Начальник топливно-энергетического комплекса – Соколов Алексей Евгеньевич

1. Программа развития электроэнергетического комплекса Свердловской области на 2010-2015 годаи на перспективу до 2020 года Начальник топливно-энергетического комплекса – Соколов Алексей Евгеньевич

2. В Программе должны быть учтены • из параграфа 20. Целью развития топливно-энергетического комплекса является наиболее полное удовлетворение потребностей экономики и населения в топливно-энергетических ресурсах. • Основными задачами для достижения указанной цели являются: • 1. покрытие потребности региона в электроэнергии в объеме, достаточном для реализации индустриально-модернизационного прогноза социально-экономического развития Свердловской области; • 2. обеспечение технической возможности присоединения к электрическим сетям потребителей, расположенных на территории Свердловской области; • 3. модернизация и реконструкция электроэнергетического комплекса Свердловской области

3. Общая характеристика региона

4. Характеристика энергосистемы

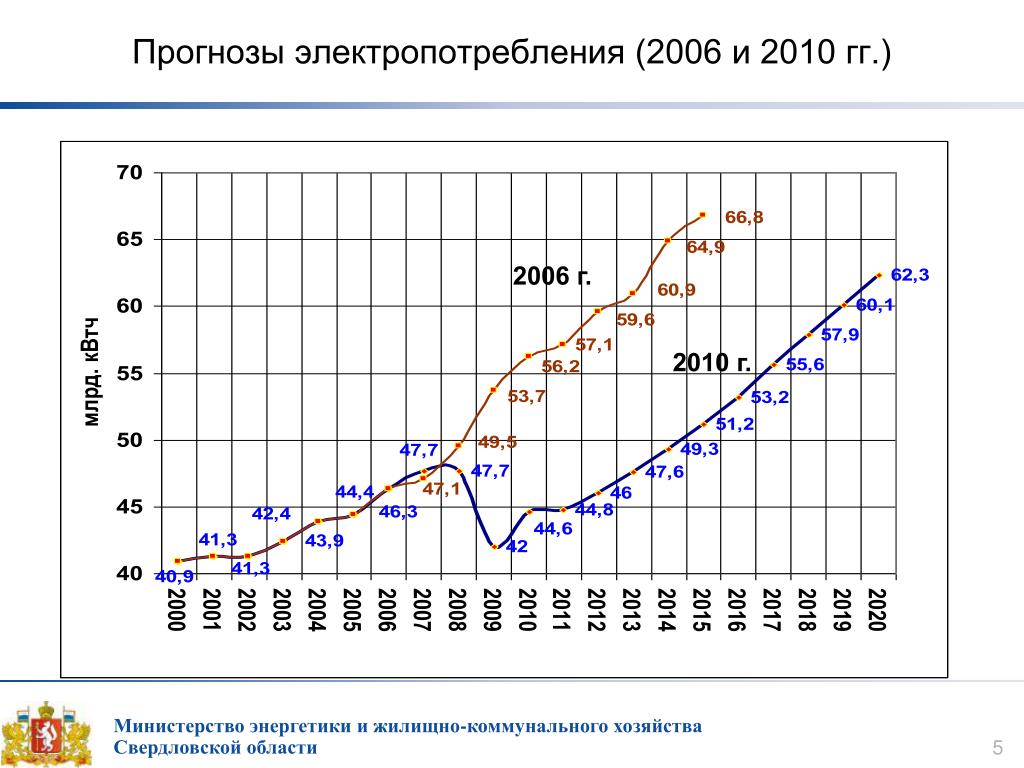

5. Прогнозы электропотребления (2006 и 2010 гг.) 2006 г. 2010 г.

6. Структура электропотребления Суммарное электропотребление Свердловской области в 2011 году составило – 52,3 млрд.кВт*ч

7. Структура источников тепловой энергии

8. Возрастная структура электростанций • Около половины оборудования (45,3 процента, или 4182 МВт) было введено более 30 лет назад (в период с 1971 по 1980 год) • Порядка 20 процентов турбинного оборудования электростанций введено более 50 лет назад (до 1960 года)

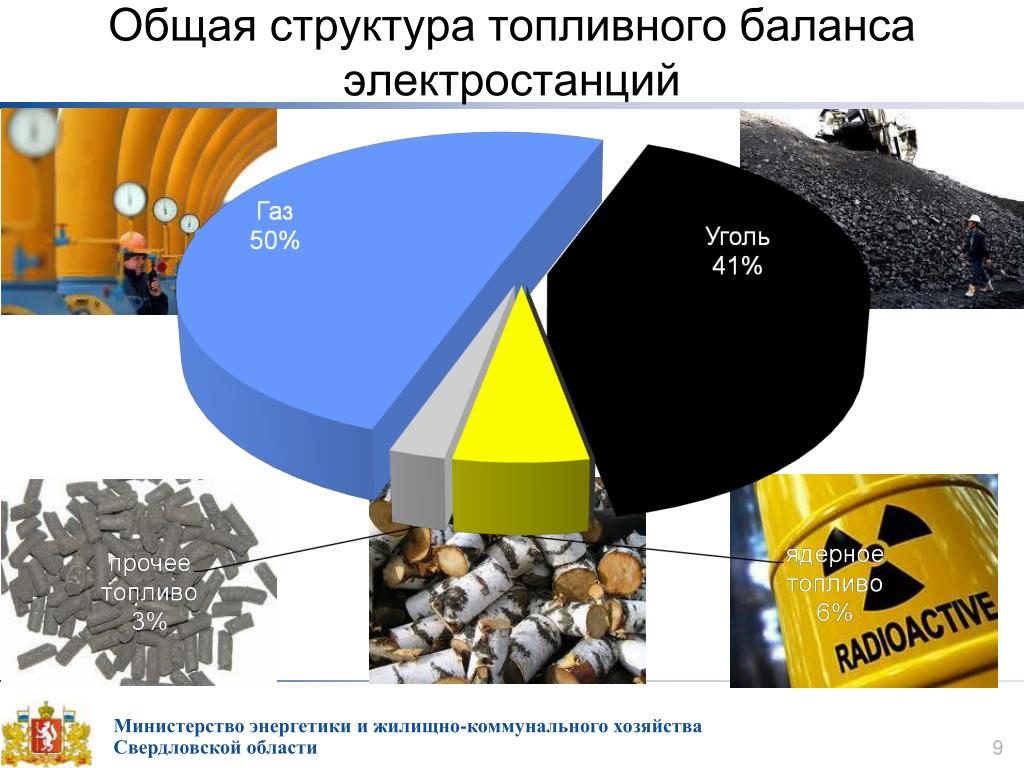

9. Общая структура топливного баланса электростанций

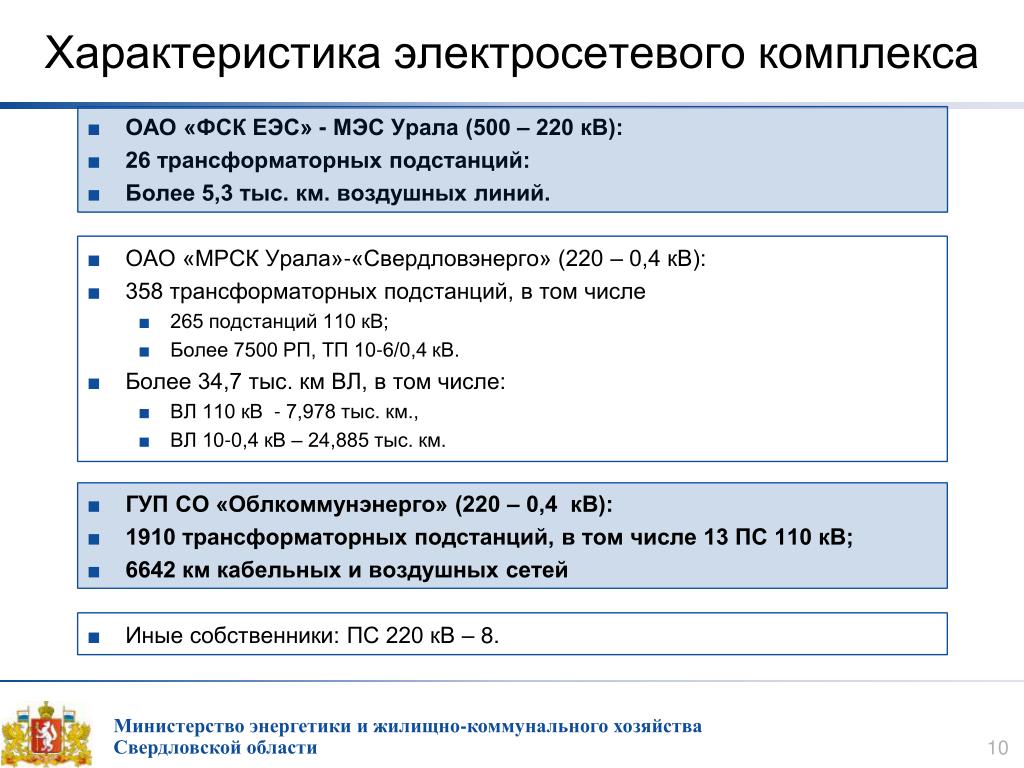

10. Характеристика электросетевого комплекса • ОАО «ФСК ЕЭС» - МЭС Урала (500 – 220 кВ): • 26 трансформаторных подстанций: • Более 5,3 тыс. км. воздушных линий. • ОАО «МРСК Урала»-«Свердловэнерго» (220 – 0,4 кВ): • 358 трансформаторных подстанций, в том числе • 265 подстанций 110 кВ; • Более 7500 РП, ТП 10-6/0,4 кВ. • Более 34,7 тыс. км ВЛ, в том числе: • ВЛ 110 кВ - 7,978 тыс. км., • ВЛ 10-0,4 кВ – 24,885 тыс. км. • ГУП СО «Облкоммунэнерго» (220 – 0,4 кВ): • 1910 трансформаторных подстанций, в том числе 13 ПС 110 кВ; • 6642 км кабельных и воздушных сетей • Иные собственники: ПС 220 кВ – 8.

11. Особенности энергосистемы • наличие значительной доли электростанций, работающих в базовой части графика нагрузок; • избыточный баланс электрической энергии и мощности энергосистемы; • диверсифицированность генерации по топливу, позволяющая обеспечить более надёжное электроснабжение потребителей; • развитые межсистемные связи, обеспечивающие возможность выдачи избыточной мощности в соседние энергосистемы (Курганскую, Челябинскую); • системообразующая сеть и развитый сетевой комплекс в основном обеспечивают устойчивые связи и надёжное электроснабжение потребителей.

12. Проблемы электросетевого комплекса

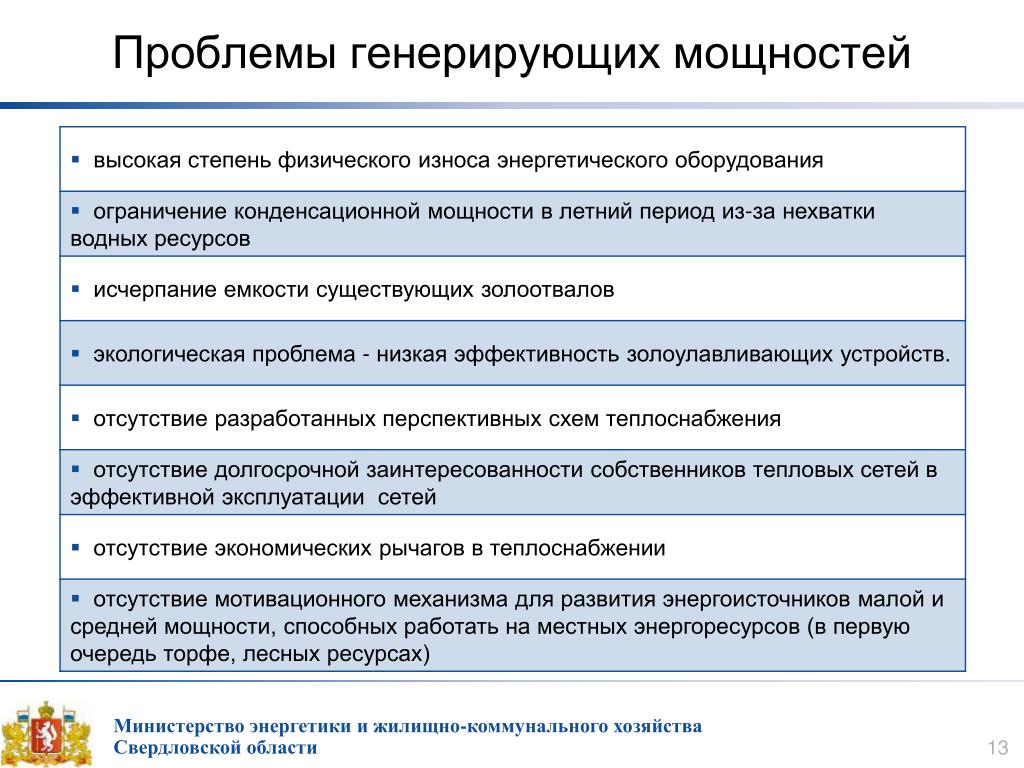

13. Проблемы генерирующих мощностей

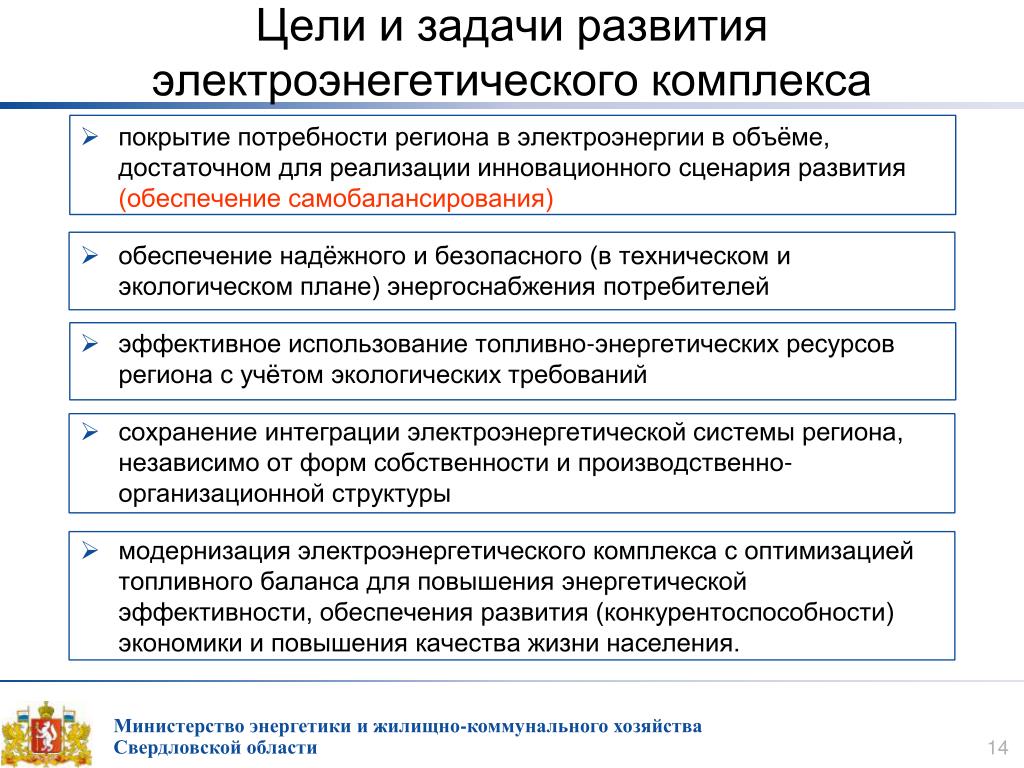

14. Цели и задачи развития электроэнегетического комплекса • покрытие потребности региона в электроэнергии в объёме, достаточном для реализации инновационного сценария развития (обеспечение самобалансирования) • обеспечение надёжного и безопасного (в техническом и экологическом плане) энергоснабжения потребителей • эффективное использование топливно-энергетических ресурсов региона с учётом экологических требований • сохранение интеграции электроэнергетической системы региона, независимо от форм собственности и производственно-организационной структуры • модернизация электроэнергетического комплекса с оптимизацией топливного баланса для повышения энергетической эффективности, обеспечения развития (конкурентоспособности) экономики и повышения качества жизни населения.

15. Перспективы развития • Установленная мощность электростанций к 2020 году должна достигнуть 13000 МВт при одновременном масштабном выводе из эксплуатации морально и физически устаревшего неэффективного оборудования, в том числе: • до 2015 года: • Вывод – 1000 МВт • Ввод – 2400 МВт, • до 2020 года: • Вывод – более 1700 МВт • Ввод – более 5000 МВт. • Отсутствие бесхозяйных электросетевых объектов • Общий объем финансирования – 500 млрд. руб.

16. Строительство объектов генерации Среднеуральская ГРЭС (ОАО «Энел ОГК-5») • 25.07.2011 г. введена в эксплуатацию парогазовая установка мощностью 410 МВт. • Стоимость проекта составила 14,1 млрд. руб.

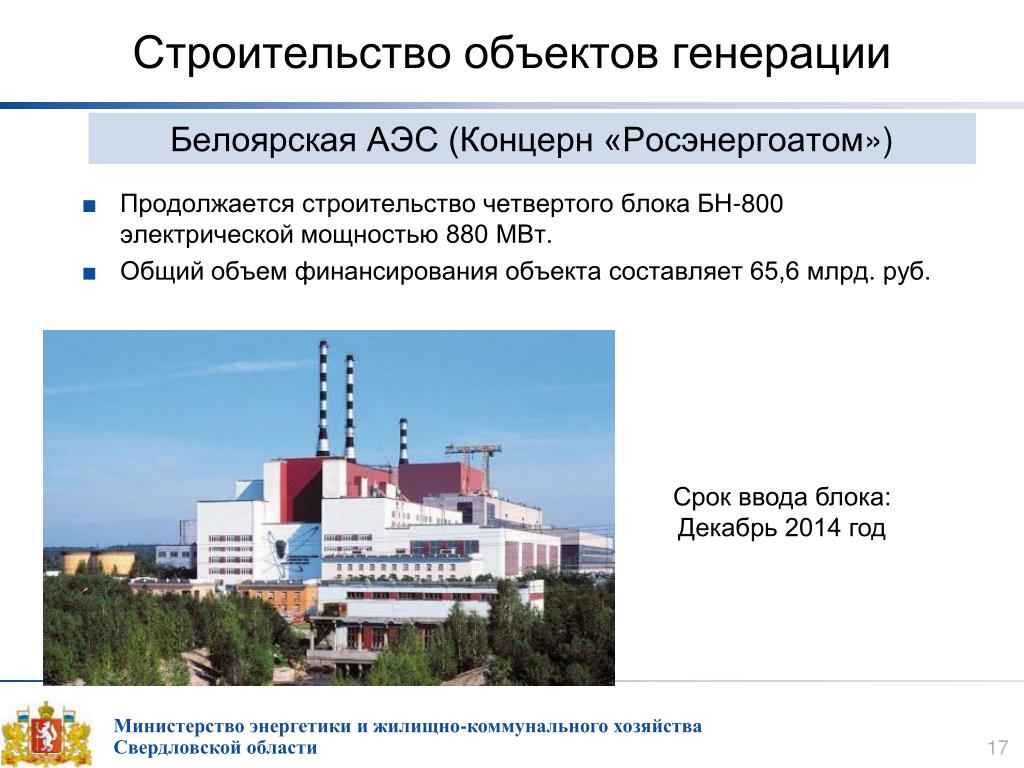

17. Строительство объектов генерации • Белоярская АЭС (Концерн «Росэнергоатом») • Продолжается строительство четвертого блока БН-800 электрической мощностью 880 МВт. • Общий объем финансирования объекта составляет 65,6 млрд. руб. Срок ввода блока: Декабрь 2014 год

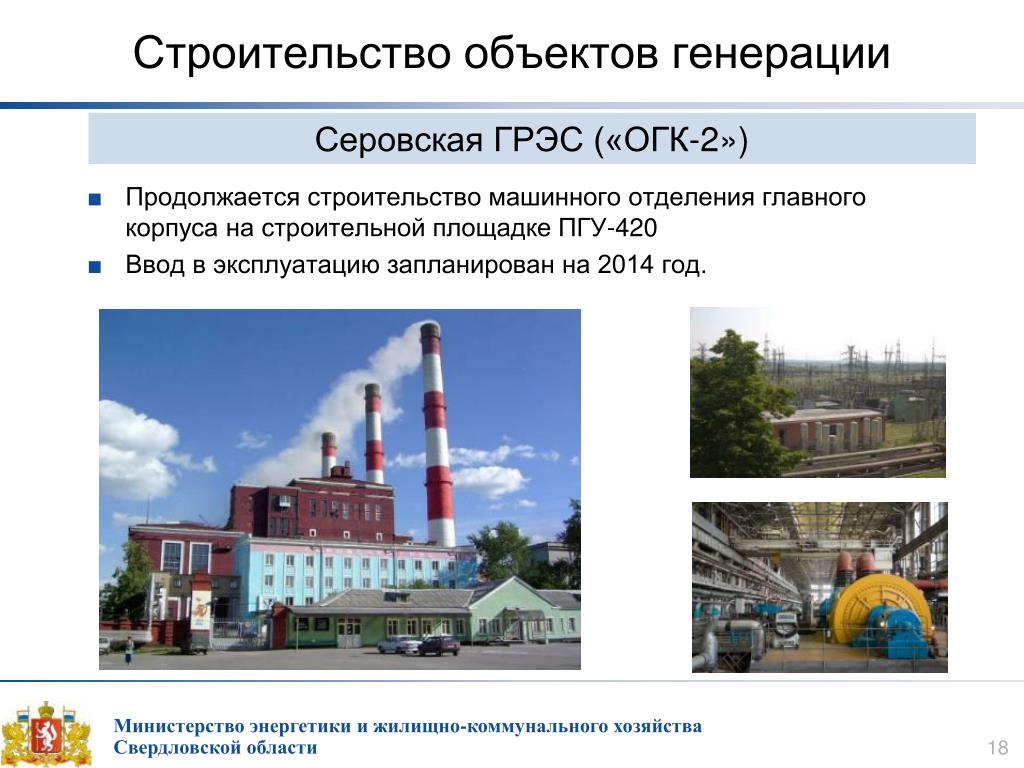

18. Строительство объектов генерации • Серовская ГРЭС («ОГК-2») • Продолжается строительство машинного отделения главного корпуса на строительной площадке ПГУ-420 • Ввод в эксплуатацию запланирован на 2014 год.

19. Электросетевой комплекс • 17.11.2011 Введена в эксплуатацию ВЛ 500 кВ «Северная – БАЗ», протяженностью 200 км, с расширением ПС 500 кВ «БАЗ» и ПС 500 кВ «Северная». • Объем капитальных вложений 6,4 млрд. руб. • 17.11.2011 Введена в эксплуатацию ПС 220/110 кВ «Рябина» • Общая стоимость проекта составляет 1,8 млрд. рублей

20. Строительство объектов магистральных сетей (ОАО "ФСК ЕЭС" – МЭС Урала) • Ведется реконструкция ПС 220 кВ «Каменская» и «Калининская». • Всего по объектам ЕНЭС сооружено 6 ПС 220-500 кВ мощностью 1800 МВА и 5 ВЛ 220-500 кВ протяженностью 320 км. • Объем инвестиций – 12,0 млрд. рублей. 20

21. Строительство объектов магистральных сетей (ОАО "ФСК ЕЭС" – МЭС Урала) Соглашение о сотрудничестве по вопросам развития Единой национальной (общероссийской) электрической сети (ЕНЭС) В рамках Соглашения планируется строительство 15 электросетевых объектов в том числе: • ПС 500 кВ «Сосьва» • ПС 500 кВ «Катаба» • ПС 500 кВ «Исеть» • ПС 200 кВ «Надежда» • ВЛ 500 кВ Северная – БАЗ • ВЛ 500 кВ Ильково-БАЗ • около 500 км ВЛ 500 кВ и 200 кВ для выдачи мощности электростанций В рамках Соглашения планируется реконструкция: • ПС 500 кВ «Тагил» • ПС 220 кВ «Калининская» • ПС 220 кВ «Каменская» • ПС 220 кВ «Окунево» • ПС 220 кВ «Салда» • ПС 220 кВ «Краснотурьинск» • ПС 220 кВ «Первоуральск» • ВЛ 220 кВ «СУГРЭС – Песчаная» (1цепь) • ВЛ 220 кВ «ВерТГРЭС – Тагил» (1 и 2 цепи) 21

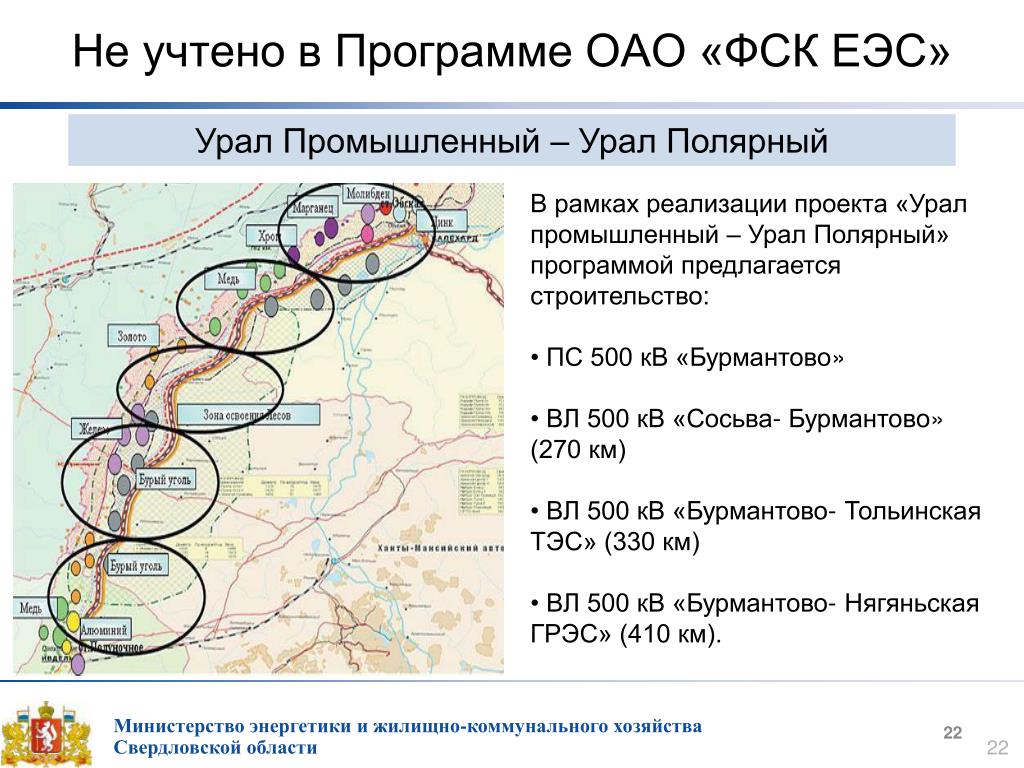

22. Не учтено в Программе ОАО «ФСК ЕЭС» Урал Промышленный – Урал Полярный В рамках реализации проекта «Урал промышленный – Урал Полярный» программой предлагается строительство: • ПС 500 кВ «Бурмантово» • ВЛ 500 кВ «Сосьва- Бурмантово» (270 км) • ВЛ 500 кВ «Бурмантово- Тольинская ТЭС» (330 км) • ВЛ 500 кВ «Бурмантово- Нягяньская ГРЭС» (410 км). 22

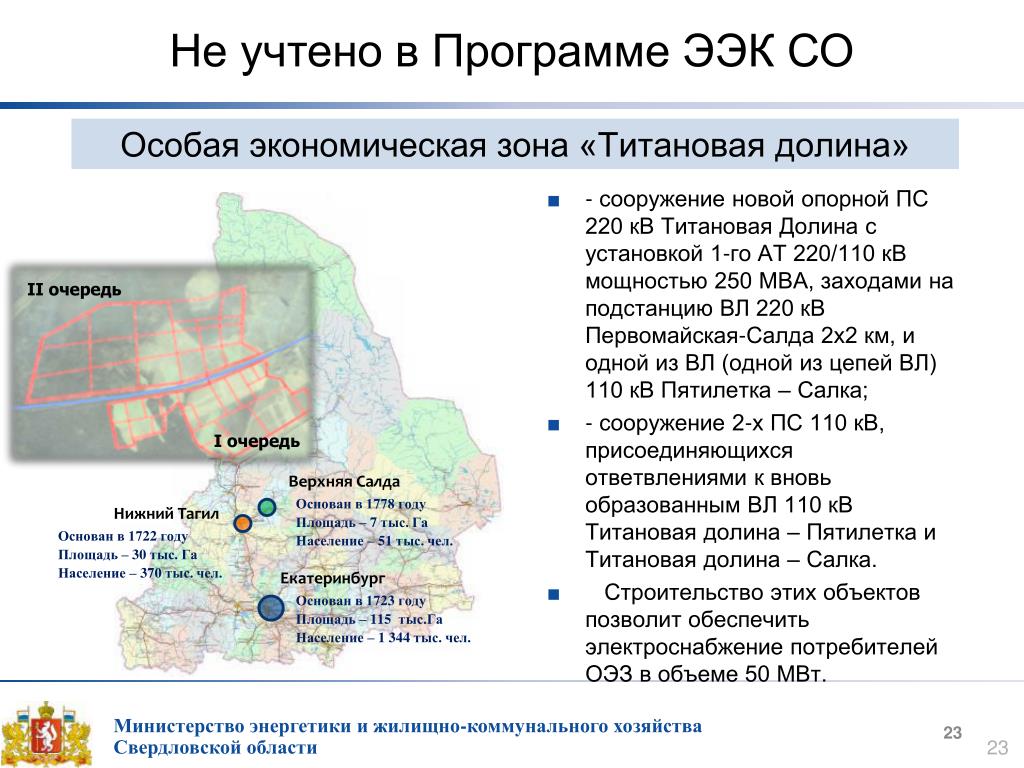

23. Особая экономическая зона «Титановая долина» Не учтено в Программе ЭЭК СО • - сооружение новой опорной ПС 220 кВ Титановая Долина с установкой 1-го АТ 220/110 кВ мощностью 250 МВА, заходами на подстанцию ВЛ 220 кВ Первомайская-Салда 2х2 км, и одной из ВЛ (одной из цепей ВЛ) 110 кВ Пятилетка – Салка; • - сооружение 2-х ПС 110 кВ, присоединяющихся ответвлениями к вновь образованным ВЛ 110 кВ Титановая долина – Пятилетка и Титановая долина – Салка. • Строительство этих объектов позволит обеспечить электроснабжение потребителей ОЭЗ в объеме 50 МВт. II очередь I очередь Верхняя Салда Основан в 1778 году Площадь – 7тыс. Га Население – 51тыс. чел. Нижний Тагил Основан в 1722 году Площадь –30 тыс. Га Население – 370тыс. чел. Екатеринбург Основан в 1723 году Площадь –115 тыс.Га Население – 1 344 тыс. чел. 23

24. Сроки и затраты Для покрытия нагрузок ОЭЗ более 50 МВт потребуется дальнейшее развитие схемы внешнего электроснабжения:

25. Электроснабжение ОЭЗ от ПС 500 кВ «Катаба» - сооружение ПС 500/220 кВ «Катаба» с одной АТГ 500/220 кВ с одноцепными заходами на подстанцию ВЛ 500 кВ РефтГРЭС-Тагил и заходами обеих ВЛ 220 кВ Первомайская-Салда - сооружение ПС 220 кВ «Титановая Долина» с заходами на подстанцию ВЛ 220 кВ «Катаба-Салда», ВЛ 220 кВ «Тагил-Салда» и обеих цепей ВЛ 110 кВ «Пятилетка-Салка» - сооружение 4-х ПС 110 кВ, присоединяющихся ответвлениями к вновь строящимся ВЛ 110 кВ. 25

26. Электроснабжение ОЭЗ от Верхнесалдинской ТЭЦ • - сооружение Верхнесалдинской ТЭЦ мощностью 220 МВт (2 ПГУ-110 МВт) • сооружение ПС 220 «Титановая Долина» - сооружение ВЛ 110 кВ «Верхнесалдинская ТЭЦ – Титановая долина» и ВЛ 110 кВ «Верхнесалдинская ТЭЦ – Салда» - сооружение 4-х ПС 110 кВ, присоединяющихся ответвлениями к вновь строящимся ВЛ 110 кВ. 26

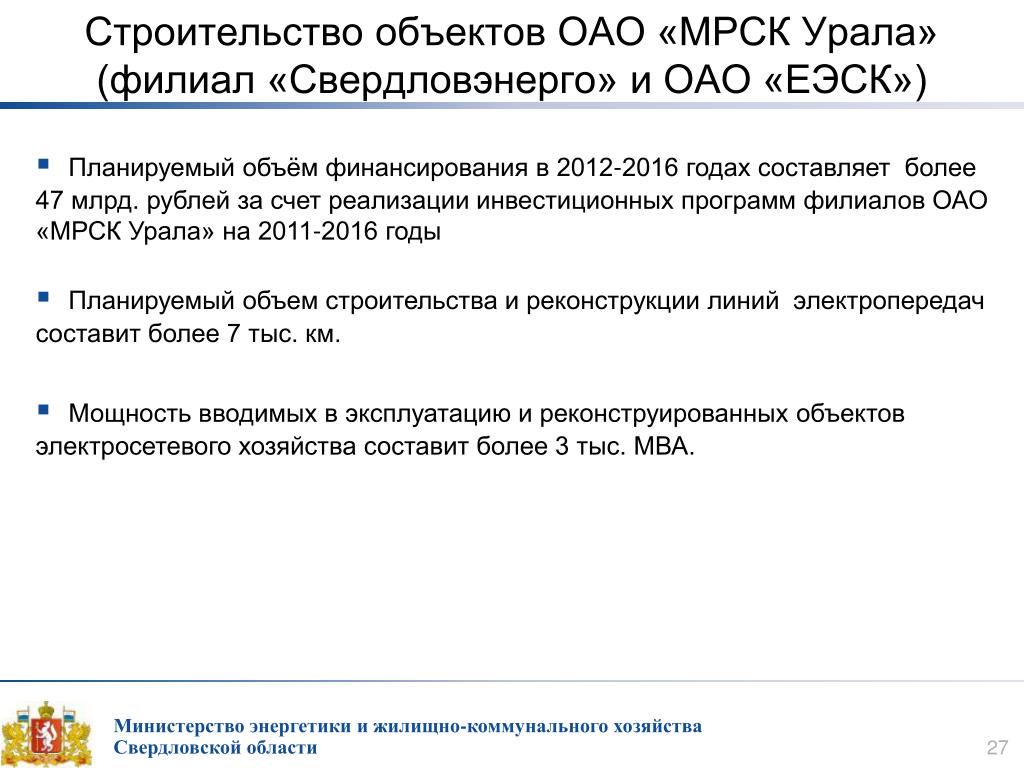

27. Строительство объектов ОАО «МРСК Урала» (филиал «Свердловэнерго» и ОАО «ЕЭСК») • Планируемый объём финансирования в 2012-2016 годах составляет более 47 млрд. рублей за счет реализации инвестиционных программ филиалов ОАО «МРСК Урала» на 2011-2016 годы • Планируемый объем строительства и реконструкции линий электропередач составит более 7 тыс. км. • Мощность вводимых в эксплуатацию и реконструированных объектов электросетевого хозяйства составит более 3 тыс. МВА.

28. Перспективы развития генерации до 2015 года

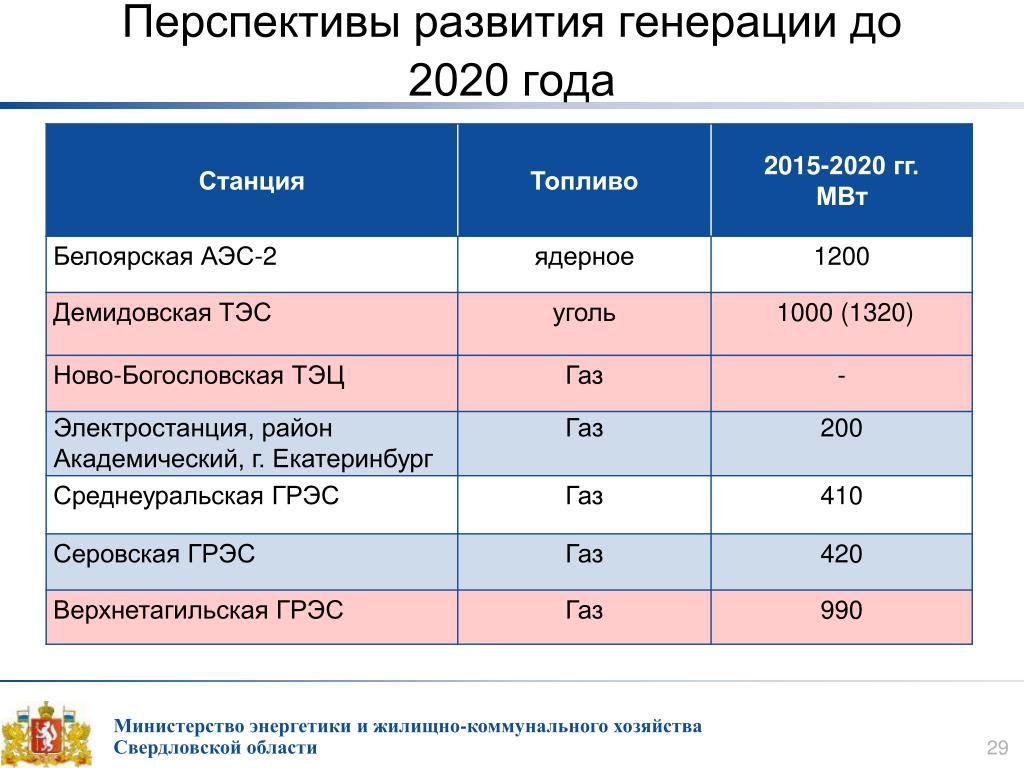

29. Перспективы развития генерации до 2020 года

30. Условия реализации программы • необходима разработка схемы развития электроэнергетического комплекса Свердловской области до 2015 года с перспективой до 2020 года силами проектной организации с выполнениями расчетов • необходима разработка схем выдачи мощностей расширяемых и вновь сооружаемых электростанций • необходим проектный задел по объектам, включённым в программу • необходимо наличие источников финансирования инвестиционных программ субъектов в необходимом объёме.
