Frequency Converter Parameter Writing Function Block

This function block allows writing parameters of a frequency converter connected to port CP1H or CP1L, such as motor current, via a communication line. Select the communication port, slave unit node number, parameter address to write, and provide the value to be written. Monitor the written parameter in the designated memory area after issuing the communication start signal. Usage conditions and detailed variable descriptions are included.

lareina-macias
Télécharger la présentation

Frequency Converter Parameter Writing Function Block

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. INVHU002_Parameter_Table 2008. Január

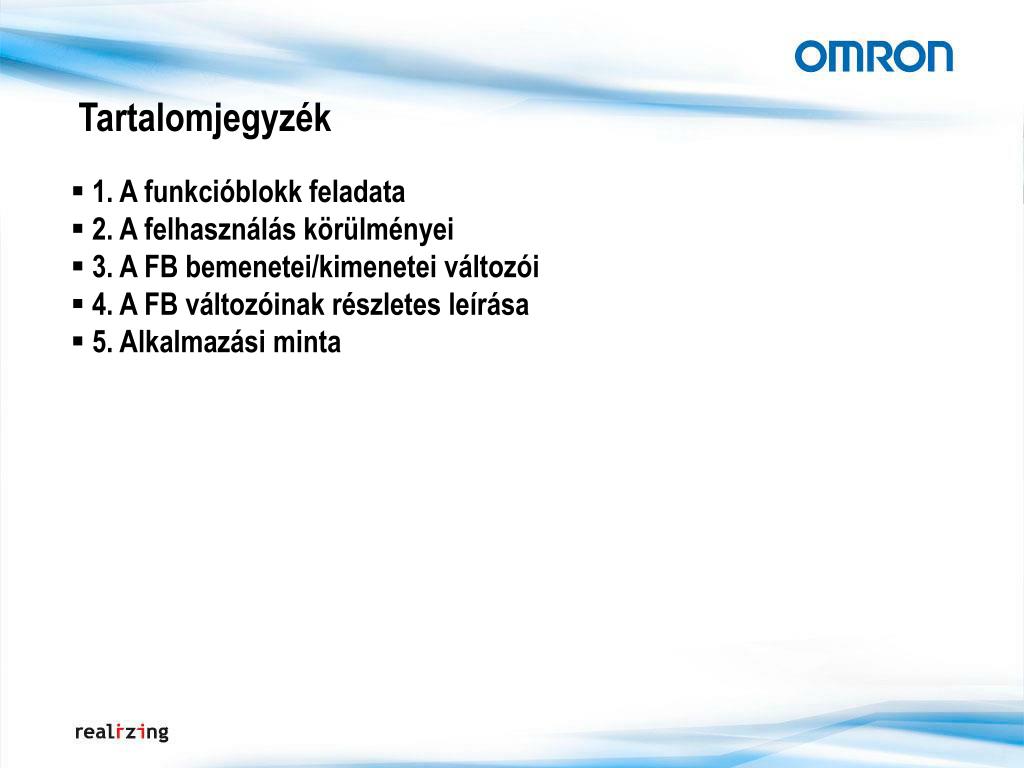

  2. Tartalomjegyzék • 1. A funkcióblokk feladata • 2. A felhasználás körülményei • 3. A FB bemenetei/kimenetei változói • 4. A FB változóinak részletes leírása • 5. Alkalmazási minta

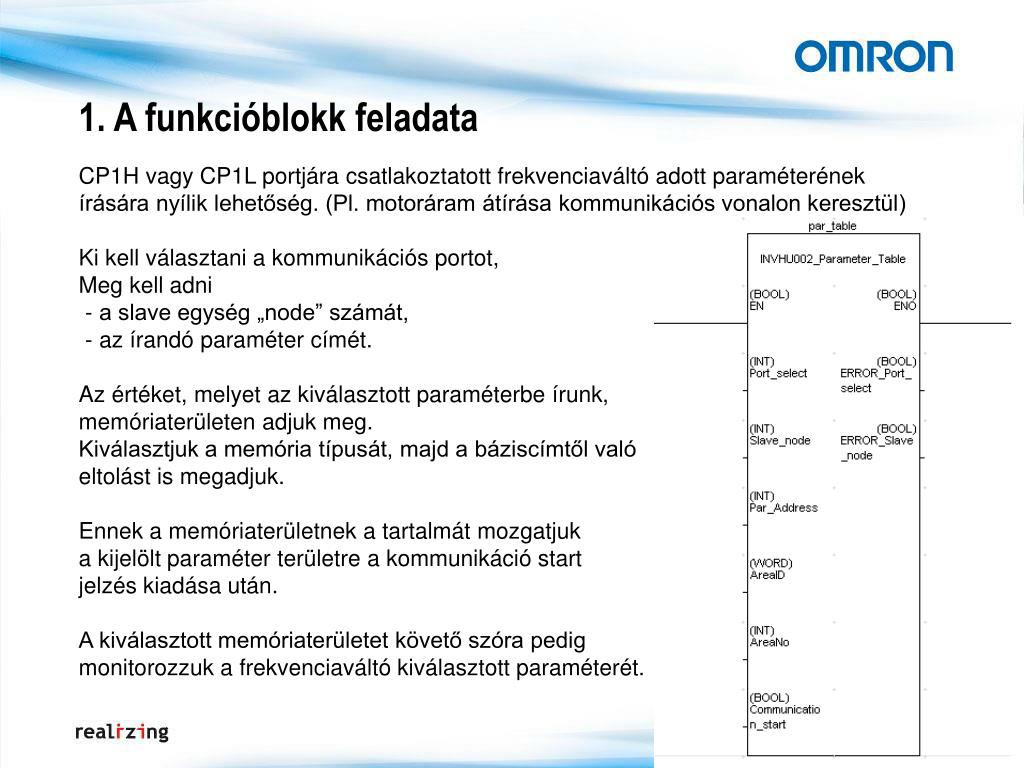

  3. 1. A funkcióblokk feladata CP1H vagy CP1L portjára csatlakoztatott frekvenciaváltó adott paraméterének írására nyílik lehetőség. (Pl. motoráram átírása kommunikációs vonalon keresztül) Ki kell választani a kommunikációs portot, Meg kell adni - a slave egység „node” számát, - az írandó paraméter címét. Az értéket, melyet az kiválasztott paraméterbe írunk, memóriaterületen adjuk meg. Kiválasztjuk a memória típusát, majd a báziscímtől való eltolást is megadjuk. Ennek a memóriaterületnek a tartalmát mozgatjuk a kijelölt paraméter területre a kommunikáció start jelzés kiadása után. A kiválasztott memóriaterületet követő szóra pedig monitorozzuk a frekvenciaváltó kiválasztott paraméterét.

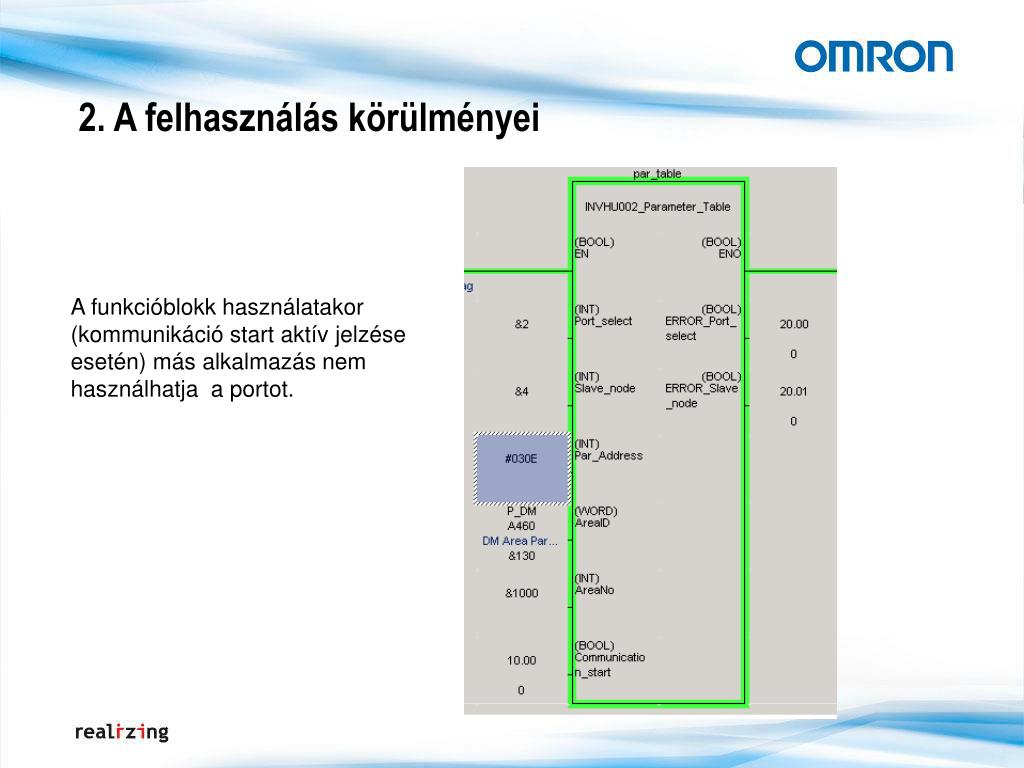

  4. 2. A felhasználás körülményei A funkcióblokk használatakor (kommunikáció start aktív jelzése esetén) más alkalmazás nem használhatja a portot.

  5. 3. A FB bemeneti/kimeneti változói

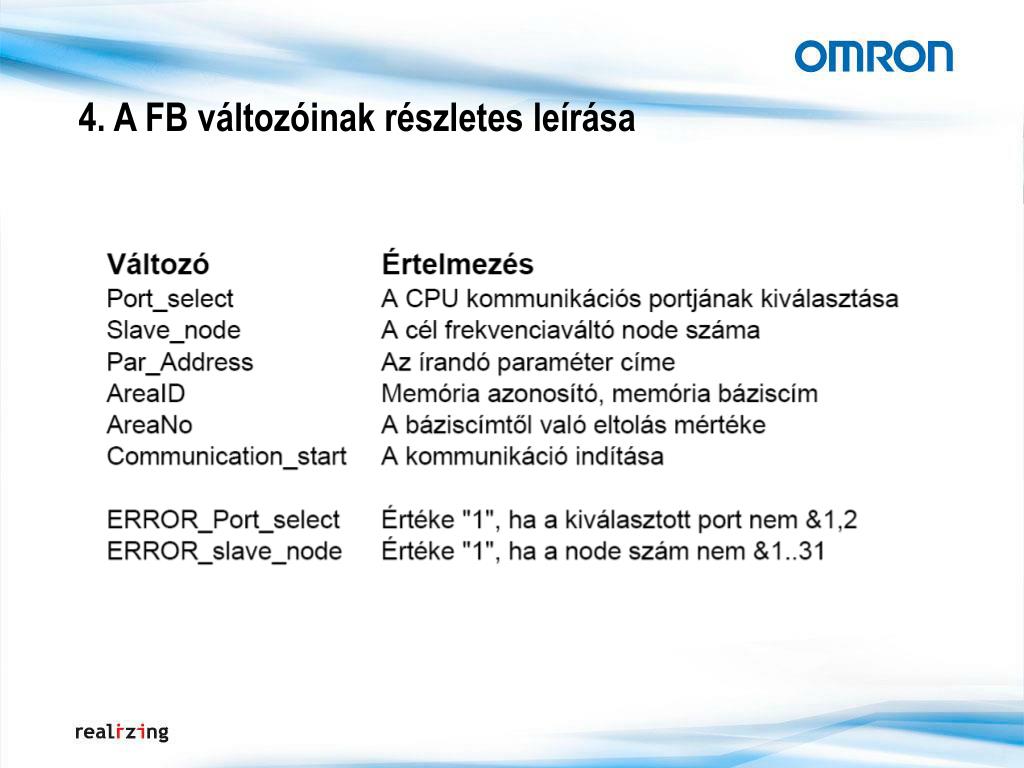

  6. 4. A FB változóinak részletes leírása

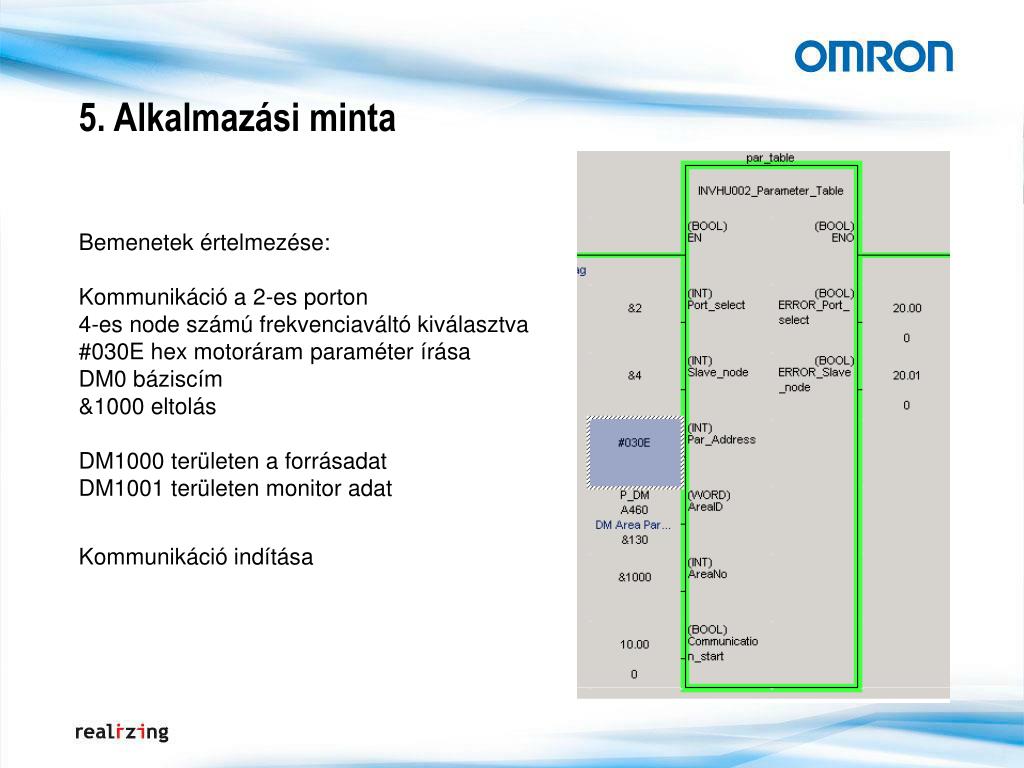

  7. 5. Alkalmazási minta Bemenetek értelmezése: Kommunikáció a 2-es porton 4-es node számú frekvenciaváltó kiválasztva #030E hex motoráram paraméter írása DM0 báziscím &1000 eltolás DM1000 területen a forrásadat DM1001 területen monitor adat Kommunikáció indítása
