  1. Geant4 / MOKKA를 이용한 LC 모의 실험 2004년 12월 28일 경북대학교 물리학과 한국희

  2. - 목 차 – Geant4 소개 MOKKA 소개 Geant4 / MOKKA 테스트베드 구축 현황 MOKKA를 이용한 모의실험 예시 향후 계획 Geant4/Mokka를 이용한 LC 모의실험

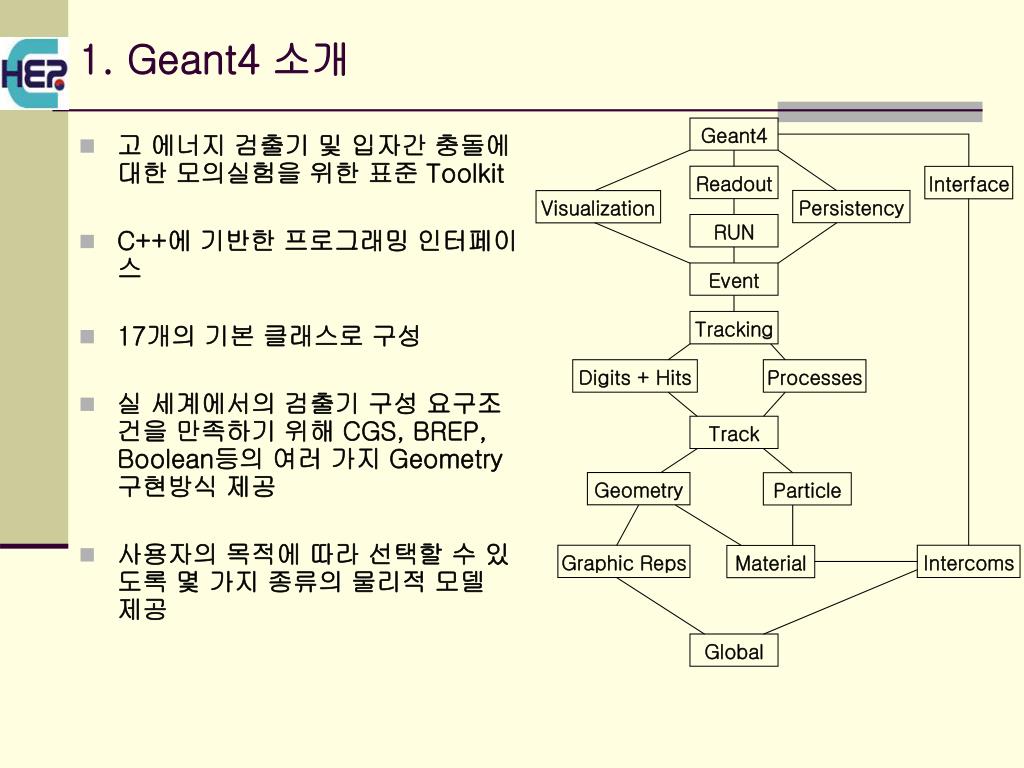

  3. Geant4 Readout Interface Persistency Visualization RUN Event Tracking Digits + Hits Processes Track Geometry Particle Graphic Reps Intercoms Material Global 1. Geant4 소개 • 고 에너지 검출기 및 입자간 충돌에 대한 모의실험을 위한 표준 Toolkit • C++에 기반한 프로그래밍 인터페이스 • 17개의 기본 클래스로 구성 • 실 세계에서의 검출기 구성 요구조건을 만족하기 위해 CGS, BREP, Boolean등의 여러 가지 Geometry 구현방식 제공 • 사용자의 목적에 따라 선택할 수 있도록 몇 가지 종류의 물리적 모델 제공

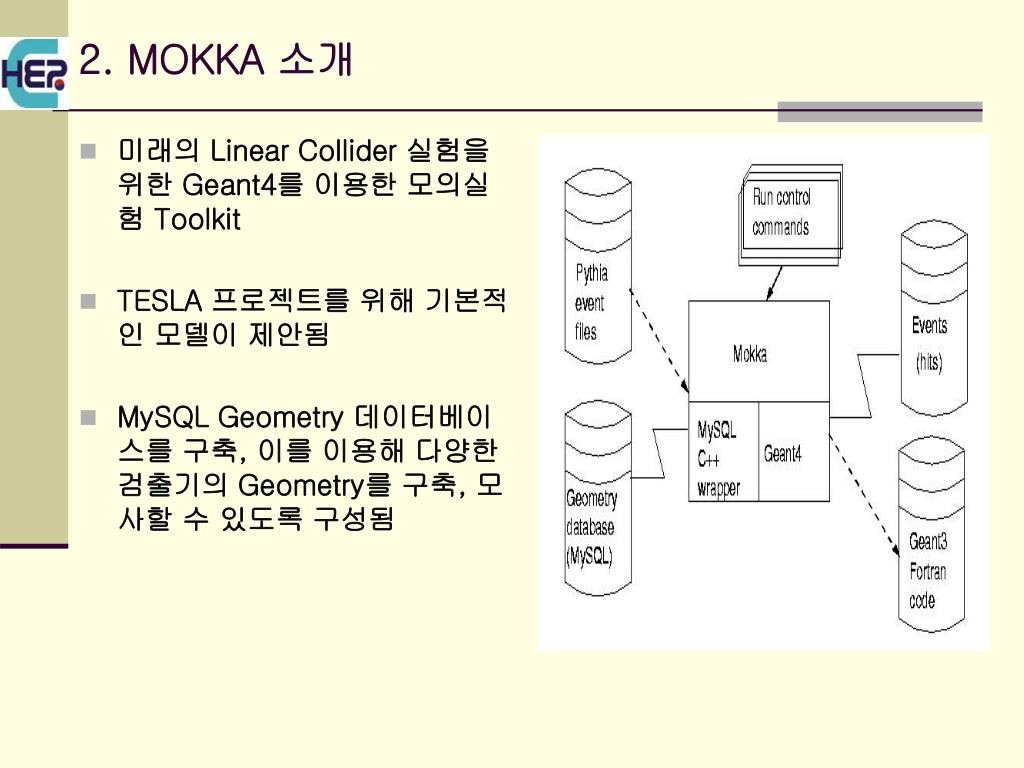

  4. 2. MOKKA 소개 • 미래의 Linear Collider 실험을 위한 Geant4를 이용한 모의실험 Toolkit • TESLA 프로젝트를 위해 기본적인 모델이 제안됨 • MySQL Geometry 데이터베이스를 구축, 이를 이용해 다양한 검출기의 Geometry를 구축, 모사할 수 있도록 구성됨

  5. 2. MOKKA 소개 ( 2 ) • MySQL Client, Graphic Driver, Geant4 및 CLHEP Library등을 이용해 Compile하게 되고, 이때 LCPhysics, TESLA, Plugin, Calice, GCA등의 추가 Library 및 MOKKA 실행파일이 생성됨. • Mokka 실행은 MySQL Database Server에 접속, EM Calorimeter, Tracker 등에 대한 현재 제안된 전체 Geometry에 대한 사항을 적용하여 모사 수행 • 별도의 데이터베이스가 구축된 호스트가 없는 경우 aldebaran.in2p3.fr에 구축된 MySQL 서버에 접속해 모사 수행 가능. • D09, D08, D20, HcalWMod, TDR등 현재까지 Tesla Project를 위해 제안된 Detector Model에 대한 모사 가능 • 추가적인 독자 Model에 대한 모의 실험, Model별 상세 사항 변경에 따른 모사 등은 독자적인 MySQL DB 서버 구축, 운영을 통해 가능.

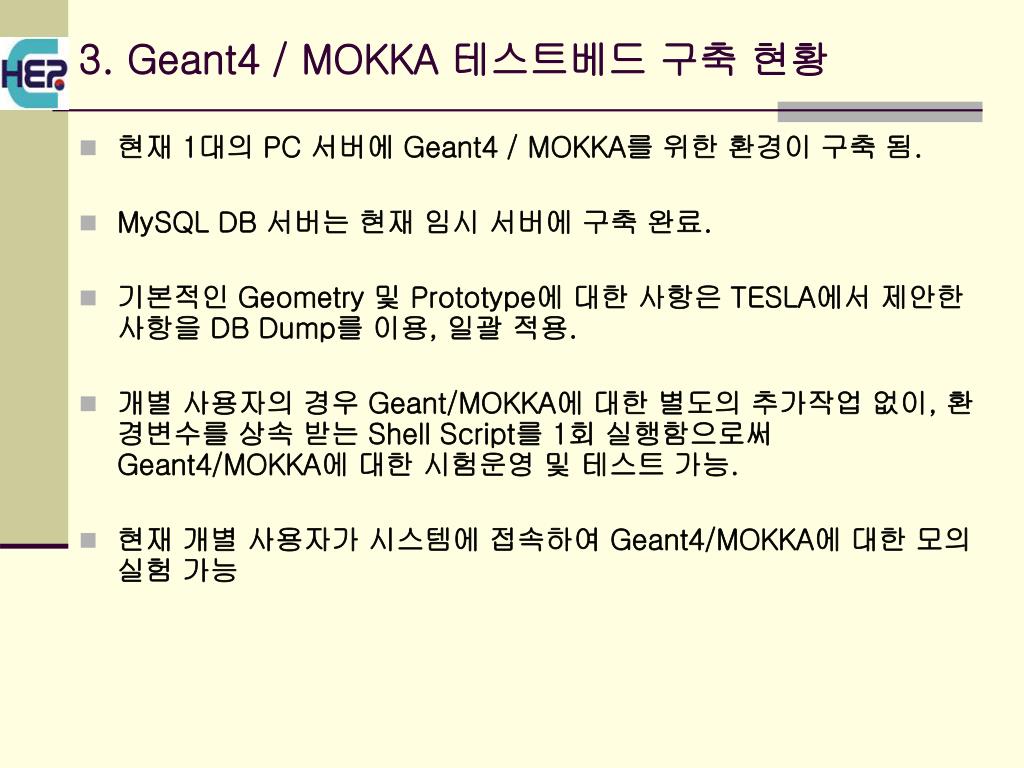

  6. 3. Geant4 / MOKKA 테스트베드 구축 현황 • 현재 1대의 PC 서버에 Geant4 / MOKKA를 위한 환경이 구축 됨. • MySQL DB 서버는 현재 임시 서버에 구축 완료. • 기본적인 Geometry 및 Prototype에 대한 사항은 TESLA에서 제안한 사항을 DB Dump를 이용, 일괄 적용. • 개별 사용자의 경우 Geant/MOKKA에 대한 별도의 추가작업 없이, 환경변수를 상속 받는 Shell Script를 1회 실행함으로써 Geant4/MOKKA에 대한 시험운영 및 테스트 가능. • 현재 개별 사용자가 시스템에 접속하여 Geant4/MOKKA에 대한 모의실험 가능

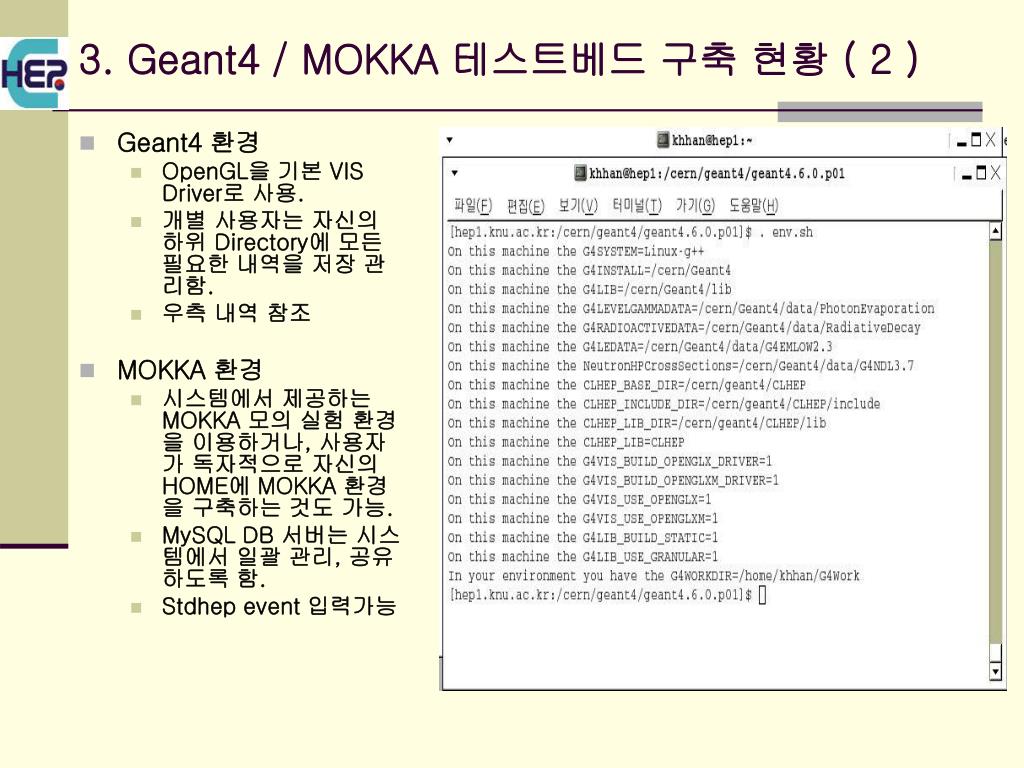

  7. 3. Geant4 / MOKKA 테스트베드 구축 현황 ( 2 ) • Geant4 환경 • OpenGL을 기본 VIS Driver로 사용. • 개별 사용자는 자신의 하위 Directory에 모든 필요한 내역을 저장 관리함. • 우측 내역 참조 • MOKKA 환경 • 시스템에서 제공하는 MOKKA 모의 실험 환경을 이용하거나, 사용자가 독자적으로 자신의 HOME에 MOKKA 환경을 구축하는 것도 가능. • MySQL DB 서버는 시스템에서 일괄 관리, 공유하도록 함. • Stdhep event 입력가능

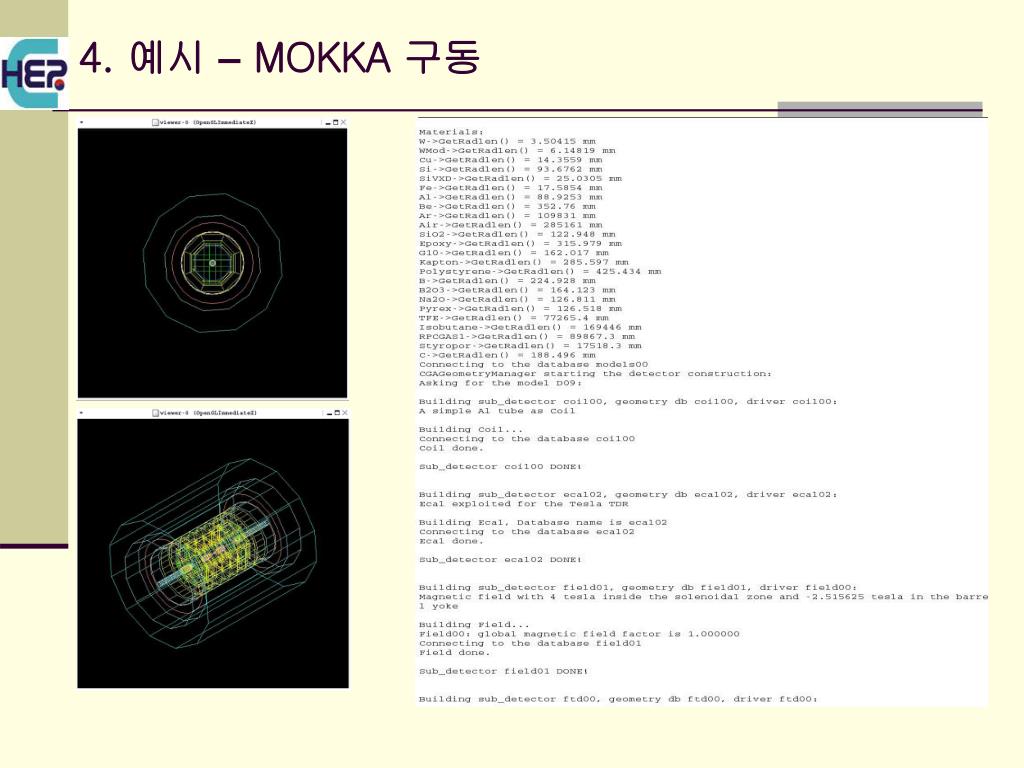

  8. 4. 예시 – MOKKA 구동

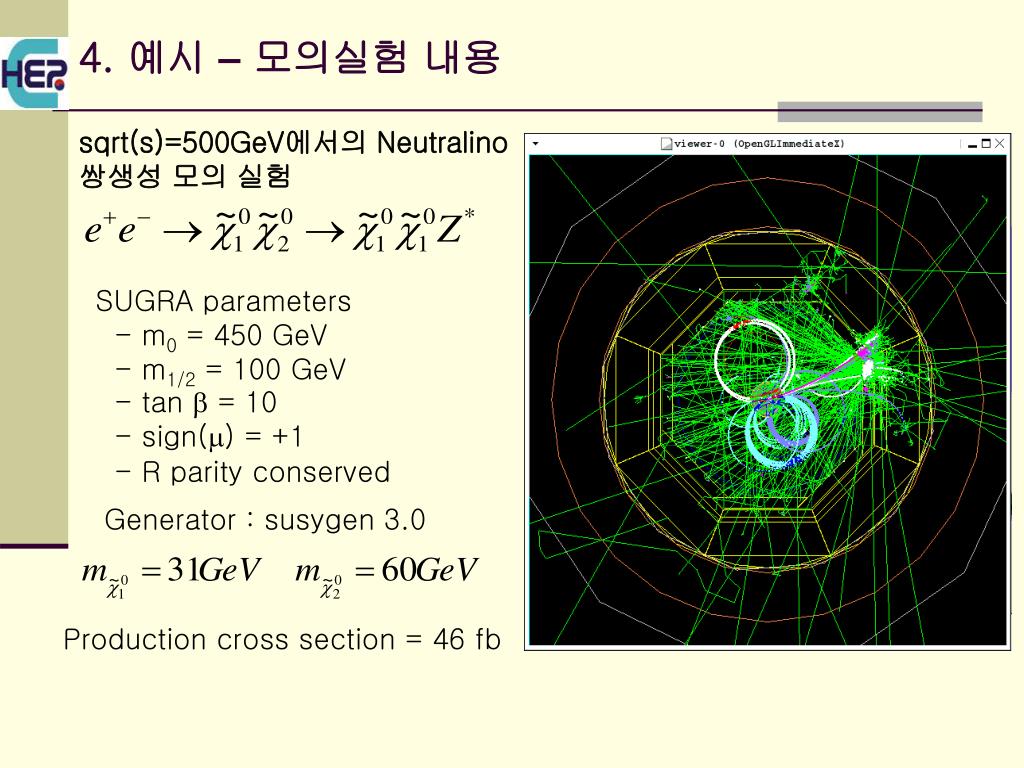

  9. 4. 예시 –모의실험 내용 sqrt(s)=500GeV에서의 Neutralino 쌍생성 모의 실험 SUGRA parameters - m0 = 450 GeV - m1/2 = 100 GeV - tan  = 10 - sign() = +1 - R parity conserved Generator : susygen 3.0 Production cross section = 46 fb

  10. 4. 예시 – Output • 생성 파일 : 개별 세부 검출기별 Output 생성 • Ecalxxx.hits • Hcalxxxx.hits • Sitxxx.hits • Vxdxxx.hits • Tcpxxx.hits • Run.control • Mokka.log …. Ecal02 Prototype에서의 Detector Piece Number, Wafer index Coords(X, Y), Cell Coords, CellID, Total Energy Deposited each Cell…등의 내역들이 ASCII File형태로 저장됨. < Ecal000000.hits File 내역 >

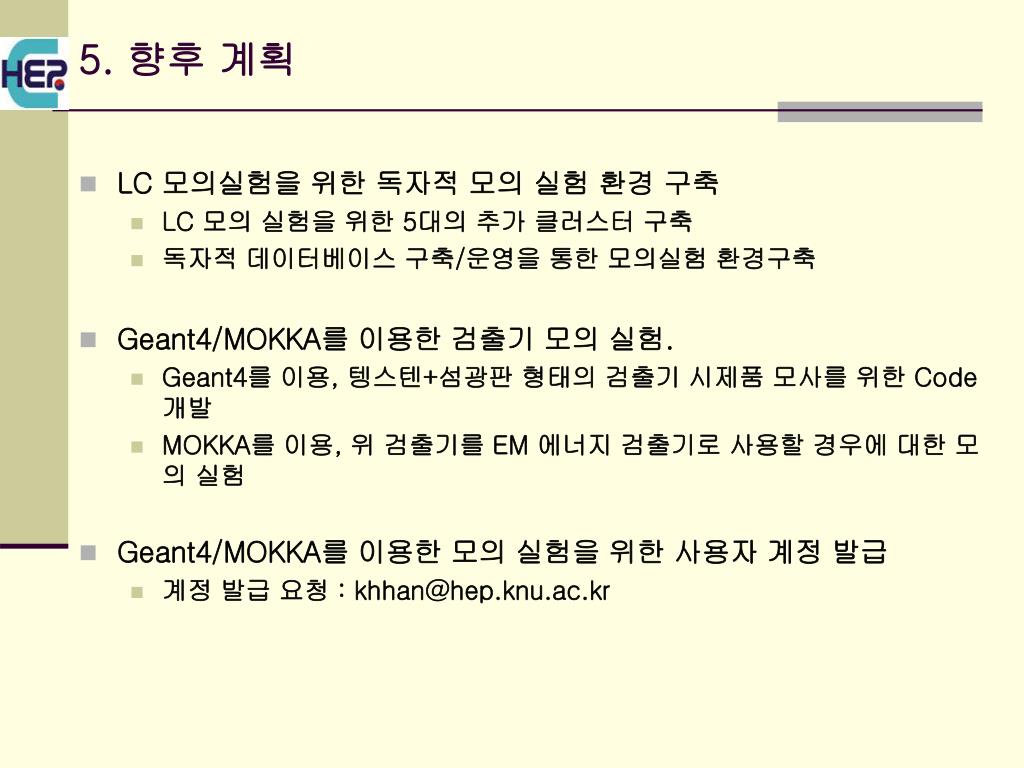

  11. 5. 향후 계획 • LC 모의실험을 위한 독자적 모의 실험 환경 구축 • LC 모의 실험을 위한 5대의 추가 클러스터 구축 • 독자적 데이터베이스 구축/운영을 통한 모의실험 환경구축 • Geant4/MOKKA를 이용한 검출기 모의 실험. • Geant4를 이용, 텡스텐+섬광판 형태의 검출기 시제품 모사를 위한 Code개발 • MOKKA를 이용, 위 검출기를 EM 에너지 검출기로 사용할 경우에 대한 모의 실험 • Geant4/MOKKA를 이용한 모의 실험을 위한 사용자 계정 발급 • 계정 발급 요청 : khhan@hep.knu.ac.kr
