视讯基本概念. ISSUE 1.0. 学习目标. 学习完本课程,您应该能够:. 了解视讯会议基本原理 了解视讯会议主要协议 掌握视讯会议常用概念和术语. 课程内容. 会议电视技术基础 会议电视协议概述 重要概念和术语. 声音. 图像. 数据. 视讯系统的定义. 视讯系统是集视频通信、音频通信、数据通信于一体的新一代交互式多媒体通信系统,是基于通信网络上的一种增值业务。可以满足两个或多个用户同时进行多媒体通信的需求。. 会议电视基本原理.
E N D

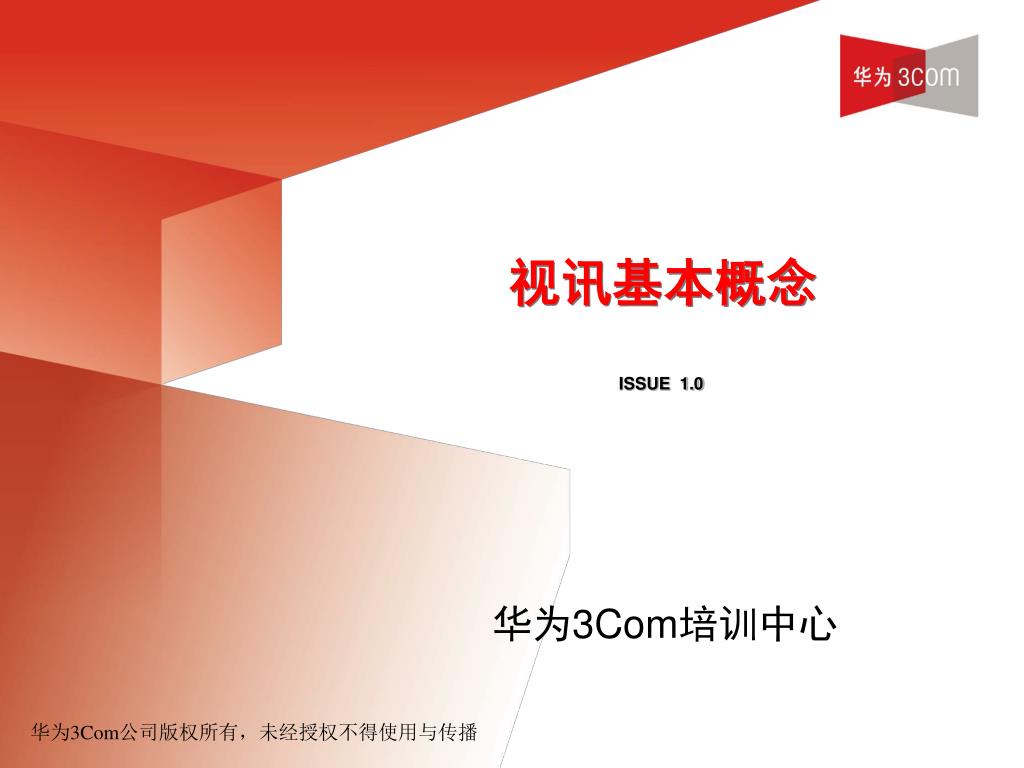

视讯基本概念 ISSUE 1.0
学习目标 学习完本课程,您应该能够: • 了解视讯会议基本原理 • 了解视讯会议主要协议 • 掌握视讯会议常用概念和术语
课程内容 会议电视技术基础 会议电视协议概述 重要概念和术语
声音 图像 数据 视讯系统的定义 视讯系统是集视频通信、音频通信、数据通信于一体的新一代交互式多媒体通信系统,是基于通信网络上的一种增值业务。可以满足两个或多个用户同时进行多媒体通信的需求。
会议电视基本原理 原理:通过压缩算法对语音和图像数据进行压缩编码处理后,把这些数据按传输网络相关协议把数据传输到接收地。在目的地经过解码解压处理后,恢复成原来的视频信号,从而达到传送视频的目的。
传输网络 终端 终端 终端 视讯系统的组成 视讯系统由:承载网络、终端、交换系统、业务管理系统构成 业务管理 交换系统:包括MCU、GK、数据会议服务器等模块 交换系统 业务管理:包括GK管理、业务管理、网管等模块 承载网络 终端层
课程内容 会议电视技术基础 会议电视协议概述 重要概念和术语
视讯系统子协议介绍 视频协议: H.261、H.263、H.263+、H.264、MPEG2、MPEG4 音频协议: G.711、G.722、G.723.1、G.728、G.729 摄像机控制协议: H.281、H.282、H.283 会议控制协议及其他协议: H.245(主席)、RAS(IP节点之间通信协议)、Q931(IP节点之间呼叫信令)、H.225(码流打包协议)等
H.320协议体系框图 I.400 H.261 H.221 用 户 / 网 络 接 口 视频I/O设备 视频编解码器 复 用 / 分 用 音频I/O设备 G.711 G.722 G.728 音频编解码器|时延 信 道 ISDN 网络 T.120 远程信息处理设备 H.242 H.230 H.221 H.243 多点控制 单元 系统 控制 端到端信令C&I 端到网络信令 H.231 H.243 H.243
课程内容 会议电视技术基础 会议电视协议概述 重要概念和术语
重要的概念和术语(一) GK:GateKeeper、终端号码、E.164号码 GW:Gateway 数据会议:实时交谈,应用共享,数据传输、电子白板 NAT、H.323 NAT、防火墙、Proxy、PPPOE、PPP AEC、AGC、ANS、全向式MIC、定向式MIC CCD、3CCD、CMOS、电子白板 语音跟踪、图像跟踪
重要的概念和术语(二) 主叫呼集 速率适配、协议适配 多画面和电视墙 主席、会议控制: 会议速率、线路带宽、能力、会议占用带宽 何时使用MCU 流媒体、组播、单播
重要的概念和术语(三) MINI MCU 高清晰会议电视系统 PSTN接入和会议电话 公私网穿越、SNP 标准和兼容性问题 唇音同步 三网合一
思考 ? • 会议电视是有哪几部分组成的? 会议电视系统一般由: 终端、传输信道、多点控制单元等几部分组成。
华为3Com技术有限公司 华为3Com公司网址: www.huawei-3com.com 华为3Com技术论坛网址: forum.huawei-3com.com
