  1. 1/14 PSK31 교신입문 • PSK31이란 무엇인가? • PTT module제작 • 소프트웨어 설치 및 환경설정 • Parts • 사운드 설정 • 운용 주파수 • 참고문헌 DS5EVU / HL0EZK Kyeongwoo Im ds5evu@bada.hhu.ac.kr Sep. 27. 2003

  2. 2/14 PSK31이란 무엇인가? PSK31 is a new digital mode • Designed by Peter G3PLX • Based on the RTTY mode of operation, • Useful for live keyboard to keyboard QSO • That works at 31.25 [baud] • That uses varicode character coding what gives 50 wpm • That give very good copy under low Eb/No numbers • Uses advanced DSP and narrow band (31 Hz) techniques

  3. 3/14 PSK31이란 무엇인가? ASK (Amplitude Shift Keying) FSK (Frequency Shift Keying) PSK (Phase Shift Keying) 1 0 0 1 0 1 1 0 0 0 1 1 1 0 1 1 0 OOK (On-Off Keying) PSK BPSK : 180˚ 위상차 1 0 1 QPSK : 90˚ 위상차

  4. 4/14 PSK31이란 무엇인가? PSK31 in BPSK mode. PSK31 in QPSK mode. 00, 01, 10, 11 네 가지 2bit 디지털 신호 전송 0과 1의 두 가지 디지털 신호 전송 QPSK의 성상도 BPSK의 성상도

  5. 5/14 PSK31이란 무엇인가? Baudot Code Table

  6. 6/14 PSK31이란 무엇인가? 종이 테이프에 천공된 Baudot 코드 Emile Baudot (1845-1905) 5-bit Baudot 코드 Baudot 전신기, 1874 키보드 키보드 운용모습

  7. 7/14 PTT module제작 Sound card와 무전기의 연결

  8. 8/14 PTT module제작 ACC단자와 연결!!! ** ACC socket information ** 1 : NC(No connection) 2 : GND(Connects to ground) 3 : SEND(Input/output pin. Grounded when transmitting. When grounded, transmits.) 4 : MOD(Modulator input. Connecs to a modulator.) 5 : AF(AF detector output) 6 : SQLS(Squelchh output. Grounded when qsuelch opens.) 7 : 13.8V 8 : ALC(ALC votage input)

  9. 9/14 소프트웨어 설치 및 환경설정 환경설정 [Software download] http://www.qsl.net/wm2u/psk31.html

  10. 10/14 소프트웨어 설치 및 환경설정 환경설정

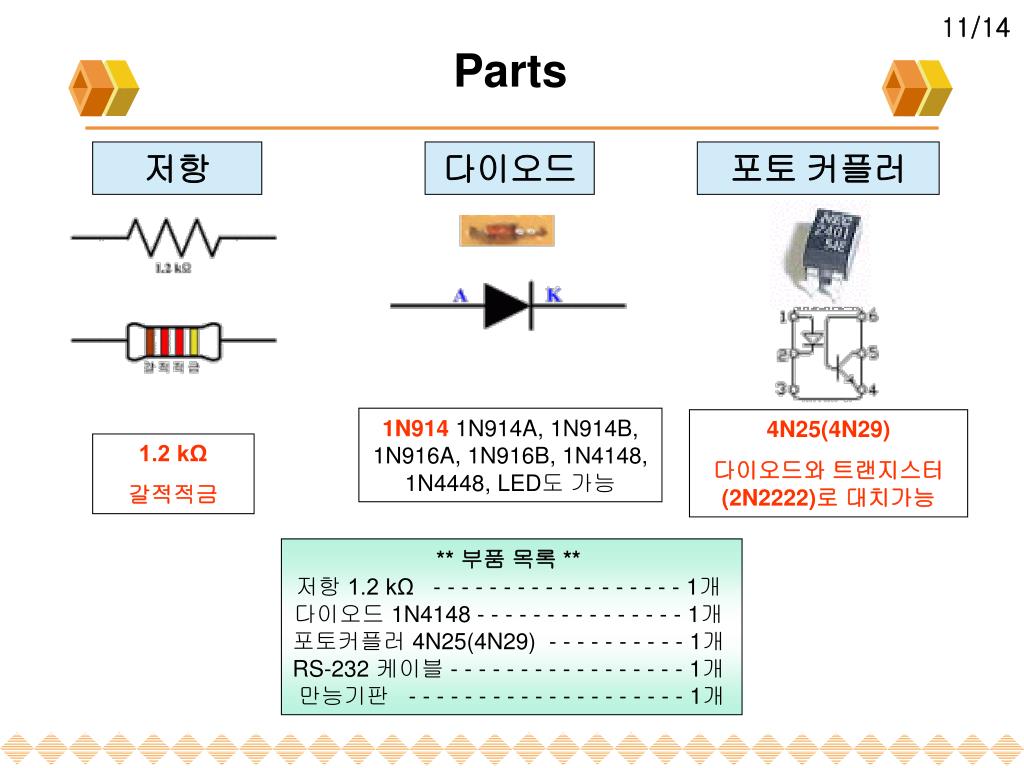

  11. 11/14 Parts 저항 다이오드 포토 커플러 1N914 1N914A, 1N914B, 1N916A, 1N916B, 1N4148, 1N4448, LED도 가능 4N25(4N29) 다이오드와 트랜지스터(2N2222)로 대치가능 1.2 kΩ 갈적적금 ** 부품 목록 ** 저항 1.2 kΩ - - - - - - - - - - - - - - - - - - 1개 다이오드 1N4148 - - - - - - - - - - - - - - - 1개 포토커플러 4N25(4N29) - - - - - - - - - - 1개 RS-232 케이블 - - - - - - - - - - - - - - - - - 1개 만능기판 - - - - - - - - - - - - - - - - - - - - 1개

  12. 12/14 사운드 설정 무전기측의 MIC gain과 함께 적당한 레벨로 조정 경고 메시지, 기본 경고음 등을 OFF

  13. 13/14 운용 주파수 1.83815 MHz           3.58015 MHz 7.03515 MHz            10.14215 MHz 14.07015 MHz          18.10015 MHz 21.07015 MHz          24.29215 MHz 28.12015 MHz          50.385 MHz 기타 각 밴드, 모드별 운용 주파수에 관한 정보는 http://www.ac6v.com/callfreq.htm참고

  14. 14/14 References [1] http://www.kasa.net [2] http://hl3ahq.karl.or.kr – 파워포인트 자료 [3] http://hl2kv.karl.or.kr [4] http://www.dx.or.kr PSK31자료 [5] http://www.aintel.bi.ehu.es/psk31theory.html [6] http://www.qsl.net/wm2u/psk31.html [7] http://www.ehtec.com [8] http://www.ssiserver.com/info/psk31/psk31.pdf [9] http://www.psk31.com PSK offical homepage [10] http://www.geipelnet.com/barry/PSK31.ppt [11] http://psk31.com/G3PLXarticle.pdf Thanks for your attention. If you have any a question, send E-mail to ds5evu@bada.hhu.ac.kr - HPE CU @ PSK31 mode!!! This is DS5EVU, Kyeongwoo Im
