  1. F8 Elektrický obvod Závislosť elektrického odporu od vlastností vodiča Téma 7

  2. Zapojme do obvodu podľa schémy postupne konštantánové drôty rovnakého prierezu ale rôznej dĺžky a odmerajme napätie na ich svorkách a prúd prechádzajúci obvodom. Z nameraných hodnôt vypočítame elektrický odpor. Zistíme, že: • Elektrický odpor drôtuRje priamo úmerný jeho dĺžkel R ~ l Vodiče v tvare drôtu, ktoré zapojíme do elektrického obvodu, sa môžu od seba líšiť dĺžkou, prierezom, materiálom a teplotou klik 0,6 A 0,2 A 0,3 A R1 = 1 Ω R2 = 2 Ω R3 = 3 Ω 0,5 m  1 Ω 1,0 m  2 Ω 1,5 m  3 Ω 0,5 m 1,5 m 1,0 m 0,6 V

  3. B. Zapojme do obvodu podľa schémy postupne konštantánové drôty rovnakej dĺžky, ale rôzneho prierezu a odmerajme napätie na ich svorkách a prúd prechádzajúci obvodom. Z nameraných hodnôt vypočítame elektrický odpor. Zistíme, že: Elektrický odpor drôtuRje nepriamo úmerný jeho prierezuS R ~ 1 S klik 0,3 A 0,2 A 0,1 A R1 = 6 Ω R2 = 3 Ω R3 = 2 Ω 0,4 mm2 6 Ω 0,8 mm2 3 Ω 1,2 mm2 2 Ω 0,4 mm2 0,8 mm2 1,2 mm2 0,6 V

  4. C. Ak zapojíme do obvodu postupne drôty rovnakého prierezu a rovnakej dĺžky ale z rôzneho materiálu a z nameraných hodnôt vypočítame elektrický odpor, zistíme, že: Elektrický odpor drôtuR závisí od materiálu– túto závislosť vyjadruje merný elektrický odporρ Meraním boli zistené merné elektrické odpory ako odpory vodičov s dĺžkou 1 m a prierezom 1 m2 z rôznych materiálov pri teplote 20°C – tieto hodnoty sú uvedené vo fyzikálnych tabuľkách Drôty s vysokým ρsa používajúako odporové vodiče (napr. vyhrievacie špirály) a drôty s veľmi malým ρsa používajú ako spojovacie vodiče

  5. Merný elektrický odpor niektorých materiálov (pri t = 20°C)

  6. l R= ρ . ––– Elektrický odporRrastie aj so zvyšujúcou sateplotout kovového drôtu S Drôty so stálym odporom (pri danej dĺžke a danom priereze) alebo odporové vrstvy sa používajú v rezistoroch Pre elektrický odpor vodiča platí

  7. Rovnorodý medený vodič tvaru drôtu má po celej dĺžke rovnaký prierez. Medzi bodmi A a B je jeho odpor 10 Ω. Vypočítaj odpor drôtu medzi bodmi: Úloha 1 • A a C RAC = • A a D RAD = • B a C RBC = • B a D RBD = A B C D

  8. Úloha 2 Na stĺpcovom grafe sú znázornené hodnoty merného elektrického odporu medi, hliníka, niklu, železa a konštantánu. Pomocou tabuľky priraď tieto materiály k stĺpcom A, B, C, D, E. A – ........................... B – ........................... C – ........................... D – ........................... E - ............................

  9. V obvode sanajviaczohrievajú vodiče, ktorémajúnajväčšíodpor. Takéto vodiče nazývameodporové – používajúsav tepelných spotrebičoch.

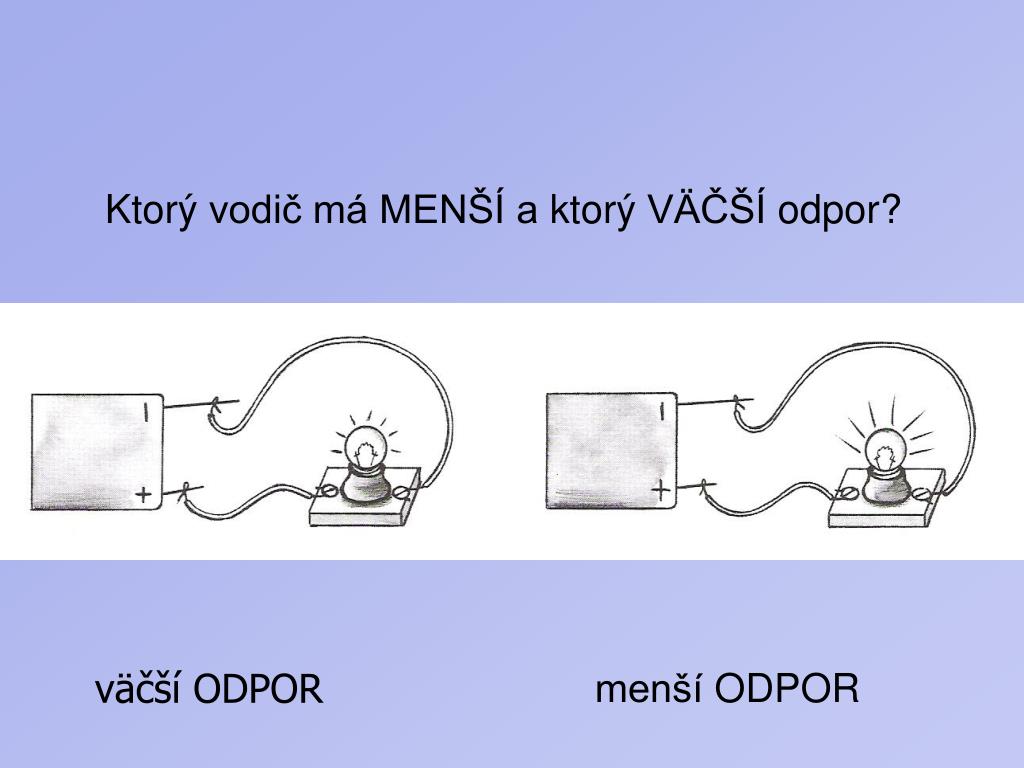

  10. Ktorývodič má MENŠÍ a ktorýVäčší odpor? menší ODPOR • väčší ODPOR

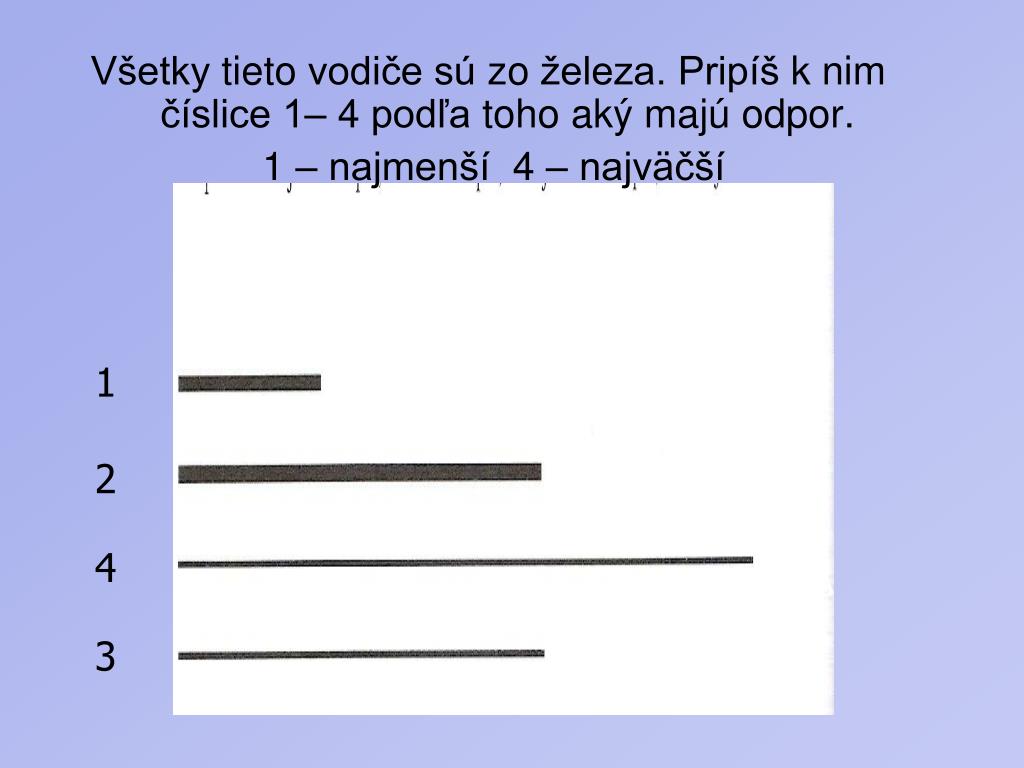

  11. Všetkytieto vodiče sú zoželeza. Pripíšk nim číslice 1– 4 podľatoho akýmajúodpor. 1 – najmenší4 – najväčší • 1 • 2 • 4 • 3

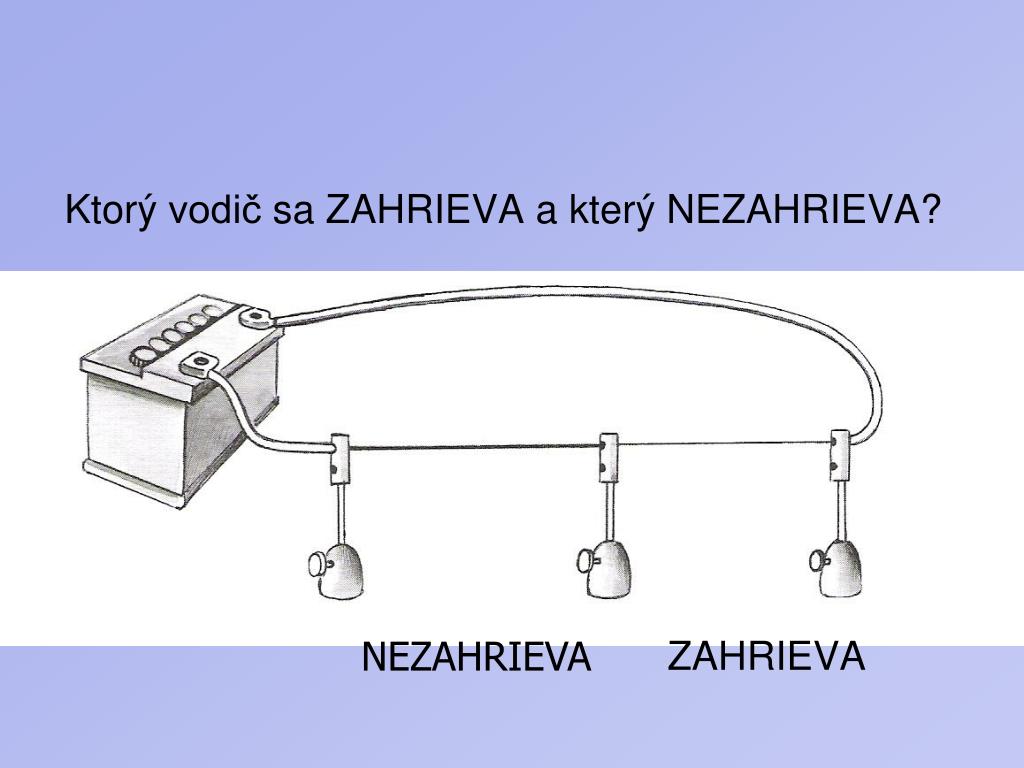

  12. Ktorývodič saZAHRIEVAa který NEZAHRIEVA? ZAHRIEVA • NEZAHRIEVA

  13. Použité zdroje: Obrázky - internet
