SIMULAÇÃO DE CIRCUITOS

1. SIMULAÇÃO DE CIRCUITOS Modelos de Simulações - SPICE E BSIM Leandro Manera e Jacobus W. Swart

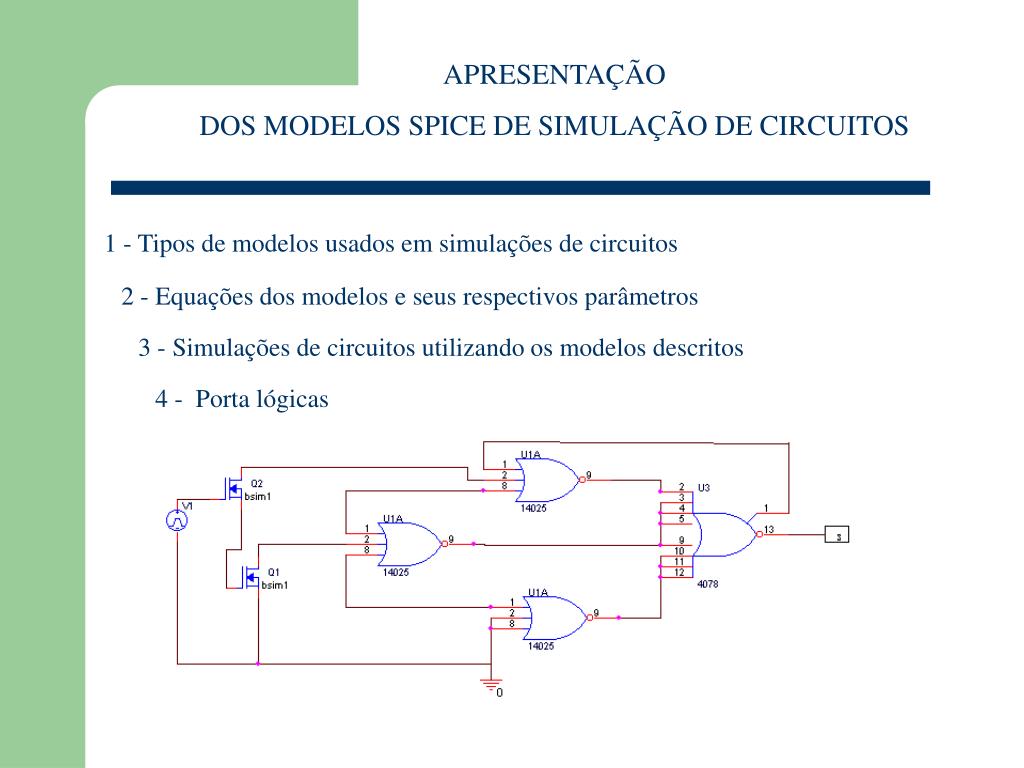

2. APRESENTAÇÃO DOS MODELOS SPICE DE SIMULAÇÃO DE CIRCUITOS 1 - Tipos de modelos usados em simulações de circuitos 2 - Equações dos modelos e seus respectivos parâmetros 3 - Simulações de circuitos utilizando os modelos descritos 4 - Porta lógicas

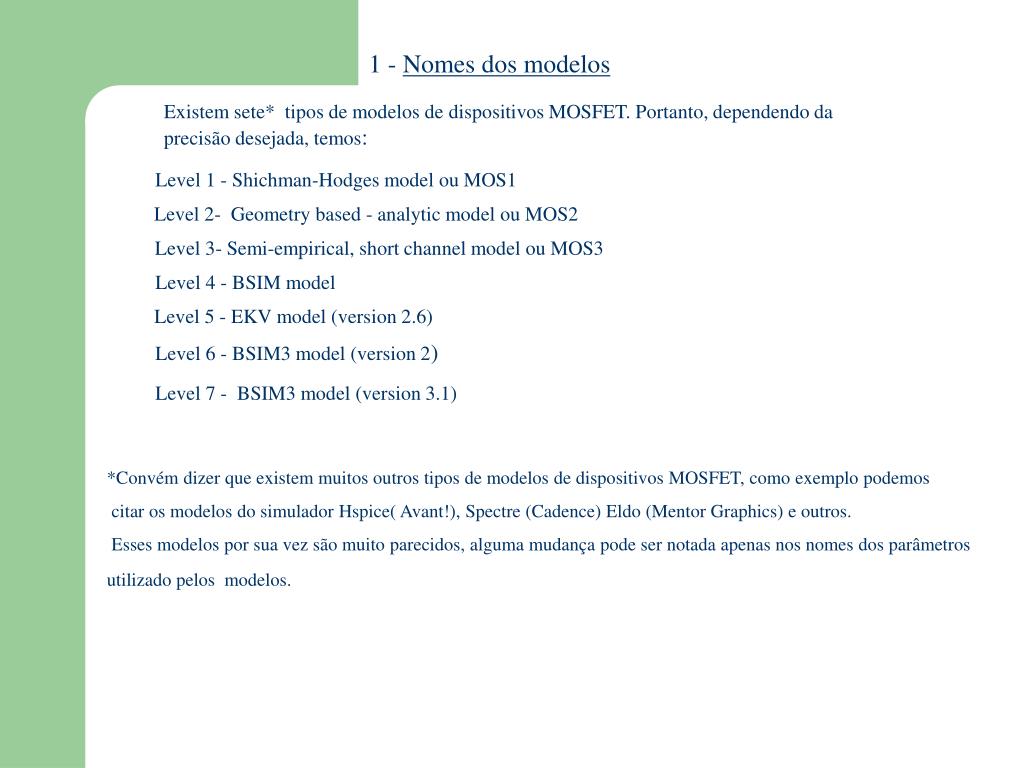

3. 1 - Nomes dos modelos Existem sete* tipos de modelos de dispositivos MOSFET. Portanto, dependendo da precisão desejada, temos: Level 1 - Shichman-Hodges model ou MOS1 Level 2- Geometry based - analytic model ou MOS2 Level 3- Semi-empirical, short channel model ou MOS3 Level 4 - BSIM model Level 5 - EKV model (version 2.6) Level 6 - BSIM3 model (version 2) Level 7 - BSIM3 model (version 3.1) *Convém dizer que existem muitos outros tipos de modelos de dispositivos MOSFET, como exemplo podemos citar os modelos do simulador Hspice( Avant!), Spectre (Cadence) Eldo (Mentor Graphics) e outros. Esses modelos por sua vez são muito parecidos, alguma mudança pode ser notada apenas nos nomes dos parâmetros utilizado pelos modelos.

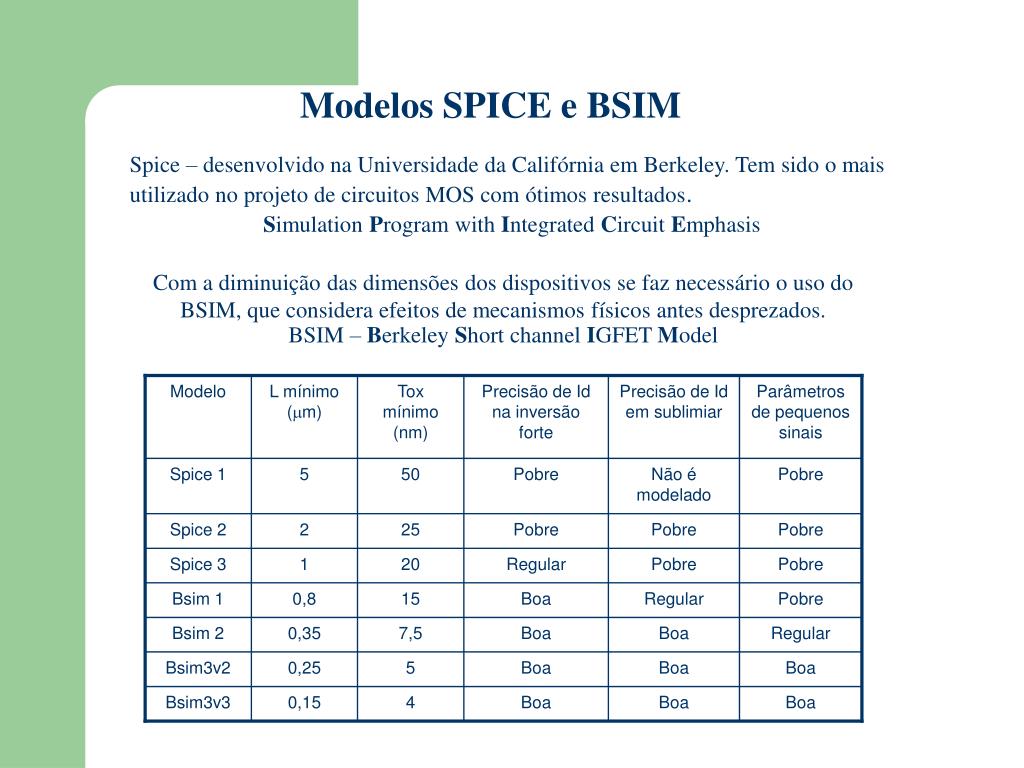

4. Modelo L mínimo (m) Tox mínimo (nm) Precisão de Id na inversão forte Precisão de Id em sublimiar Parâmetros de pequenos sinais Spice 1 5 50 Pobre Não é modelado Pobre Spice 2 2 25 Pobre Pobre Pobre Spice 3 1 20 Regular Pobre Pobre Bsim 1 0,8 15 Boa Regular Pobre Bsim 2 0,35 7,5 Boa Boa Regular Bsim3v2 0,25 5 Boa Boa Boa Bsim3v3 0,15 4 Boa Boa Boa Modelos SPICE e BSIM Spice – desenvolvido na Universidade da Califórnia em Berkeley. Tem sido o mais utilizado no projeto de circuitos MOS com ótimos resultados. Simulation Program with Integrated Circuit Emphasis Com a diminuição das dimensões dos dispositivos se faz necessário o uso do BSIM, que considera efeitos de mecanismos físicos antes desprezados. BSIM – Berkeley Short channel IGFET Model

5. 2 - Equações dos Modelos e Parâmetros de simulação 2.1 - Equações do modelo Spice nível 1 As equações usadas para o nível 1 do modelo de um transistor MOS em SPICE são: Na região linear: Para Vgs > Vt e Vds < Vgs - Vt Vt0 é tensão de limiar para Vbs=0 Na região de Saturação: Para Vgs > Vt e Vds > Vgs - Vt

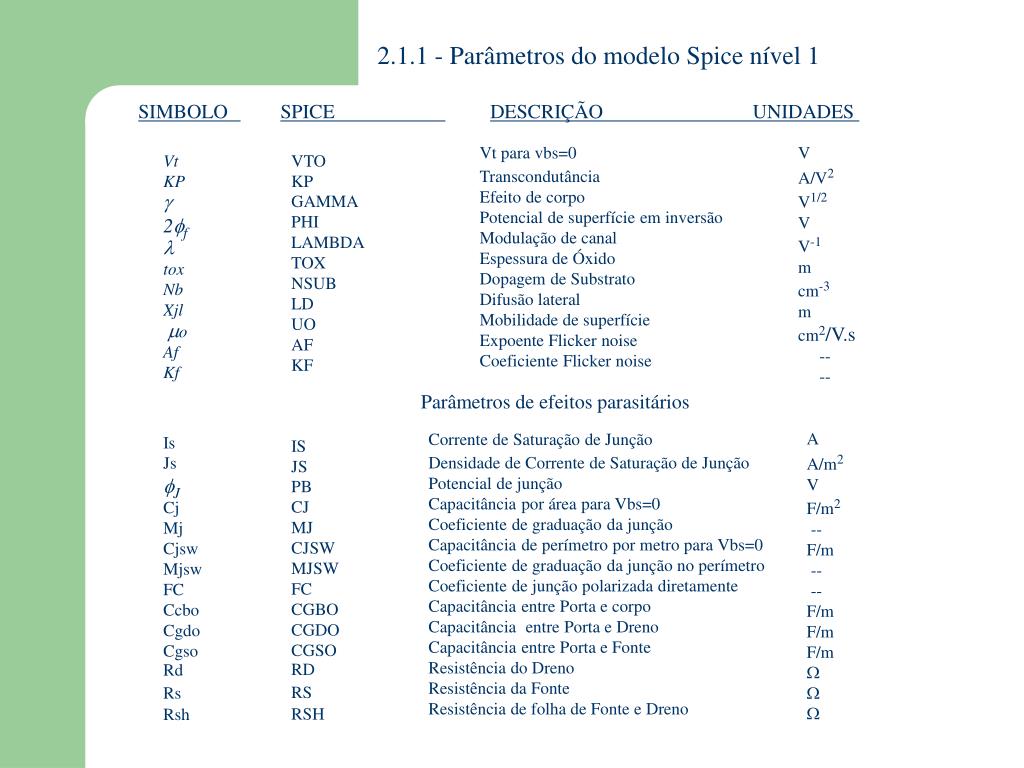

6. 2.1.1 - Parâmetros do modelo Spice nível 1 SIMBOLO SPICE DESCRIÇÃO UNIDADES Vt para vbs=0 Transcondutância Efeito de corpo Potencial de superfície em inversão Modulação de canal Espessura de Óxido Dopagem de Substrato Difusão lateral Mobilidade de superfície Expoente Flicker noise Coeficiente Flicker noise V A/V2 V1/2 V V-1 m cm-3 m cm2/V.s -- -- Vt KP  2f  tox Nb Xjl o Af Kf VTO KP GAMMA PHI LAMBDA TOX NSUB LD UO AF KF Parâmetros de efeitos parasitários A A/m2 V F/m2 -- F/m -- -- F/m F/m F/m    Corrente de Saturação de Junção Densidade de Corrente de Saturação de Junção Potencial de junção Capacitância por área para Vbs=0 Coeficiente de graduação da junção Capacitância de perímetro por metro para Vbs=0 Coeficiente de graduação da junção no perímetro Coeficiente de junção polarizada diretamente Capacitância entre Porta e corpo Capacitância entre Porta e Dreno Capacitância entre Porta e Fonte Resistência do Dreno Resistência da Fonte Resistência de folha de Fonte e Dreno Is Js J Cj Mj Cjsw Mjsw FC Ccbo Cgdo Cgso Rd Rs Rsh IS JS PB CJ MJ CJSW MJSW FC CGBO CGDO CGSO RD RS RSH

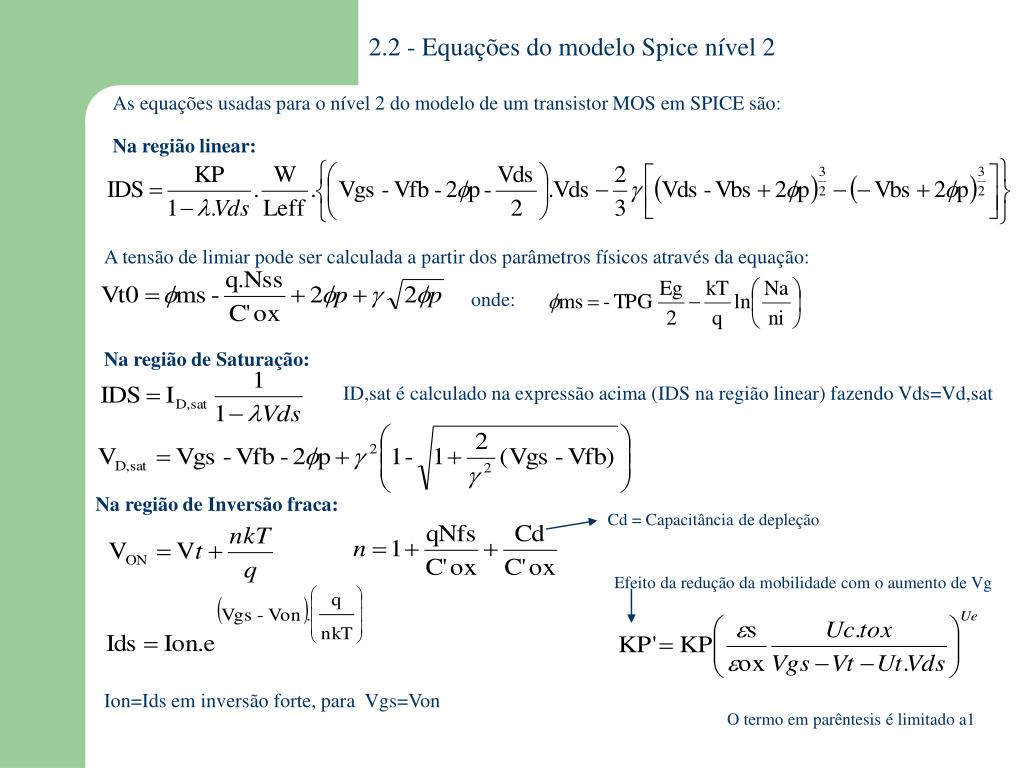

7. 2.2 - Equações do modelo Spice nível 2 As equações usadas para o nível 2 do modelo de um transistor MOS em SPICE são: Na região linear: A tensão de limiar pode ser calculada a partir dos parâmetros físicos através da equação: onde: Na região de Saturação: ID,sat é calculado na expressão acima (IDS na região linear) fazendo Vds=Vd,sat Na região de Inversão fraca: Cd = Capacitância de depleção Efeito da redução da mobilidade com o aumento de Vg Ion=Ids em inversão forte, para Vgs=Von O termo em parêntesis é limitado a1

8. 2.2.1 - Parâmetros do modelo Spice nível 2 SIMBOLO SPICE DESCRIÇÃO UNIDADES V A/V2 V1/2 V V-1 m cm-3 cm-2 cm-2 -- m m -- cm2/V.s V/cm -- -- m/s -- -- -- -- Vt para vbs=0 Transcondutância Efeito de corpo Potencial de superfície em inversão Modulação de canal Espessura de Óxido Dopagem de Substrato Densidade de estados de superfície Densidade de estados rápidos de superfície Coeficiente de carga total de depleção Profundidade da junção metalúrgica Difusão lateral Tipo do material do gate* Mobilidade Campo elétrico crítico para mobilidade Coeficiente exponencial para mobilidade Coeficiente do campo transverso Máxima velocidade de deriva de portadores Fração de carga no canal atribuída ao dreno Efeito da largura na tensão de limiar Expoente Flicker noise Coeficiente Flicker noise VTO KP GAMMA PHI LAMBDA TOX NSUB NSS NFS NEFF XJ LD TPG UO UCRIT UEXP UTRA VMAX XQC DELTA AF KF Vt KP  2f  tox Nb Nss Nfs Neff Xj Xjl Tpg o Uc Ue Ut vmax Xqc  Af Kf Parâmetros de efeitos parasitários : São os mesmos para os 3 primeiros níveis +1 oposto ao substrato *TPG = - 1 o mesmo do substrato 0 alumínio

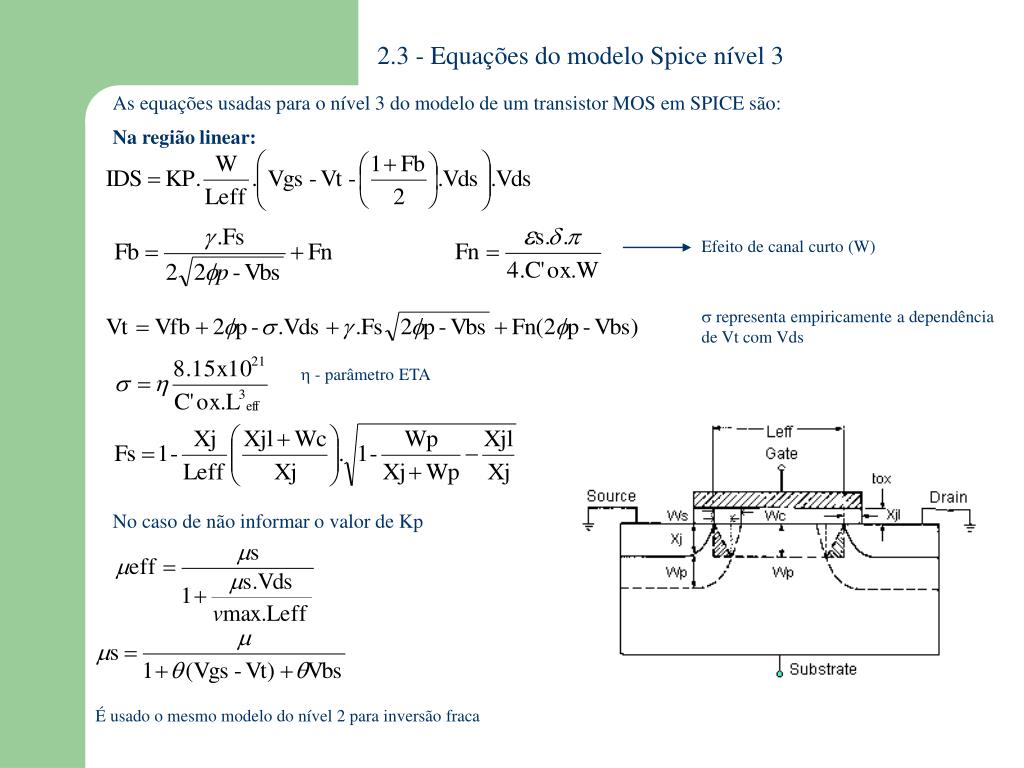

9. 2.3 - Equações do modelo Spice nível 3 As equações usadas para o nível 3 do modelo de um transistor MOS em SPICE são: Na região linear: Efeito de canal curto (W)  representa empiricamente a dependência de Vt com Vds  - parâmetro ETA No caso de não informar o valor de Kp É usado o mesmo modelo do nível 2 para inversão fraca

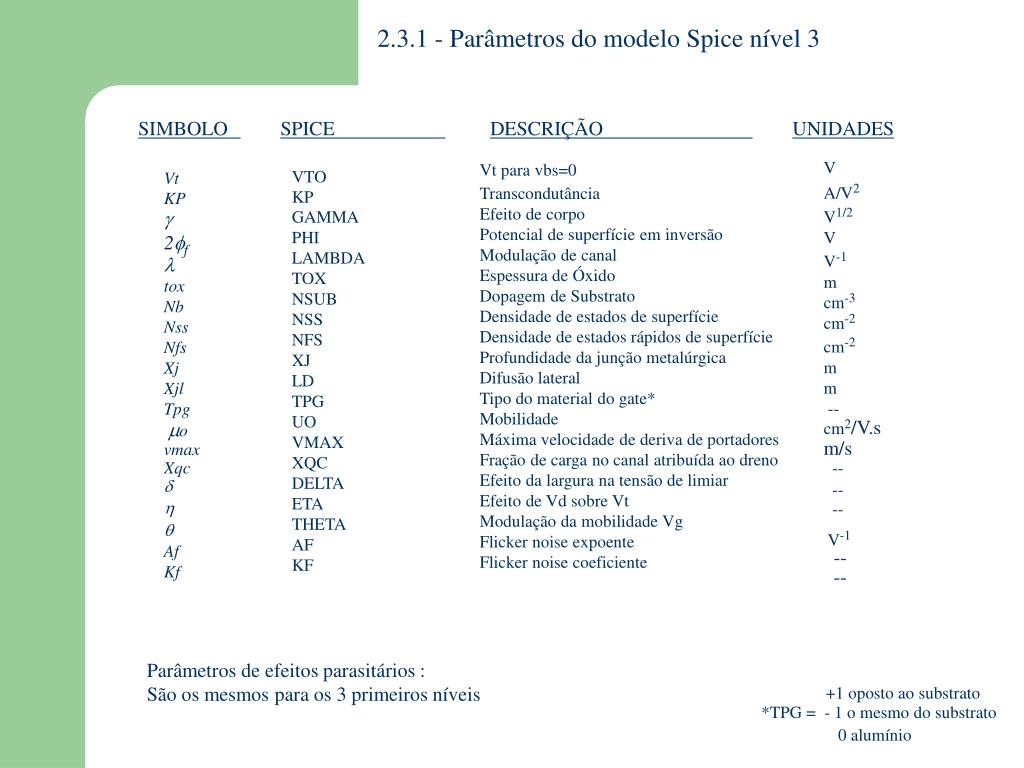

10. 2.3.1 - Parâmetros do modelo Spice nível 3 SIMBOLO SPICE DESCRIÇÃO UNIDADES V A/V2 V1/2 V V-1 m cm-3 cm-2 cm-2 m m -- cm2/V.s m/s -- -- -- V-1 -- -- Vt para vbs=0 Transcondutância Efeito de corpo Potencial de superfície em inversão Modulação de canal Espessura de Óxido Dopagem de Substrato Densidade de estados de superfície Densidade de estados rápidos de superfície Profundidade da junção metalúrgica Difusão lateral Tipo do material do gate* Mobilidade Máxima velocidade de deriva de portadores Fração de carga no canal atribuída ao dreno Efeito da largura na tensão de limiar Efeito de Vd sobre Vt Modulação da mobilidade Vg Flicker noise expoente Flicker noise coeficiente VTO KP GAMMA PHI LAMBDA TOX NSUB NSS NFS XJ LD TPG UO VMAX XQC DELTA ETA THETA AF KF Vt KP  2f  tox Nb Nss Nfs Xj Xjl Tpg o vmax Xqc    Af Kf Parâmetros de efeitos parasitários : São os mesmos para os 3 primeiros níveis +1 oposto ao substrato *TPG = - 1 o mesmo do substrato 0 alumínio

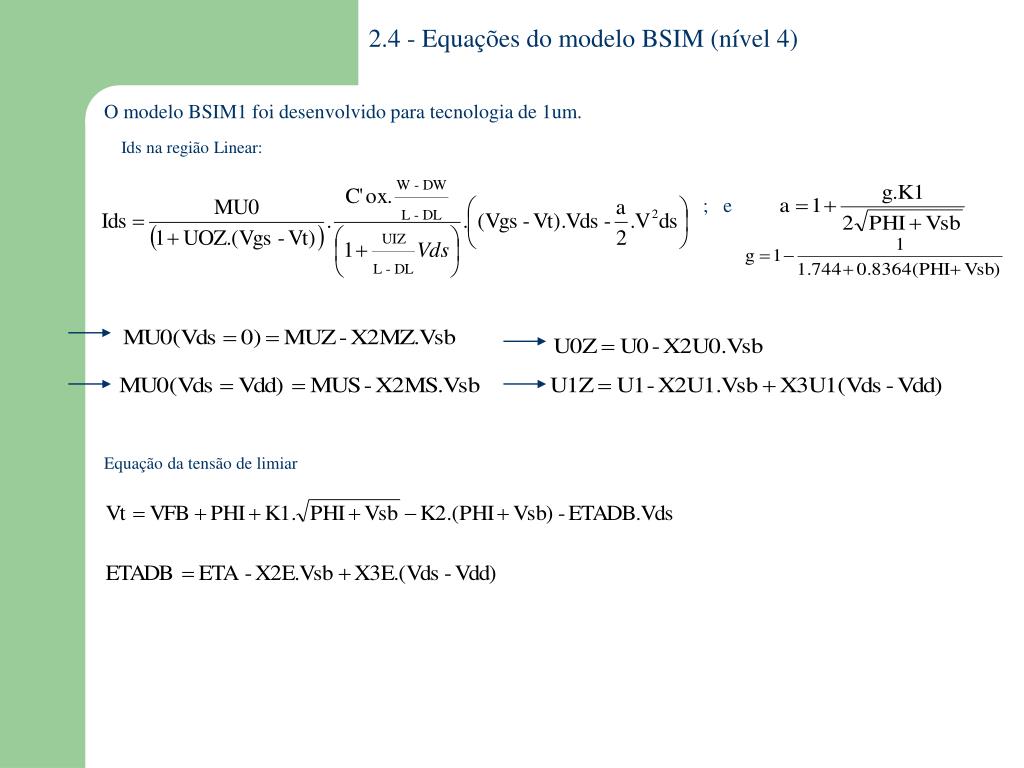

11. 2.4 - Equações do modelo BSIM (nível 4) O modelo BSIM1 foi desenvolvido para tecnologia de 1um. Ids na região Linear: ; e Equação da tensão de limiar

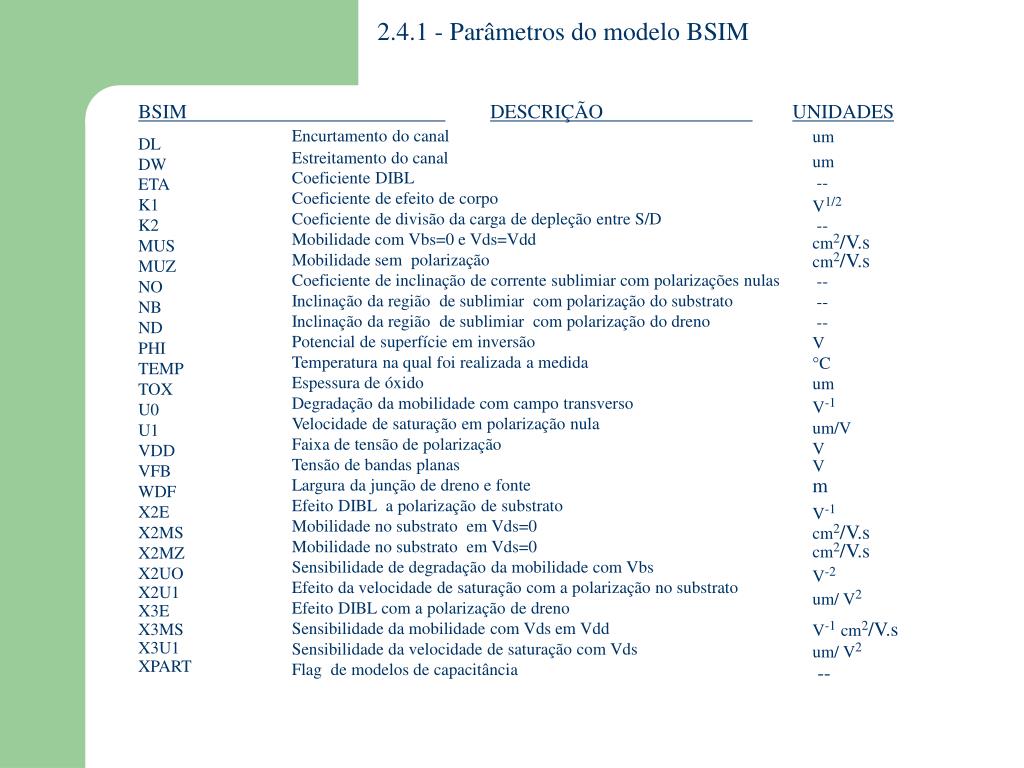

12. 2.4.1 - Parâmetros do modelo BSIM BSIM DESCRIÇÃO UNIDADES Encurtamento do canal Estreitamento do canal Coeficiente DIBL Coeficiente de efeito de corpo Coeficiente de divisão da carga de depleção entre S/D Mobilidade com Vbs=0 e Vds=Vdd Mobilidade sem polarização Coeficiente de inclinação de corrente sublimiar com polarizações nulas Inclinação da região de sublimiar com polarização do substrato Inclinação da região de sublimiar com polarização do dreno Potencial de superfície em inversão Temperatura na qual foi realizada a medida Espessura de óxido Degradação da mobilidade com campo transverso Velocidade de saturação em polarização nula Faixa de tensão de polarização Tensão de bandas planas Largura da junção de dreno e fonte Efeito DIBL a polarização de substrato Mobilidade no substrato em Vds=0 Mobilidade no substrato em Vds=0 Sensibilidade de degradação da mobilidade com Vbs Efeito da velocidade de saturação com a polarização no substrato Efeito DIBL com a polarização de dreno Sensibilidade da mobilidade com Vds em Vdd Sensibilidade da velocidade de saturação com Vds Flag de modelos de capacitância um um -- V1/2 -- cm2/V.s cm2/V.s -- -- -- V C um V-1 um/V V V m V-1 cm2/V.s cm2/V.s V-2 um/ V2 V-1cm2/V.s um/ V2 -- DL DW ETA K1 K2 MUS MUZ NO NB ND PHI TEMP TOX U0 U1 VDD VFB WDF X2E X2MS X2MZ X2UO X2U1 X3E X3MS X3U1 XPART

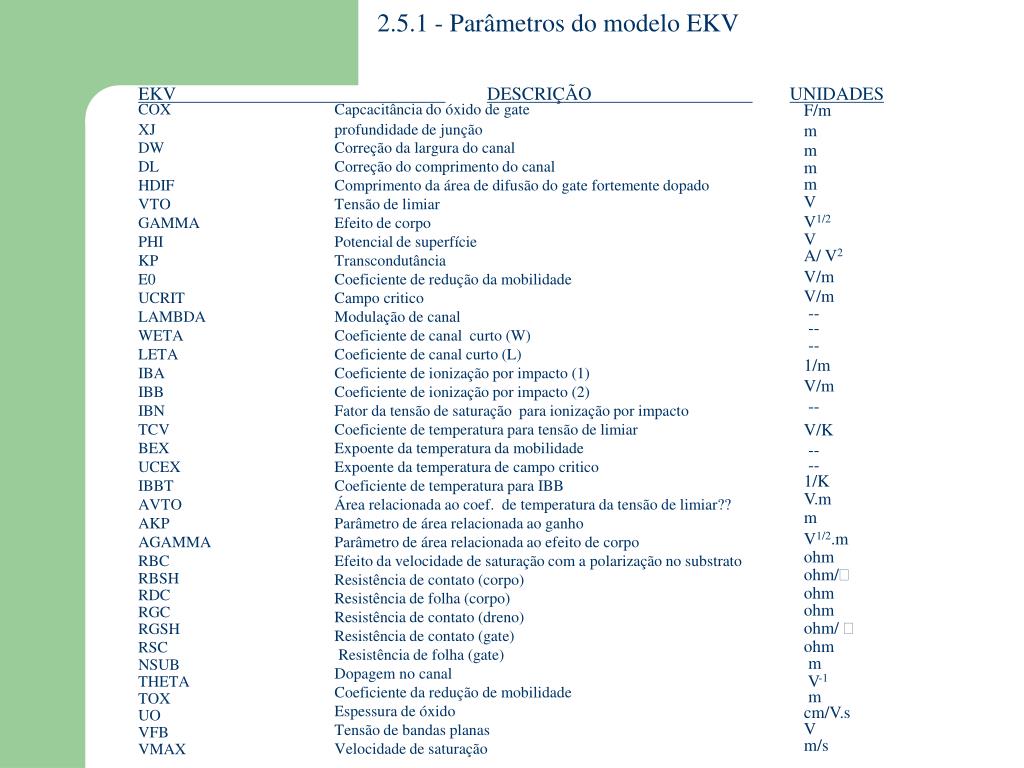

13. 2.5.1 - Parâmetros do modelo EKV EKV DESCRIÇÃO UNIDADES COX XJ DW DL HDIF VTO GAMMA PHI KP E0 UCRIT LAMBDA WETA LETA IBA IBB IBN TCV BEX UCEX IBBT AVTO AKP AGAMMA RBC RBSH RDC RGC RGSH RSC NSUB THETA TOX UO VFB VMAX Capcacitância do óxido de gate profundidade de junção Correção da largura do canal Correção do comprimento do canal Comprimento da área de difusão do gate fortemente dopado Tensão de limiar Efeito de corpo Potencial de superfície Transcondutância Coeficiente de redução da mobilidade Campo critico Modulação de canal Coeficiente de canal curto (W) Coeficiente de canal curto (L) Coeficiente de ionização por impacto (1) Coeficiente de ionização por impacto (2) Fator da tensão de saturação para ionização por impacto Coeficiente de temperatura para tensão de limiar Expoente da temperatura da mobilidade Expoente da temperatura de campo critico Coeficiente de temperatura para IBB Área relacionada ao coef. de temperatura da tensão de limiar?? Parâmetro de área relacionada ao ganho Parâmetro de área relacionada ao efeito de corpo Efeito da velocidade de saturação com a polarização no substrato Resistência de contato (corpo) Resistência de folha (corpo) Resistência de contato (dreno) Resistência de contato (gate) Resistência de folha (gate) Dopagem no canal Coeficiente da redução de mobilidade Espessura de óxido Tensão de bandas planas Velocidade de saturação F/m m m m m V V1/2 V A/ V2 V/m V/m -- -- -- 1/m V/m -- V/K -- -- 1/K V.m m V1/2.m ohm ohm/ ohm ohm ohm/  ohm m V-1 m cm/V.s V m/s

14. 2.7 - Equações do modelo BSIM3v3 (nível 7) Expressão da corrente de Dreno vt = potencial térmico Abulk - bulk charge effect

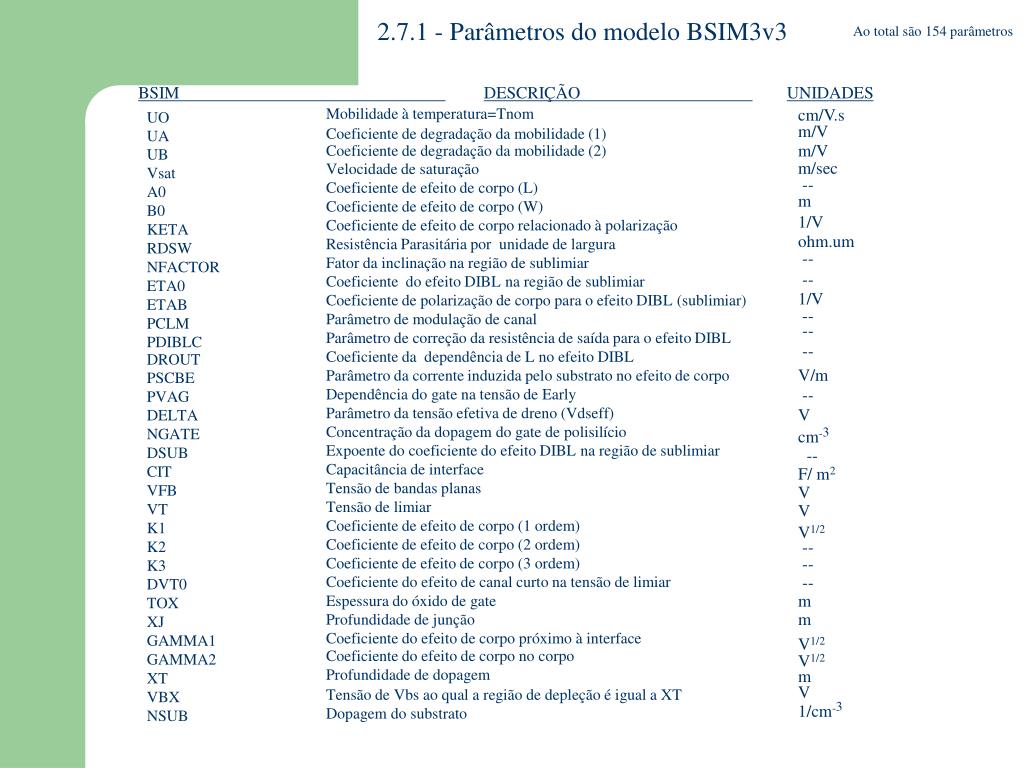

15. 2.7.1 - Parâmetros do modelo BSIM3v3 Ao total são 154 parâmetros BSIM DESCRIÇÃO UNIDADES Mobilidade à temperatura=Tnom Coeficiente de degradação da mobilidade (1) Coeficiente de degradação da mobilidade (2) Velocidade de saturação Coeficiente de efeito de corpo (L) Coeficiente de efeito de corpo (W) Coeficiente de efeito de corpo relacionado à polarização Resistência Parasitária por unidade de largura Fator da inclinação na região de sublimiar Coeficiente do efeito DIBL na região de sublimiar Coeficiente de polarização de corpo para o efeito DIBL (sublimiar) Parâmetro de modulação de canal Parâmetro de correção da resistência de saída para o efeito DIBL Coeficiente da dependência de L no efeito DIBL Parâmetro da corrente induzida pelo substrato no efeito de corpo Dependência do gate na tensão de Early Parâmetro da tensão efetiva de dreno (Vdseff) Concentração da dopagem do gate de polisilício Expoente do coeficiente do efeito DIBL na região de sublimiar Capacitância de interface Tensão de bandas planas Tensão de limiar Coeficiente de efeito de corpo (1 ordem) Coeficiente de efeito de corpo (2 ordem) Coeficiente de efeito de corpo (3 ordem) Coeficiente do efeito de canal curto na tensão de limiar Espessura do óxido de gate Profundidade de junção Coeficiente do efeito de corpo próximo à interface Coeficiente do efeito de corpo no corpo Profundidade de dopagem Tensão de Vbs ao qual a região de depleção é igual a XT Dopagem do substrato UO UA UB Vsat A0 B0 KETA RDSW NFACTOR ETA0 ETAB PCLM PDIBLC DROUT PSCBE PVAG DELTA NGATE DSUB CIT VFB VT K1 K2 K3 DVT0 TOX XJ GAMMA1 GAMMA2 XT VBX NSUB cm/V.s m/V m/V m/sec -- m 1/V ohm.um -- -- 1/V -- -- -- V/m -- V cm-3 -- F/ m2 V V V1/2 -- -- -- m m V1/2 V1/2 m V 1/cm-3

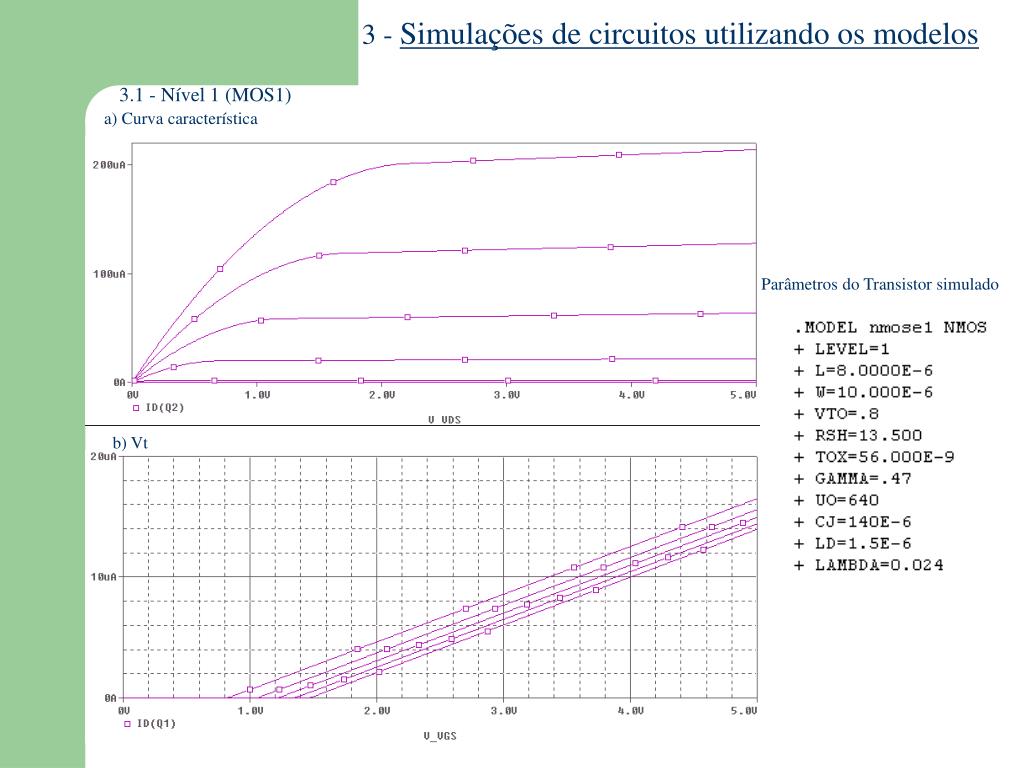

16. 3 - Simulações de circuitos utilizando os modelos 3.1 - Nível 1 (MOS1) a) Curva característica Parâmetros do Transistor simulado b) Vt

17. Curva característica para 2 tipos de espessura de óxido, simulado com o dispositivo anterior Esquemático utilizado no simulador para a obtenção da curva característica

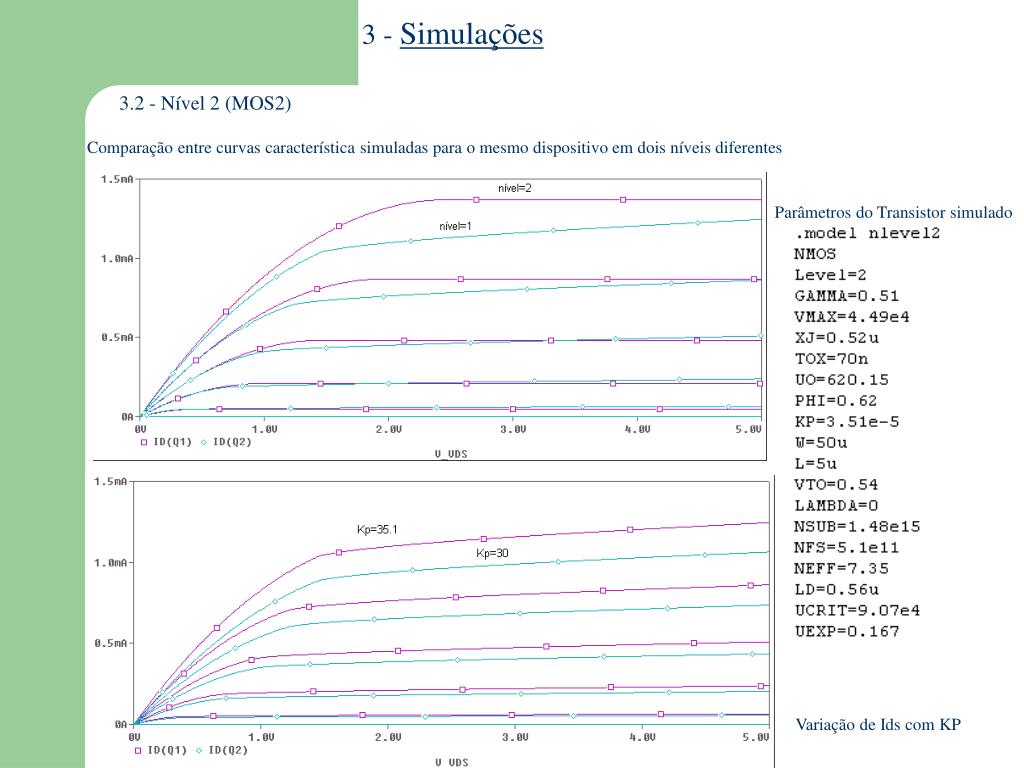

18. 3 - Simulações 3.2 - Nível 2 (MOS2) Comparação entre curvas característica simuladas para o mesmo dispositivo em dois níveis diferentes Parâmetros do Transistor simulado Variação de Ids com KP

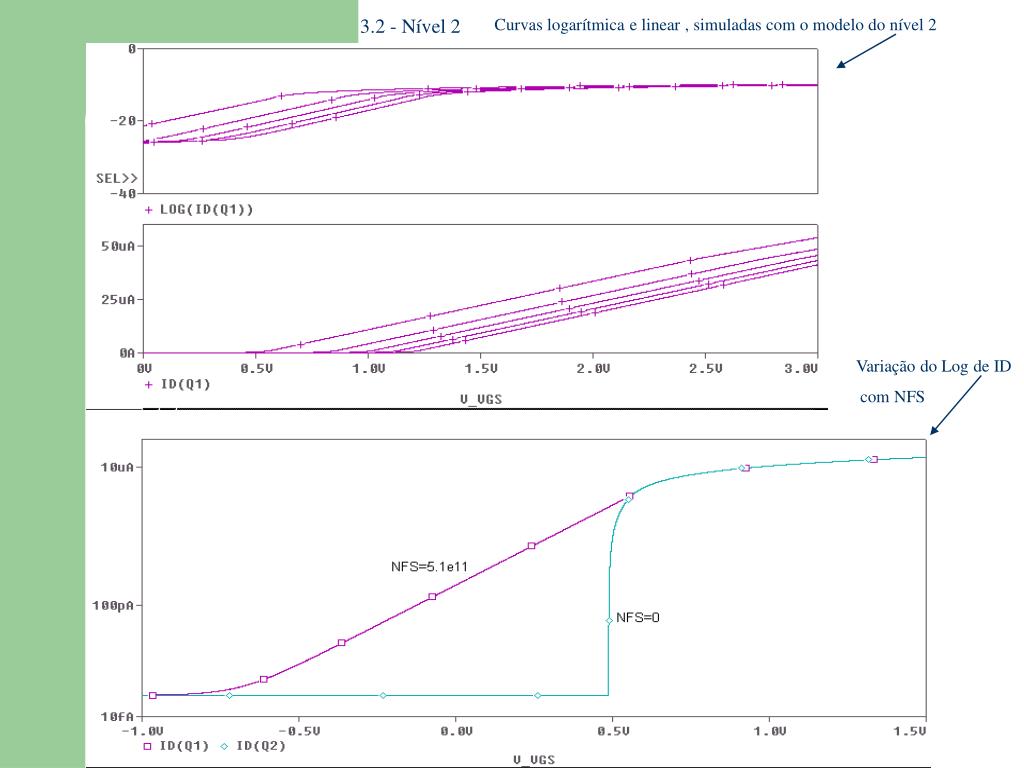

19. 3.2 - Nível 2 Curvas logarítmica e linear , simuladas com o modelo do nível 2 Variação do Log de ID com NFS

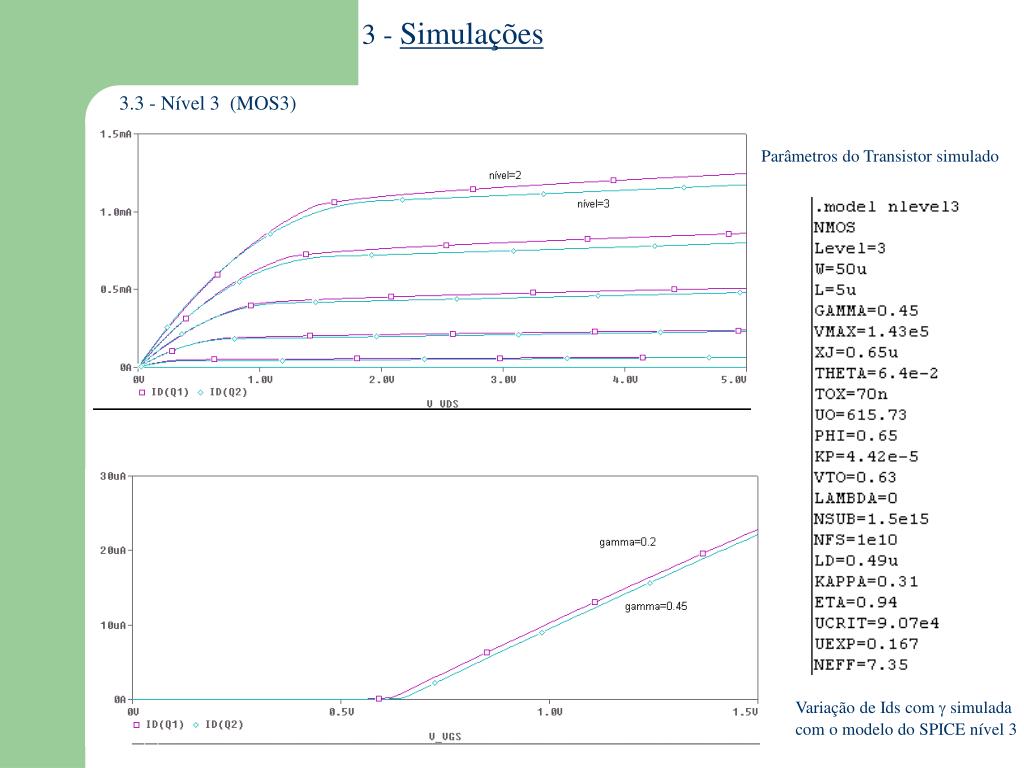

20. 3 - Simulações 3.3 - Nível 3 (MOS3) Parâmetros do Transistor simulado Variação de Ids com  simulada com o modelo do SPICE nível 3

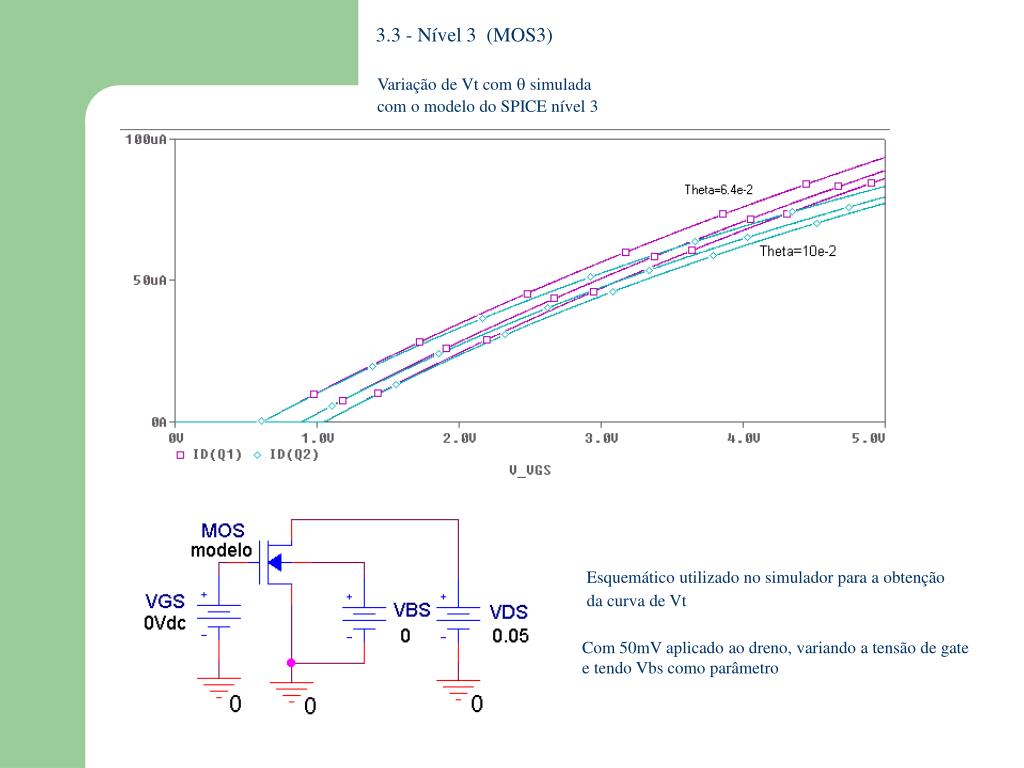

21. 3.3 - Nível 3 (MOS3) Variação de Vt com  simulada com o modelo do SPICE nível 3 Esquemático utilizado no simulador para a obtenção da curva de Vt Com 50mV aplicado ao dreno, variando a tensão de gate e tendo Vbs como parâmetro

22. 3 - Simulações 3.3 - Nível 3 (MOS3) Variação de Id com o parâmetro ETA

23. 3 - Simulações Comparação entre o nivel 2 e o nivel 4, para o mesmo dispositivo 3.4 - Nível 4 (BSIM) Vds=50mv

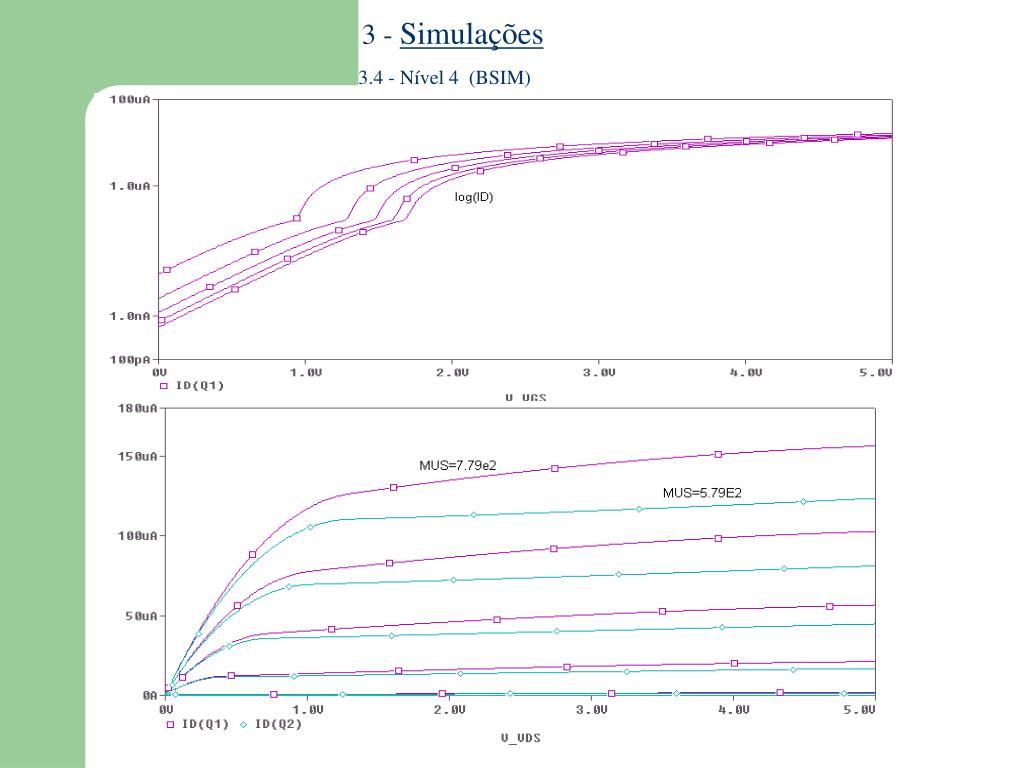

24. 3 - Simulações 3.4 - Nível 4 (BSIM)

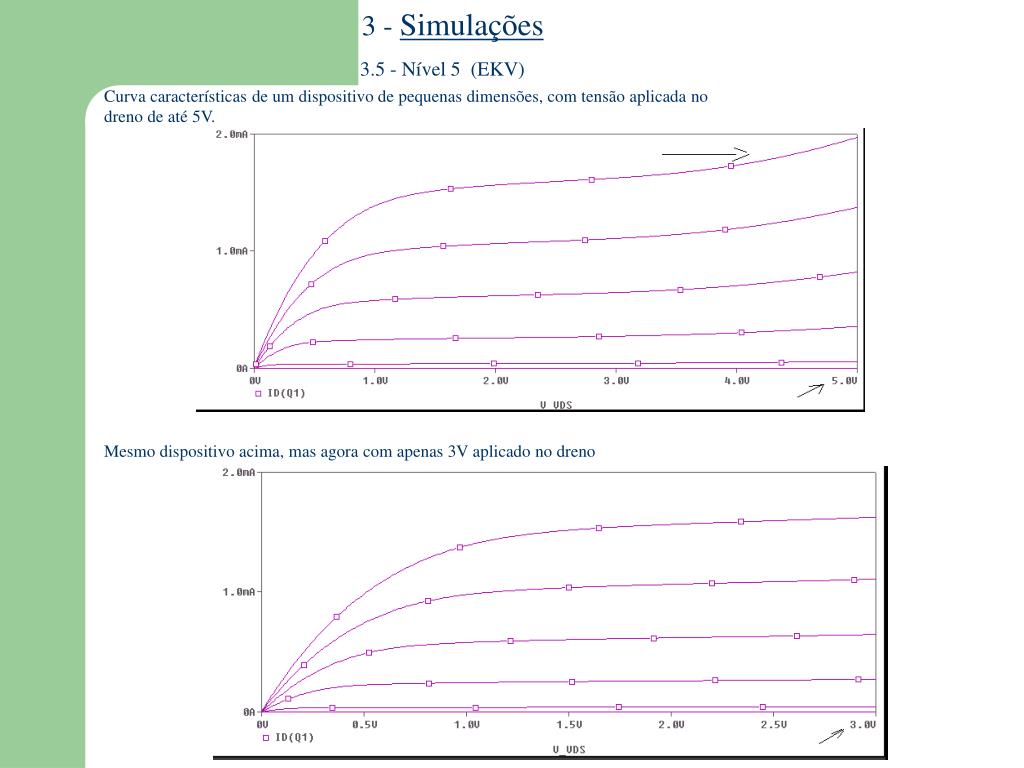

25. 3 - Simulações 3.5 - Nível 5 (EKV) Curva características de um dispositivo de pequenas dimensões, com tensão aplicada no dreno de até 5V. Mesmo dispositivo acima, mas agora com apenas 3V aplicado no dreno

26. 3 - Simulações 3.5 - Nível 5 (EKV) Vbs=0 Vbs=-1 Vbs=-2 Vbs=-3 Vbs=-4 Vbs=0 Vbs=-2 Vbs=-4

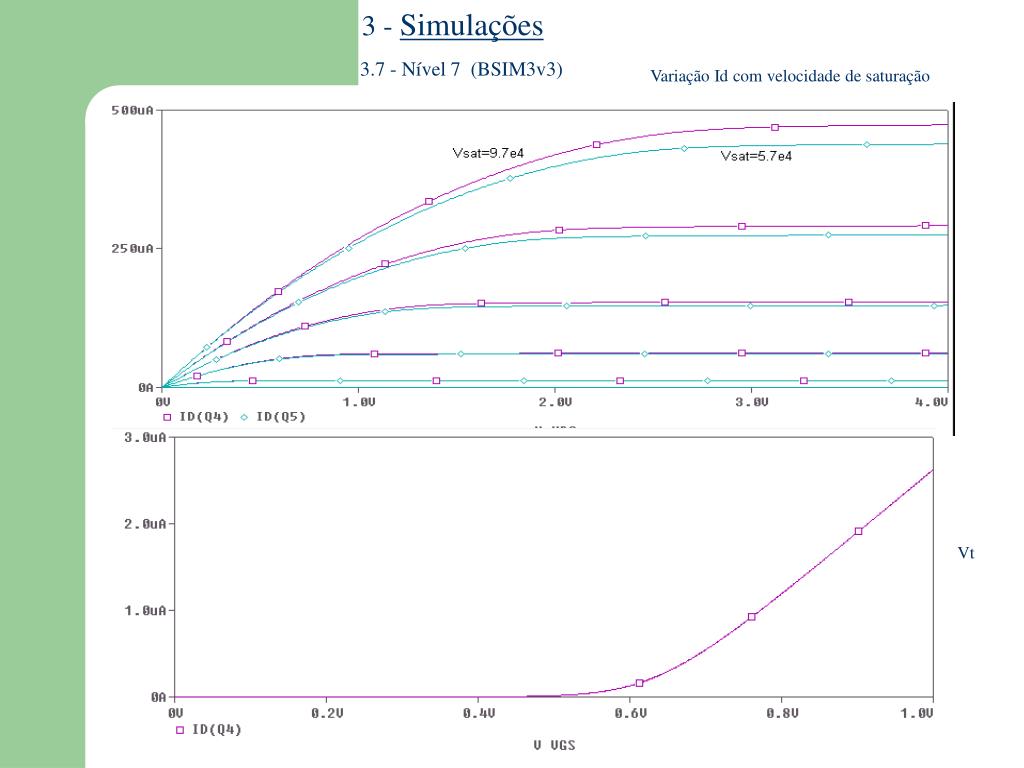

27. 3 - Simulações 3.7 - Nível 7 (BSIM3v3) Variação Id com velocidade de saturação Vt

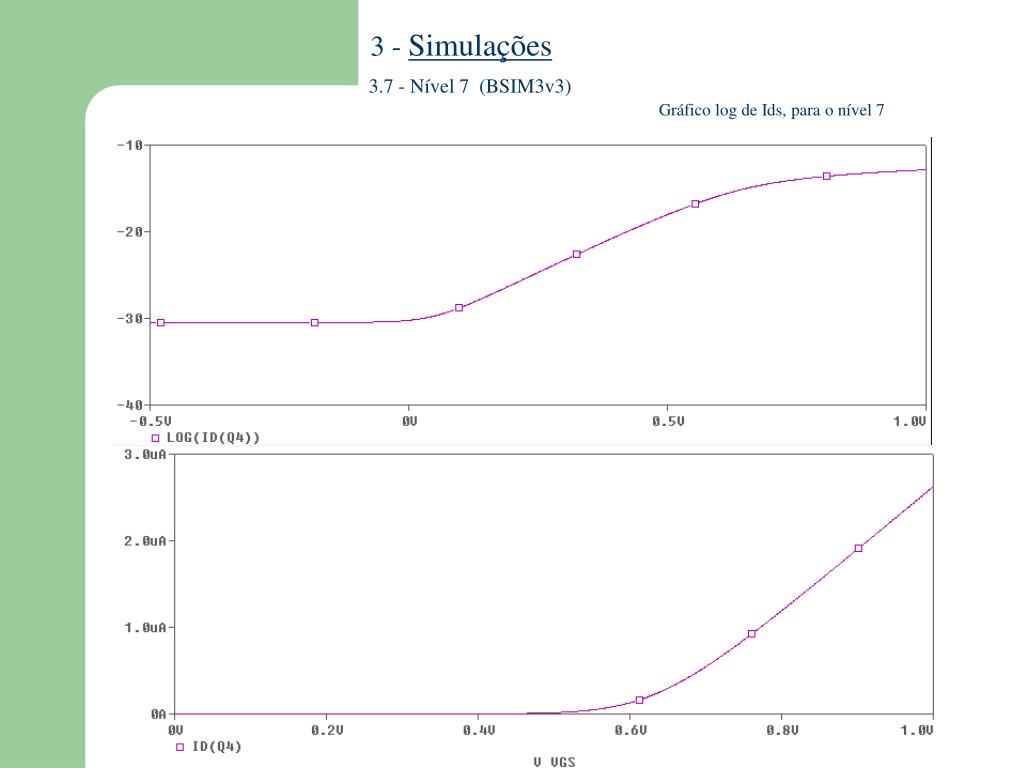

28. 3 - Simulações 3.7 - Nível 7 (BSIM3v3) Gráfico log de Ids, para o nível 7

29. 4- PORTA LÓGICAS MOS E 0 1 S 1 0 A) nmos, carga tipo depleção: a) Inversor Ve  Vt Vs=V1=Vdd I=0 Onde Ve=Vdd Ex:

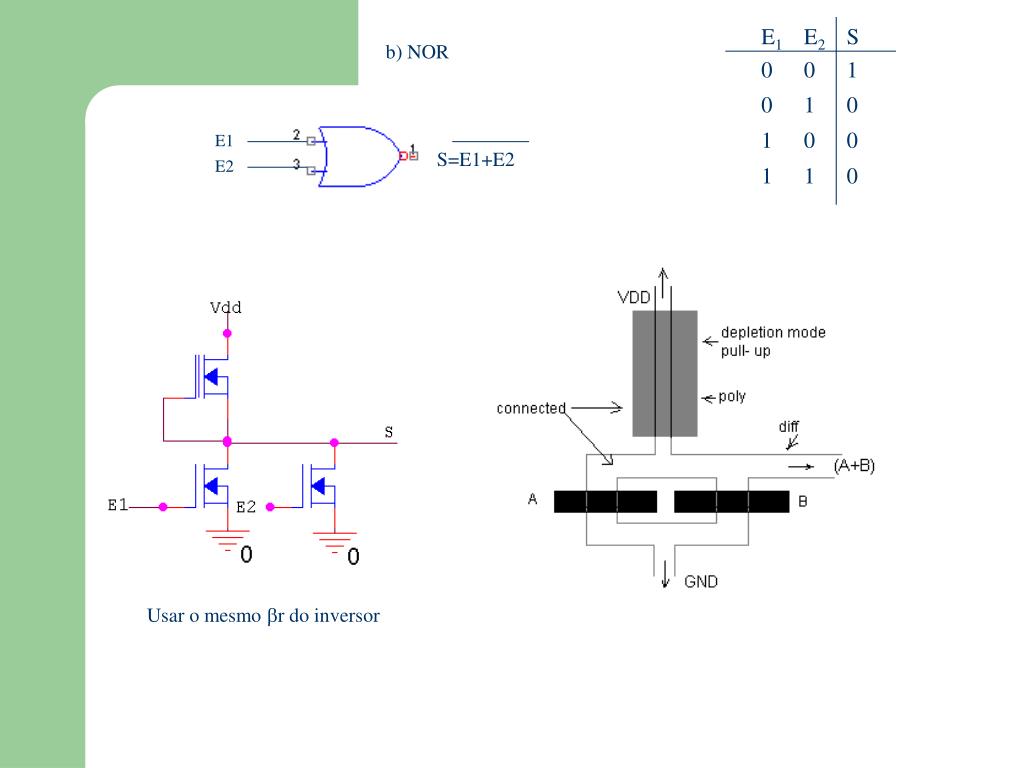

30. E1 0 0 1 1 E2 0 1 0 1 S 1 0 0 0 b) NOR E1 S=E1+E2 E2 Usar o mesmo r do inversor

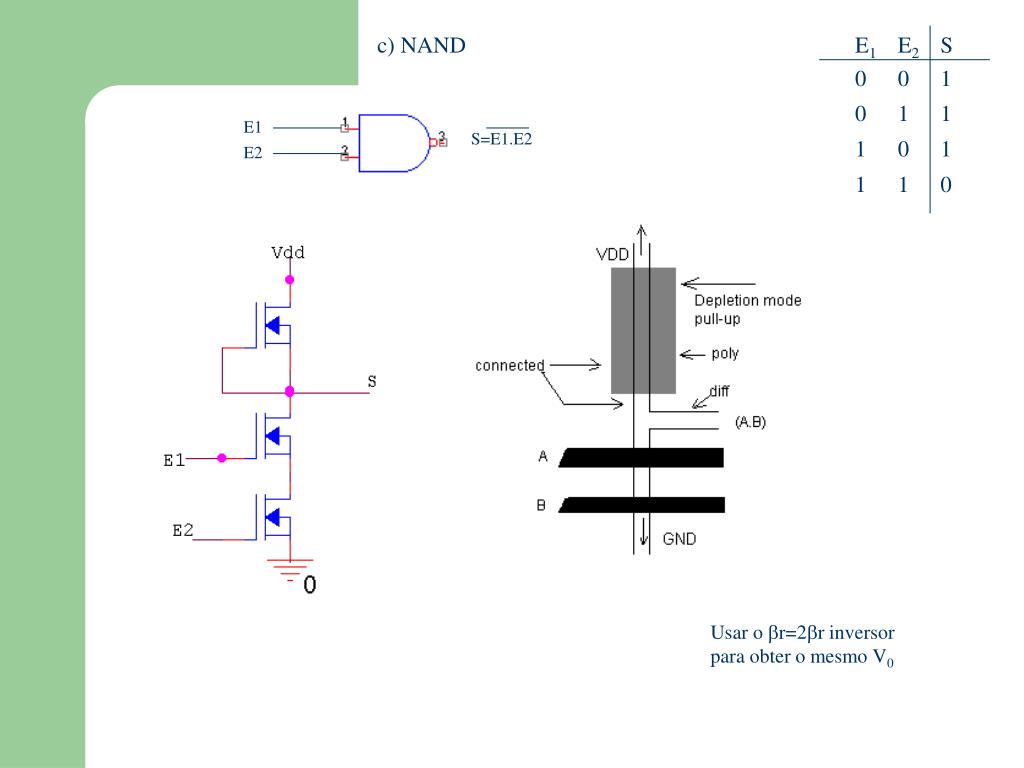

31. c) NAND E1 0 0 1 1 E2 0 1 0 1 S 1 1 1 0 E1 S=E1.E2 E2 Usar o r=2r inversor para obter o mesmo V0

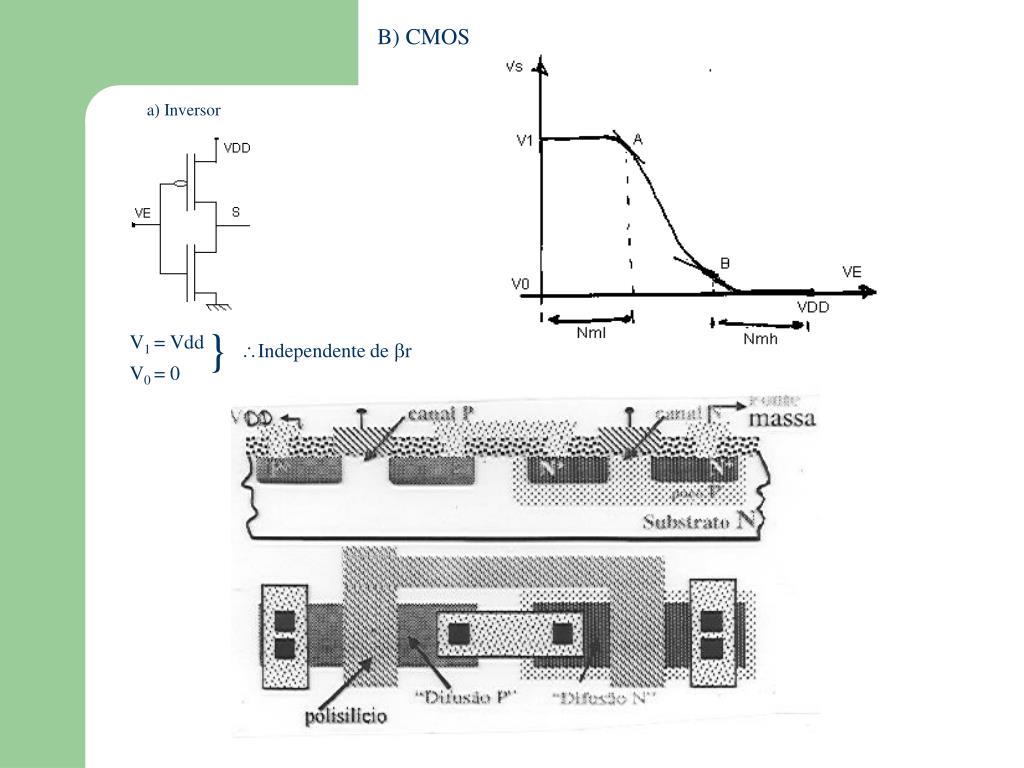

32. B) CMOS a) Inversor } V1 = Vdd V0 = 0 Independente de r

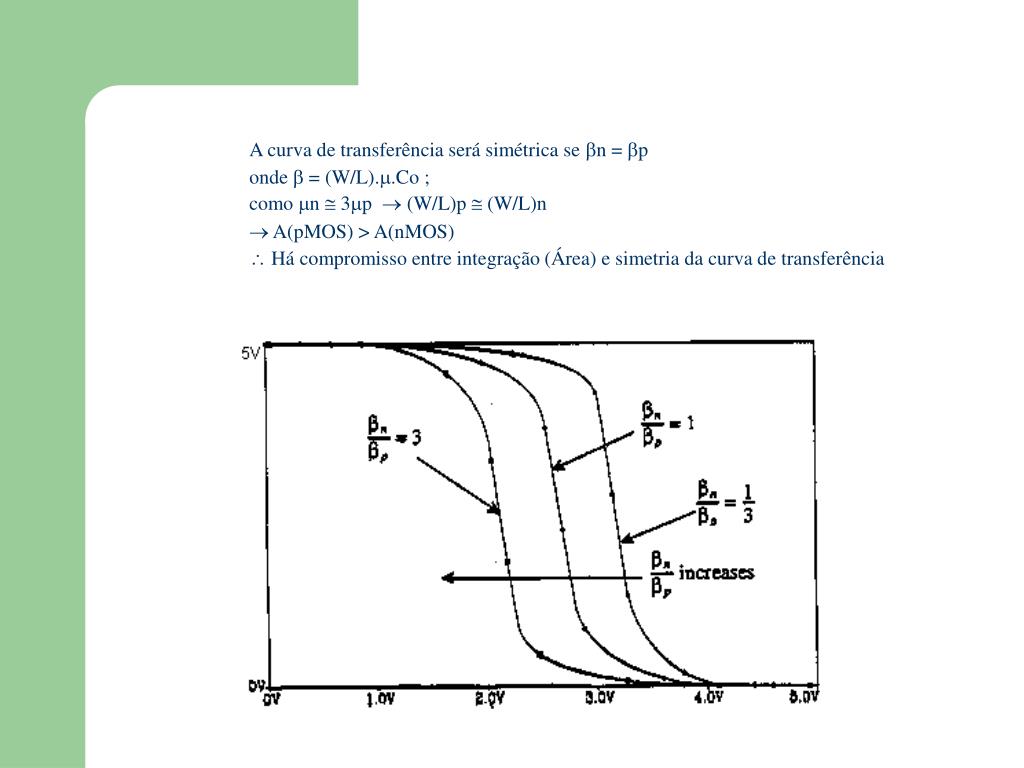

33. A curva de transferência será simétrica se n = p onde  = (W/L)..Co ; como n  3p  (W/L)p  (W/L)n  A(pMOS) > A(nMOS)  Há compromisso entre integração (Área) e simetria da curva de transferência

34. b) NOR E1 0 0 1 1 E2 0 1 0 1 S 1 0 0 0 Com portas inversoras, NOR, NAND podemos fazer qualquer função lógica. Porém, outras portas permitem reduzir o número total de transistores c) NAND E1 0 0 1 1 E2 0 1 0 1 S 1 1 1 0

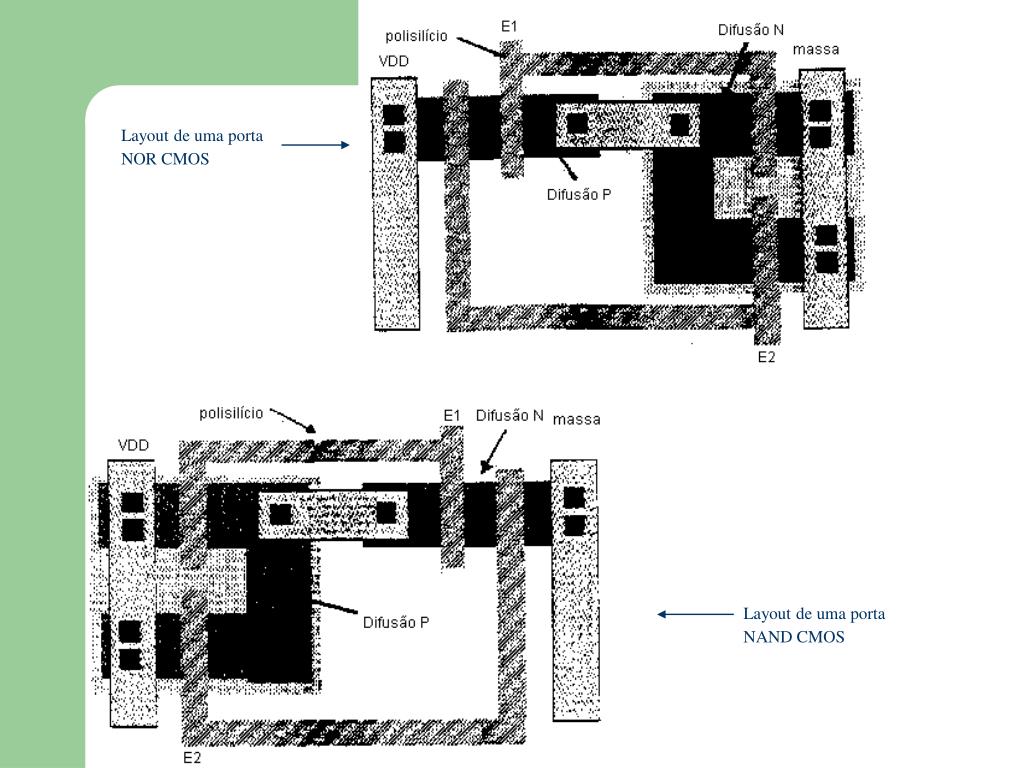

35. Layout de uma porta NOR CMOS Layout de uma porta NAND CMOS

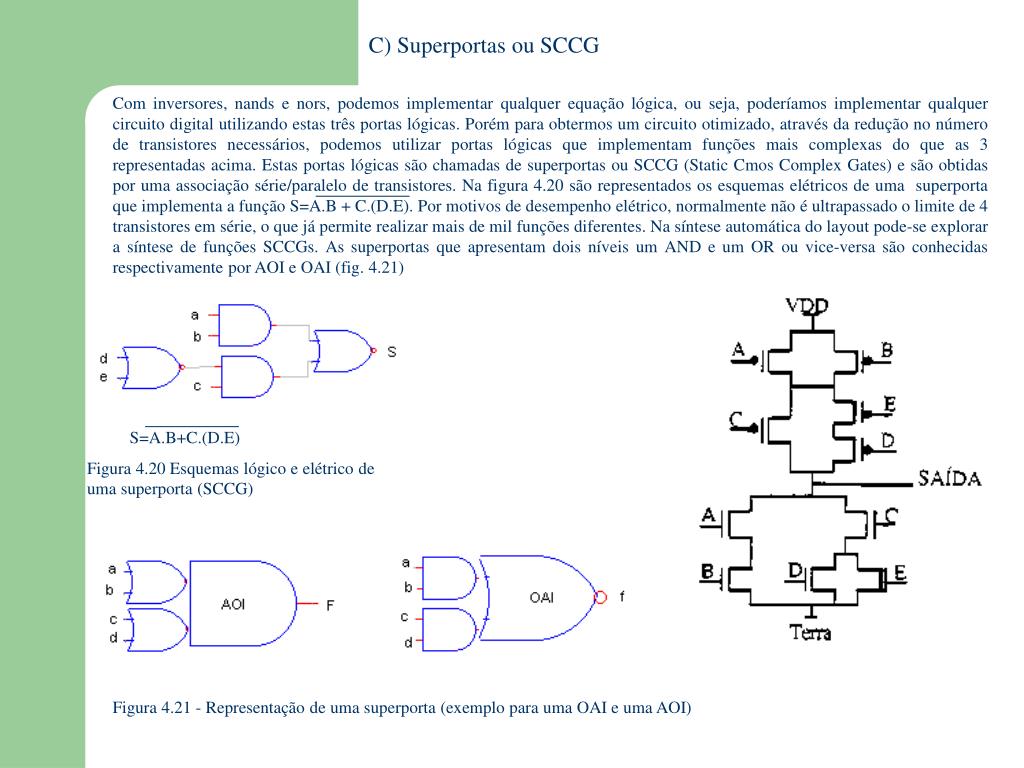

36. C) Superportas ou SCCG Com inversores, nands e nors, podemos implementar qualquer equação lógica, ou seja, poderíamos implementar qualquer circuito digital utilizando estas três portas lógicas. Porém para obtermos um circuito otimizado, através da redução no número de transistores necessários, podemos utilizar portas lógicas que implementam funções mais complexas do que as 3 representadas acima. Estas portas lógicas são chamadas de superportas ou SCCG (Static Cmos Complex Gates) e são obtidas por uma associação série/paralelo de transistores. Na figura 4.20 são representados os esquemas elétricos de uma superporta que implementa a função S=A.B + C.(D.E). Por motivos de desempenho elétrico, normalmente não é ultrapassado o limite de 4 transistores em série, o que já permite realizar mais de mil funções diferentes. Na síntese automática do layout pode-se explorar a síntese de funções SCCGs. As superportas que apresentam dois níveis um AND e um OR ou vice-versa são conhecidas respectivamente por AOI e OAI (fig. 4.21) S=A.B+C.(D.E) Figura 4.20 Esquemas lógico e elétrico de uma superporta (SCCG) Figura 4.21 - Representação de uma superporta (exemplo para uma OAI e uma AOI)

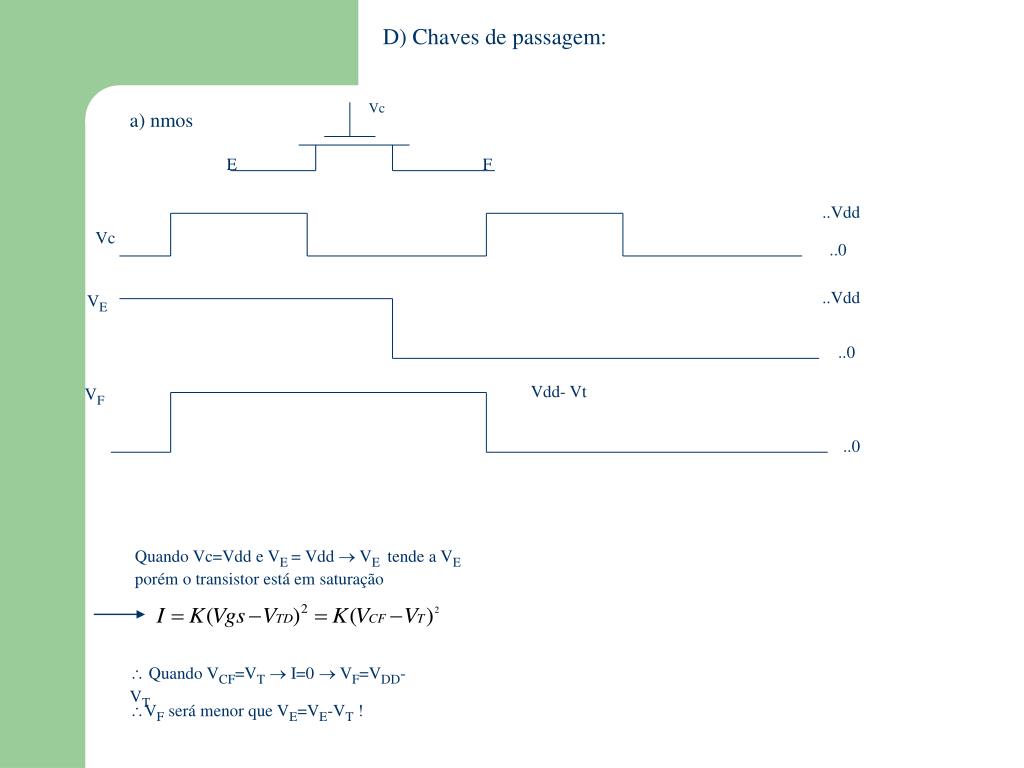

37. D) Chaves de passagem: Vc a) nmos E F ..Vdd Vc ..0 ..Vdd VE ..0 VF Vdd- Vt ..0 Quando Vc=Vdd e VE = Vdd  VE tende a VE porém o transistor está em saturação  Quando VCF=VT  I=0  VF=VDD-VT VF será menor que VE=VE-VT !

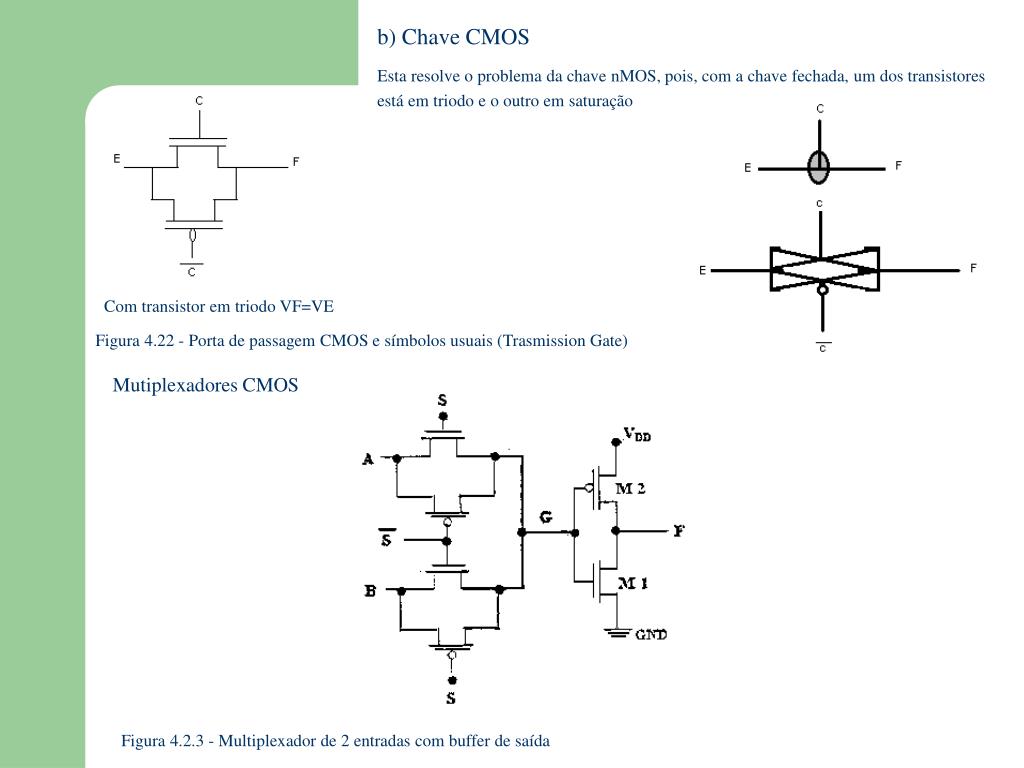

38. b) Chave CMOS Esta resolve o problema da chave nMOS, pois, com a chave fechada, um dos transistores está em triodo e o outro em saturação Com transistor em triodo VF=VE Figura 4.22 - Porta de passagem CMOS e símbolos usuais (Trasmission Gate) Mutiplexadores CMOS Figura 4.2.3 - Multiplexador de 2 entradas com buffer de saída

39. Portas XOR (OU exclusivo) Uma célula lógica correspondente a uma função lógica XOR, ou seja, OR exclusivo, onde a saída S é igual a 1 quando apenas uma das entradas A ou B for igual a 1. Quando ambas as entradas forem iguais a 0, ou iguais a 1, teremos que a saída S recebe o valor 0. Na figura 4.24 é apresentado um conjunto de portas lógicas que implementam uma função XNOR, ou seja, quando apenas uma das entradas for 1, a saída apresentará o valor inverso, isto é, um zero lógico. A 0 0 1 1 B 0 1 0 1 S 1 0 0 1 S = AB Figura 4.24 - Conjunto de portas lógicas que implementam uma função XNOR A 0 0 1 1 B 0 1 0 1 S 0 1 1 0 Figura 4.25 - Porta XOR implementada com chaves A solução composta por portas lógicas apresentada na figura 4.24 é composta de 10 transistores, enquanto que a solução com chaves é composta de 4 transistores, que passará a 6 transistores se colocarmos um inversor na saída formando um XNOR.

40. Referências 1- Semiconductor Device Modeling with Spice (Paolo Antognetti & Giuseppe Massobrio) 2- CMOS - circuit design, layout and simulation (R. Jacob Baker, Harry W. Li, David Boyce) 3 - Mosfet Modeling & Bsim user’s guide (Yuhua Cheng, Chenming Hu) 4- Operation and Modeling of the Mos Transistor (Yannis Tsividis) 5- Orcad’s manual 6- IEEE - Transactions on Electron Devices n9 - September 1983 (1219-1228) Site na Internet: Contém vários modelos de simulação de circuitos http://sc.tamu.edu/help/hspice/html_doc/manual/hspice-128.html F I M
