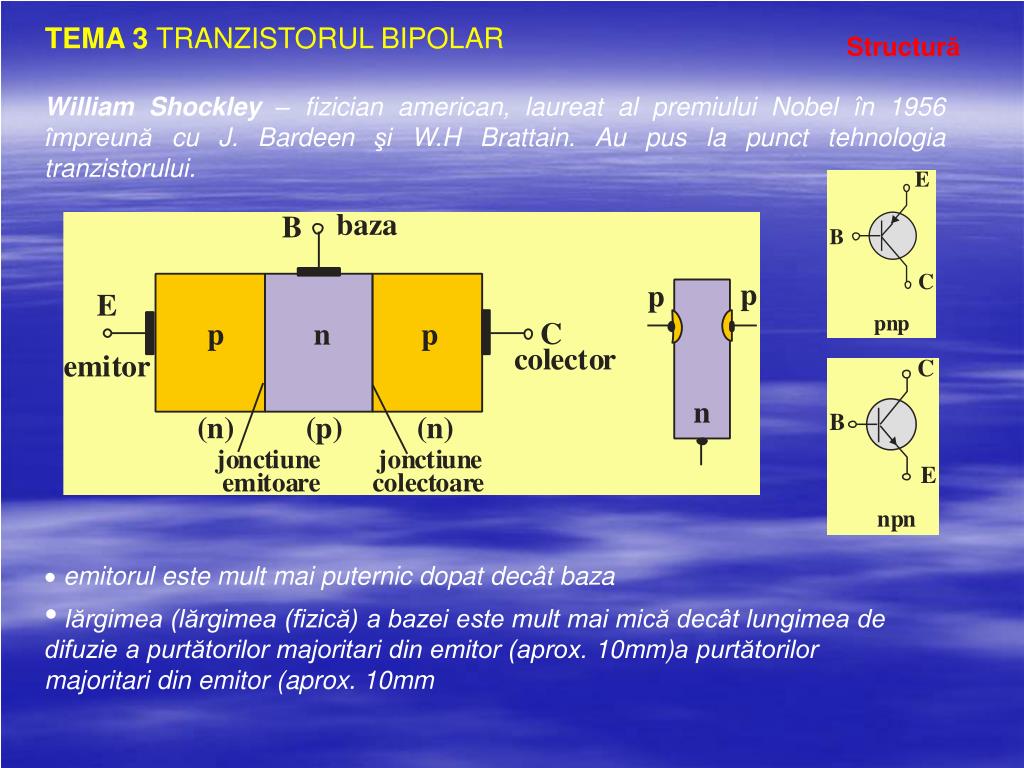

  1. TEMA 3TRANZISTORUL BIPOLAR Structură William Shockley – fizician american, laureat al premiului Nobel în 1956 împreună cu J. Bardeen şi W.H Brattain. Au pus la punct tehnologia tranzistorului. • emitorul este mult mai puternic dopat decât baza • lărgimea (lărgimea (fizică) a bazei este mult mai mică decât lungimea de difuzie a purtătorilor majoritari din emitor (aprox. 10mm)a purtătorilor majoritari din emitor (aprox. 10mm

  2. TEMA 3TRANZISTORUL BIPOLAR Funcţionare tranzistorul bipolar este un element activ comandat în curent a - factor de curent b - factor de amplificare al curentului continuu

  3. TEMA 3TRANZISTORUL BIPOLAR Conexiuni emitor comun bază comună colector comun

  4. Caracteristici statice TEMA 3TRANZISTORUL BIPOLAR caracteristica de ieşire caracteristica de transfer în curent caracteristica de transfer invers în tensiune caracteristica de intrare

  5. TEMA 3TRANZISTORUL BIPOLAR Caracteristici statice caracteristica de transfer în tensiune regimurile de funcţionare ale tranzistorului bipolar regimul blocat DE şi DC - blocate, IC = 0, UCE = Ec regimul în zona activăDE – conducţie, DC – blocată, regimul saturat: DE şi DC – conducţie,

  6. TEMA 3TRANZISTORUL BIPOLAR Polarizarea Polarizarea cu divizor de tensiune în bază R1, zeci – sute de kW R2, kW –zeci de kW Rc < 10kW - sute de W - kW

  7. TEMA 3TRANZISTORUL BIPOLAR Polarizarea dreapta de sarcină, punct static de funcţionare

  8. TEMA 3TRANZISTORUL BIPOLAR Polarizarea Stabilizarea termică a punctului static de funcţionare ambalare termică

  9. TEMA 3TRANZISTORUL BIPOLAR Polarizarea Polarizarea prin curentul de bază

  10. TEMA 3TRANZISTORUL BIPOLAR Polarizarea Importanţa curentului de bază Dacă IB = 0, Dacă IB = 5 mA, atunci Dacă IB = 50 mA, atunci

  11. TEMA 3TRANZISTORUL BIPOLAR Regimul dinamic • pe toată durată aplicării semnalului variabil la intrare, punctul de funcţionare nu părăseşte porţiunea de caracteristică de transfer corespunzătoare zonei active de funcţionare. • pe această porţiune caracteristica de transfer este liniară.

  12. TEMA 3TRANZISTORUL BIPOLAR Regimul dinamic parametrii hibrizi

  13. TEMA 3TRANZISTORUL BIPOLAR Alte tipuri de tranzistori bipolari Tiristorul(SCR – Silicon Controlled Rectifier) - două structuri complementare de tip tranzistor

  14. TEMA 3TRANZISTORUL BIPOLAR Alte tipuri de tranzistori bipolari Tiristorul - redresarea comandată Observaţie - tiristorul fără electrodul de comandă (poartă) se numeşte dinistor sau diodă de comutaţie (Shockley).

  15. TEMA 3TRANZISTORUL BIPOLAR Alte tipuri de tranzistori bipolari Triacul dispozitiv asemănător tiristorului dar care poate intra în conducţie în ambele sensuri o structură de tip triac fără poartă se numeşte diac comanda “aprinderii” triacurilor

  16. TEMA 3TRANZISTORUL BIPOLAR Alte tipuri de tranzistori bipolari Tranzistorul Schottky tranzistor bipolar Fototranzistorul efectul fotoelectric intern
