第四节 机车的电气制动

制动. 机械制动. 电气制动. (. ). 常备. 电阻制动. 再生制动. 能耗电阻制动. 加馈电阻制动. 第四节 机车的电气制动. 一、电气制动原理. 二、制动分类 :. 三、电阻制动. 1、 电阻制动的优点(相对与机械制动) 提高运行的安全性:可使列车高速运行时具有较大的制动力,可快速停车; 可减小列车闸瓦与轮缘的磨损 :100t/km/ 年 ; 可提高列车的运行速度:下坡速度可提高 8%; 节能:下坡速度大,可充分利用下坡的势能; 易于实现自动控制:可通过电子控制系统实现恒流、恒速、恒功及粘着限制等控制。. 三、电阻制动(续 1 ).

liang
Télécharger la présentation

第四节 机车的电气制动

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 制动 机械制动 电气制动 ( ) 常备 电阻制动 再生制动 能耗电阻制动 加馈电阻制动 第四节 机车的电气制动 • 一、电气制动原理 • 二、制动分类:

  2. 三、电阻制动 1、电阻制动的优点(相对与机械制动) • 提高运行的安全性:可使列车高速运行时具有较大的制动力,可快速停车; • 可减小列车闸瓦与轮缘的磨损:100t/km/年; • 可提高列车的运行速度:下坡速度可提高8%; • 节能:下坡速度大,可充分利用下坡的势能; • 易于实现自动控制:可通过电子控制系统实现恒流、恒速、恒功及粘着限制等控制。

  3. 三、电阻制动(续1) 2、缺点 低速时制动力线性下降,使列车制停缓慢。 措施: • 将电阻分级:高速时,电阻大;低速时,减小电阻,提高制动力; • 采用加馈电阻制动:低速时,在电枢内串联一个电源与电枢电压相加,增大制动力电流,从而提高制动力; • 与机械制动配合:高速时,采用电制动为主,低速时配上机械制动,保证整车的制动力。

  4. 三、电阻制动(续2) • 3、电阻制动范围 制动时的基本方程: 其中:Cm-电机转矩常数 Ce-电势常数 得到转矩表达式:

  5. 三、电阻制动(续3) • 将制动力矩与转速转换至制动力和速度: 其中: m-电机的个数 μ-齿轮传动比 η-电机效率与齿轮传动效率之积 Dk-机车动轮直径

  6. 三、电阻制动(续4) 或者:

  7. 三、电阻制动(续5) • 2、制动范围 • 制动必须在OABCDE范围内安全运行。安全运行区由5条限制曲线构成: • OA:最大励磁电流限制 AB:粘着限制曲线 BC:最大制动电流限制 CD:牵引电机的安全换向限制 DE:机车结构速度限制

  8. 三、电阻制动(续6) • 3、分级制动的效果 在低速时,RZ由1.0005Ω降至0.6Ω时,恒磁通控制,制动力增大; • 4、加馈制动效果 在低速时,可通过加馈制动恒制动力制停。

  9. 三、电阻制动(续7) • 5、电阻制动主电路 SS1机车6台电机共用一个整流电流,励磁绕组串联。

  10. 三、电阻制动(续8) SS9电制动电路简化原理图

  11. SS9 机车电制动特性曲线 B=f(v) 三、电阻制动(续9)

  12. 1、再生制动的优点 节能10-15%; 制动范围宽,防滑性能好; 2、再生制动的不足 功率因数低,仅6G仅0.5; 谐波成份多,对电网污染大; 控制系统复杂; 采用全桥对控制可靠性要求高;丢失触发脉冲时容易发生再生颠覆。 对线路要求较高。 四、再生制动

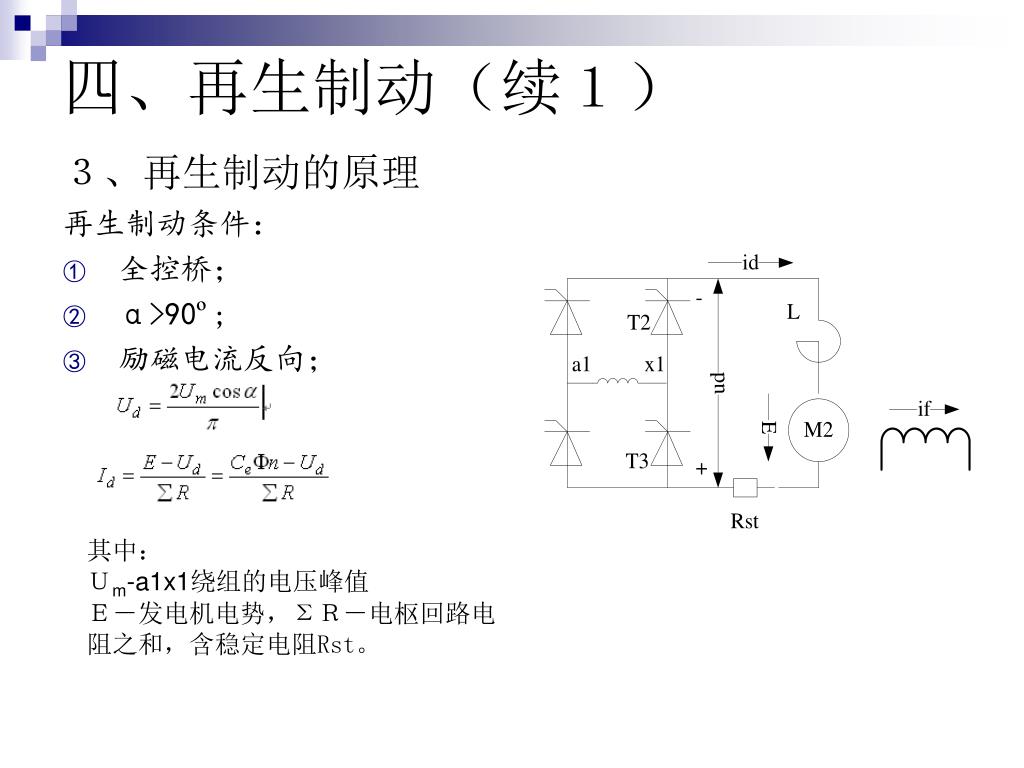

  13. 3、再生制动的原理 再生制动条件: 全控桥; α>90º; 励磁电流反向; 四、再生制动(续1) 其中: Um-a1x1绕组的电压峰值 E-发电机电势,ΣR-电枢回路电阻之和,含稳定电阻Rst。

  14. 四、再生制动(续2) • Rst-稳定电阻的作用  电枢回路的电阻很小,Ud的微小变化会引起Id的变化很大,使控制困难。Rst可以减少Id 对Ud的敏感性。但Rst太大会影响制动能量的回收效果,所以要综合考虑。   8K机车Rst=0.45Ω消耗1/3的制动功率

  15. 四、再生制动(续3) • 4、再生制动调节过程 再生制动分3个过程: • BC段:调节励磁电流if   高速时为了提高功率因数保持Ud最大,调节励磁电流调节制动力,随速度减小,励磁电流逐渐增大至最大值。高速时控制受安全换向和制动功率限制。

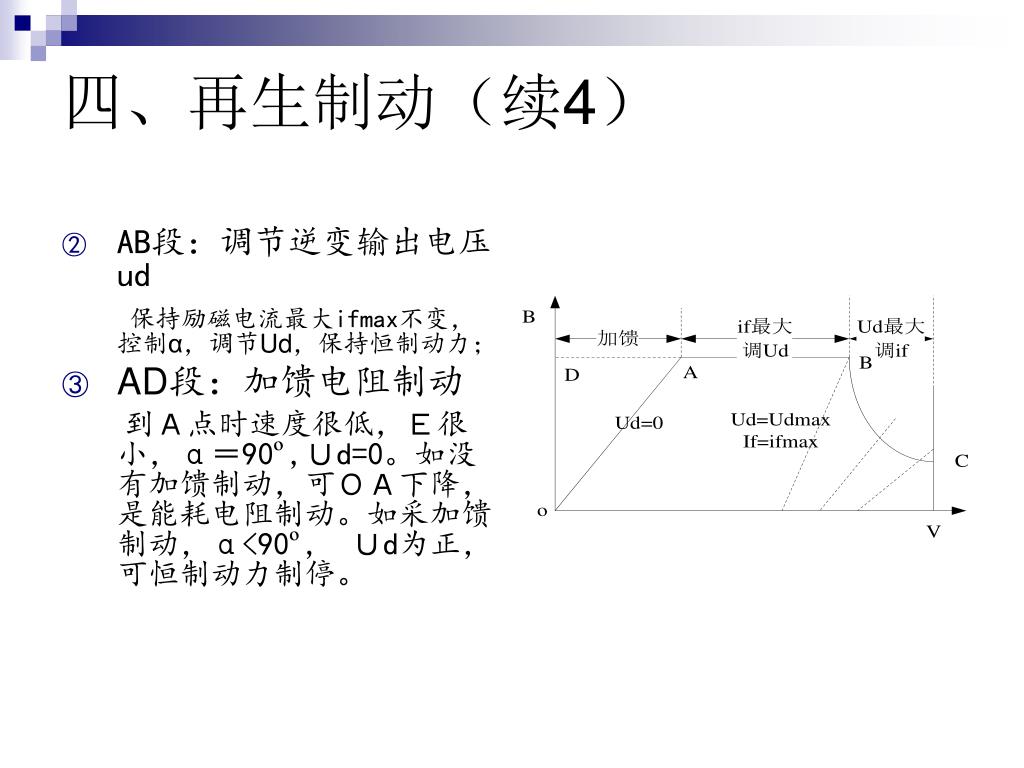

  16. 四、再生制动(续4) • AB段:调节逆变输出电压ud 保持励磁电流最大ifmax不变,控制α,调节Ud,保持恒制动力; • AD段:加馈电阻制动 到A点时速度很低,E很小,α=90º,Ud=0。如没有加馈制动,可OA下降,是能耗电阻制动。如采加馈制动,α<90º, Ud为正,可恒制动力制停。

  17. 四、再生制动(续5) 5、提高功率因数方法 • 采用不对称触发; • 采用多段桥串联; • 加装功率因数补偿器。 6、再生制动主电路    8K机车制动时,全控桥再生接电机;半控桥整流控制励磁电流。 作业: 1、分析恒制动力,加馈电阻制动过程,写出其电网消耗功率表达式; 2、分析再生制动时不对称触为何可提高功率因数。
