  1. tartalomjegyzék • méretezés • kötések • rugók, állványok • csapágyak • tengelyek • tengelykapcsolók • hajtások.... • mechanizmusok

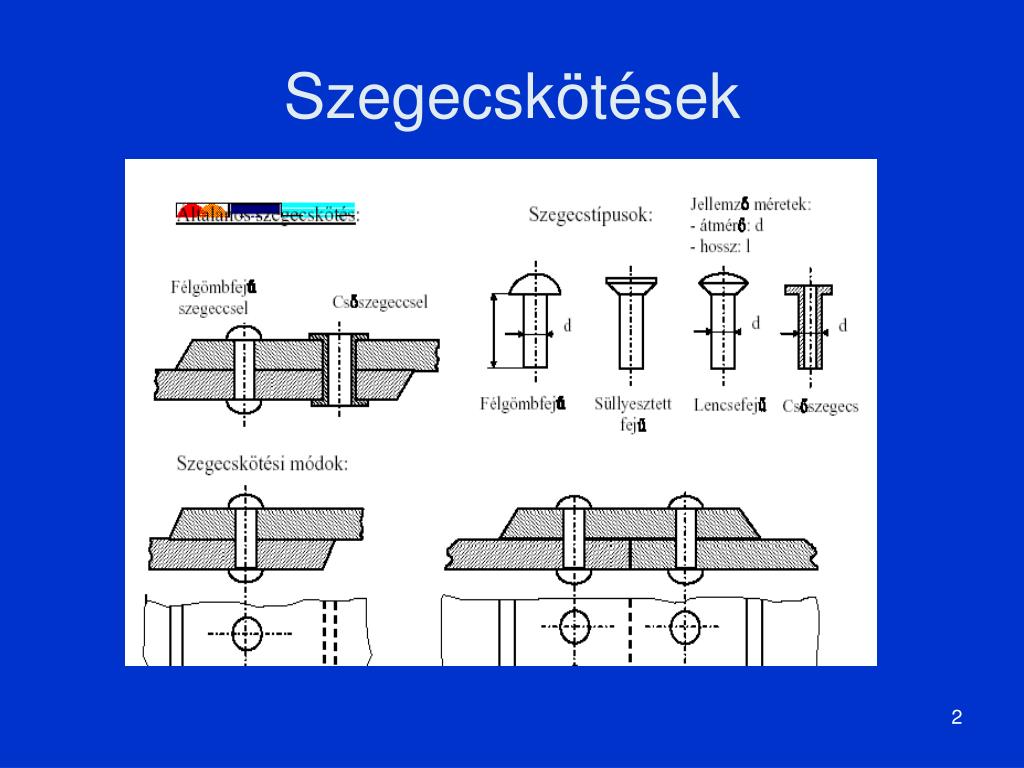

  2. Szegecskötések

  3. gépelemek….

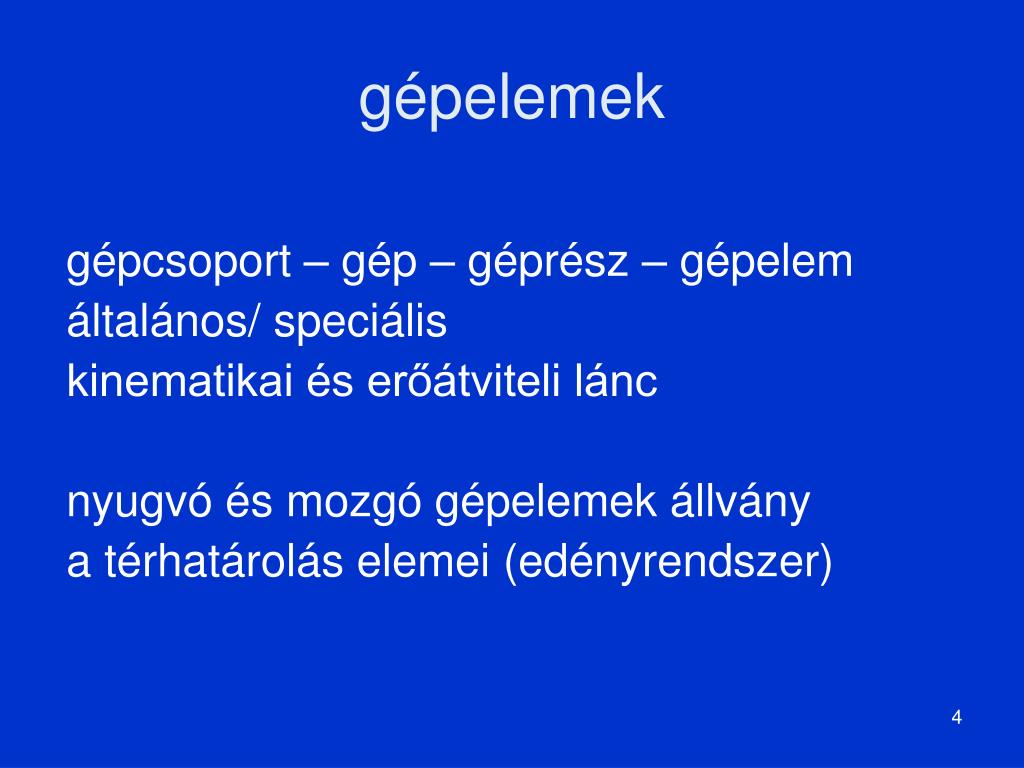

  4. gépelemek gépcsoport – gép – géprész – gépelem általános/ speciális kinematikai és erőátviteli lánc nyugvó és mozgó gépelemek állvány a térhatárolás elemei (edényrendszer)

  5. rajzok 1 gsz1_L

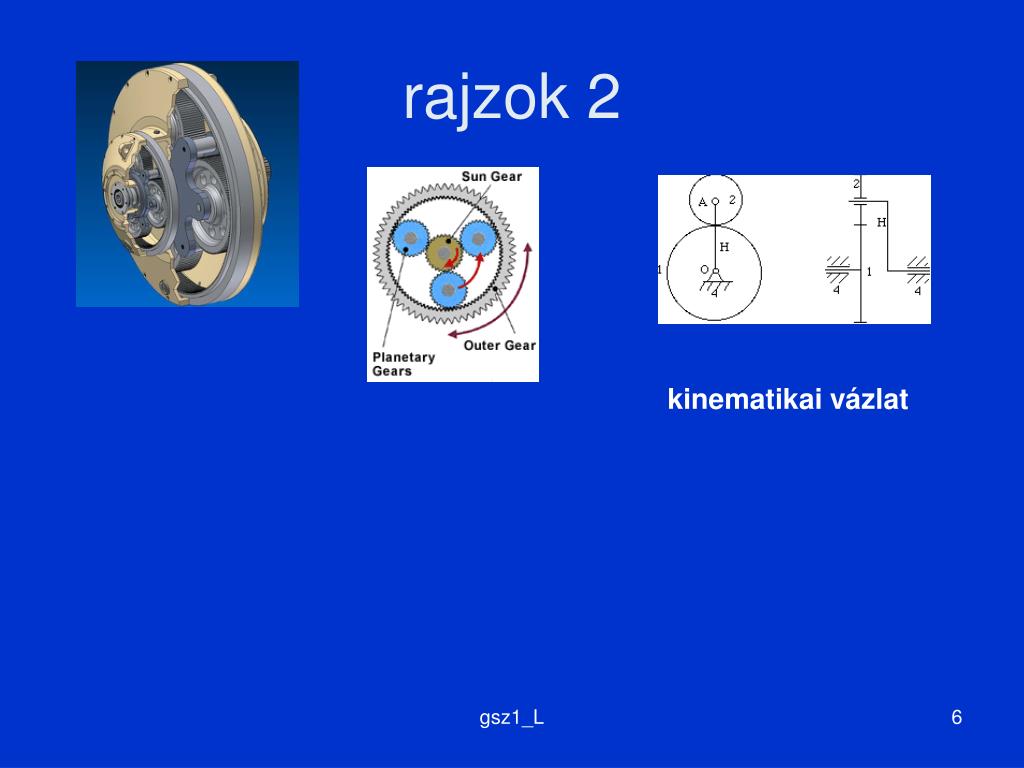

  6. rajzok 2 kinematikai vázlat gsz1_L

  7. rajzok 2 kinematikai vázlat gsz1_L

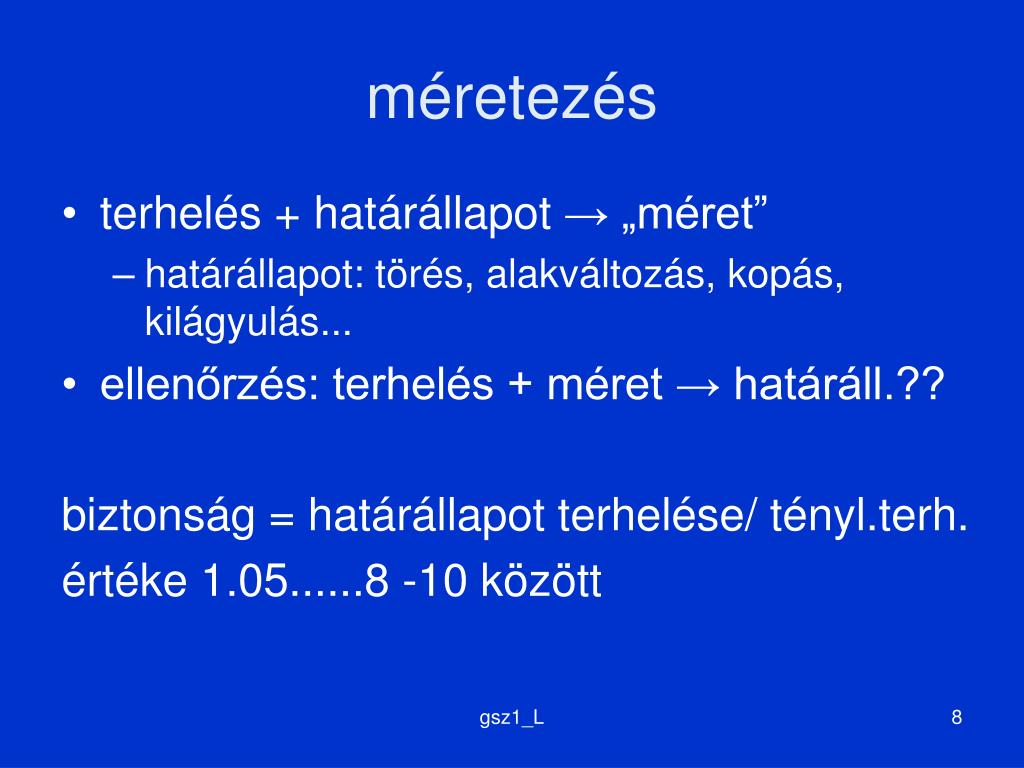

  8. méretezés • terhelés + határállapot → „méret” • határállapot: törés, alakváltozás, kopás, kilágyulás... • ellenőrzés: terhelés + méret → határáll.?? biztonság = határállapot terhelése/ tényl.terh. értéke 1.05......8 -10 között gsz1_L

  9. terhelések 1. • mechanikai, hő, elektromos.... • terhelés → igénybevétel egyszerű húzás,nyomás, hajlítás (σ) nyírás, csavarás () összetett gsz1_L

  10. terhelések 2. • térbeli változás nyugvó / mozgó • időbeni változás: statikus, dinamikus, fárasztó (ismétlődő) anyagjellemzők: szakítószilárdság (Rm) folyáshatár (ReH), kifáradási határ (RD) gsz1_L

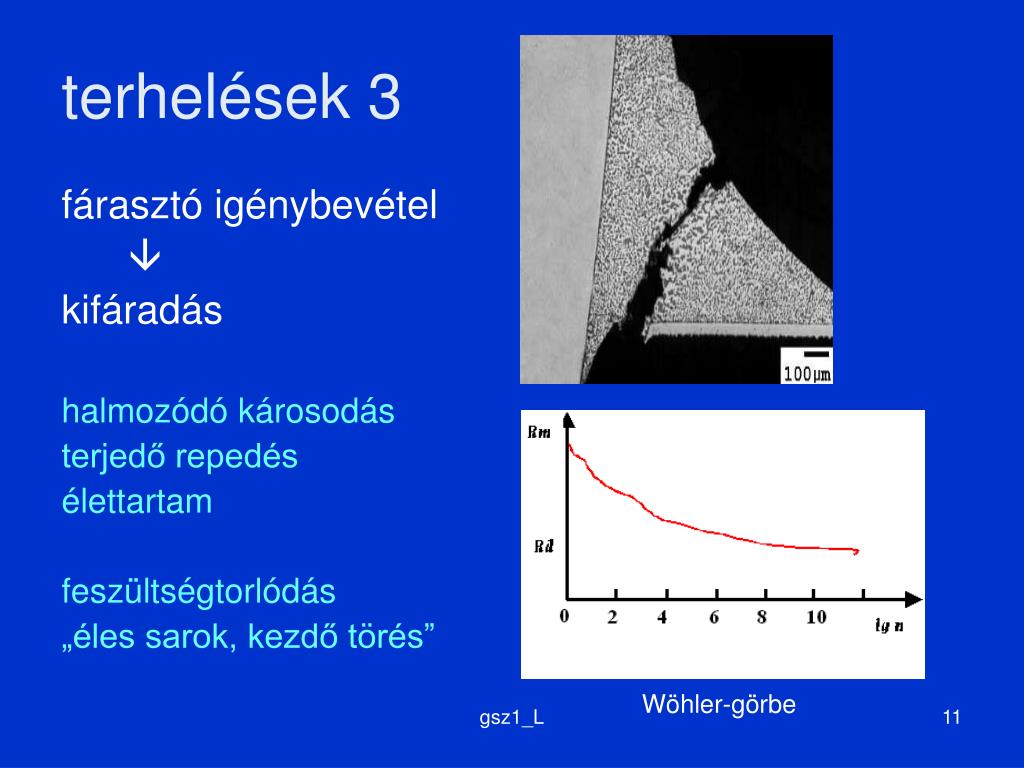

  11. terhelések 3 fárasztó igénybevétel  kifáradás halmozódó károsodás terjedő repedés élettartam feszültségtorlódás „éles sarok, kezdő törés” Wöhler-görbe gsz1_L

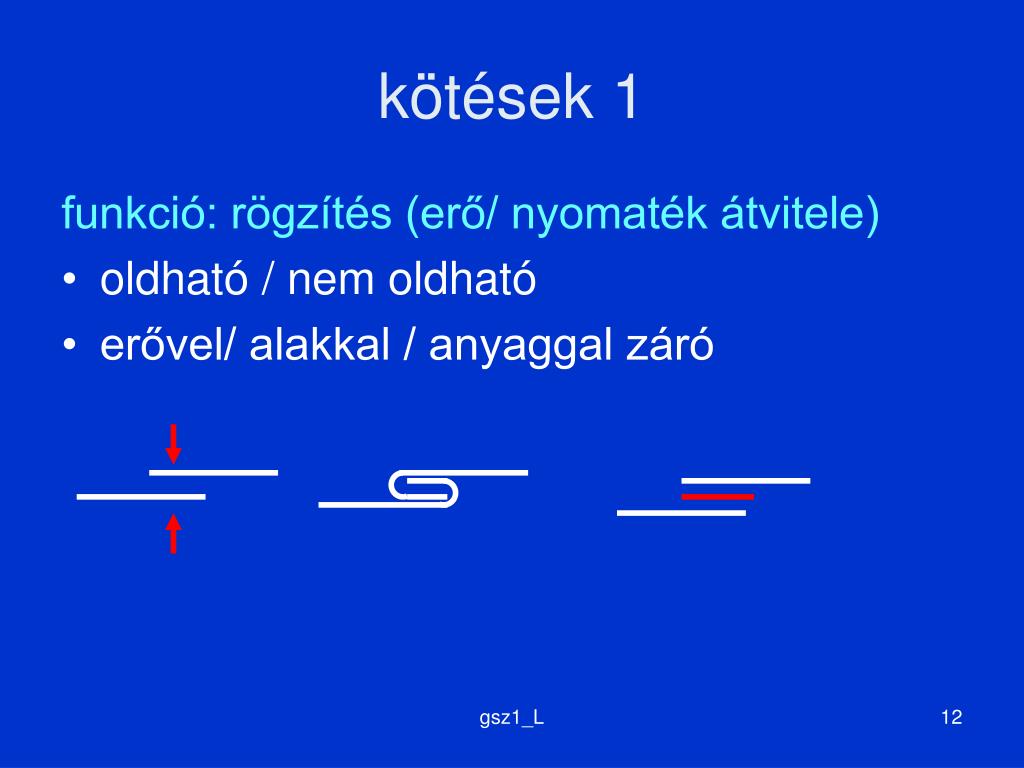

  12. kötések 1 funkció: rögzítés (erő/ nyomaték átvitele) • oldható / nem oldható • erővel/ alakkal / anyaggal záró gsz1_L

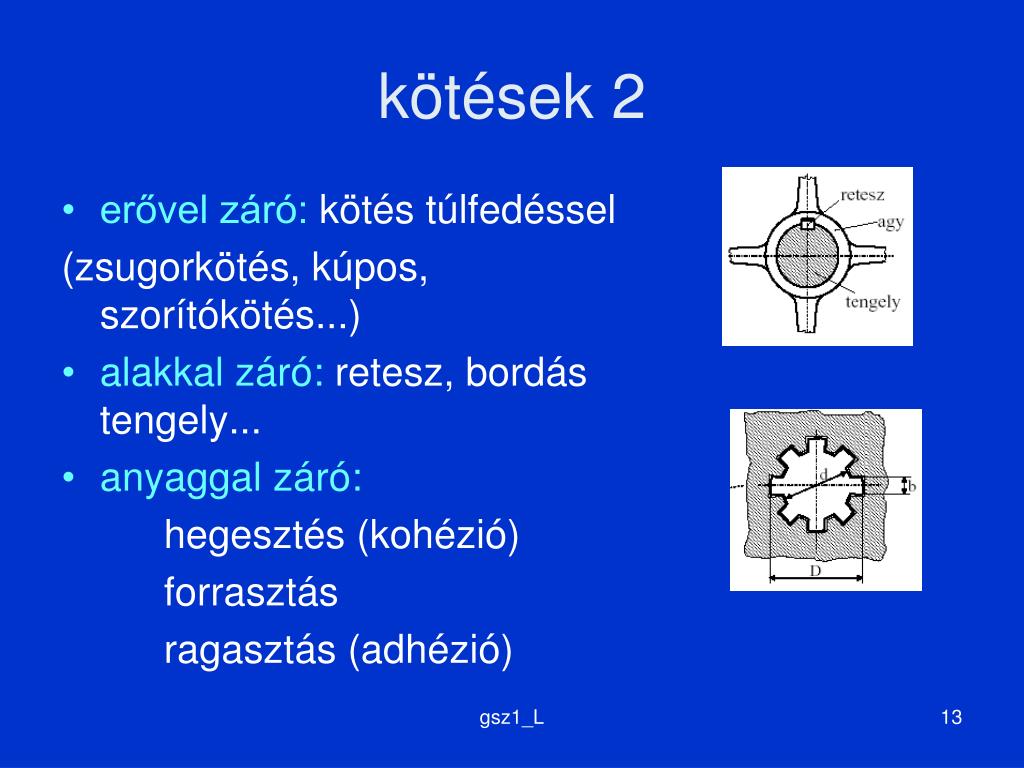

  13. kötések 2 • erővel záró: kötés túlfedéssel (zsugorkötés, kúpos, szorítókötés...) • alakkal záró: retesz, bordás tengely... • anyaggal záró: hegesztés (kohézió) forrasztás ragasztás (adhézió) gsz1_L

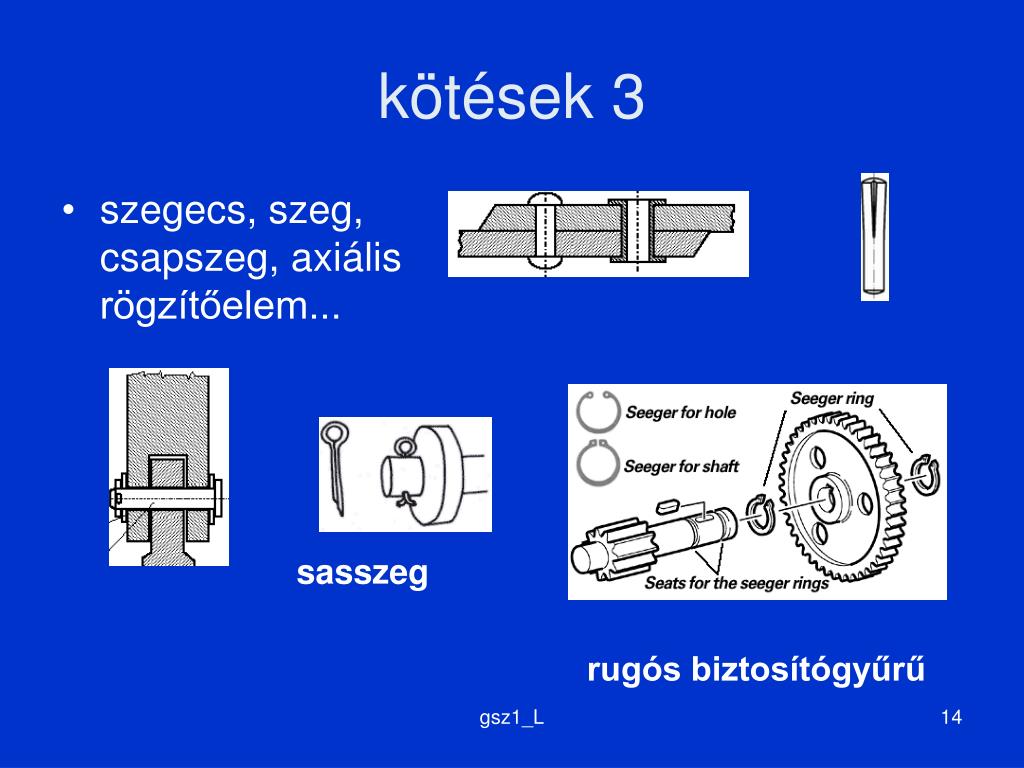

  14. kötések 3 • szegecs, szeg, csapszeg, axiális rögzítőelem... sasszeg rugós biztosítógyűrű gsz1_L

  15. csavarkötések fejescsavar (csavar, anya, alátét) ászokcsavar hernyócsavar fej/ anya alakja csavarbiztosítás előfeszítés mozgatóorsók gsz1_L

  16. állvány (gépváz) • acél, öntöttvas, beton, műanyagbeton • öntött/ hegesztett • alapkeret, oldalfal, karos....+burkolat • merevség • pontosság gsz1_L

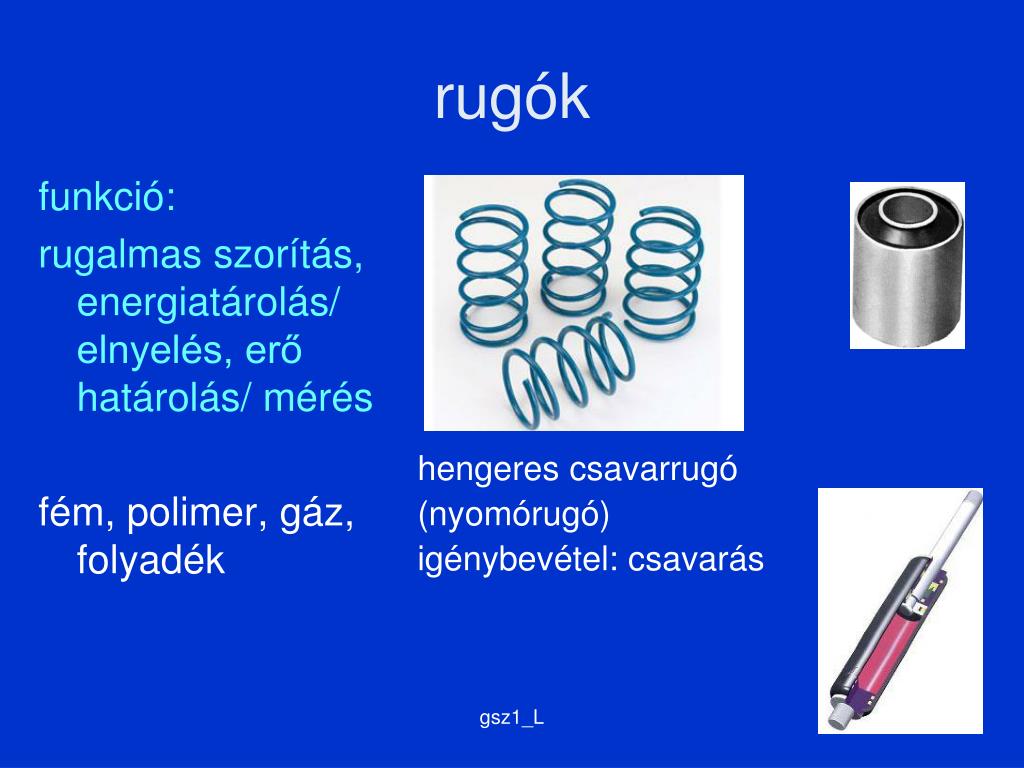

  17. funkció: rugalmas szorítás, energiatárolás/ elnyelés, erő határolás/ mérés fém, polimer, gáz, folyadék rugók hengeres csavarrugó (nyomórugó) igénybevétel: csavarás gsz1_L

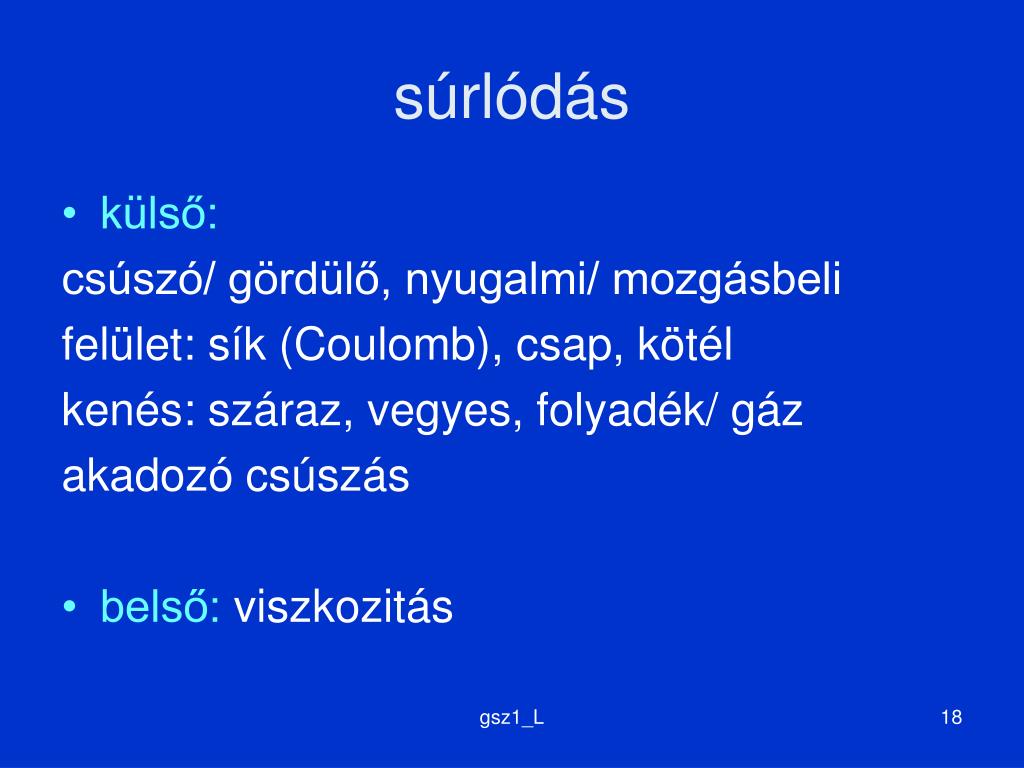

  18. súrlódás • külső: csúszó/ gördülő, nyugalmi/ mozgásbeli felület: sík (Coulomb), csap, kötél kenés: száraz, vegyes, folyadék/ gáz akadozó csúszás • belső: viszkozitás gsz1_L

  19. csapágy/ vezeték funkció: súrlódás csökkentése, (beálló) megtámasztás működési elv: felületek elválasztása: siklócsapágy mágnescsapágy gördülés: gördülőcsapágy gsz1_L

  20. siklócsapágy • kenés: folyadék, gáz, szilárd anyag hidro/aerostatikus (külső energiaforrás) hidrodinamikus (mozgás, szűkülő rés, kenőanyag) radiális, axiális (talp) kenés, kenőanyag! gsz1_L

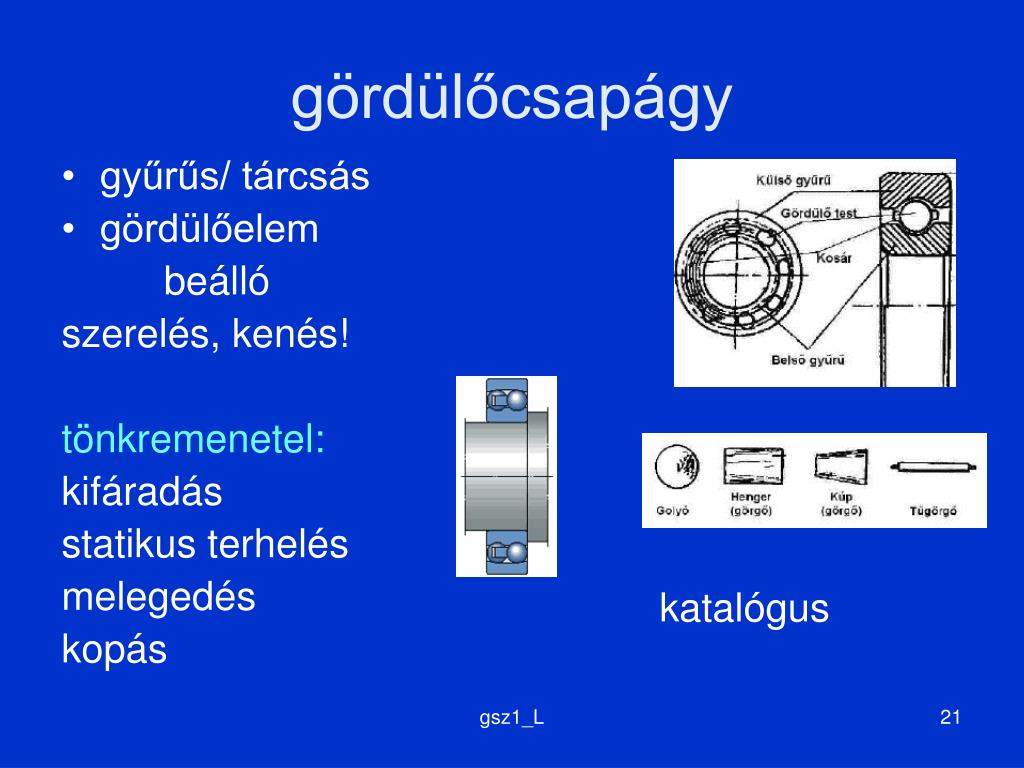

  21. gördülőcsapágy • gyűrűs/ tárcsás • gördülőelem beálló szerelés, kenés! tönkremenetel: kifáradás statikus terhelés melegedés kopás katalógus gsz1_L

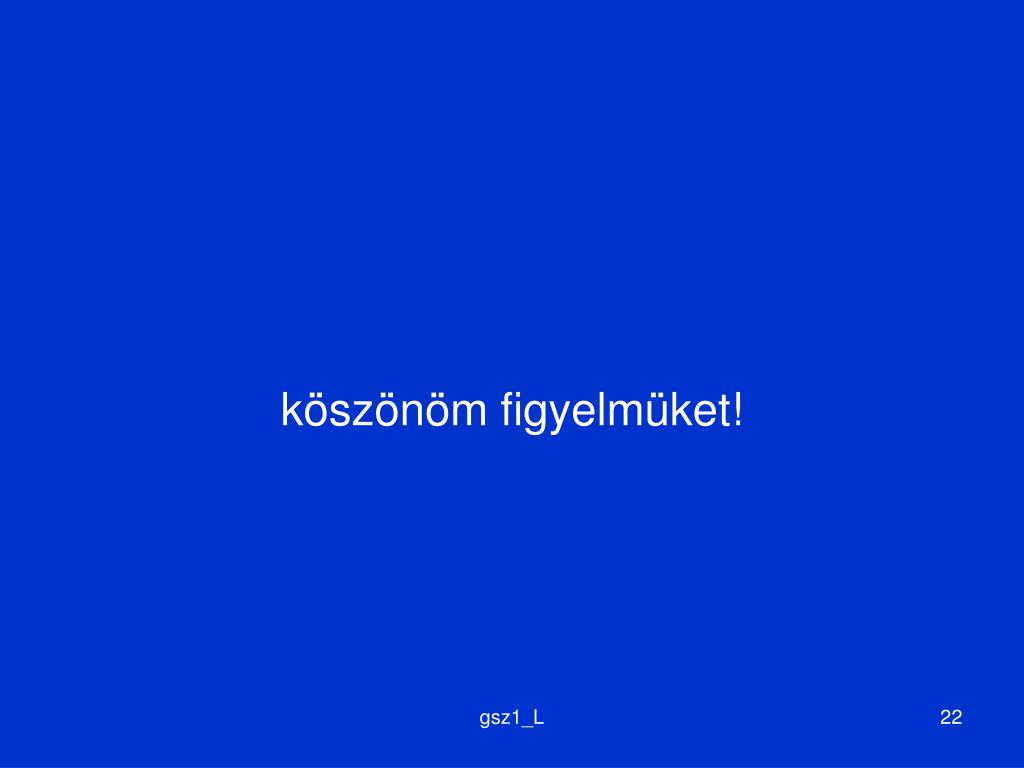

  22. köszönöm figyelmüket! gsz1_L
