COMENZI PENTRU INSERAREA UNUI TEXT FORMATAREA UNUI TEXT ALINIEREA UNUI TEXT

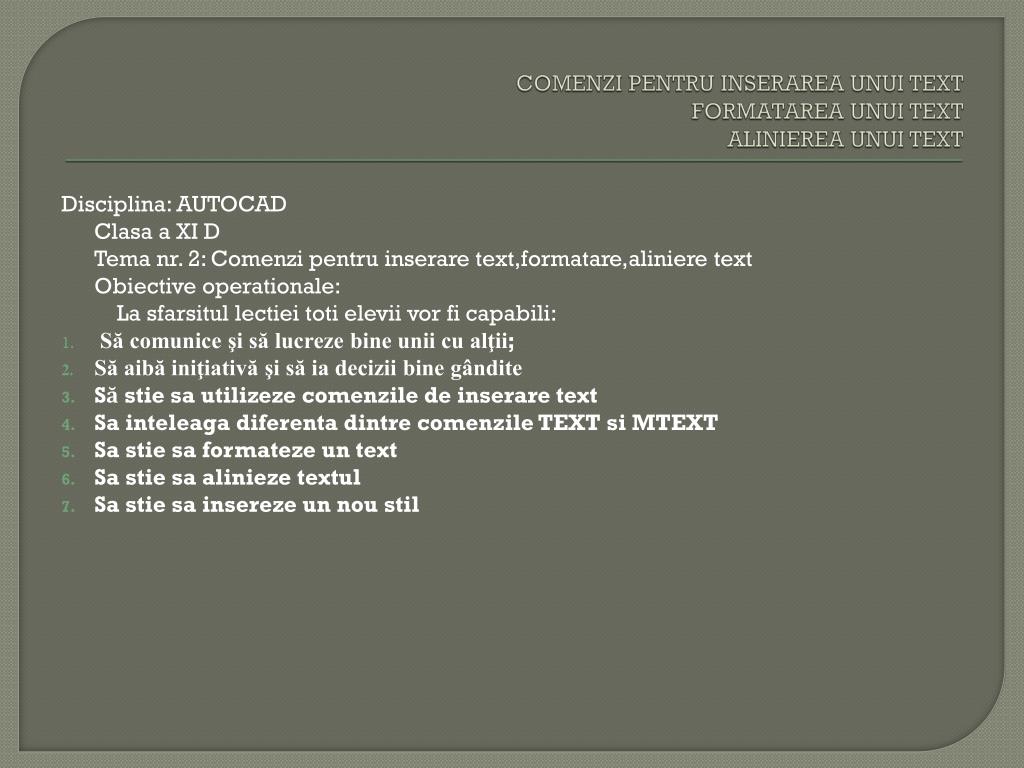

1. COMENZI PENTRU INSERAREA UNUI TEXTFORMATAREA UNUI TEXTALINIEREA UNUI TEXT Disciplina: AUTOCADClasa a XI DTema nr. 2: Comenzipentruinseraretext,formatare,aliniere textObiectiveoperationale:    La sfarsitullectieitotieleviivorficapabili: Să comunice şi să lucreze bine unii cu alţii; Să aibă iniţiativă şi să ia decizii bine gândite Să stie sa utilizeze comenzile de inserare text Sa inteleaga diferenta dintre comenzile TEXT si MTEXT Sa stie sa formateze un text Sa stie sa alinieze textul Sa stie sa insereze un nou stil

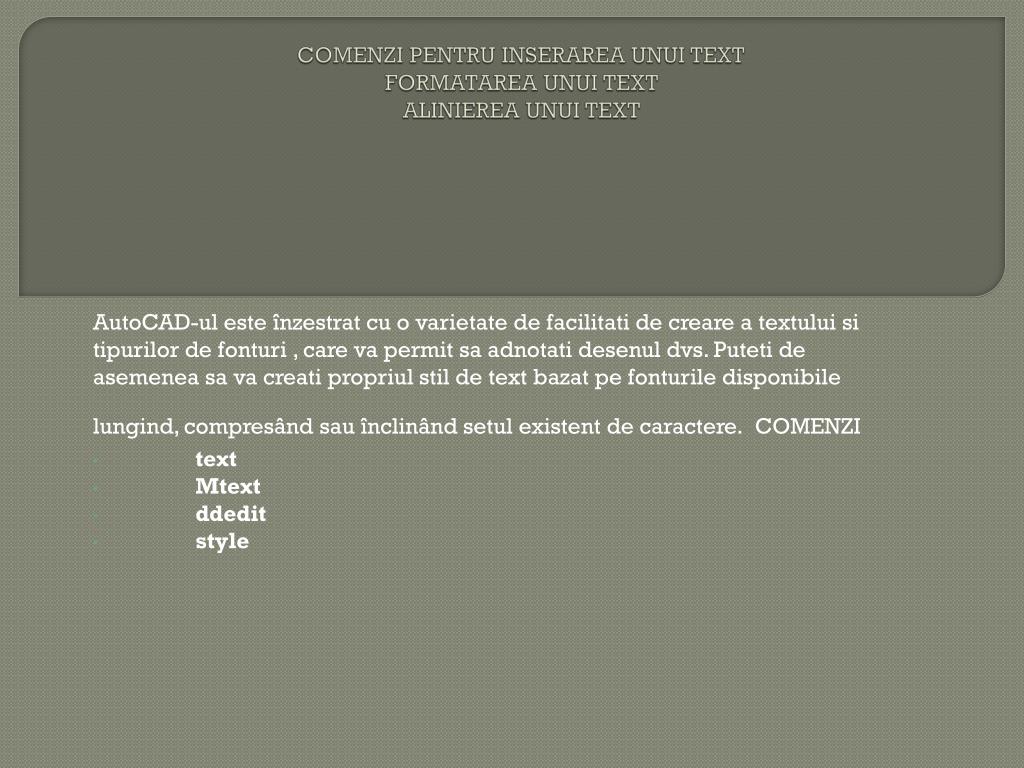

2. COMENZI PENTRU INSERAREA UNUI TEXTFORMATAREA UNUI TEXTALINIEREA UNUI TEXT AutoCAD-ulesteînzestrat cu o varietate de facilitati de creare a textuluisitipurilor de fonturi , care va permit saadnotatidesenuldvs. Puteti de asemeneasavacreatipropriulstil de text bazatpefonturiledisponibilelungind, compresândsauînclinândsetul existent de caractere.COMENZI text Mtext ddedit style

3. Comanda:TEXT • TEXT-comanda ce permite înscrierea textelor sub AUTOCAD • Meniul: DRAW  Text • Command: TEXT • Justify/Style/Start Point: Start point– optiune implicita; textul va avea stilul curent, aliniat la stânga. Height – se da o valoare ce reprezintaînaltimea caracterelor Rotationangle – se da unghiul fata de orizontala sub care se va scrie textul Text – se va scrie textul care va fi inscriptionat • Style– permite setarea unui anumit tip de scriere (stil de scriere). Acest stil trebuie definit în prealabil cu comanda “style” • Justify– modul de aliniere a textului

4. Comanda: STYLE • STYLE - comandacepermitecreareaunuianumitstil de scriere • Meniul: FORMAT  Text Style • Command: STYLE – aparitiauneicasete de dialog • Fontul • –        caracteristica de baza a textului • –        fisiere de fonturi: - tip shade (.shx) • Font name –        permitealegereaunuianumit font pentru text • Fisierele de fonturiROMANSsiSIMPLEX – se aseamanafoartemult cu caractereleutilizateînscriereatehnicastandardizata.

5. Scrierea textelor Tipul fontului- fonturile în AUTOCAD sunt continute în fisiere de tip .SHP sau .SHX Înaltimea scrisului Factorul de latime – width factor–controleaza dimensiunea pe orizontala a caracterelor Unghiul de înclinare a caracterelor–obliquing angle Indicatorul de scriere inversa–reflectat în oglinda - backwards Indicatorul de scriere rasturnata–up-sidedown Indicatorul de orientare a scrierii–(vertical – litereleunui cuvânt sunt dispuse una sub alta)

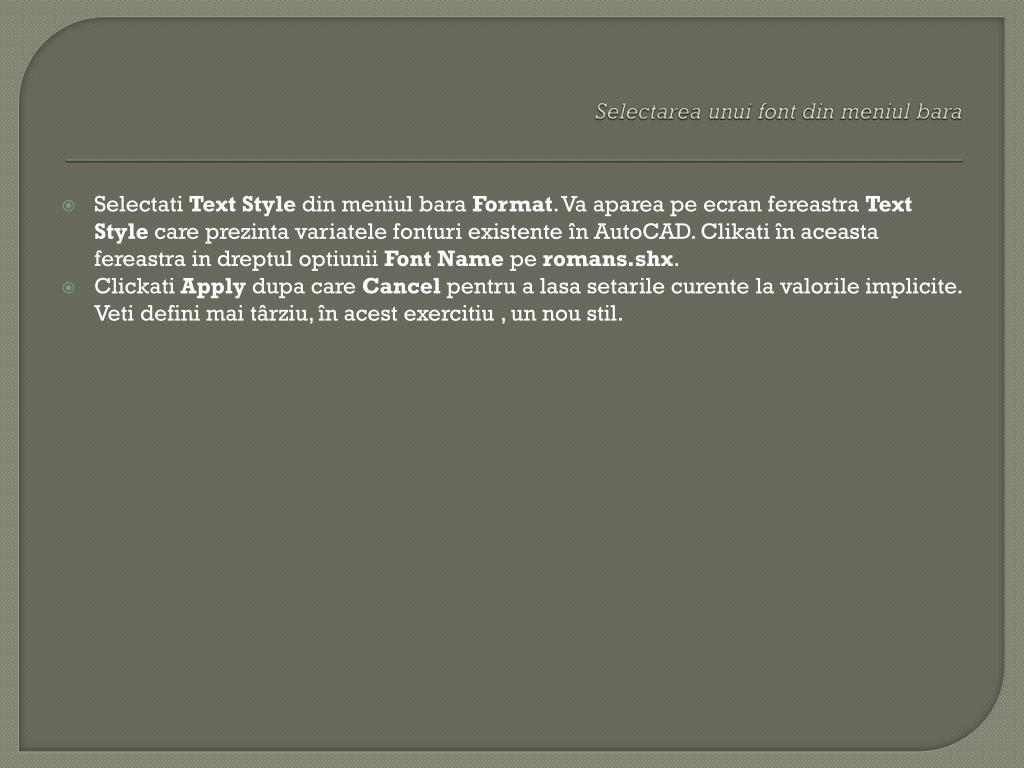

6. Selectareaunui font din meniulbara SelectatiText Style din meniulbaraFormat. VaapareapeecranfereastraText Style care prezintavariatelefonturiexistenteîn AutoCAD. Clikatiînaceastafereastra in dreptuloptiuniiFont Nameperomans.shx. ClickatiApplydupa care Cancelpentru a lasasetarilecurente la valorileimplicite. Vetidefinimaitârziu, înacestexercitiu , un noustil.

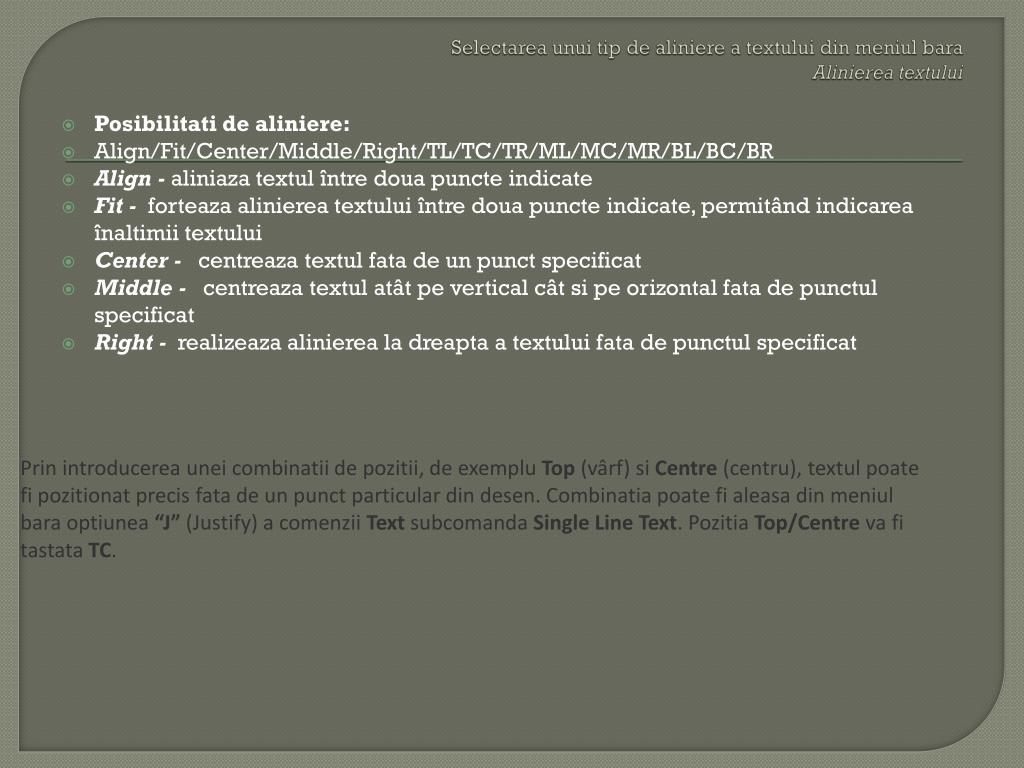

7. Selectareaunui tip de aliniere a textului din meniulbaraAliniereatextului Prinintroducereauneicombinatii de pozitii, de exempluTop (vârf) siCentre (centru), textulpoatefipozitionatprecisfata de un punct particular din desen. Combinatiapoatefialeasa din meniulbaraoptiunea“J” (Justify) a comenziiText subcomanda Single Line Text. PozitiaTop/CentrevafitastataTC. Posibilitati de aliniere: Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR Align - aliniazatextul între doua puncte indicate Fit-forteaza alinierea textului între doua puncte indicate, permitând indicarea înaltimii textului Center -centreaza textul fata de un punct specificat Middle - centreaza textul atât pe vertical cât si pe orizontal fata de punctul specificat Right - realizeaza alinierea la dreapta a textului fata de punctul specificat

8. Diagramaurmatoareprezintapozitiileprincipale de aliniere care pot fiutilizateîn AutoCAD

9. Creareaunuinoustil de text Vetivedea din desenul de referinta ca textul“REVIZII”estecreatutilizândaliniereaverticala a literelor. Pentru a produce acestefectestenevoiesacreati un noustil de text . SelectatiText Style din meniulbaraFormat. Aceastaoptiunevavapermitesadefinitistilurile de care avetinevoie. SelectatibutonulNew, tastati ca numepentrunoulstil“VERTICAL” dupa care selectati “OK”. Selectatifontulromans.shx din Font namesibifaticasutaVertical,selectatiApllydupa care selectatiCancel.

11. Comenzi de editare: • Comanda:DDEDIT estemai rapida si mai comoda, se utilizeaza când se doreste doar modificarea continutului textului • Meniul: MODIFY  OBJECT  TEXT... • Command: DDEDIT Select an annotationobject – cere selectarea textului de modificat Undo – permite anularea efectului comenzii si revenirea la textul initial
