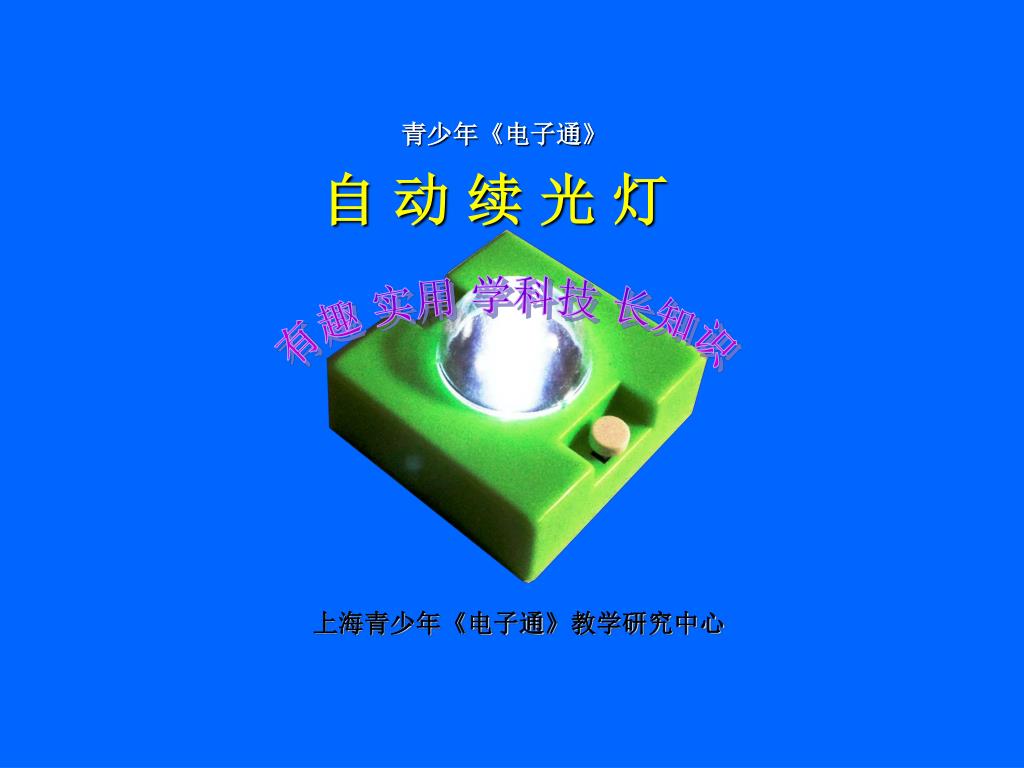

  1. 青少年《电子通》 自 动 续 光 灯 有趣 实用 学科技 长知识 上海青少年《电子通》教学研究中心

  2. 拆拆 装装 技师之路 制作过程以装配为主，电路板 已经加工好了，电路也不需要 进行调试；但是，装配好以后 需要进行一些应用方面的实验。

  3. 原理图（schematic） 这是一张对你也许是似曾相识的原理图；不错，它在光敏延 时灯中出现过。两者的原理是一样的，但是制作的形式完全不同； 自动续光灯告诉你：电子线路怎样从实验走向产品。

  4. 这是印刷线路板（PCB），可以用电子技术专业软件protel99se等，这是印刷线路板（PCB），可以用电子技术专业软件protel99se等， 通过电路图和网络表一键转化而成，还可以在专业程序中进行模拟仿真； 有兴趣的同学，把“protel99se”输入百度去看看吧，那里是一片新天地！ 印刷线路板图PCB（Printed Circuit Board） （我们看到的是单面板铜膜面）

  5. PCB元件面 超高亮发光管 电解电容器 复位开关 电阻 光敏管 二极管 电阻 三极管9014和9013

  6. 组装第1步： 三个“对准” 复位开关 光敏管 发光管 光敏管对准斜圆孔 发光管对准中心孔 复位开关对准方形孔

  7. 组装第2步： 识别电极，安置到位 电路板上标有+号和-号，分 别表示电路连接电源的极性， 分别把它们放置到位，如图： 比较扁平的 是正电极 比较高的 是负电极

  8. 组装第3步： 固定电极 用套件中提供的 带垫圈的平机螺丝， 可以把四个电极固 定在电路板上，而 且使它们通过焊盘 导电。 拧紧螺丝的技巧 是把螺丝的轴线充 分垂直电路板，然 后慢慢把螺丝拧进 去。

  9. 正面图

  10. 组装第4步： 反光片覆盖 缺口对准小孔

  11. 组装第5步： 半球罩安装 注意事项： 透明半球形灯罩 因为塑料材质的原 因是比较脆弱的， 它的三条安装脚容 易断掉，必须小心； 万一出现这种情 况，可以用一点儿 502、氯仿等胶剂 粘结，但是一定要 在老师或大人的指 导下进行。

  12. 组装第6步：安装开关按钮

  13. 组装第7步：固定后盖板

  14. 一般，我们总在环境明亮 的场所进行实验制作，自动 续光灯按设计思想是不会点 亮的；但是，如果用手把光 敏管给遮住了，那么它还是 会亮的；而且，这个现象正 好说明安装正确。 在明亮环境下，复位按钮 是不起作用的；它只有在暗 环境中、且发光管熄灭的情 况下才有复位作用。 所谓复位作用，就是按它 一下，灯就点亮，延时熄灭。 （15页/最后页）
