第十一章标准件与常用件

第十一章标准件与常用件 返回

常用件:国家标准对其部分结构及尺寸参数进行了标准化的零件，如齿轮、弹簧等。 标准件: 就是国家标准将其型式、结构、材料、尺寸、精度及画法等均予以标准化的零件。如螺栓、双头螺柱、螺钉、螺母、垫圈，以及键、销、轴承等，由专门厂家进行大批量生产。返回

一、螺纹及其画法 外螺纹 1、螺纹的形成返回

一、螺纹及其画法 1、螺纹的形成内螺纹返回

一、螺纹及其画法 1、螺纹的形成螺纹倒角返回

一、螺纹及其画法 1、螺纹的形成螺纹收尾返回

一、螺纹及其画法 1、螺纹的形成螺纹退刀槽返回

一、螺纹及其画法 2、螺纹要素（1）螺纹牙型（2）螺纹大径（3）螺纹旋向（4）螺纹线数（5）螺距与导程返回

一、螺纹及其画法 表达螺纹两条线摸得到的画粗线摸不到的画细线 3. 螺纹的规定画法（2）内螺纹的规定画法（1）外螺纹的规定画法（3）螺纹连接的规定画法返回

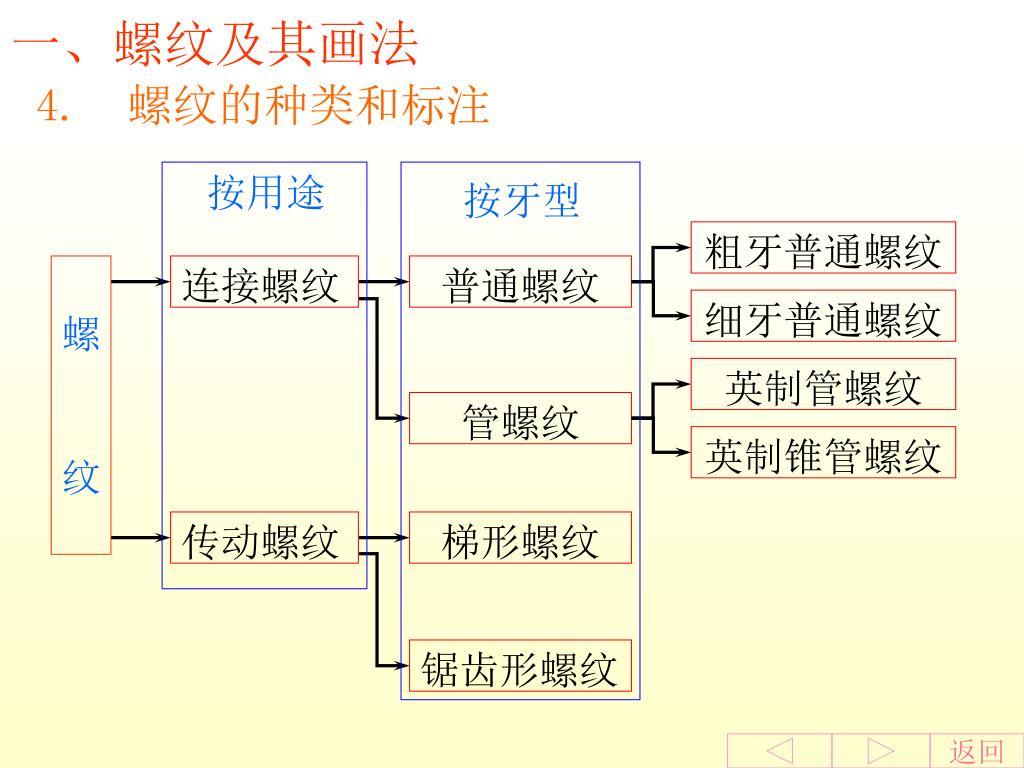

一、螺纹及其画法 按用途按牙型粗牙普通螺纹连接螺纹普通螺纹细牙普通螺纹英制管螺纹管螺纹英制锥管螺纹传动螺纹梯形螺纹锯齿形螺纹 4. 螺纹的种类和标注螺纹返回

一、螺纹及其画法 普通螺纹 4. 螺纹的种类和标注（1）普通螺纹、梯形螺纹、锯齿形螺纹的标注返回

一、螺纹及其画法 4. 螺纹的种类和标注 b.管螺纹的标注返回

二、螺纹紧固件及其连接画法 1、螺纹紧固件的种类及标记双头螺柱六角头螺栓六角螺母六角开槽螺母内六角圆柱头螺钉紧定螺钉开槽圆柱头螺钉开槽沉头螺钉平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母返回

二、螺纹紧固件及其连接画法 1、螺纹紧固件的种类及标记返回

二、螺纹紧固件及其连接画法 公称长度L 2、螺纹紧固件画法（1）螺母（2）螺栓（3）垫圈（4）螺柱（5）螺孔（6）被连接件返回

二、螺纹紧固件及其连接画法 3、螺纹连接的画法（1）螺栓连接的画法返回

二、螺纹紧固件及其连接画法 3、螺纹连接的画法（2）双头螺柱连接的画法返回

二、螺纹紧固件及其连接画法 3、螺纹连接的画法（3）螺钉连接的画法返回

三、齿轮的画法 齿轮的用途与类型返回

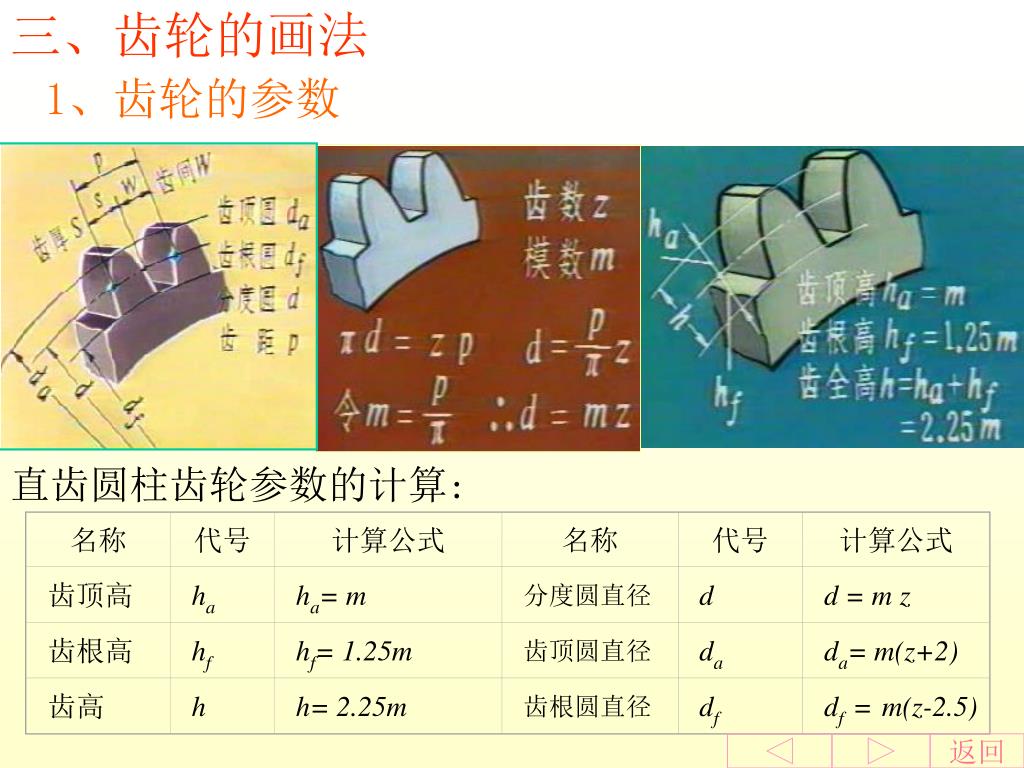

三、齿轮的画法 名称代号计算公式名称代号计算公式齿顶高 ha ha= m 分度圆直径 d d = m z 齿根高 hf hf= 1.25m 齿顶圆直径 da da= m(z+2) 齿高 h h= 2.25m 齿根圆直径 df df = m(z-2.5) 1、齿轮的参数直齿圆柱齿轮参数的计算: 返回

三、齿轮的画法 简化画法 2. 圆柱齿轮的规定画法 (1) 单个齿轮的画法不剖画法剖视画法返回

三、齿轮的画法 直齿圆柱齿轮斜齿圆柱齿轮剖视画法不剖画法 2. 圆柱齿轮的规定画法 (2) 圆柱齿轮啮合的画法返回

三、齿轮的画法 天津技术师院 12345678 2. 圆柱齿轮的规定画法（3）圆柱齿轮的零件图举例返回

本章学习结束 要掌握各类标准件、常用件画法的规定
