  1. MEDIJUMI ZA PRENOS PODATAKA

  2. Medijum prenosa je fizčka veza izmedju dva telekomunikaciona uredjaja po kojoj se prenose signali. • Medijumi prenosa se dele na: • 1. Vodjene • 2. Nevodjene

  3. Vodjeni- elektromagnetni talasi suvodjeni kroz medijum prenosa od čvrstog materijala, kao što je bakarna parica, koaksijalni kabl, optičko vlakno. • Nevodjeni – elektromagnetni talasi sene vode kroz medijum od čvstog materijala već se prostire kroz atmosferu I slobodni prostor.

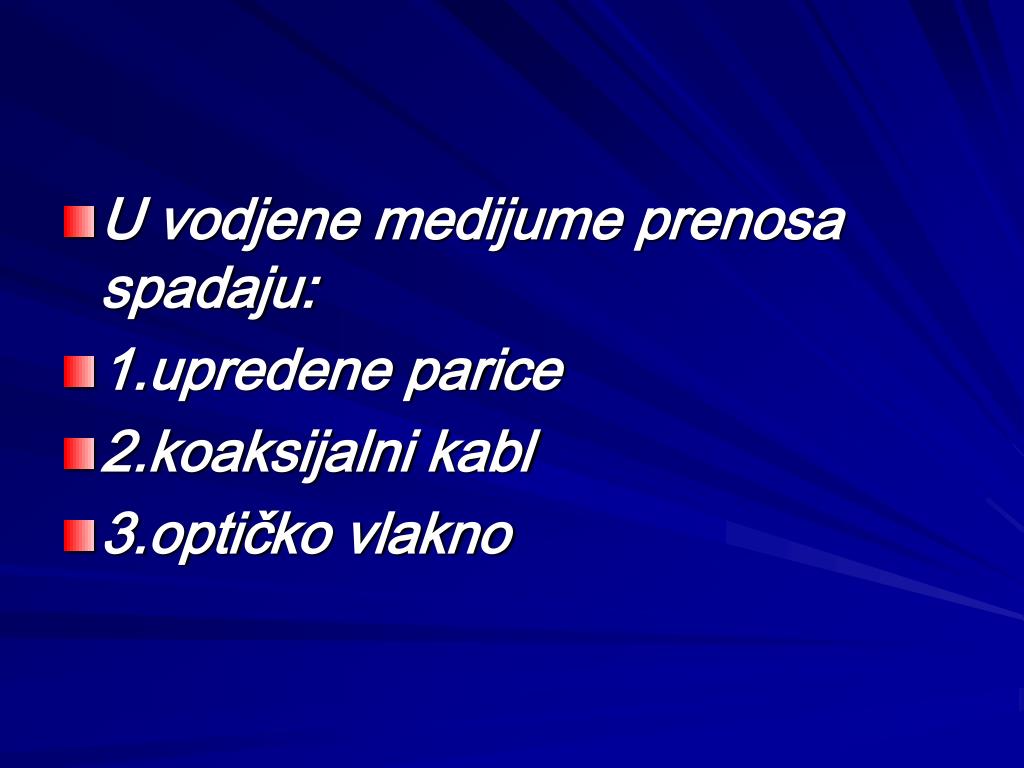

  4. U vodjene medijume prenosa spadaju: • 1.upredene parice • 2.koaksijalni kabl • 3.optičko vlakno

  5. Upredena parica • ..je najviše korišćen i najjeftiniji medijum analognih I digitalnih prenosa. • sastoji se od dve izolovane bakarne žice, koje su upredene i ponašaju se kao jedna komutaciona veza. • upredanje parica se vrši radi smanjenja efekta elektromagnetne indukcije, odnosno preslušavanja.

  6. Upredene parice koriste se i za LAN mreže koje povezuju PC racunare,pri čemu se postižu tipične brzine prenosa oko 100Mb/s.Medjutim, u novije vreme,razvijene su i mreže sa upredenim paricama sa protokom od 10Gb/s,koje imaju ograničenje u pogledu rastojanja i broja koje podržavaju.Upredene parice se realizuju sa ili bez zaštitnog omotača provodnika koji se upredaju.

  7. Koaksijalni kabl ....je vrsta električnog kabla kod koga je jedan provodnik smešten unutar drugog šupljeg provodnika tako da oba imaju zajedničku osu.

  8. ... Sastoji se od bakarnog jezgra, bakarne mreže koja omotava jezgro i služi kao uzemljenje, i omotača. Jezgro i mreža medjusobno su galvanski odvojeni, odnosno izolovani. Manje je osetljiv na elektromagnetne smetnje od upredanje parice, ali je teži za postavljanje.

  9. Optički kabl • Optički kabl se koristi u telekomunikacijama za prenos signala. Prenosni medijum je optičko vlakno, a informacija se prenosi putem svetlosti. • Optički kablovi su napravljeni od staklenih vlakana. Signali se prenose u obliku svetlosnih impulsa. Optički kabl ima izuzetno veliki kapacitet, imun je na spoljašnje elektromagnetne uticaje I nema preslušavanja, pa se koristi za prenos podataka u brzim mrežama I u telefonskim sistemima.

  10. Prednosti optičkih kablova • ..daleko manje dimenzije u odnosu na bakarne kablove • ..mogućnost prenosa velike količine informacija • ..malo slabljenje signala, što dozvoljava domete I do 200km bez pojčanja • ..mala težina po dužnom metru • Lako polaganje u zemlju, vodu.. • ..sve niže cene • ..neosetljivost na električne smetnje, vodu, temperaturu..

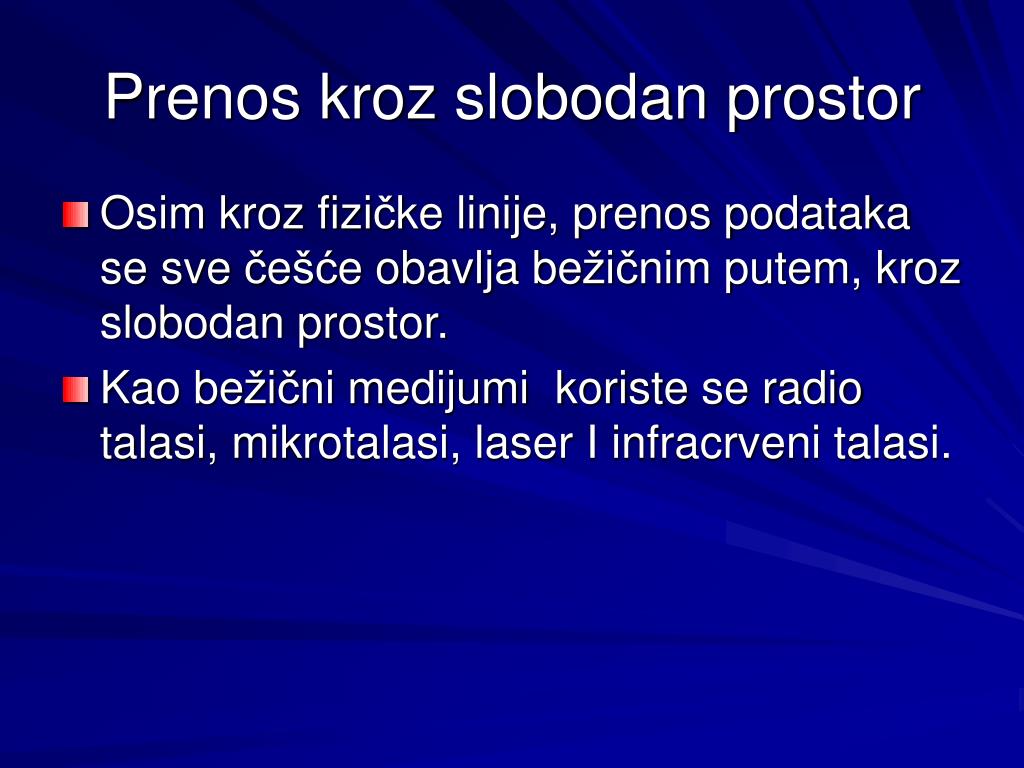

  11. Prenos kroz slobodan prostor • Osim kroz fizičke linije, prenos podataka se sve češće obavlja bežičnim putem, kroz slobodan prostor. • Kao bežični medijumi koriste se radio talasi, mikrotalasi, laser I infracrveni talasi.

  12. Prezentaciju pripremile: Tijana Tarlanović & Nela Martić
