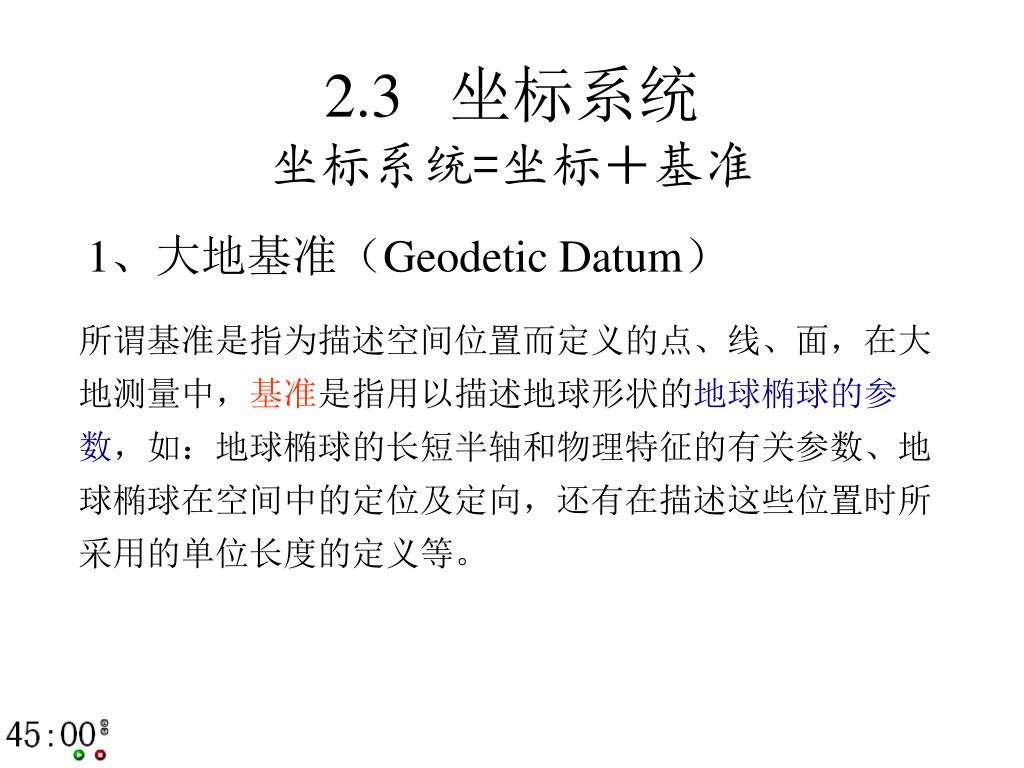

  1. 2.3 坐标系统坐标系统=坐标＋基准 1、大地基准（Geodetic Datum） 所谓基准是指为描述空间位置而定义的点、线、面，在大地测量中，基准是指用以描述地球形状的地球椭球的参数，如：地球椭球的长短半轴和物理特征的有关参数、地球椭球在空间中的定位及定向，还有在描述这些位置时所采用的单位长度的定义等。

  2. 2、坐标系:描述空间位置的表达形式 如天球坐标系描述星体的空间位置、地球坐标系描述地球上点的空间位置。 3、大地测量参考系统（Geodetic Reference System） 由天球坐标系统和地球坐标系组成。 4、大地测量参考框架（Geodetic Reference Frame） 大地测量系统具体化。我国154348个平面点、114041个高程点（416619.1公里）、21＋126个重力点、45＋534个GPS点及监测网点构成。

  3. 5、几个缩写含意 IAG　　国际大地测量协会； IAU　　国际天文联合会； IUGG　　地球物理联合会； IPMS　　国际极移服务； BIH　　　国际时间局； CIO　　　国际协议原点；

  4. 6、 椭球定位和定向概念 椭球定位：确定椭球中心的位置。 分类： 局部定位：参考椭球 地心定位：总地球椭球 椭球定向：确定椭球旋转轴的方向。 ⑴ 椭球短轴平行于地球自转轴 ⑵ 大地起始子午面平行于天文起始子午线 椭球：大小、形状、定位、定向。

  5. 7 坐标系统的类型 空间直角坐标系 大地坐标系 参心坐标系 地固坐标系 空间直角坐标系 大地坐标系 地心坐标系 坐标系 地心地固坐标系 ECEF 天球坐标系

  6. 地球坐标系统 表示方式 笛卡尔坐标 曲线坐标 平面直角坐标 投影平面 坐标原点 参考面 总地球椭球面 地心 参考椭球面 大地水准面 参心 站心 天文坐标系 地心大地 坐标系 地心空间直角坐标系 参心空间直角坐标系 高斯平面直角坐标系 参心大地 坐标系 站心直角坐标系 站心极坐标系 站心赤道坐标系 站心地平坐标系

  7. 2.3. 2惯性坐标系和协议天球坐标系 • 惯性坐标系：在空间固定不变或做匀速运动的坐标系。 • 协议天球坐标系：某一时刻（参考历元）地球旋转轴经过岁差和障动改正后的指向为Ｚ轴，相应春分点为Ｘ轴，建立的右手直角坐标系。 • 地心协议天球坐标系：以地心为原点的协议天球坐标系。

  8. 8、地球参心坐标系 （一）参考椭球的定位和定向的实现方法 1.选择或求定椭球的几何参数（a，α） 2.确定椭球的中心位置（定位） 3.确定椭球短轴的指向（定向） 4.建立大地原点 单点定位：大地原点测天文精度、天文纬度、正高，至某一 相邻点的天文方位角 大地纬度、大地经度、大地方位角、大地高 多点定位：多个拉普拉斯点 （二）大地原点和大地起算数据

  9. （三）1954北京坐标系 简介：采用克氏椭球，是1942年苏联坐标系，1956年黄海高 程系 作用：15万个国家大地点；完成了全国范围内1：5万 1：10万的任务 缺点：⑴椭球参数有较大误差； ⑵定位存在系统性倾斜；（东部地区最大水准面差距 达68m）； ⑶几何大地测量和物理大地测量应用的参考面不统一； ⑷定向不明确； ⑸坐标精度不是最好，局部平差。

  10. （四）1980年坐标系 在陈俊勇院士主持下建立起来的。 特点：⑴采用1975国际椭球； ⑵在1954年坐标系基础上建立的； ⑶椭球面与似大地水准面在我国境内最为密合，是多点定位； ⑷定向明确； ⑸大地原点位于我国中部 ⑹采用1956黄海高程系 （五）新1954年北京坐标系（了解）

  11. 10、地心地固坐标系 地心地固空间直角坐标系的定义： 原点：地球质心 Z轴：指向地球北极 X轴：格林尼治平均子午面与地球赤道的交点 Y轴：垂直于XOZ平面，构成右手坐标系 地心地固大地坐标系的定义： 中心：与地球质心重合 椭球面与大地水准面在全球 范围内最佳符合， 椭球短轴与地球自转轴重合 大地纬度： 大地经度： 大地高

  12. (一)极移与国际协议原点 极移：地极点在地球表面上的位置随时间变化的现象。 瞬时极、平极 IAU、IUGG，国际协议原点CIO(Conventional International Origin) 1900～1905年，国际上5个纬度服务站的平均纬度所确定 的平极 极移信息：IERS(International Earth Rotation Service) (二)协议地球坐标系 以协议地极CTP（ Conventional Terrestrial Pole)为指向 点的地球坐标系，一般是CIO (三)地心地固坐标系的建立方法 直接法：观测资料 地心坐标 间接法：观测资料 转换参数 地心坐标 参心坐标

  13. (四)WGS-84世界大地坐标（GPS课程讲） (五)国际地球参考系统（ITRS）与国际地球参考框架 （ITRF） 1.国际地球自转服务（IERS） VLBI SLR GPS DORIS 2.ITRS定义，见课本 通过ITRF来实现 3.ITRF 小结：⑴ 椭球定位与定向的概念； ⑵ 1954年北京坐标系 的缺点； ⑶ 1980年西安坐标系的特点;(4) 地心地 固坐标系的定义;(5) ITRS 和ITRF
