  1. L’ESTIME

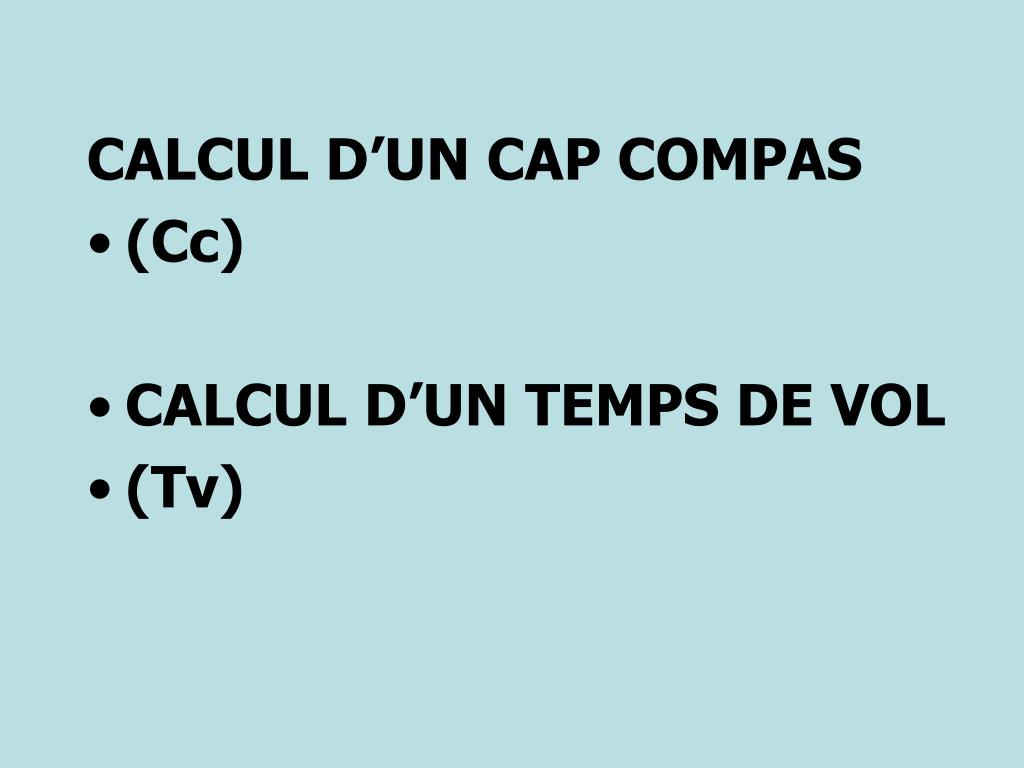

  2. CALCUL D’UN CAP COMPAS • (Cc) • CALCUL D’UN TEMPS DE VOL • (Tv)

  3. CAP COMPAS (Cc)

  4. Règle générale Pour tous les calculs qui suivent nous adopterons la règle des signes suivante : Sens horaire positif Sens anti-horaire négatif Vers l'est : positif Vers l'ouest : négatif Axe de référence : - direction du nord ou - axe longitudinal avion QUITTER

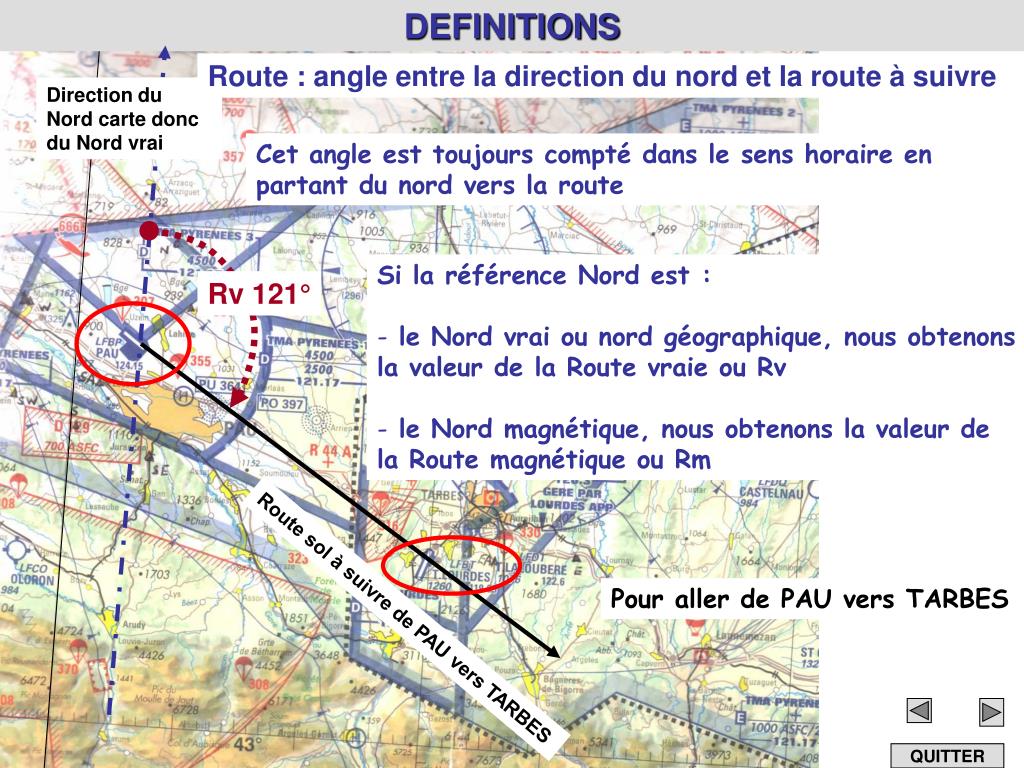

  5. DEFINITIONS Route : angle entre la direction du nord et la route à suivre Direction du Nord carte donc du Nord vrai Cet angle est toujours compté dans le sens horaire en partant du nord vers la route • Si la référence Nord est : • le Nord vrai ou nord géographique, nous obtenons la valeur de la Route vraie ou Rv • le Nord magnétique, nous obtenons la valeur de la Route magnétique ou Rm Rv 121° Pour aller de PAU vers TARBES Route sol à suivre de PAU vers TARBES QUITTER

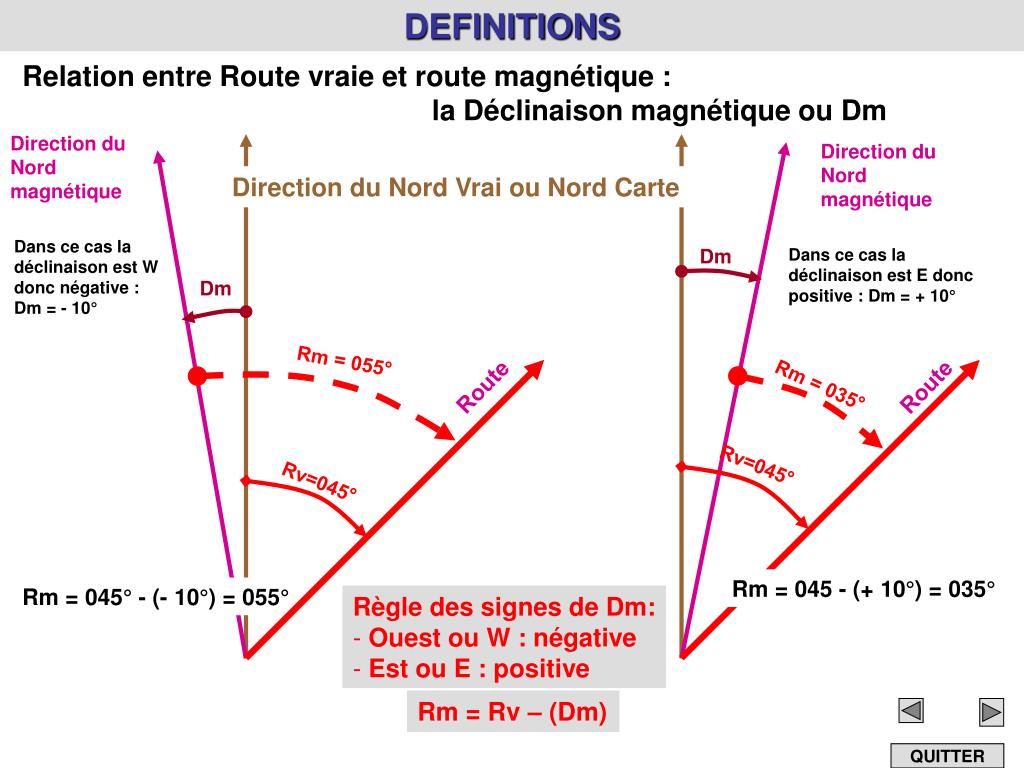

  6. DEFINITIONS Direction du Nord magnétique Direction du Nord magnétique Direction du Nord Vrai ou Nord Carte Dm Dm Rm = 055° Route Route Rm = 035° Rv=045° Rv=045° • Règle des signes de Dm: • Ouest ou W : négative • Est ou E : positive Rm = Rv – (Dm) Relation entre Route vraie et route magnétique : la Déclinaison magnétique ou Dm Dans ce cas la déclinaison est W donc négative : Dm = - 10° Dans ce cas la déclinaison est E donc positive : Dm = + 10° Rm = 045 - (+ 10°) = 035° Rm = 045° - (- 10°) = 055° QUITTER

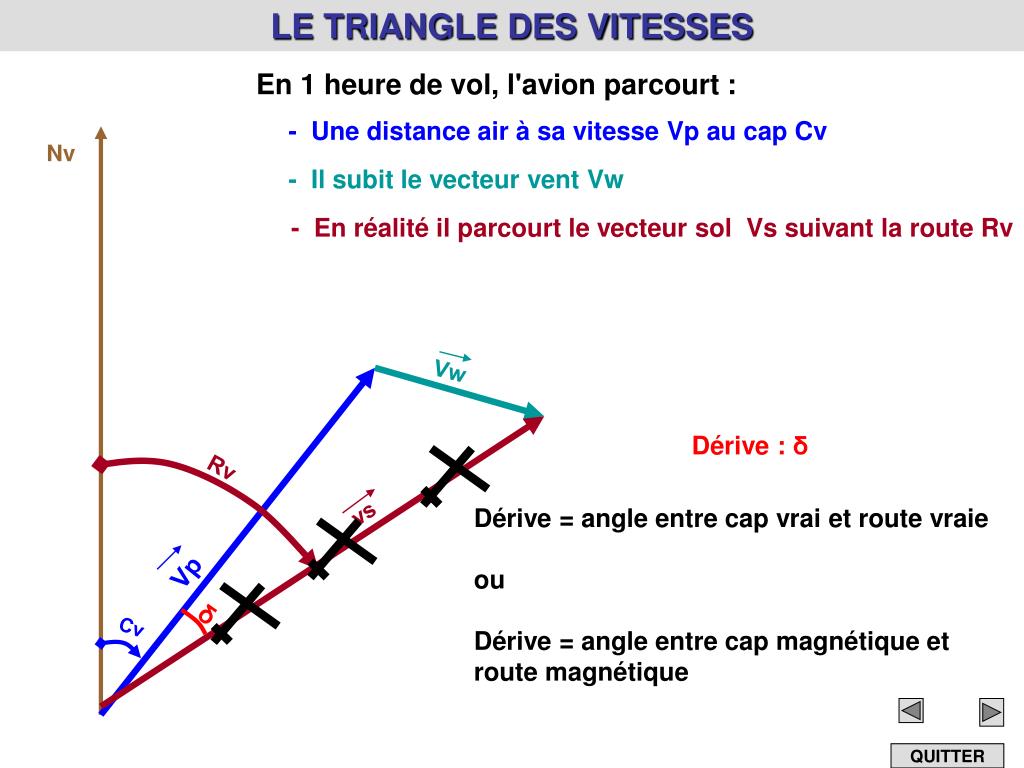

  7. LE TRIANGLE DES VITESSES Nv Vw Rv vs Vp δ Cv En 1 heure de vol, l'avion parcourt : - Une distance air à sa vitesse Vp au cap Cv - Il subit le vecteur vent Vw - En réalité il parcourt le vecteur sol Vs suivant la route Rv Dérive : δ Dérive = angle entre cap vrai et route vraie ou Dérive = angle entre cap magnétique et route magnétique QUITTER

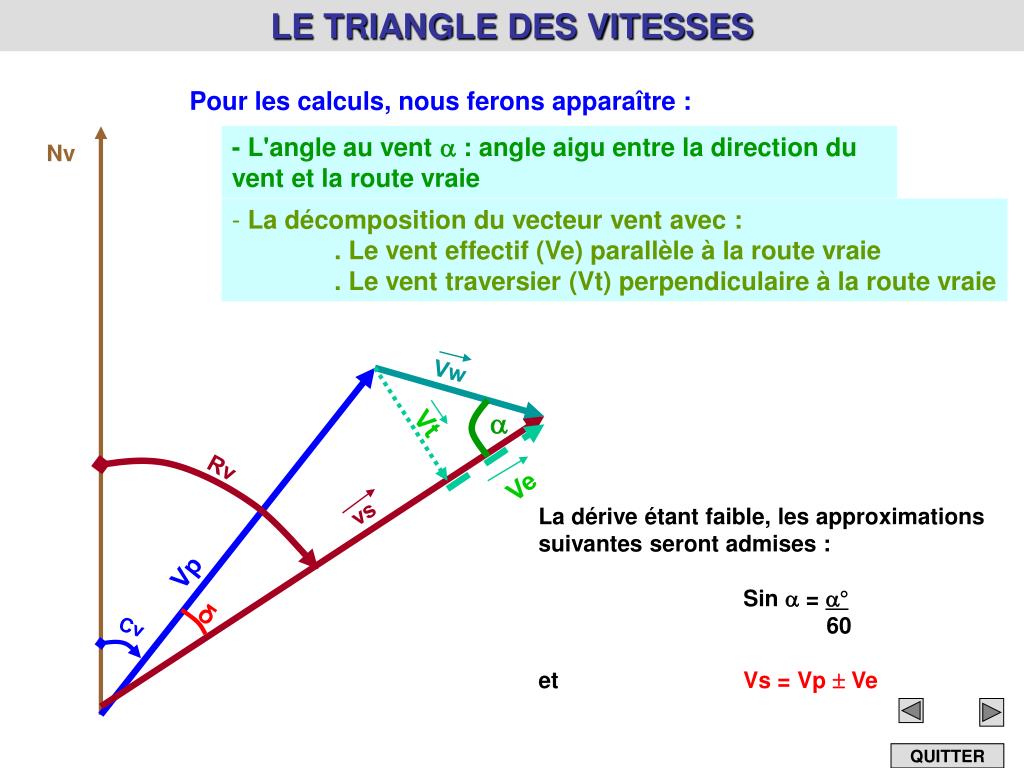

  8. LE TRIANGLE DES VITESSES Nv Vw  Vt Rv Ve vs Vp δ Cv Pour les calculs, nous ferons apparaître : - L'angle au vent  : angle aigu entre la direction du vent et la route vraie • La décomposition du vecteur vent avec : • . Le vent effectif (Ve) parallèle à la route vraie • . Le vent traversier (Vt) perpendiculaire à la route vraie La dérive étant faible, les approximations suivantes seront admises : Sin  = ° 60 et Vs = Vp  Ve QUITTER

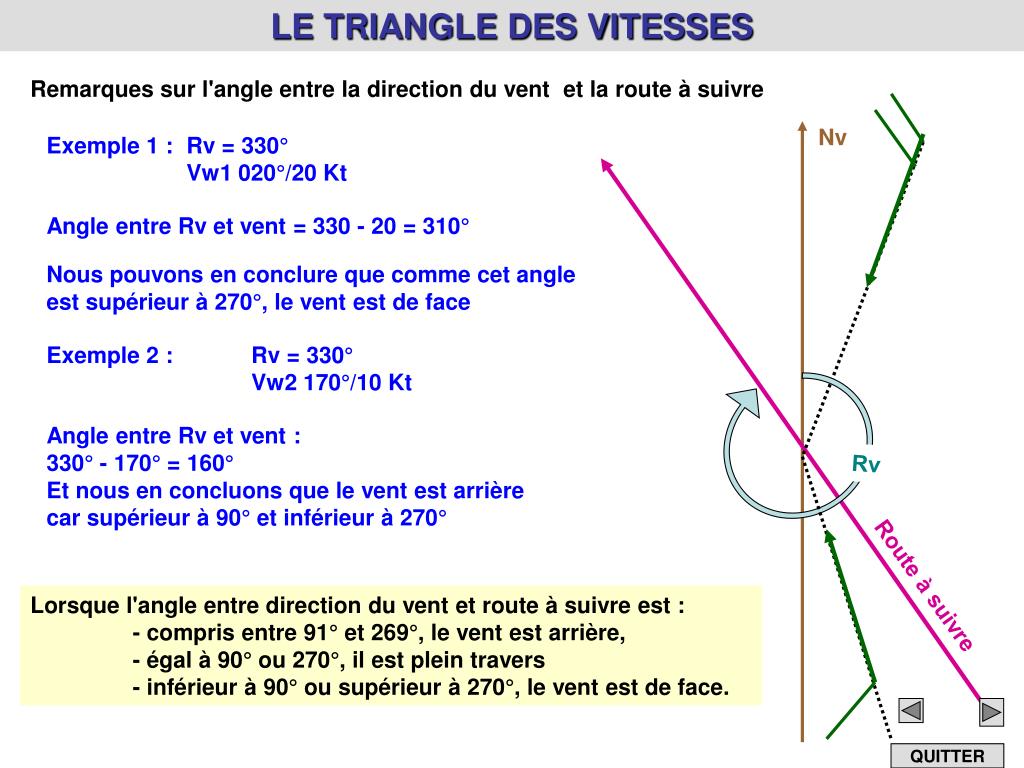

  9. LE TRIANGLE DES VITESSES Nv Rv Route à suivre Remarques sur l'angle entre la direction du vent et la route à suivre Exemple 1 : Rv = 330° Vw1 020°/20 Kt Angle entre Rv et vent = 330 - 20 = 310° Nous pouvons en conclure que comme cet angle est supérieur à 270°, le vent est de face Exemple 2 : Rv = 330° Vw2 170°/10 Kt Angle entre Rv et vent : 330° - 170° = 160° Et nous en concluons que le vent est arrière car supérieur à 90° et inférieur à 270° Lorsque l'angle entre direction du vent et route à suivre est : - compris entre 91° et 269°, le vent est arrière, - égal à 90° ou 270°, il est plein travers - inférieur à 90° ou supérieur à 270°, le vent est de face. QUITTER

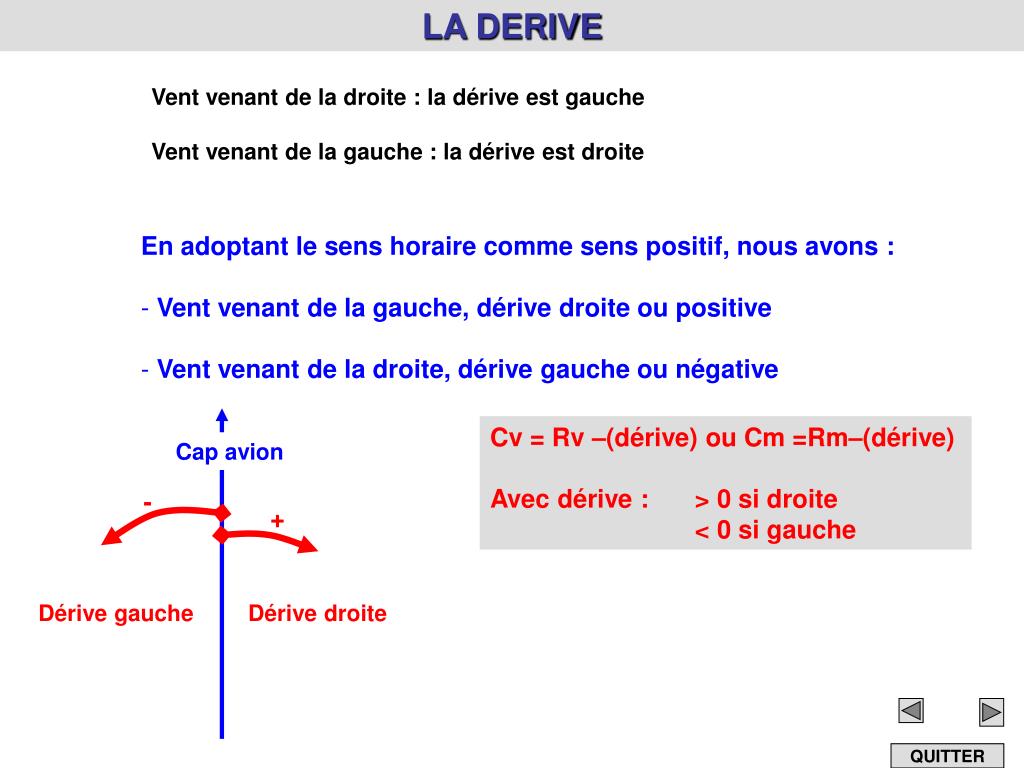

  10. LA DERIVE Cap avion - + Dérive gauche Dérive droite Vent venant de la droite : la dérive est gauche Vent venant de la gauche : la dérive est droite • En adoptant le sens horaire comme sens positif, nous avons : • Vent venant de la gauche, dérive droite ou positive • Vent venant de la droite, dérive gauche ou négative Cv = Rv –(dérive) ou Cm =Rm–(dérive) Avec dérive : > 0 si droite < 0 si gauche QUITTER

  11. RAPPELS DE NAVIGATION . Cv = Rv – ( δ ) avec δ : dérive Droite > 0 ou Gauche < 0 . Cm = Cv – ( Dm ) avec Dm : déclinaison magnétique E > 0 ou déclinaison magnétique W < 0 . Cc = Cm – ( d ) avec d : déviation du compas Formule mnémotechnique qui permet de retrouver tous ces calculs : "Retrancher Votre Dérive Cela Vous Donne Chaque Mesure Du Cap Compas" Rv –(δ) = Cv Cv –(Dm)= Cm Cm –(d) = Cc QUITTER

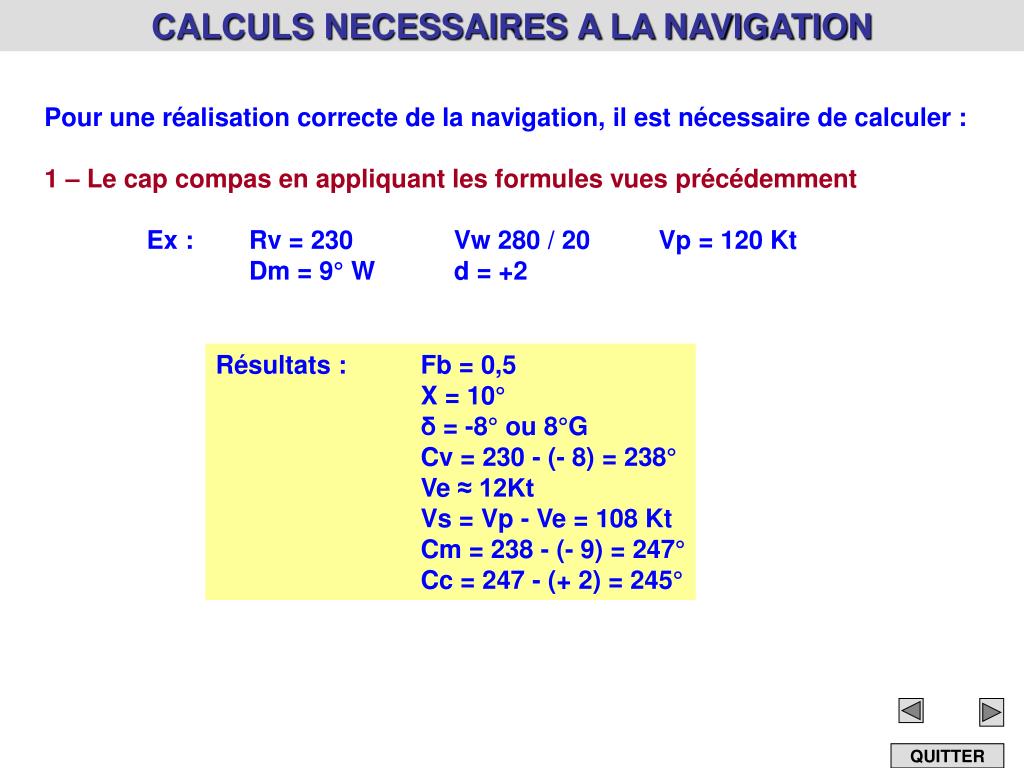

  12. CALCULS NECESSAIRES A LA NAVIGATION Pour une réalisation correcte de la navigation, il est nécessaire de calculer : 1 – Le cap compas en appliquant les formules vues précédemment Ex : Rv = 230 Vw 280 / 20 Vp = 120 Kt Dm = 9° W d = +2 Résultats : Fb = 0,5 X = 10° δ = -8° ou 8°G Cv = 230 - (- 8) = 238° Ve ≈ 12Kt Vs = Vp - Ve = 108 Kt Cm = 238 - (- 9) = 247° Cc = 247 - (+ 2) = 245° QUITTER

  13. TEMPS DE VOL(Tv)

  14. CALCULS NECESSAIRES A LA NAVIGATION Pour une réalisation correcte de la navigation, il est nécessaire de calculer : 2 – Le temps de vol nécessaire (Tv) pour parcourir la distance entre deux points de repère compte tenu du vent subi En utilisant la formule : T = D x 60 avec T en mn Vs D en Nm Vs en Kt Soit dans l'exemple avec Vs = 108 Kt, si D = 100 Nm T mn = 100 x 60 ≈ 56 mn 108 QUITTER

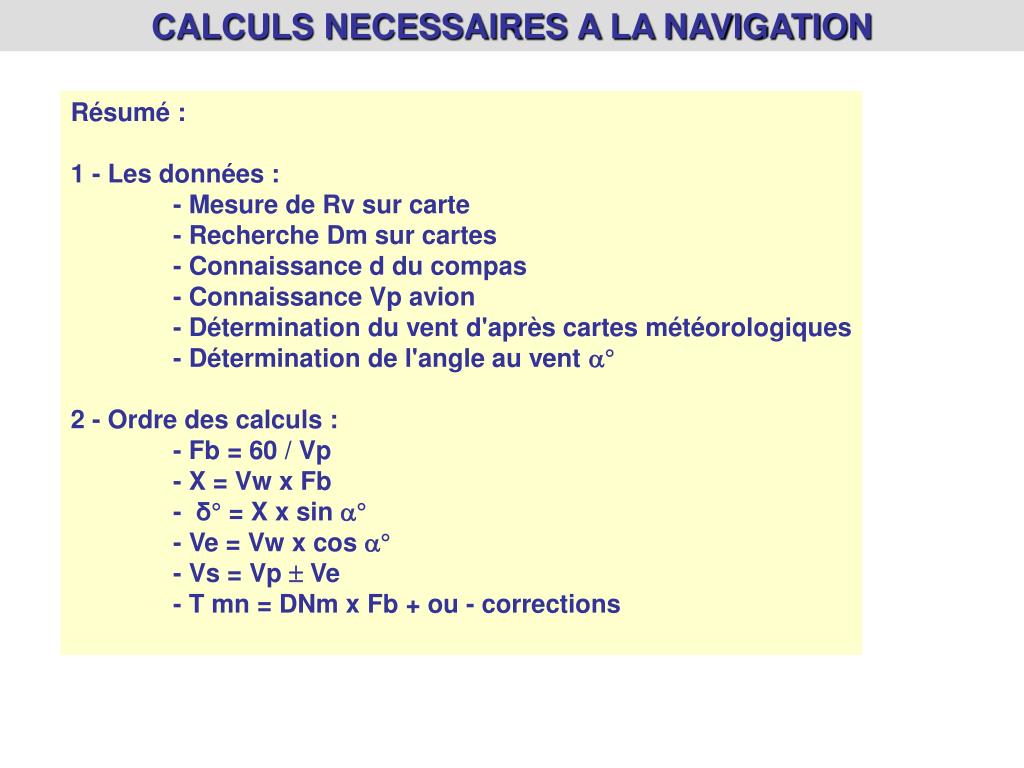

  15. CALCULS NECESSAIRES A LA NAVIGATION • Résumé : • 1 - Les données : • - Mesure de Rv sur carte • - Recherche Dm sur cartes • - Connaissance d du compas • - Connaissance Vp avion • - Détermination du vent d'après cartes météorologiques • - Détermination de l'angle au vent ° • 2 - Ordre des calculs : • - Fb = 60 / Vp • - X = Vw x Fb • - δ° = X x sin ° • - Ve = Vw x cos ° • - Vs = Vp  Ve • - T mn = DNm x Fb + ou - corrections

  16. Le calcul mental en navigation QUITTER

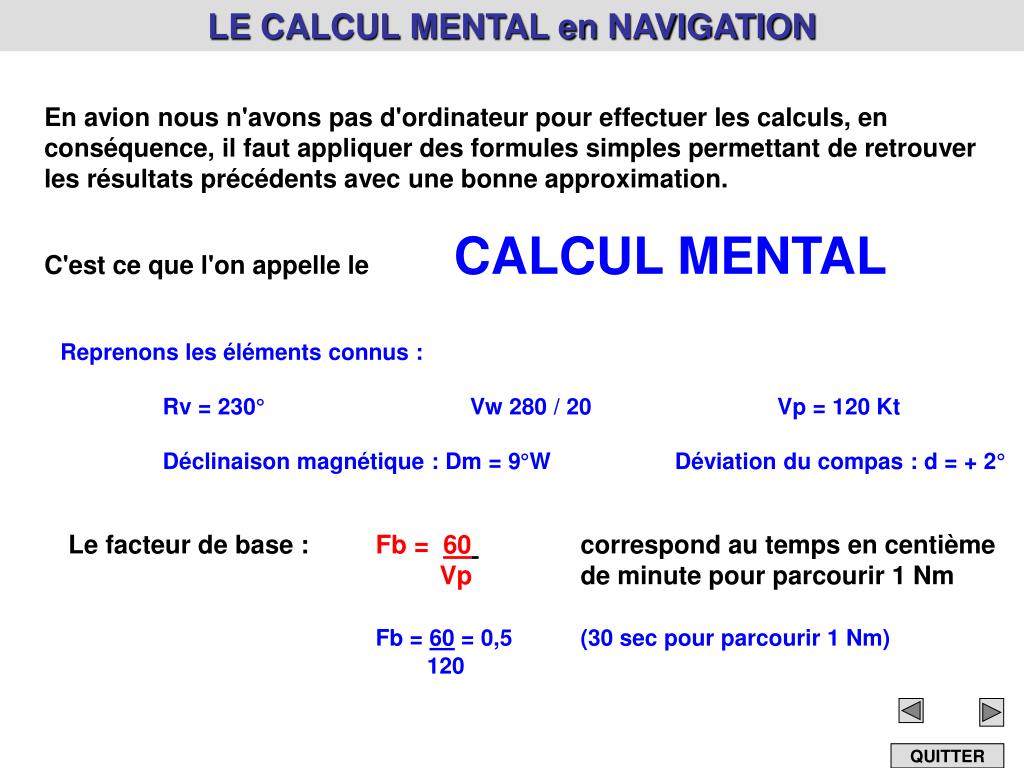

  17. LE CALCUL MENTAL en NAVIGATION En avion nous n'avons pas d'ordinateur pour effectuer les calculs, en conséquence, il faut appliquer des formules simples permettant de retrouver les résultats précédents avec une bonne approximation. C'est ce que l'on appelle le CALCUL MENTAL Reprenons les éléments connus : Rv = 230° Vw 280 / 20 Vp = 120 Kt Déclinaison magnétique : Dm = 9°W Déviation du compas : d = + 2° Le facteur de base : Fb = 60 correspond au temps en centième Vp de minute pour parcourir 1 Nm Fb = 60 = 0,5 (30 sec pour parcourir 1 Nm) 120 QUITTER

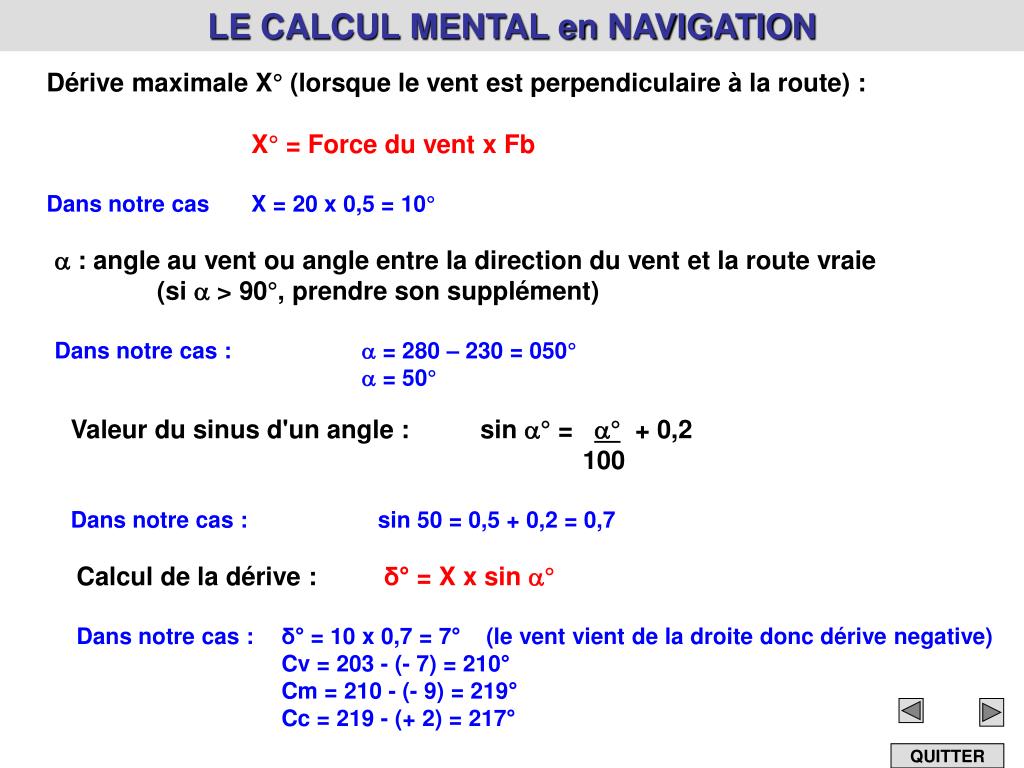

  18. LE CALCUL MENTAL en NAVIGATION Dérive maximale X° (lorsque le vent est perpendiculaire à la route) : X° = Force du vent x Fb Dans notre cas X = 20 x 0,5 = 10°  : angle au vent ou angle entre la direction du vent et la route vraie (si  > 90°, prendre son supplément) Dans notre cas :  = 280 – 230 = 050°  = 50° Valeur du sinus d'un angle : sin ° = ° + 0,2 100 Dans notre cas : sin 50 = 0,5 + 0,2 = 0,7 Calcul de la dérive : δ° = X x sin ° Dans notre cas : δ° = 10 x 0,7 = 7° (le vent vient de la droite donc dérive negative) Cv = 203 - (- 7) = 210° Cm = 210 - (- 9) = 219° Cc = 219 - (+ 2) = 217° QUITTER

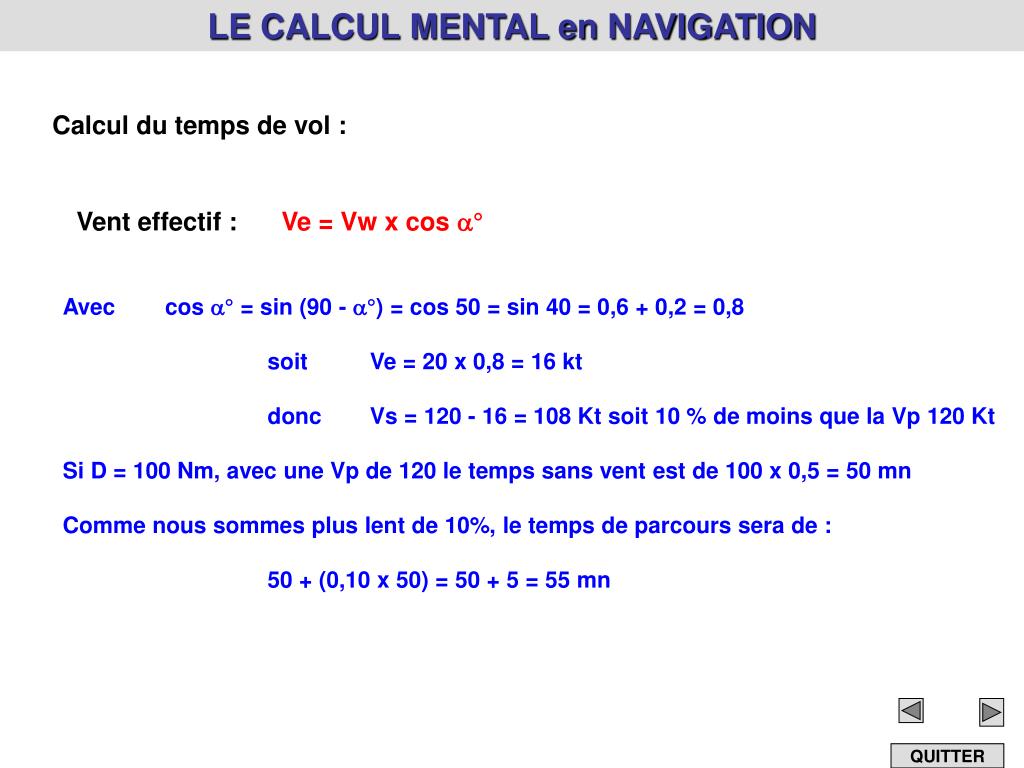

  19. LE CALCUL MENTAL en NAVIGATION Calcul du temps de vol : Vent effectif : Ve = Vw x cos ° Avec cos ° = sin (90 - °) = cos 50 = sin 40 = 0,6 + 0,2 = 0,8 soit Ve = 20 x 0,8 = 16 kt donc Vs = 120 - 16 = 108 Kt soit 10 % de moins que la Vp 120 Kt Si D = 100 Nm, avec une Vp de 120 le temps sans vent est de 100 x 0,5 = 50 mn Comme nous sommes plus lent de 10%, le temps de parcours sera de : 50 + (0,10 x 50) = 50 + 5 = 55 mn QUITTER

  20. CALCUL MENTAL SIMPLIFIE en NAVIGATION Nv Nv Rv 230° δ Vp Vs Vent 280° Route à parcourir Naviguer = suivre la route tracée sur la carte soit la route vraie Rv Ex : Rv = 230° En tout point de cette route, le vecteur vent doit nous ramener sur celle-ci. Connaissant direction et force de ce vent, nous pouvons représenter ce vecteur. Ex : Vent 280/20 à une échelle donnée Notre avion se déplace à une vitesse Vp connue L’intersection entre un cercle de rayon Vp centré sur l'origine du vecteur vent permet de déterminer la dérive δet le vecteur vitesse sol Vs Ex : pour Vp = 100 Kt en conservant l'échelle initiale QUITTER

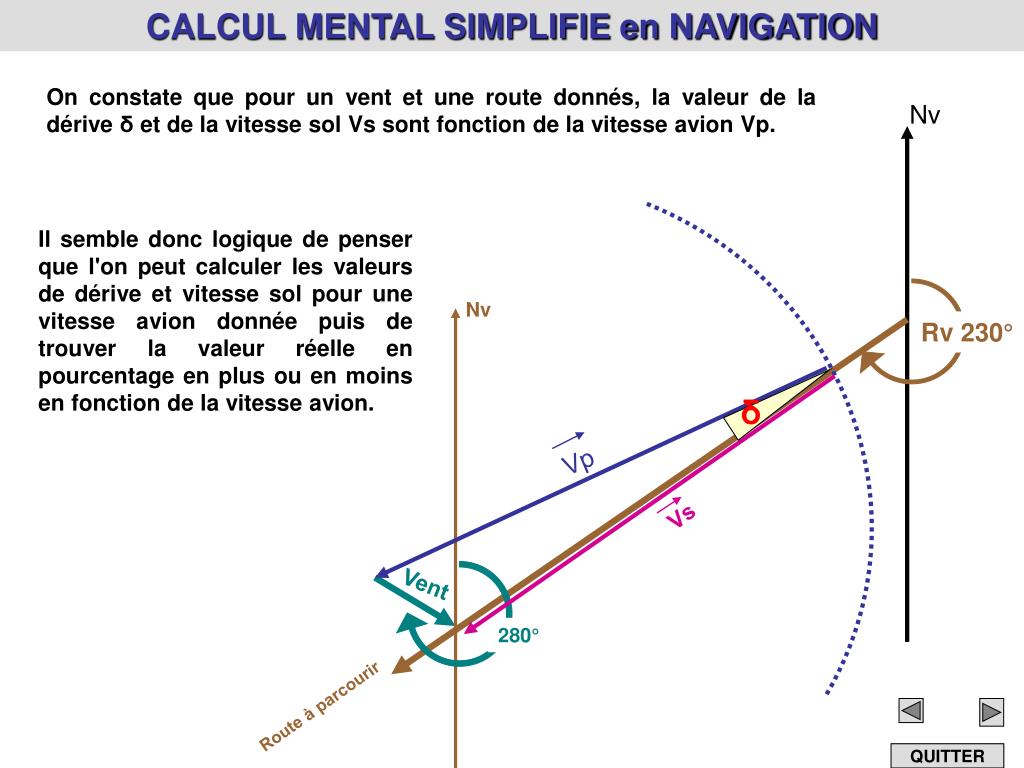

  21. CALCUL MENTAL SIMPLIFIE en NAVIGATION Nv Nv Rv 230° δ Vp Vs Vent 280° Route à parcourir On constate que pour un vent et une route donnés, la valeur de la dérive δ et de la vitesse sol Vs sont fonction de la vitesse avion Vp. Il semble donc logique de penser que l'on peut calculer les valeurs de dérive et vitesse sol pour une vitesse avion donnée puis de trouver la valeur réelle en pourcentage en plus ou en moins en fonction de la vitesse avion. QUITTER

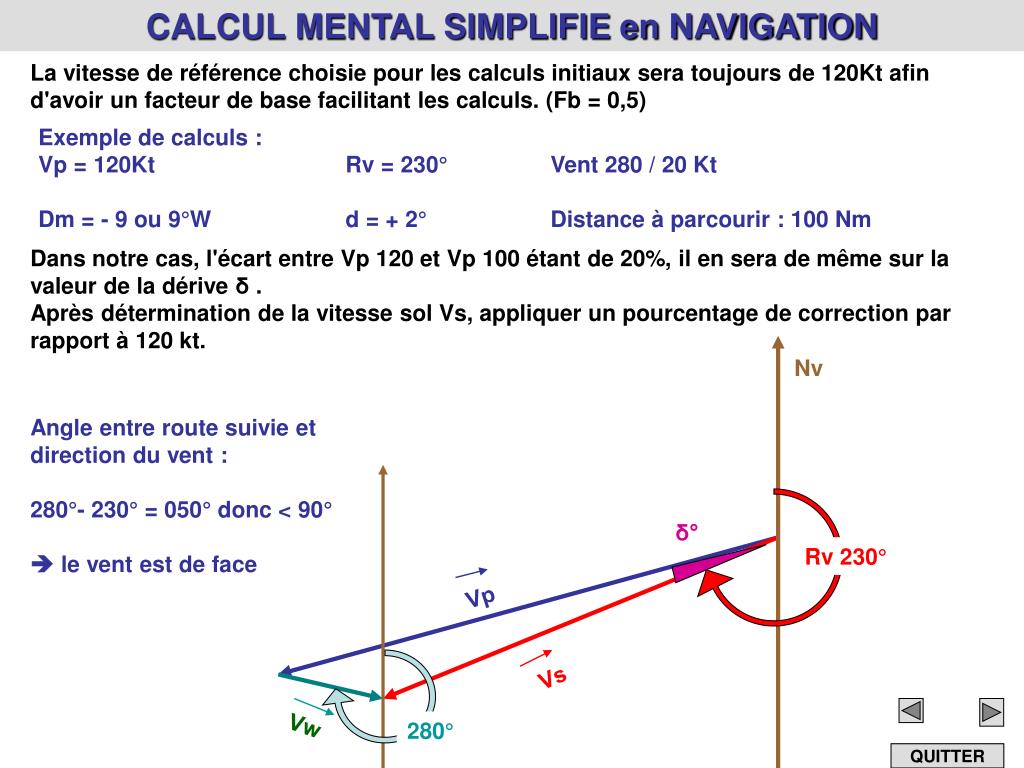

  22. CALCUL MENTAL SIMPLIFIE en NAVIGATION Nv δ° Rv 230° Vp Vs Vw 280° La vitesse de référence choisie pour les calculs initiaux sera toujours de 120Kt afin d'avoir un facteur de base facilitant les calculs. (Fb = 0,5) Exemple de calculs : Vp = 120Kt Rv = 230° Vent 280 / 20 Kt Dm = - 9 ou 9°W d = + 2° Distance à parcourir : 100 Nm Dans notre cas, l'écart entre Vp 120 et Vp 100 étant de 20%, il en sera de même sur la valeur de la dérive δ . Après détermination de la vitesse sol Vs, appliquer un pourcentage de correction par rapport à 120 kt. Angle entre route suivie et direction du vent : 280°- 230° = 050° donc < 90°  le vent est de face QUITTER

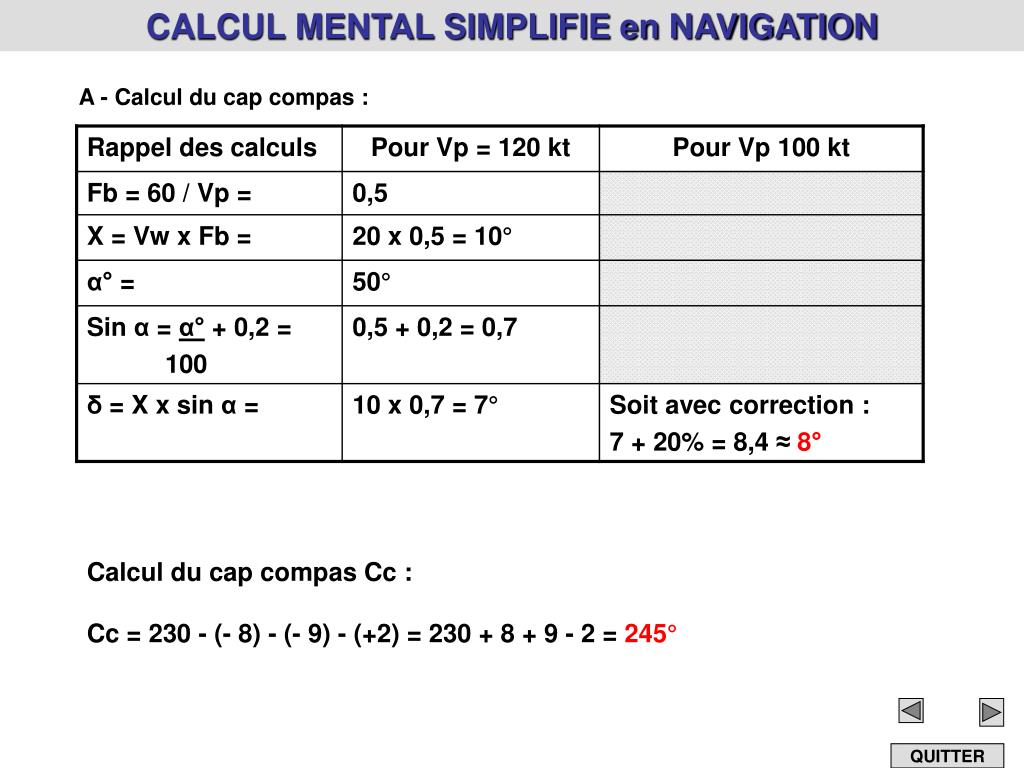

  23. CALCUL MENTAL SIMPLIFIE en NAVIGATION A - Calcul du cap compas : Calcul du cap compas Cc : Cc = 230 - (- 8) - (- 9) - (+2) = 230 + 8 + 9 - 2 = 245° QUITTER

  24. CALCUL MENTAL SIMPLIFIE en NAVIGATION B - Calcul du temps de vol : • Les valeurs exactes obtenues par calculatrice et sans approximation sont : • - Dérive = 9° • Ve = 14 Kt soit Vs = 86 Kt • Temps de vol : 1h10 mn QUITTER

  25. Encore plus simple Animation interactive: Pour accéder à l’animation cliquez sur le lien ci-dessous : -> Animation Pour ceux qui le désireraient, vous pouvez aussi utiliser le logiciel Géogébra et le fichier de l’animation correspondant (Derive.html.ggb).

  26. Bons vols QUITTER
