  1. 무선 네트워크 기술(IEEE 802.11) 20051495 문 홍 태 20051488 노 현 종 20081416 김 강 훈

  2. 목 차 802.11n 표준화 동향 IEEE 802.11 보안 IEEE 802.11 개요 8 5 1 MI-MO / OFDM 기술 Infrastructure 네트워킹 IEEE802.11 LAN 구조 9 2 6 주요기술 및 표준화 현황 Ad-Hoc 네트워킹 IEEE802.11n 특징 7 3 IEEE802.11 LAN 표준 4 LOGO 10 www.templete4u.co.kr

  3. IEEE 802.11 개요 • IEEE 802.11은 현재 주로 쓰이는 유선 LAN 형태인 Ethernet의 단점을 보완하기 위해 고안된 기술로, Ethernet 네트워크의 말단에 위치해 필요 없는 배선 작업과 유지관리 비용을 최소화 하기 위해 널리 쓰이고 있다. • 좁은 지역을 위한 컴퓨터 무선 네트워크에 사용되는 기술로 IEEE802의 11번째 워킹 그룹에서 개발된 표준 기술이다.

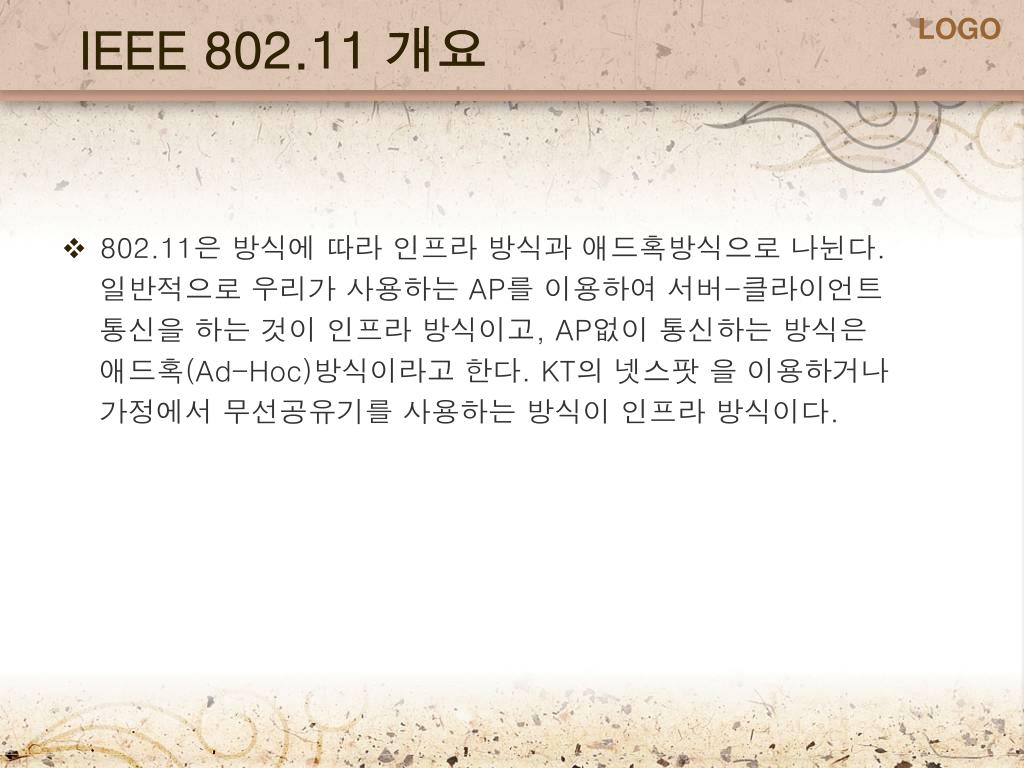

  4. IEEE 802.11 개요 • 802.11은 방식에 따라 인프라 방식과 애드혹방식으로 나뉜다. 일반적으로 우리가 사용하는 AP를 이용하여 서버-클라이언트 통신을 하는 것이 인프라 방식이고, AP없이 통신하는 방식은 애드혹(Ad-Hoc)방식이라고 한다. KT의 넷스팟 을 이용하거나 가정에서 무선공유기를 사용하는 방식이 인프라 방식이다.

  5. Infrastructure 네트워킹 • 사무실 내에서 기존의 유선 LAN을 사용하는 것과 비슷하게 사용하기 위한 구성으로 기존의 Ethernet 에 유무선 접속 중계 장치인 액세스 포인트를 연결하여 무선 네트워크를 구성하는 것을 말한다. • 일반적으로 유선 랜과 동일한 • 환경에서 사용할 수 있으며 • 이동 중에도 사용이 가능 • - 로밍 기능 지원 액세스 포인트를 통한 유선 네트워크망(Ethernet)과의 접속

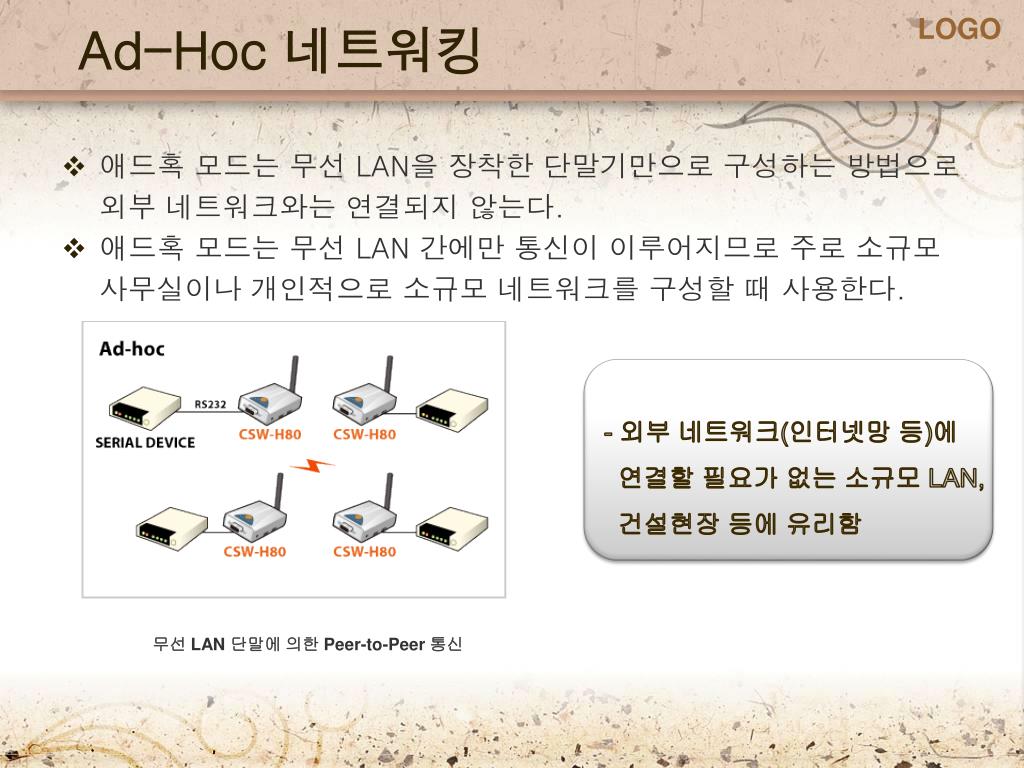

  6. Ad-Hoc 네트워킹 • 애드혹 모드는 무선 LAN을 장착한 단말기만으로 구성하는 방법으로 외부 네트워크와는 연결되지 않는다. • 애드혹 모드는 무선 LAN 간에만 통신이 이루어지므로 주로 소규모 사무실이나 개인적으로 소규모 네트워크를 구성할 때 사용한다. • 외부 네트워크(인터넷망 등)에 • 연결할 필요가 없는 소규모 LAN, • 건설현장 등에 유리함 무선 LAN 단말에 의한 Peer-to-Peer 통신

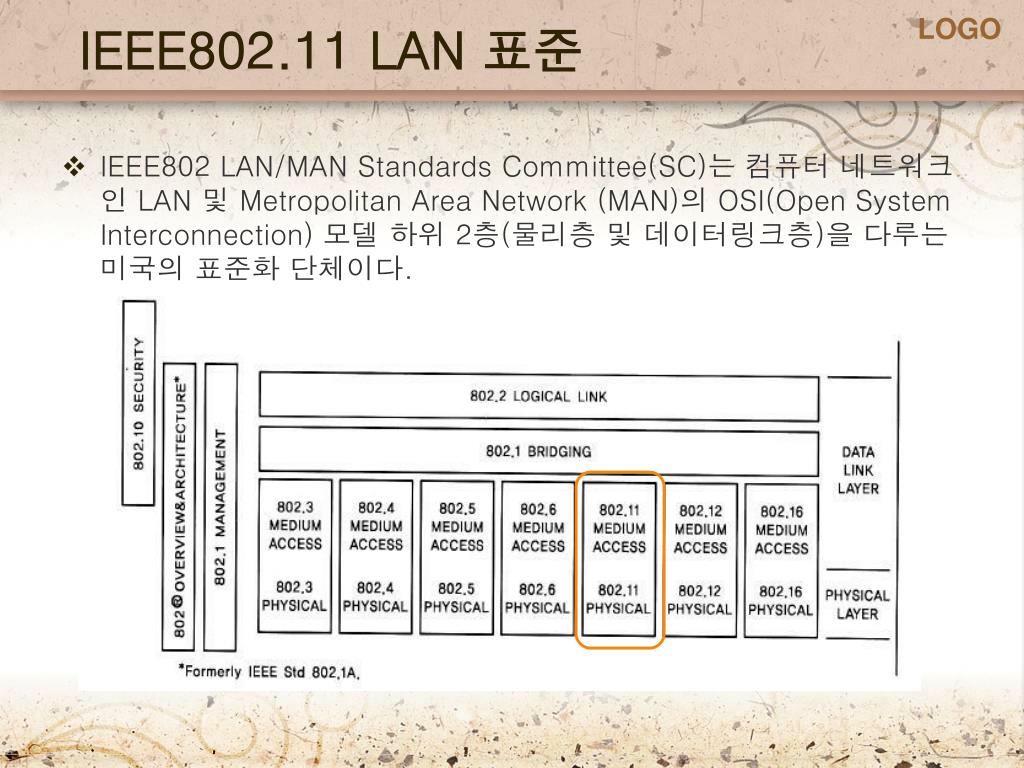

  7. IEEE802.11 LAN 표준 • IEEE802 LAN/MAN Standards Committee(SC)는 컴퓨터 네트워크인 LAN 및 Metropolitan Area Network (MAN)의 OSI(Open System Interconnection) 모델 하위 2층(물리층 및 데이터링크층)을 다루는 미국의 표준화 단체이다.

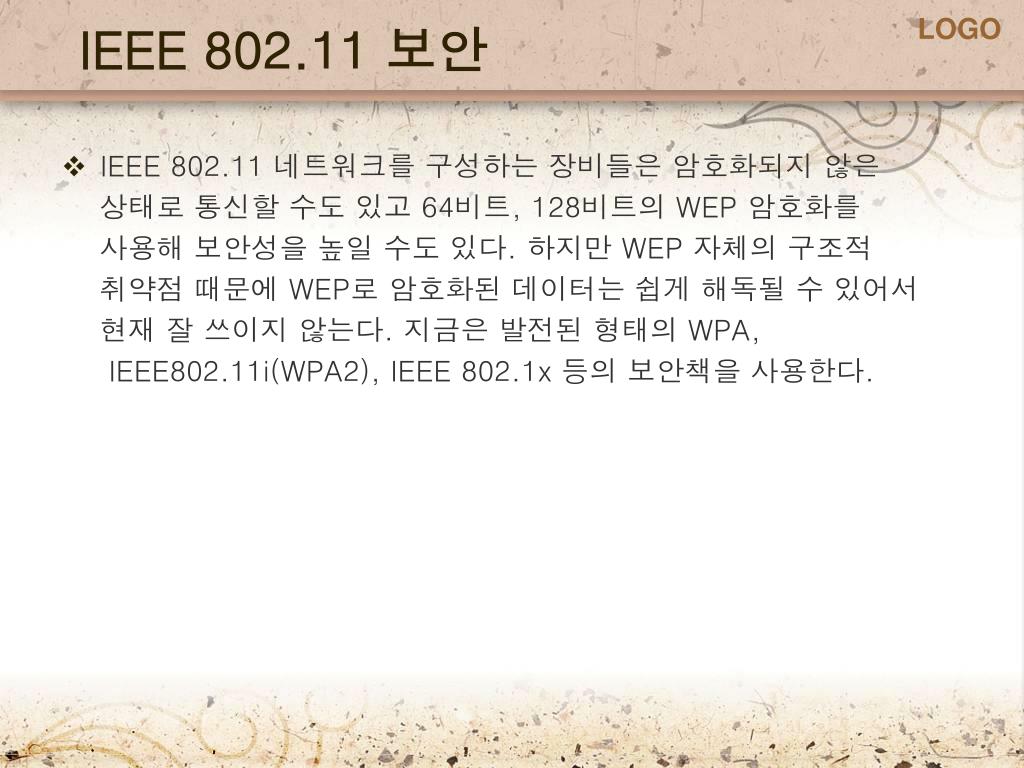

  8. IEEE 802.11 보안 • IEEE 802.11 네트워크를 구성하는 장비들은 암호화되지 않은 상태로 통신할 수도 있고 64비트, 128비트의 WEP 암호화를 사용해 보안성을 높일 수도 있다. 하지만 WEP 자체의 구조적 취약점 때문에 WEP로 암호화된 데이터는 쉽게 해독될 수 있어서 현재 잘 쓰이지 않는다. 지금은 발전된 형태의 WPA, IEEE802.11i(WPA2), IEEE 802.1x 등의 보안책을 사용한다.

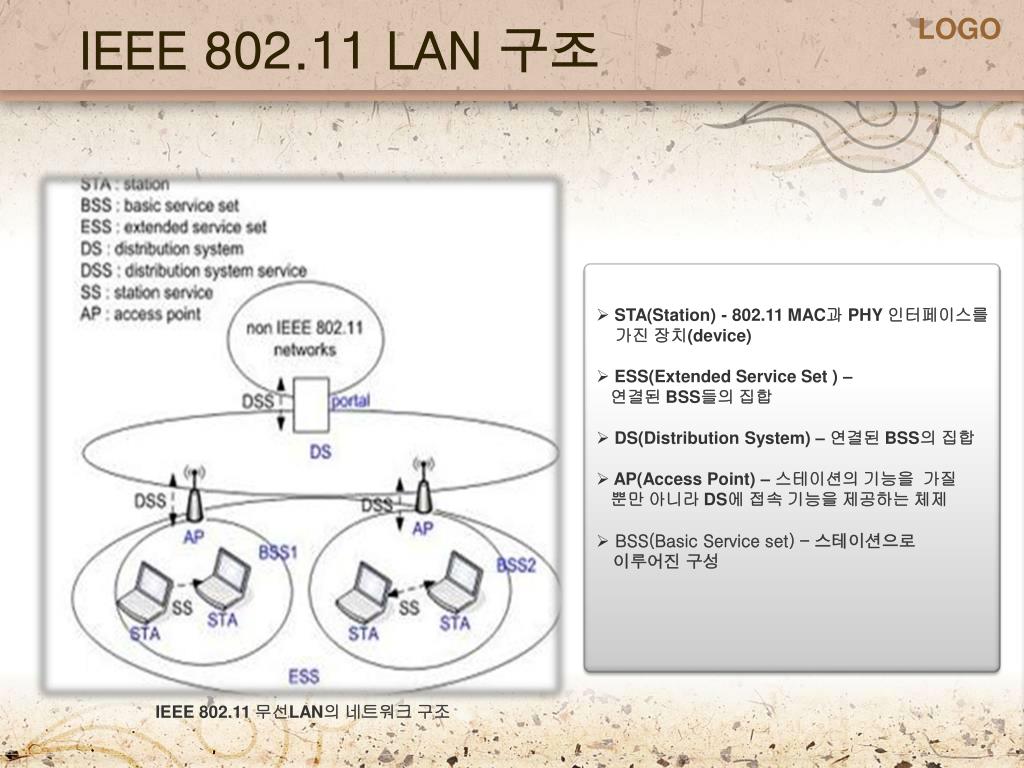

  9. IEEE 802.11 LAN 구조 • STA(Station) - 802.11 MAC과 PHY 인터페이스를 • 가진 장치(device) • ESS(Extended Service Set ) – • 연결된 BSS들의 집합 • DS(Distribution System) – 연결된 BSS의 집합 • AP(Access Point) – 스테이션의 기능을 가질 • 뿐만 아니라 DS에 접속 기능을 제공하는 체제 • BSS(Basic Service set) – 스테이션으로 • 이루어진 구성 IEEE 802.11 무선LAN의 네트워크 구조

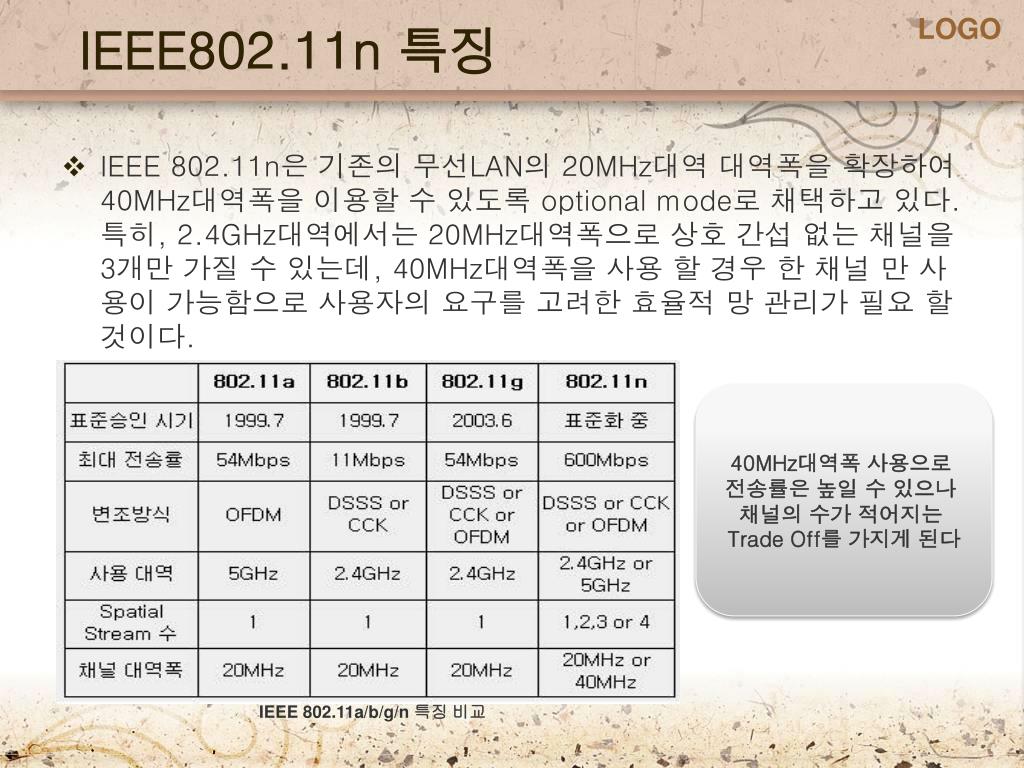

  10. IEEE802.11n 특징 • IEEE 802.11n은 기존의 무선LAN의 20MHz대역 대역폭을 확장하여 40MHz대역폭을 이용할 수 있도록 optional mode로 채택하고 있다. 특히, 2.4GHz대역에서는 20MHz대역폭으로 상호 간섭 없는 채널을 3개만 가질 수 있는데, 40MHz대역폭을 사용 할 경우 한 채널 만 사용이 가능함으로 사용자의 요구를 고려한 효율적 망 관리가 필요 할 것이다. 40MHz대역폭 사용으로 전송률은 높일 수 있으나 채널의 수가 적어지는 Trade Off를 가지게 된다 IEEE 802.11a/b/g/n 특징 비교

  11. IEE 802.11/b,a • IEEE 802.11b 이 규격은 주파수 면허를 받을 필요가 없는 2.4GHz대를 이용하여 최대 전송속도 11Mbps를 낼수 있다. IEEE802.11b 대응 제품은 기기가 저가격화하여 급속히 보급되고 있다. IEEE802.b보다 전송속도가 빠른 IEEE802.11a라는 규격과, IEEE802.11g라는 2가지 규격이 주목을 모으고 있다. • IEEE 802.11a IEEE802.11b와는 달리 5GHz대의 주파수대를 이용하여 최대 통신속도 54Mbps를 내는 것이 특징이다. 5GHz대를 이용하기 때문에 IEEE802.11b와의 호환성은 없으나, 이 대역은 무선랜을 위한 전용대역이기 때문에 2.4GHz대처럼 다른 기기의 영향을 받지 않는 이점이 있다. 통신속도가 비교적 늦고, 타기기와의 전파간섭 문제와 시큐리티 면에서 문제가 표출되고 있다. 이 5GHz대의 주파수대는 통신위성이 지상과 교신할 때 이용하는 대역이기도 하기 때문에 국가에 따라서는 옥외 이용이 금지되어 있다. 국내에서도 전파법에 의해 이용이 규제되고 있다.

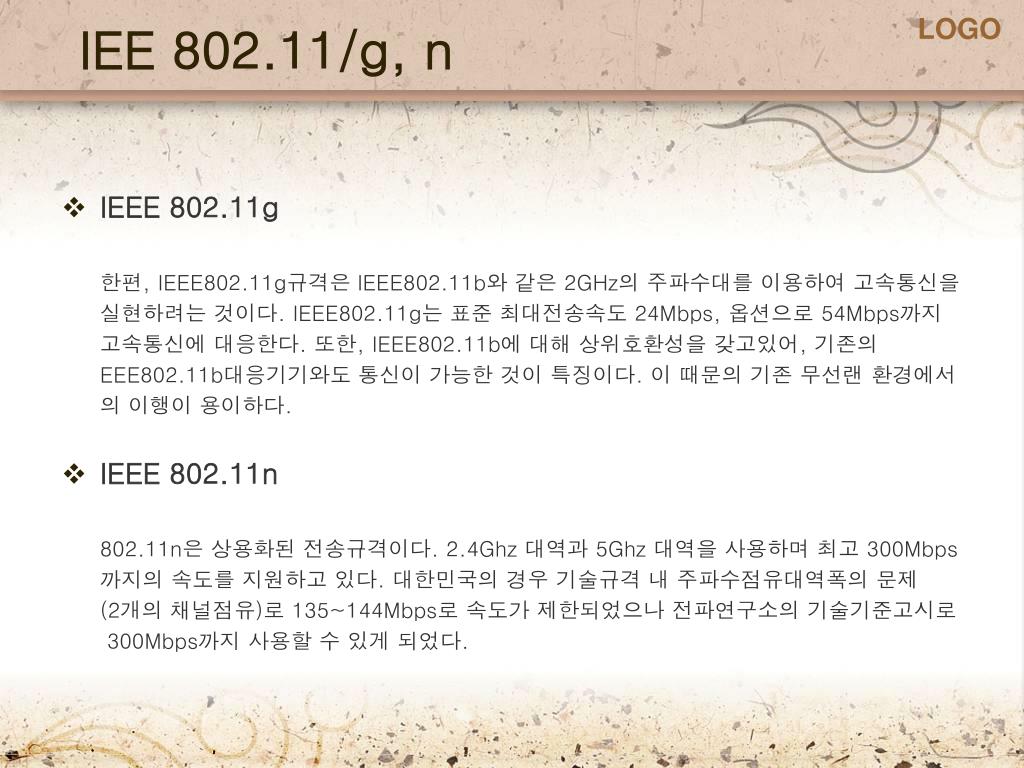

  12. IEE 802.11/g, n • IEEE 802.11g 한편, IEEE802.11g규격은 IEEE802.11b와 같은 2GHz의 주파수대를 이용하여 고속통신을 실현하려는 것이다. IEEE802.11g는 표준 최대전송속도 24Mbps, 옵션으로 54Mbps까지 고속통신에 대응한다. 또한, IEEE802.11b에 대해 상위호환성을 갖고있어, 기존의 EEE802.11b대응기기와도 통신이 가능한 것이 특징이다. 이 때문의 기존 무선랜 환경에서 의 이행이 용이하다. • IEEE 802.11n 802.11n은 상용화된 전송규격이다. 2.4Ghz 대역과 5Ghz 대역을 사용하며 최고 300Mbps 까지의 속도를 지원하고 있다. 대한민국의 경우 기술규격 내 주파수점유대역폭의 문제 (2개의 채널점유)로 135~144Mbps로 속도가 제한되었으나 전파연구소의 기술기준고시로 300Mbps까지 사용할 수 있게 되었다.

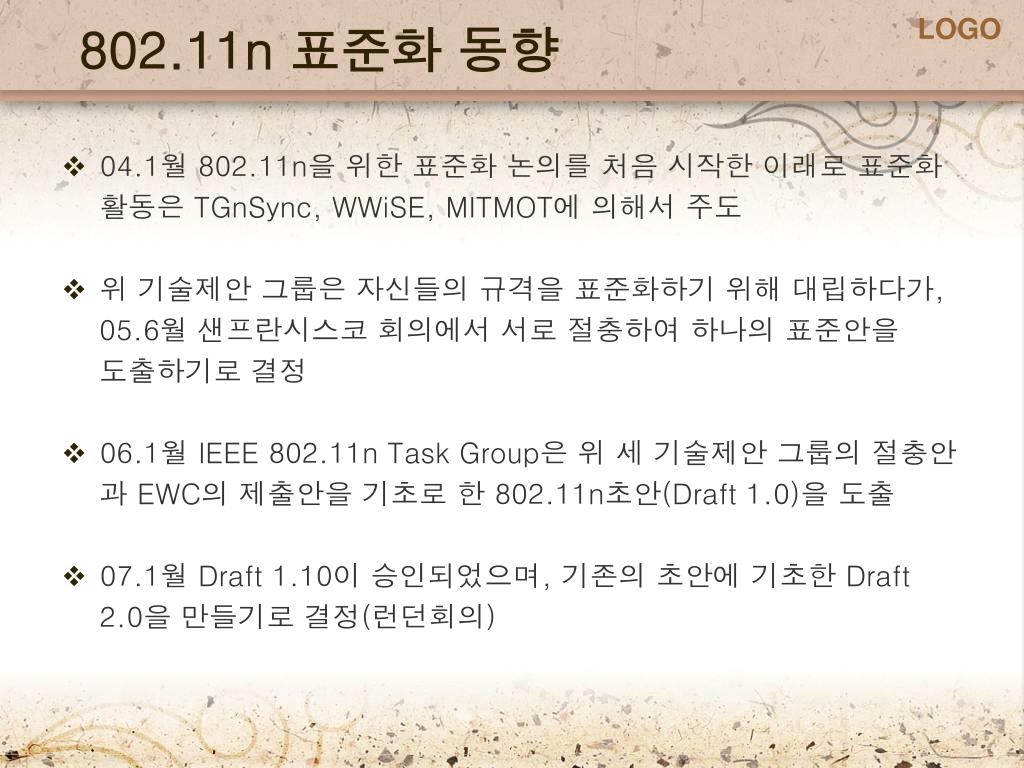

  13. 802.11n 표준화 동향 • 04.1월 802.11n을 위한 표준화 논의를 처음 시작한 이래로 표준화 활동은 TGnSync, WWiSE, MITMOT에 의해서 주도 • 위 기술제안 그룹은 자신들의 규격을 표준화하기 위해 대립하다가, 05.6월 샌프란시스코 회의에서 서로 절충하여 하나의 표준안을 도출하기로 결정 • 06.1월 IEEE 802.11n Task Group은 위 세 기술제안 그룹의 절충안 과 EWC의 제출안을 기초로 한 802.11n초안(Draft 1.0)을 도출 • 07.1월 Draft 1.10이 승인되었으며, 기존의 초안에 기초한 Draft 2.0을 만들기로 결정(런던회의)

  14. MI-MO 기술 • Multiple-Input Multiple-Output • 무선통신의 용량을 높이기 위한 스마트 안테나 기술 • 기지국과 단말기에 여러 안테나를 사용하여, 사용된 안테나 수에 비례하여 용량을 높이는 기술 (기지국은 송신단, 단말기는 수신단을 의미 )

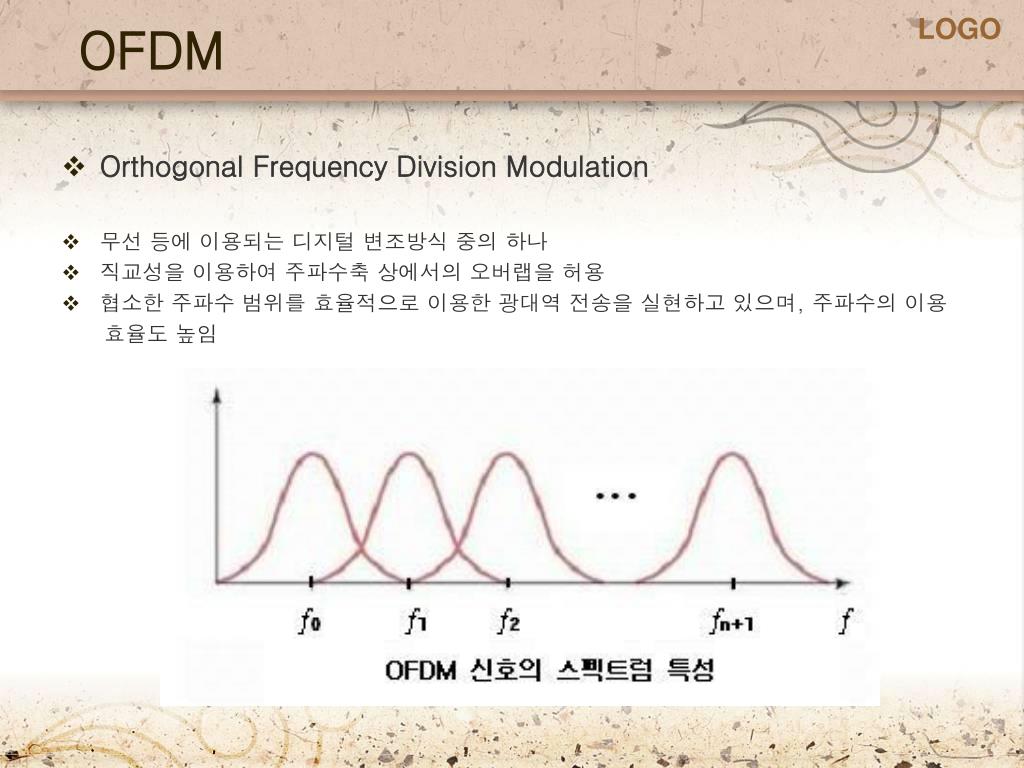

  15. OFDM • Orthogonal Frequency Division Modulation • 무선 등에 이용되는 디지털 변조방식 중의 하나 • 직교성을 이용하여 주파수축 상에서의 오버랩을 허용 • 협소한 주파수 범위를 효율적으로 이용한 광대역 전송을 실현하고 있으며, 주파수의 이용 효율도 높임

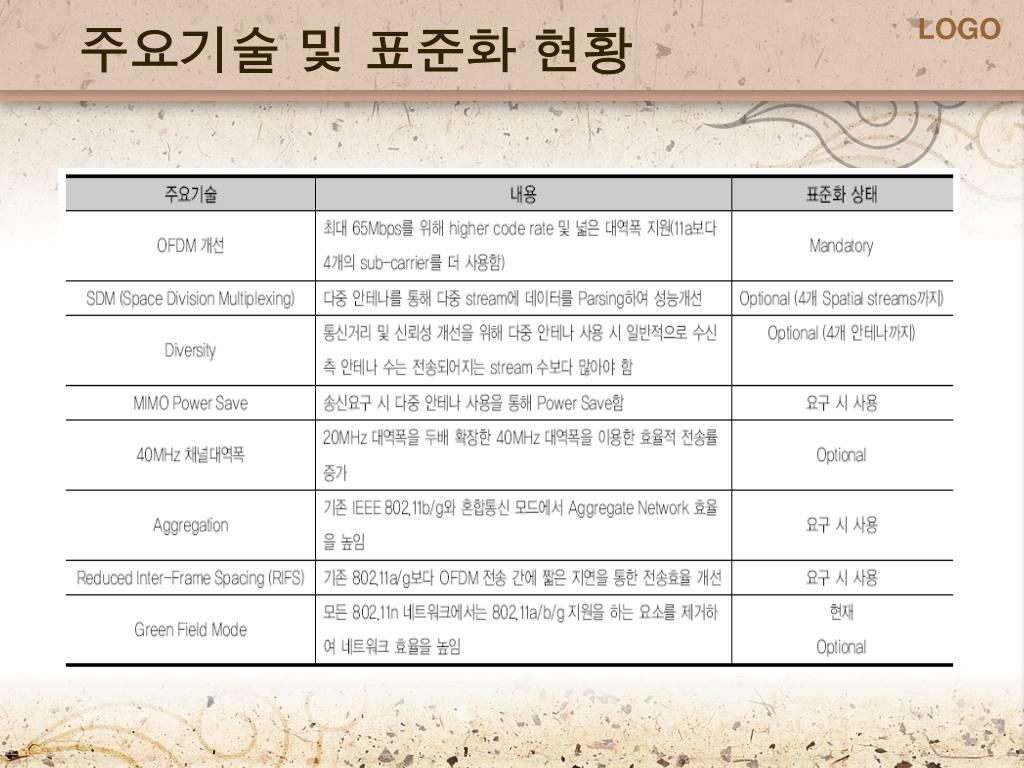

  16. 주요기술 및 표준화 현황

  17. LOGO Thank you!
