世新大學 新世代校園通訊平台教育訓練 電子計算機中心 2009.01.15

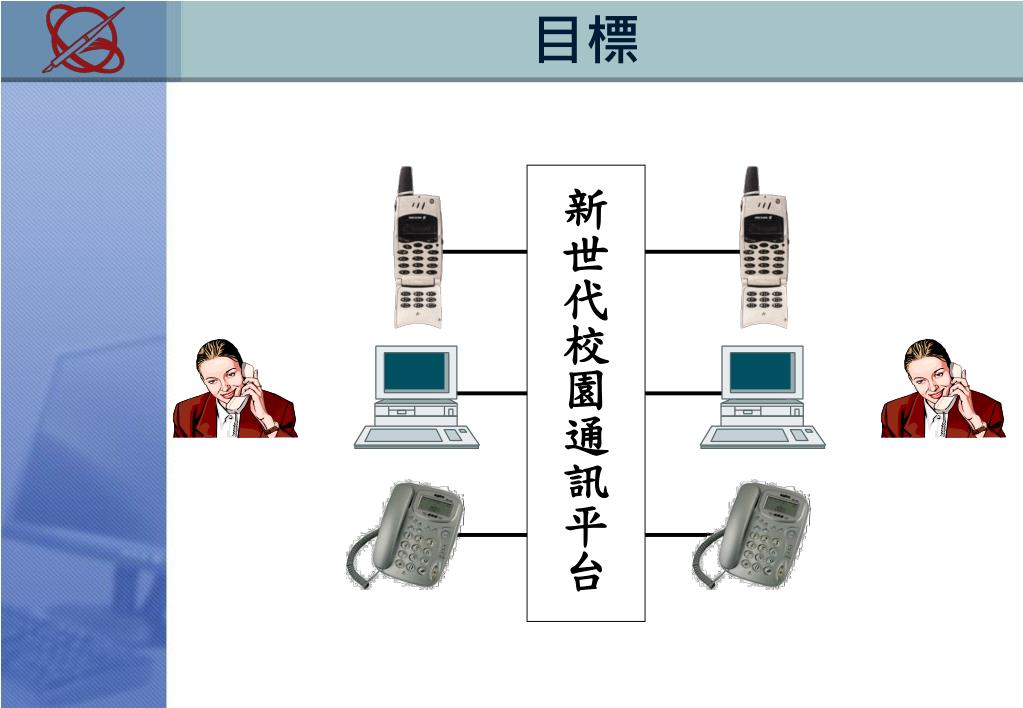

目標 新世代校園通訊平台

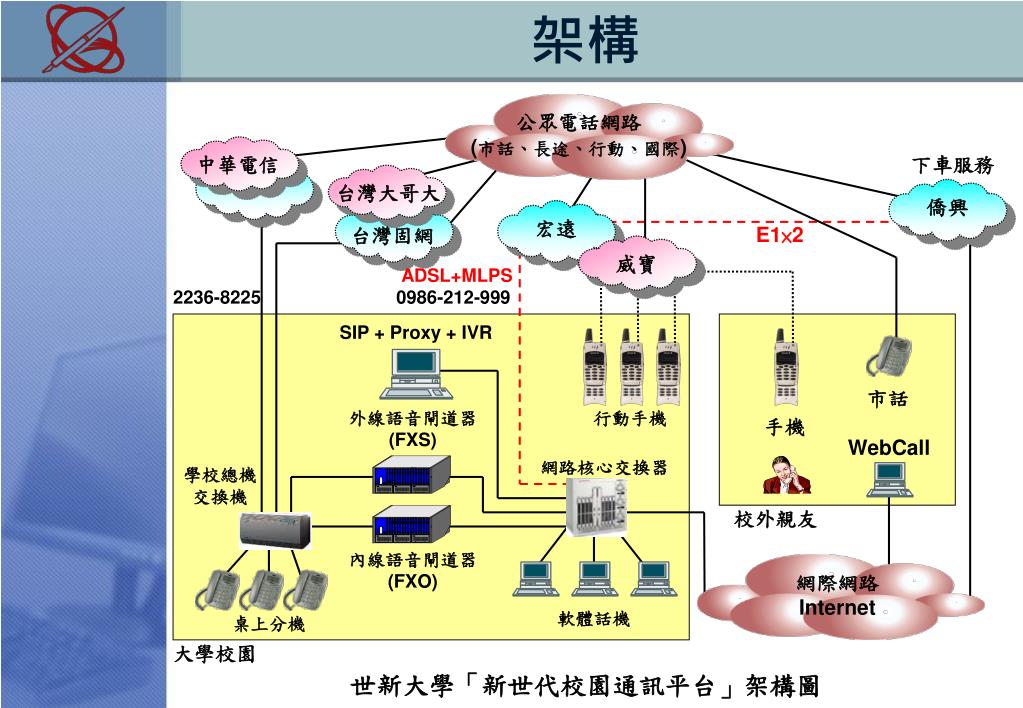

公眾電話網路 (市話、長途、行動、國際) 中華電信 下車服務 台灣大哥大 僑興 宏遠 台灣固網 E1×2 威寶 ADSL+MLPS 2236-8225 0986-212-999 SIP + Proxy + IVR 市話 外線語音閘道器 (FXS) 行動手機 手機 WebCall 網路核心交換器 學校總機 交換機 校外親友 內線語音閘道器 (FXO) 網際網路 Internet 軟體話機 桌上分機 大學校園 世新大學「新世代校園通訊平台」架構圖 架構

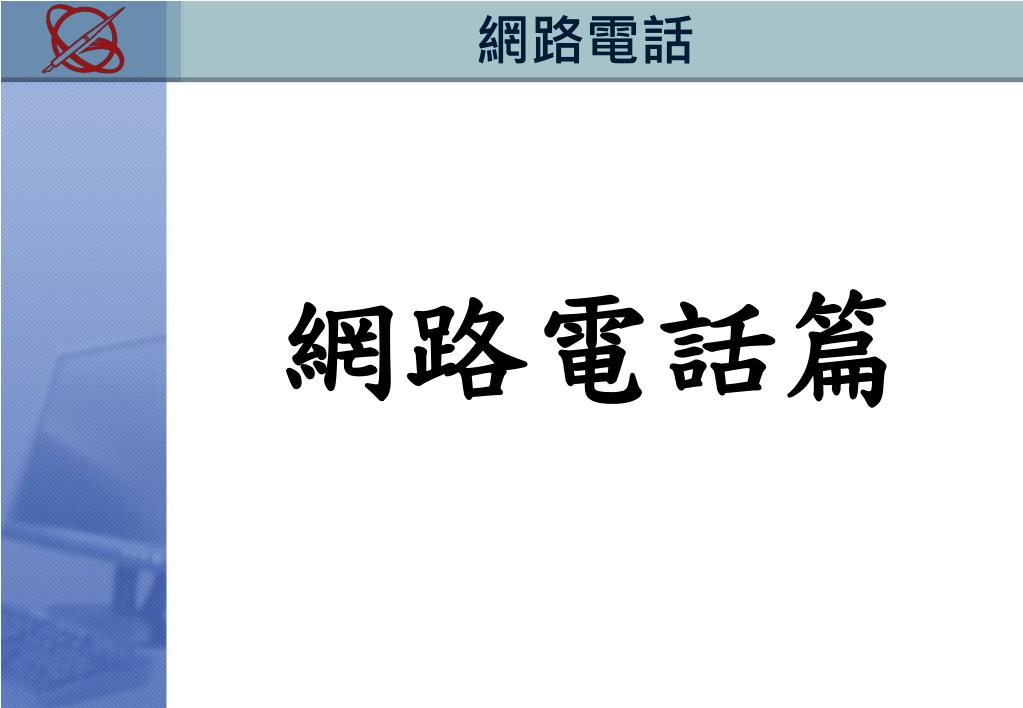

網路電話 網路電話篇

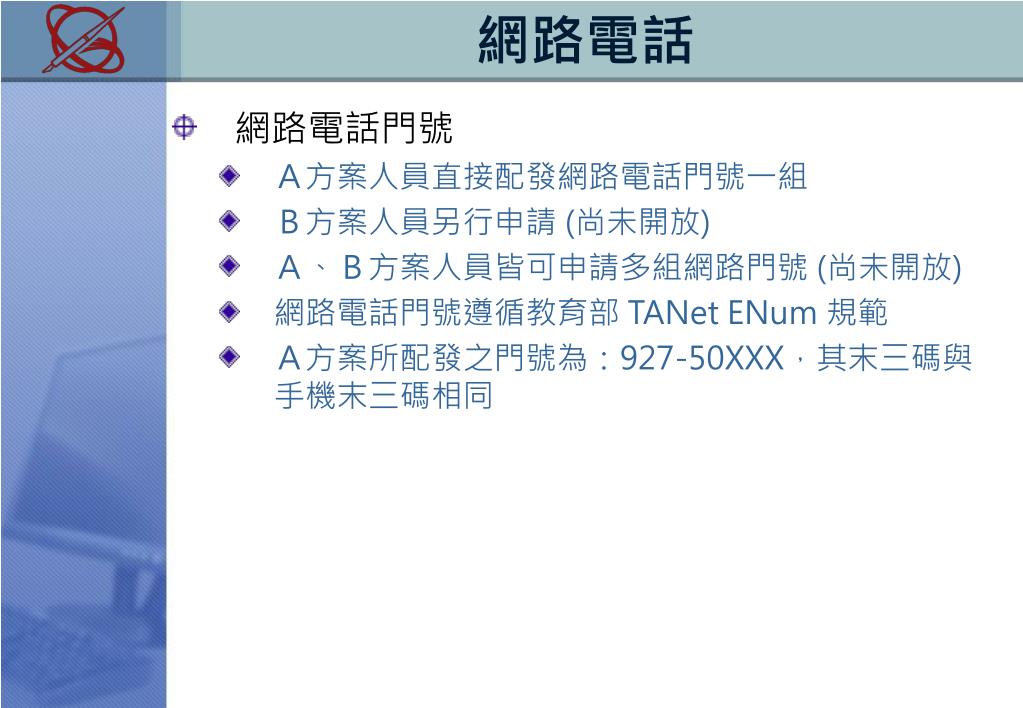

網路電話 • 網路電話門號 • A方案人員直接配發網路電話門號一組 • B方案人員另行申請 (尚未開放) • A、B方案人員皆可申請多組網路門號 (尚未開放) • 網路電話門號遵循教育部 TANet ENum 規範 • A方案所配發之門號為:927-50XXX,其末三碼與手機末三碼相同

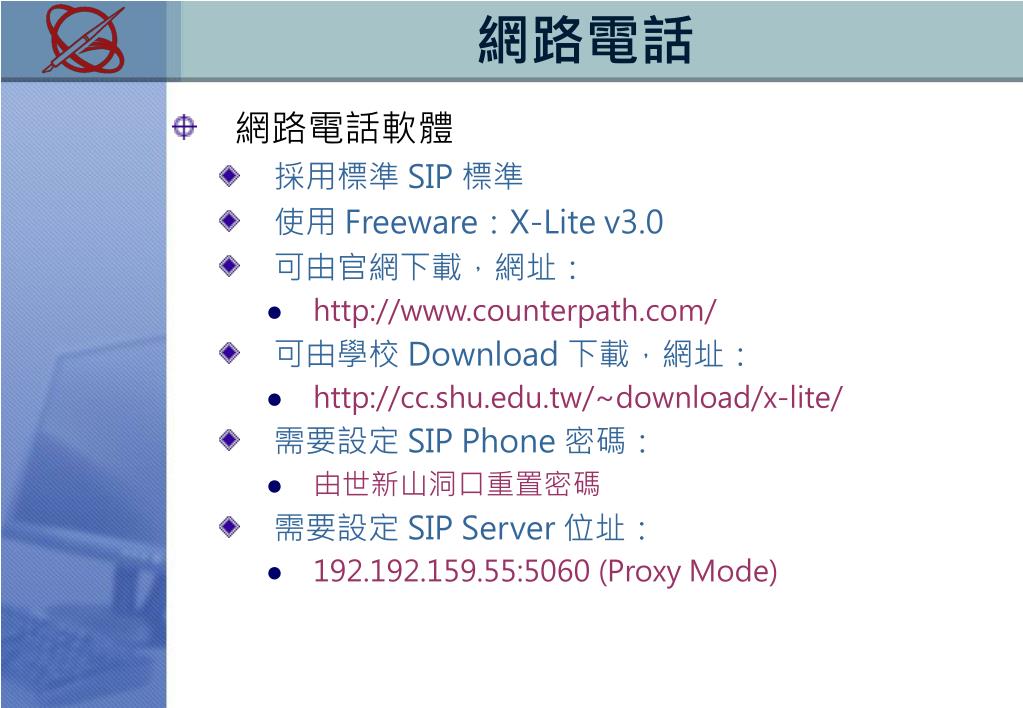

網路電話 • 網路電話軟體 • 採用標準 SIP 標準 • 使用 Freeware:X-Lite v3.0 • 可由官網下載,網址: • http://www.counterpath.com/ • 可由學校 Download 下載,網址: • http://cc.shu.edu.tw/~download/x-lite/ • 需要設定 SIP Phone 密碼: • 由世新山洞口重置密碼 • 需要設定 SIP Server 位址: • 192.192.159.55:5060 (Proxy Mode)

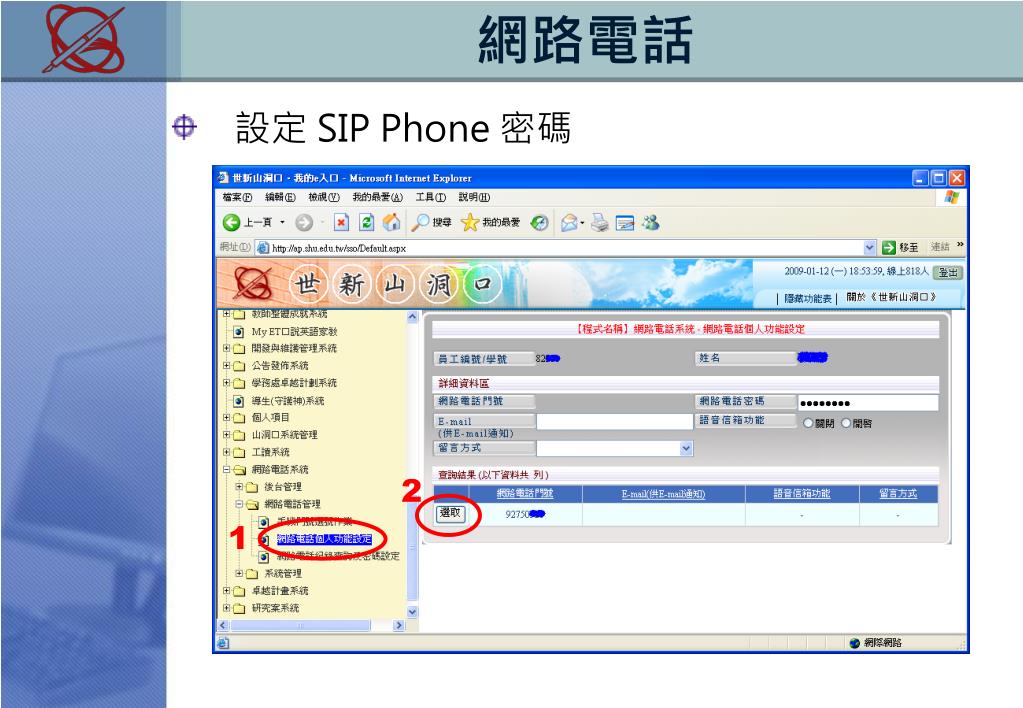

網路電話 • 設定 SIP Phone 密碼 2 1
網路電話 • 設定 SIP Phone 密碼 (續) 1 2
網路電話 • 設定 SIP Phone 密碼 (續)

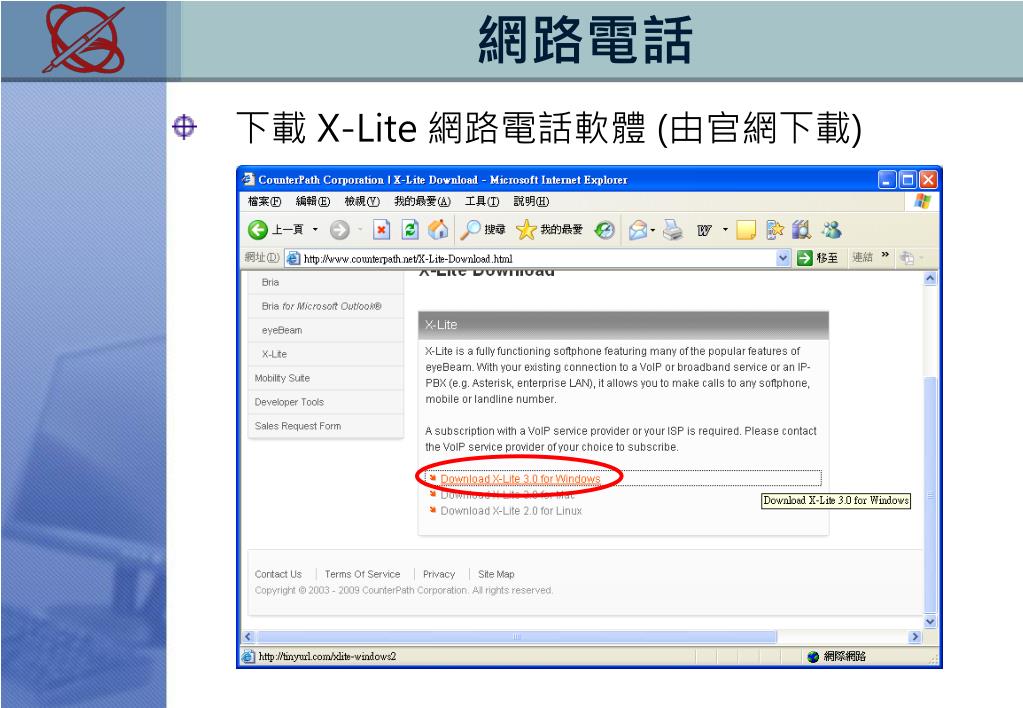

網路電話 • 下載 X-Lite 網路電話軟體 (由官網下載)
網路電話 • 下載 X-Lite 網路電話軟體 (學校下載)

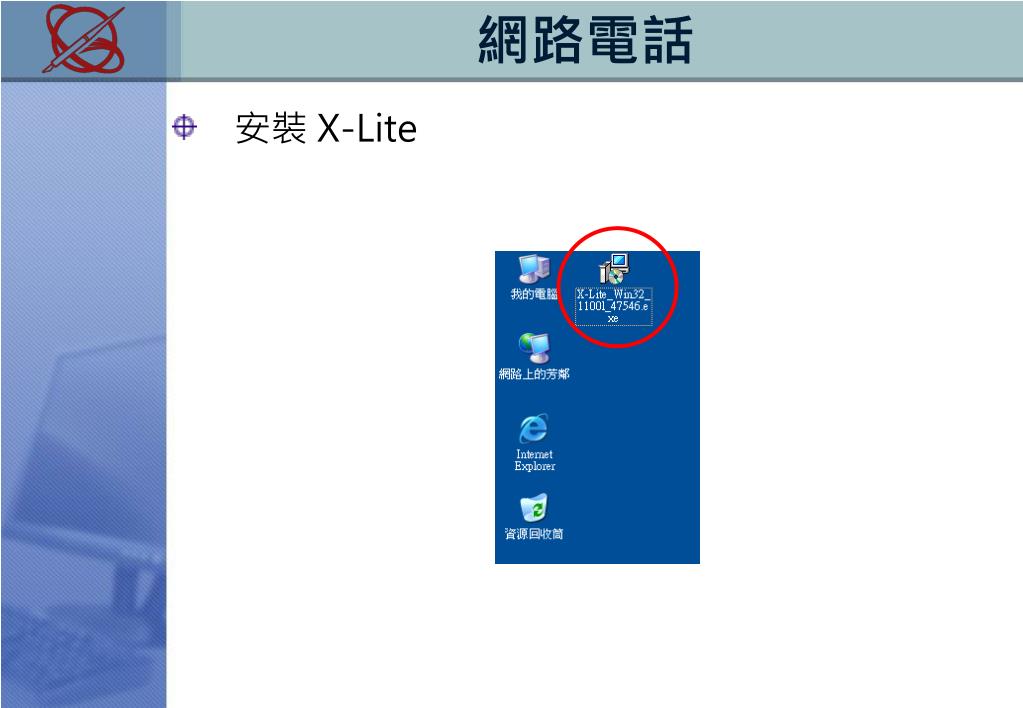

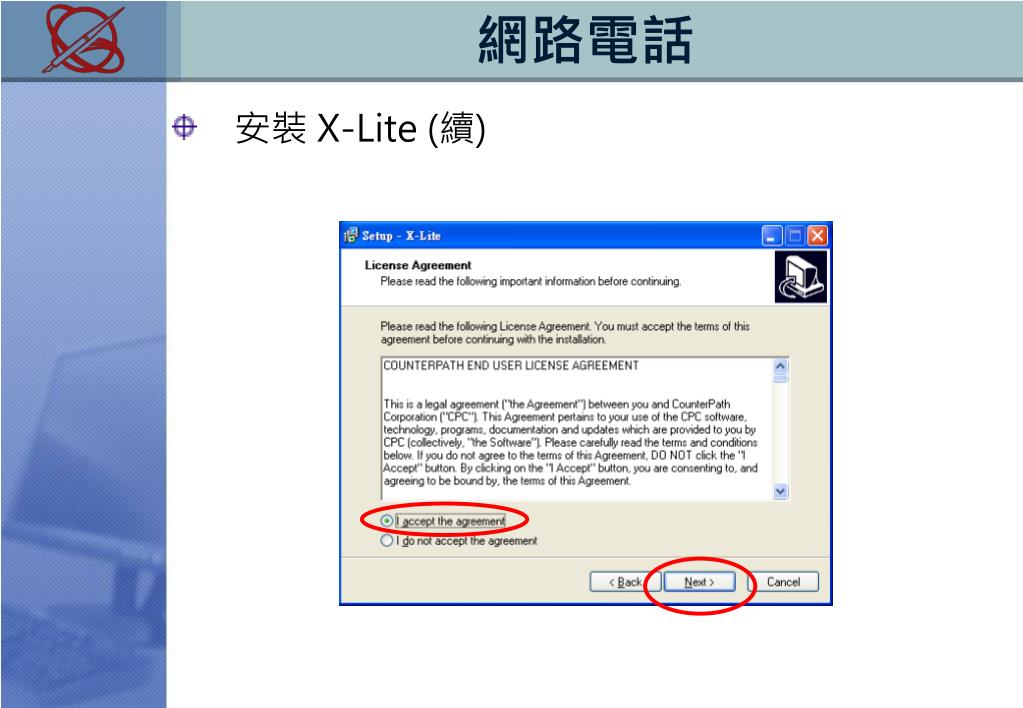

網路電話 • 安裝 X-Lite

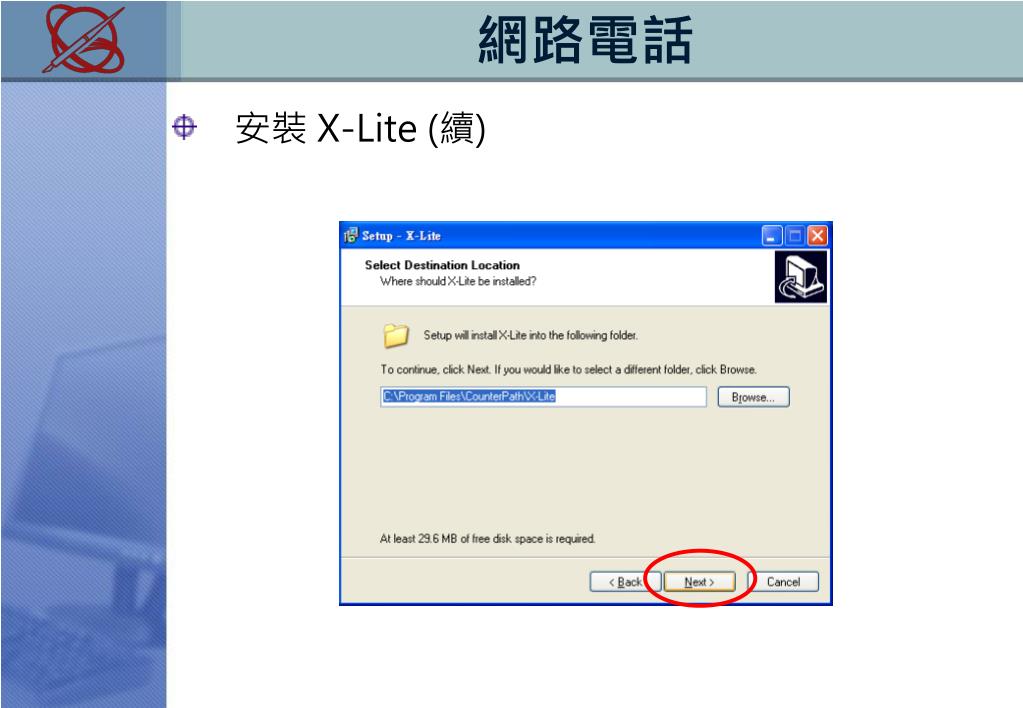

網路電話 • 安裝 X-Lite (續)
網路電話 • 安裝 X-Lite (續)

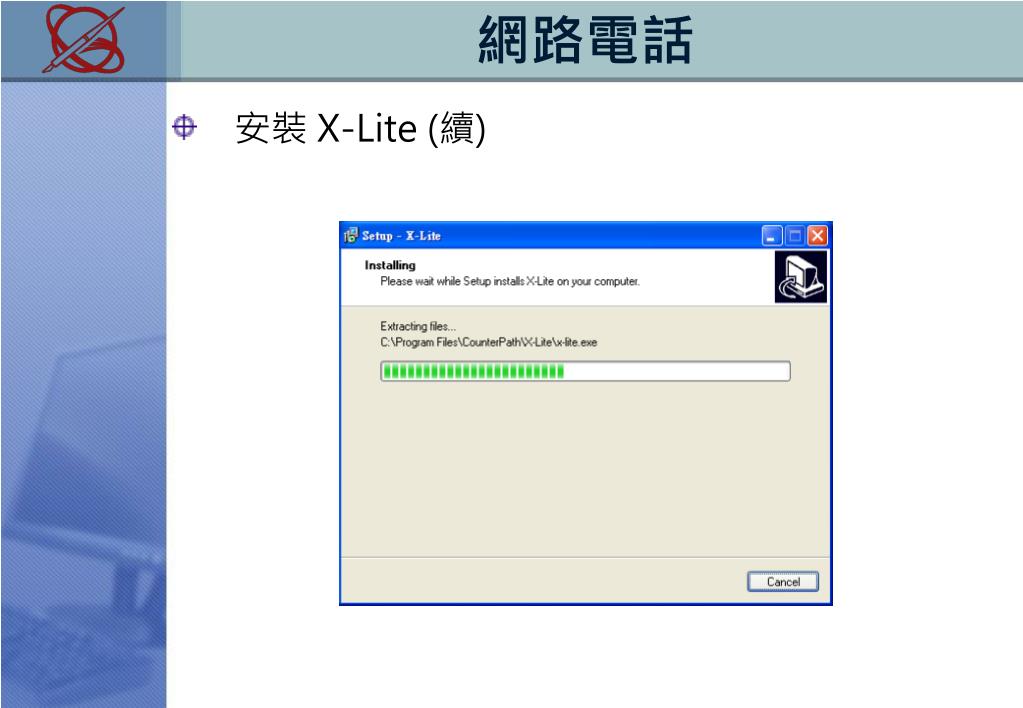

網路電話 • 安裝 X-Lite (續)
網路電話 • 安裝 X-Lite (續)
網路電話 • 安裝 X-Lite (續)
網路電話 • 安裝 X-Lite (續)
網路電話 • 安裝 X-Lite (續)

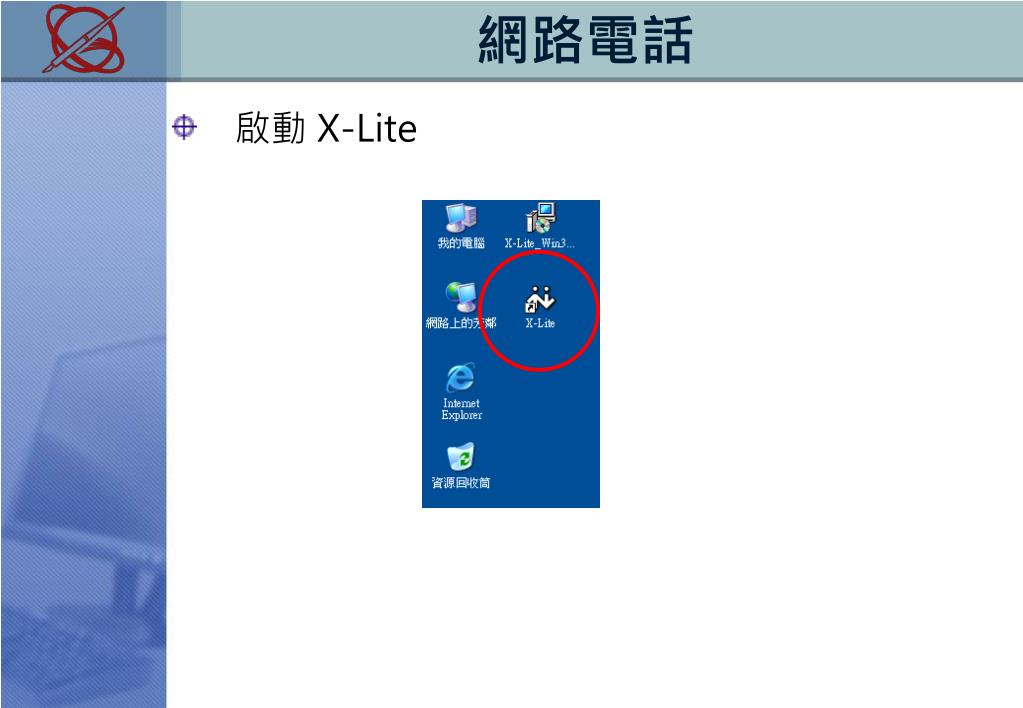

網路電話 • 啟動 X-Lite

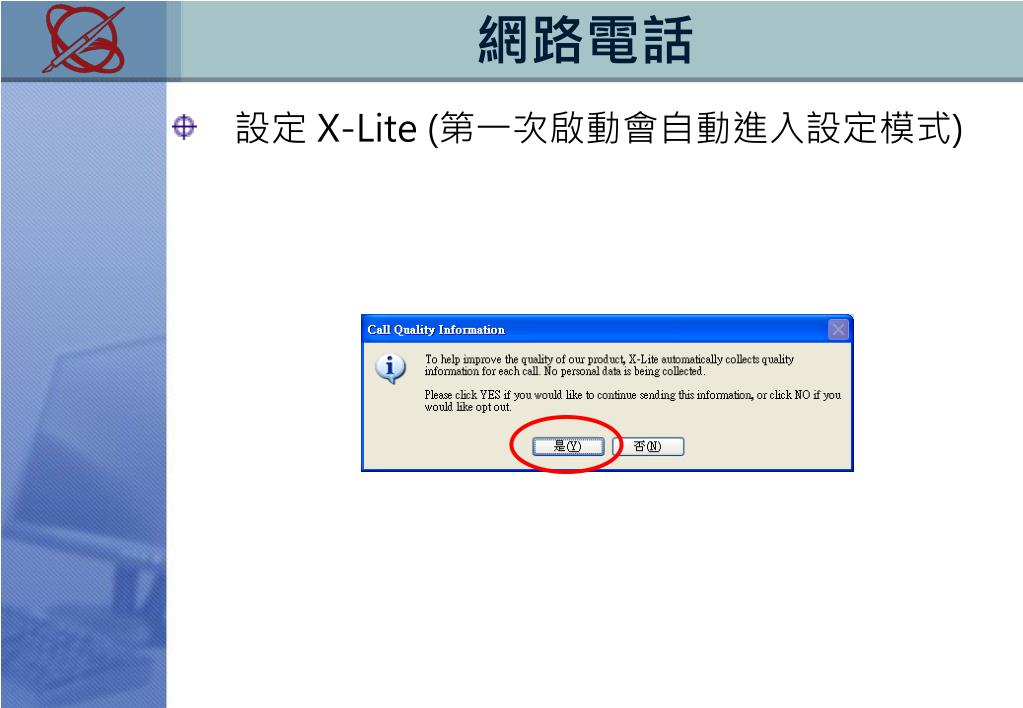

網路電話 • 設定 X-Lite (第一次啟動會自動進入設定模式)

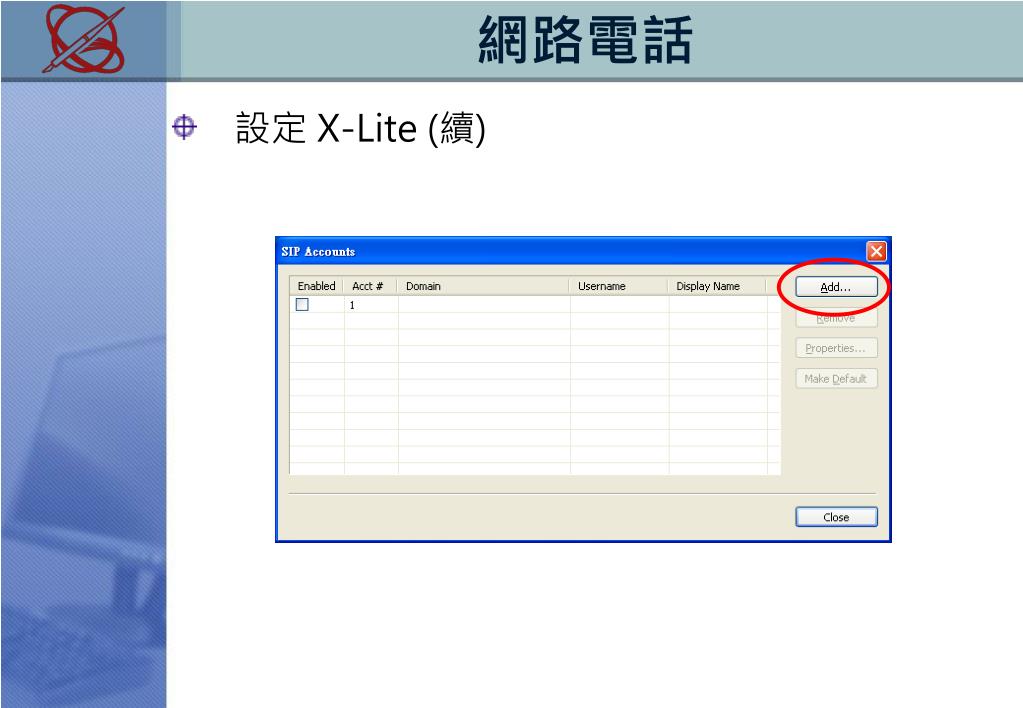

網路電話 • 設定 X-Lite (續)

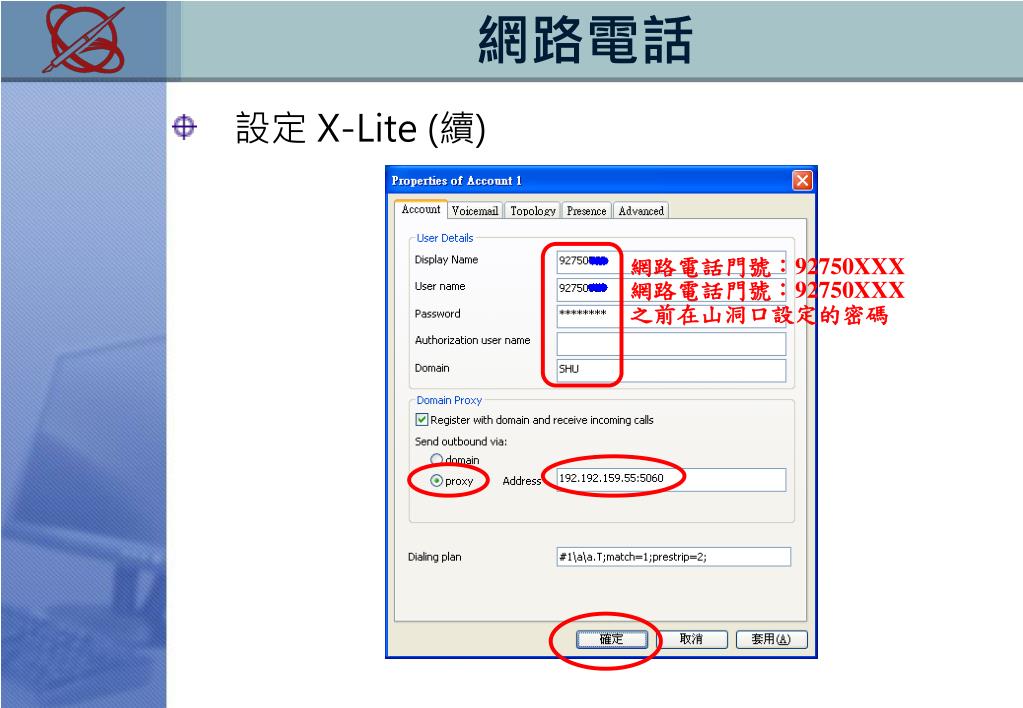

網路電話 • 設定 X-Lite (續) 網路電話門號:92750XXX 網路電話門號:92750XXX 之前在山洞口設定的密碼

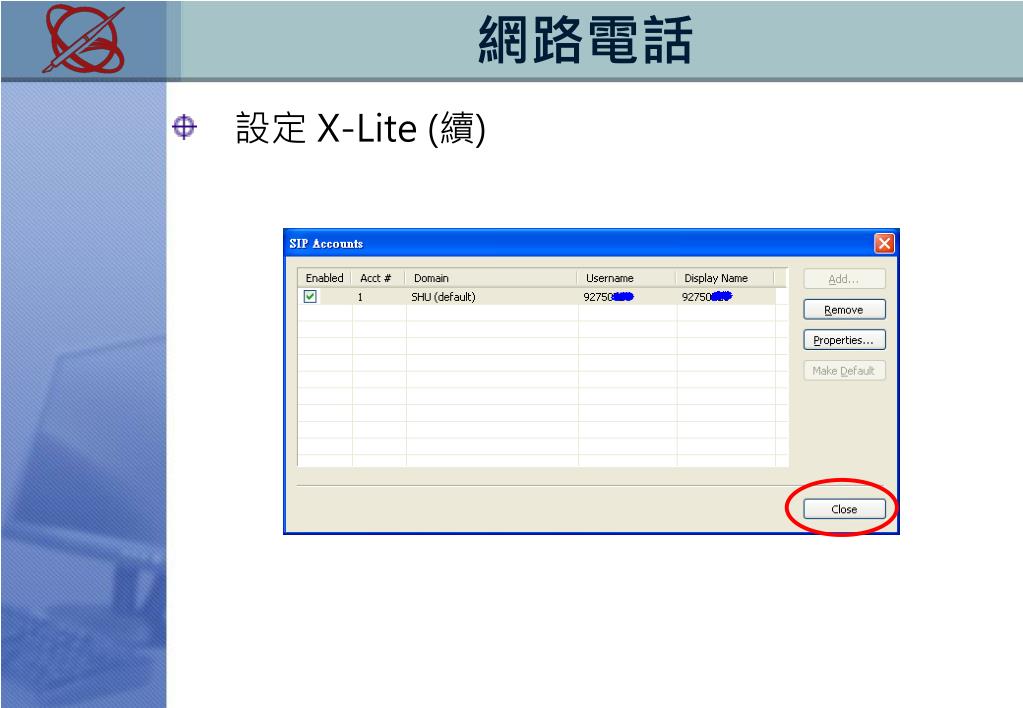

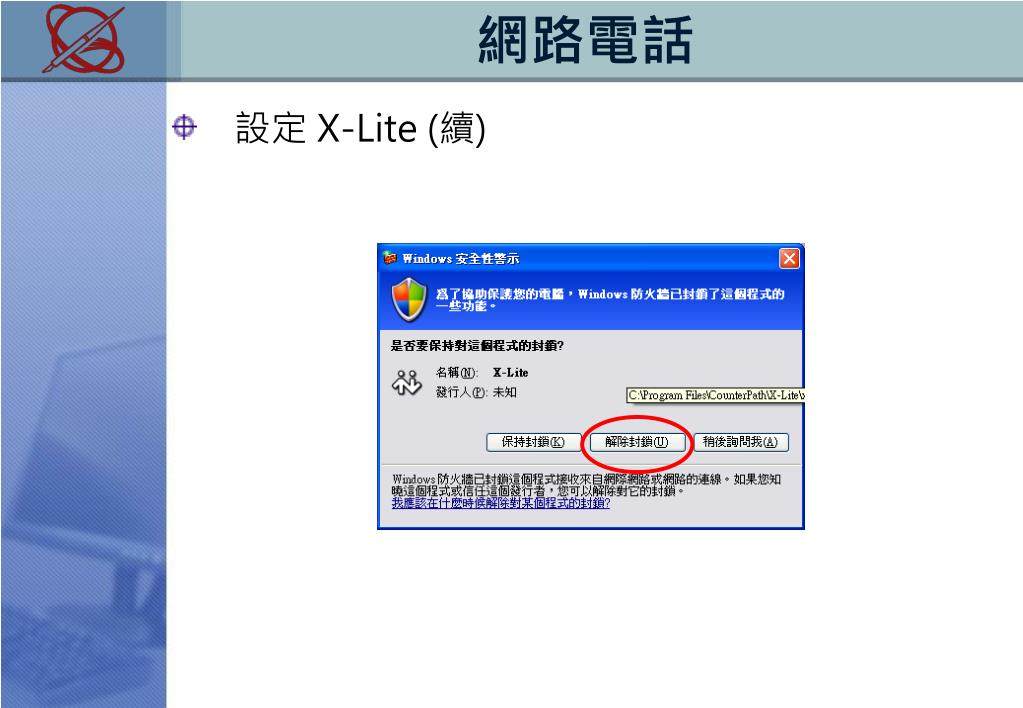

網路電話 • 設定 X-Lite (續)
網路電話 • 設定 X-Lite (續)
網路電話 • 設定 X-Lite (續) 這就是註冊成功的狀態
網路電話 • 設定 X-Lite (後續仍可更改設定)

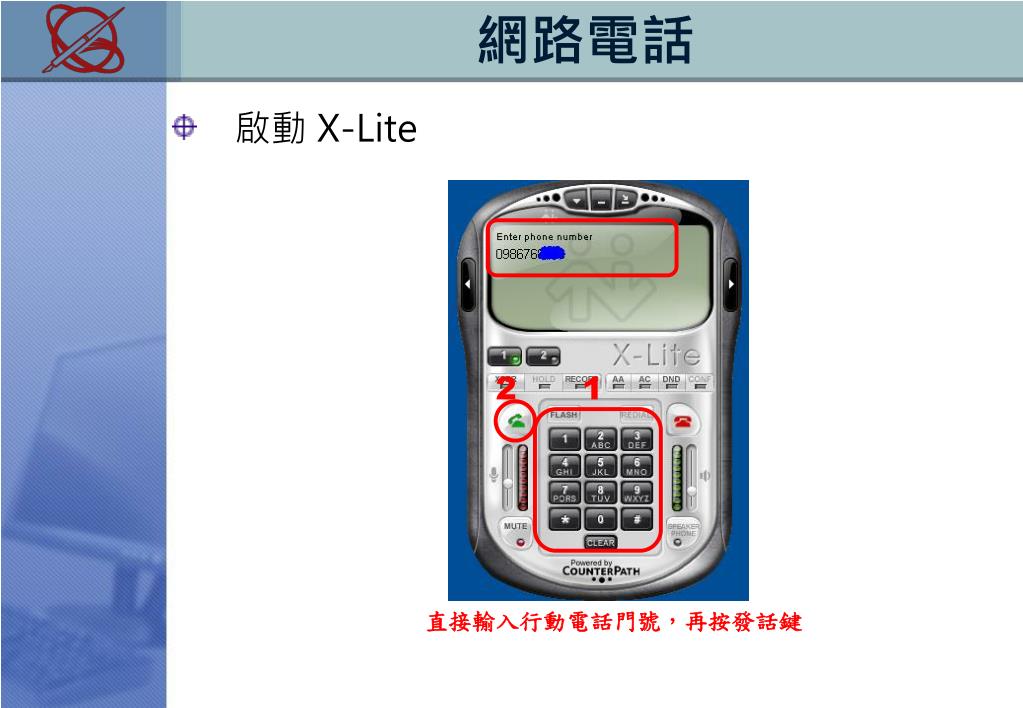

網路電話 • 啟動 X-Lite 2 1 直接輸入行動電話門號,再按發話鍵
網路電話 • 啟動 X-Lite (續) 接通後,按鍵結束鍵可掛斷電話
網路電話 • 啟動 X-Lite (續) 已結束通話
網路電話 • 個人下車服務 • 可直撥專案內行動電話長碼、簡碼、分機、網路電話號碼,皆可共振,且免收費用 • 可直撥專案外之電話門號,採個人下車服務計費 • 撥打 TANet ENum 網路電話門號,免費 • 撥打群內行動電話門號,免費 • 撥打網內群外行動電話門號,每分鐘 1.8 元 (以秒計費) • 撥打網外行動電話門號,每分鐘 3.2 元 (以六秒為計價單位) • 撥打市話、長途:每三分鐘 1.6 元 (以三分鐘為計價單位)

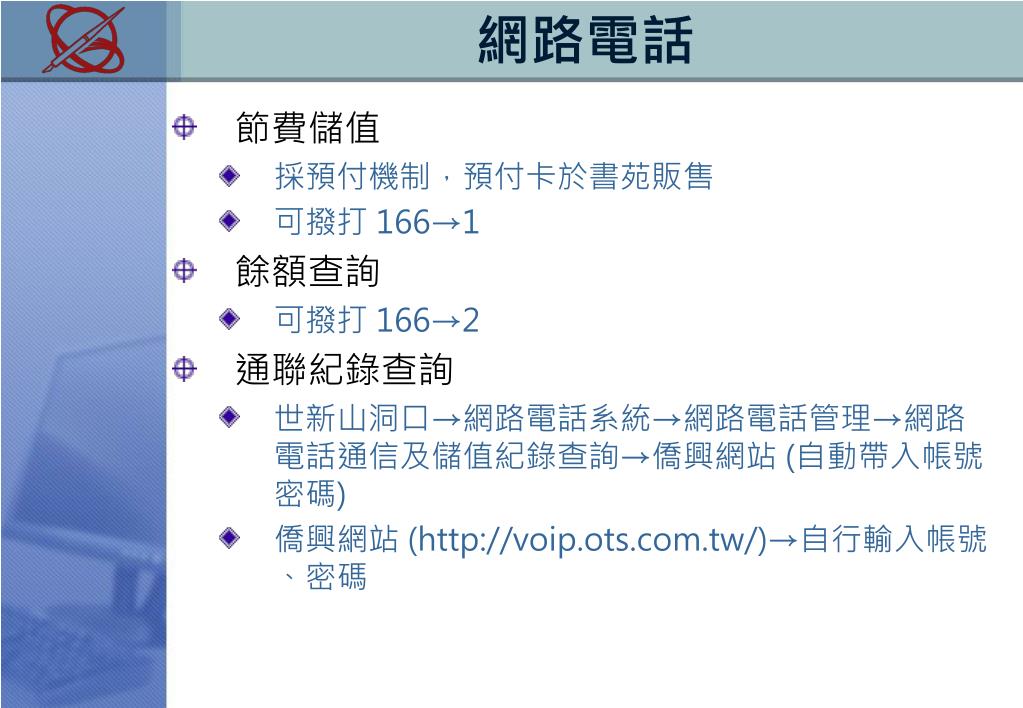

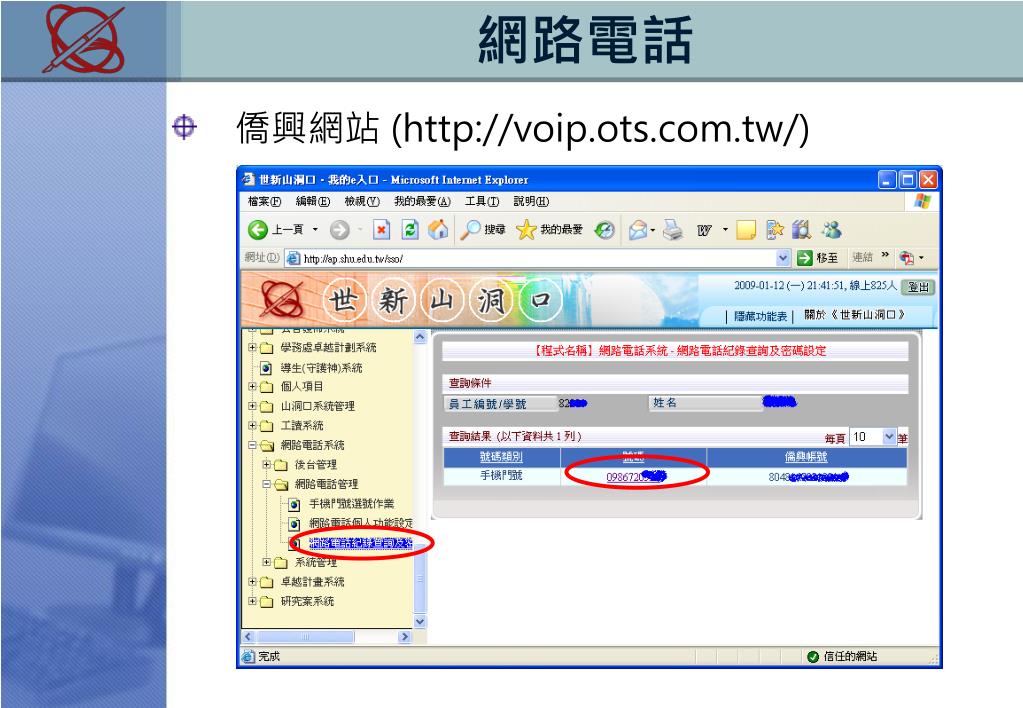

網路電話 • 節費儲值 • 採預付機制,預付卡於書苑販售 • 可撥打 166→1 • 餘額查詢 • 可撥打 166→2 • 通聯紀錄查詢 • 世新山洞口→網路電話系統→網路電話管理→網路電話通信及儲值紀錄查詢→僑興網站 (自動帶入帳號密碼) • 僑興網站 (http://voip.ots.com.tw/)→自行輸入帳號、密碼
網路電話 • 僑興網站 (http://voip.ots.com.tw/) • 第一次進入要改密碼 • 網頁上的費率說明不適用於本校 (本校更為優惠) • 在 2009/12/29 之前,費率計算可能會有誤差 (以非本校優惠方式計算),在 1/10 均已補正 (系統自動補充加值) • 教職人員:第一門號給予 32 元優惠 (10 分鐘試用),第二門號給予 16 元優惠 (5 分鐘試用) • 學生只給予 16 元優惠 (5 分鐘試用) • 全校上限為 5 萬分鐘試用額度 • 連絡電話:(02) 2523-1172

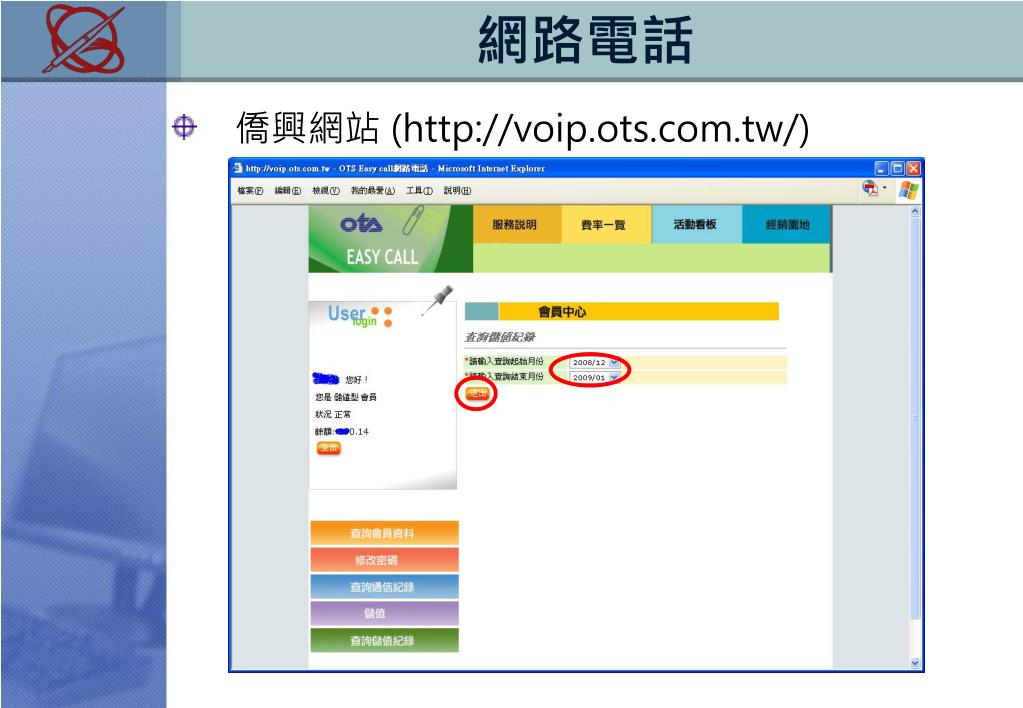

網路電話 • 僑興網站 (http://voip.ots.com.tw/)
網路電話 • 僑興網站 (http://voip.ots.com.tw/)
網路電話 • 僑興網站 (http://voip.ots.com.tw/)

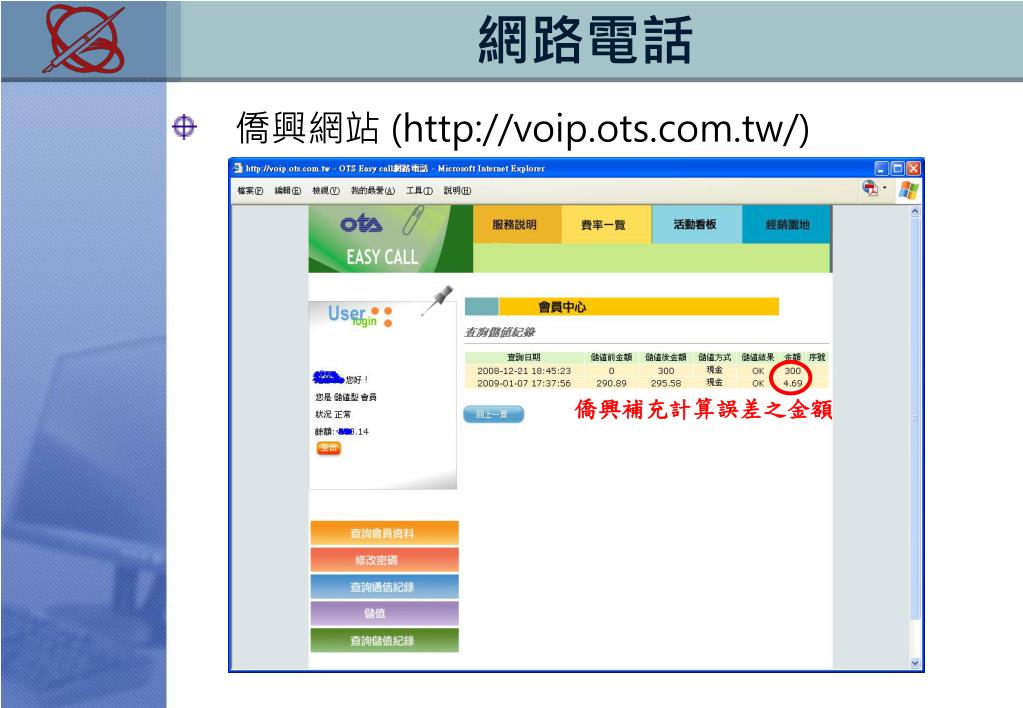

網路電話 • 僑興網站 (http://voip.ots.com.tw/) 僑興補充計算誤差之金額
網路電話 • 僑興網站 (http://voip.ots.com.tw/)
網路電話 • 僑興網站 (http://voip.ots.com.tw/)

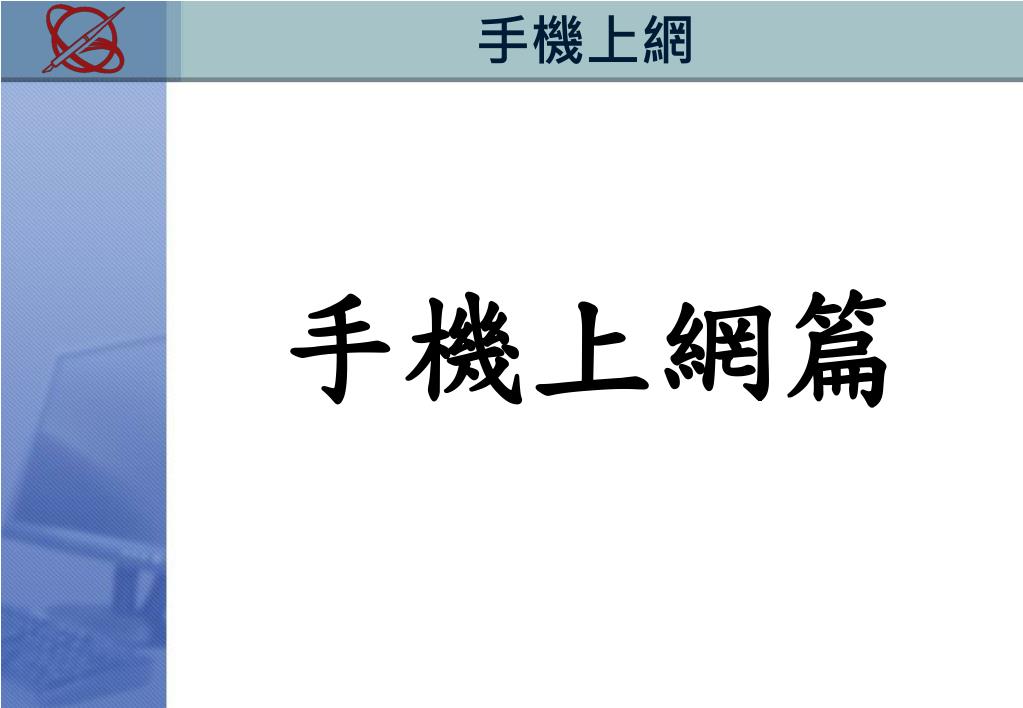

手機上網 手機上網篇

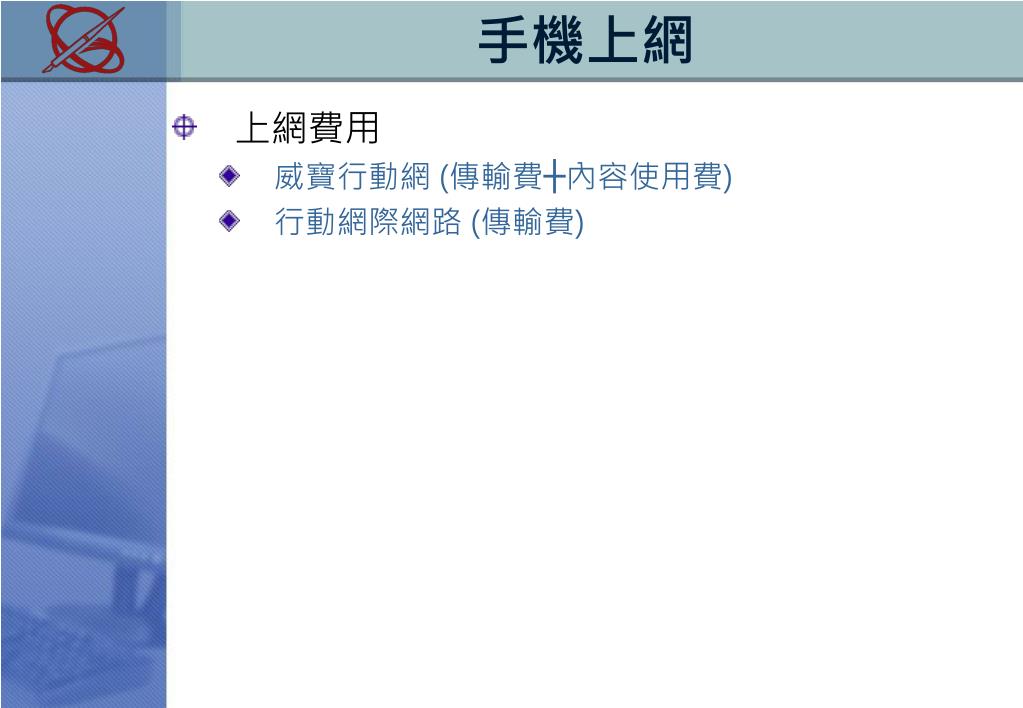

手機上網 • 上網費用 • 威寶行動網 (傳輸費┼內容使用費) • 行動網際網路 (傳輸費)

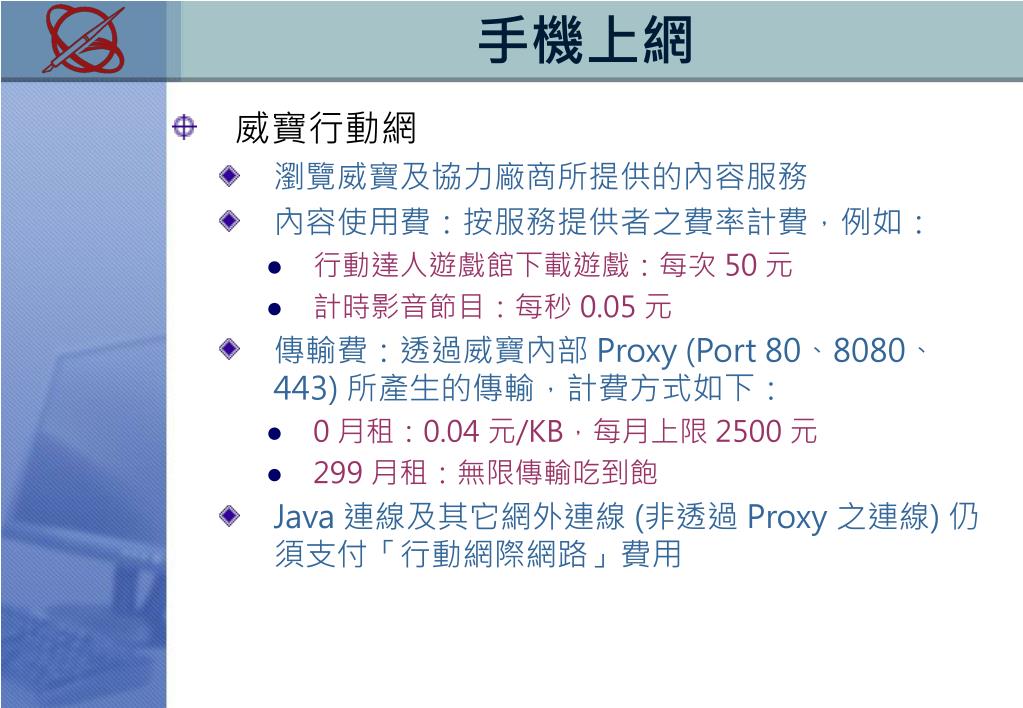

手機上網 • 威寶行動網 • 瀏覽威寶及協力廠商所提供的內容服務 • 內容使用費:按服務提供者之費率計費,例如: • 行動達人遊戲館下載遊戲:每次 50 元 • 計時影音節目:每秒 0.05 元 • 傳輸費:透過威寶內部 Proxy (Port 80、8080、443) 所產生的傳輸,計費方式如下: • 0 月租:0.04 元/KB,每月上限 2500 元 • 299 月租:無限傳輸吃到飽 • Java 連線及其它網外連線 (非透過 Proxy 之連線) 仍須支付「行動網際網路」費用

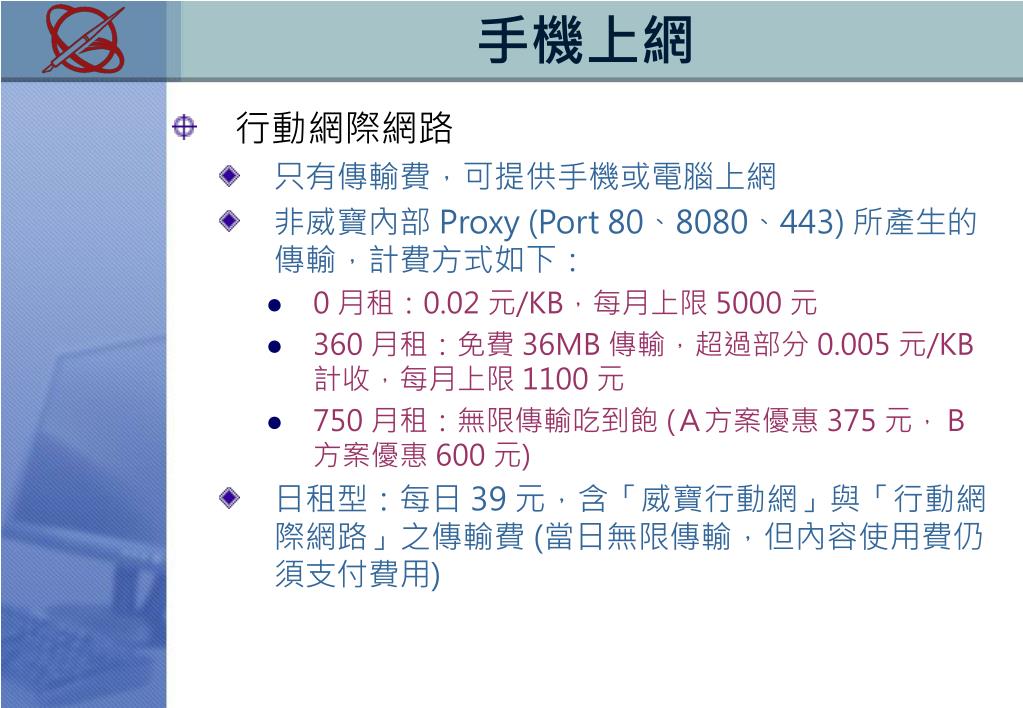

手機上網 • 行動網際網路 • 只有傳輸費,可提供手機或電腦上網 • 非威寶內部 Proxy (Port 80、8080、443) 所產生的傳輸,計費方式如下: • 0 月租:0.02 元/KB,每月上限 5000 元 • 360 月租:免費 36MB 傳輸,超過部分 0.005 元/KB 計收,每月上限 1100 元 • 750 月租:無限傳輸吃到飽 (A方案優惠 375 元,B方案優惠 600 元) • 日租型:每日 39 元,含「威寶行動網」與「行動網際網路」之傳輸費 (當日無限傳輸,但內容使用費仍須支付費用)
世新大學行動網 …...…跑…馬…燈…........ 認識 世新 系所 介紹 校園 公告 世新 開放 權限 藝術 世新 知識 殿堂 研究 發展 世新 報導 電子報 訂閱 世新 影音 翠谷 風情 世新人 專區 進修 教育 手機上網 • 資訊應用 (未來目標) • 學校自備 WAP 與 Streaming Server • 由指定 URL 入口瀏覽,免費吃到飽

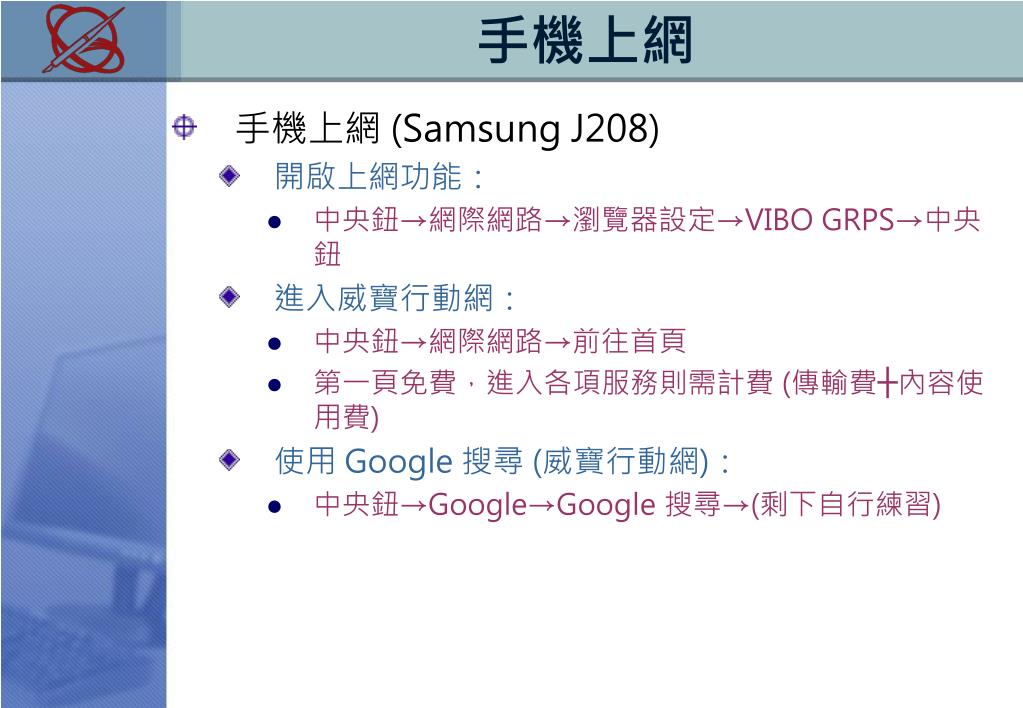

手機上網 • 手機上網 (Samsung J208) • 開啟上網功能: • 中央鈕→網際網路→瀏覽器設定→VIBO GRPS→中央鈕 • 進入威寶行動網: • 中央鈕→網際網路→前往首頁 • 第一頁免費,進入各項服務則需計費 (傳輸費┼內容使用費) • 使用 Google 搜尋 (威寶行動網): • 中央鈕→Google→Google 搜尋→(剩下自行練習)

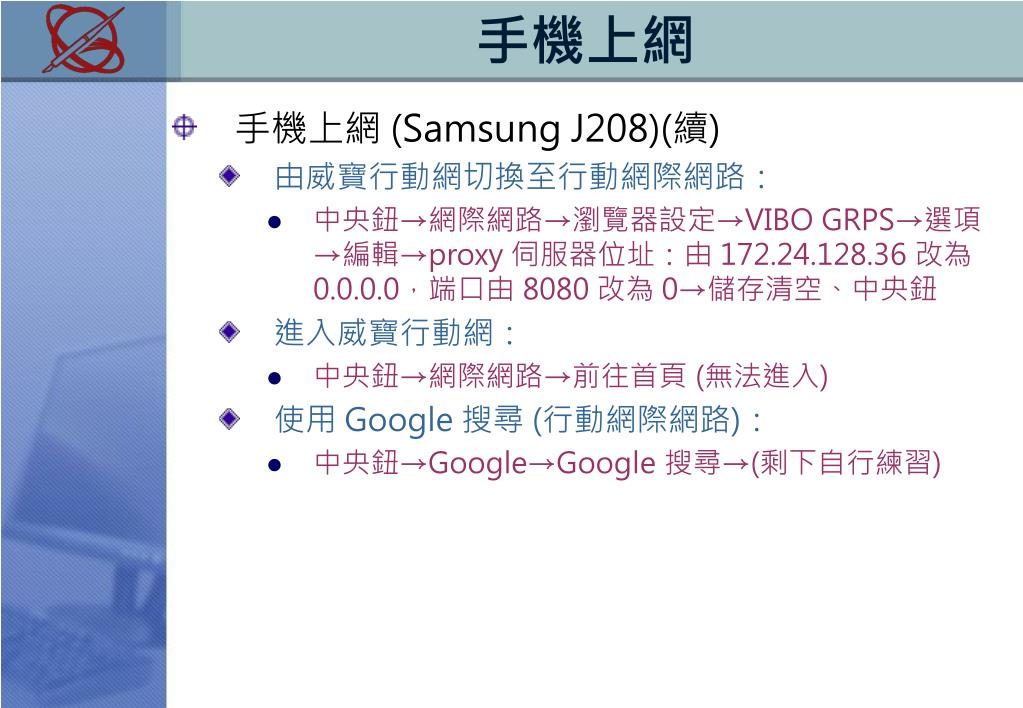

手機上網 • 手機上網 (Samsung J208)(續) • 由威寶行動網切換至行動網際網路: • 中央鈕→網際網路→瀏覽器設定→VIBO GRPS→選項→編輯→proxy 伺服器位址:由 172.24.128.36 改為 0.0.0.0,端口由 8080 改為 0→儲存清空、中央鈕 • 進入威寶行動網: • 中央鈕→網際網路→前往首頁 (無法進入) • 使用 Google 搜尋 (行動網際網路): • 中央鈕→Google→Google 搜尋→(剩下自行練習)

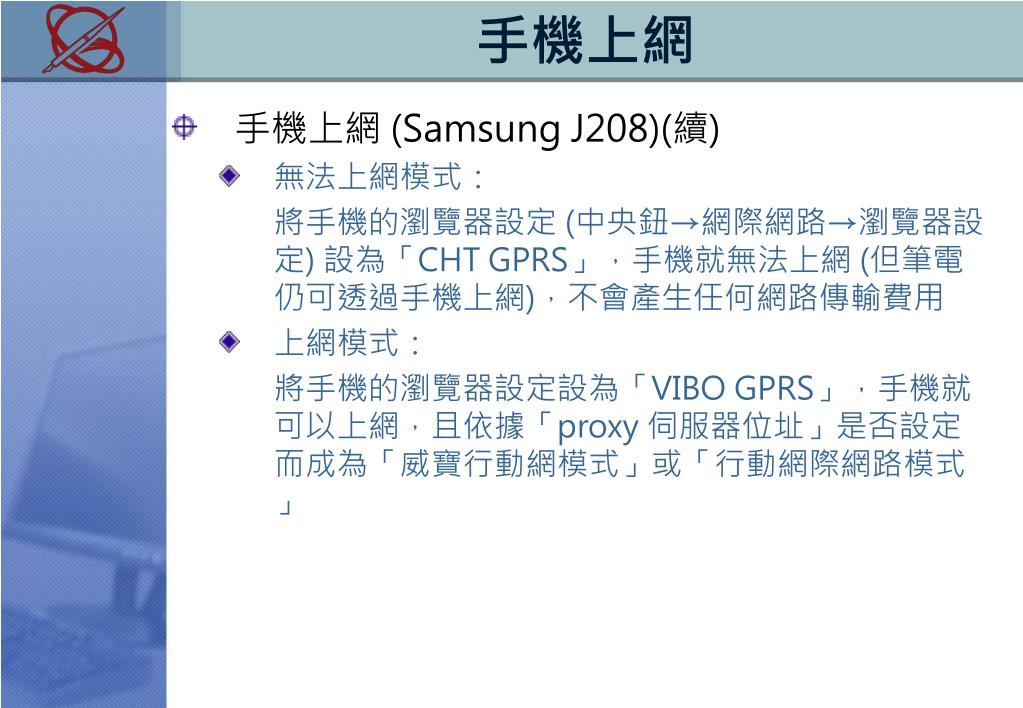

手機上網 • 手機上網 (Samsung J208)(續) • 無法上網模式: 將手機的瀏覽器設定 (中央鈕→網際網路→瀏覽器設定) 設為「CHT GPRS」,手機就無法上網 (但筆電仍可透過手機上網),不會產生任何網路傳輸費用 • 上網模式: 將手機的瀏覽器設定設為「VIBO GPRS」,手機就可以上網,且依據「proxy 伺服器位址」是否設定而成為「威寶行動網模式」或「行動網際網路模式」

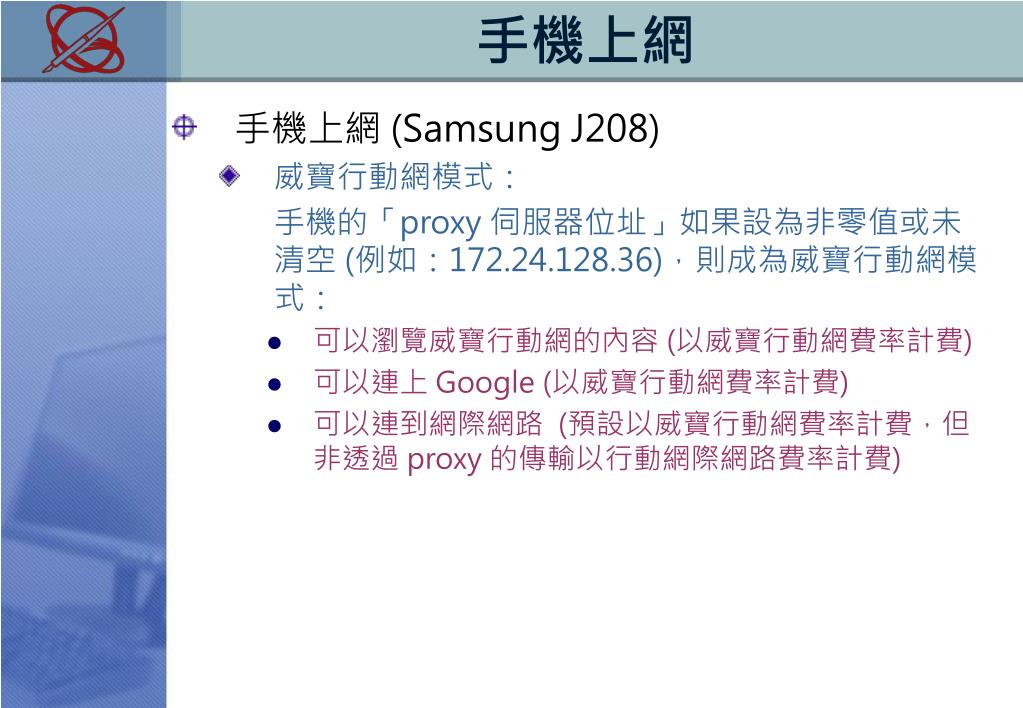

手機上網 • 手機上網 (Samsung J208) • 威寶行動網模式: 手機的「proxy 伺服器位址」如果設為非零值或未清空 (例如:172.24.128.36),則成為威寶行動網模式: • 可以瀏覽威寶行動網的內容 (以威寶行動網費率計費) • 可以連上 Google (以威寶行動網費率計費) • 可以連到網際網路 (預設以威寶行動網費率計費,但非透過 proxy 的傳輸以行動網際網路費率計費)
手機上網 • 手機上網 (Samsung J208) • 行動網際網路模式: 手機的「proxy 伺服器位址」如果已清空或設為 0.0.0.0,則成為行動網際網路模式: • 無法瀏覽威寶行動網的內容 • 可以連上 Google (以行動網際網路費率計費) • 可以連到網際網路 (以行動網際網路費率計費)

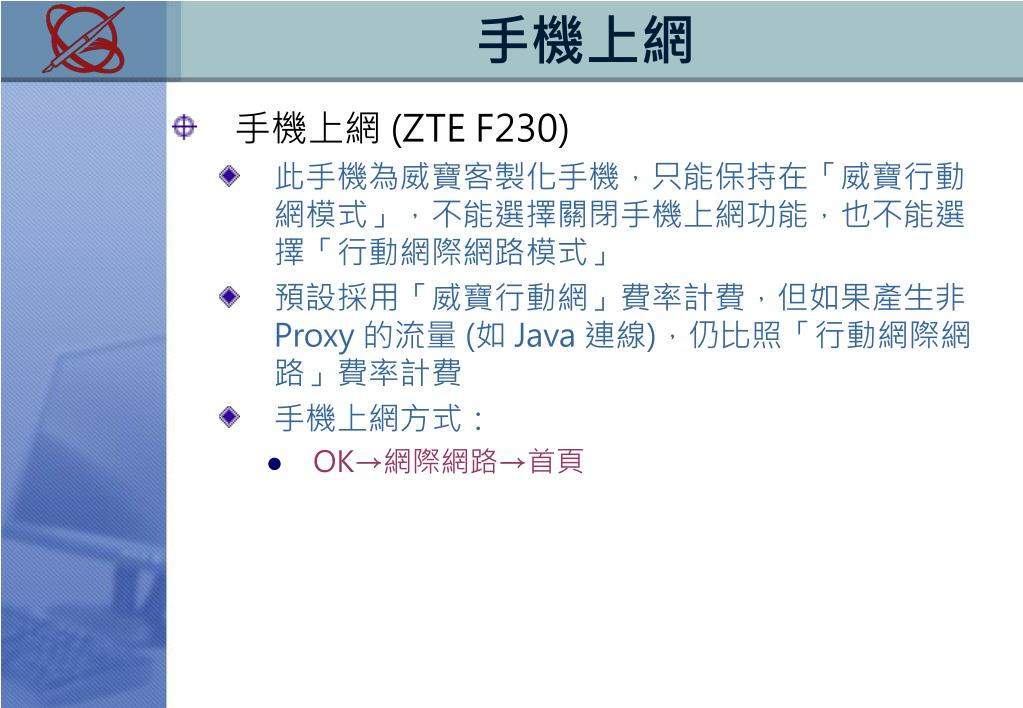

手機上網 • 手機上網 (ZTE F230) • 此手機為威寶客製化手機,只能保持在「威寶行動網模式」,不能選擇關閉手機上網功能,也不能選擇「行動網際網路模式」 • 預設採用「威寶行動網」費率計費,但如果產生非 Proxy 的流量 (如 Java 連線),仍比照「行動網際網路」費率計費 • 手機上網方式: • OK→網際網路→首頁
