PENURUNAN KONSOLIDASI

PENURUNAN KONSOLIDASI. Yulvi Zaika, Dr Eng. ANALISA PENURUNAN KONSOLIDASI PRIMER. Pengurangan volume per satuan volume. Karena dianggap pergerakan hanya satu arah maka penurunan lap setebal dz. Penurunan untuk lapisan dengan tebal H. Atau. Untuk lempung terkonsolidasi normal.

lucie
Télécharger la présentation

PENURUNAN KONSOLIDASI

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. PENURUNAN KONSOLIDASI Yulvi Zaika, Dr Eng

  2. ANALISA PENURUNAN KONSOLIDASI PRIMER Pengurangan volume per satuan volume. Karenadianggappergerakanhanyasatuarahmakapenurunan lap setebaldz

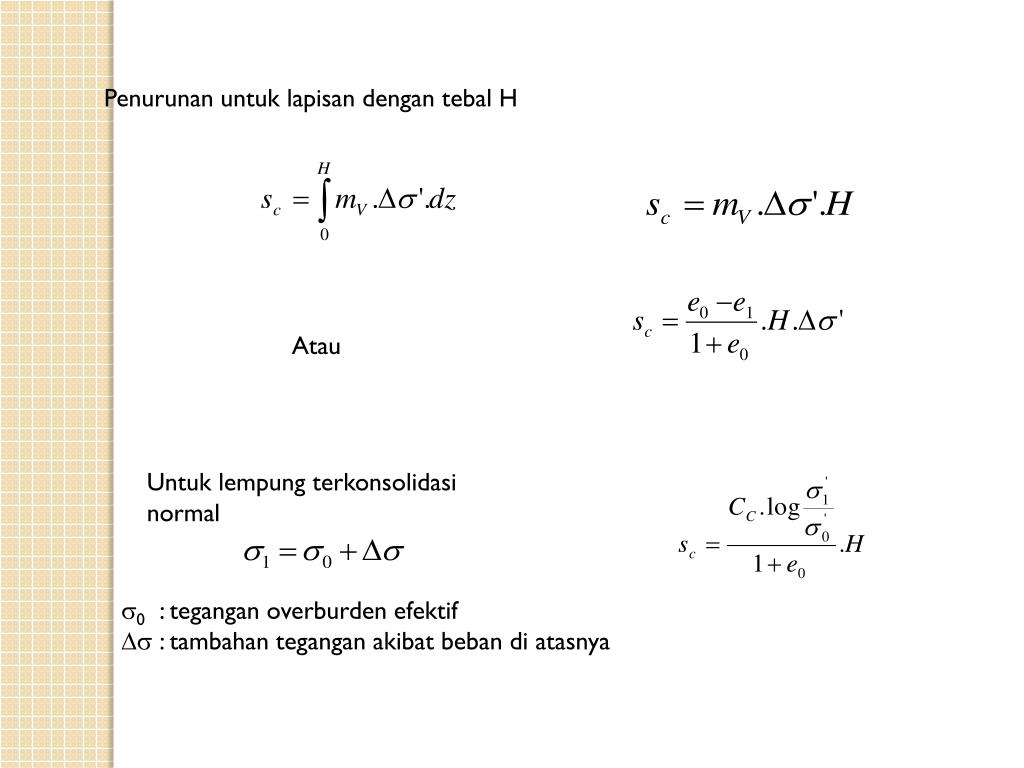

  3. Penurunanuntuklapisandengantebal H Atau Untuklempungterkonsolidasi normal 0 : tegangan overburden efektif  : tambahanteganganakibatbebandiatasnya

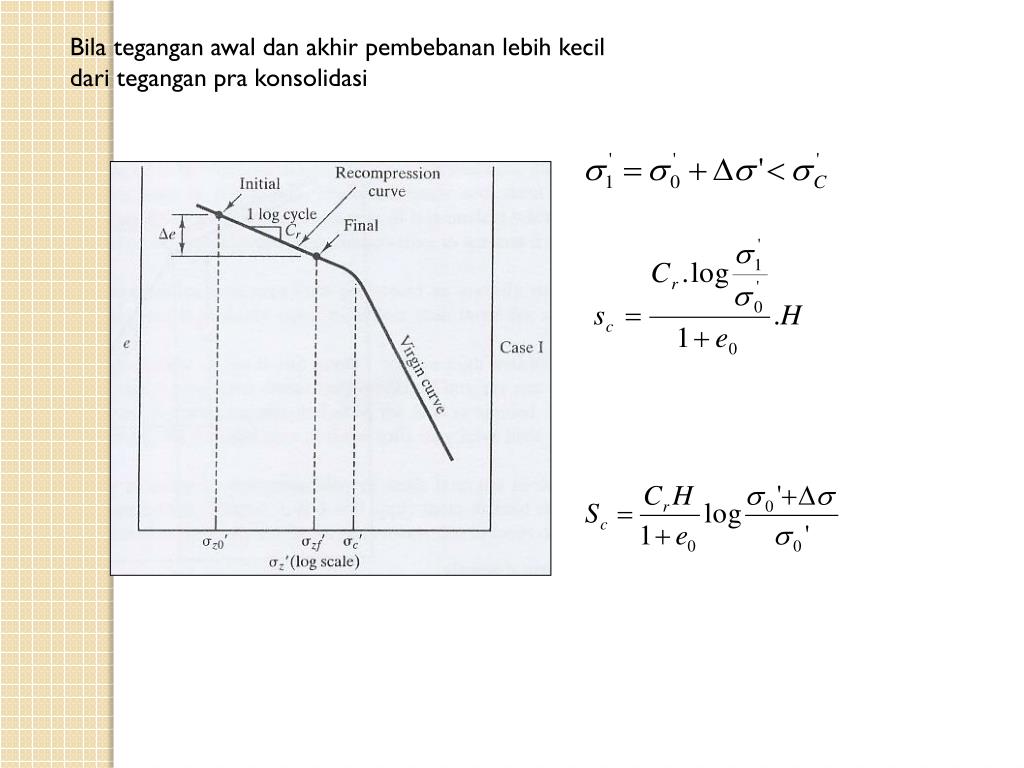

  4. BilateganganawalkecildariteganganprakonsolidasitetapsetelahpembebananlebihbesarBilateganganawalkecildariteganganprakonsolidasitetapsetelahpembebananlebihbesar

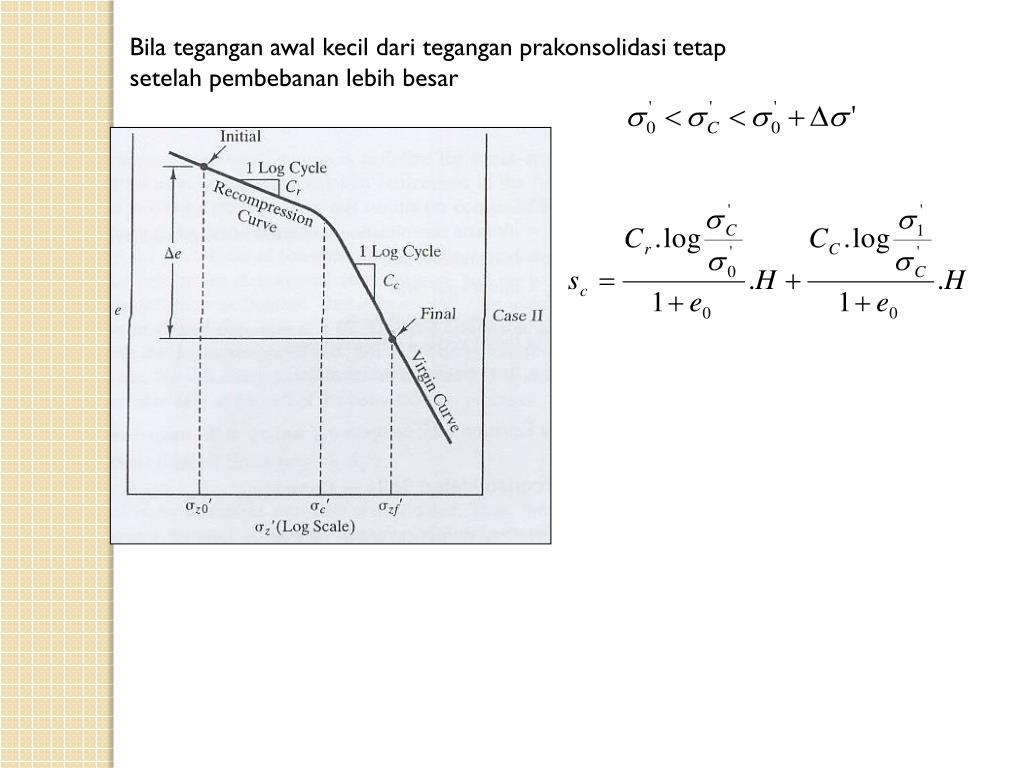

  5. BilateganganawaldanakhirpembebananlebihkecildariteganganprakonsolidasiBilateganganawaldanakhirpembebananlebihkecildariteganganprakonsolidasi

  6. PERHITUNGAN PENURUNAN KONSOLIDASI • Gambarkanlapisantanah • Tentukantitikreferensilapisanpadalapisan yang dihitungpenurunannya (atas, tengah, bawah) • Menentukantegangan overburden tanah (efektif) H4 H1 pasir H2 lempung H3 Pasirkerikil

  7. 0’=  ’ h (daripermukaantanahsampaikedalaman referensi) Bilatanahlempungnyatebalmakadapatdibagiatasbeberapalapisan • Menentukanpengaruhbebanpadatitikreferensi () - berdasarkanbentukpondasi yang meneruskanbebanstruktur • - tentukanmeodamenentukantegangansepertimetoda 2: 1, Boussinesq, westergard, dll • Biladiketahuiteganganprakonsolidasinya (pc) bandingkandengan0’ dan 1’=0’+  untukmemilihrumuspenurunan

  8. CONTOH PERHITUNGAN Profil lapisan tanah pada lokasi rencana gedung perkantoran terdiri lapisan pasir halus (fine sand) tebal 10,4 m di atas lapisan lempung lunak terkonsolidasi normal (soft normally consolidated clay) tebal 2 m. Di bawah lempung lunak adalah endapan pasir kasar. Muka air tanah 3 m di bawah permukaan tanah. Angka pori pasir 0,76 dan kadar air lempung 43%. Bangunan gedung akan menimbulkan kenaikan tegangan vertikal 140 kPa pada tengah-tengah lapisan lempung. Hitung perkiraan penurunan konsolidasi primer lapisan lempung. Anggap bahwa tanah di atas muka air adalah jenuh, Cc = 0,3 dan Gs = 2,7.

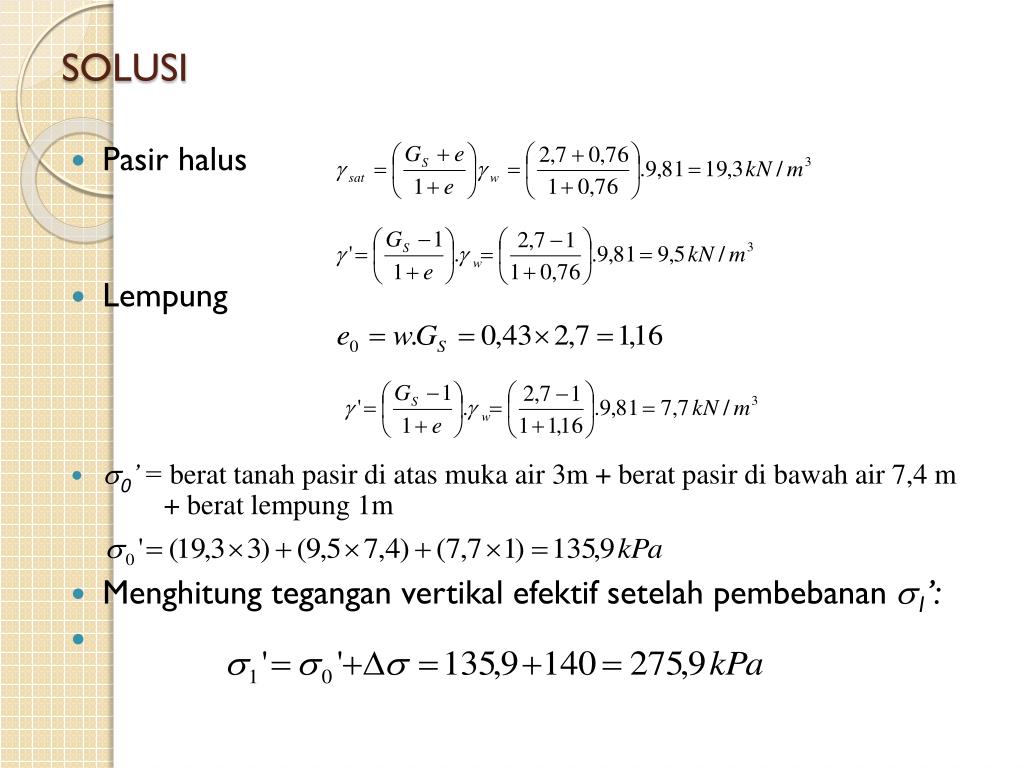

  9. SOLUSI • Pasirhalus • Lempung • 0’ = berat tanah pasir di atas muka air 3m + berat pasir di bawah air 7,4 m + berat lempung 1m • Menghitung tegangan vertikal efektif setelah pembebanan 1’:

  10. PENURUNAN YANG TERJADI • Jikalempungpadasoaldiatasadalahlempung OC dengan OCR = 2.5, w = 38% dan Cr = 0.05 tentukanpenurunannya.

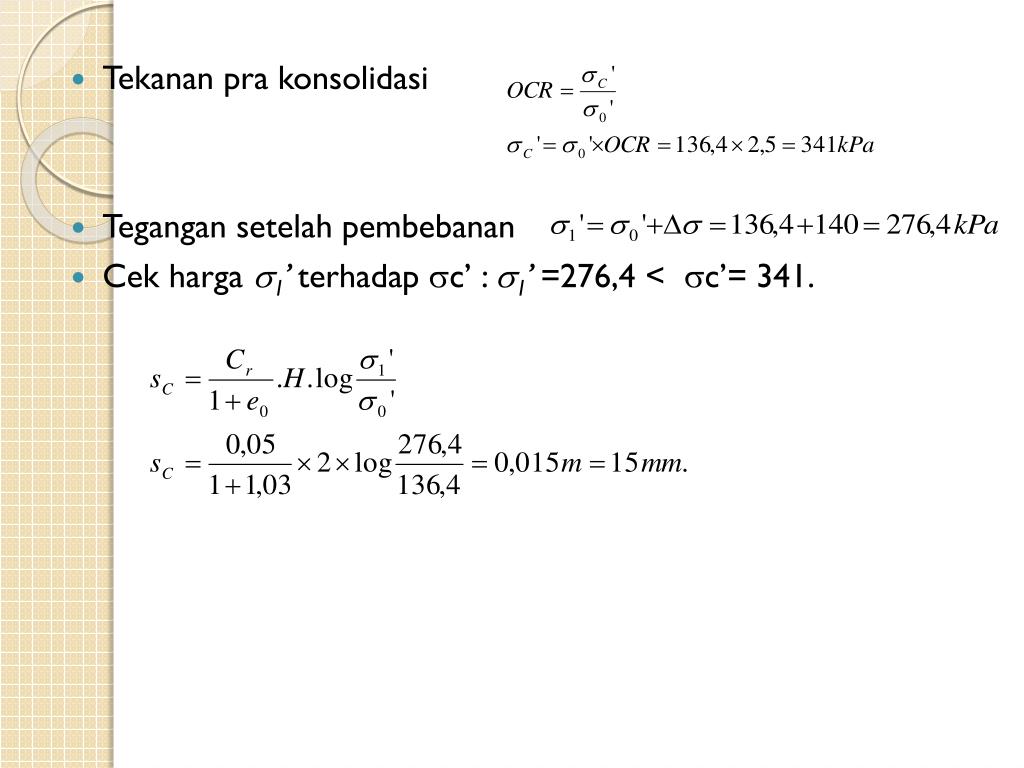

  11. Tekananprakonsolidasi • Tegangansetelahpembebanan • Cek harga 1’ terhadapc’ : 1’ =276,4 <c’= 341.

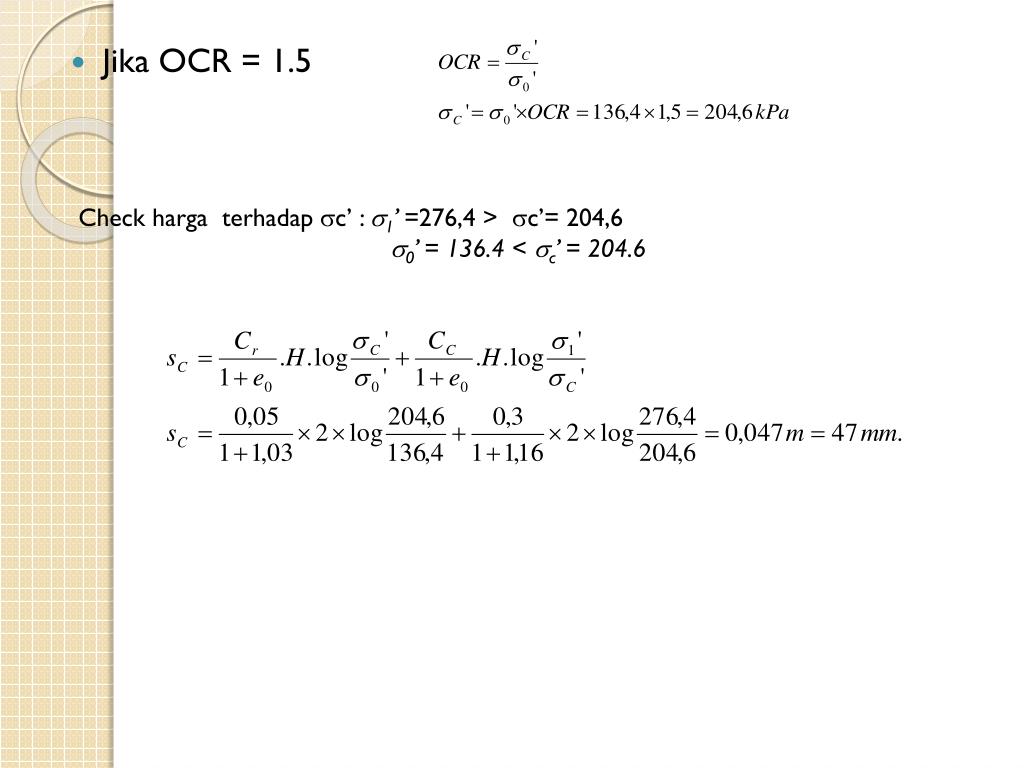

  12. Jika OCR = 1.5 Check harga terhadapc’ : 1’ =276,4 >c’= 204,6 0’ = 136.4 < c’ = 204.6

  13. CONTOH SOAL 2 • Potongan vertikal melalui pada lokasi pondasi bangunan ditunjukkan seperti pada gambar. Bila koefisien perubahan volume (coefficient of volume change) rata-rata lapisan lempung . Hitung penurunan konsolidasi primer.

  14. Menggunakan table Milovic dan Tournier (1971). • B = 10 m ; L = 20 m ; L/B = 2 ; q = 200 kPa. • z = jarak dari dasarpondasisampaitengah-tengahmasing-masingsub lapis • Parameter yang digunakandalamtabeliniadalahL/B ; z/B ; dan H/B,

  15. PENYEBARAN TEGANGAN 2V: 1H dimana : B’ = B + z L’ = L + z

  16. Grafik Fadum yang mendasarkan teori Boussinesq

  17. Menggunakan grafik yang mendasarkan teori Westergaard.

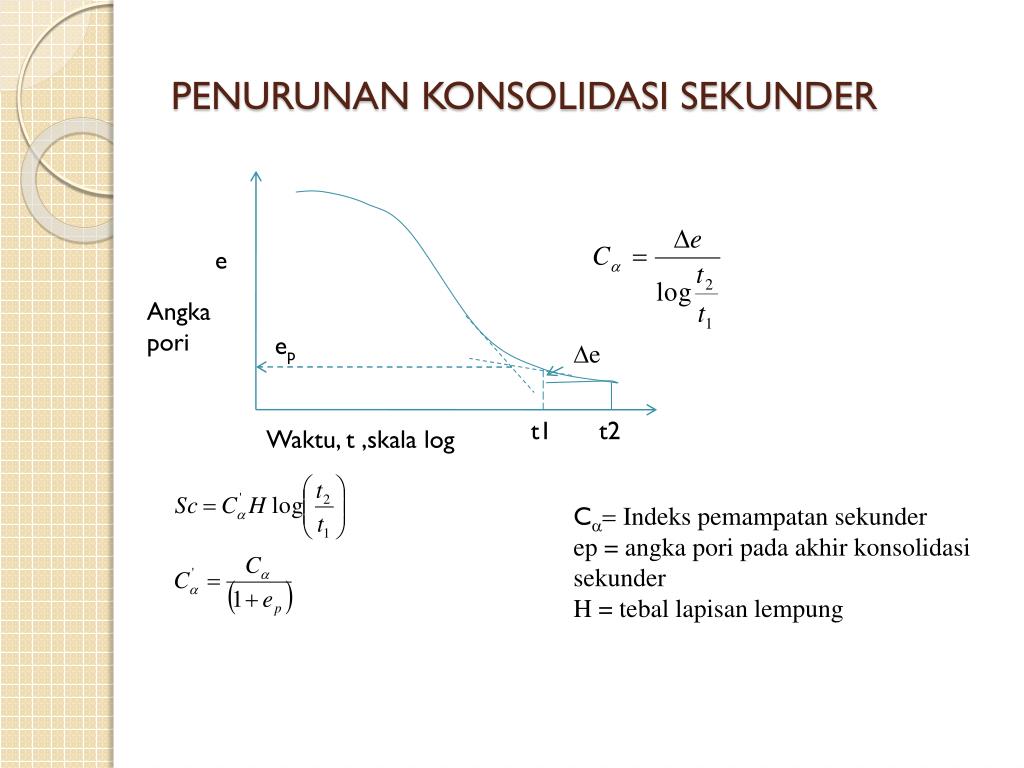

  18. PENURUNAN KONSOLIDASI SEKUNDER e Angka pori ep De t1 t2 Waktu, t ,skala log Ca= Indeks pemampatan sekunder ep = angka pori pada akhir konsolidasi sekunder H = tebal lapisan lempung

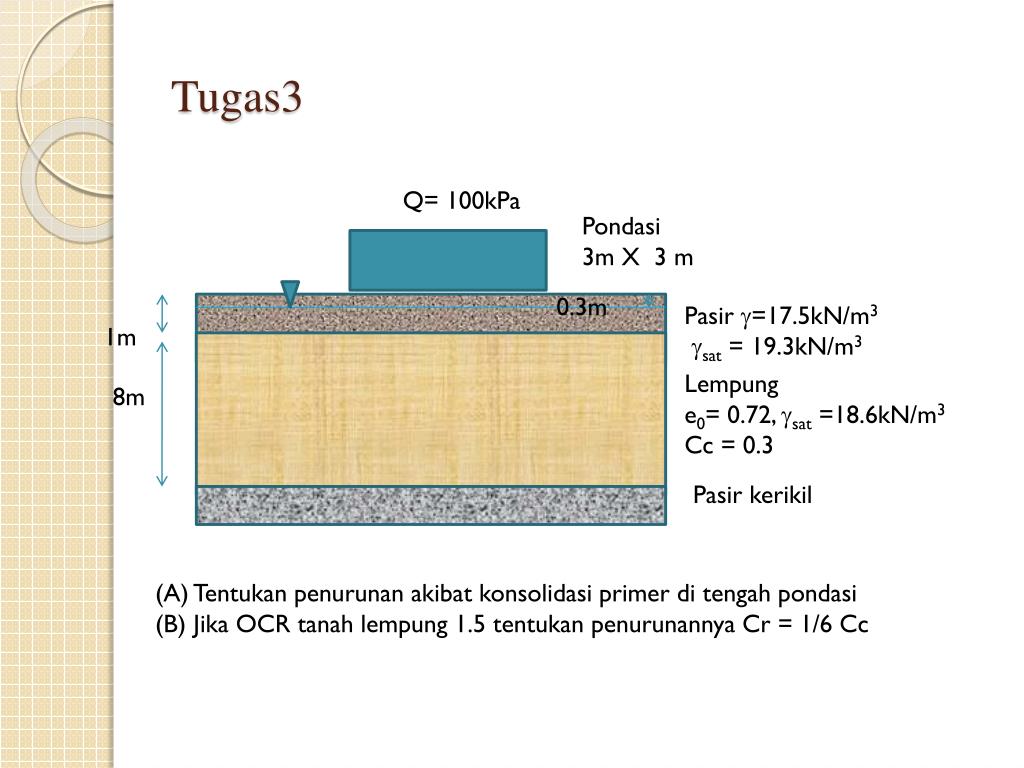

  19. Tugas3 Q= 100kPa Pondasi 3m X 3 m 0.3m Pasir=17.5kN/m3 sat = 19.3kN/m3 1m Lempung e0= 0.72, sat =18.6kN/m3 Cc = 0.3 8m Pasirkerikil (A) Tentukanpenurunanakibatkonsolidasi primer ditengahpondasi (B) Jika OCR tanahlempung 1.5 tentukanpenurunannya Cr = 1/6 Cc
