Presentation Transcript

  1. Тонкие и нулевые клиенты Samsung Samsung Cloud Display 8 декабря 2011

  2. Модельный ряд

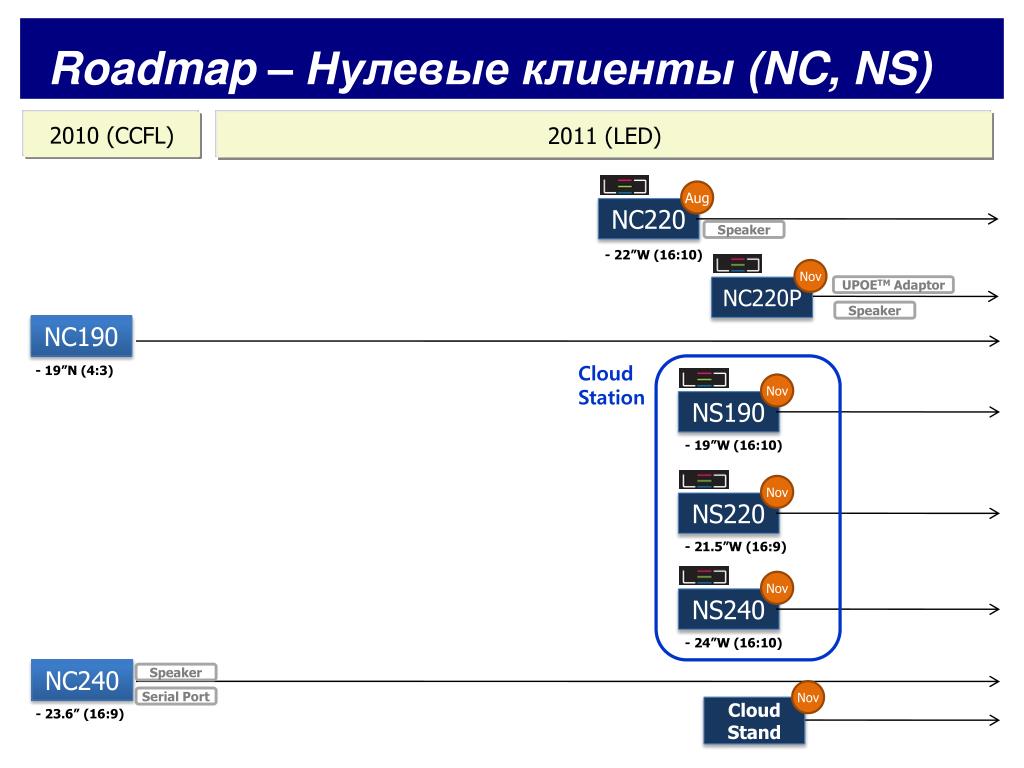

  3. Roadmap – Нулевые клиенты (NC, NS) 2010 (CCFL) 2011 (LED) Aug NC220 Speaker - 22”W (16:10) Nov UPOETM Adaptor NC220P NC190 Speaker - 19”N (4:3) Nov Nov Nov NS220 NS240 NS190 Cloud Station - 21.5”W (16:9) - 24”W (16:10) - 19”W (16:10) NC240 Speaker Serial Port - 23.6” (16:9) Nov Cloud Stand

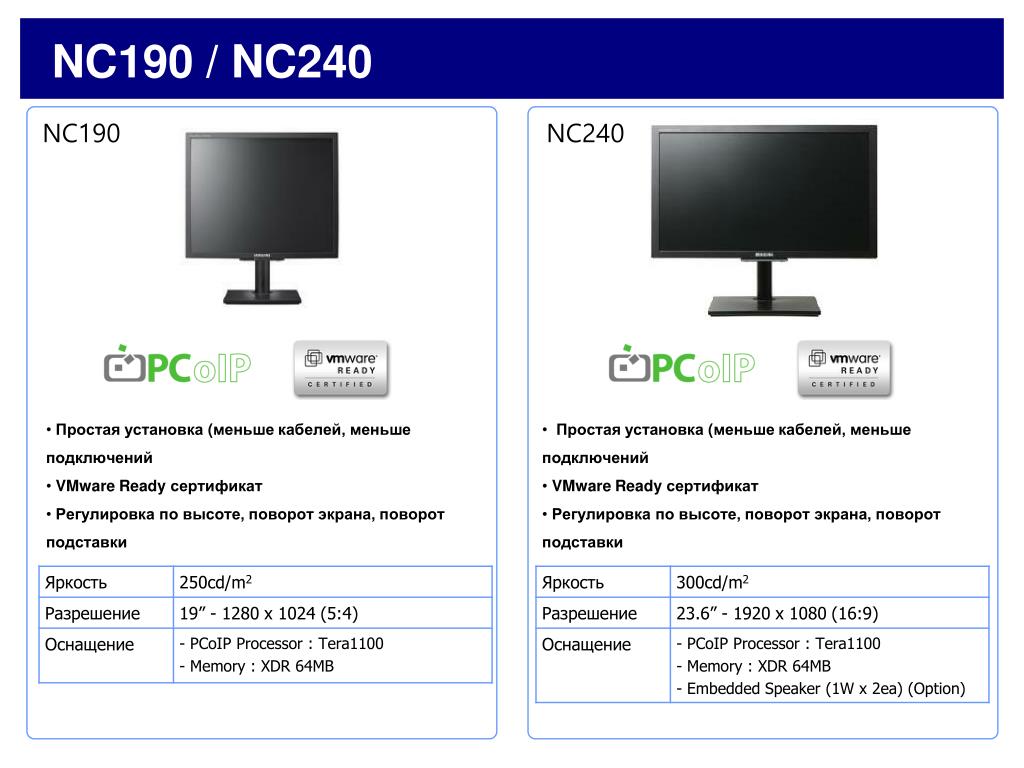

  4. NC190 / NC240 NC190 NC240 • Простая установка (меньше кабелей, меньше • подключений • VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки • Простая установка (меньше кабелей, меньше • подключений • VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки

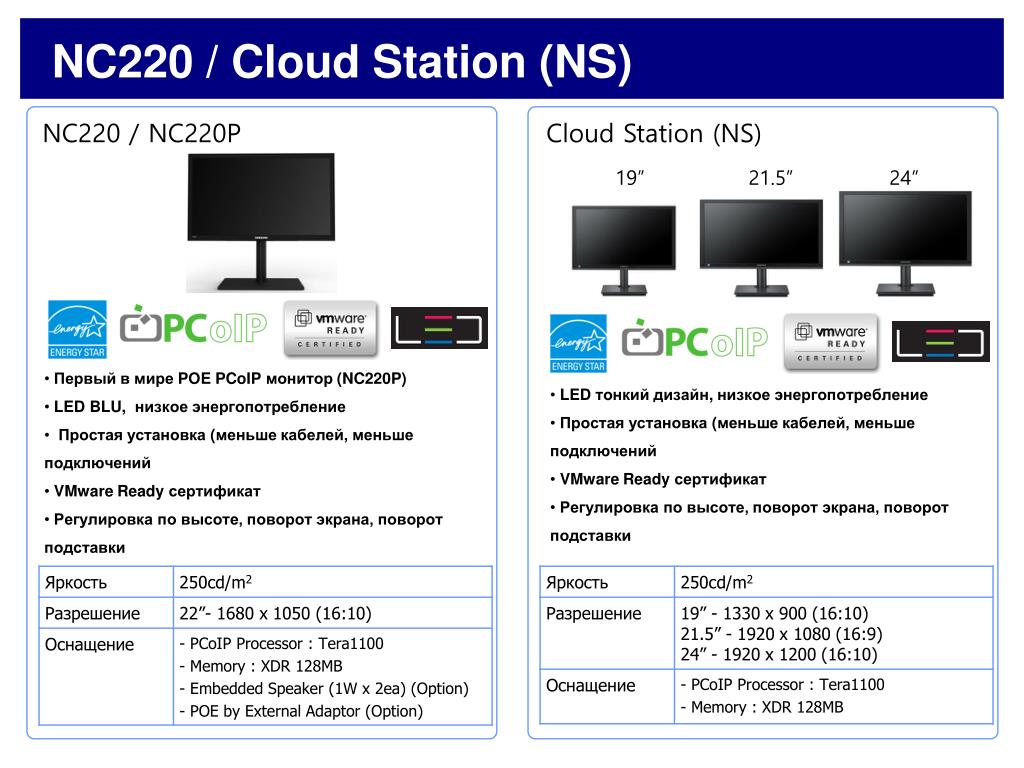

  5. NC220 / Cloud Station (NS) NC220 / NC220P Cloud Station (NS) 19” 21.5” 24” • Первый в мире POE PCoIPмонитор (NC220P) • LED BLU, низкое энергопотребление • Простая установка (меньше кабелей, меньше • подключений • VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки • LED тонкий дизайн, низкое энергопотребление • Простая установка (меньше кабелей, меньше • подключений • VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки

  6. Roadmap – Тонкие клиенты (TC, TS) 2010 (CCFL) 2011 (LED) Nov 2/15 TC220 TC180 Speaker Speaker - 22”W (16:10), OS(WES7(11/8), Citrix Zero(TBD)) - 18” (16:9), OS(WES2009, Linux) TC190 - 19”N (4:3), OS(WES2009, WES7, Linux) Nov Nov Nov TS240 TS190 TS220 Cloud Station - 19”W (16:10), OS(WES7, Citrix Zero) - 21.5”W (16:9), OS(WES7, Citrix Zero) - 24”W (16:10), OS(WES7, Citrix Zero) TC240 Speaker Serial Port - 23.6” (16:9), OS(WES2009, WES7, Linux) Nov Cloud Stand Option

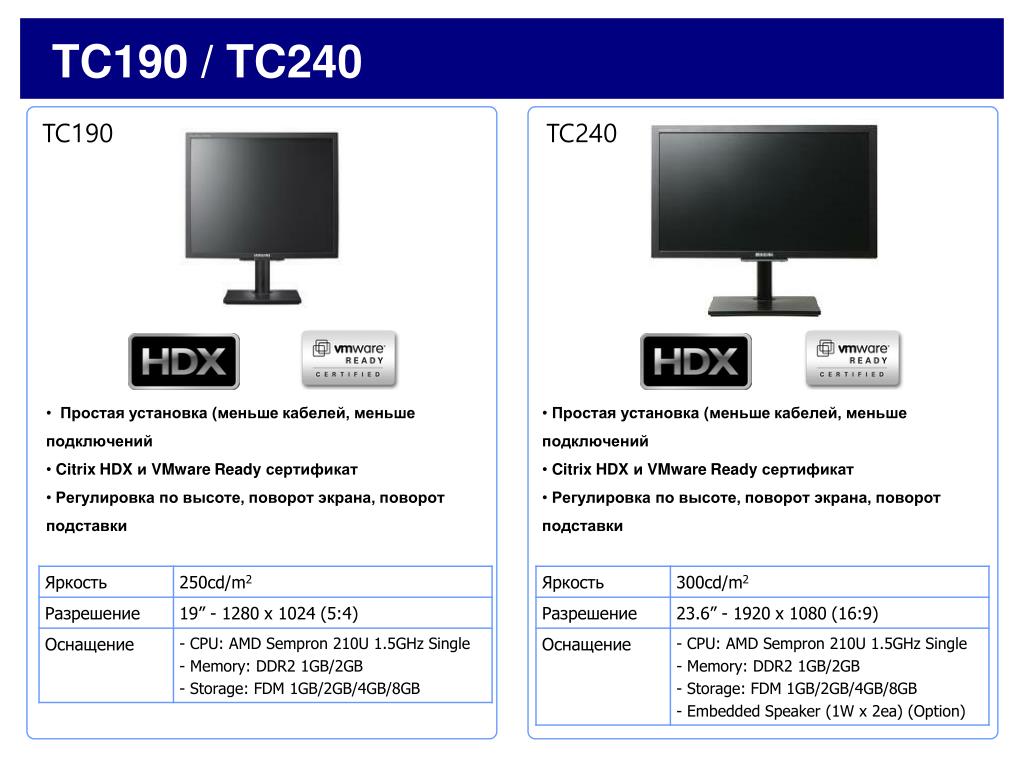

  7. TC190 / TC240 TC190 TC240 • Простая установка (меньше кабелей, меньше • подключений • Citrix HDX и VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки • Простая установка (меньше кабелей, меньше • подключений • Citrix HDX и VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки

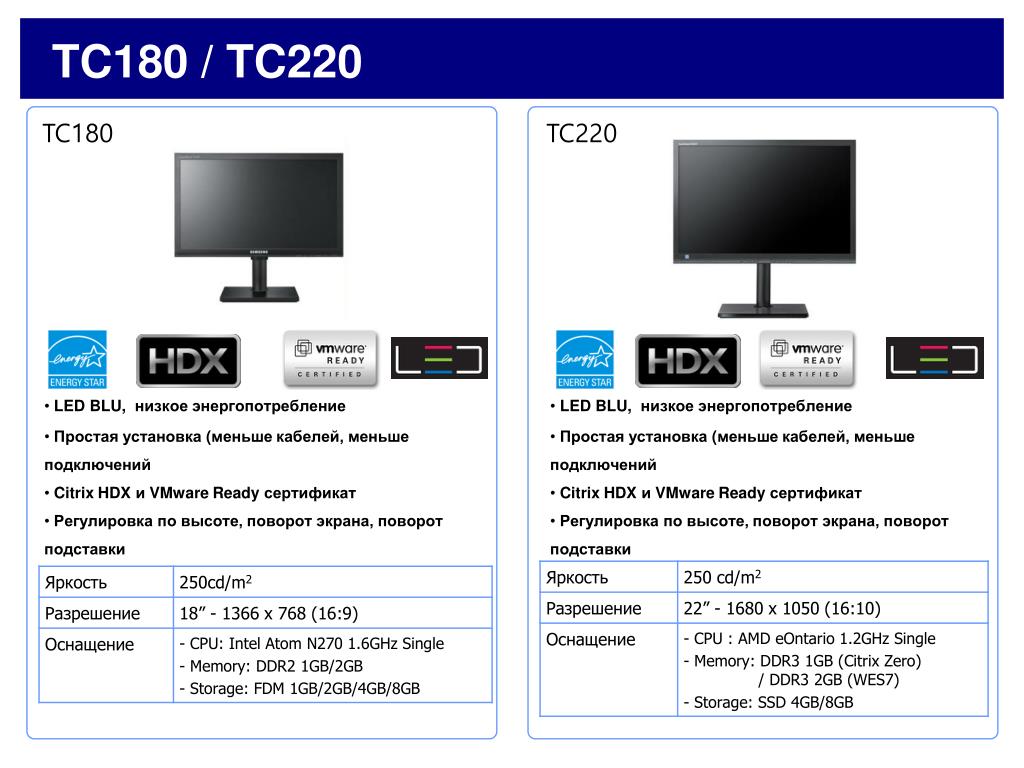

  8. TC180 / TC220 TC180 TC220 • LED BLU, низкое энергопотребление • Простая установка (меньше кабелей, меньше • подключений • Citrix HDX и VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки • LED BLU, низкое энергопотребление • Простая установка (меньше кабелей, меньше • подключений • Citrix HDX и VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки

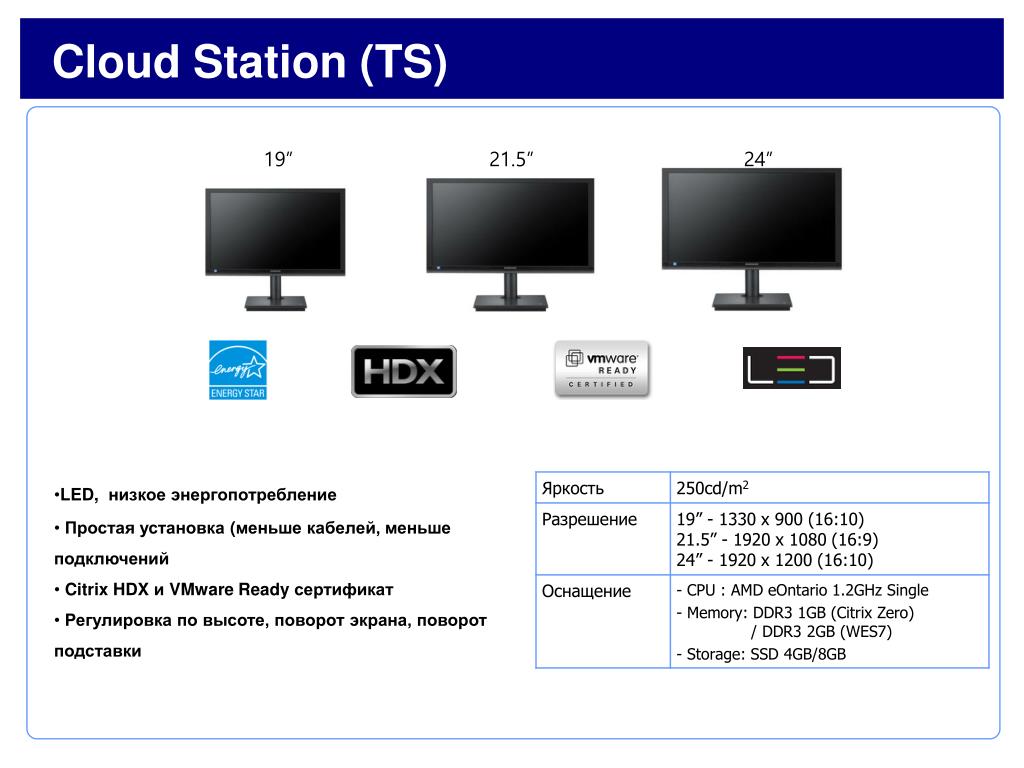

  9. Cloud Station (TS) 19” 21.5” 24” • LED, низкое энергопотребление • Простая установка (меньше кабелей, меньше • подключений • Citrix HDX и VMware Ready сертификат • Регулировка по высоте, поворот экрана, поворот • подставки

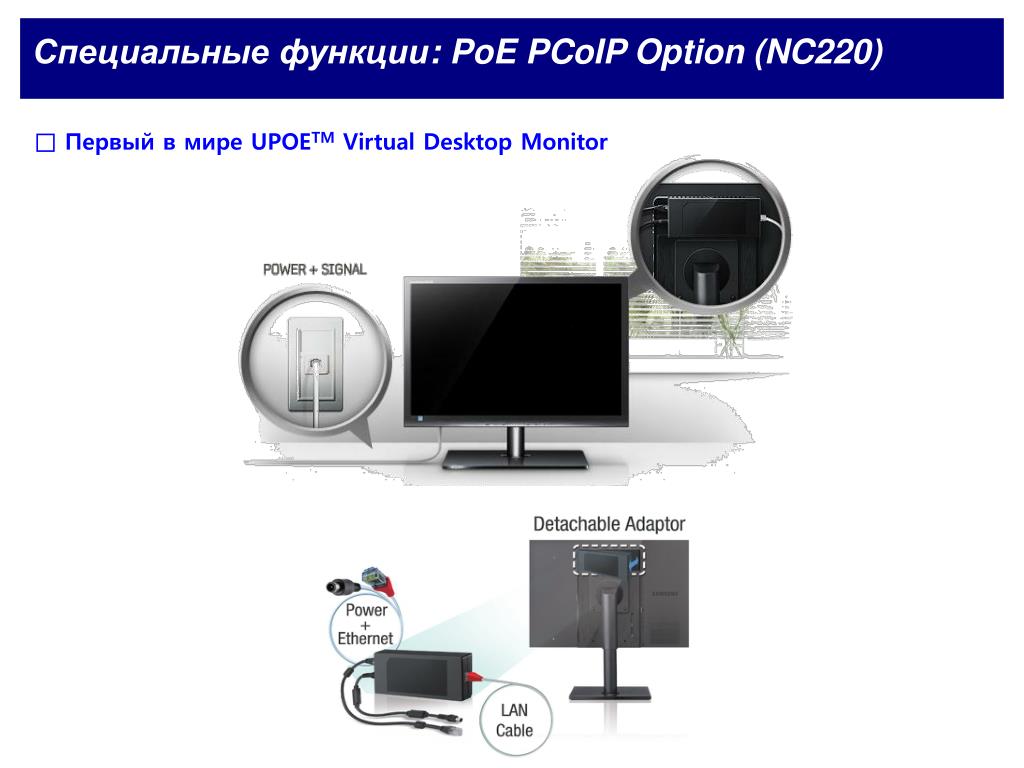

  10. Специальные функции: PoEPCoIP Option (NC220) • □ Первый в мире UPOETM Virtual Desktop Monitor

  11. Специальные функции: PoEPCoIP Option (NC220) Историческа перспектива 2003 2000 2007 2009 2011 Индустриальный стандарт: IEEE 802.3af (15W PoE) Индустриальный стандарт:IEEE 802.3at (30W PoE+) 7W Inline Power 15W (PoE) 30W (PoE+) 60W (UPOE)

  12. Специальные функции: различные диагонали Запросы потребителей • Потребители ограничены в выборе размера экрана при покупке интегрированных решений • Samsung предлагает различные варианты диагоналей NS190 NS220 NS240 TS190 TS220 TS240 TS190 TS240 TS220 TC-Station with WES7 NC-Station (PCoIP) 16:10 16:9 16:10 16:10 16:9 16:10 TC-Station with Citrix Zero Client 16:10 16:9 16:10

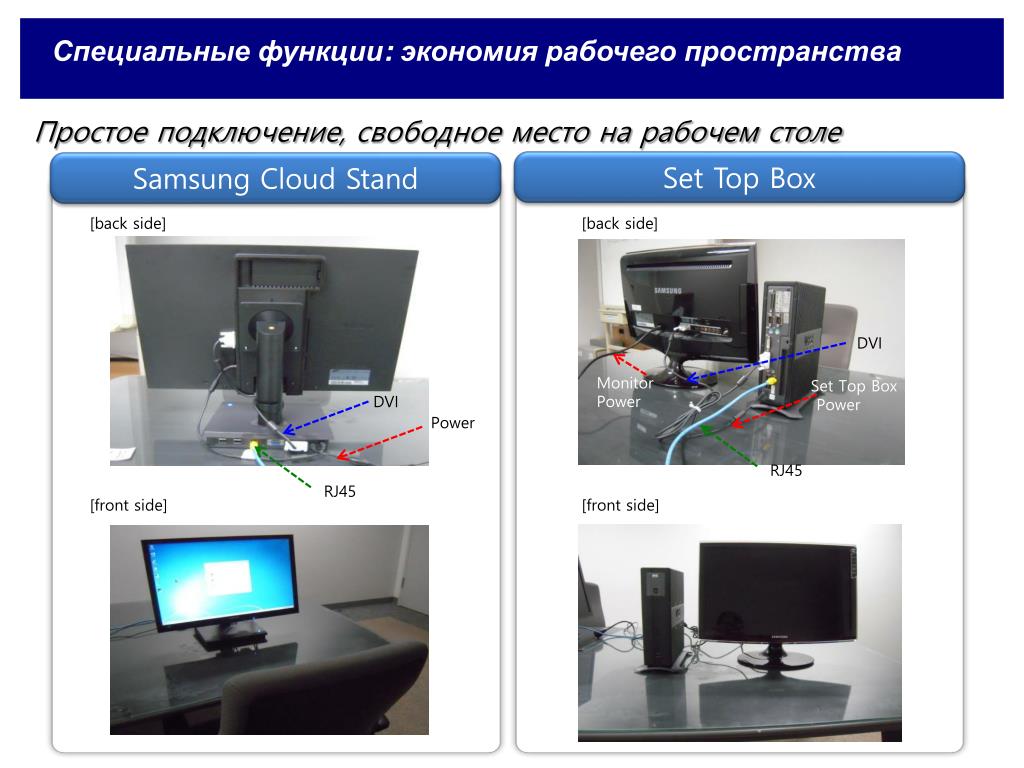

  13. Специальные функции: экономия рабочего пространства Простое подключение, свободное место на рабочем столе Set Top Box Samsung Cloud Stand [back side] [back side] DVI Monitor Power Set Top Box Power DVI Power RJ45 RJ45 [front side] [front side]

  14. Программное решение – MagicRMS Pro Контроль конечного устройства с сервера

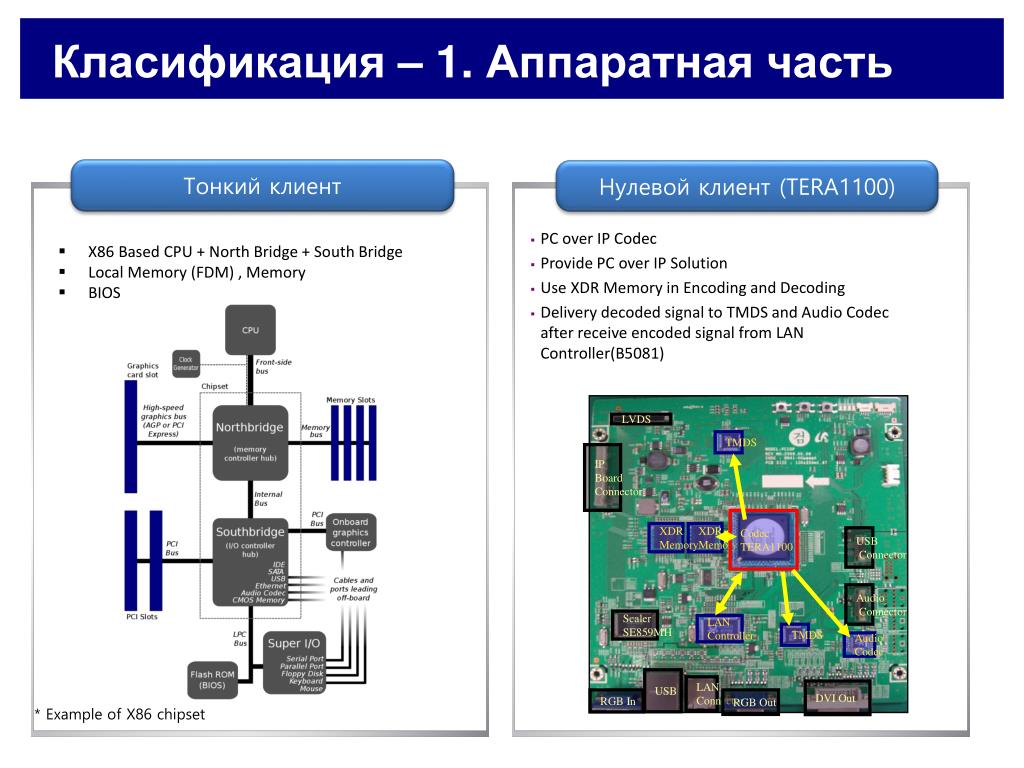

  15. 1. TERA1100 - PC over IP Codec - PC over IP Solution 제공 - Encoding과 Decoding에 XDR Memory를 사용 - LAN Controller(B5081) 로부터 encoding 된 신호를 받아 decoding해서 TMDS와 Audio Codec으로 전달 LVDS TMDS IP Board Connector Codec TERA1100 XDR Memory XDR Memory USB Connector Audio Connector Scaler SE859MH LAN Controller TMDS Audio Codec USB LAN Connector DVI Out RGB In RGB Out Класификация – 1. Аппаратная часть Тонкий клиент Нулевой клиент (TERA1100) • X86 Based CPU + North Bridge + South Bridge • Local Memory (FDM) , Memory • BIOS • PC over IP Codec • Provide PC over IP Solution • Use XDR Memory in Encoding and Decoding • Delivery decoded signal to TMDS and Audio Codec after receive encoded signal from LAN Controller(B5081) * Example of X86 chipset

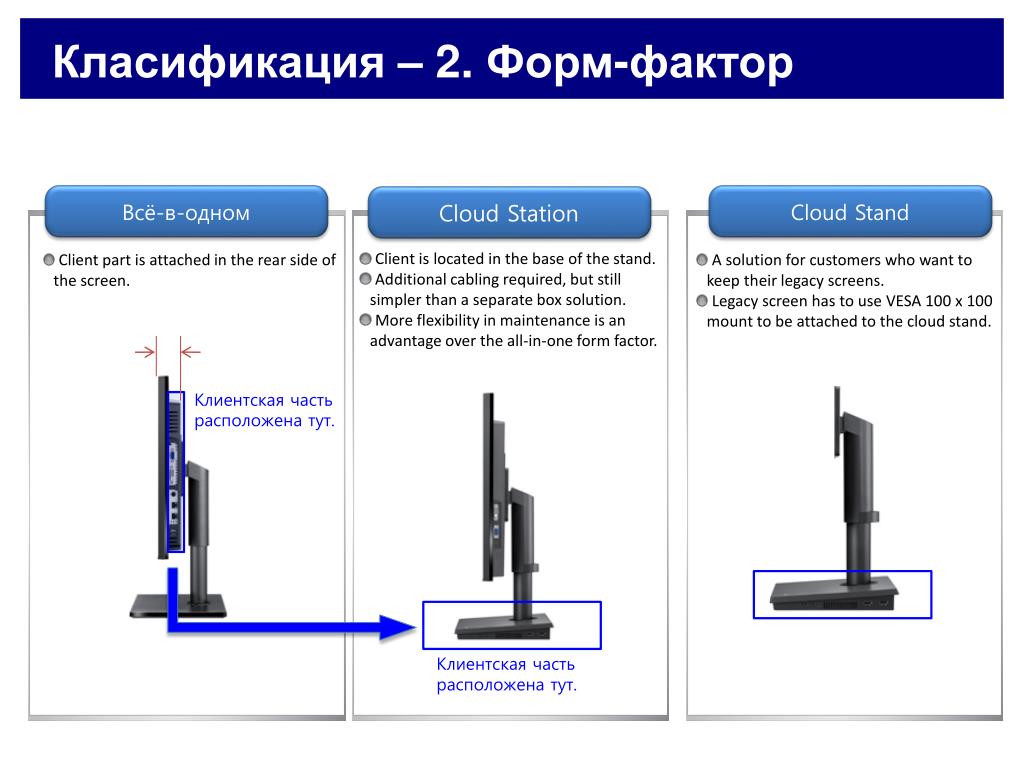

  16. Класификация – 2. Форм-фактор Cloud Stand Всё-в-одном Cloud Station • Client is located in the base of the stand. • Additional cabling required, but still simpler than a separate box solution. • More flexibility in maintenance is an advantage over the all-in-one form factor. • A solution for customers who want to keep their legacy screens. • Legacy screen has to use VESA 100 x 100 mount to be attached to the cloud stand. • Client part is attached in the rear side of the screen. Клиентская часть расположена тут. Клиентская часть расположена тут.

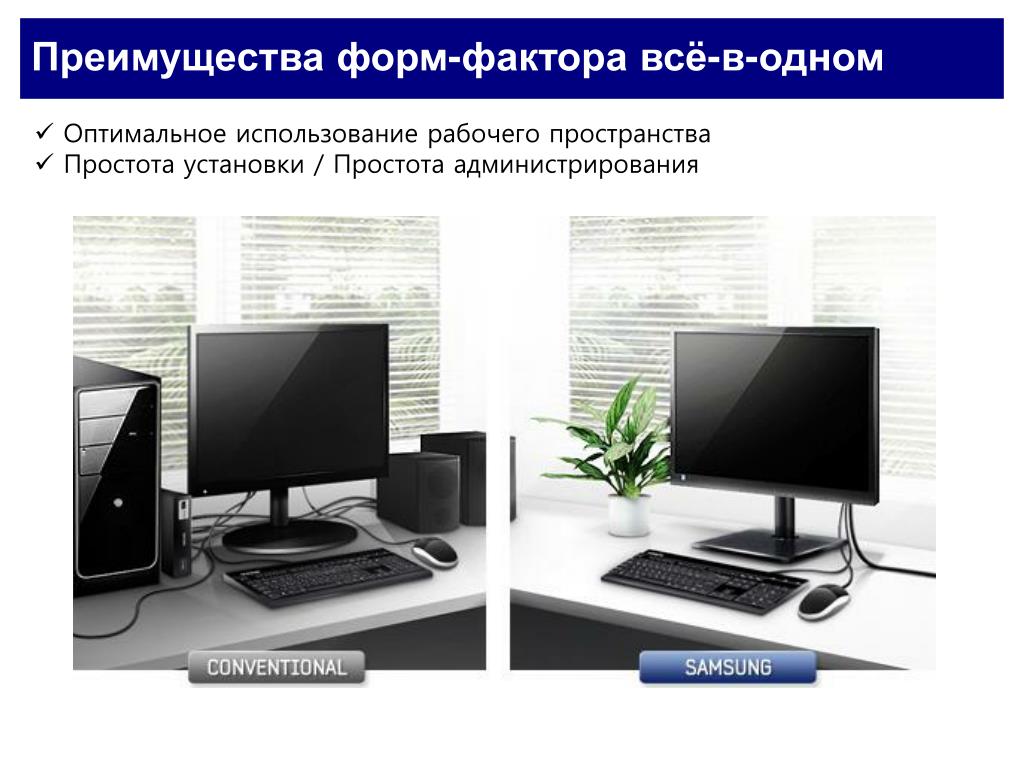

  17. Преимущества форм-фактора всё-в-одном • Оптимальное использование рабочего пространства • Простота установки / Простота администрирования

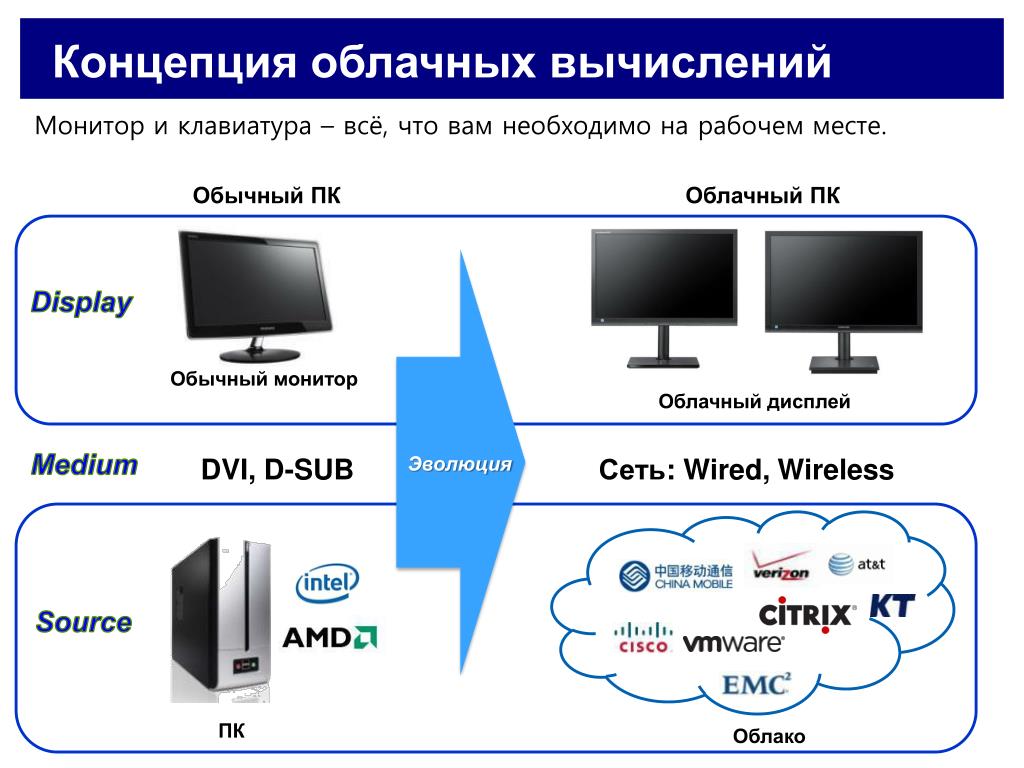

  18. Концепция облачных вычислений Монитор и клавиатура – всё, что вам необходимо на рабочем месте. Обычный ПК Облачный ПК Эволюция Display Обычный монитор Облачный дисплей Medium DVI, D-SUB Сеть: Wired, Wireless Source ПК Облако

  19. Что такое VDI?

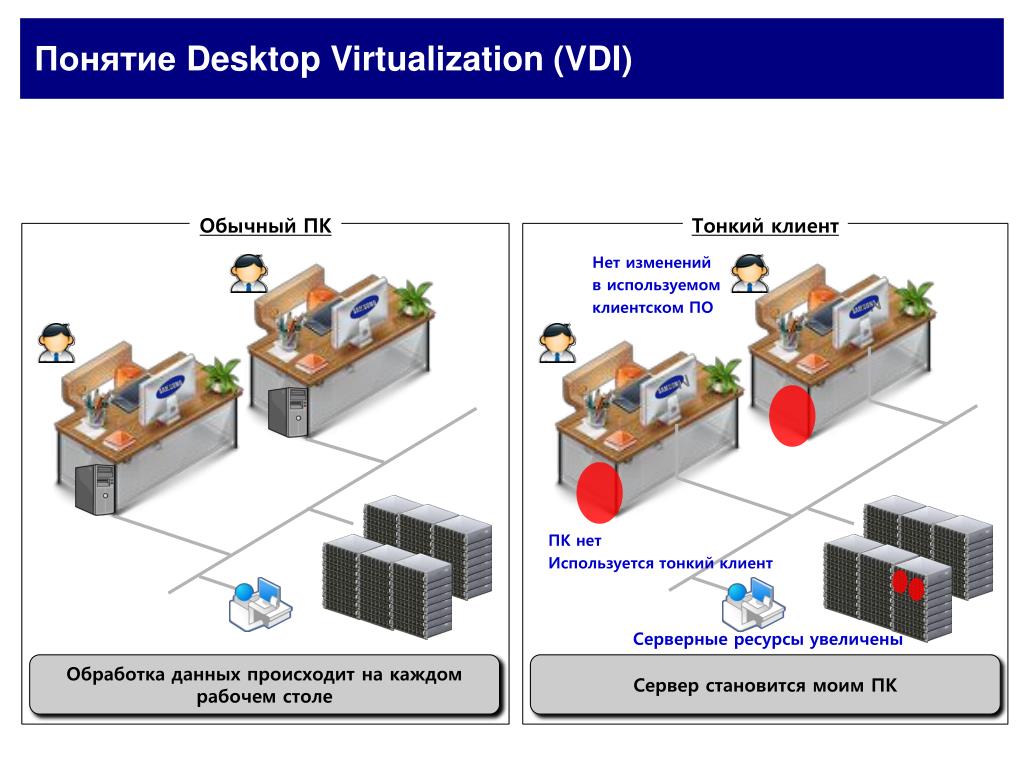

  20. Понятие Desktop Virtualization (VDI) Обычный ПК Тонкий клиент Нет изменений в используемом клиентском ПО N N ПК нет Используется тонкий клиент Серверные ресурсы увеличены Обработка данных происходит на каждом рабочем столе Сервер становится моим ПК

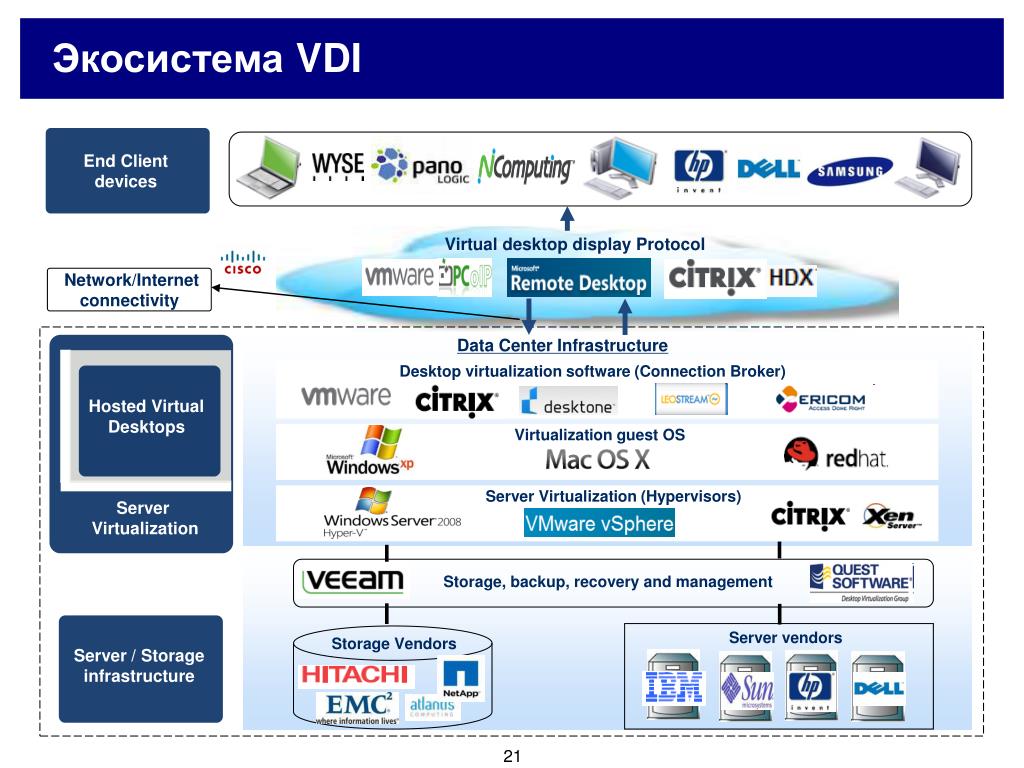

  21. Экосистема VDI End Client devices Virtual desktop display Protocol Network/Internet connectivity Data Center Infrastructure Hosted Virtual Desktops Desktop virtualization software (Connection Broker) Virtualization guest OS Server Virtualization (Hypervisors) Server Virtualization Storage, backup, recovery and management Server vendors Server / Storage infrastructure Storage Vendors

  22. Конфигурация VDI Endpoint Devices Virtual desktop display Protocol Network Desktop virtualization software (Connection Broker) Desktop Virtualization Server Virtualization (Hypervisors) Server Virtualization Server Server H/W Switch Storage

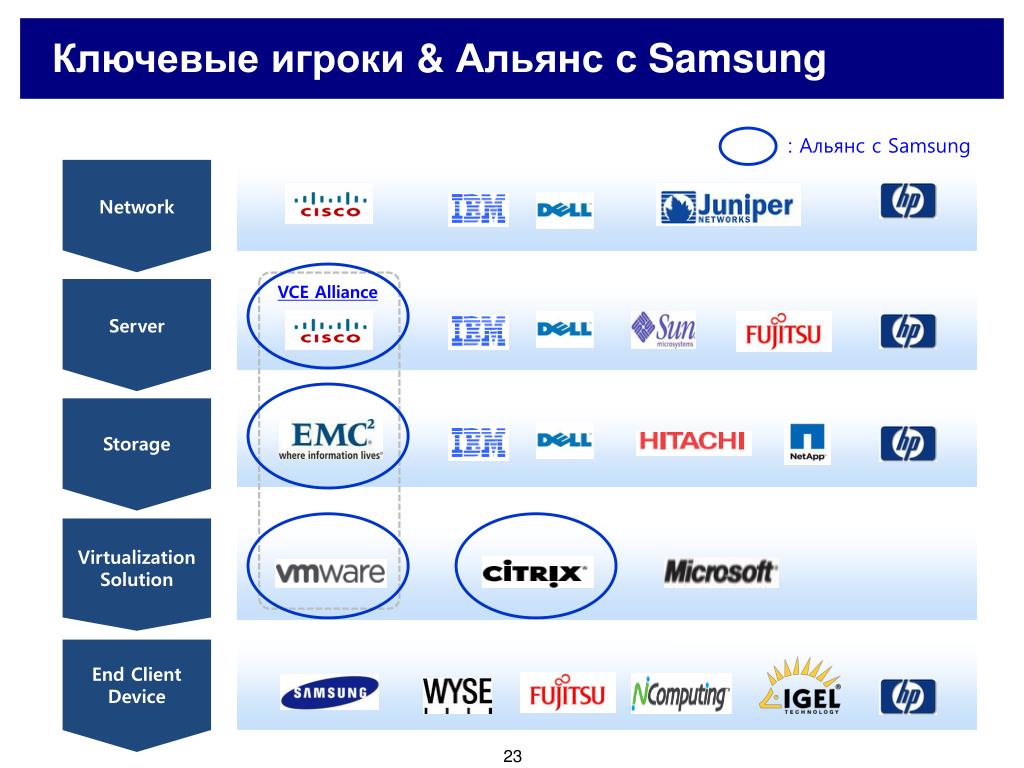

  23. Ключевые игроки & Альянс с Samsung : Альянс с Samsung Network VCE Alliance Server Storage VirtualizationSolution End Client Device

  24. Преимущества VDI?

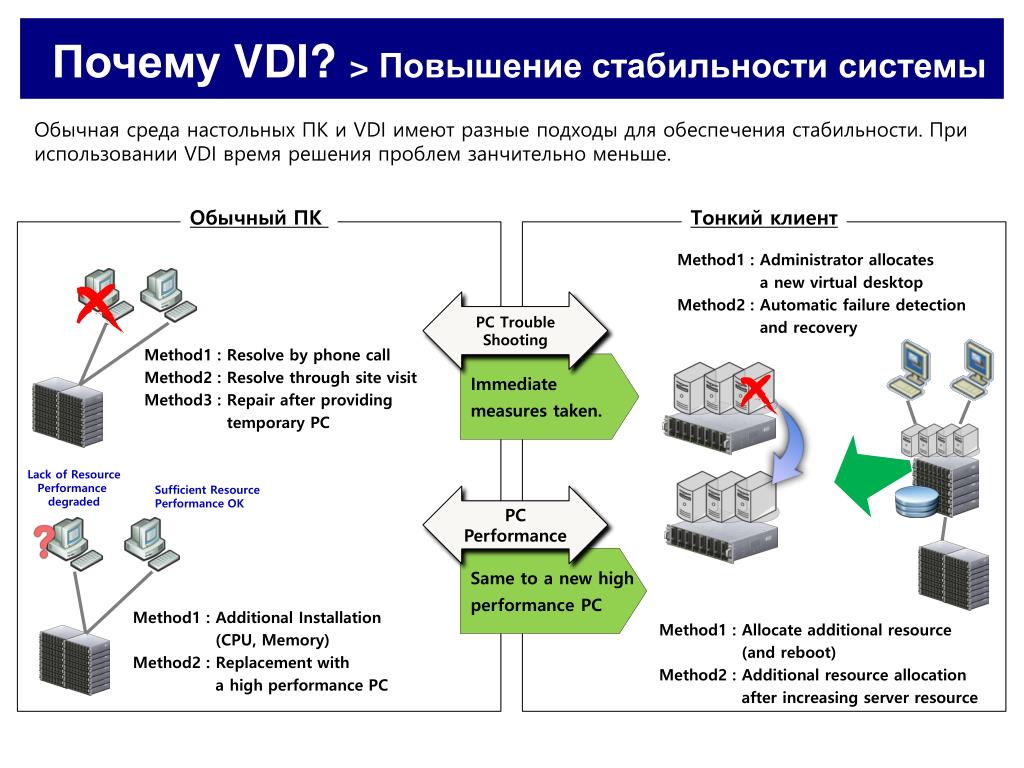

  25. Почему VDI? > Повышение стабильности системы Обычная среда настольных ПК и VDI имеют разные подходыдля обеспечения стабильности. При использовании VDI время решения проблем занчительно меньше. Обычный ПК Тонкий клиент Method1 : Administrator allocates a new virtual desktopMethod2 : Automatic failure detection and recovery PC Trouble Shooting Method1 : Resolve by phone call Method2 : Resolve through site visit Method3 : Repair after providing temporary PC Immediate measures taken. Lack of Resource Performance degraded Sufficient Resource PerformanceOK PC Performance Same to a new high performance PC Method1 : Additional Installation (CPU, Memory) Method2 : Replacement with a high performance PC Method1 : Allocate additional resource (and reboot) Method2 : Additional resource allocation after increasing server resource

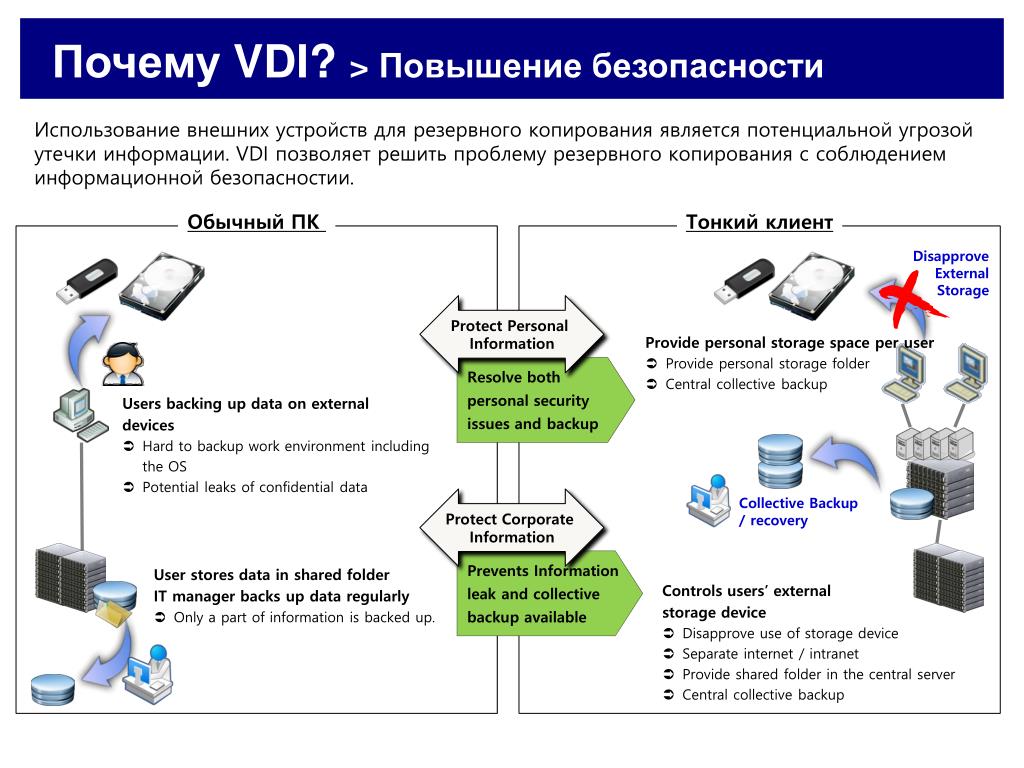

  26. Почему VDI? > Повышение безопасности Использование внешних устройств для резервного копирования является потенциальной угрозой утечки информации. VDI позволяет решить проблему резервного копирования с соблюдением информационной безопасностии. Обычный ПК Тонкий клиент Disapprove External Storage Protect Personal Information • Provide personal storage space per user • Provide personal storage folder • Central collective backup Resolve both personal security issues and backup • Users backing up data on externaldevices • Hard to backup work environment includingthe OS • Potential leaks of confidential data Protect Corporate Information Collective Backup / recovery Prevents Informationleak and collectivebackup available • User stores data in shared folder • IT manager backs up data regularly • Only a part of information is backed up. • Controls users’ externalstorage device • Disapprove use of storage device • Separate internet / intranet • Provide shared folder in the central server • Central collective backup

  27. Почему VDI? > повышение скорости решения проблемы IT службы могут отрабатывать запросы персонала быстрее и эффективней. Обычный ПК Тонкий клиент • Need 10 PCs for Test. • Need 10 PCs for Test. Serviceability • Request VMs • Create VM images • Test • Delete VM images • Request Rent • Delivery • Installation • Test • Return Provide virtual PCimmediately … … Create/Duplicate Work Flexibility • Need to work at home. • Need to work at home. Connect to office PCat any where PC at home Office • Provide a laptop • Go home with the laptop • Connect to intranet with the laptop Home Office • Office desktop connected from home

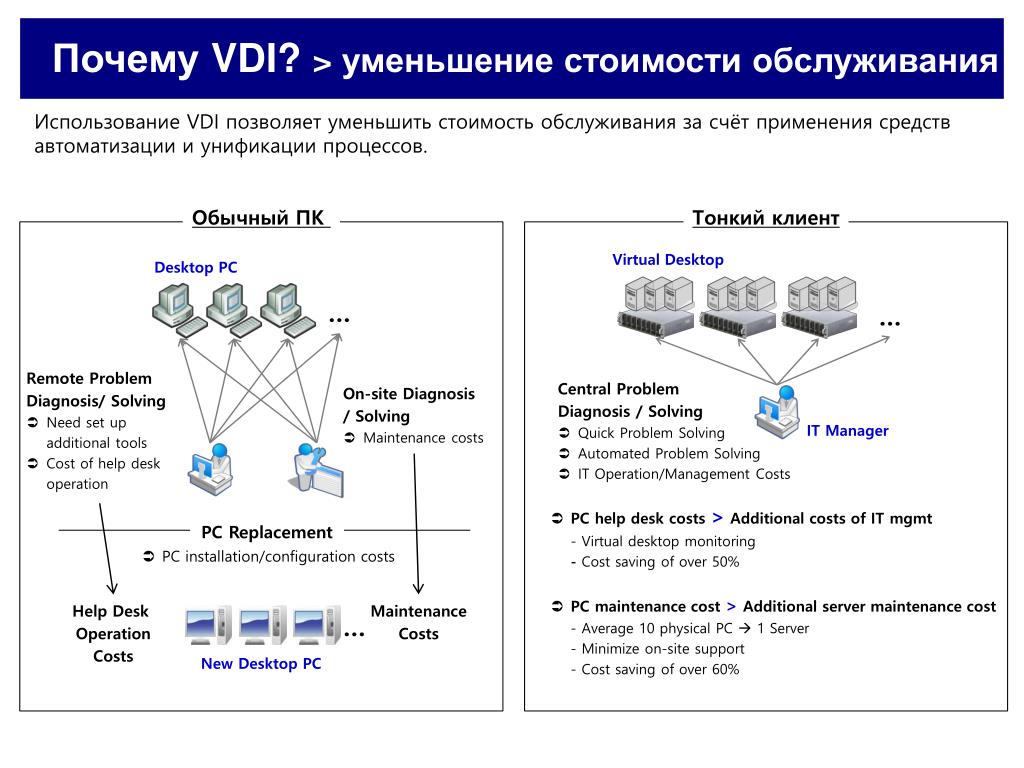

  28. Почему VDI? > уменьшение стоимости обслуживания Использование VDI позволяет уменьшить стоимость обслуживания за счёт применения средств автоматизации и унификации процессов. Обычный ПК Тонкий клиент Virtual Desktop Desktop PC … … • Remote Problem Diagnosis/ Solving • Need set up additional tools • Cost of help desk operation • Central Problem Diagnosis / Solving • Quick Problem Solving • Automated Problem Solving • IT Operation/Management Costs • On-site Diagnosis • / Solving • Maintenance costs IT Manager • PC help desk costs > Additional costs of IT mgmt- Virtual desktop monitoring- Cost saving of over 50% • PC maintenance cost> Additional server maintenance cost- Average 10 physical PC  1 Server- Minimize on-site support- Cost saving of over 60% PC Replacement • PC installation/configuration costs Help Desk OperationCosts MaintenanceCosts … New DesktopPC

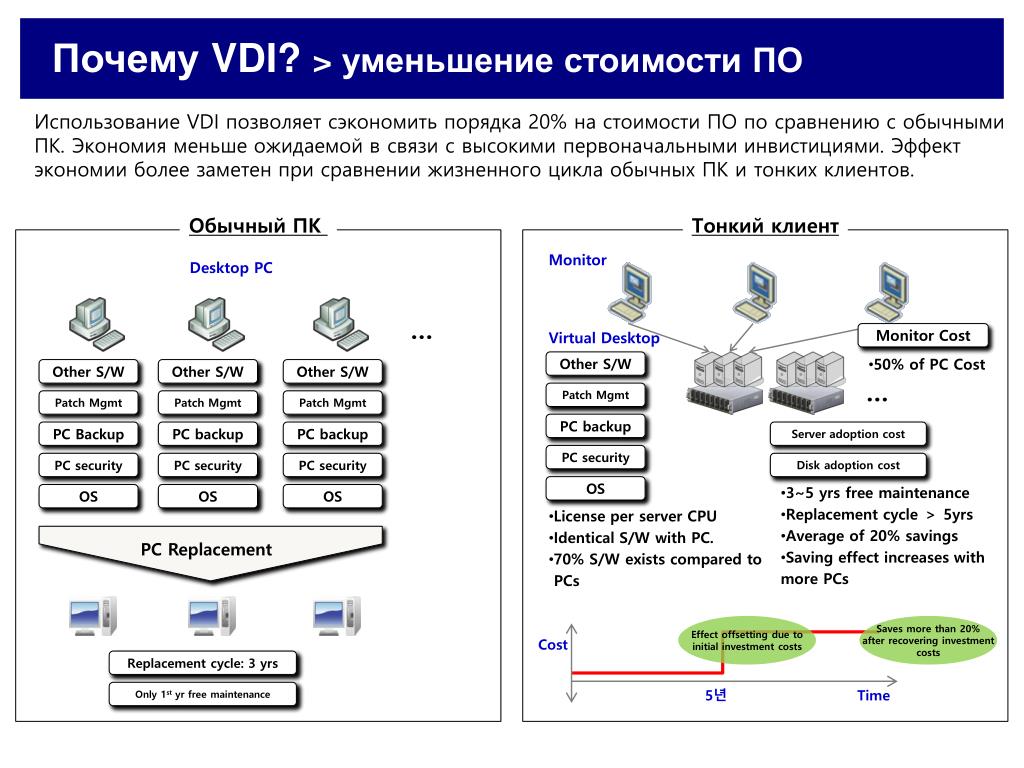

  29. Почему VDI? > уменьшение стоимости ПО Использование VDI позволяет сэкономить порядка 20% на стоимости ПО по сравнению с обычными ПК. Экономия меньше ожидаемой в связи с высокими первоначальными инвистициями. Эффект экономии более заметен при сравнении жизненного цикла обычных ПК и тонких клиентов. Обычный ПК Тонкий клиент Monitor Desktop PC … Virtual Desktop Monitor Cost • 50% of PC Cost Other S/W OtherS/W OtherS/W OtherS/W … Patch Mgmt • Patch Mgmt • Patch Mgmt Patch Mgmt PC backup PC Backup PC backup PC backup Server adoption cost PC security PC security PC security PC security Disk adoption cost OS • 3~5yrsfree maintenance • Replacement cycle ＞ 5yrs • Average of 20% savings • Saving effect increases withmore PCs OS OS OS • License per server CPU • Identical S/W with PC. • 70% S/W exists compared to PCs PC Replacement Effect offsetting due toinitial investment costs Saves more than 20%after recovering investment costs Cost Replacement cycle: 3 yrs 5년 Time Only 1st yr free maintenance

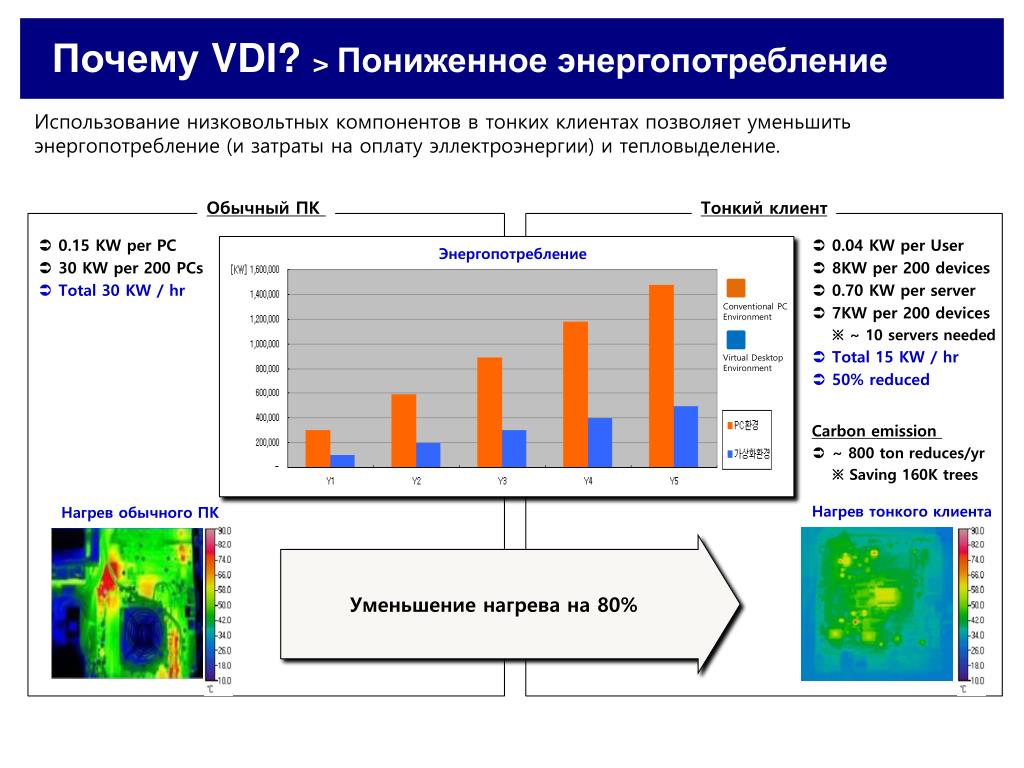

  30. Почему VDI? > Пониженное энергопотребление Использование низковольтных компонентов в тонких клиентах позволяет уменьшить энергопотребление (и затраты на оплату эллектроэнергии) и тепловыделение. Обычный ПК Тонкий клиент • 0.15 KW per PC • 30 KW per 200 PCs • Total30 KW / hr • 0.04 KW per User • 8KW per 200 devices • 0.70 KW per server • 7KW per 200 devices※ ~ 10 servers needed • Total15 KW / hr • 50% reduced Энергопотребление Conventional PC Environment Virtual Desktop Environment • Carbon emission • ~ 800ton reduces/yr※ Saving 160K trees Нагрев тонкого клиента Нагрев обычного ПК Уменьшение нагрева на 80%

  31. 2012 будет переломным в развитии тонких клиентов Let’s enjoy the ride on the tide of cloud together!
