Sestavení struktury modelu stárnutí objektu

1. Obsah předmětu: Počítačová podpora řízení Sestavení struktury modelu stárnutí objektu Předmět : Počítačová podpora řízení K126 POPR Obor : E ZS, 2011, K126 EKO Přednášky/cvičení : doc. Ing. P. Dlask, Ph.D. Cvičení : Ing. P. Kalčev Přednáška č. 2

2. Pauza/Rekapitulace • Desatero odevzdání • Kdo porušil desatero? • Cíl přednášky • Konstrukční prvky v modelu • Struktura modelu • Excel Tipy Obsah Přednáška č. 2

3. 5-ti minutová rekapitulace • … • Obsah • Příprava • Popis řešení • Co se podařilo? • Co se nepodařilo? • Kde byl problém? • Co řešil? • ??? • ??? • Závěr Zkouškový benefit – průběžné vystoupení v semestru – prezentace práce, návody, popisy řešení Pauza/Rekapitulace Přednáška č. 2

4. Krycí list (kompletní, vyplněný, název úlohy…) • Popis objektu • Schéma objektu • Čitelné schéma objektu • Barevné schéma objektu • Popsané, komentované, okótované schéma objektu • Náklady na konstrukční část/části (rozpočtová část) • Kalkulace příjmů (odhad výnosové části) • Vyčíslení údajů [m2, m3, Kč/m2, Kč/m3,…] • Rekapitulace prvků modelu – schéma modelu PPT na people: Second Info Excel Pokyny ke zpracování úlohy v Excelu http://people.fsv.cvut.cz/~dlaskpet/Popr/Popr2011Z/SecondInfoExcel.ppt Desatero odevzdání Přednáška č. 2

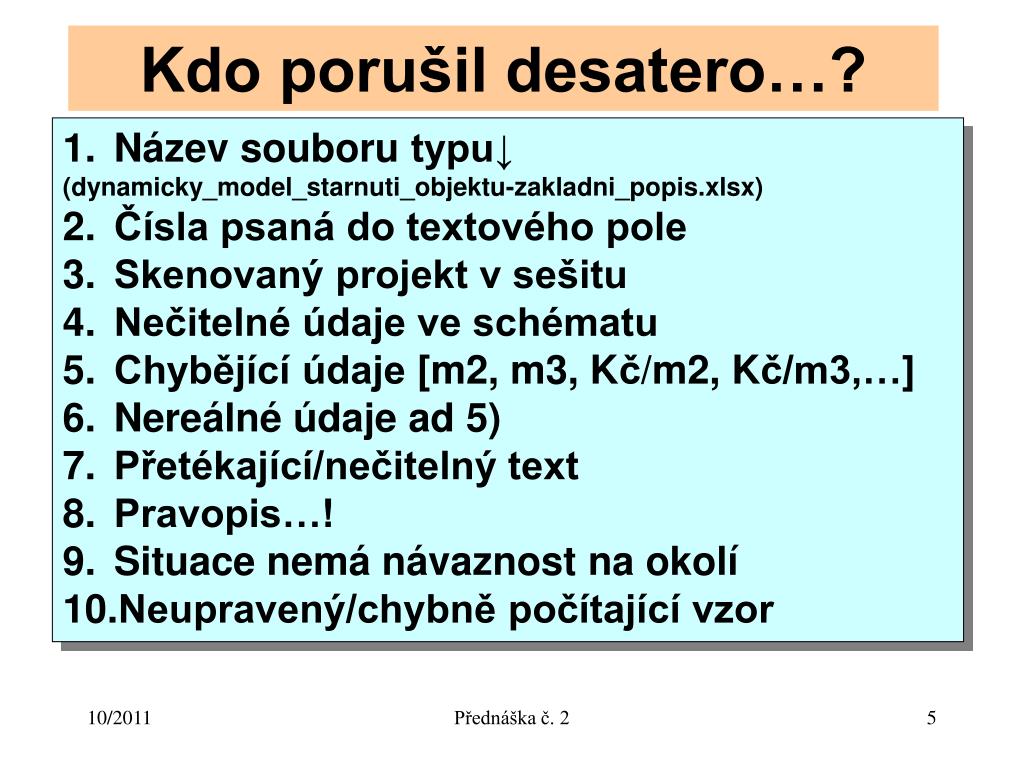

5. Název souboru typu↓ • (dynamicky_model_starnuti_objektu-zakladni_popis.xlsx) • Čísla psaná do textového pole • Skenovaný projekt v sešitu • Nečitelné údaje ve schématu • Chybějící údaje [m2, m3, Kč/m2, Kč/m3,…] • Nereálné údaje ad 5) • Přetékající/nečitelný text • Pravopis…! • Situace nemá návaznost na okolí • Neupravený/chybně počítající vzor Kdo porušil desatero…? Přednáška č. 2

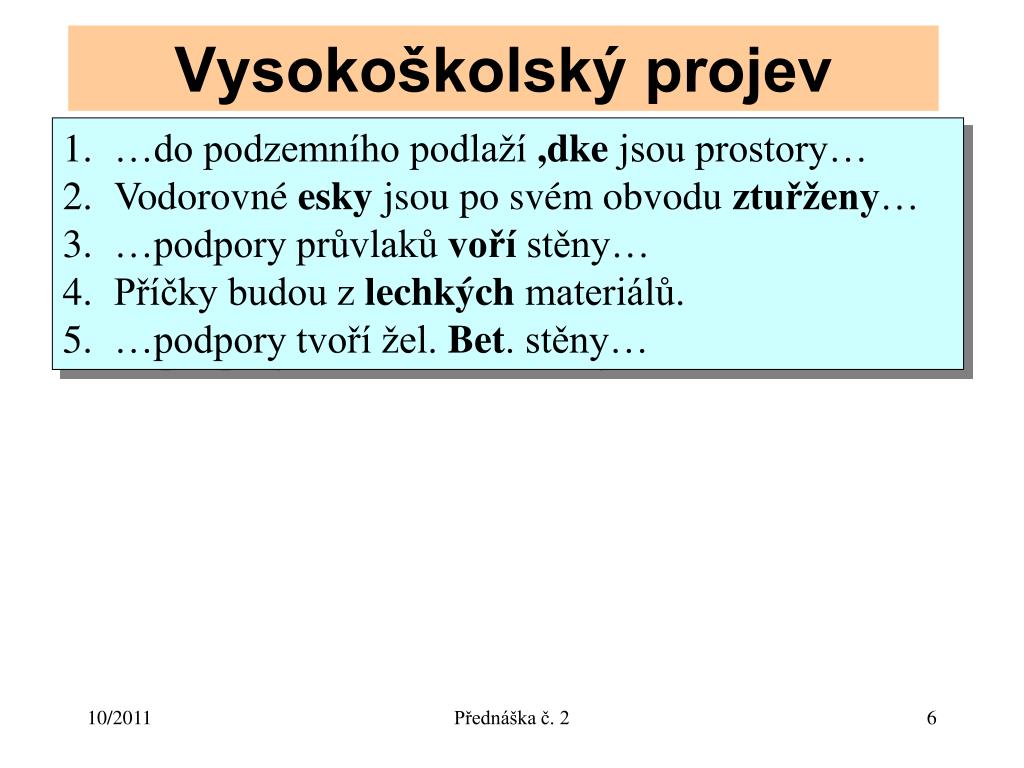

6. …do podzemního podlaží ,dke jsou prostory… • Vodorovné esky jsou po svém obvodu ztuřženy… • …podpory průvlaků voří stěny… • Příčky budou z lechkých materiálů. • …podpory tvoří žel. Bet. stěny… Vysokoškolský projev Přednáška č. 2

7. Cíl: Sestavení struktury modelu • Doposud zpracované části: • Popis objektu • Technické parametry (popis) • Technologické parametry (popis) • Schématická dokumentace (zakreslení) • Funkční a výnosové parametry (popis + výpočet) • Členění na konstrukční prvky • Nákladové položky konstrukčních prvků • Modelové schéma objektu Přednáška č. 2

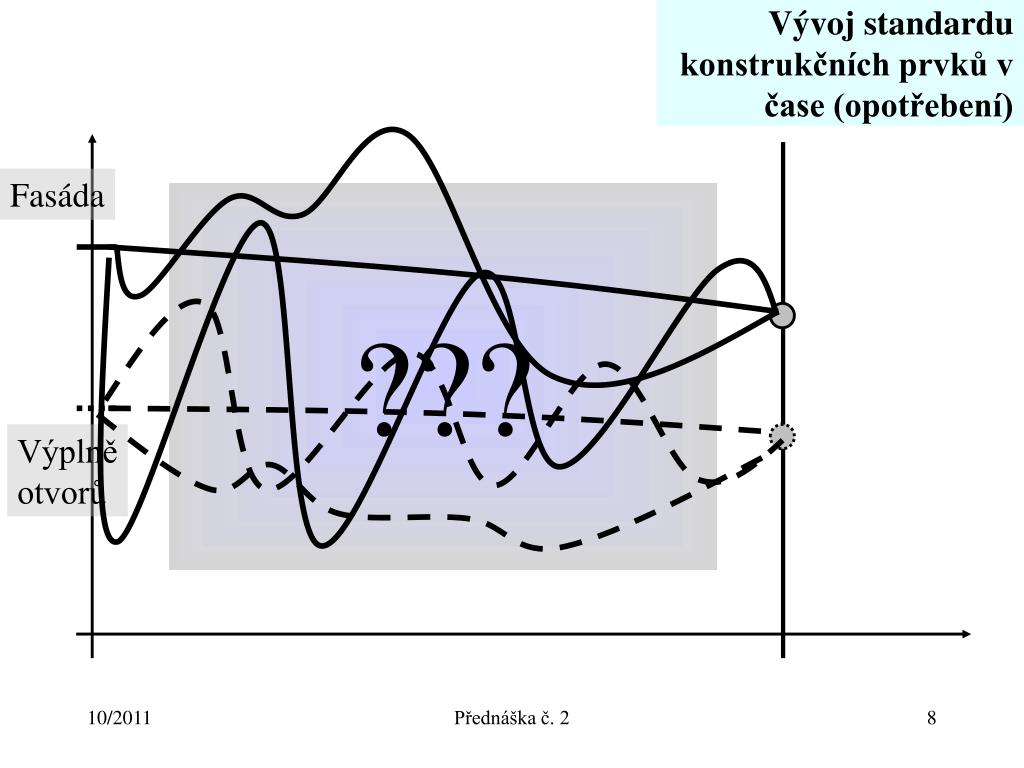

8. Vývoj standardu konstrukčních prvků v čase (opotřebení) Fasáda ??? Výplně otvorů Přednáška č. 2

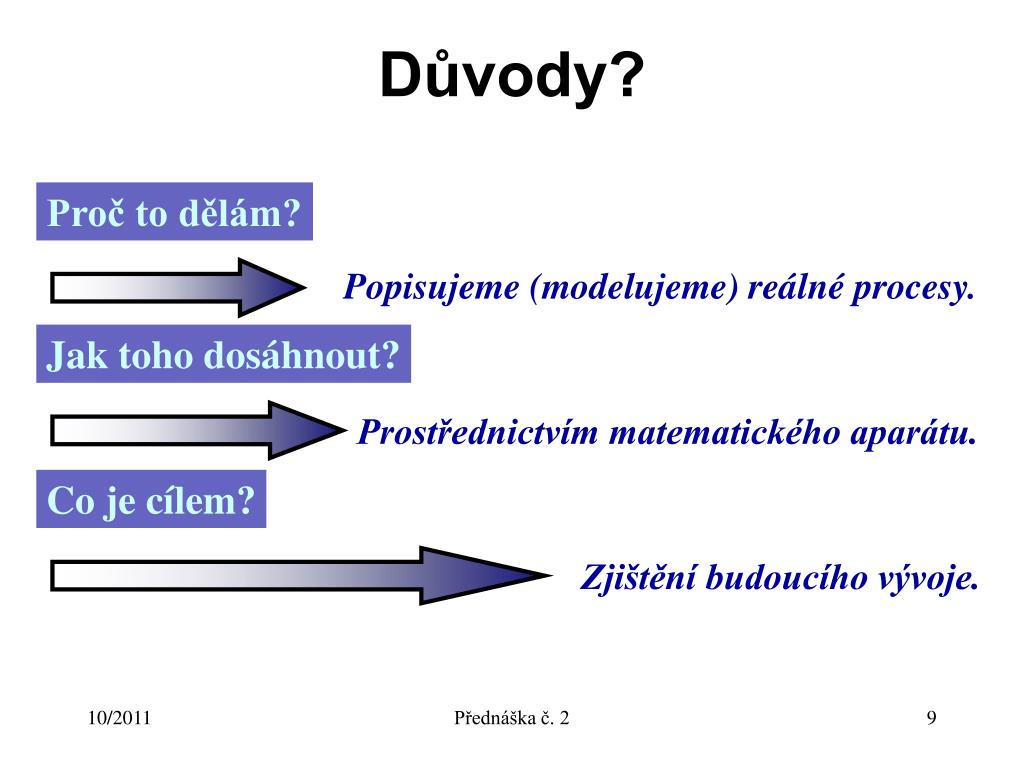

9. Důvody? Proč to dělám? Popisujeme (modelujeme) reálné procesy. Jak toho dosáhnout? Prostřednictvím matematického aparátu. Co je cílem? Zjištění budoucího vývoje. Přednáška č. 2

10. Jde jenom o peníze? Cílová argumentace nákladů správy objektu Jde jenom o peníze Skutečnost Fasáda Potřeba Výplně otvorů Přednáška č. 2

11. Jde jenom o peníze? …nejen • Investice do budoucnosti • Uložení finančních prostředků • Udržení standardu životního úrovně • Rozhodování s dlouhodobým horizontem • Zajištění stability budoucnosti

12. Řízení procesu/ů Správa objektu Manažersky náročná aktivita Finančně náročný proces Argumentačně náročný … vyžadující práci s materiály … vyžadující práci s lidmi Operuje s objekty různé povahy Pracuje s objekty vysoké hodnoty Dlouhodobý proces… Přednáška č. 2

13. Jak na to? Přednáška č. 2

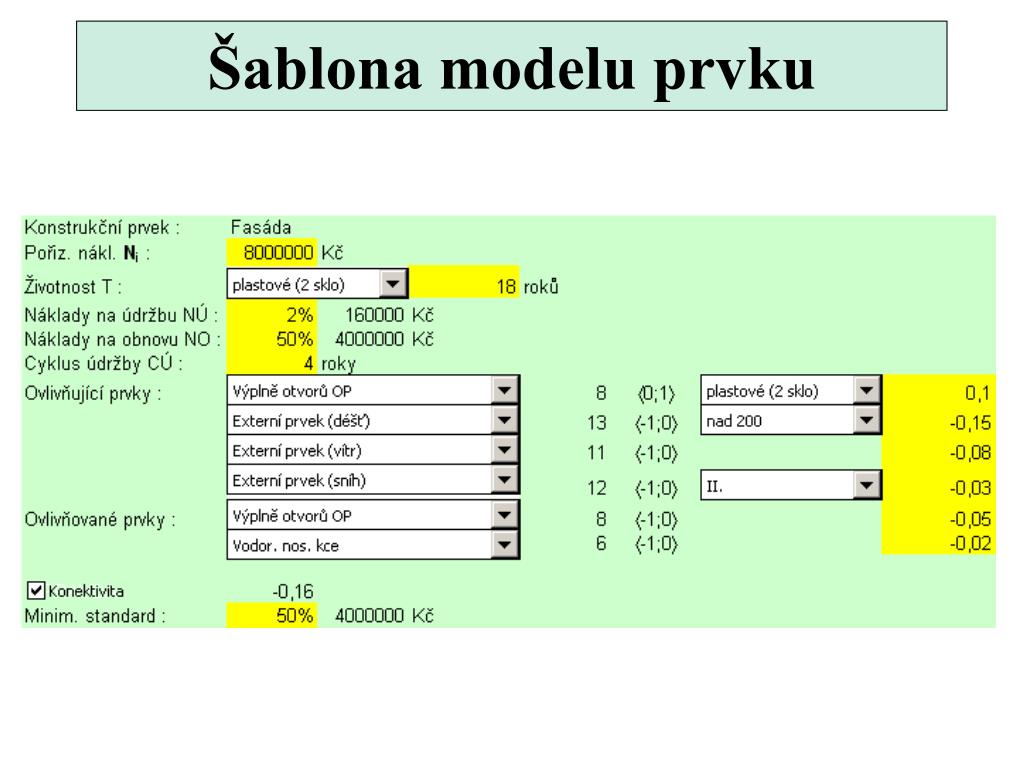

14. Šablona modelu prvku

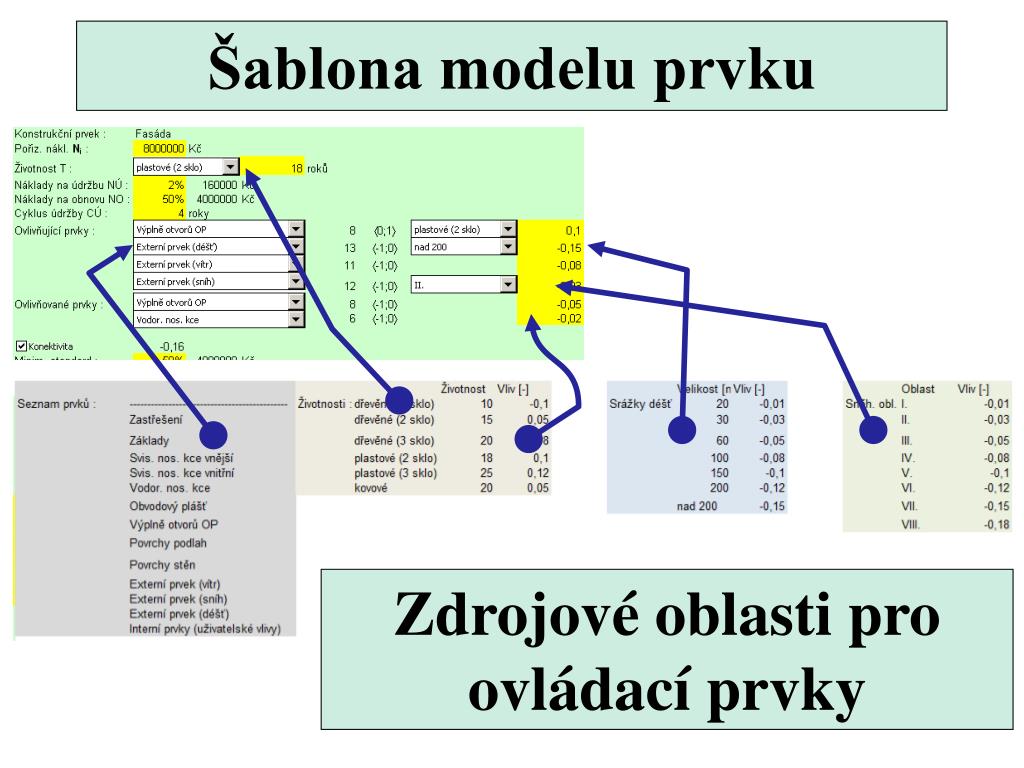

15. Šablona modelu prvku Zdrojové oblasti pro ovládací prvky

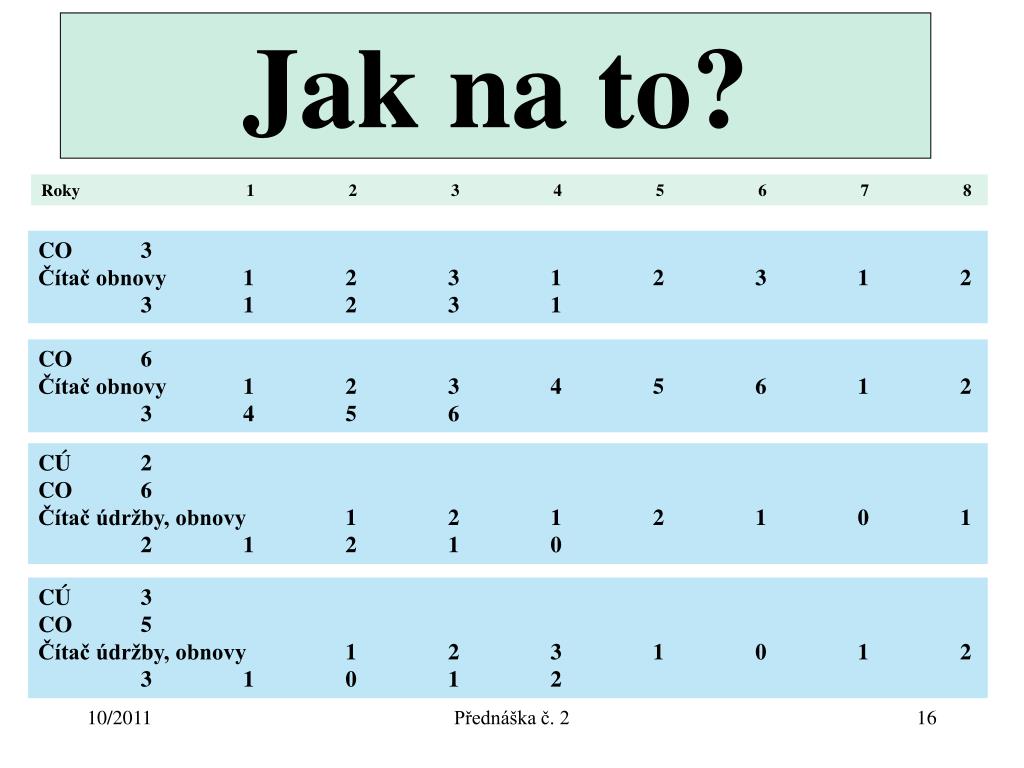

16. Jak na to? Roky 1 2 3 4 5 6 7 8 CO 3 Čítač obnovy 1 2 3 1 2 3 1 2 3 1 2 3 1 CO 6 Čítač obnovy 1 2 3 4 5 6 1 2 3 4 5 6 CÚ 2 CO 6 Čítač údržby, obnovy 1 2 1 2 1 0 1 2 1 2 1 0 CÚ 3 CO 5 Čítač údržby, obnovy 1 2 3 1 0 1 2 3 1 0 1 2 Přednáška č. 2

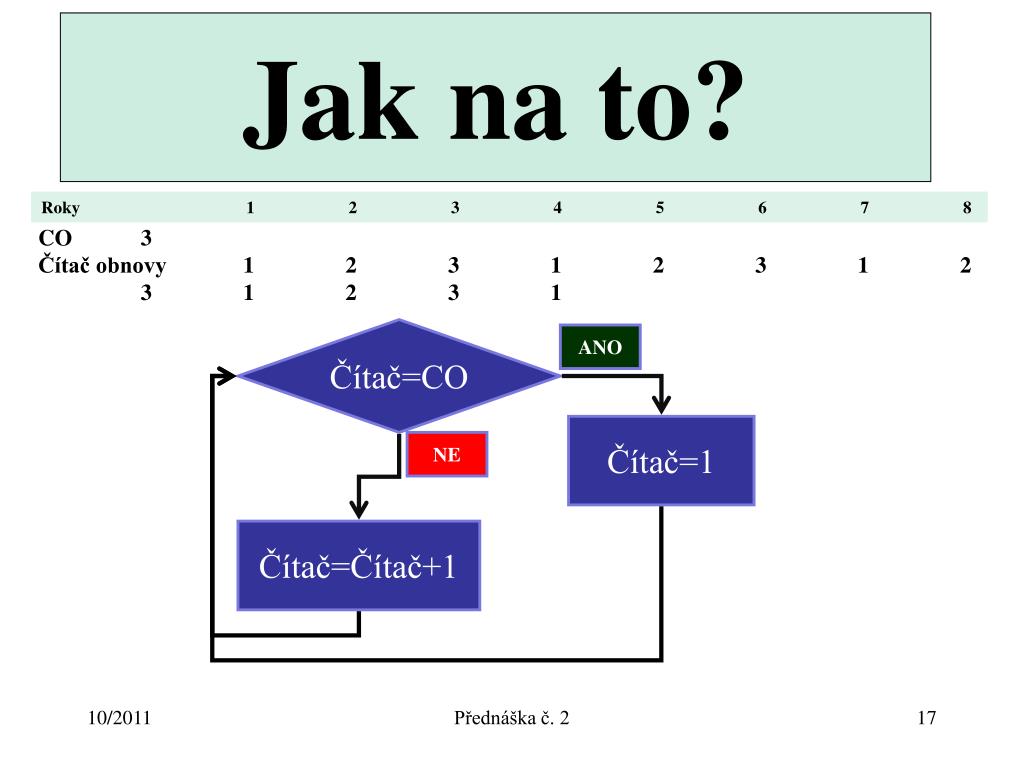

17. Jak na to? Roky 1 2 3 4 5 6 7 8 CO 3 Čítač obnovy 1 2 3 1 2 3 1 2 3 1 2 3 1 Čítač=CO ANO Čítač=1 NE Čítač=Čítač+1 Přednáška č. 2

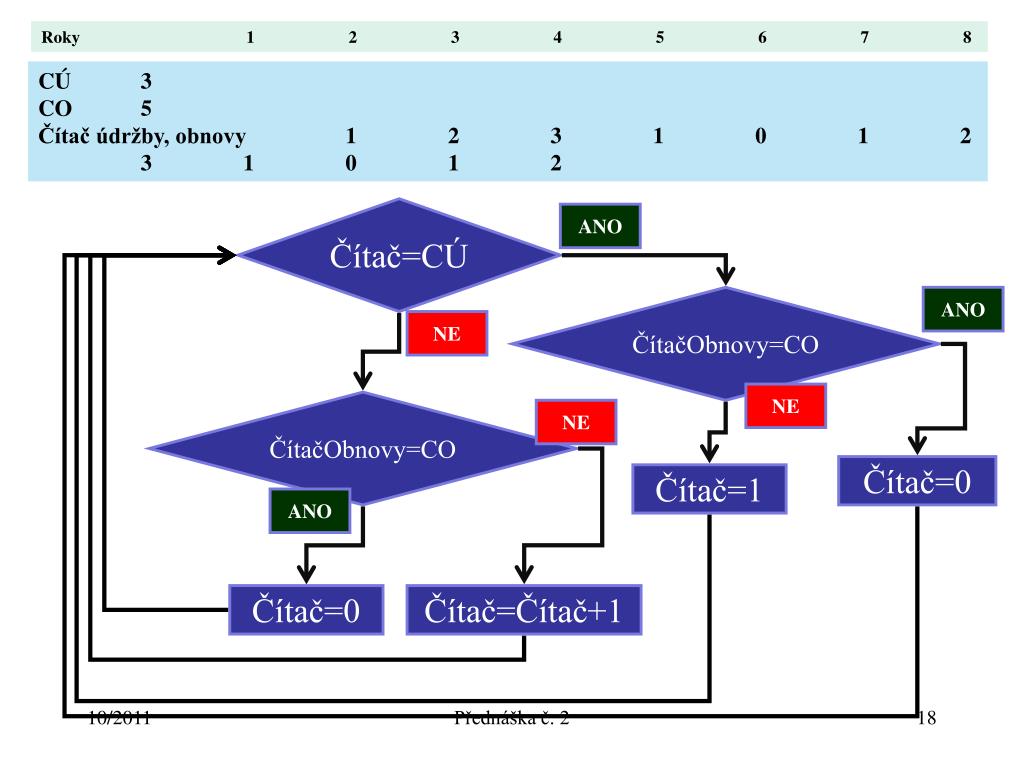

18. Roky 1 2 3 4 5 6 7 8 CÚ 3 CO 5 Čítač údržby, obnovy 1 2 3 1 0 1 2 3 1 0 1 2 Čítač=CÚ ANO ČítačObnovy=CO ANO NE NE ČítačObnovy=CO NE Čítač=0 Čítač=1 ANO Čítač=0 Čítač=Čítač+1 10/2011 Přednáška č. 2 18

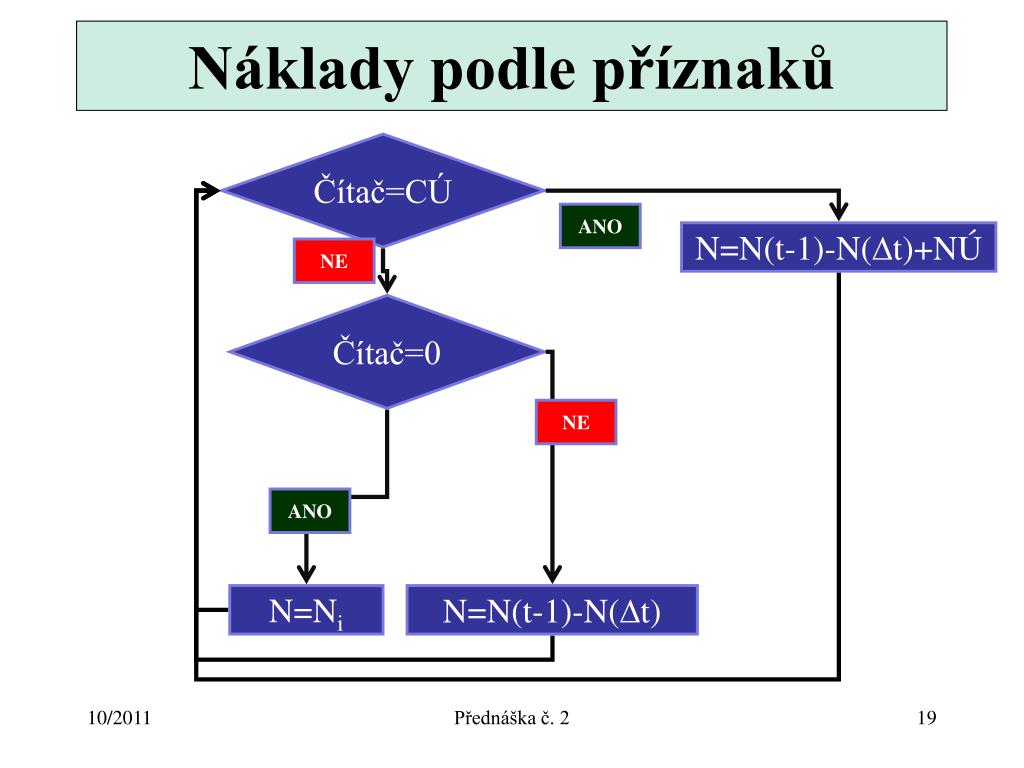

19. Náklady podle příznaků Čítač=CÚ ANO N=N(t-1)-N(t)+NÚ NE Čítač=0 NE ANO N=Ni N=N(t-1)-N(t) 10/2011 Přednáška č. 2 19

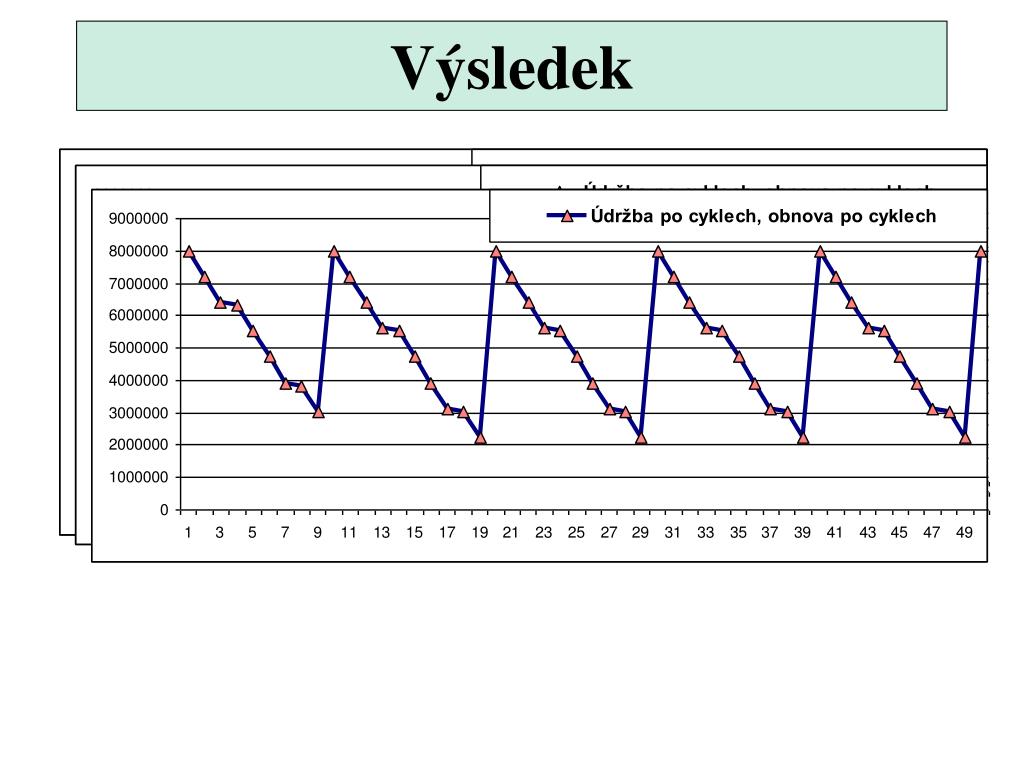

20. Výsledek

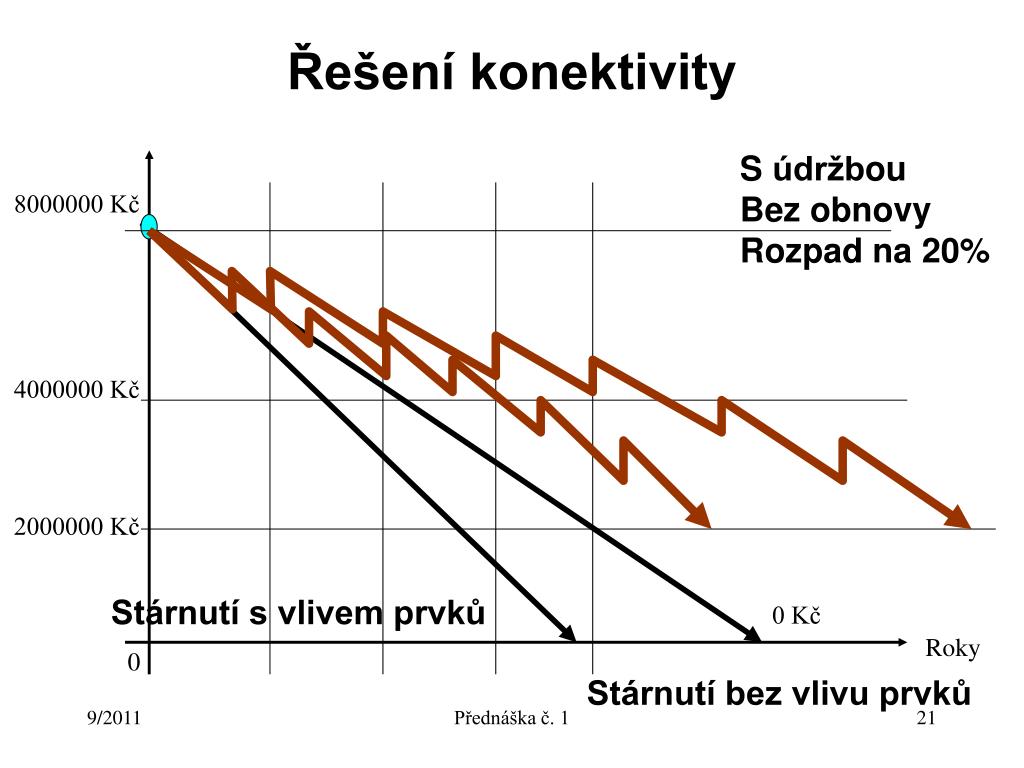

21. Řešení konektivity S údržbou Bez obnovy Rozpad na 20% 8000000 Kč 4000000 Kč 2000000 Kč Stárnutí s vlivem prvků 0 Kč Roky 0 Stárnutí bez vlivu prvků 9/2011 Přednáška č. 1 21

22. Atributy šablony konstrukčního prvku: • Název prvku • Případná volba materiálové charakteristiky • Pořizovací náklady • Cyklus obnovy (životnost) • Cyklus údržby • Náklady na údržbu • Náklady na obnovu • Ovlivňující prvky • Ovlivňované prvky • Řešení konektivity Přednáška č. 2

23. Závěr Závěr Modifikovaný Dynamický Model v aplikaci výukyPOPRSestavení struktury modelu stárnutí objektu (části objektu) Doc. Ing. P. Dlask, Ph.D. Přednáška č. 2
