实验三中断实验

实验三中断实验 第5章中断系统

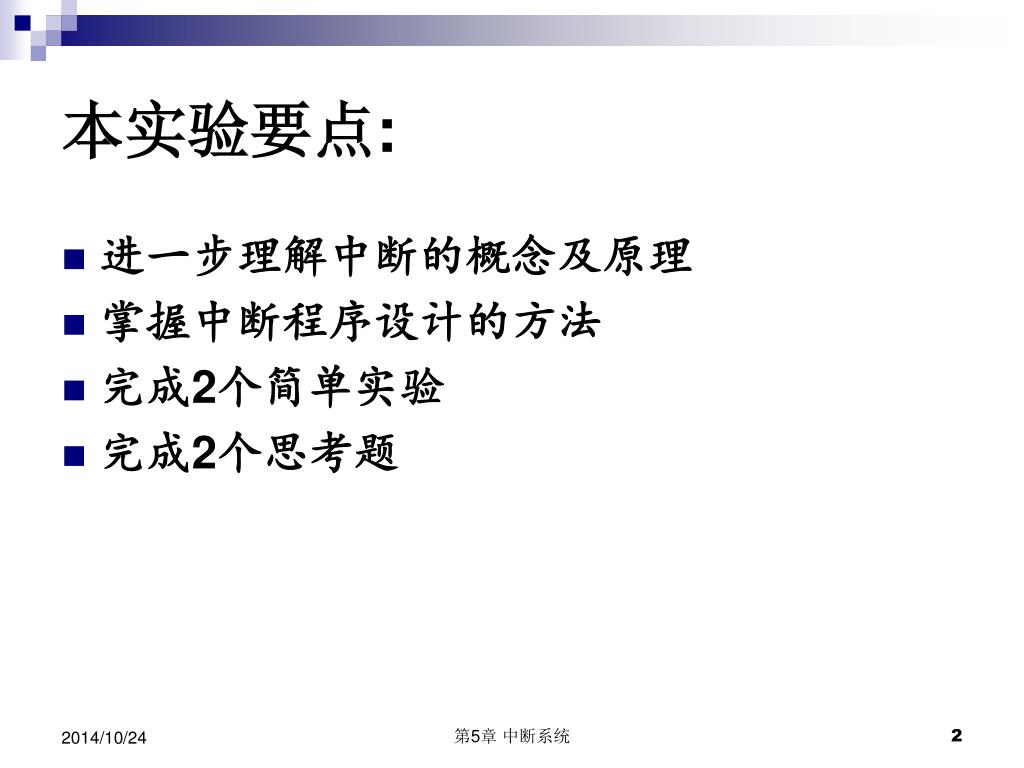

本实验要点: • 进一步理解中断的概念及原理 • 掌握中断程序设计的方法 • 完成2个简单实验 • 完成2个思考题第5章中断系统

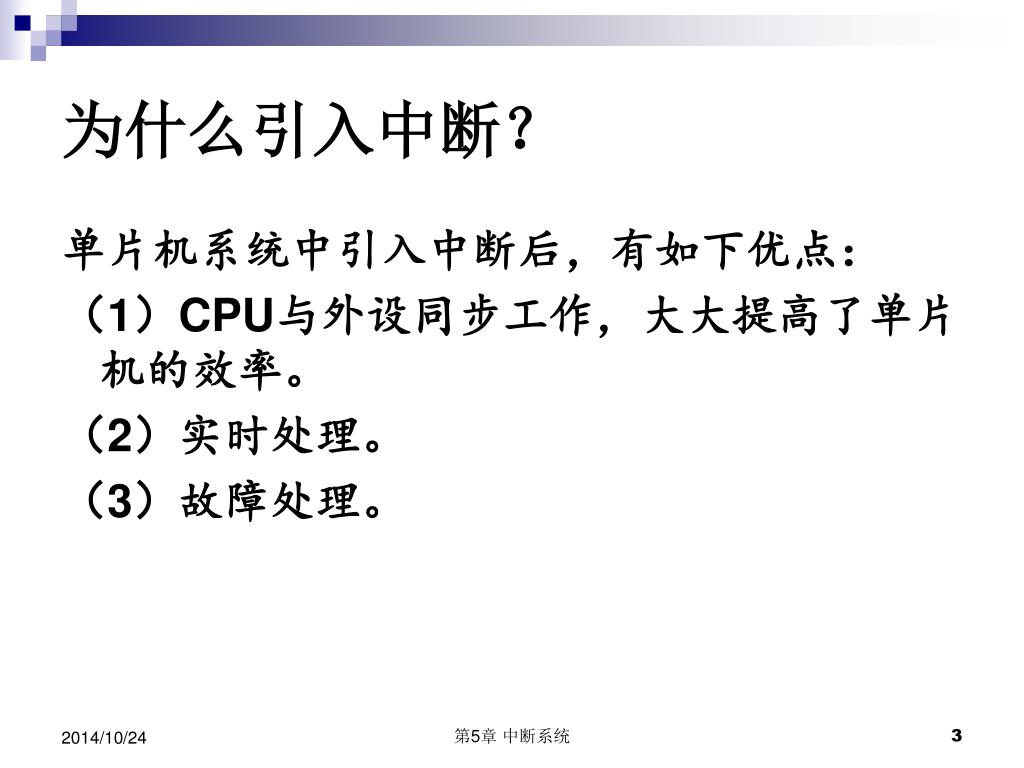

为什么引入中断？ 单片机系统中引入中断后，有如下优点：（1）CPU与外设同步工作，大大提高了单片机的效率。（2）实时处理。（3）故障处理。第5章中断系统

MCS-51中断系统的总体逻辑结构 第5章中断系统

中断控制程序（初始化） • 选择中断触发方式(对外部中断而言) • TCON、SCON • 开中断（必须） • IE • 设置中断优先级等（有默认选项）。 • IP 第5章中断系统

中断相关的寄存器（TCON） 定时/计数器控制寄存器TCON（地址88H） • IT0/IT1 外部中断0/1触发方式控制位。 • IE0/IE1 外部中断0/1中断请求标志。 • TF0/TF1：定时/计数器0/1（T0/T1）的溢出中断标志。第5章中断系统

中断相关的寄存器（SCON） 串行口控制寄存器SCON （地址98H） • TI：串行口发送中断标志 • RI：串行口接收中断标志。注意：串行口的两个中断标志的复位是由软件来控制的，其他中断源的复位都是由硬件自动完成的。（外部中断电平触发方式除外）。第5章中断系统

中断相关的寄存器（IE） 中断允许寄存器IE（地址A8H） • EA：CPU中断允许标志。 • ES：串行口中断允许位。 • ET2/ET1/ET0：定时/计数器2/1/0的溢出中断允许位。 • EX1/EX0：外部中断1/0中断允许位。第5章中断系统

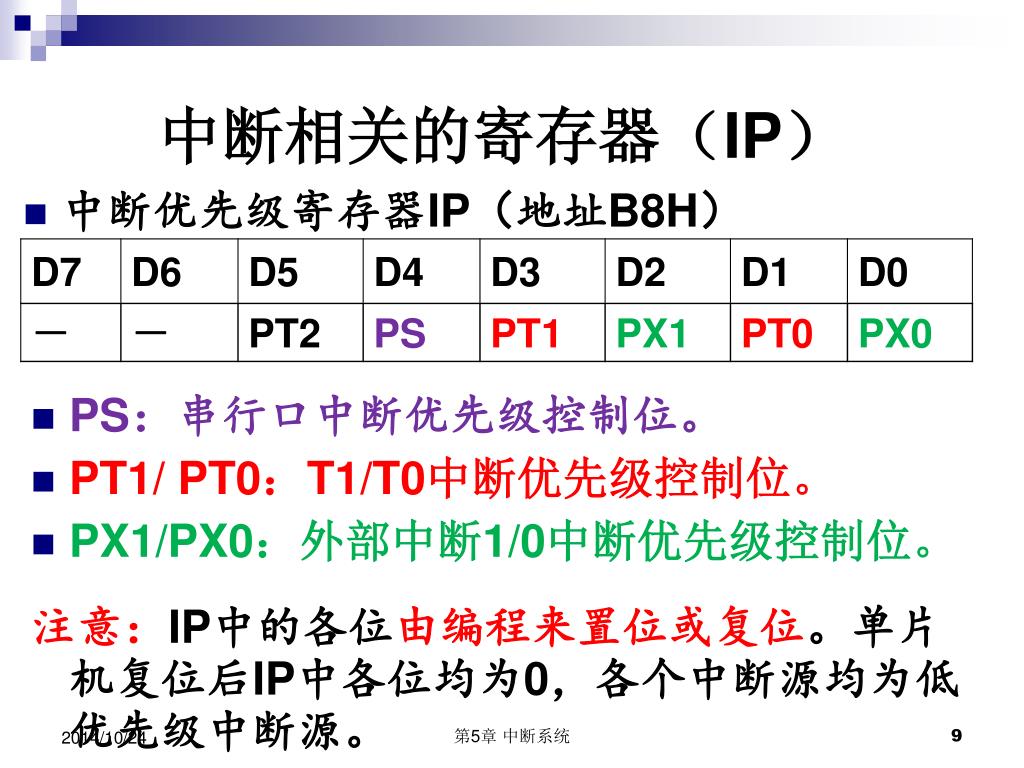

中断相关的寄存器（IP） • 中断优先级寄存器IP（地址B8H） • PS：串行口中断优先级控制位。 • PT1/ PT0：T1/T0中断优先级控制位。 • PX1/PX0：外部中断1/0中断优先级控制位。注意：IP中的各位由编程来置位或复位。单片机复位后IP中各位均为0，各个中断源均为低优先级中断源。第5章中断系统

中断服务程序 中断函数通过使用 interrupt 关键字和中断号（0 到31）来声明。中断号告诉编译器中断程序的入口地址。对应的中断情况如下： 0——外部中断0； 1——定时器/计数器T0； 2——外部中断1； 3——定时器/计数器T1； 4——串行口中断； 5——定时器/计数器T2；其他值预留。第5章中断系统

实验任务 采用外部中断的方式实现按键控制1个LED的亮灭。采用外部中断的方式实现4个LED的轮流亮灭。采用外部中断的方式实现一个二进制减1计数器，按一次键，减1，并用4个LED显示计数结果，减至0时，重新从15开始计数。采用外部中断的方式实现用1个按键控制LED的显示，要求显示3种以上的不同模式。第5章中断系统

实验设备 PC机一台单片机开发板一套第5章中断系统

实验注意事项 外部中断只有设定为边沿触发时，才是硬件清零中断标志；外部中断是通过按键来实现的，需要考虑按键的消抖；注意LED灯是高电平点亮还是低电平点亮；思考如何将一个控制字输出到对应的I/O上点亮相应的灯。第5章中断系统

实验内容1思路 要求：采用外部中断的方式实现按键控制1个LED的亮灭。硬件连接图软件流程图图第5章中断系统

实验内容2思路 要求：采用外部中断的方式实现4个LED的轮流亮灭。第5章中断系统

思考题1思路 要求：采用外部中断的方式实现一个二进制减1计数器，按一次键，减1，并用4个LED显示计数结果，减至0时，重新从15开始计数。第5章中断系统

思考题2思路 要求：采用外部中断的方式实现用1个按键控制LED的显示，要求显示3种以上的不同模式。第5章中断系统

实验小结 注重实验过程的步步深入，由浅入深。注重理论与实践的结合，学会分析实验现象，并修改实验程序。第5章中断系统

实验三 中断实验
