  1. インターネット構成法・13班 村上 歌(B4) 八木 典裕(B4) 小坂井 遼子(B3) 渡辺 裕作(B2) 中村 友一(B2)

  2. 背景,問題点 • 村井さんは忙しい • SFCに来るのが面倒 • 諸事情でSFCに来れないとき (電車にすぐ乗れる湘南台くらいなら・・・)

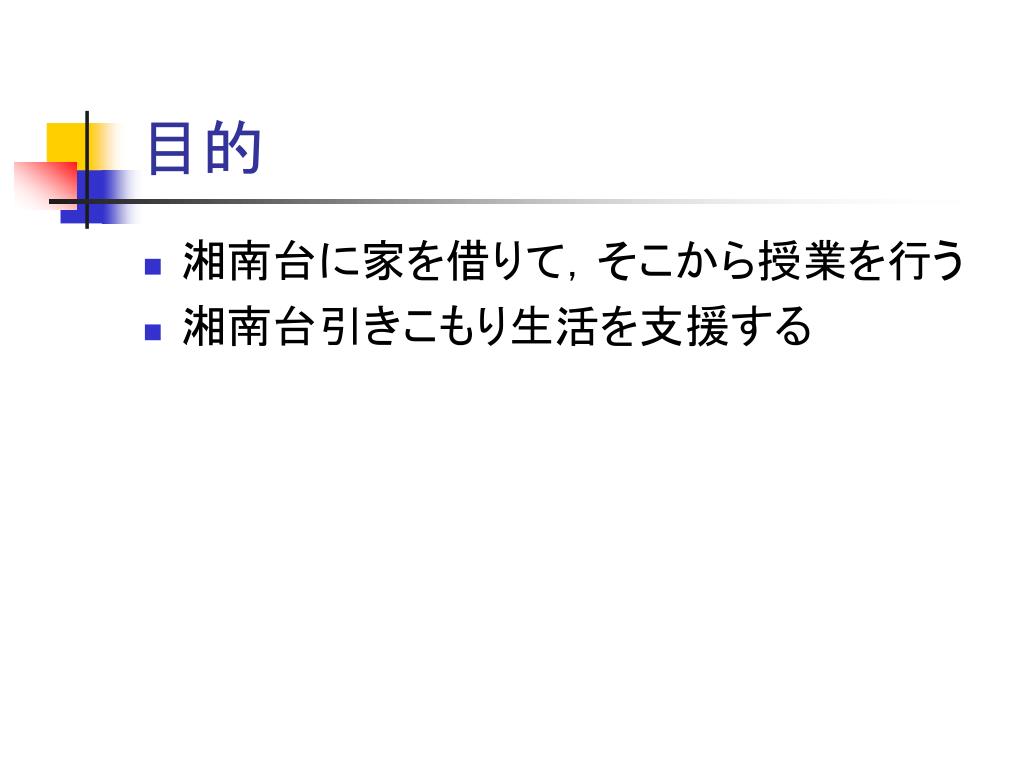

  3. 目的 • 湘南台に家を借りて,そこから授業を行う • 湘南台引きこもり生活を支援する

  4. 要件 • 家のネットワークの構築 • 家から学校へのオンライン授業 • SAの分の帯域を確保する必要がある • 授業は,SFCのτ11で見るため,高画質である必要がある • 同時にリアルタイムで,100人程度に配信を行う必要がある • なるべくコストを低く抑える

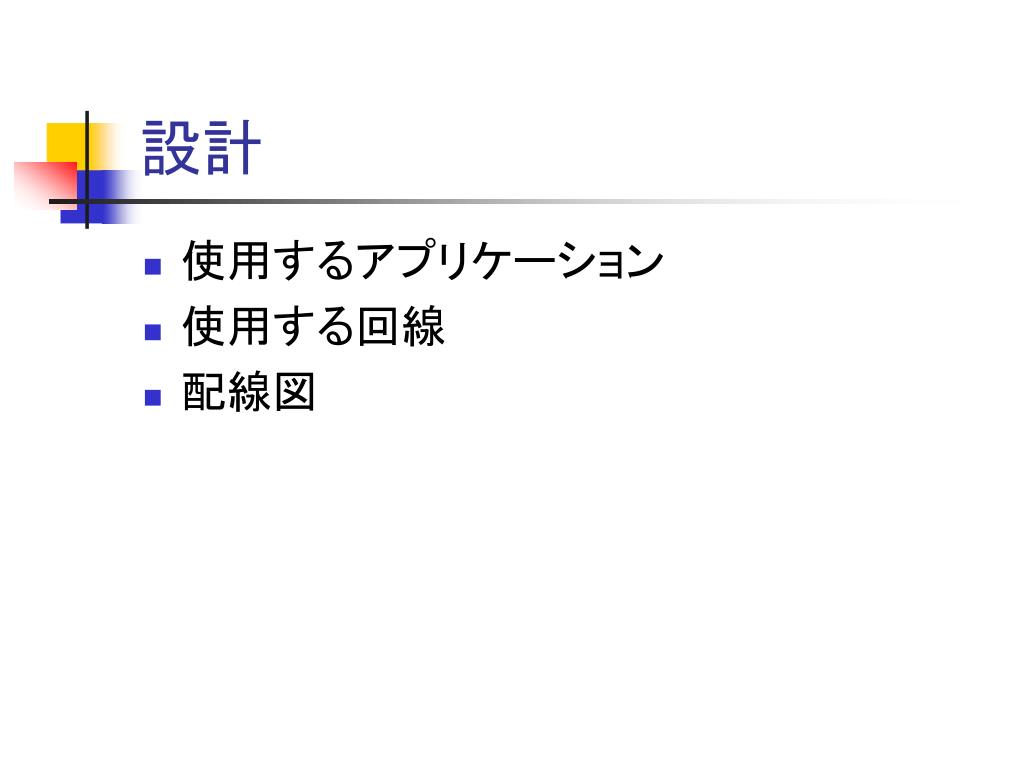

  5. 設計 • 使用するアプリケーション • 使用する回線 • 配線図

  6. 使用するアプリケーション • 千代倉研究室のVIDEO-PCを応用 • デスクトップ上に タブレットで絵を描ける • USBカメラで 講師の画像を右下に配置 • 外部出力を映像として利用

  7. 授業の動画配信 DVTS(30Mbps~40Mbps) Windows Media Video 250Kbps

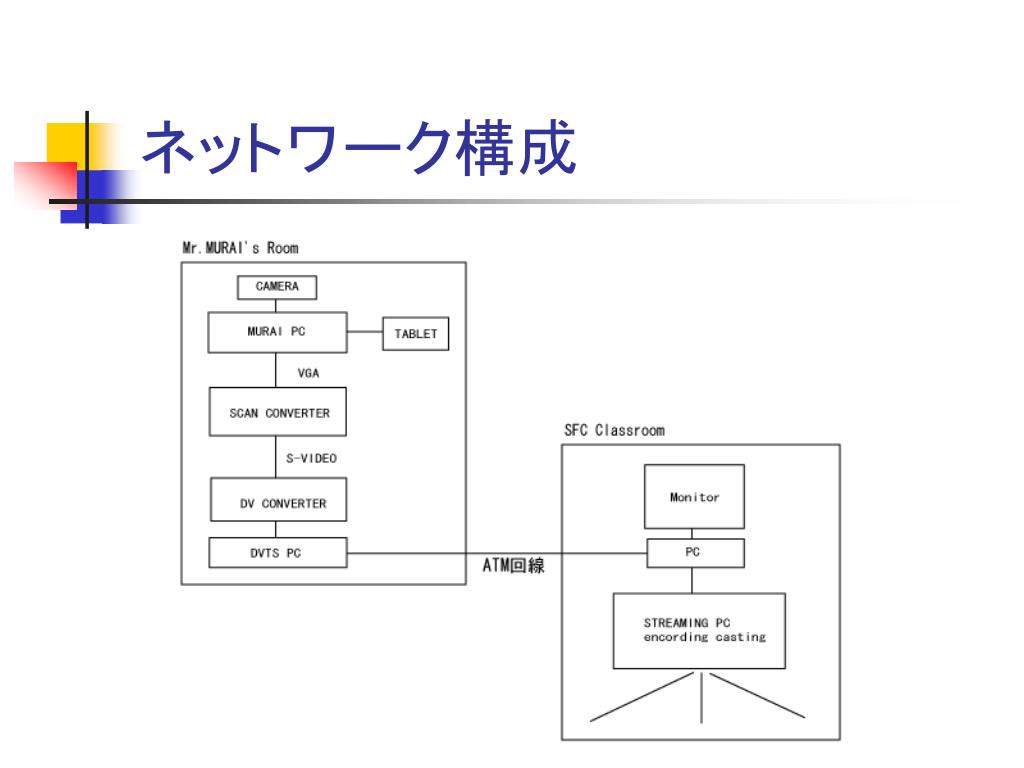

  8. ネットワーク構成

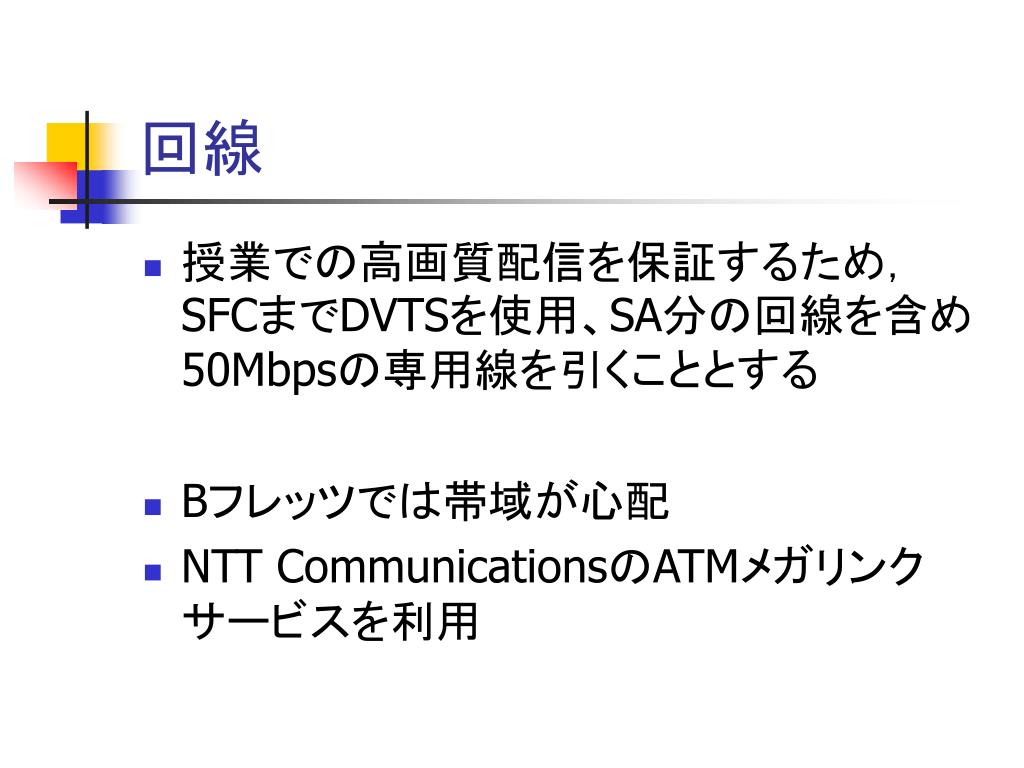

  9. 回線 • 授業での高画質配信を保証するため,SFCまでDVTSを使用、SA分の回線を含め50Mbpsの専用線を引くこととする • Bフレッツでは帯域が心配 • NTT CommunicationsのATMメガリンクサービスを利用

  10. ATMメガリンクサービス • サービスクラス:デュアルクラス • 利用タイプ 2芯式(DSU) • 保守グレード タイプ2 • 起点端末インタフェース 光ケーブル I型(シングルモード) • 終点端末インタフェース光ケーブル I型(シングルモード) • 回線距離3.3kmと仮定

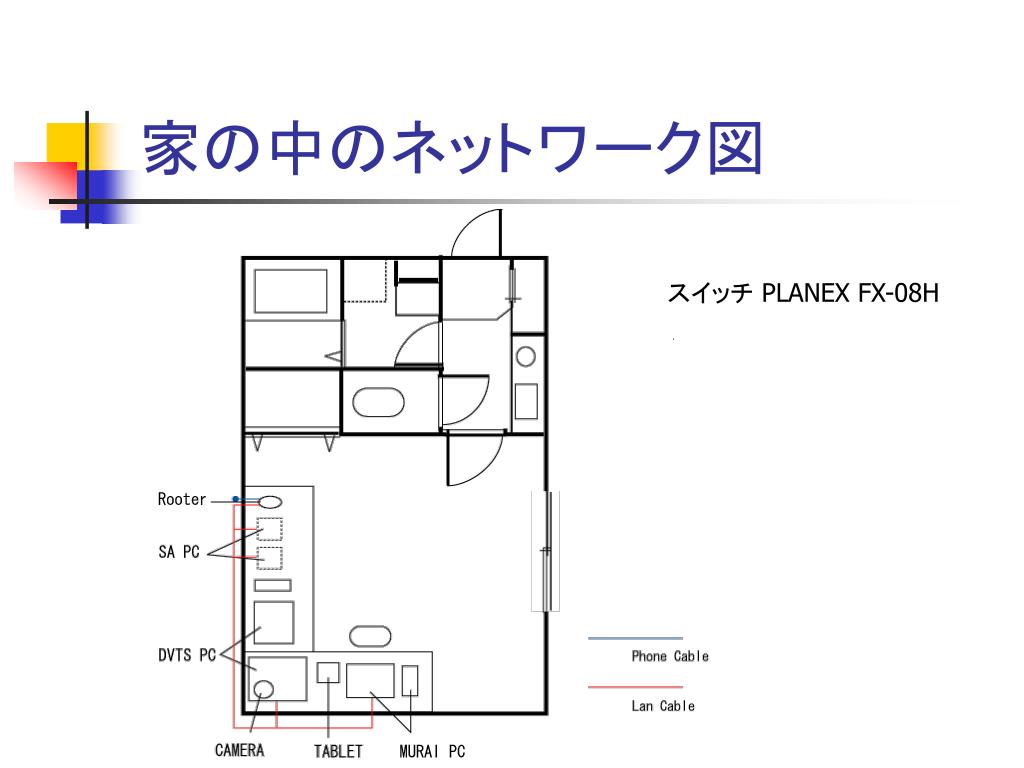

  11. 家の中のネットワーク図 スイッチ PLANEX FX-08H

  12. 必要となる機材(その1) • VIDEO-PC(USBカメラ,ペンタブレット,スキャンコンバータ・DVコンバータ) • DVTS送信用PC • DVTS受信用PC(授業に投影) • ストリーミング配信用PC

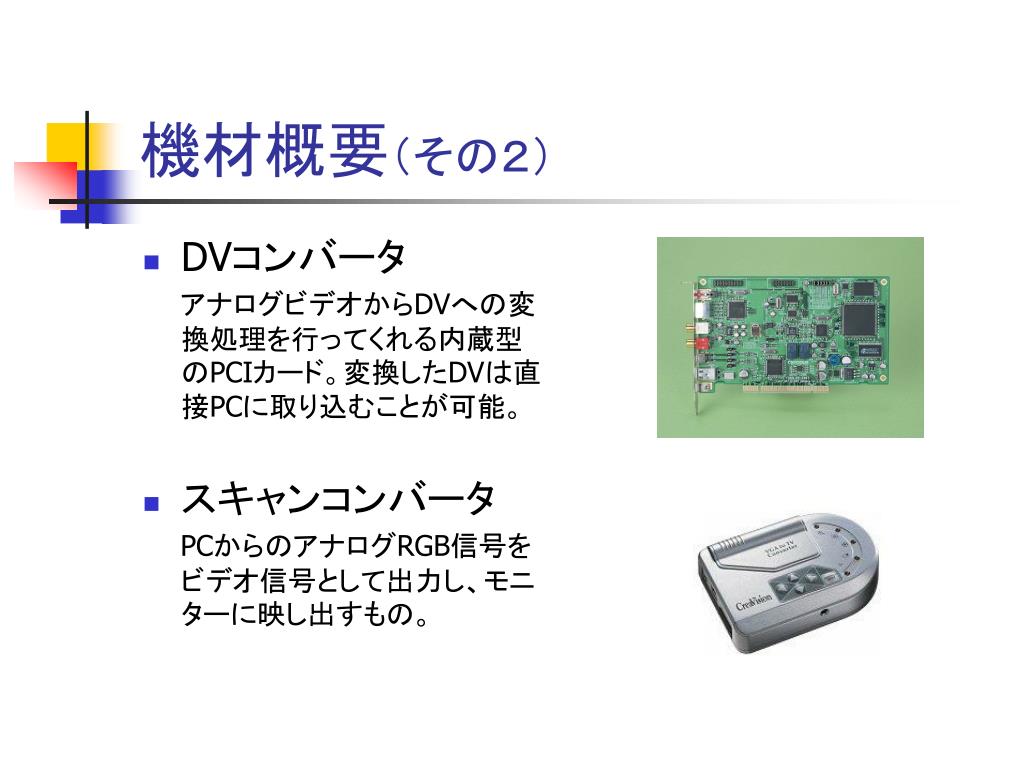

  13. 機材概要(その2) • DVコンバータ   アナログビデオからDVへの変換処理を行ってくれる内蔵型のPCIカード。変換したDVは直接PCに取り込むことが可能。 • スキャンコンバータ PCからのアナログRGB信号をビデオ信号として出力し、モニターに映し出すもの。

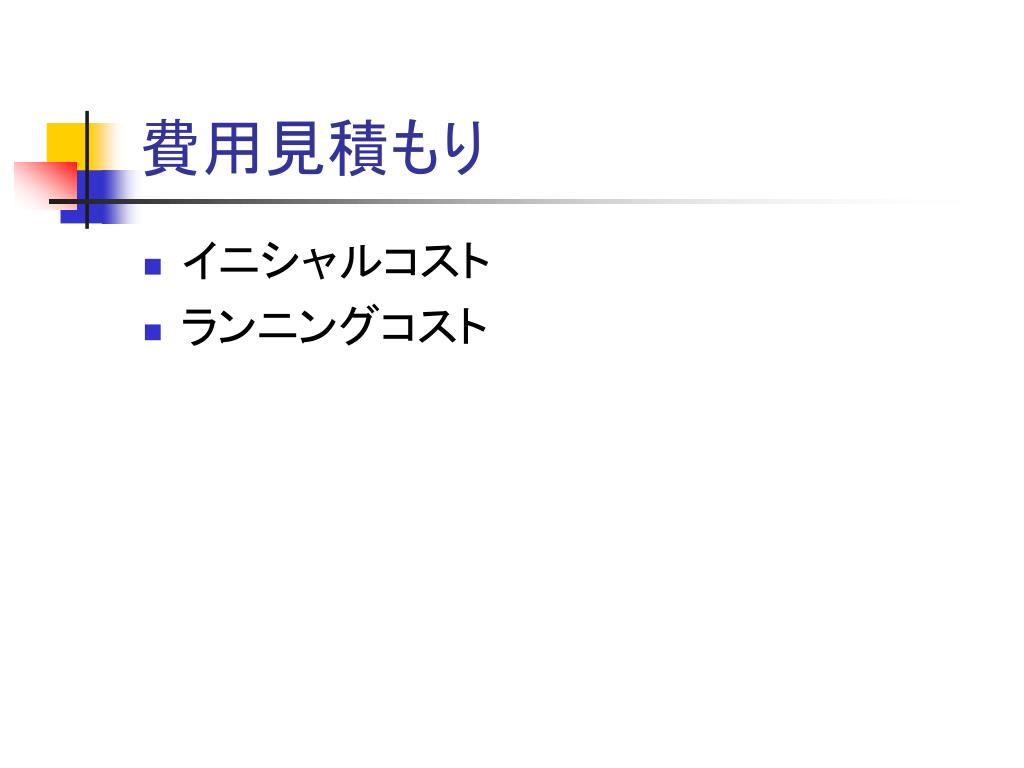

  14. 費用見積もり • イニシャルコスト • ランニングコスト

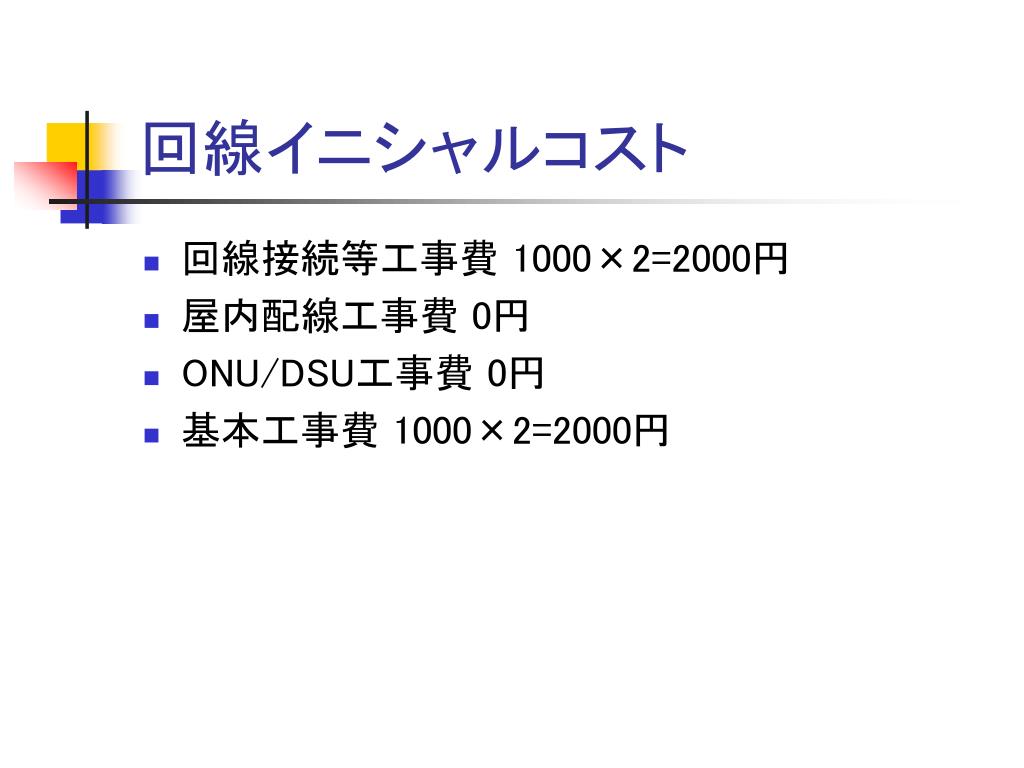

  15. 回線イニシャルコスト • 回線接続等工事費 1000×2=2000円 • 屋内配線工事費 0円 • ONU/DSU工事費 0円 • 基本工事費 1000×2=2000円

  16. 機材イニシャルコスト

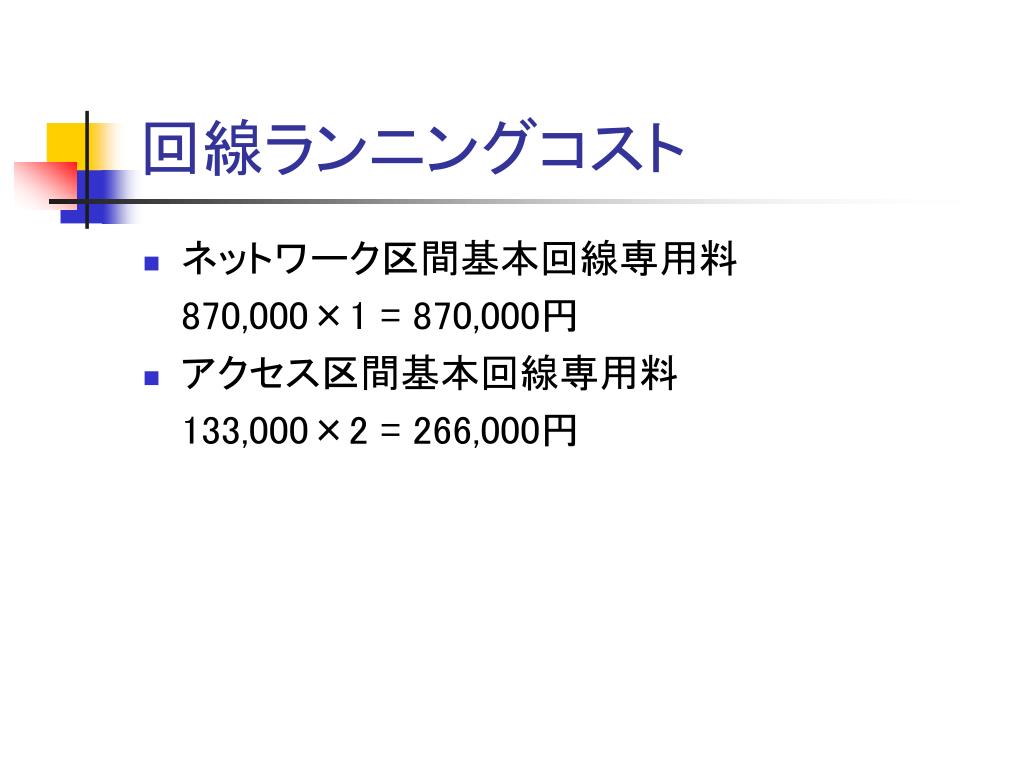

  17. 回線ランニングコスト • ネットワーク区間基本回線専用料 870,000×1 = 870,000円 • アクセス区間基本回線専用料 133,000×2 = 266,000円

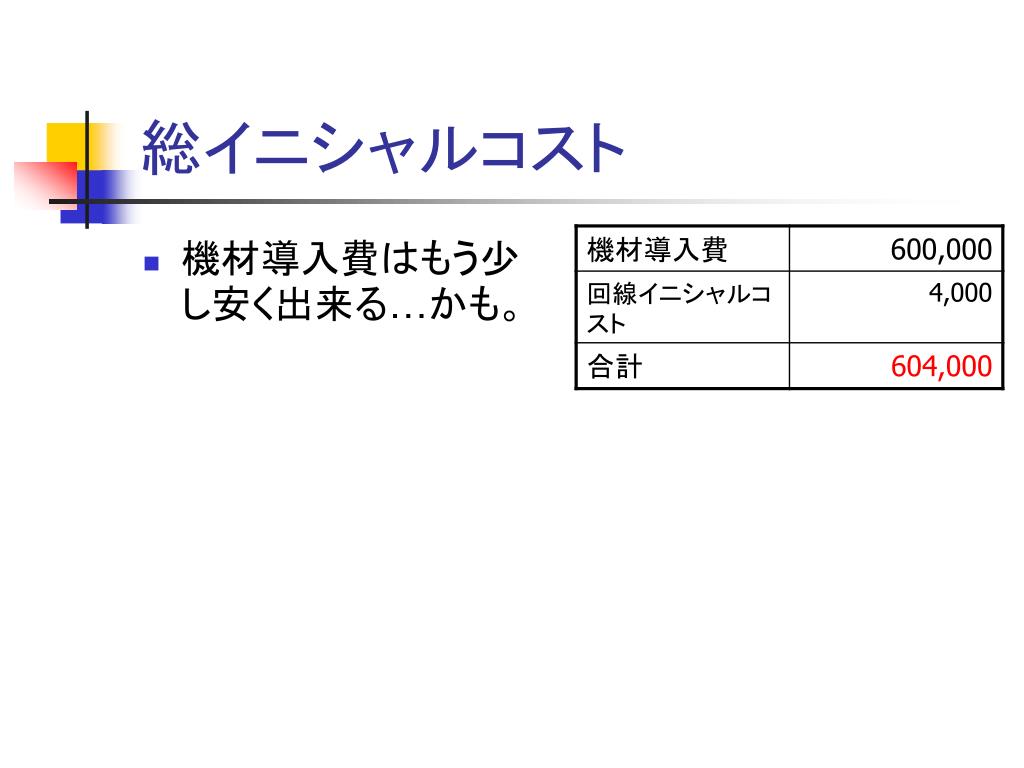

  18. 総イニシャルコスト • 機材導入費はもう少し安く出来る…かも。

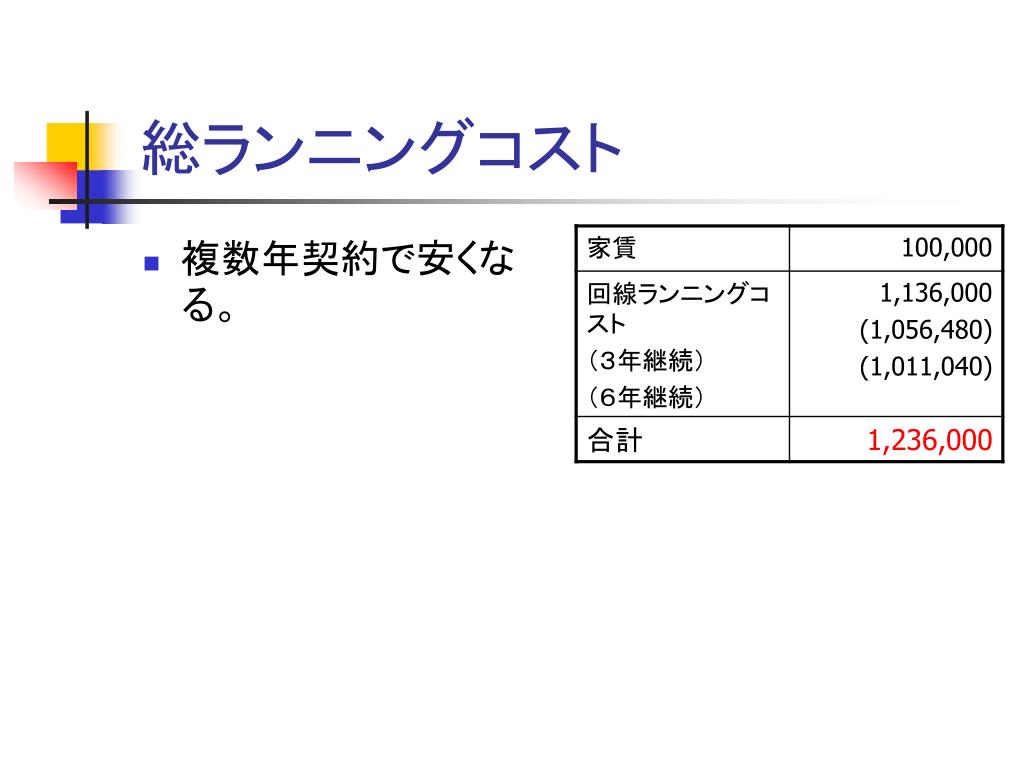

  19. 総ランニングコスト • 複数年契約で安くなる。

  20. 湘南台ひきこもり生活 • いかがでしょうか...
