Waveware 를 사용하여 음원 편집 , 프로젝트 등록 , 필요 파일 만드는 법

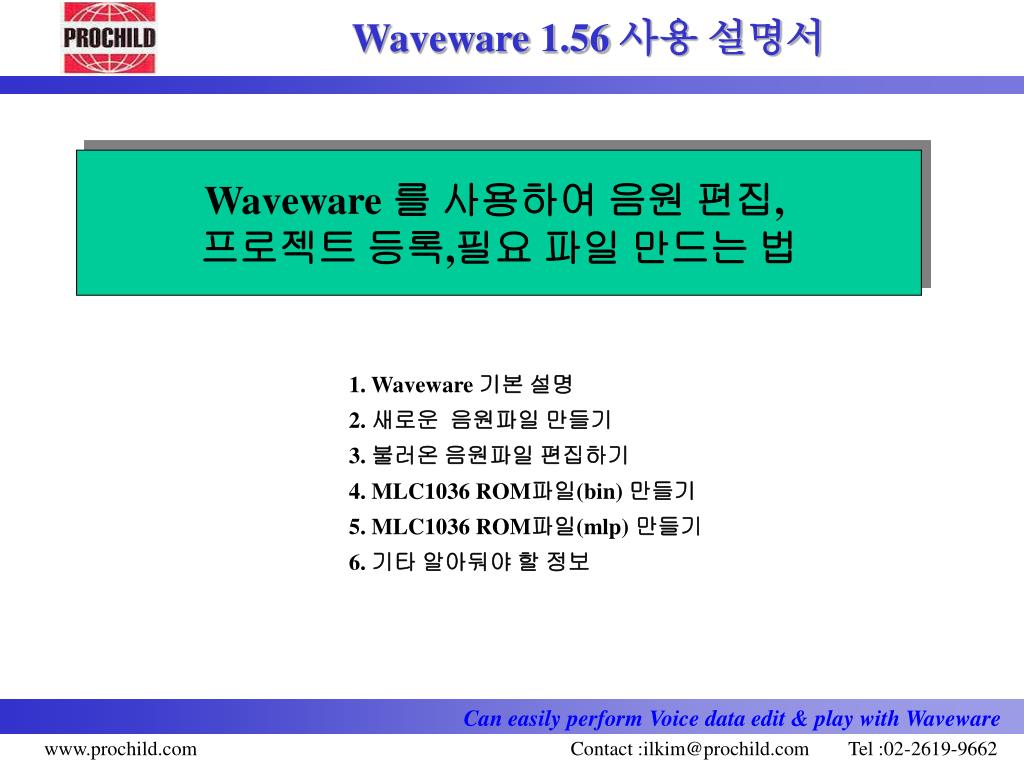

1. Waveware 를 사용하여 음원 편집, 프로젝트 등록,필요 파일 만드는 법 1. Waveware 기본 설명 2. 새로운 음원파일 만들기 3. 불러온 음원파일 편집하기 4. MLC1036 ROM파일(bin) 만들기 5. MLC1036 ROM파일(mlp) 만들기 6. 기타 알아둬야 할 정보

2. 1. Waveware 기본 설명 Sampling Frequency 진폭 조정 프로젝트에 등록된 Device Bit per sample 음원 편집 음원 출력 프로젝트에 등록된 음원 목록 프로젝트 등록 열린 파일 설명 Left button of Mouse Right button of Mouse

3. 2. 새로운 음원파일 만들기 ③ ⑥ ② ④ ① 1) 원하는 주파수를 선택한다. 2) 녹음 버튼을 누른다. 3) 녹음이 끝나면 STOP버튼을 누른다. 4) “FULL” 버튼을 누르고 진폭을 확인한다. 5) 진폭이 적거나 클 때는 마이크 볼륨을 조정한다. 6) 이상이 없으면 저장한다.

4. 3. 불러온 음원파일 편집하기 ① ② ④ ③ • 1) Wav파일을 불러온다. • 2) Play버튼( )과 구간 Play버 • 튼( ), Cut 버튼( ), erase • 버튼( ) 등의 편집 기능들을 • 이용하여 원하는 음원을 편집 • 한다. • 3) SF에서 원하는 주파수를 선택 • 하고 BS에서 원하는 Sampling • 값을 선택한후 Res-sampling 버 • 튼( )을 누른다. • 4) 진폭을 키울 때는 • 마우스의 왼쪽(노랑)/오른쪽 • (빨강) 버튼을 사용하여 구간을 • 선택한 다음 에서 숫자 • 를 쓰고 를 클릭하거나 • 를 이용해서 음 원의 진폭 • 을 키운다. • 5) 편집이 완료되면 음원을 저장한 • 다.

5. 4. MLC1036 ROM파일(bin) 만들기 1) “Project : New”를 누른다 2) 프로젝트 명 및 디바이스를 선택한다. New project Project name Target device 선택 Target device 설명

6. 3) “Configuration”을 누른다. 작성할 Bin 파일에 Wav 파일을 구성한다. 편집한 Wav파일 DDP mode 를 사용할 경우 check Wav파일을 저장할 메모리 번지

7. 4) “Check”을 누른다. Voice chip의 Rom Size 및 편집한 음원의 사이즈를 비교해서 용량이 가능한지를 Check..

8. 5) “MLPCM”을 누른다. 편집한 음원을 bin 파일로 변환한다. 저장할 Bin File name을 적는다. 6) Bin 파일이 만들어 지면 GUI 프로그램을 이용해서 MLC1036 Chip에 다운로드한다.

9. 5. MLC1043 ROM파일(mlp) 만들기 1) “Project : New”를 누른다 2) 프로젝트 명 및 디바이스를 선택한다. New project Project name Target device 선택 Target device 설명

10. 3) “Configuration”을 누른다.(MCU control mode) 작성할 mlp파일에 Wav 파일을 구성한다. Mcu Control mode 사용시 Check 편집한 Wav파일 Wav파일을 저장할 메모리 번지

11. 3) “Configuration”을 누른다.(Stand alone mode) 작성할 mlp파일에 Wav 파일을 구성한다. Stand-alone mode 사용시 Check Trigger 설정 Retrigger 설정 음원의 반복횟수 설정 Group play를 이용하기 위한 메모리공간

12. 4) “Check”를 누른다. Voice chip의 Rom Size 및 편집한 음원의 사이즈를 비교해서 용량이 가능한지를 Check..

13. 5) “MLPCM”을 누른다. Target device에 Writing 할 mlp파일을 만든다. 작성할 mlp File name을 적는다.

14. 6) Opera-pro Target을 연결한 뒤에 “Download”를 누른다 Target device에 mlp파일을 Download한다. Download할 mlp File name을 불러온다. Download Target의 chipset Check 7) Download가 완료되면 Opera-pro의 기능버튼을 이용해서 음원을 확인한다. ( 참조: Opera-pro 사용설명서)

15. 6. 기타 알아둬야 할 정보 1) “mlp”, “bin” 파일을 비교 mlp : MLC1020 ~ MLC1028 MLC1032 ~ MLC1033 MLC1043 ( Masking 할 때 필요한 파일 ) bin : MLC1036 ( User가 Universal Programmer에 Writing해서 사용할 때 ) 입력 전압: 15V 볼륨 조절 스피커 연결 MLC1043 소켓( Opera-pro를 이용해writing 한 MLC1043 테스트) 2) 프로젝트 제작시 생성되는 파일들 - filename.info : Project의 Key Option, Check Sum Group, Sub-group 등 - filename.frq : Writing한 음원 리스트 - filename.mlp : Masking하는데 필요한 파일 Key_Scan 3) MLC1043에서 Stand alone mode로 작업한 것은 MLC1043 음성테스트 보드를 이용해 Key scan을 통해서 음성을 확인할수 있다. MLC1043 음성 Test board
