第 10 章 装配图

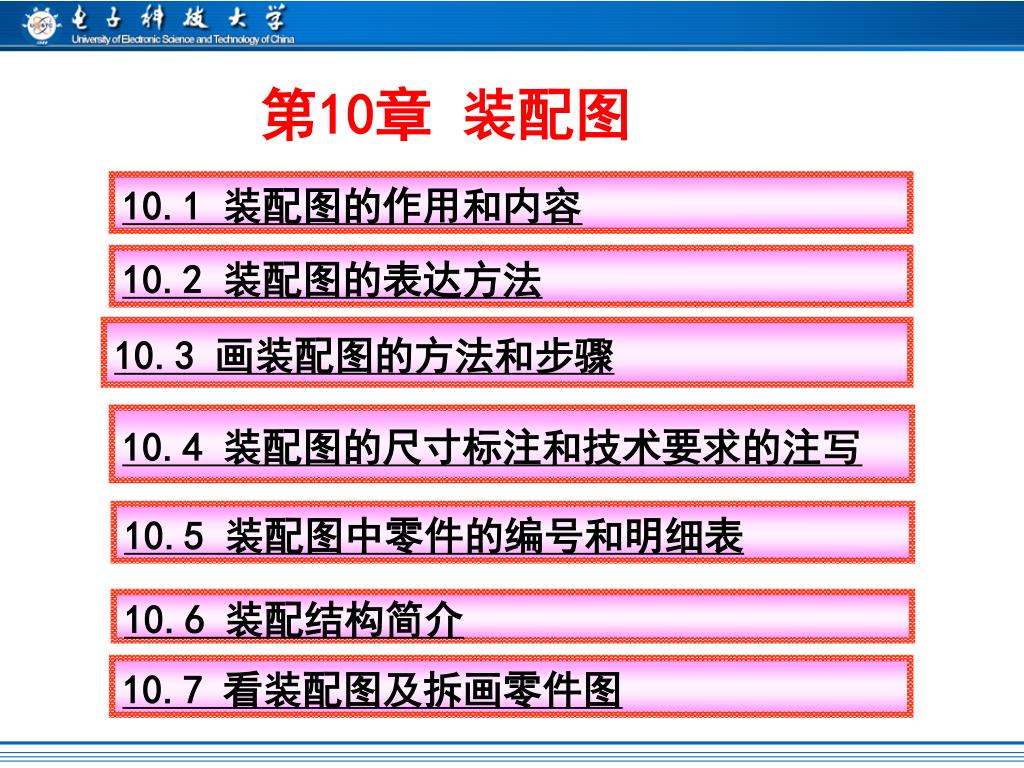

1. 第10章 装配图 10.1 装配图的作用和内容 10.2 装配图的表达方法 10.3 画装配图的方法和步骤 10.4 装配图的尺寸标注和技术要求的注写 10.5 装配图中零件的编号和明细表 10.6 装配结构简介 10.7 看装配图及拆画零件图

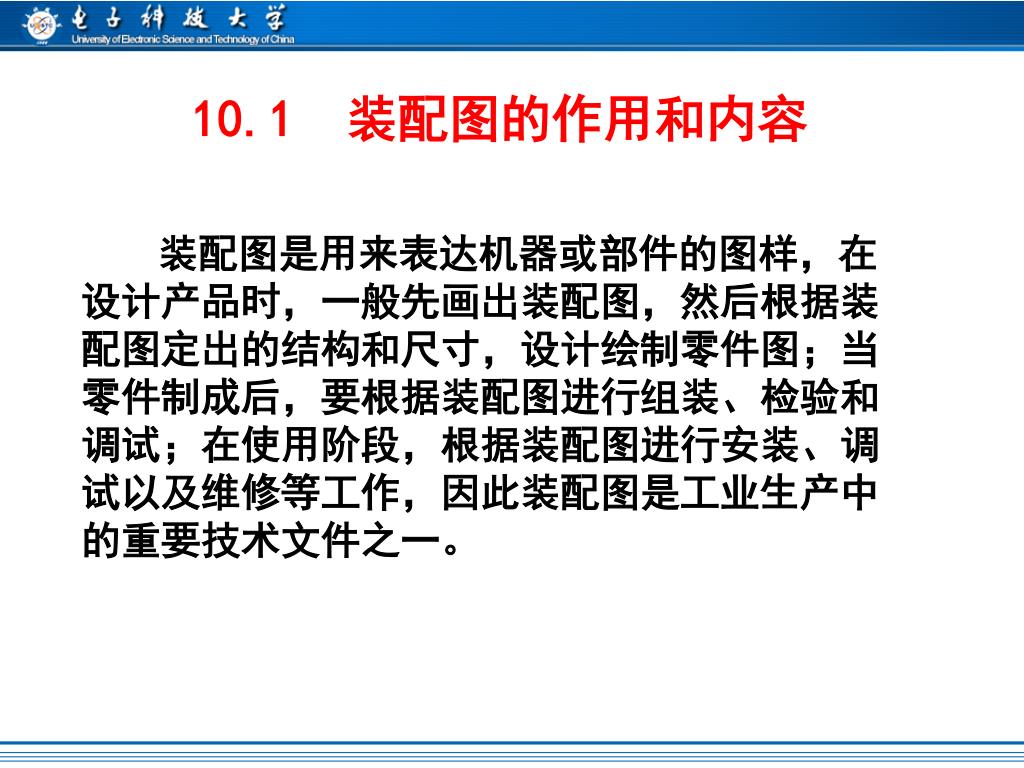

2. 10.1 装配图的作用和内容 装配图是用来表达机器或部件的图样，在 设计产品时，一般先画出装配图，然后根据装 配图定出的结构和尺寸，设计绘制零件图；当 零件制成后，要根据装配图进行组装、检验和 调试；在使用阶段，根据装配图进行安装、调 试以及维修等工作，因此装配图是工业生产中 的重要技术文件之一。

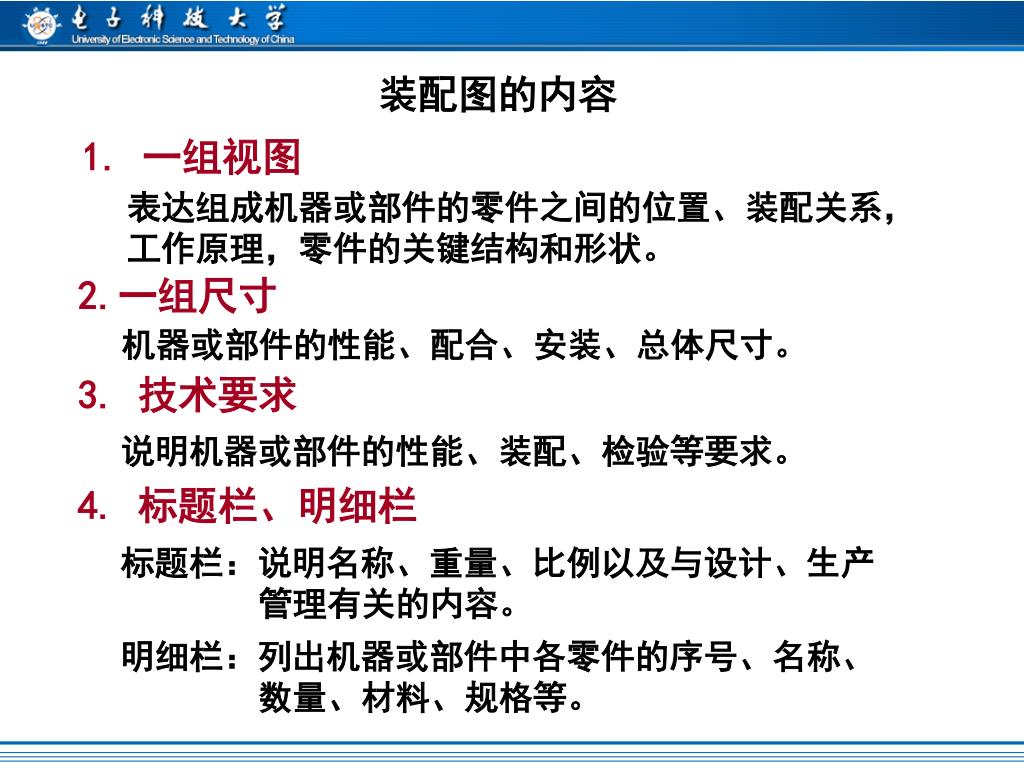

3. 装配图的内容 1. 一组视图 表达组成机器或部件的零件之间的位置、装配关系，工作原理，零件的关键结构和形状。 2.一组尺寸 机器或部件的性能、配合、安装、总体尺寸。 3. 技术要求 说明机器或部件的性能、装配、检验等要求。 4. 标题栏、明细栏 标题栏：说明名称、重量、比例以及与设计、生产 管理有关的内容。 明细栏：列出机器或部件中各零件的序号、名称、 数量、材料、规格等。

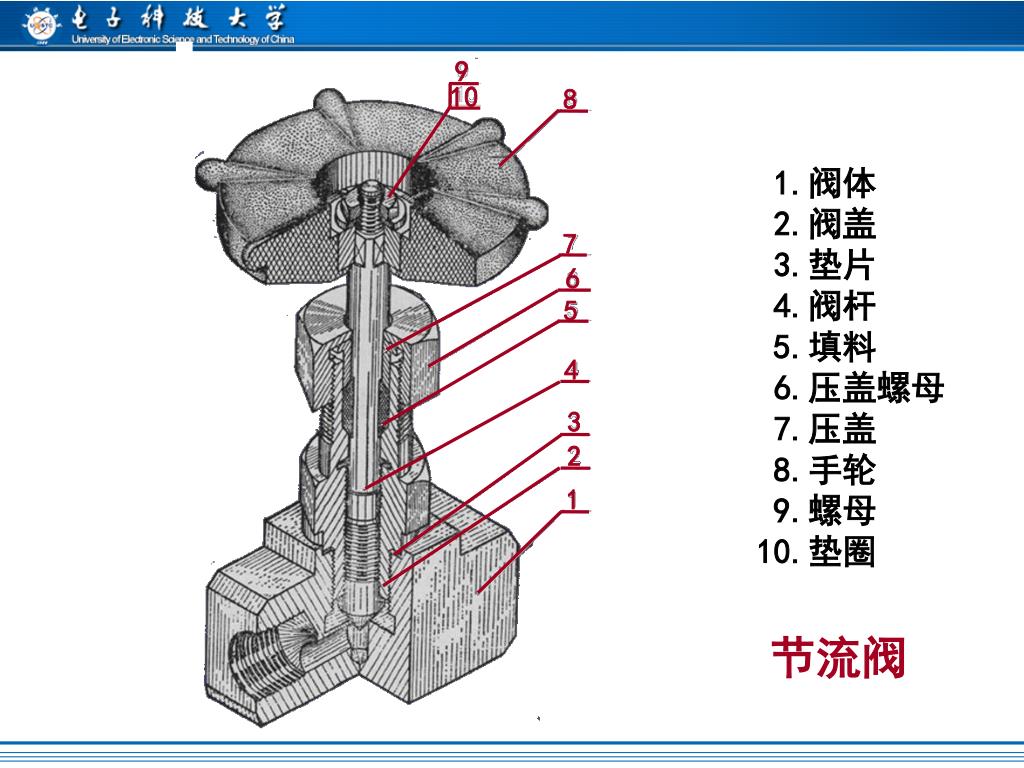

4. 9 10 8 7 6 5 4 3 2 1 1.阀体 2.阀盖 3.垫片 4.阀杆 5.填料 6.压盖螺母 7.压盖 8.手轮 9.螺母 10.垫圈 节流阀

5. 技术条件 1、装配后在70大气压下进行密封性试验。 2、阀杆、阀盖的螺纹部分使用时应轻松正常。 9 8 10 65 7 6 H8 5 12 f8 10 1 垫圈 30 GB97.2-1985-6 4 1 9 螺母 45 GB6170-1986-M6 95 -105 8 1 手轮 酚醛胶木 3 压盖 7 1 30 盖螺母 6 30 1 2 5 填料 1 石棉绳 1 阀杆 M101 45 1 4 1 鸡毛纸 垫片 3 阀盖 1 45 2 1 Cr5Mo 阀体 1 序号 数量 备 注 零件名称 材 料 比例 2：1 节 流 阀 共 张 M141.5 5 5 制图 52 图号 校核

6. 10.2 装配图的表达方法 在表达方法上装配图和零件图基本相同，通过采用各种视图、剖视图、断面图方法来表达其结构形状，但它们之间也有不同之处，装配图需要表达的机器（或部件）的总体情况，特别是零件之间的关系，而零件图仅表达单个零件的结构形状。针对装配图的特点，国家标准《机械制图》对画装配图提出了一些规定画法和特殊的表达方法。

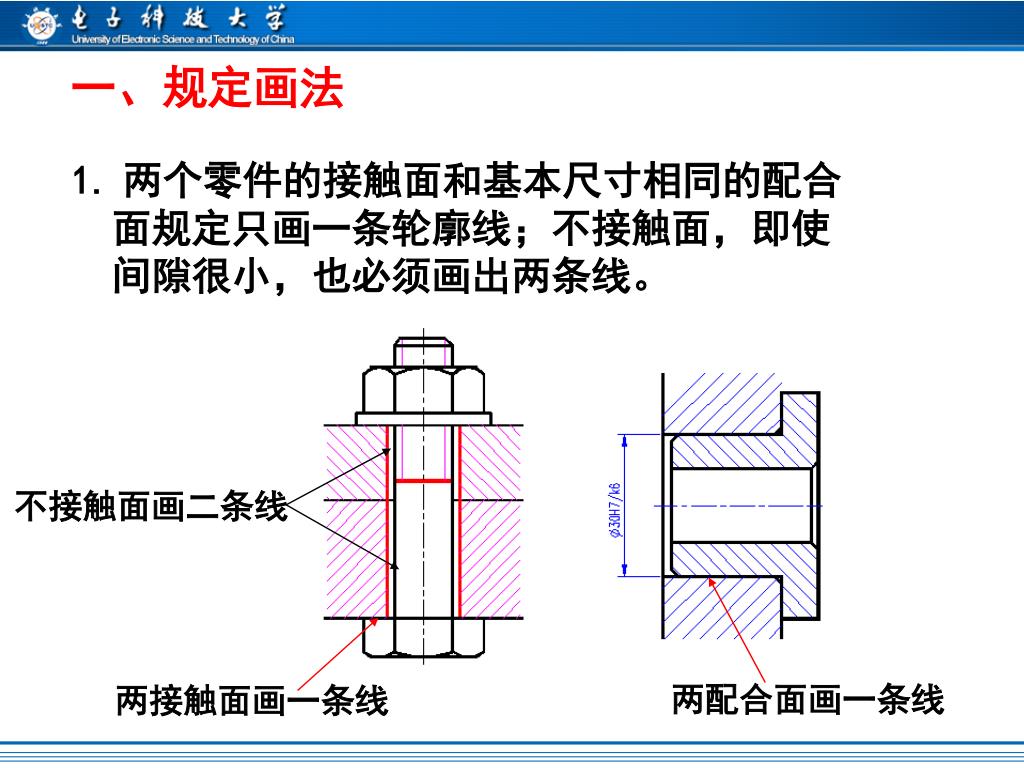

7. 一、规定画法 • 两个零件的接触面和基本尺寸相同的配合 • 面规定只画一条轮廓线；不接触面，即使 • 间隙很小，也必须画出两条线。 不接触面画二条线 两配合面画一条线 两接触面画一条线

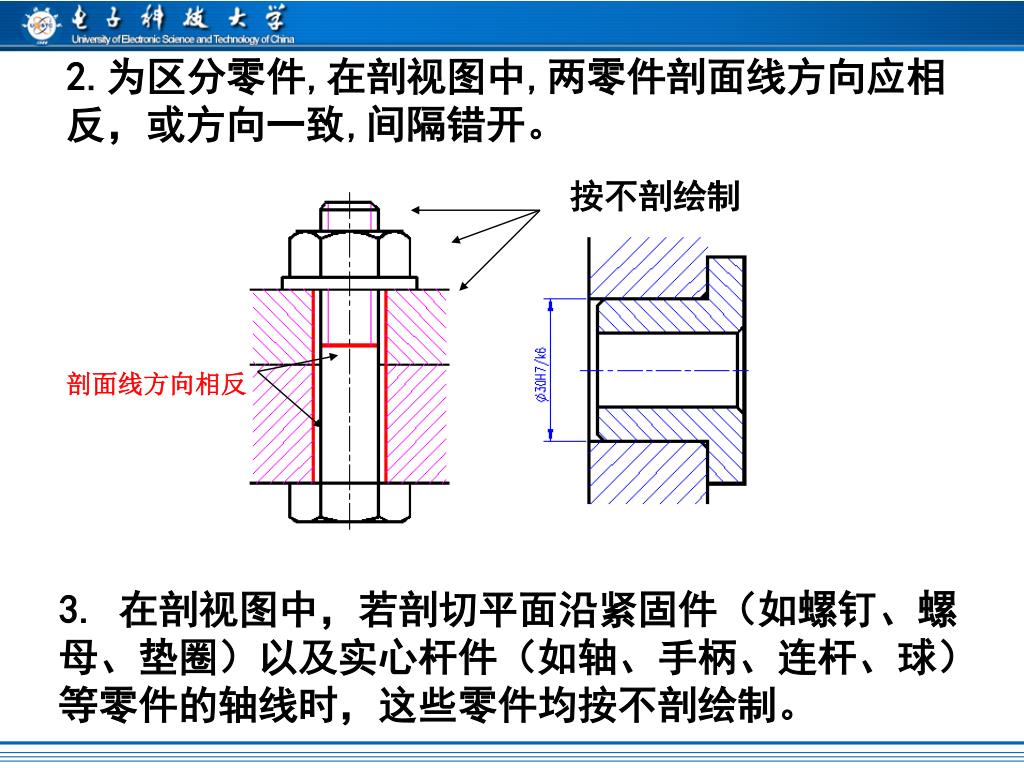

8. 2.为区分零件,在剖视图中,两零件剖面线方向应相反，或方向一致,间隔错开。2.为区分零件,在剖视图中,两零件剖面线方向应相反，或方向一致,间隔错开。 按不剖绘制 剖面线方向相反 3. 在剖视图中，若剖切平面沿紧固件（如螺钉、螺母、垫圈）以及实心杆件（如轴、手柄、连杆、球）等零件的轴线时，这些零件均按不剖绘制。

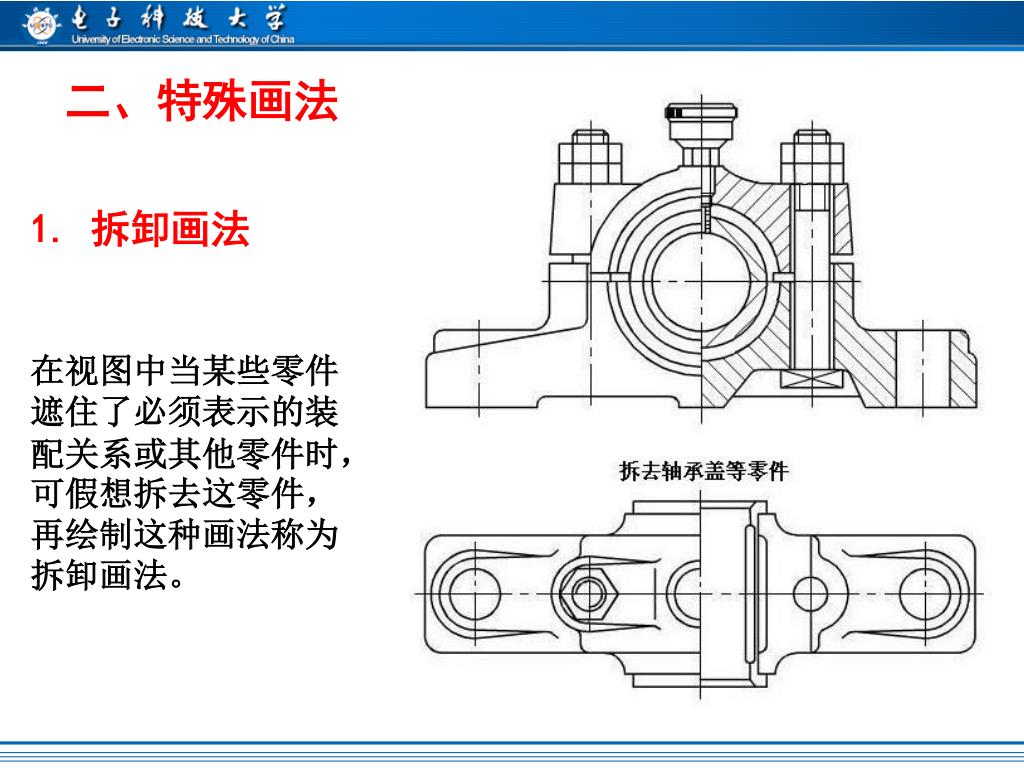

10. 二、特殊画法 1. 拆卸画法 在视图中当某些零件 遮住了必须表示的装 配关系或其他零件时，可假想拆去这零件， 再绘制这种画法称为 拆卸画法。

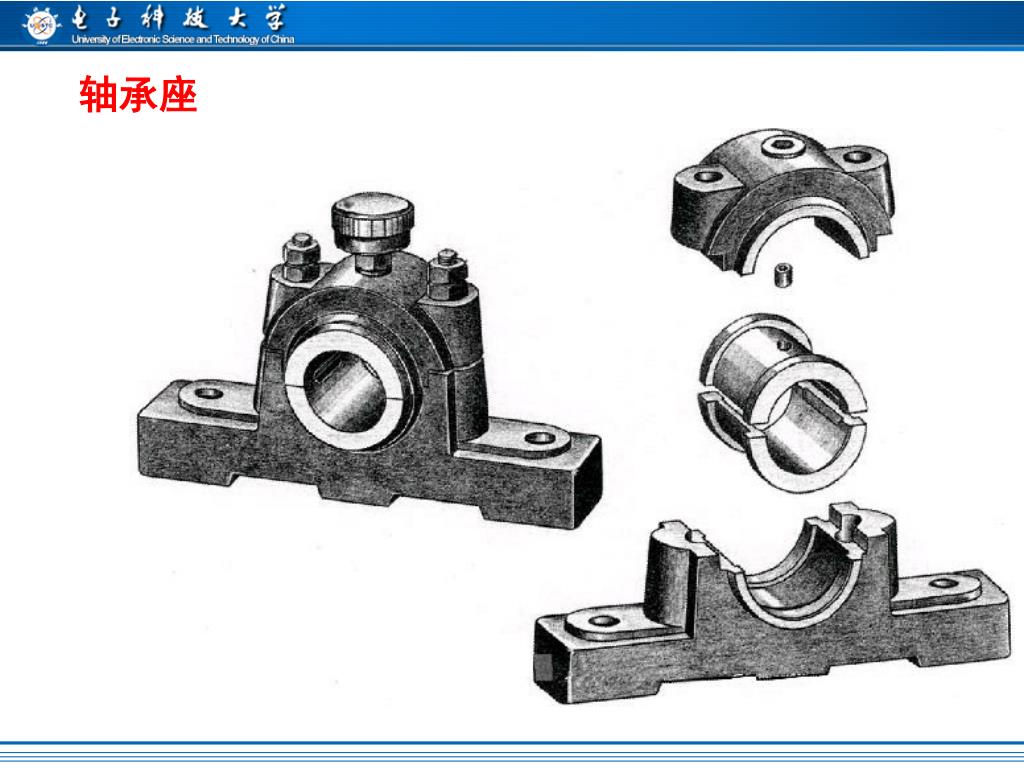

11. 轴承座

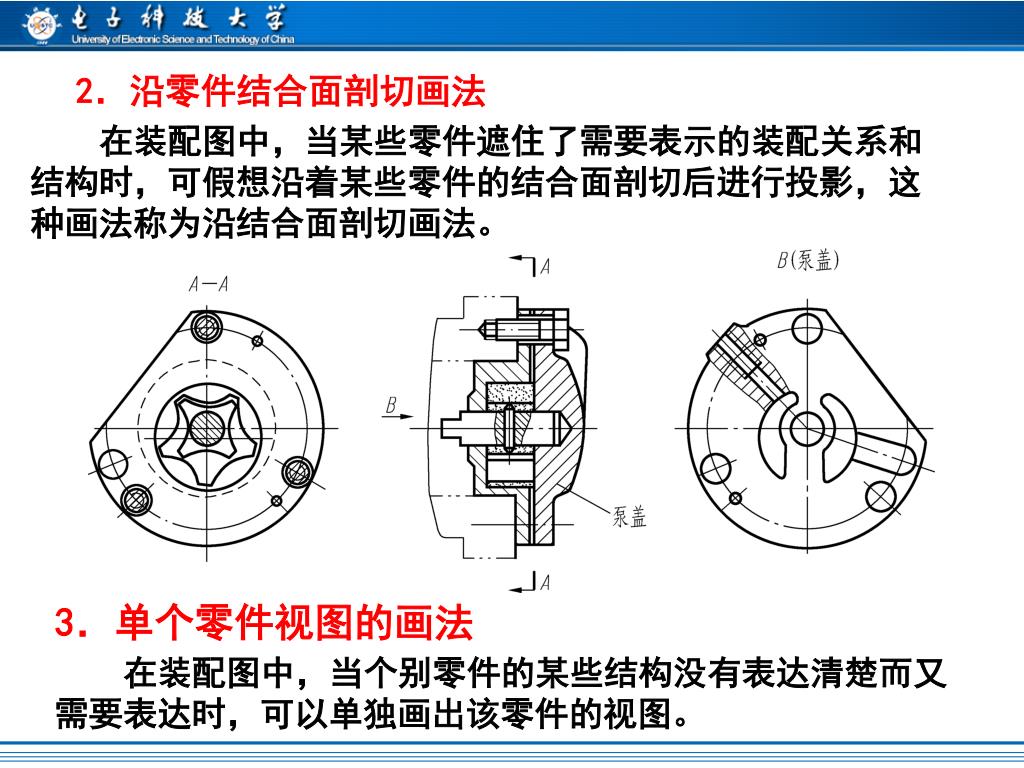

12. 2．沿零件结合面剖切画法 在装配图中，当某些零件遮住了需要表示的装配关系和结构时，可假想沿着某些零件的结合面剖切后进行投影，这种画法称为沿结合面剖切画法。 3．单个零件视图的画法 在装配图中，当个别零件的某些结构没有表达清楚而又需要表达时，可以单独画出该零件的视图。

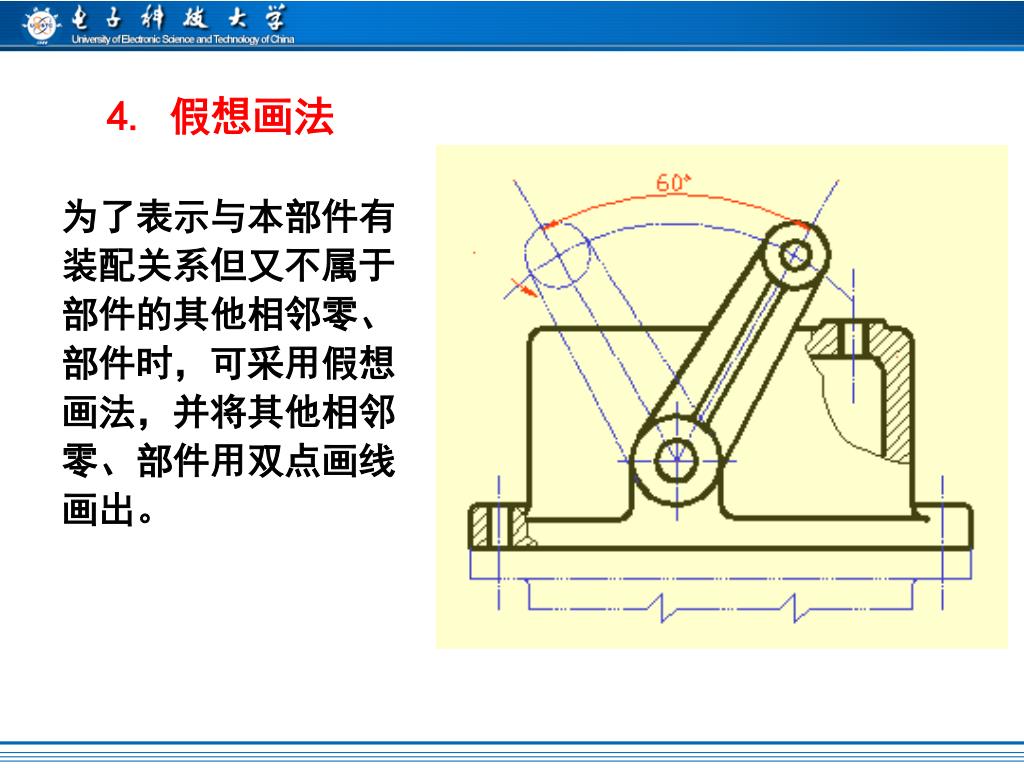

13. 4. 假想画法 为了表示与本部件有 装配关系但又不属于 部件的其他相邻零、 部件时，可采用假想 画法，并将其他相邻 零、部件用双点画线 画出。

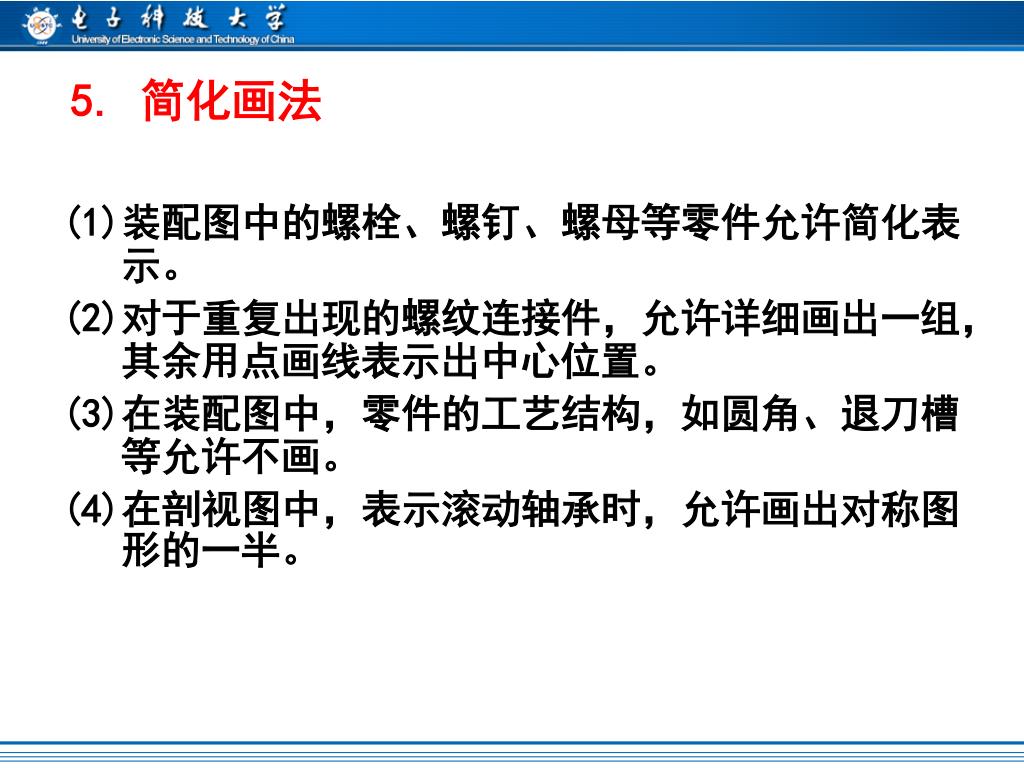

14. 5. 简化画法 (1)装配图中的螺栓、螺钉、螺母等零件允许简化表示。 (2)对于重复出现的螺纹连接件，允许详细画出一组，其余用点画线表示出中心位置。 (3)在装配图中，零件的工艺结构，如圆角、退刀槽等允许不画。 (4)在剖视图中，表示滚动轴承时，允许画出对称图形的一半。

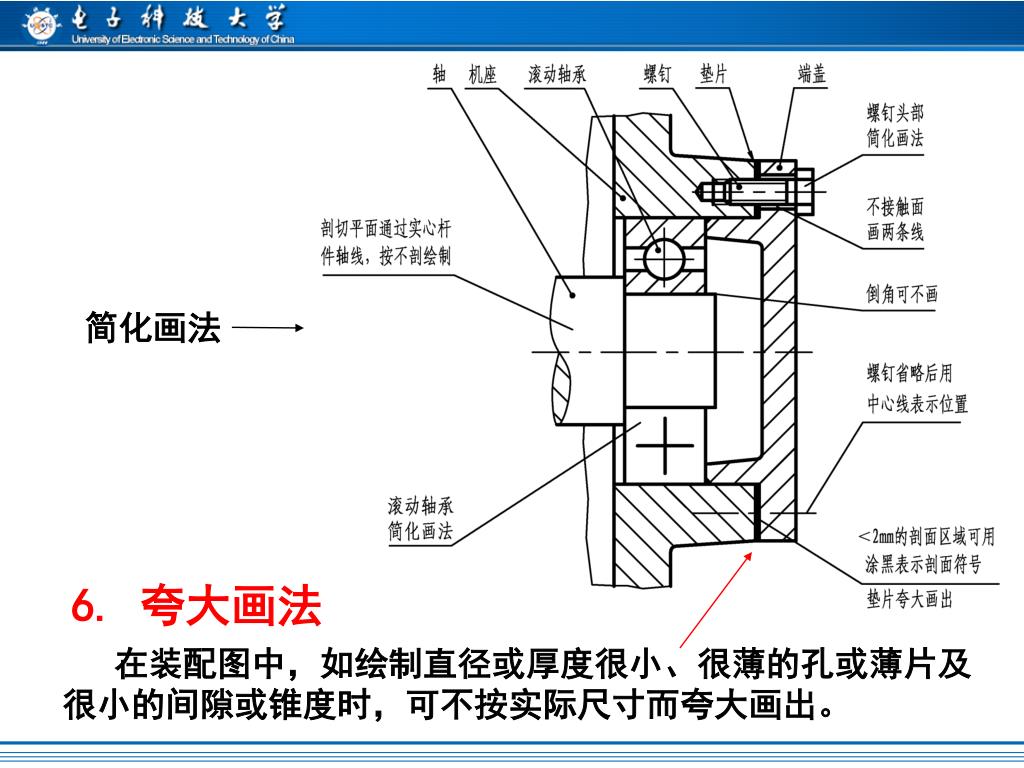

15. 6. 夸大画法 简化画法 在装配图中，如绘制直径或厚度很小、很薄的孔或薄片及很小的间隙或锥度时，可不按实际尺寸而夸大画出。

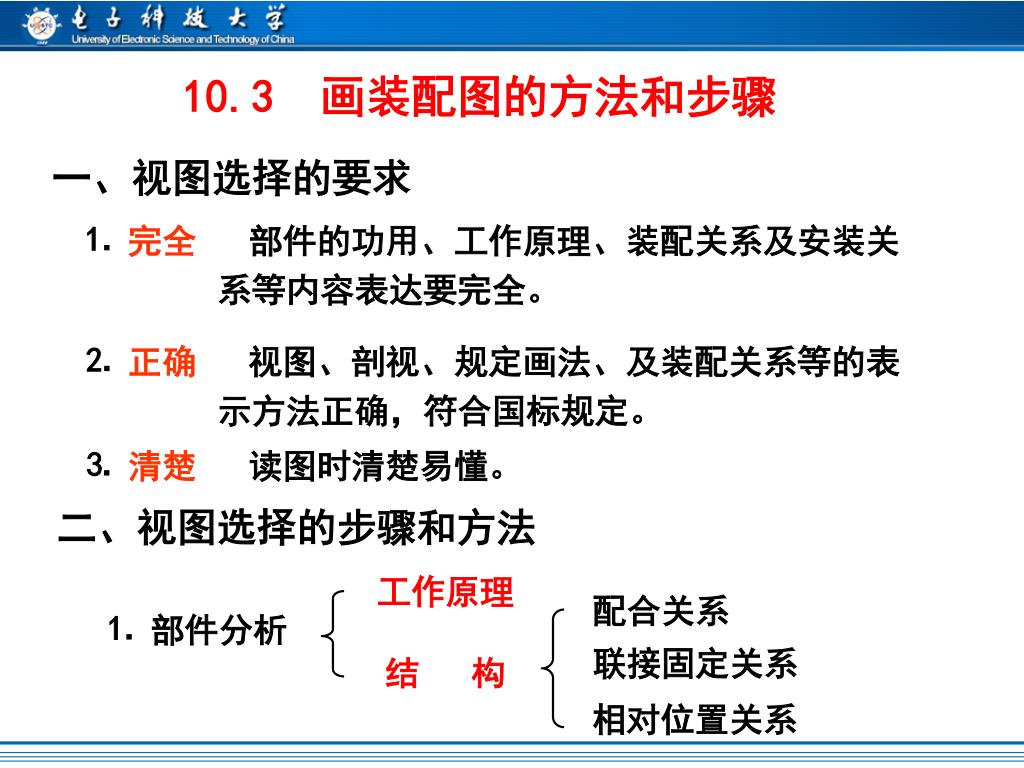

16. 10.3 画装配图的方法和步骤 一、视图选择的要求 ⒈ 完全 部件的功用、工作原理、装配关系及安装关系等内容表达要完全。 ⒉ 正确 视图、剖视、规定画法、及装配关系等的表示方法正确，符合国标规定。 ⒊ 清楚 读图时清楚易懂。 二、视图选择的步骤和方法 工作原理 配合关系 ⒈ 部件分析 联接固定关系 结 构 相对位置关系

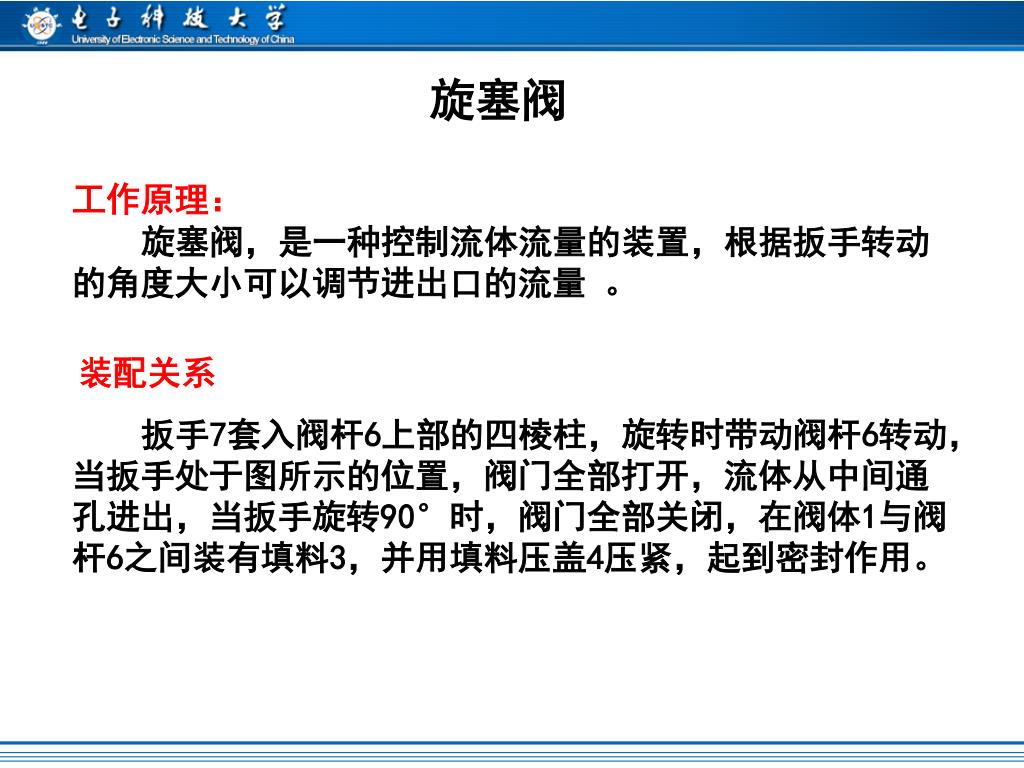

17. 旋塞阀 工作原理： 旋塞阀，是一种控制流体流量的装置，根据扳手转动的角度大小可以调节进出口的流量 。 装配关系 扳手7套入阀杆6上部的四棱柱，旋转时带动阀杆6转动，当扳手处于图所示的位置，阀门全部打开，流体从中间通孔进出，当扳手旋转90°时，阀门全部关闭，在阀体1与阀杆6之间装有填料3，并用填料压盖4压紧，起到密封作用。

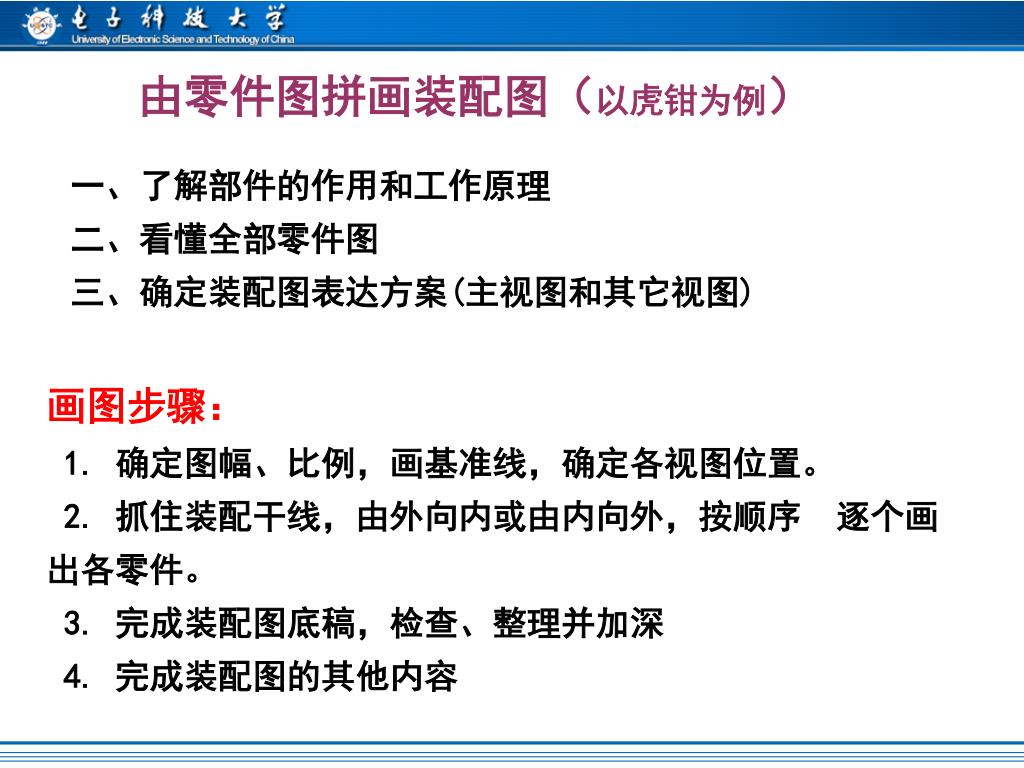

23. 由零件图拼画装配图（以虎钳为例） 一、了解部件的作用和工作原理 二、看懂全部零件图 三、确定装配图表达方案(主视图和其它视图) 画图步骤： 1. 确定图幅、比例，画基准线，确定各视图位置。 2. 抓住装配干线，由外向内或由内向外，按顺序 逐个画出各零件。 3. 完成装配图底稿，检查、整理并加深 4. 完成装配图的其他内容

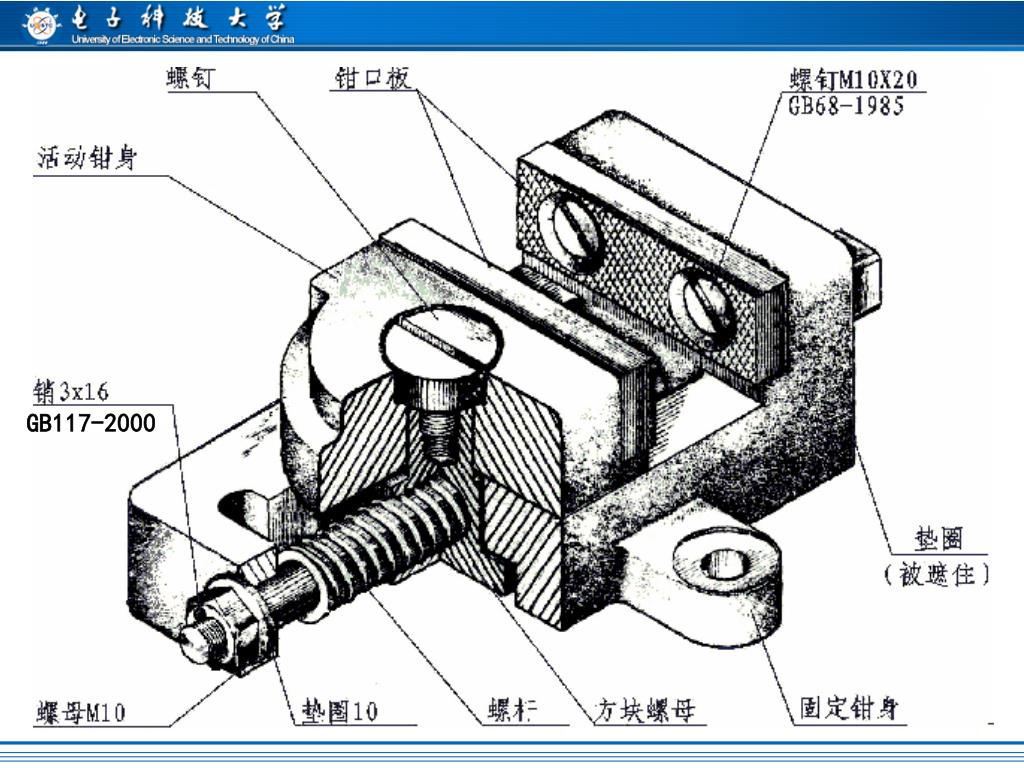

24. GB117-2000

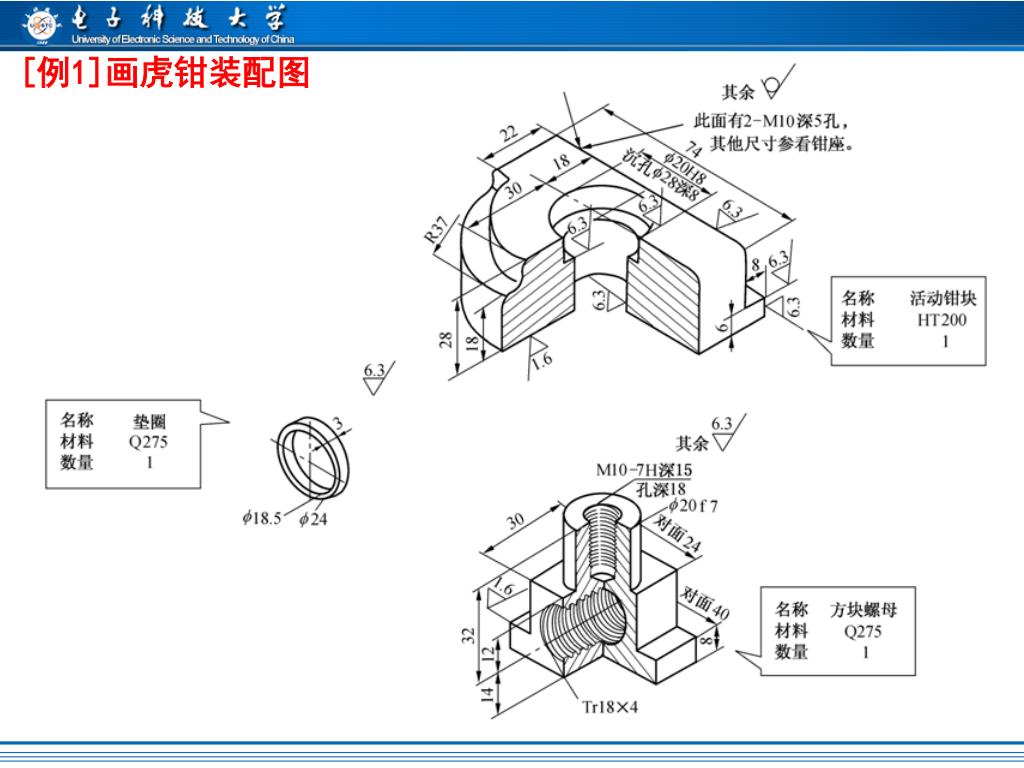

25. [例1]画虎钳装配图

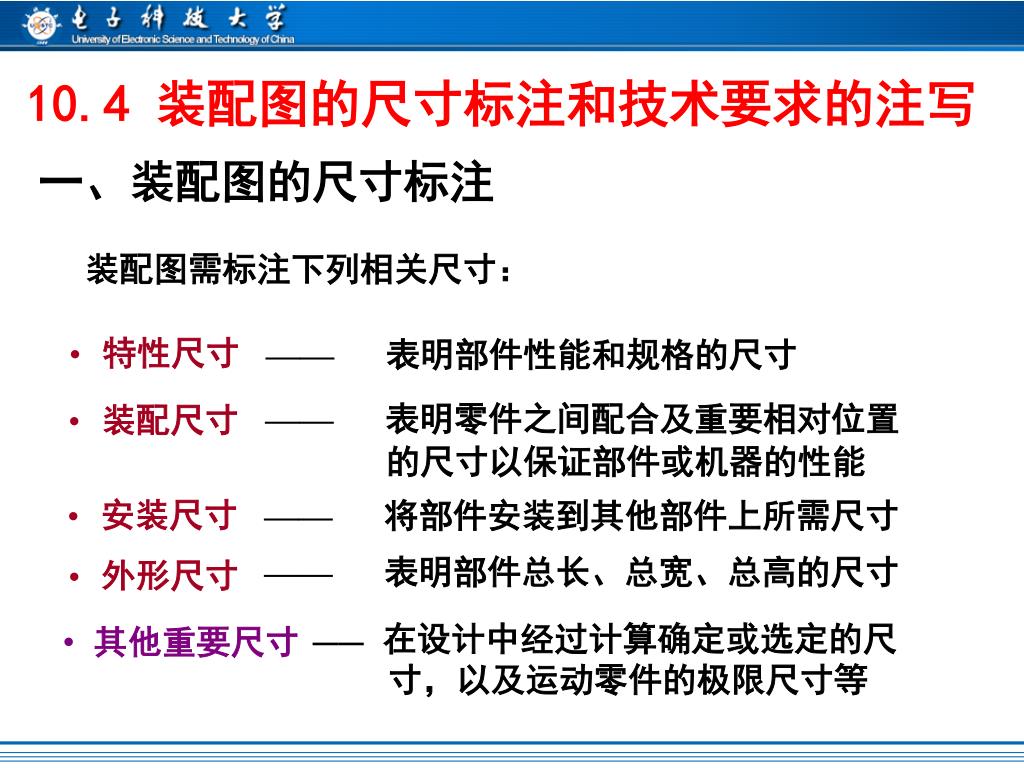

29. 10.4 装配图的尺寸标注和技术要求的注写 一、装配图的尺寸标注 装配图需标注下列相关尺寸： • 特性尺寸 ——表明部件性能和规格的尺寸 • 装配尺寸 ——表明零件之间配合及重要相对位置 的尺寸以保证部件或机器的性能 • 安装尺寸 ——将部件安装到其他部件上所需尺寸 ——表明部件总长、总宽、总高的尺寸 • 外形尺寸 • 其他重要尺寸 ——在设计中经过计算确定或选定的尺 寸，以及运动零件的极限尺寸等

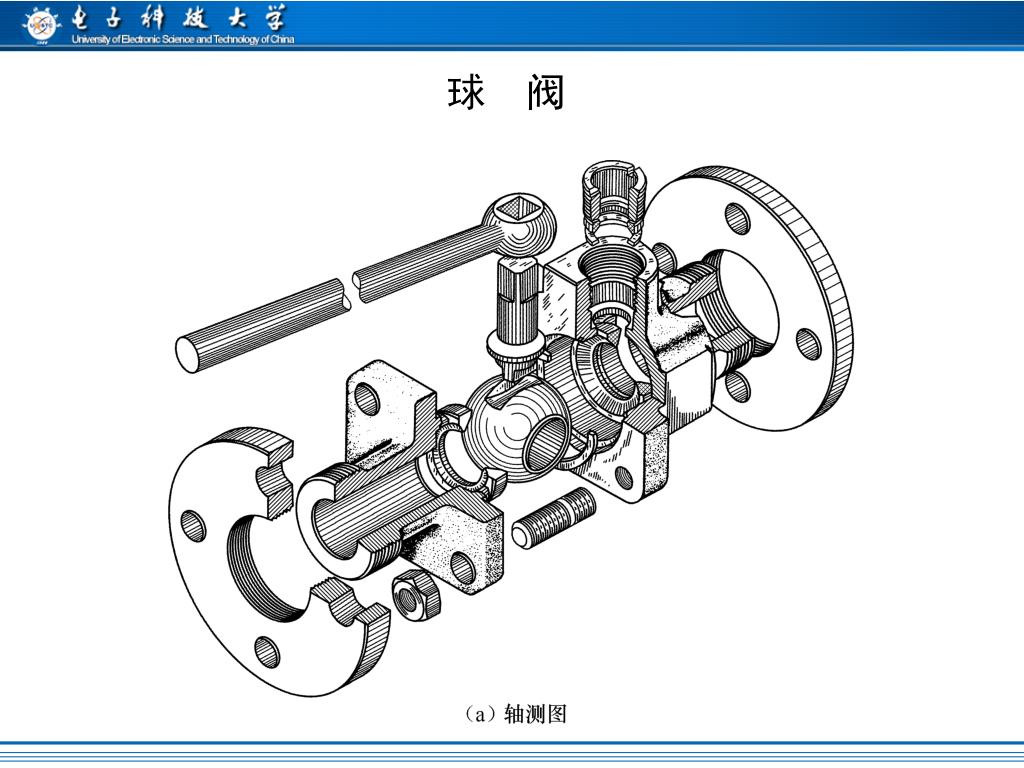

30. 球　阀

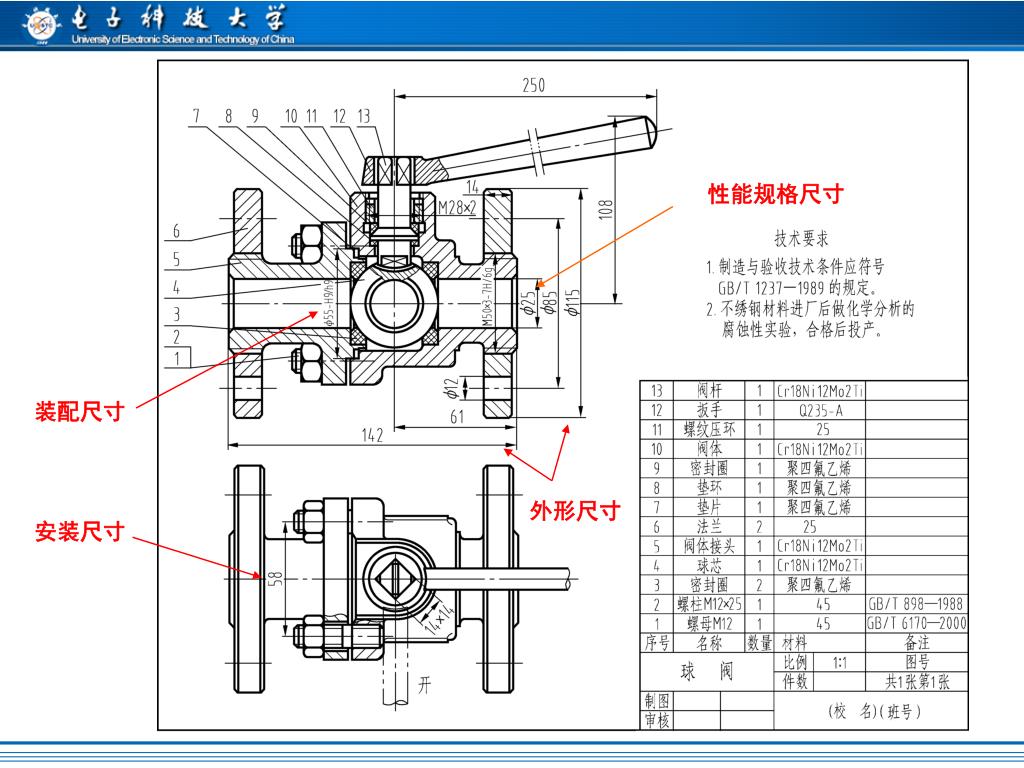

31. 性能规格尺寸 装配尺寸 外形尺寸 安装尺寸

32. 二、装配图的技术要求 1.装配精度要求。 2.检验、维修、使用等方面的要求。 3.技术要求一般在明细表的上方或左侧 用文字加以说明。

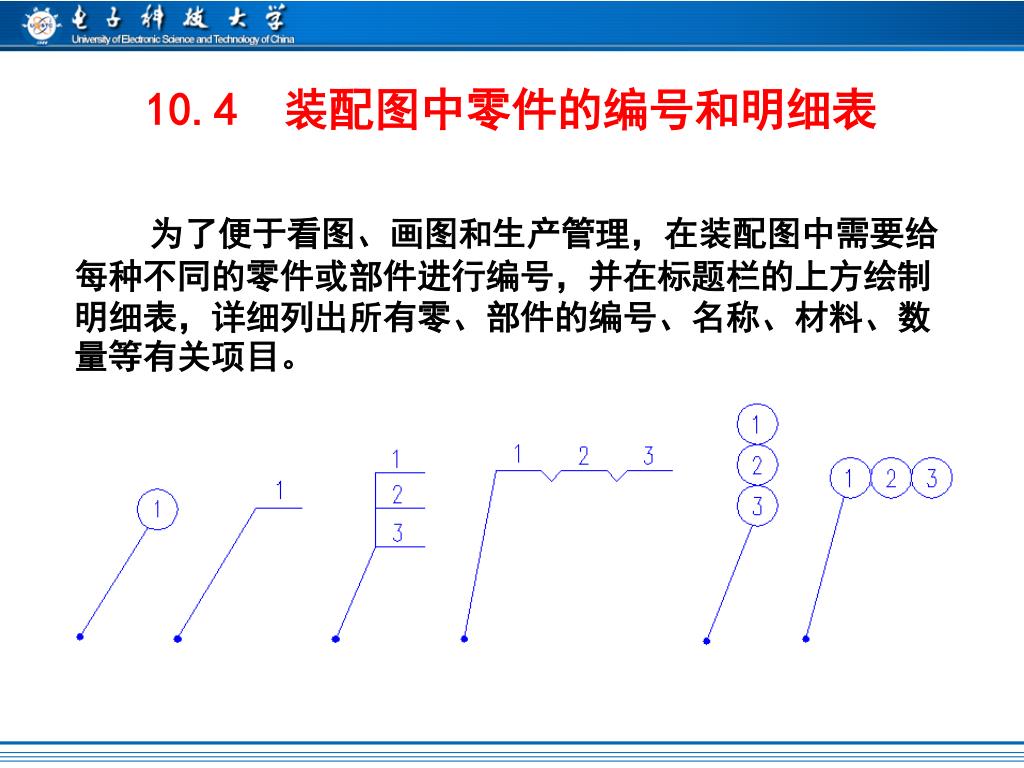

33. 10.4 装配图中零件的编号和明细表 为了便于看图、画图和生产管理，在装配图中需要给每种不同的零件或部件进行编号，并在标题栏的上方绘制明细表，详细列出所有零、部件的编号、名称、材料、数量等有关项目。

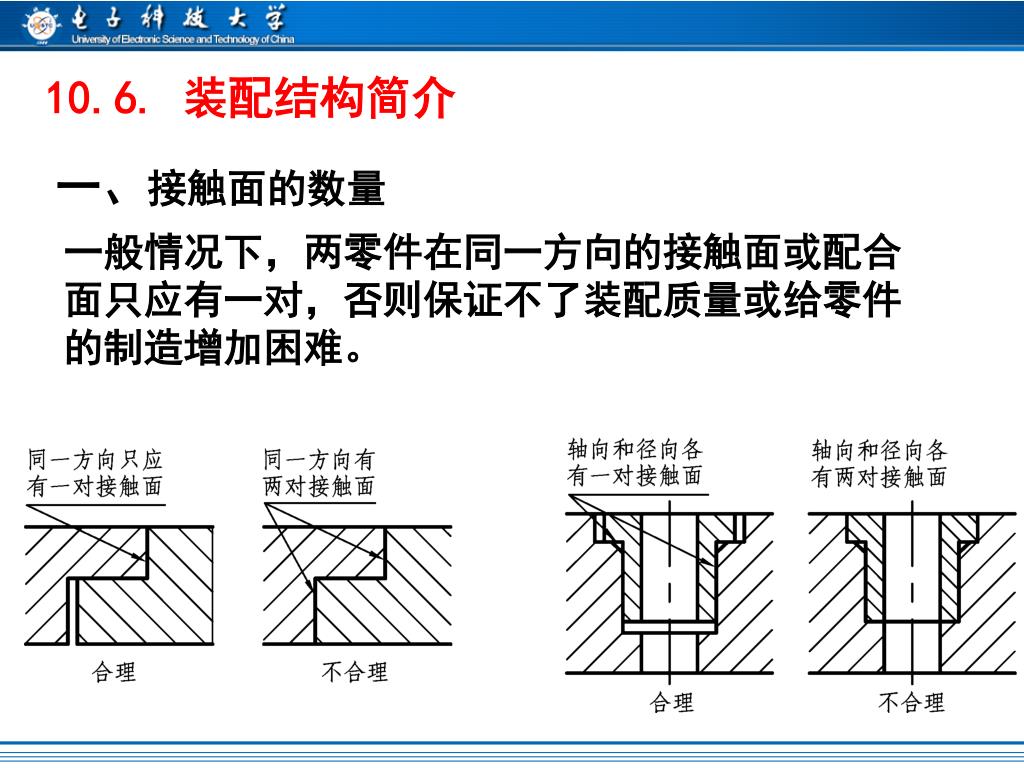

34. 10.6. 装配结构简介 一、接触面的数量 一般情况下，两零件在同一方向的接触面或配合 面只应有一对，否则保证不了装配质量或给零件 的制造增加困难。

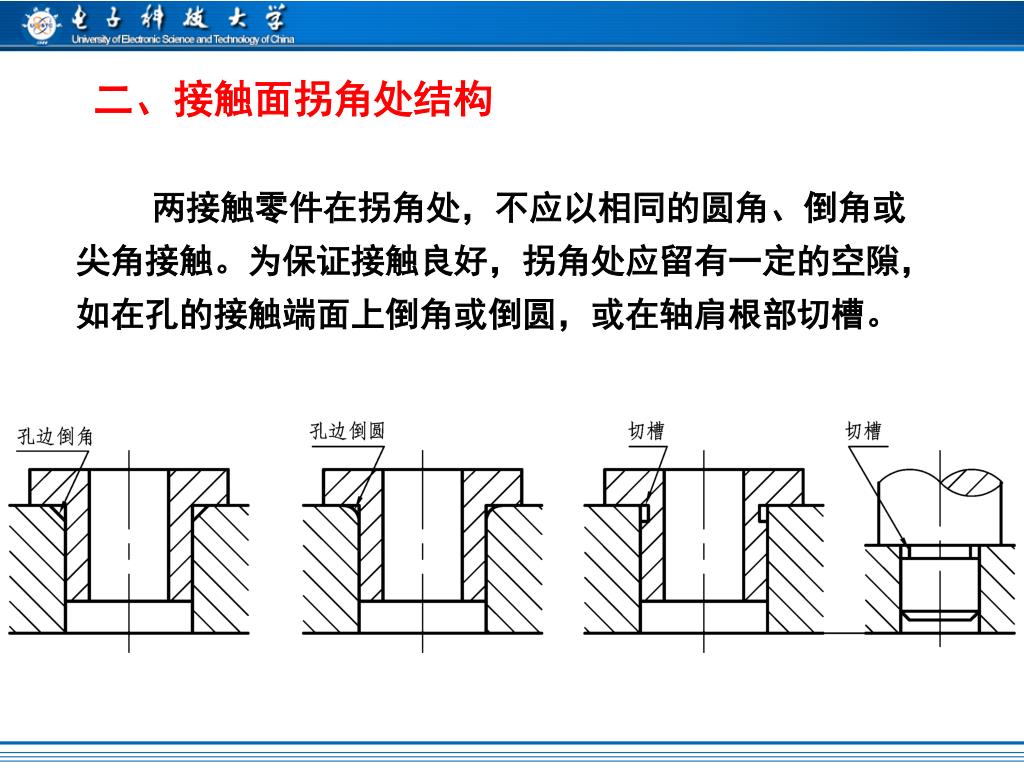

35. 二、接触面拐角处结构 两接触零件在拐角处，不应以相同的圆角、倒角或尖角接触。为保证接触良好，拐角处应留有一定的空隙，如在孔的接触端面上倒角或倒圆，或在轴肩根部切槽。

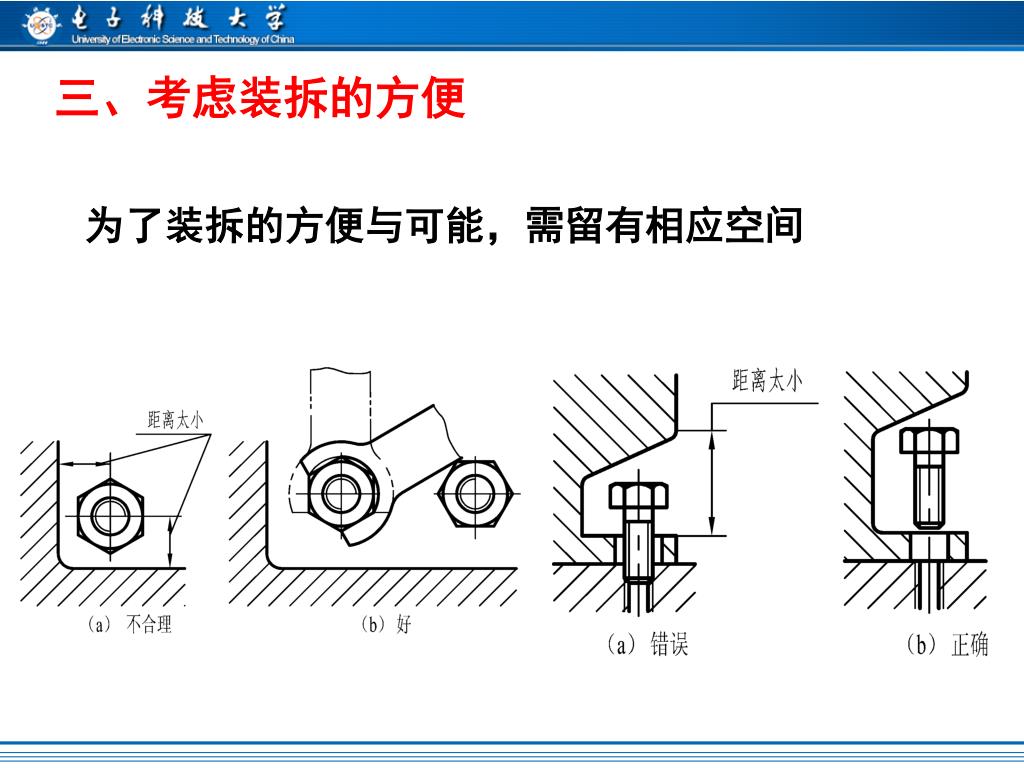

36. 三、考虑装拆的方便 为了装拆的方便与可能，需留有相应空间

37. 四、合理减少接触面积 为了保证接触良好，接触面需经机械加工，因此合理减少加工面积，不但可以降低加工成本，而且可以改善接触情况。

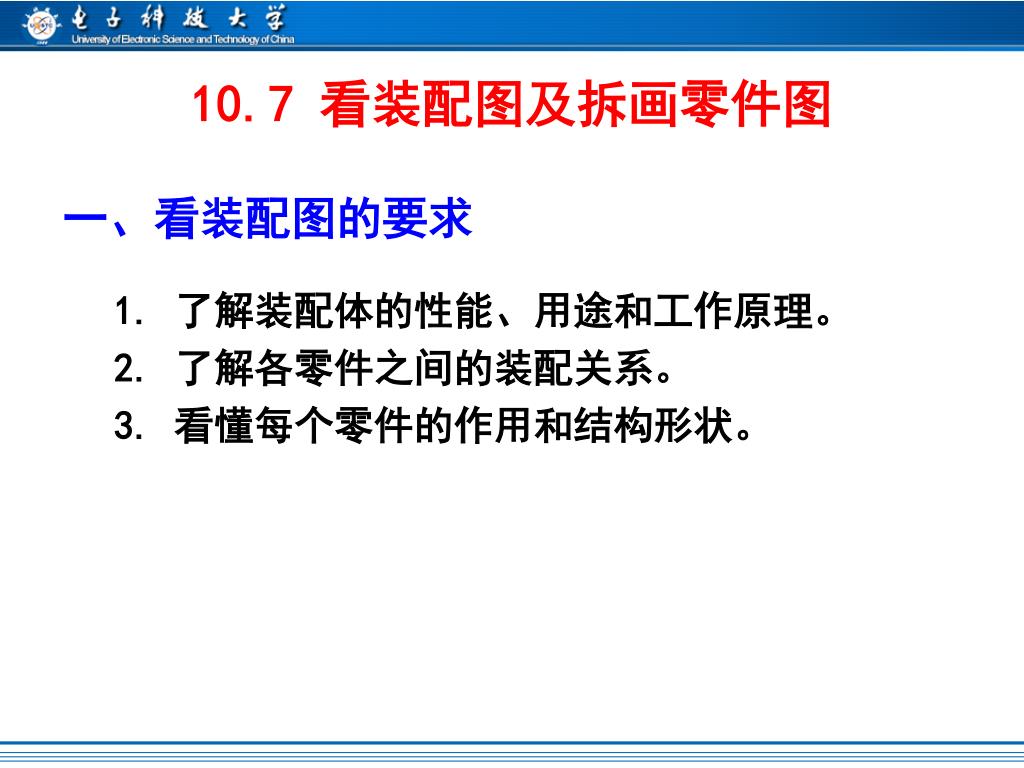

38. 1. 了解装配体的性能、用途和工作原理。 2. 了解各零件之间的装配关系。 3. 看懂每个零件的作用和结构形状。 10.7 看装配图及拆画零件图 一、看装配图的要求

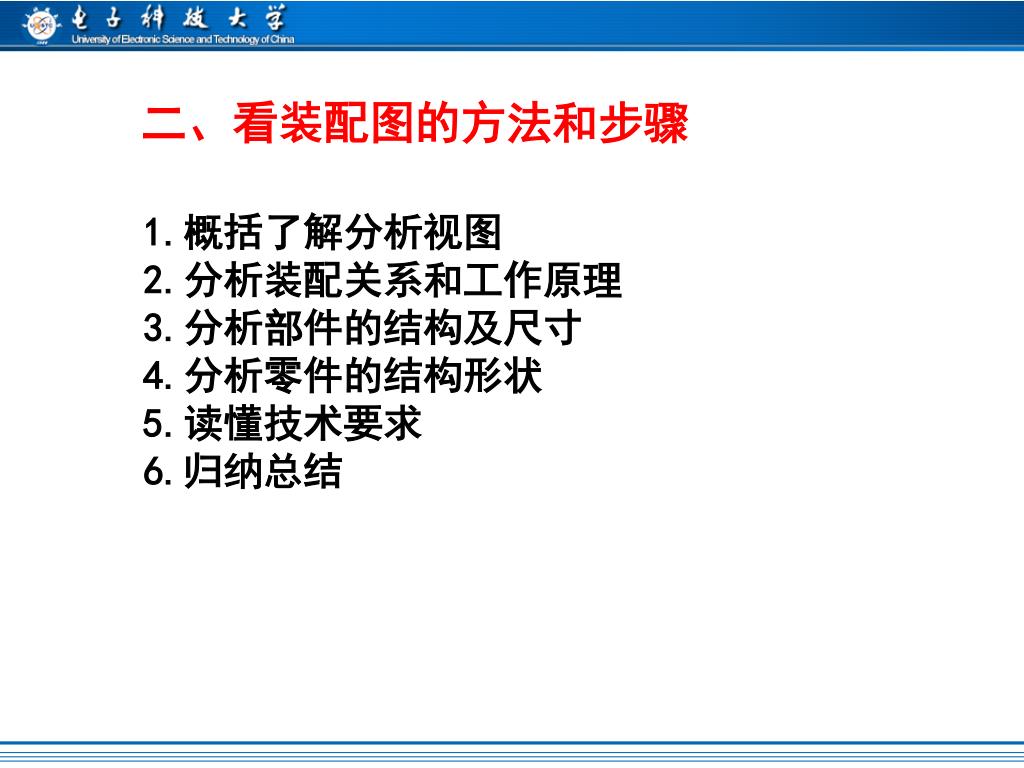

39. 二、看装配图的方法和步骤 1.概括了解分析视图 2.分析装配关系和工作原理 3.分析部件的结构及尺寸 4.分析零件的结构形状 5.读懂技术要求 6.归纳总结

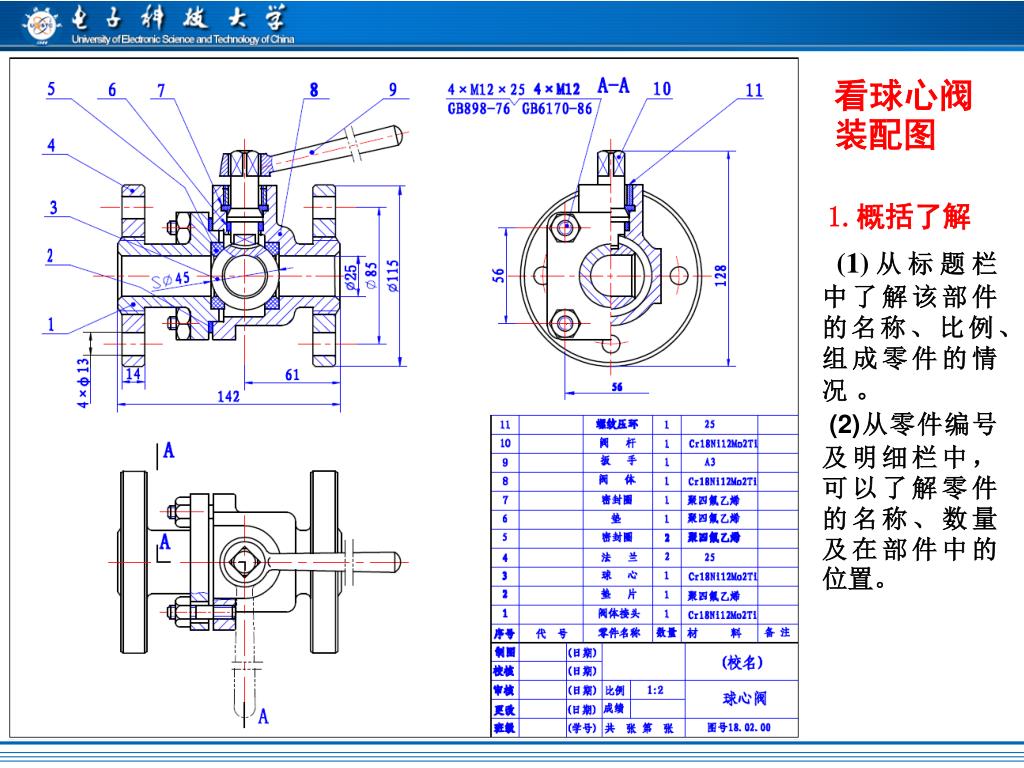

40. 看球心阀装配图 1.概括了解 (1)从标题栏中了解该部件的名称、比例、组成零件的情况。 (2)从零件编号及明细栏中，可以了解零件的名称、数量及在部件中的位置。

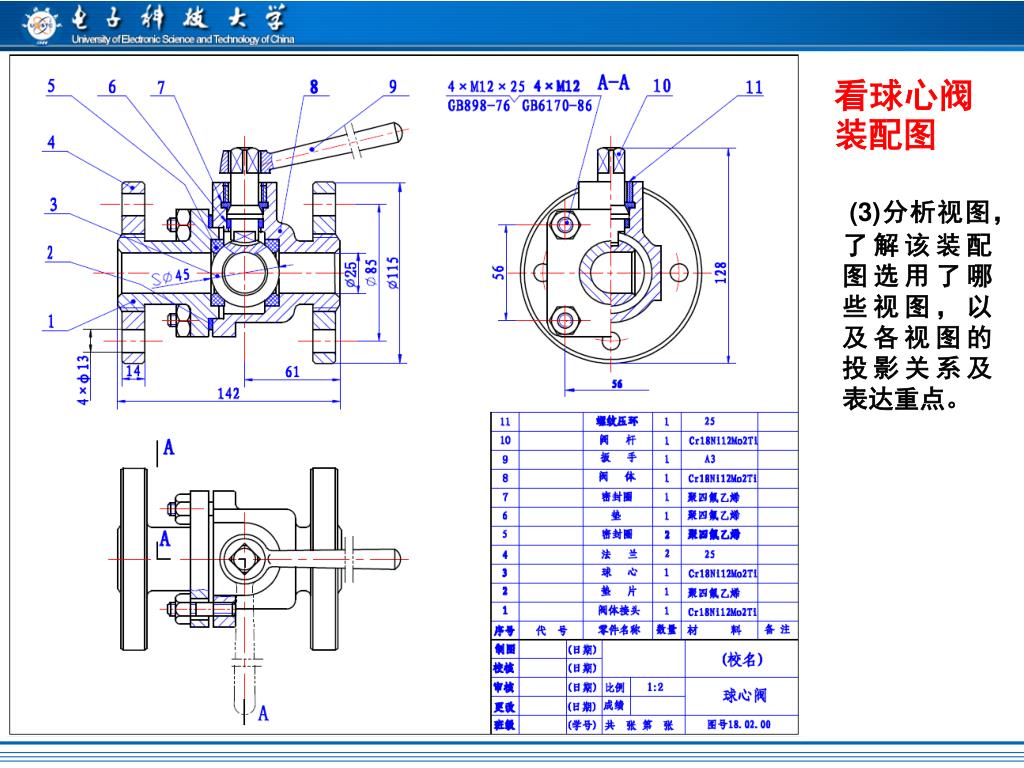

41. 看球心阀装配图 (3)分析视图，了解该装配图选用了哪些视图，以及各视图的投影关系及表达重点。

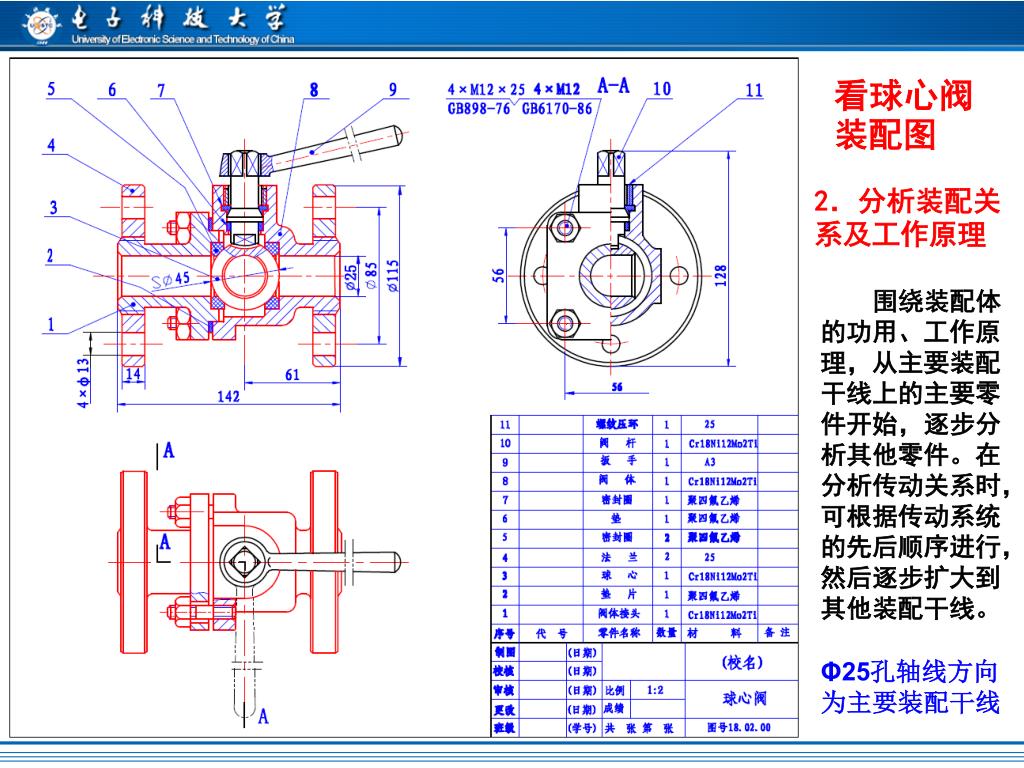

42. 看球心阀装配图 2．分析装配关系及工作原理 围绕装配体的功用、工作原理，从主要装配干线上的主要零件开始，逐步分析其他零件。在分析传动关系时，可根据传动系统的先后顺序进行，然后逐步扩大到其他装配干线。 Φ25孔轴线方向为主要装配干线

43. 看球心阀装配图 阀杆轴线方向为另一重要装配干线。 参阅有关资料，进一步了解部件的功用、性能和工作原理。 该部件用于管 道系统中控制 液体流量的大 小的开关。

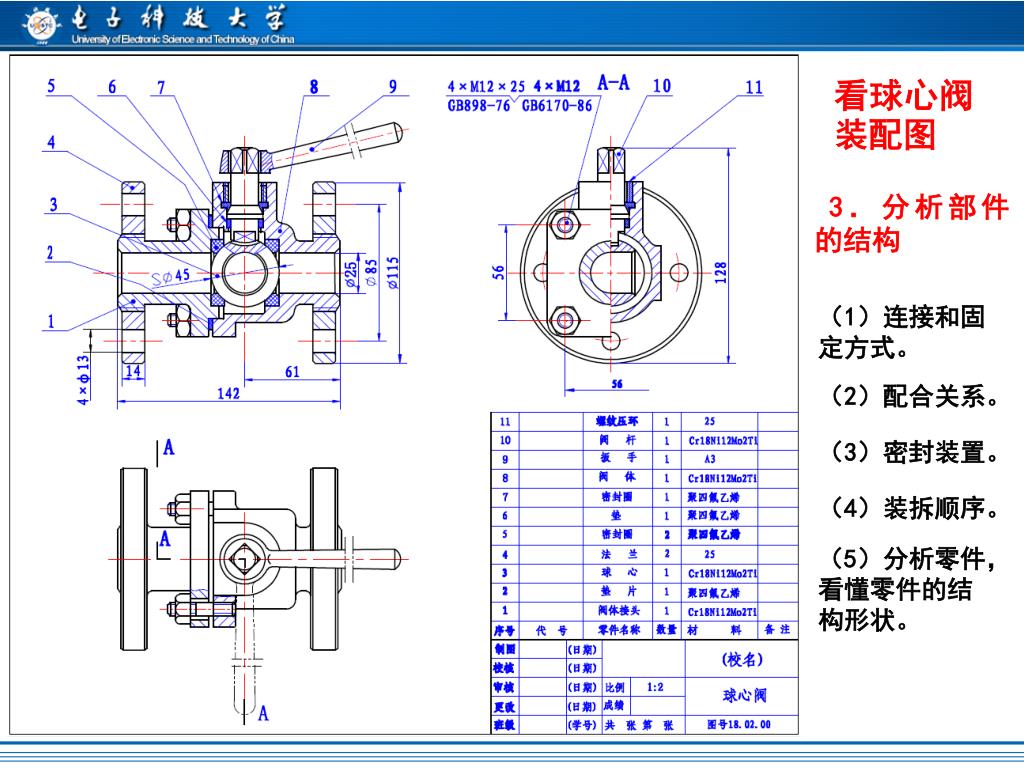

44. 看球心阀装配图 3．分析部件的结构 （1）连接和固定方式。 （2）配合关系。 （3）密封装置。 （4）装拆顺序。 （5）分析零件，看懂零件的结构形状。

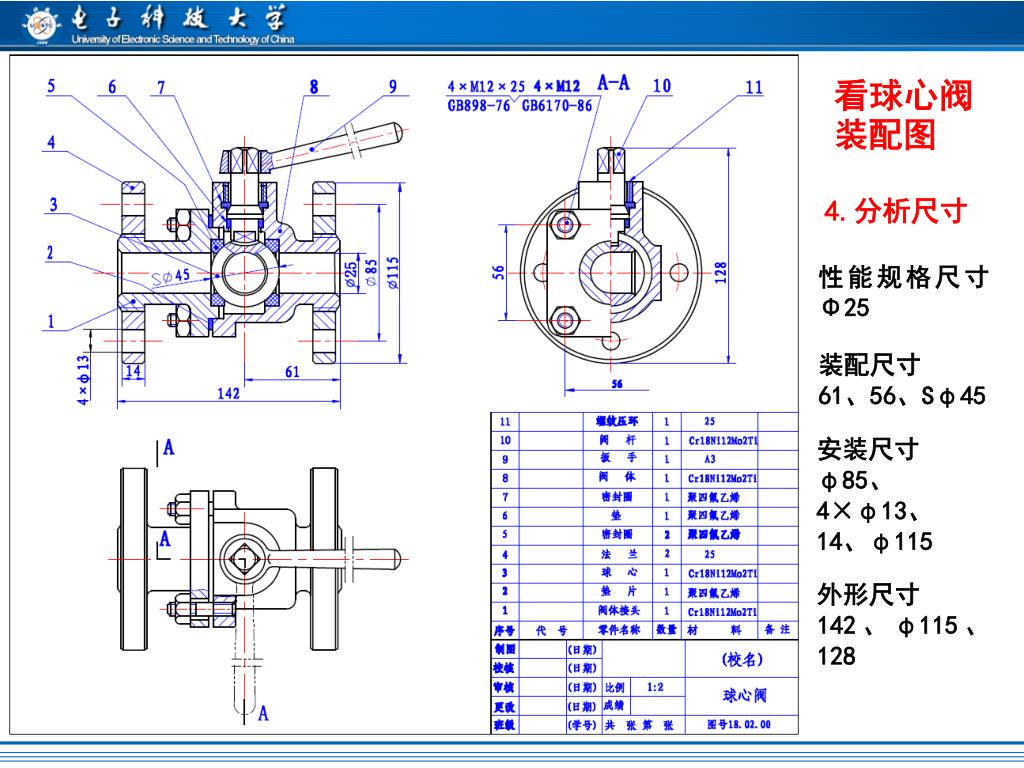

45. 看球心阀装配图 4.分析尺寸 性能规格尺寸Φ25 装配尺寸 61、56、Sφ45 安装尺寸 φ85、 4×φ13、 14、φ115 外形尺寸 142、φ115、128

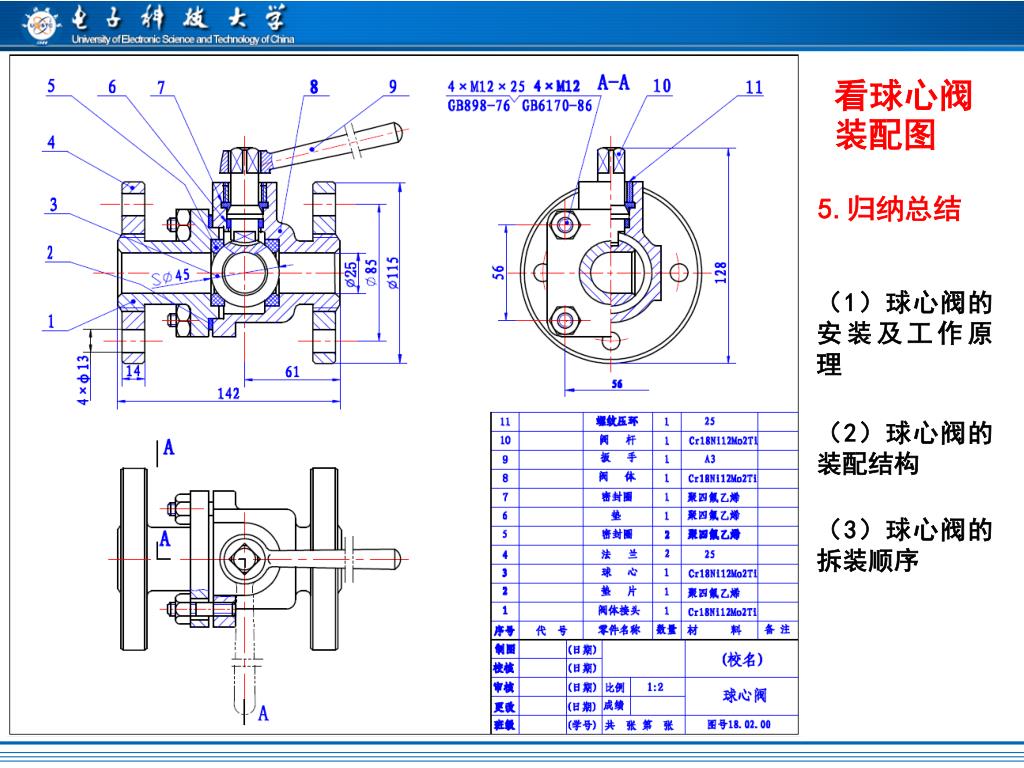

46. 看球心阀装配图 5.归纳总结 （1）球心阀的安装及工作原理 （2）球心阀的装配结构 （3）球心阀的拆装顺序

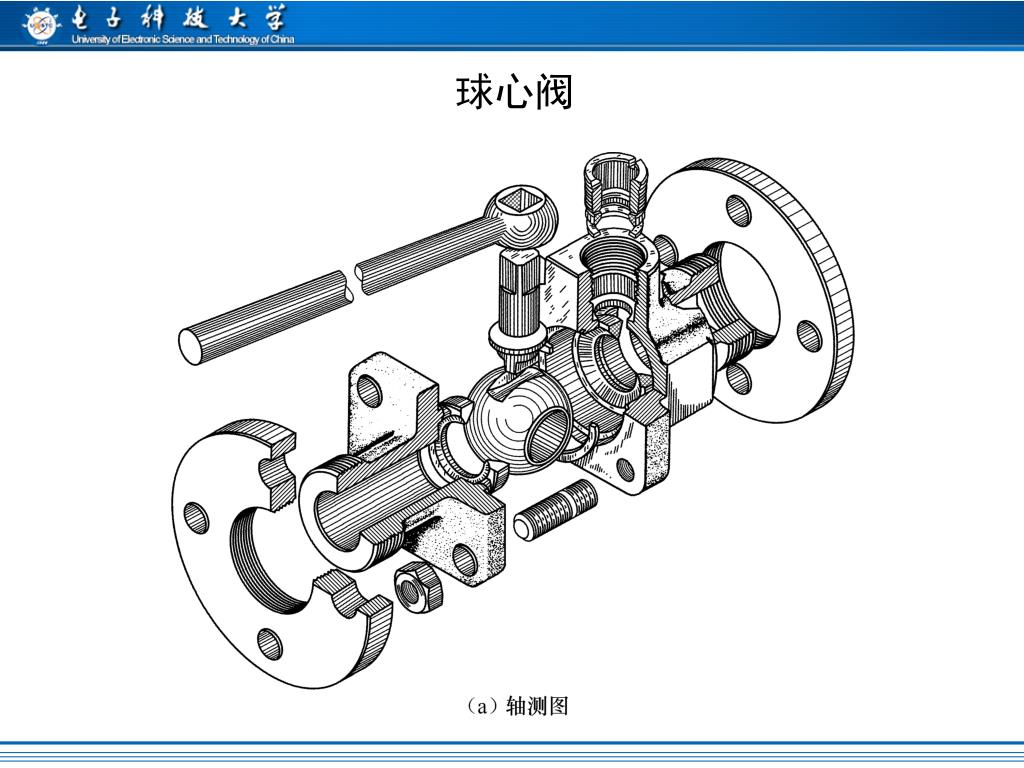

47. 球心阀

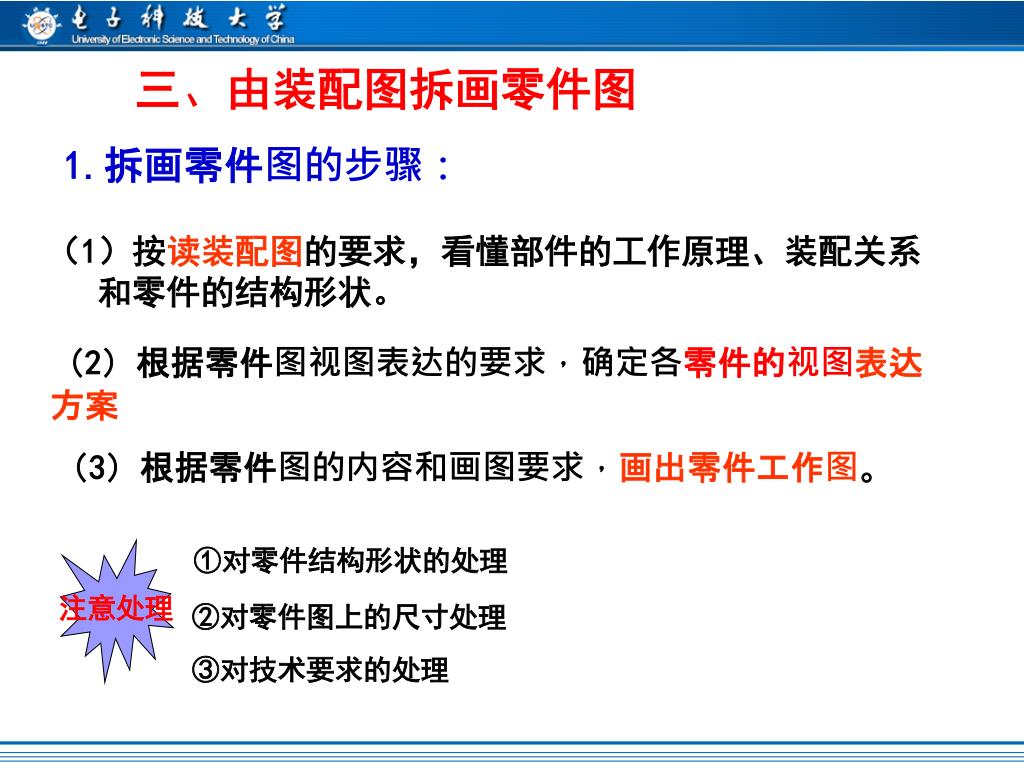

48. 三、由装配图拆画零件图 1.拆画零件图的步骤： （1）按读装配图的要求，看懂部件的工作原理、装配关系和零件的结构形状。 （2）根据零件图视图表达的要求，确定各零件的视图表达方案 （3）根据零件图的内容和画图要求，画出零件工作图。 ①对零件结构形状的处理 注意处理 ②对零件图上的尺寸处理 ③对技术要求的处理

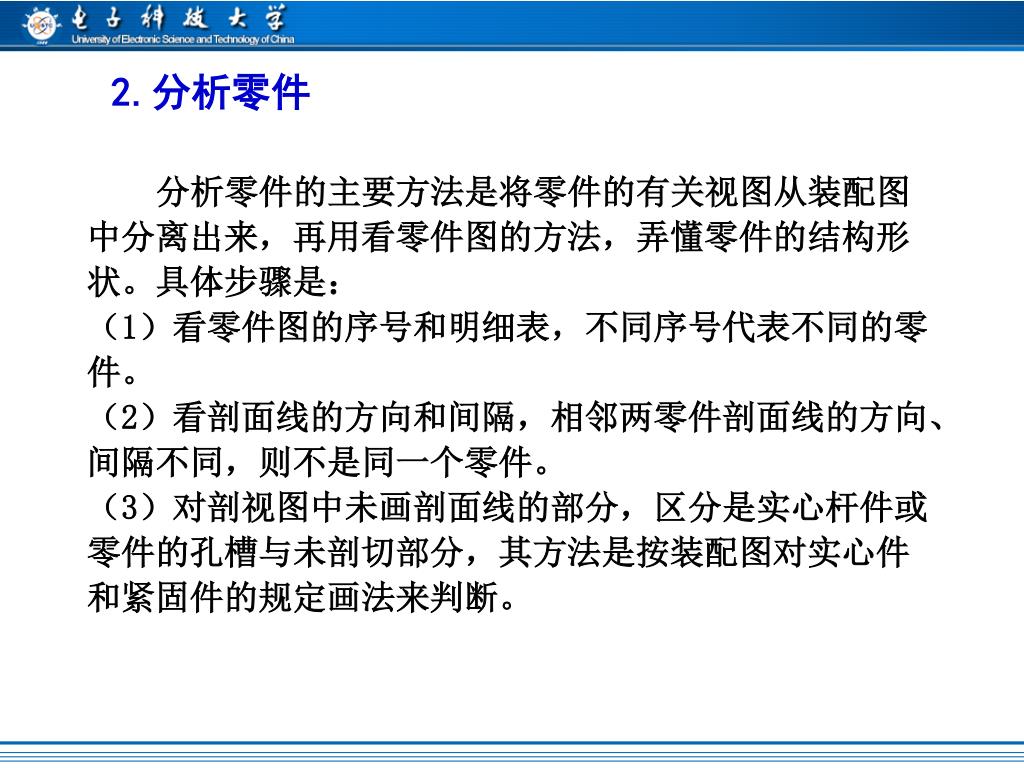

49. 2.分析零件 分析零件的主要方法是将零件的有关视图从装配图中分离出来，再用看零件图的方法，弄懂零件的结构形状。具体步骤是： （1）看零件图的序号和明细表，不同序号代表不同的零件。 （2）看剖面线的方向和间隔，相邻两零件剖面线的方向、间隔不同，则不是同一个零件。 （3）对剖视图中未画剖面线的部分，区分是实心杆件或零件的孔槽与未剖切部分，其方法是按装配图对实心件和紧固件的规定画法来判断。

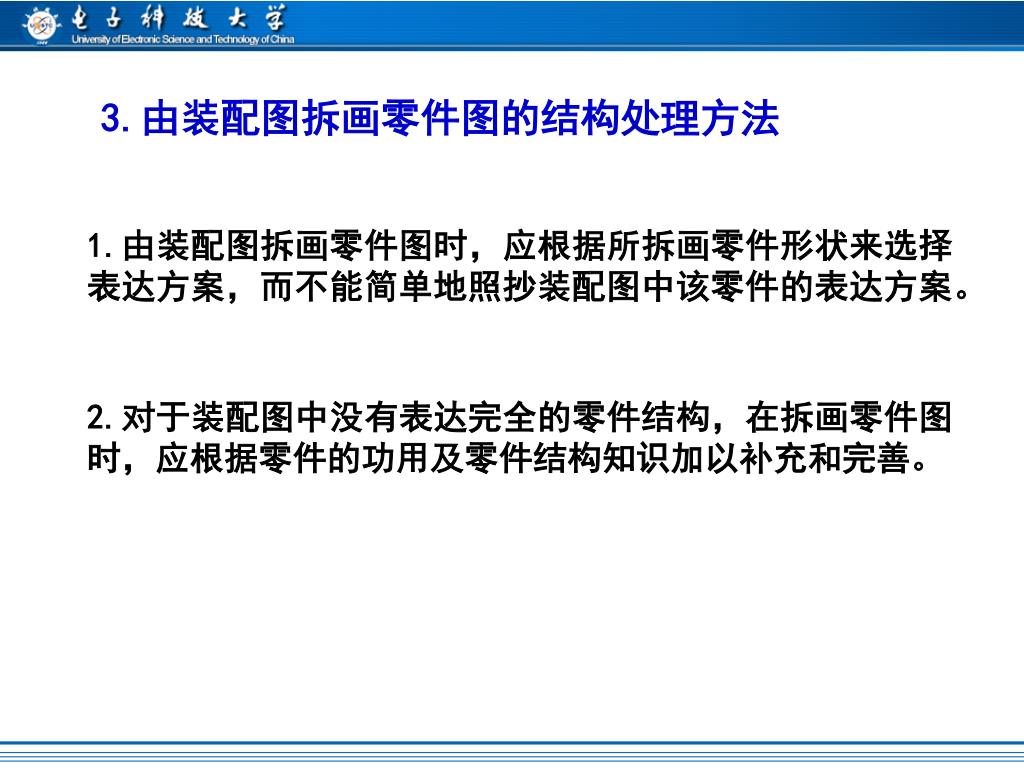

50. 3.由装配图拆画零件图的结构处理方法 1.由装配图拆画零件图时，应根据所拆画零件形状来选择表达方案，而不能简单地照抄装配图中该零件的表达方案。 2.对于装配图中没有表达完全的零件结构，在拆画零件图时，应根据零件的功用及零件结构知识加以补充和完善。
