1 / 15

М. Голякова 1 , Л. Генчева 1 , Е. Василева 1 , Д. Рабаджиева 2 , С.Тепавичарова 2

Двойни мрежи от поли(2-акриламид-2-метил-1-пропансулфонова киселина)-полиакриламид като матрици за кристализация на калциев фосфат. М. Голякова 1 , Л. Генчева 1 , Е. Василева 1 , Д. Рабаджиева 2 , С.Тепавичарова 2

marcus
Télécharger la présentation

М. Голякова 1 , Л. Генчева 1 , Е. Василева 1 , Д. Рабаджиева 2 , С.Тепавичарова 2

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

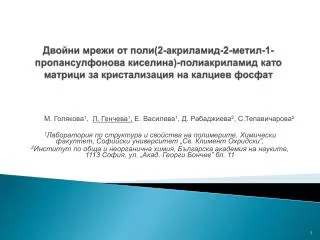

  1. Двойни мрежи от поли(2-акриламид-2-метил-1-пропансулфонова киселина)-полиакриламидкато матрици за кристализация на калциев фосфат М. Голякова1, Л. Генчева1, Е. Василева1, Д. Рабаджиева2, С.Тепавичарова2 1Лаборатория по структура и свойства на полимерите,Химически факултет, Софийски университет „Св. Климент Охридски”, 2Институт по обща и неорганична химия, Българска академия на науките, 1113 София, ул. „Акад. Георги Бончев” бл. 11

  2. Получаване и приложение на двойни мрежи поли(2-акриламид-2-метил-1-пропансулфонова киселина) (PAMPS) полиакриламид (PAAm)

  3. Описание на използваните проби • Синтезирани и изследвани са двойни мрежи на базата на PAMPS и PAAm в три молни отношения • Инициатор:калиев персулфат (K2S2O8) • Омрежващ агент: N,N – метилен-бис-акриламид:

  4. метално топче r S D Rконтакт хидрогел Модул на еластичност според контактната теория на Херц Е = (9/16)(r.w.g)/Rконтакт3 w– маса на металното топче [kg] r –радиус на металното топче [m] g– земното ускорение [m/s2] Е– модул на еластичност на хидрогела [kPa] H. Tamagawa, F. Nogata, K. Yagasaki, J. Coll. Int. Sci.,275, 107 (2004) G.V.S.Henderson, D. O. Campbell, V. Kuzmicz, L. H. Sperling, J. Chem. Edu., 62, 269 (1985)

  5. Mодул на еластичност и равновесна степен на набъбване на пробите във вода • Равновесна степен на набъбване: • S = (Ws- Wi)/Wi 5

  6. Кинетика на набъбване на пробите във вода • За пробите на базата на двойни мрежи, равновесната степен на набъбване се достига за около 40-60 минути • Равновесната степен на набъбване намалява с увеличаване на съдържанието на PAAm

  7. Кинетика на набъбване на пробите в0.15 М разтвор на натриев хлорид • Наблюдава се полиелектролитен ефект

  8. Микротвърдост по Викерс • Наблюдава се закономерно увеличаване на микротвърдостта с нарастване съдържанието на PAAm. Плътността е съизмерима с тази на някои меки метали като алуминий и мед

  9. Сканираща електронна микроскопия • Мрежата от PAMPS се вижда в по-тъмен цвят поради по-голямата й гъстота (плътност) • В светло се виждат домените от PAAm, които са с доста различни размери, поради нехомогенноста на мрежата от PAMPS PAMPS/PAAm = 1/2 PAMPS/PAAm = 1/3

  10. Сканираща електронна микроскопия • Снимките са от същите две проби, но при по-голямо увеличение PAMPS/PAAm = 1/2 PAMPS/PAAm = 1/3

  11. Биоминерализация на геловете Състав на изкуствена телесна течност (SBF) • Описание на експеримента • Киснене в SBF в продължение на 1 месец. SBF се сменя всяка седмица. • Лиофилизиране - 24 ч • Промиване чрез киснене във дестилирана вода 4 дни. • Сушене на въздух.

  12. Рентгеноструктурен анализ • Не се наблюдава дифракция от кристали (липсват кристални максимуми). • В получените ИЧ спектри( не са показани тук) има голям шум и засега от тях не може да се извлече информация, относно присъствието на фосфат. Това предстои да бъде направено с подходящо препариране на пробата

  13. Изводи • Измерените механични свойства на пробите (модул на еластичност и микротвърдост) корелират добре със състава им. • Наблюдава се полиелектролитен ефект • Засега, както показва широкоъгловият рентгеноструктурен анализ, не се наблюдава отлагане на кристален фосфат. • Предстои изследване на проби, киснати в модифицирана с Mg или Znизкуствена телесна течност, както и изследване с ИЧ-спектроскопия. • .

  14. Благодарности Тази работа е финансирана от Министерството на образованието по проект ДTK 02-70/2009

  15. Благодаря за вниманието!

More Related
