青少年 《 电子通 》 变 色 灯 制 作 方 法

1. 青少年《电子通》 变色灯制作方法 上海市青少年《电子通》教学研究中心

2. 元件袋 单节5号电池盒 螺孔板

3. 二极管 变色发二极管光 三极管 9013 47uF 电容器 1K电阻2只

4. 用来连接元件的螺丝 用于固定电池盒的螺丝

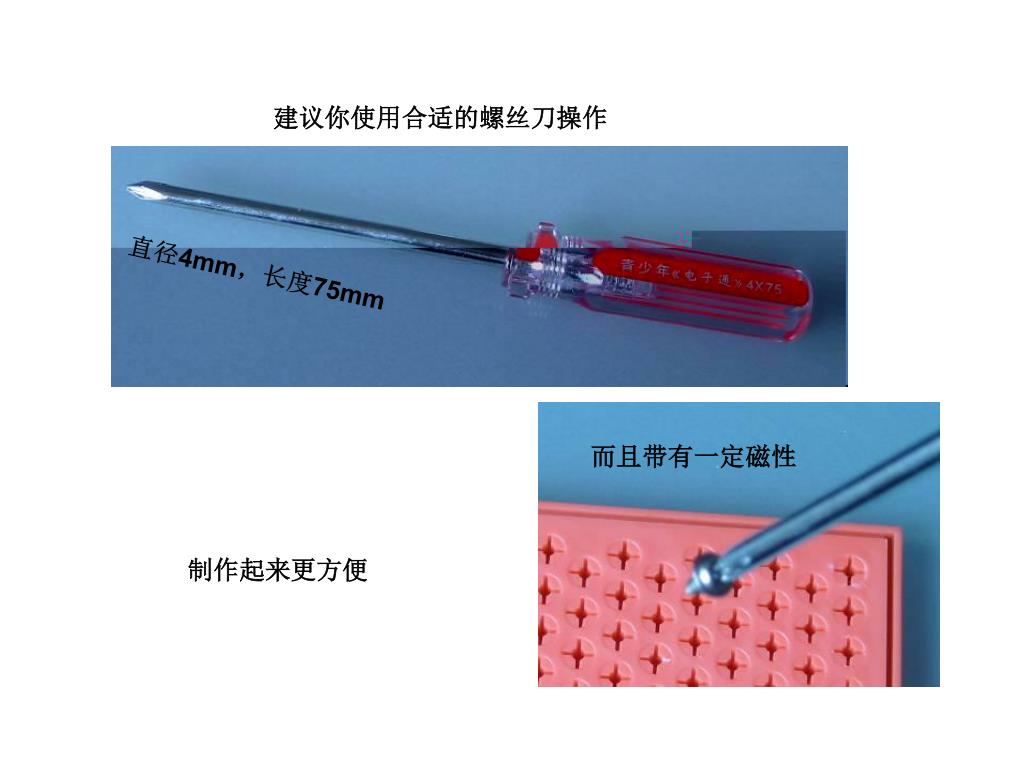

5. 建议你使用合适的螺丝刀操作 直径4mm，长度75mm 而且带有一定磁性 制作起来更方便

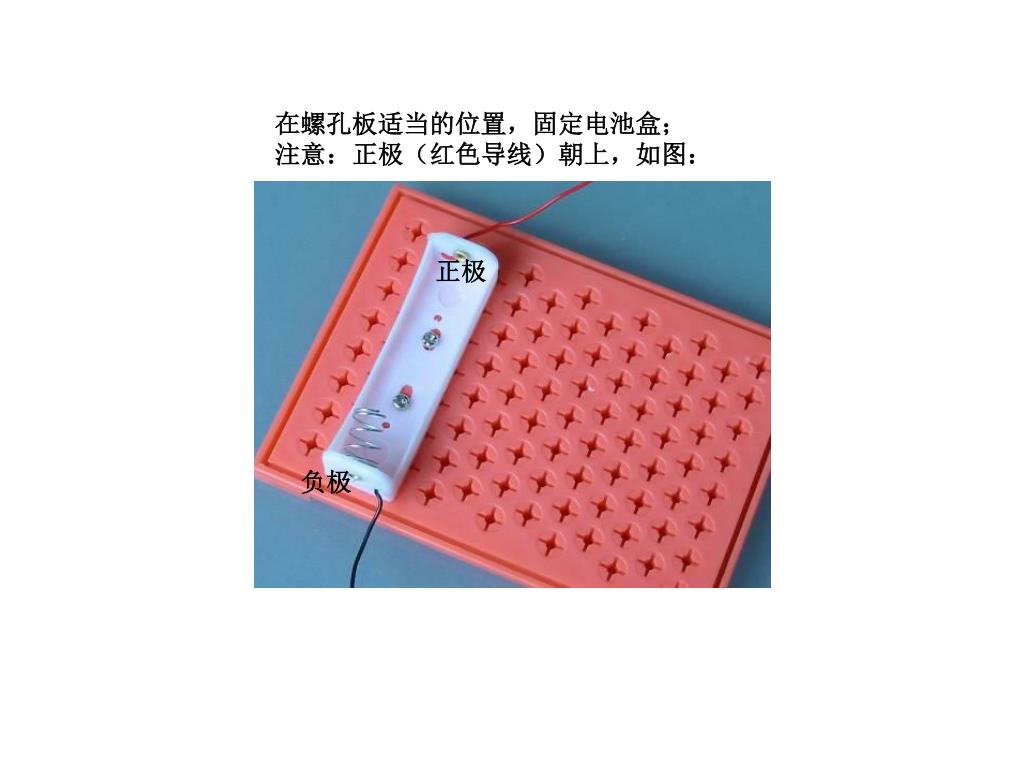

6. 在螺孔板适当的位置，固定电池盒； 注意：正极（红色导线）朝上，如图： 正极 负极

7. 按三极管E、B、C要求，在螺孔板上插入引脚 C B E 注意：三条引脚都要插到螺孔底部

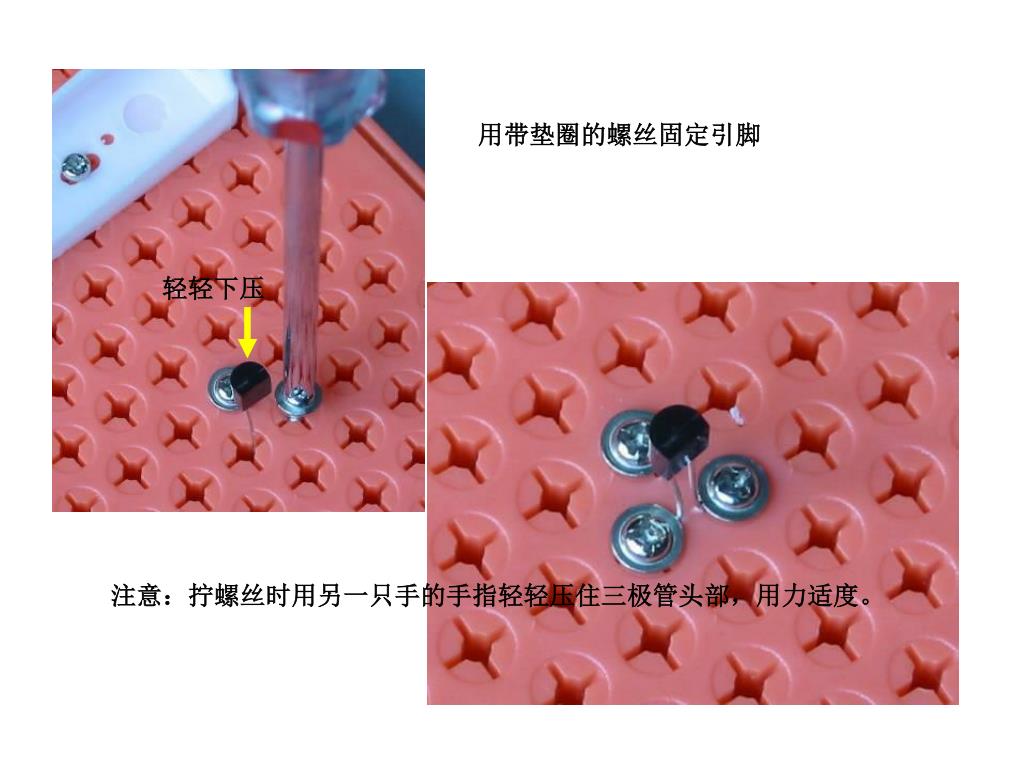

8. 用带垫圈的螺丝固定引脚 轻轻下压 注意：拧螺丝时用另一只手的手指轻轻压住三极管头部，用力适度。

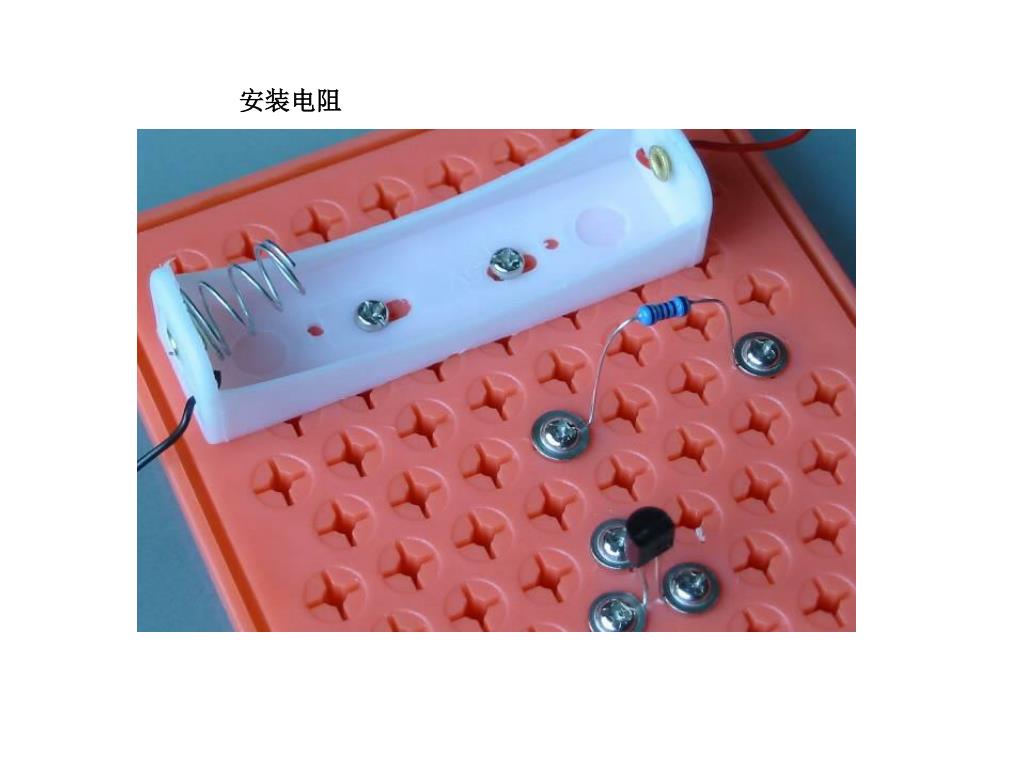

9. 安装电阻

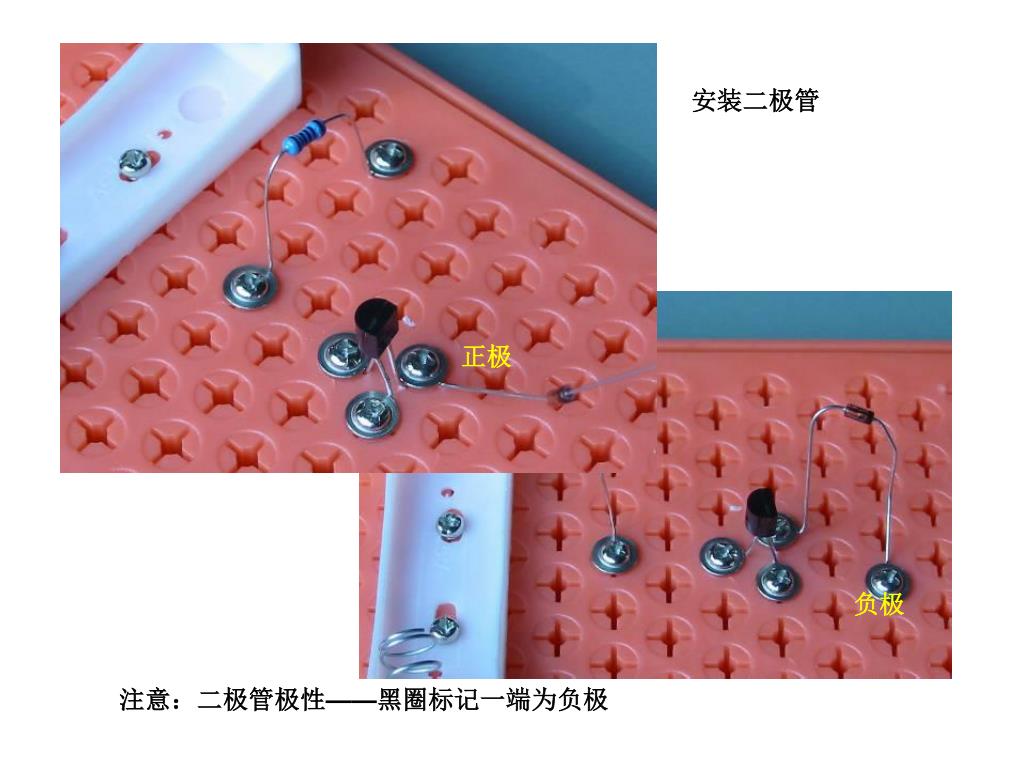

10. 安装二极管 正极 负极 注意：二极管极性——黑圈标记一端为负极

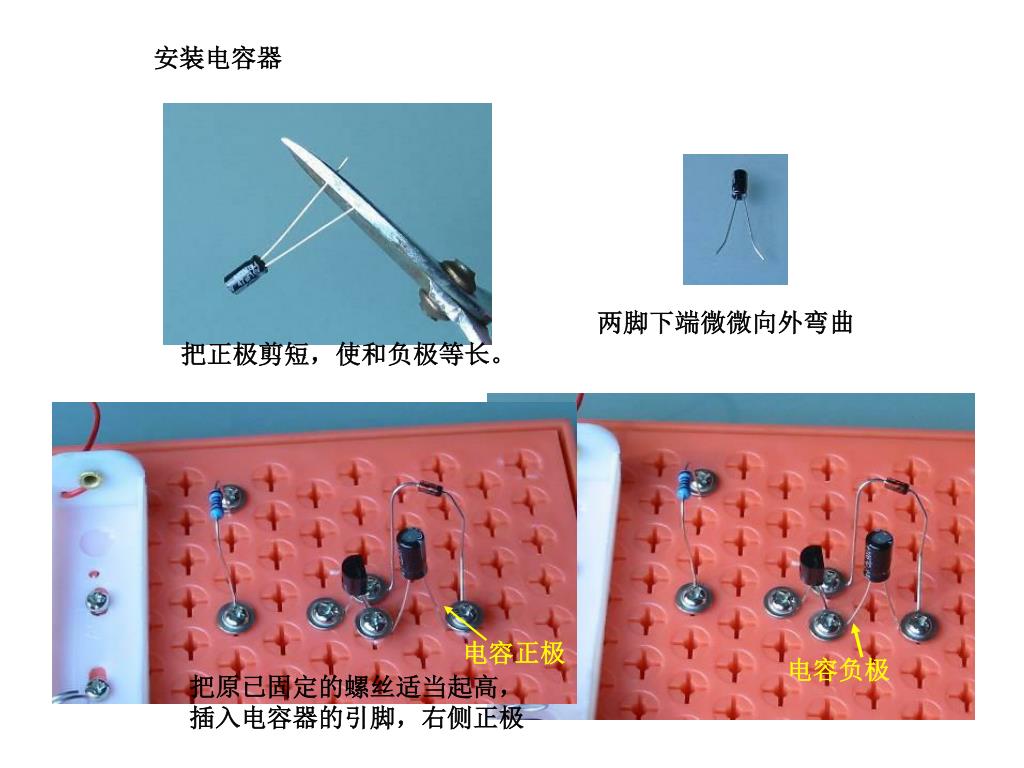

11. 安装电容器 两脚下端微微向外弯曲 把正极剪短，使和负极等长。 电容正极 电容负极 把原已固定的螺丝适当起高， 插入电容器的引脚，右侧正极

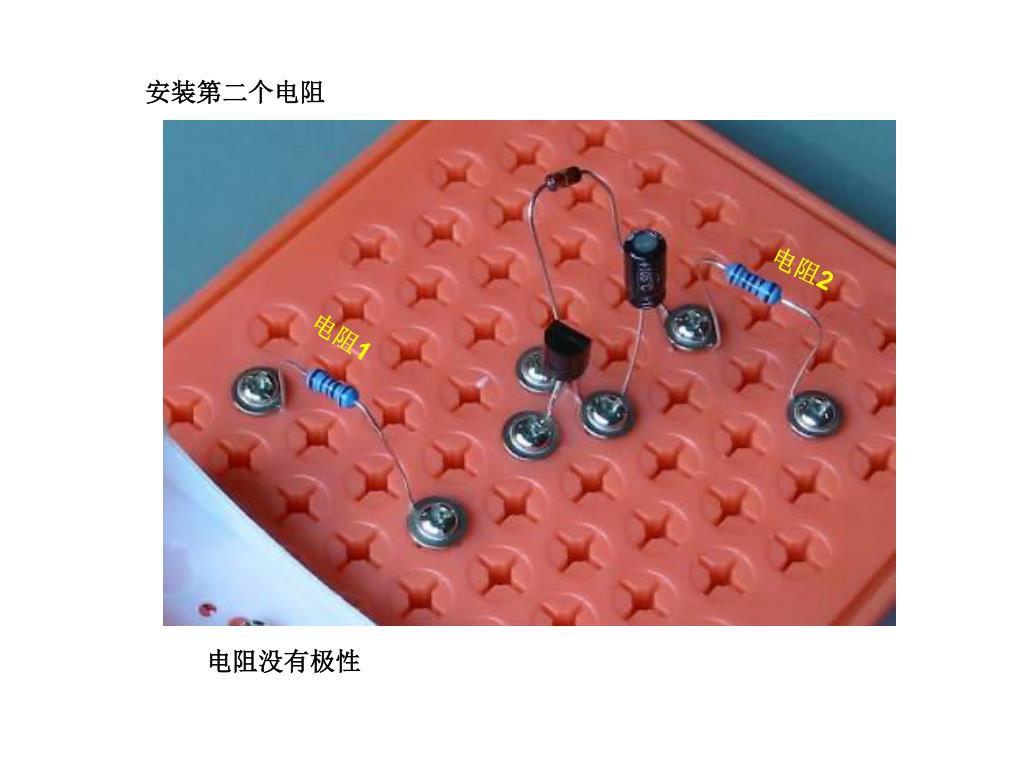

12. 安装第二个电阻 电阻2 电阻1 电阻没有极性

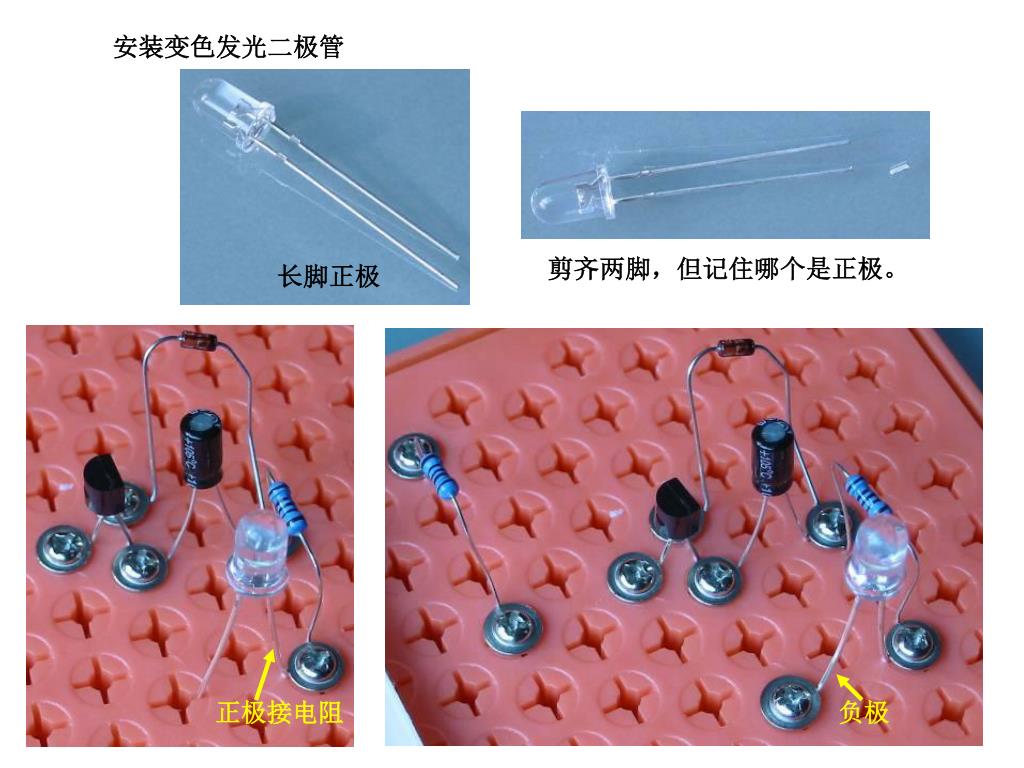

13. 安装变色发光二极管 剪齐两脚，但记住哪个是正极。 长脚正极 正极接电阻 负极

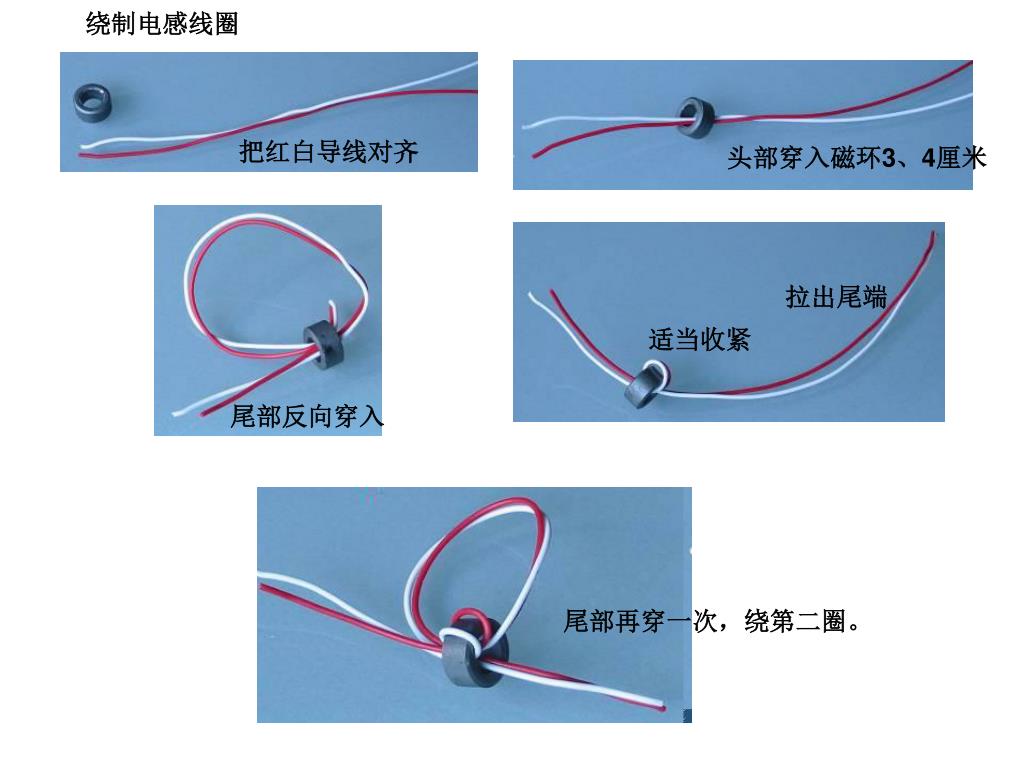

14. 绕制电感线圈 把红白导线对齐 头部穿入磁环3、4厘米 拉出尾端 适当收紧 尾部反向穿入 尾部再穿一次，绕第二圈。

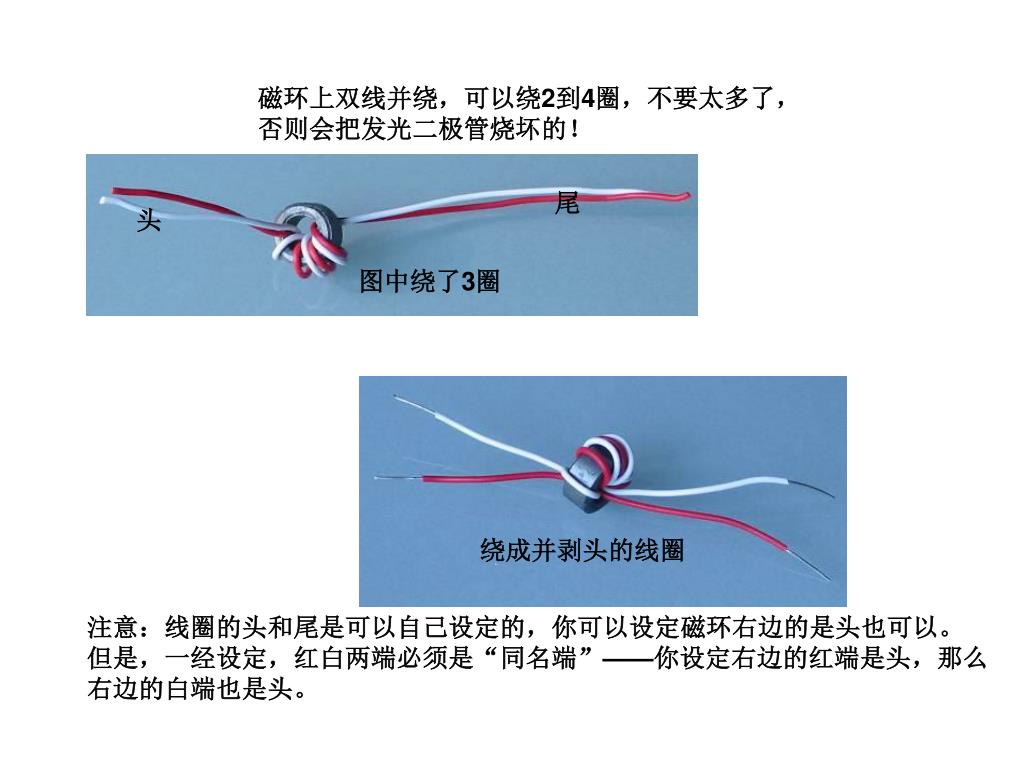

15. 磁环上双线并绕，可以绕2到4圈，不要太多了，磁环上双线并绕，可以绕2到4圈，不要太多了， 否则会把发光二极管烧坏的！ 尾 头 图中绕了3圈 绕成并剥头的线圈 注意：线圈的头和尾是可以自己设定的，你可以设定磁环右边的是头也可以。 但是，一经设定，红白两端必须是“同名端”——你设定右边的红端是头，那么 右边的白端也是头。

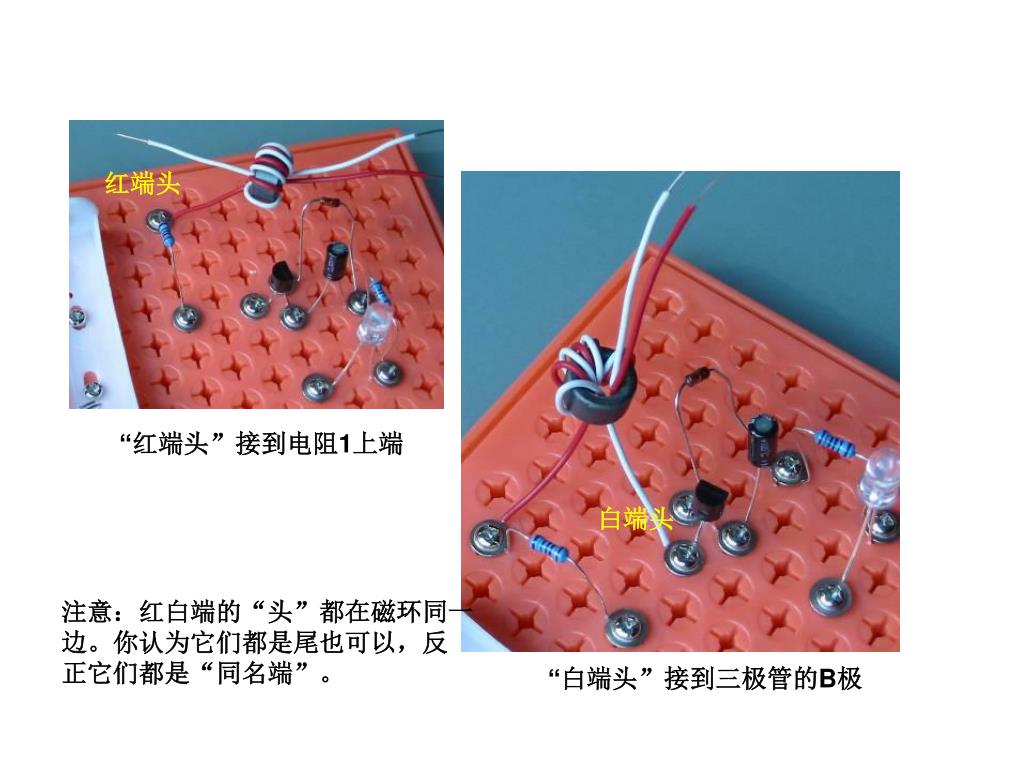

16. 红端头 “红端头”接到电阻1上端 白端头 注意：红白端的“头”都在磁环同一 边。你认为它们都是尾也可以，反 正它们都是“同名端”。 “白端头”接到三极管的B极

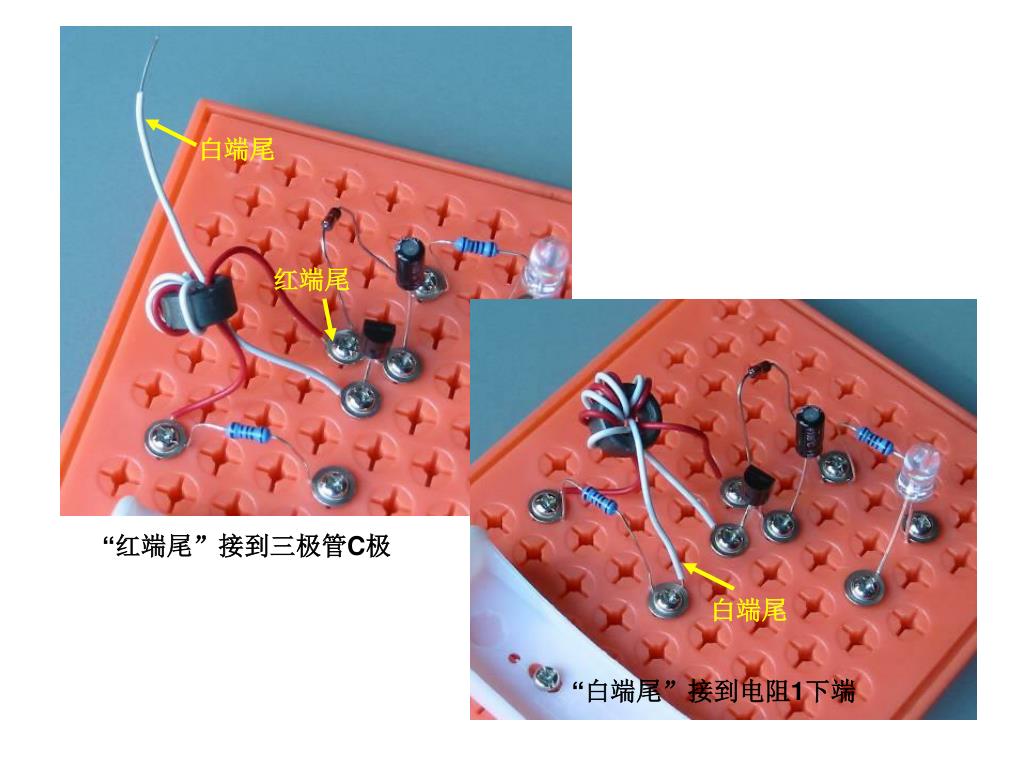

17. 白端尾 红端尾 “红端尾”接到三极管C极 白端尾 “白端尾”接到电阻1下端

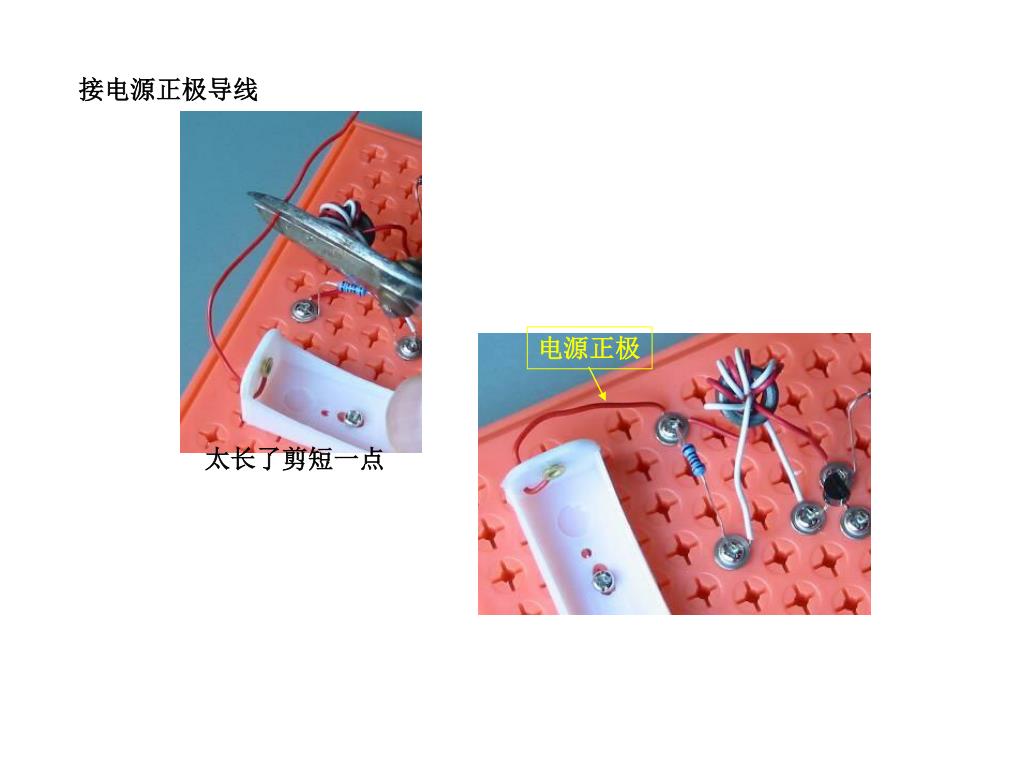

18. 接电源正极导线 电源正极 太长了剪短一点

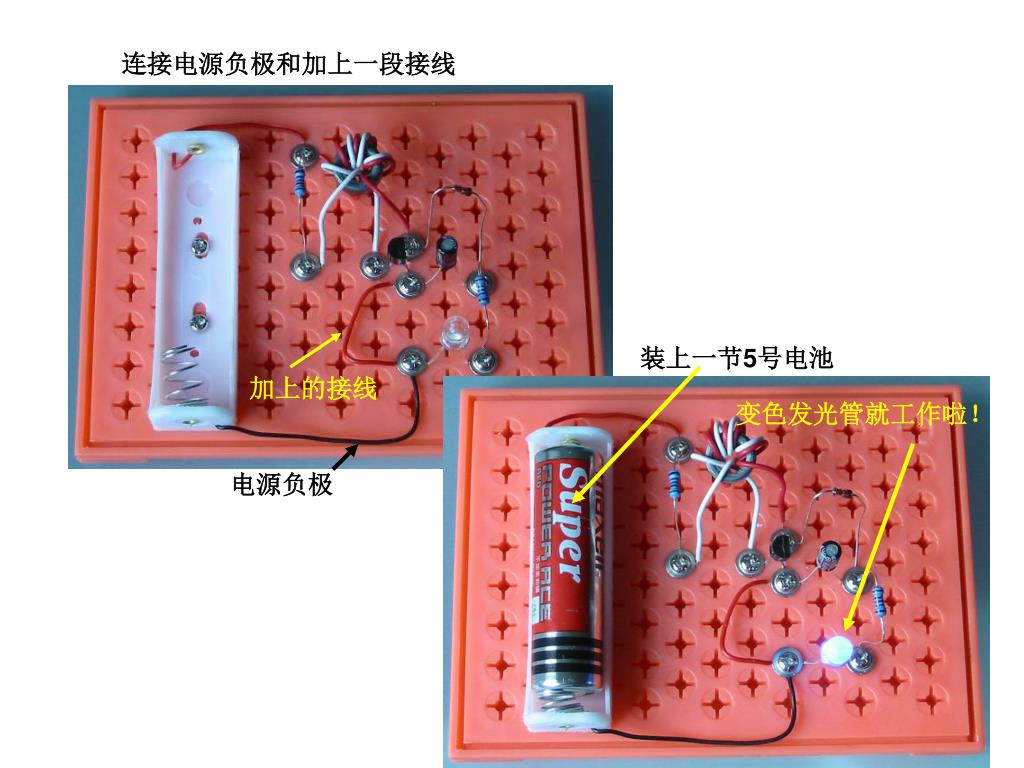

19. 连接电源负极和加上一段接线 装上一节5号电池 加上的接线 变色发光管就工作啦！ 电源负极

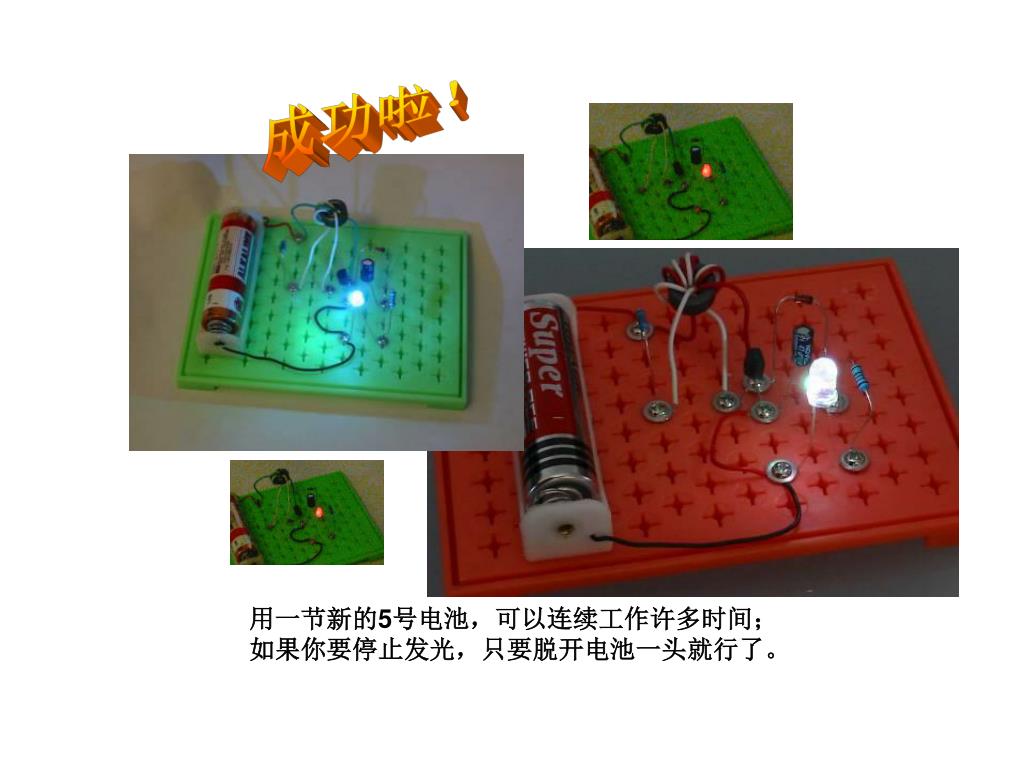

20. 成功啦！ 用一节新的5号电池，可以连续工作许多时间； 如果你要停止发光，只要脱开电池一头就行了。
