  1. Решения Over the NET™ Управление без границ

  2. Современноерешение задач IT управления www.aten.com • Основные требования к управлению вычислительным центром • Доскональный контроль IT оборудования • Обеспечение безопасного доступа • Управление усложняющимися задачами IT оборудования • Ограниченный бюджет Делай больше с меньшими затратами

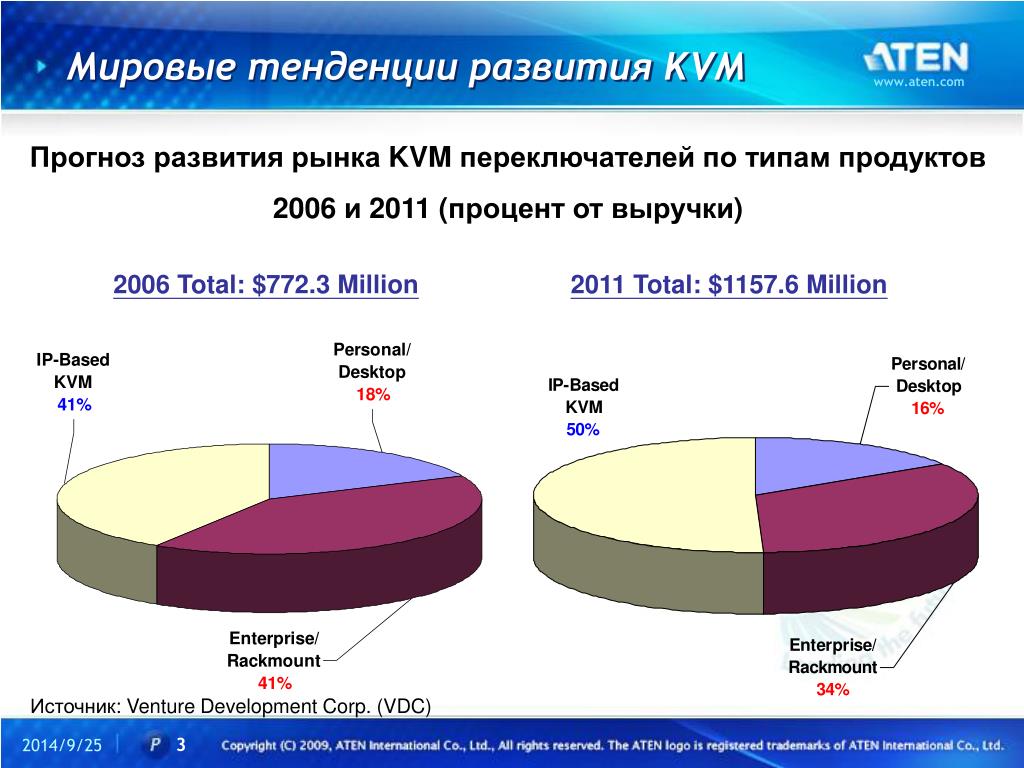

  3. 2006 Total: $772.3 Million 2011 Total: $1157.6 Million Источник: Venture Development Corp. (VDC) Мировые тенденции развития KVM www.aten.com Прогноз развития рынка KVM переключателей по типам продуктов 2006 и 2011 (процент от выручки)

  4. www.aten.com Решения для централизованного управления IT Инфраструктурой Удаленный доступ и Централизованное управление

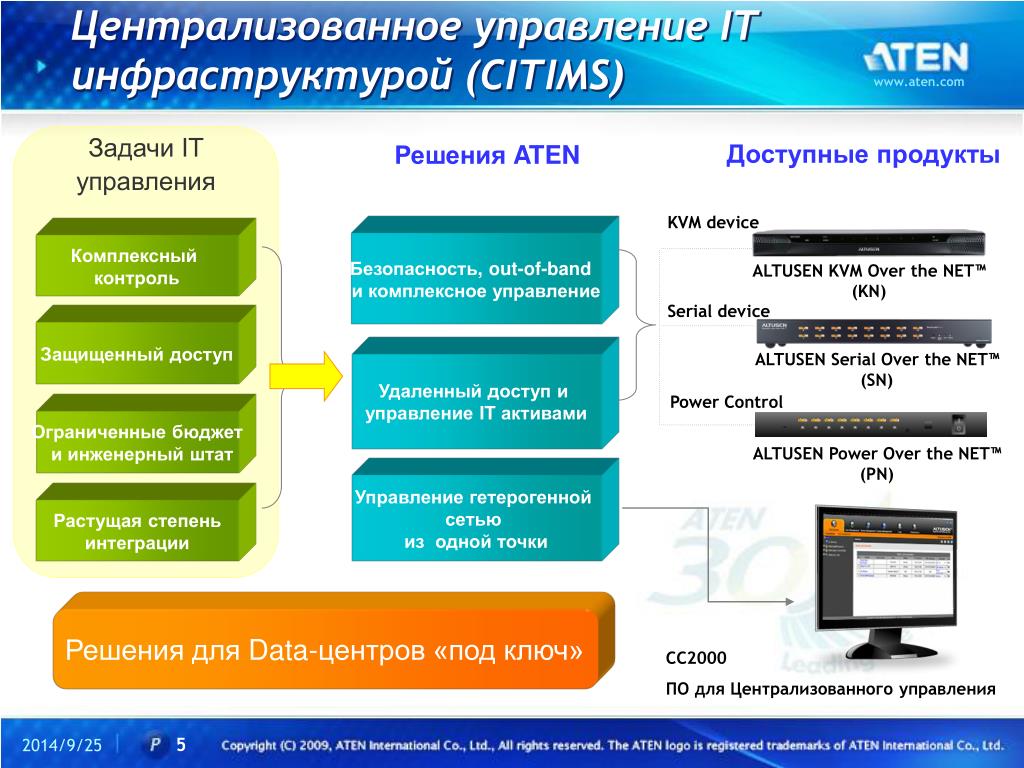

  5. Задачи IT управления Доступные продукты Решения ATEN KVM device Безопасность, out-of-band и комплексное управление Комплексный контроль ALTUSEN KVM Over the NET™ (KN) Serial device Защищенный доступ ALTUSEN Serial Over the NET™ (SN) Удаленный доступ и управление IT активами Power Control Ограниченные бюджет и инженерный штат ALTUSEN Power Over the NET™ (PN) Управление гетерогенной сетью из одной точки Растущая степень интеграции Решения для Data-центров «под ключ» CC2000 ПО для Централизованного управления Централизованное управление IT инфраструктурой (CITIMS) www.aten.com

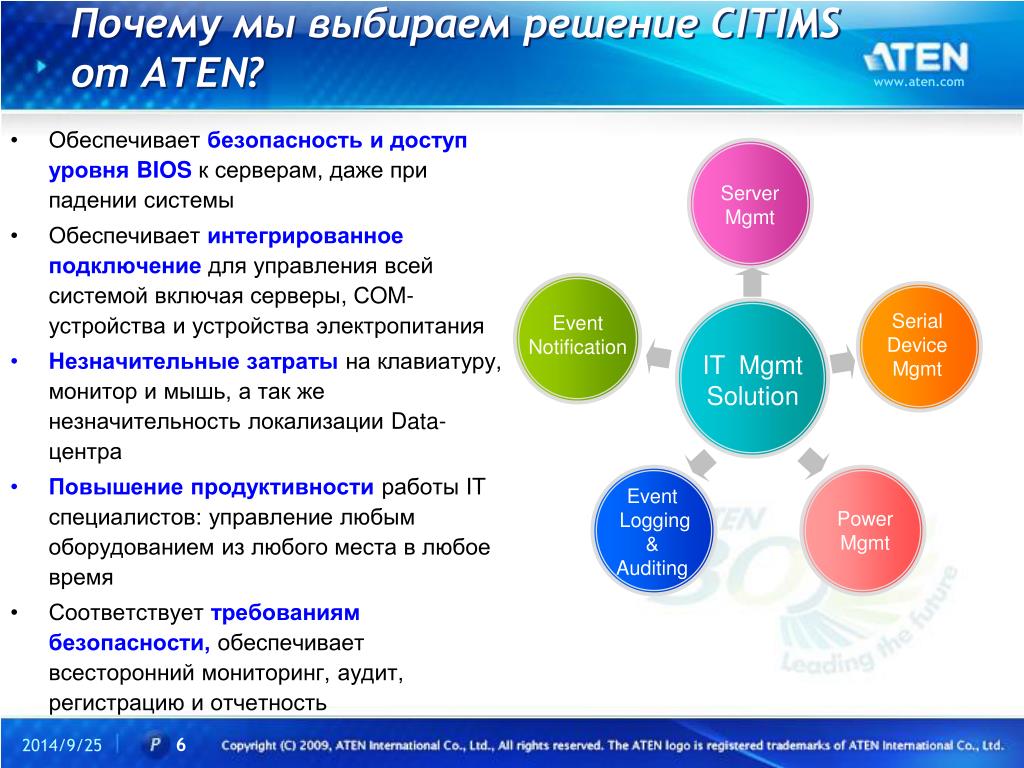

  6. Server Mgmt Event Notification Serial Device Mgmt IT Mgmt Solution Event Logging & Auditing Power Mgmt Почему мы выбираем решение CITIMS от ATEN? www.aten.com • Обеспечиваетбезопасность идоступ уровня BIOSк серверам, даже при падении системы • Обеспечиваетинтегрированное подключениедля управления всей системой включая серверы, СOM-устройства и устройства электропитания • Незначительные затраты на клавиатуру, монитор и мышь,а так же незначительность локализации Data-центра • Повышение продуктивности работы IT специалистов: управление любым оборудованием из любого места в любое время • Соответствует требованиям безопасности, обеспечивает всесторонний мониторинг, аудит, регистрацию и отчетность

  7. Решение включает: www.aten.com • Control Center Over the NET™ Management Software • ALTUSEN KVM Over the NET™ • ALTUSEN Serial Over the NET™ • ALTUSEN Power Over the NET™

  8. Применение: Крупный / Несколько Data-центров www.aten.com Задачи • Быстрое реагирование при сбоях на критически-важных участках • Защита и централизованный контроль центров обработки данных • Увеличение эффективности IT управления • Снижение эксплуатационных расходов • Поддержание стабильной работы

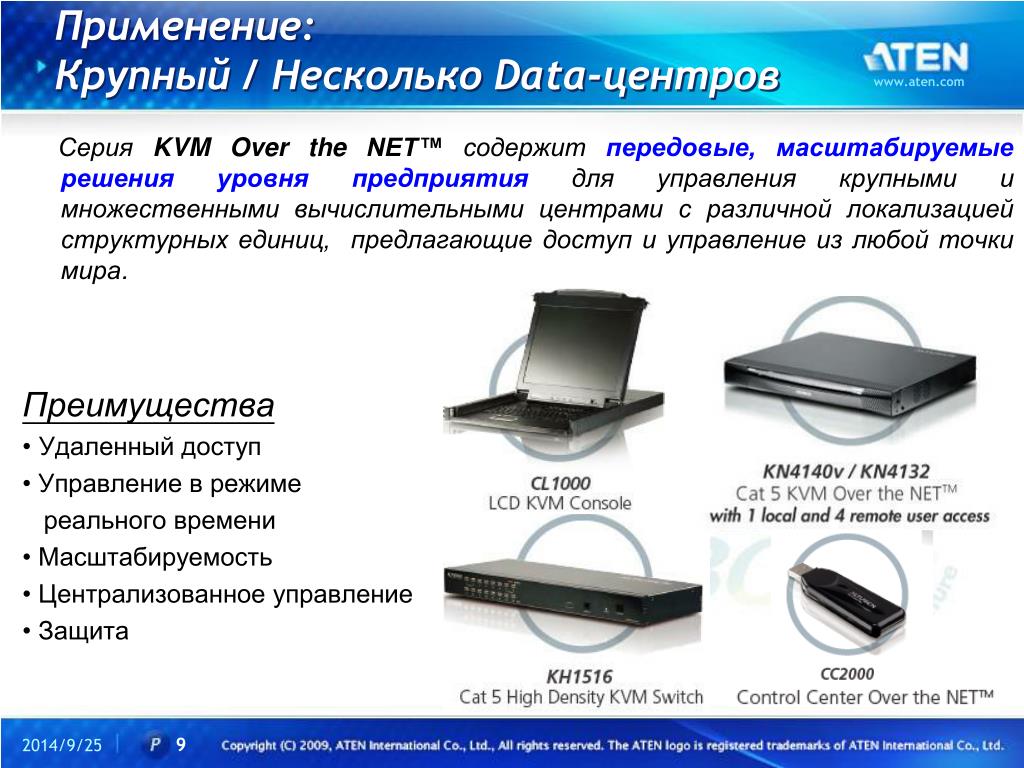

  9. Применение: Крупный / Несколько Data-центров www.aten.com Серия KVM Over the NET™ содержит передовые, масштабируемые решения уровня предприятиядля управления крупными и множественными вычислительными центрами с различной локализацией структурных единиц, предлагающие доступ и управление из любой точки мира. Преимущества •Удаленный доступ • Управление в режиме реального времени • Масштабируемость • Централизованное управление • Защита

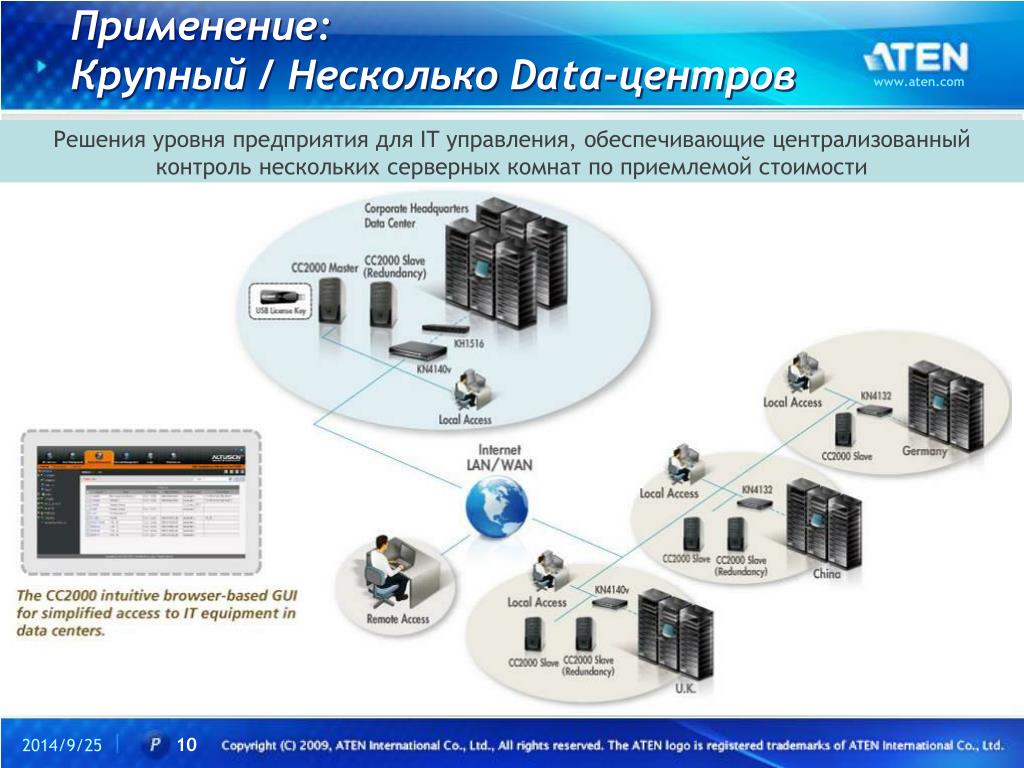

  10. Применение: Крупный / Несколько Data-центров www.aten.com Решения уровня предприятия для IT управления, обеспечивающие централизованный контроль нескольких серверных комнат по приемлемой стоимости

  11. www.aten.com Центр управления Over the NET™ CC2000 – ПО для управления

  12. Центр управления Over the NET™ www.aten.com CC2000 Центр управления Over the NET™ Программное обеспечение, которое безопасно объединяет все решения Over the NET™ • Стандартный интерфейс на основе браузера с многоязычной поддержкой • Комплексное управление сервером, COM-устройствами и устройствами электропитания • Master & Slave архитектура • Поддержка пароля • Централизованное управление пользователями LDAP, Active Directory, NT Domain, RADIUS and TACACS+ интеграция • Настраиваемый вид и пользовательская политика для контроля доступа • Авто обнаружение устройств ALTUSEN™ • Журналы аудита и отчетности • Планирование административных задач CC2000предлагает единый порталдля доступа и управления KVM, СOM-устройствами и устройствами электропитания. Обеспечиваетцентрализован- ное управление оборудова- нием и пользователями Data-центра

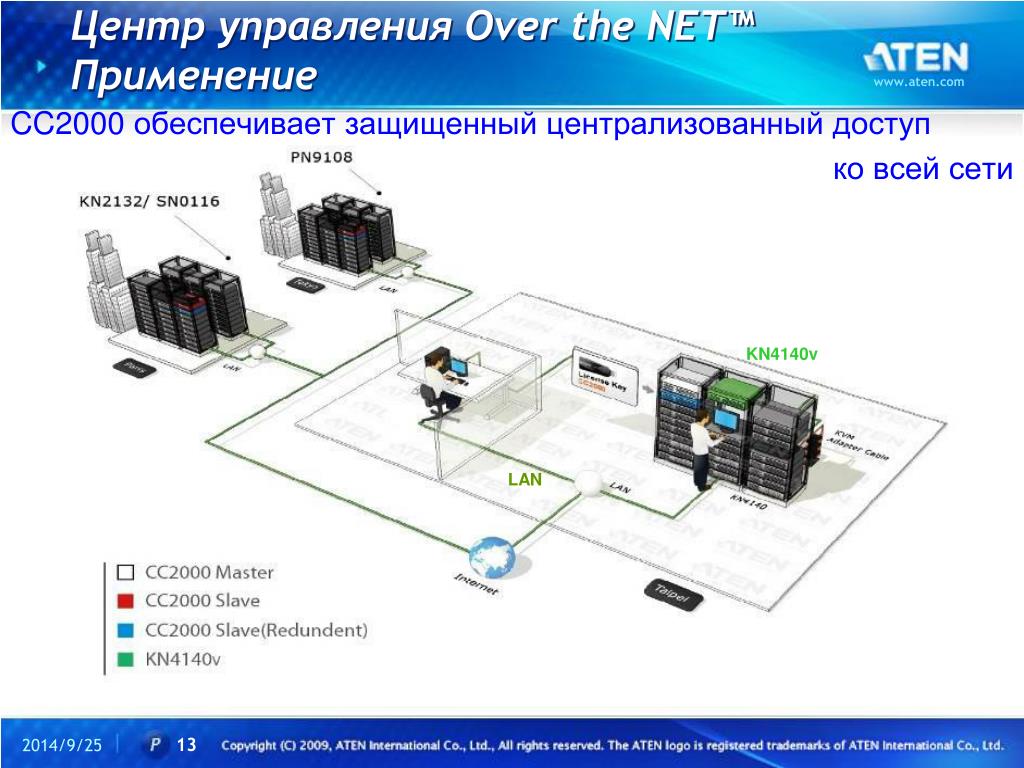

  13. KN4140v LAN Центр управления Over the NET™ Применение www.aten.com CC2000 обеспечивает защищенный централизованный доступ ко всей сети

  14. www.aten.com KVM Over the NET™

  15. Мульти-сессии, Разграниченный доступ Одновременная работа до 5 администраторов – один регистрируется с локальной консоли, остальные через удаленный доступ Удобная эксплуатация эксплуатация Графический пользовательский интерфейс для удобной интуитивной навигации Панель Array Mode Позволяет операторам управлять до 40 серверами одновременно Поддержка внешней аутентификации ANMS (Advanced Network Management Settings) поддержка авторизированного управления из внешних источников, включая CC Management, RADIUS, LDAP, LDAPS, и MS Active Directory Доска сообщений Поддерживает функцию Чата,позволяющей вошедшим пользователям мгновенно связываться друг с другом Поддержка совместного использования Для каждого порта возможны три режима: Exclusive, Occupy and Share Не все продукты поддерживают эти функции. Пожалуйста, обратитесь к сравнительной таблице. Ключевые возможности www.aten.com

  16. Двойная NIC схема – Двойная IP Конфигурация Возможность конфигурировать алгоритм работы с двумя NICs для резервной LAN или для работы по двум IP Двойной блок питания Переключатели имеют дополнительный источник питания, если один из них подвел, автоматически включается второй Масштабируемый удаленный рабочий стол Удаленный рабочий стол может появляться в полноэкранном режиме или в отдельном окне. В диалоговом режиме размер экрана можно изменять. Превосходное видео Разрешение до1600x1200 @ 60Hz; глубина цвета в 24-bit при удаленной сессии до 50m (UTP cable) Magic панель Панель управления для контроля и настройки работы с OSD-меню. Может размещаться в виде иконки, скрыта или оформлена с эффектом исчезновения – появление только при наведении указателя мыши. Ключевые возможности www.aten.com Не все продукты поддерживают эти функции. Пожалуйста, обратитесь к сравнительной таблице.

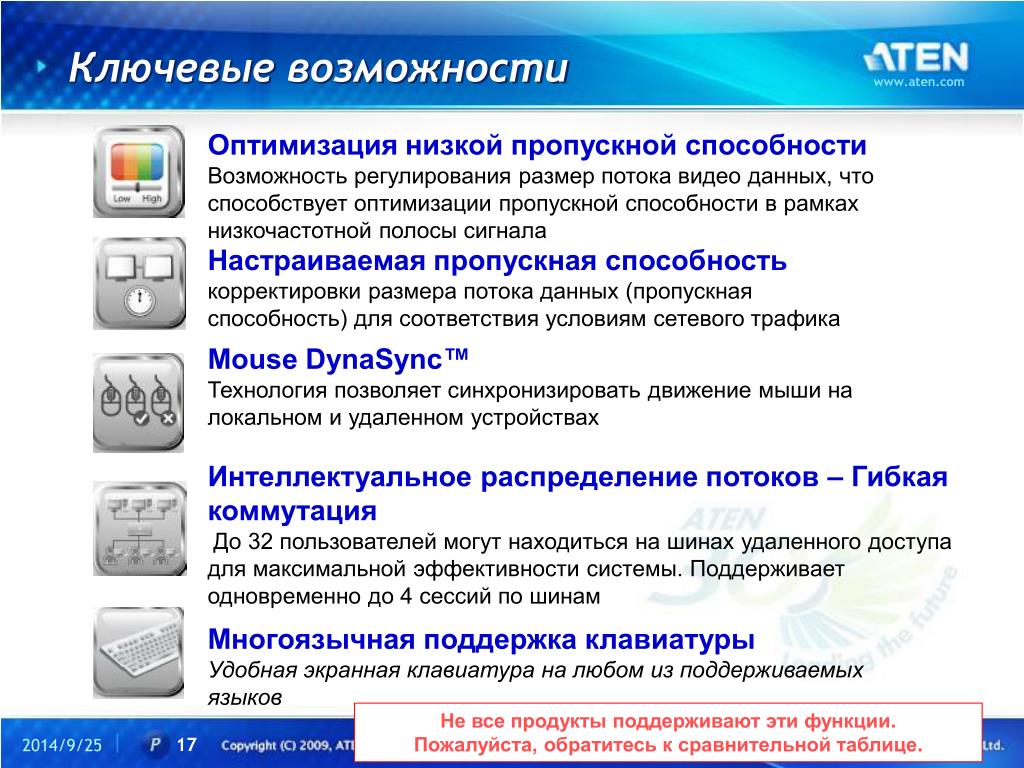

  17. Оптимизация низкой пропускной способности Возможность регулирования размер потока видео данных, что способствует оптимизации пропускной способности в рамках низкочастотной полосы сигнала Настраиваемая пропускная способность корректировки размера потока данных (пропускная способность) для соответствия условиям сетевого трафика Mouse DynaSync™ Технология позволяет синхронизировать движение мыши на локальном и удаленном устройствах Интеллектуальное распределение потоков – Гибкая коммутация До 32 пользователей могут находиться на шинах удаленного доступа для максимальной эффективности системы. Поддерживает одновременно до 4 сессий по шинам Многоязычная поддержка клавиатуры Удобная экранная клавиатура на любом из поддерживаемых языков Ключевые возможности www.aten.com Не все продукты поддерживают эти функции. Пожалуйста, обратитесь к сравнительной таблице.

  18. Virtual Media Поддерживает передачу файлов, приложенийи OS патчей, а также удаленную диагностику CD-Rom Адаптер ID Позволяет хранить сведения о портах и предоставляет возможность администраторам переходить на другие порты без повторной настройки Аудио поддержка Локально поддерживаетсядинамик и микрофон, в то время как удаленные порты предлагают поддержку только динамика Green IT 4 сенсора температуры для управления до 6 вентиляторами. Сенсоры регулируют скорость вентилятора для оптимально расхода энергии Ключевые возможности www.aten.com Не все продукты поддерживают эти функции. Пожалуйста, обратитесь к сравнительной таблице.

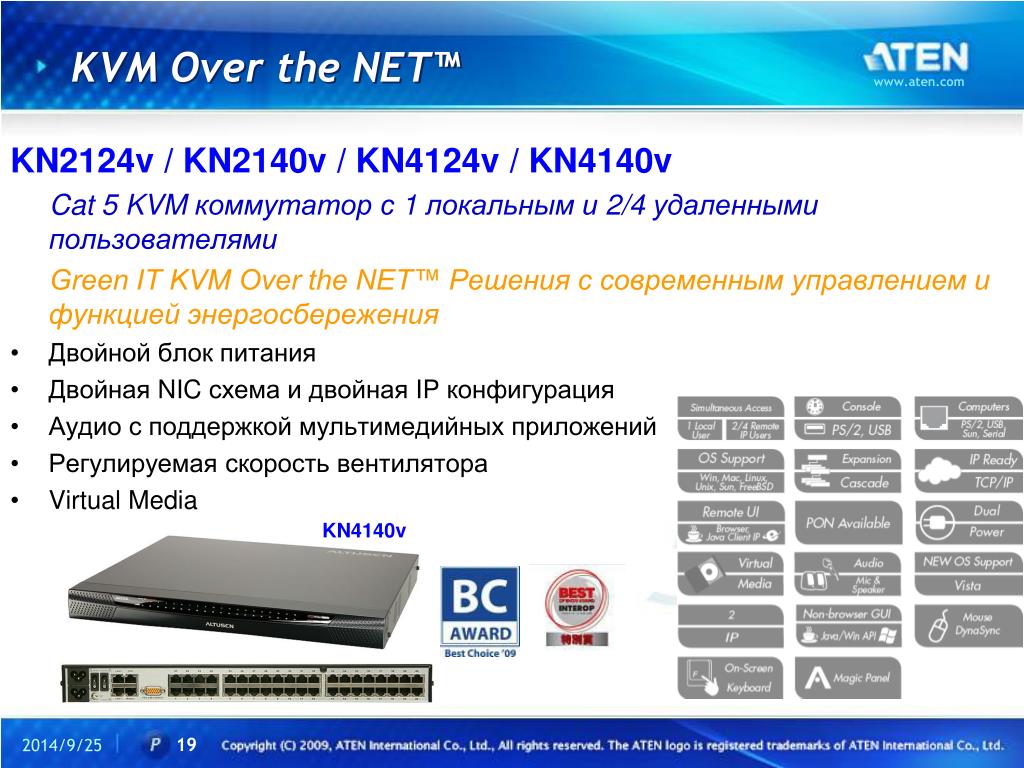

  19. KVM Over the NET™ www.aten.com KN2124v / KN2140v / KN4124v / KN4140v Cat 5 KVM коммутатор с 1 локальными 2/4 удаленными пользователями Green IT KVM Over the NET™ Решения с современным управлением и функцией энергосбережения • Двойной блок питания • Двойная NIC схема и двойная IP конфигурация • Аудио с поддержкой мультимедийных приложений • Регулируемая скорость вентилятора • Virtual Media KN4140v

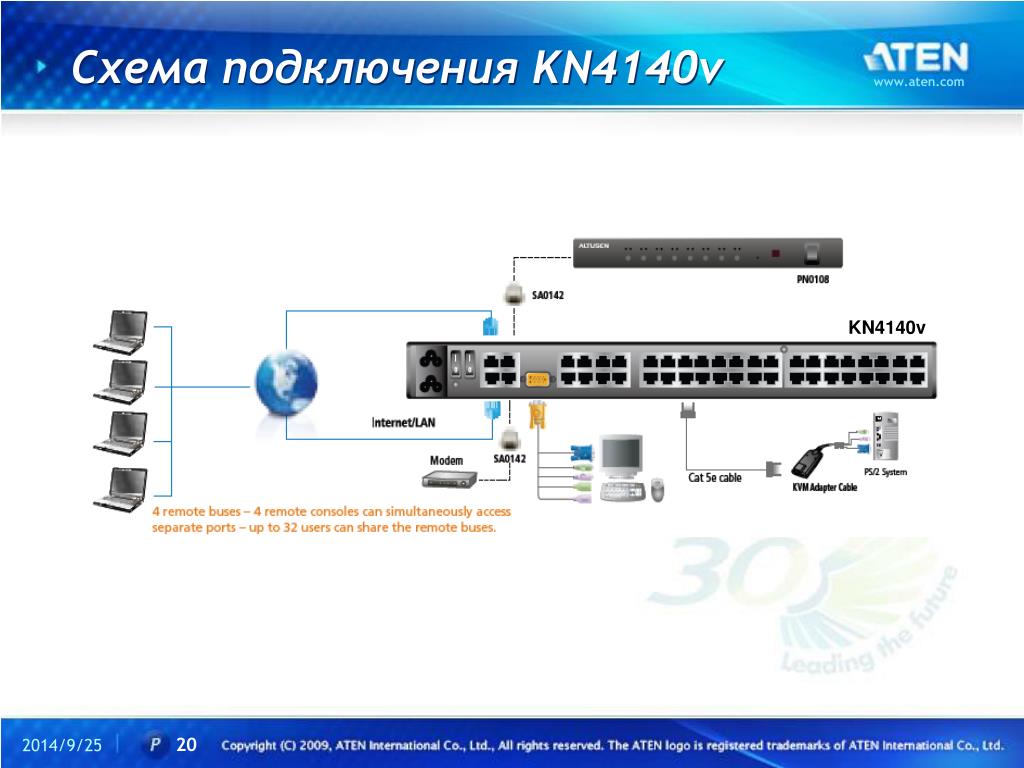

  20. KN4140v Схема подключения KN4140v www.aten.com

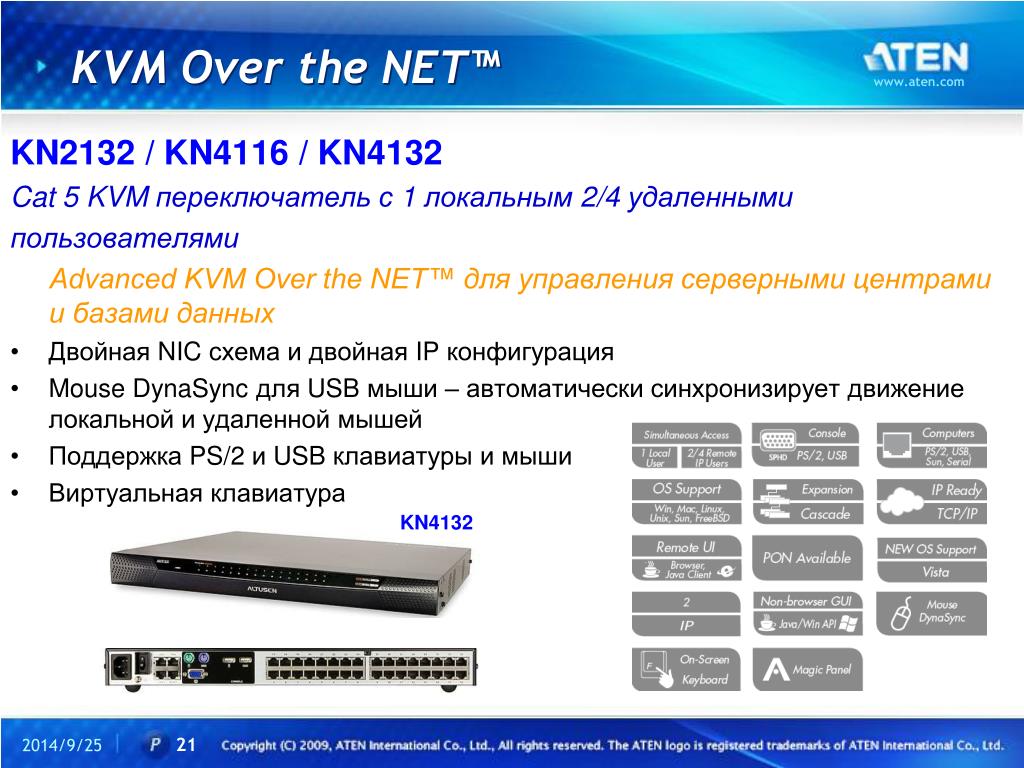

  21. KVM Over the NET™ www.aten.com KN2132 / KN4116 / KN4132 Cat 5 KVM переключатель с 1 локальным 2/4 удаленными пользователями Advanced KVM Over the NET™ для управления серверными центрами и базами данных • Двойная NIC схема и двойная IP конфигурация • Mouse DynaSync для USB мыши – автоматически синхронизирует движение локальной и удаленной мышей • Поддержка PS/2 и USB клавиатуры и мыши • Виртуальная клавиатура KN4132

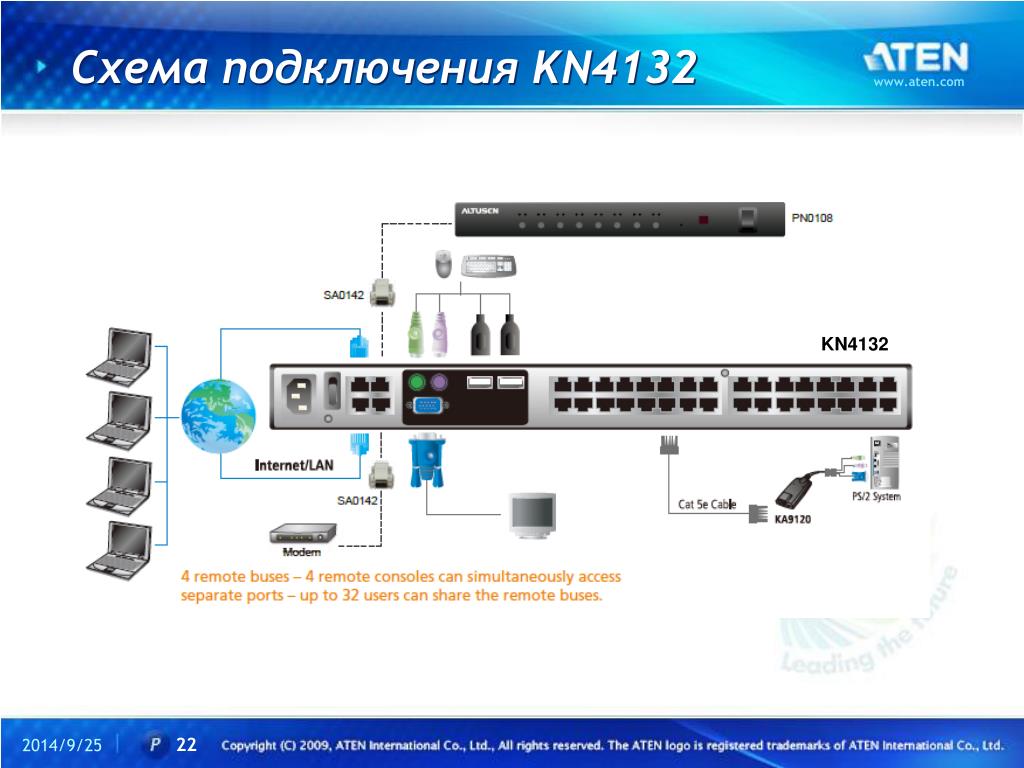

  22. Схема подключения KN4132 www.aten.com KN4132

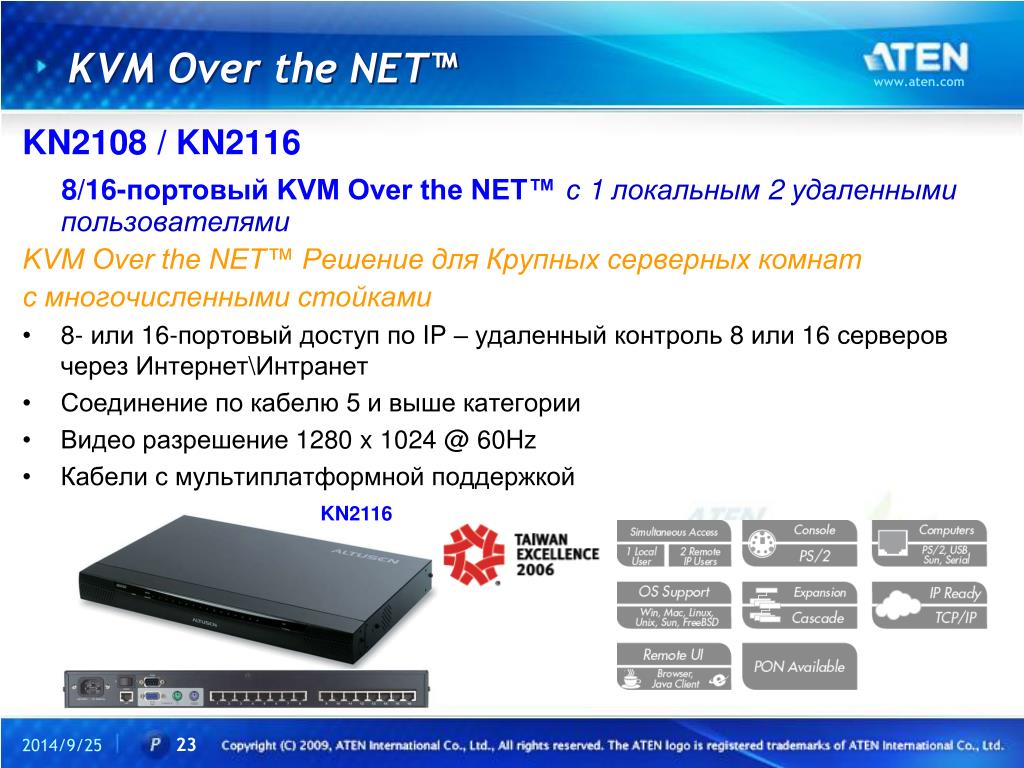

  23. KVM Over the NET™ www.aten.com KN2108 / KN2116 8/16-портовый KVM Over the NET™с 1 локальным 2 удаленными пользователями KVM Over the NET™ Решение для Крупных серверных комнат с многочисленными стойками • 8- или 16-портовый доступ по IP – удаленный контроль 8 или 16 серверов черезИнтернет\Интранет • Соединение по кабелю 5 и выше категории • Видео разрешение 1280 x 1024 @ 60Hz • Кабели с мультиплатформной поддержкой KN2116

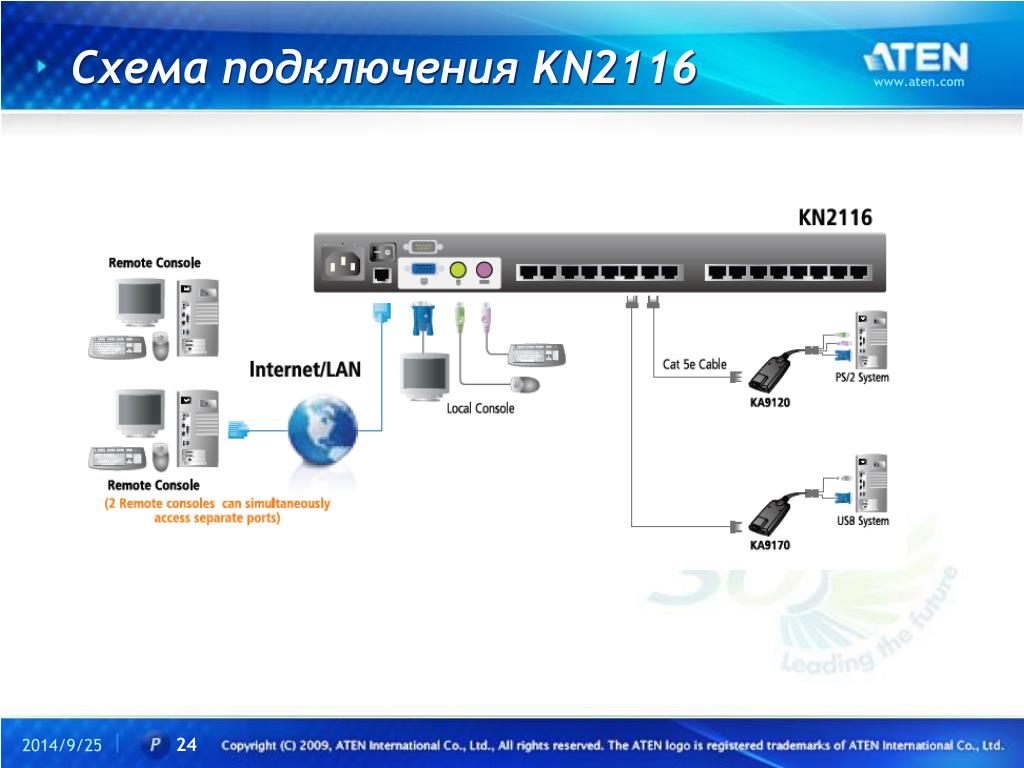

  24. Схема подключения KN2116 www.aten.com

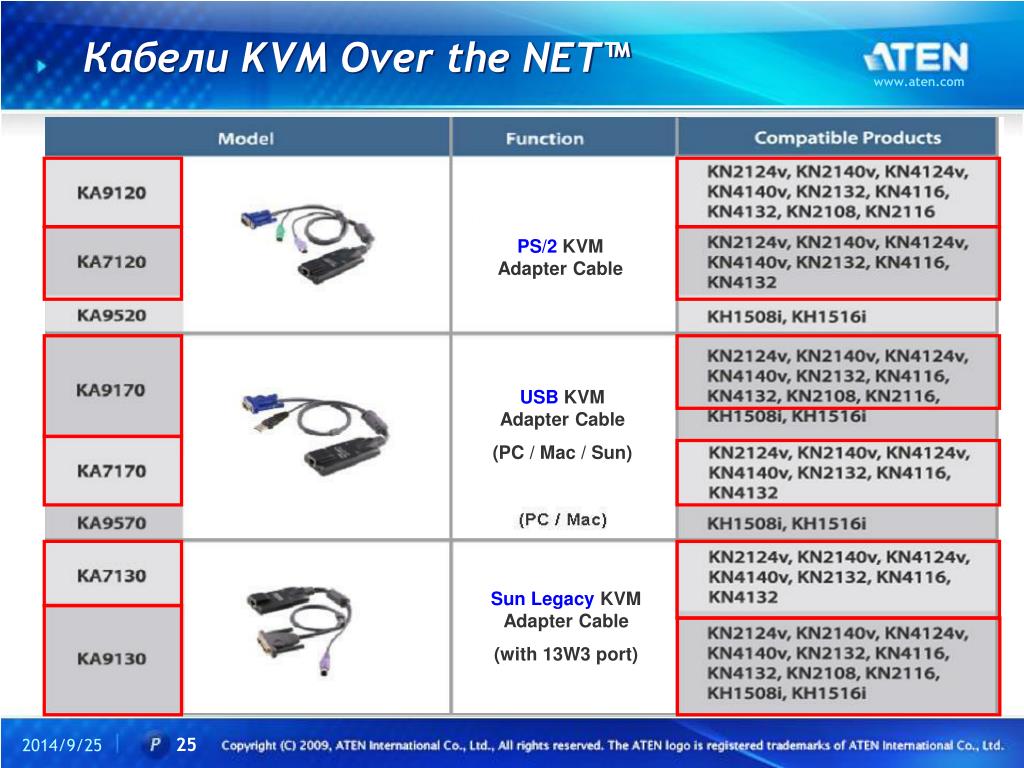

  25. PS/2 KVM Adapter Cable USB KVM Adapter Cable (PC / Mac / Sun) Sun Legacy KVM Adapter Cable (with 13W3 port) Кабели KVM Over the NET™ www.aten.com

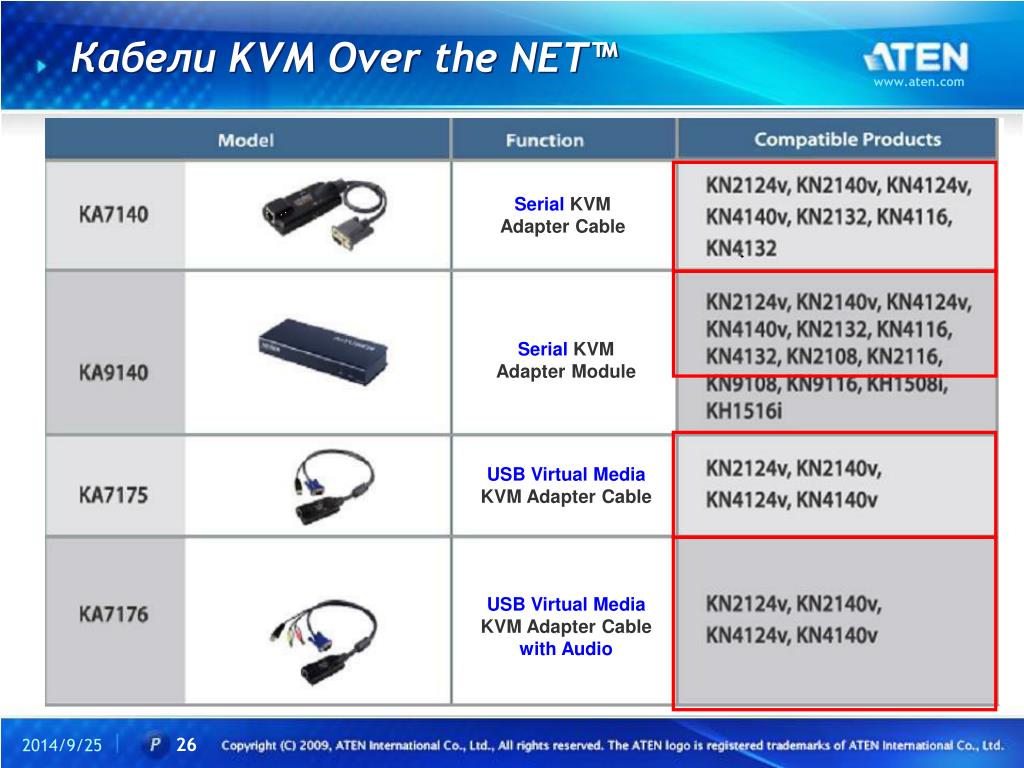

  26. Serial KVM Adapter Cable Serial KVM Adapter Module USB Virtual Media KVM Adapter Cable USB Virtual Media KVM Adapter CablewithAudio USB Virtual Media KVM Adapter CablewithAudio Кабели KVM Over the NET™ www.aten.com

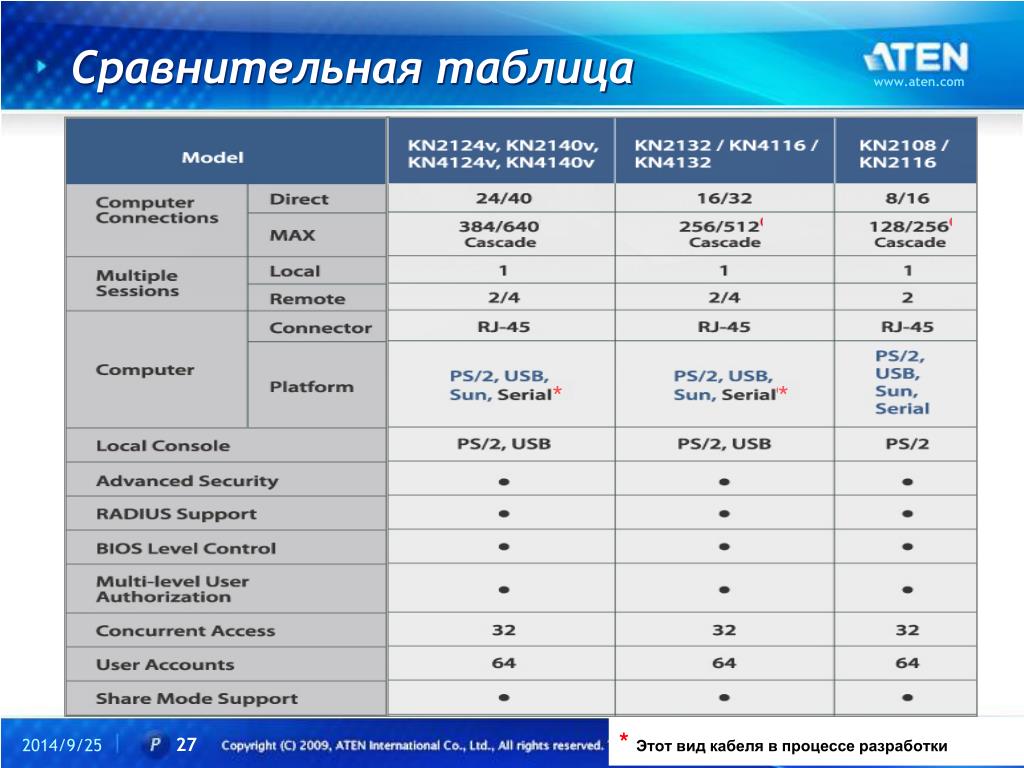

  27. * * *Этот вид кабеля в процессе разработки Сравнительная таблица www.aten.com

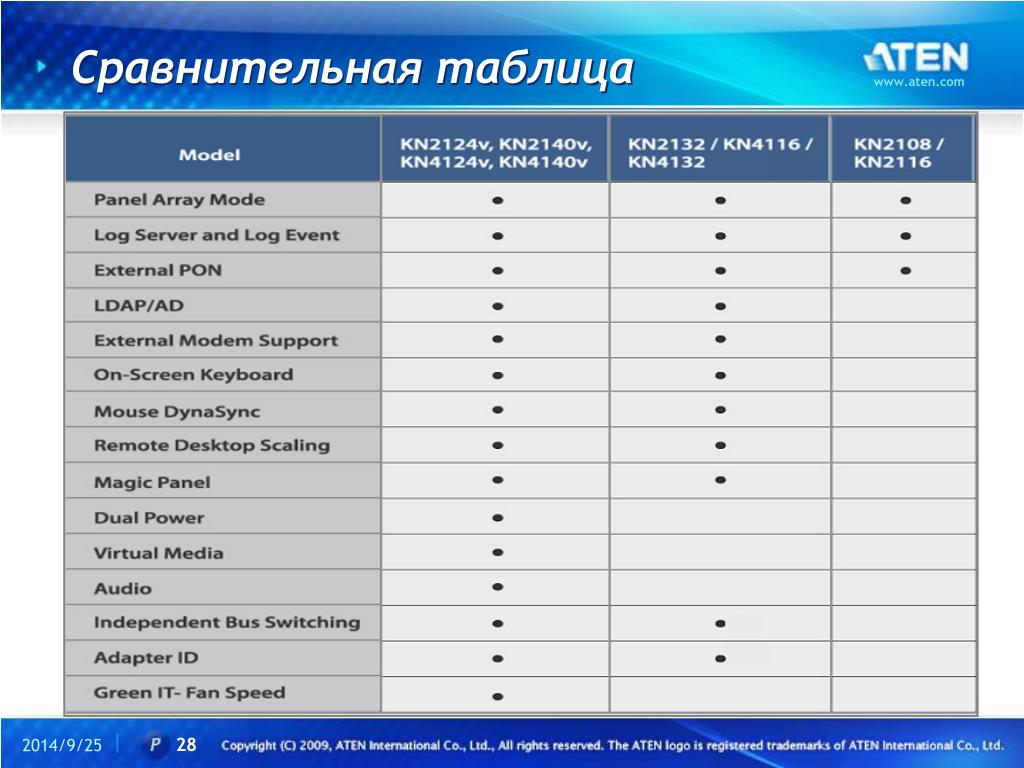

  28. Сравнительная таблица www.aten.com

  29. www.aten.com Serial Over the NET™

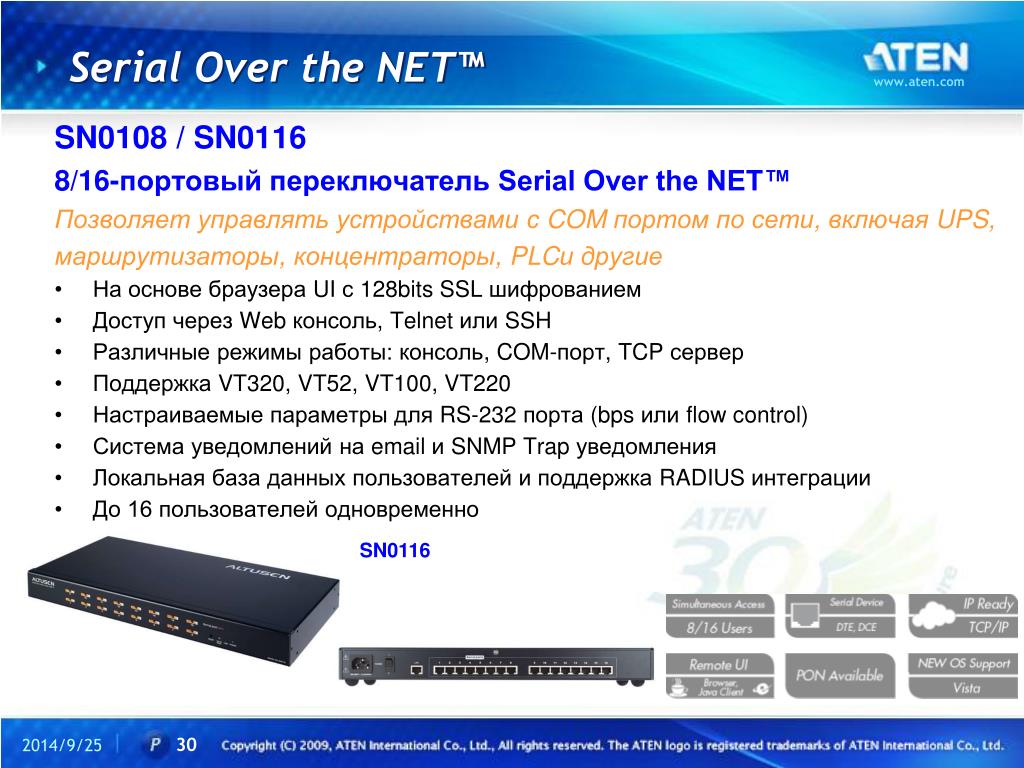

  30. Serial Over the NET™ www.aten.com SN0108 / SN0116 8/16-портовый переключатель Serial Over the NET™ Позволяет управлять устройствами с COM портом по сети, включая UPS, маршрутизаторы, концентраторы, PLCи другие • На основе браузера UI с 128bits SSL шифрованием • Доступ через Web консоль, Telnet или SSH • Различные режимы работы: консоль, COM-порт, TCP сервер • Поддержка VT320, VT52, VT100, VT220 • Настраиваемые параметры для RS-232 порта (bps или flow control) • Система уведомлений на email и SNMP Trap уведомления • Локальная база данных пользователей и поддержка RADIUS интеграции • До 16 пользователей одновременно SN0116

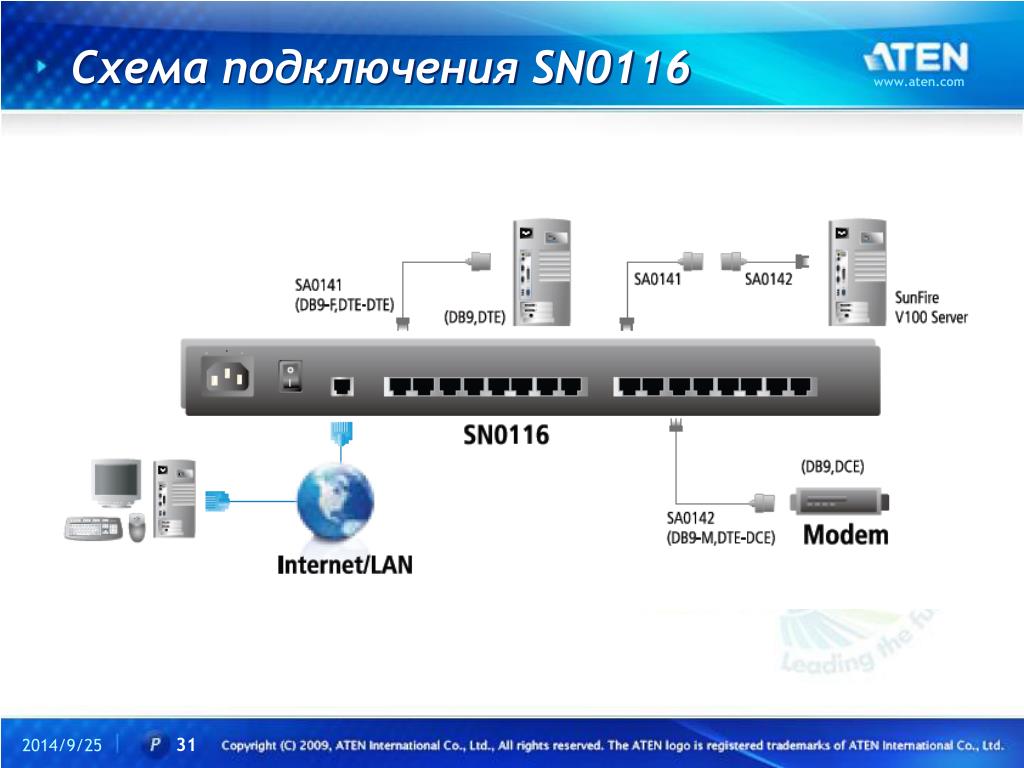

  31. Схема подключения SN0116 www.aten.com

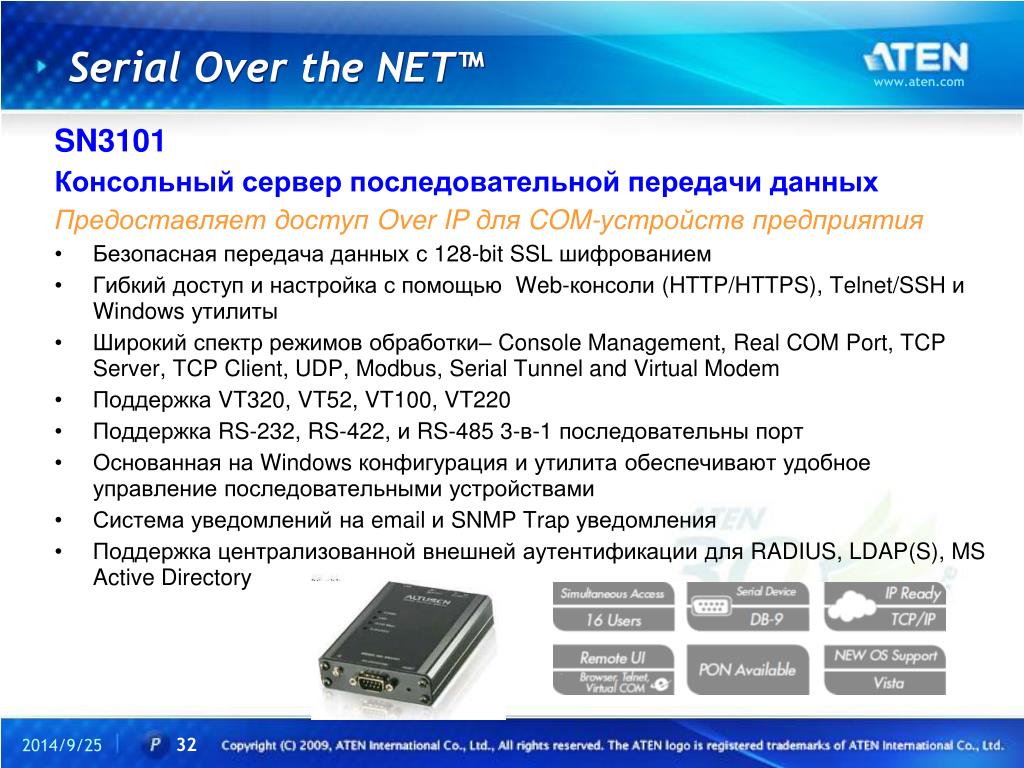

  32. Serial Over the NET™ www.aten.com SN3101 Консольный сервер последовательной передачи данных Предоставляет доступ Over IP для COM-устройств предприятия • Безопасная передача данных с 128-bit SSL шифрованием • Гибкий доступ и настройка с помощью Web-консоли (HTTP/HTTPS), Telnet/SSH и Windows утилиты • Широкий спектр режимов обработки– Console Management, Real COM Port, TCP Server, TCP Client, UDP, Modbus, Serial Tunnel and Virtual Modem • Поддержка VT320, VT52, VT100, VT220 • Поддержка RS-232, RS-422, и RS-485 3-в-1 последовательны порт • Основанная на Windows конфигурация и утилита обеспечивают удобное управление последовательными устройствами • Система уведомлений на email и SNMP Trap уведомления • Поддержка централизованной внешней аутентификации для RADIUS, LDAP(S), MS Active Directory

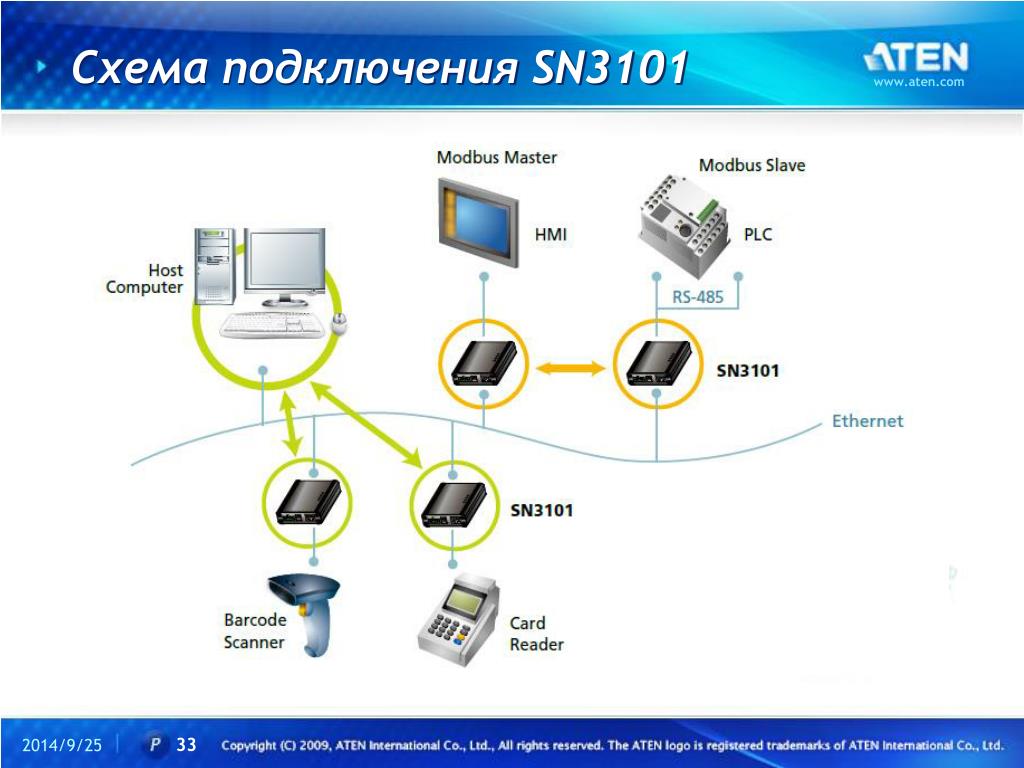

  33. Схема подключения SN3101 www.aten.com

  34. Comparison Table www.aten.com

  35. www.aten.com Power Over the NET™

  36. PN9108 Power Over the NET™ www.aten.com PN9108 8- портовое устройство управления электропитанием Over the NET™ Предоставляет защищенный удаленный контроль IT оборудования • Дистанционное включение\выключение питания каждой единицы посредством TCP/IP и встроенного порта 10/100 Ethernet или локально посредством RS-232 порта • Шлейфовое подключение до 15 переключателей PN9108, создающее возможность управления 128-ю розетками • Доступ через защищенный браузер, Telnet и локальную консоль • Измерение и мониторинг совокупной нагрузки • Защита от перегрузок и восстановление каждого порта • Планирование последовательности включения и выключения портов • Безопасное выключение и перезагрузка для системы Windows • Группирование портов позволяет производить одни и те же действия с указанной пользователем группы портов • Поддержка внешнего модема для OOBC управленияt

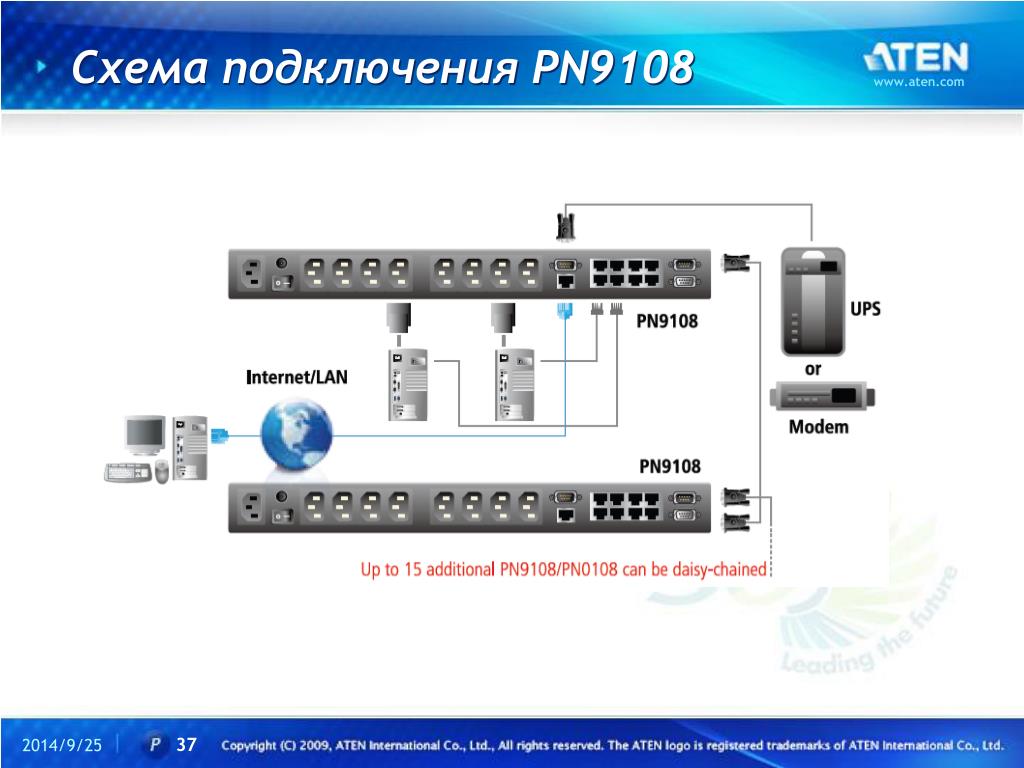

  37. Схема подключения PN9108 www.aten.com

  38. Power Over the NET™ www.aten.com PN0108 8- портовое устройство управления электропитанием Power Over the NET™ • Удаленное управление электропитанием (включение\выключение\перезагрузка) для 8 портов посредством Over the NET™ переключателя или KVM on the NET™ через встроенный RS-232 PON порт • Шлейфовое подключение до 15 переключателей PN9108, создающее возможность управления 128-ю розетками • Защита от перегрузок и восстановление каждого порта • Простая установка и управление через GUI интерфейс

  39. Схема подключения PN0108 www.aten.com

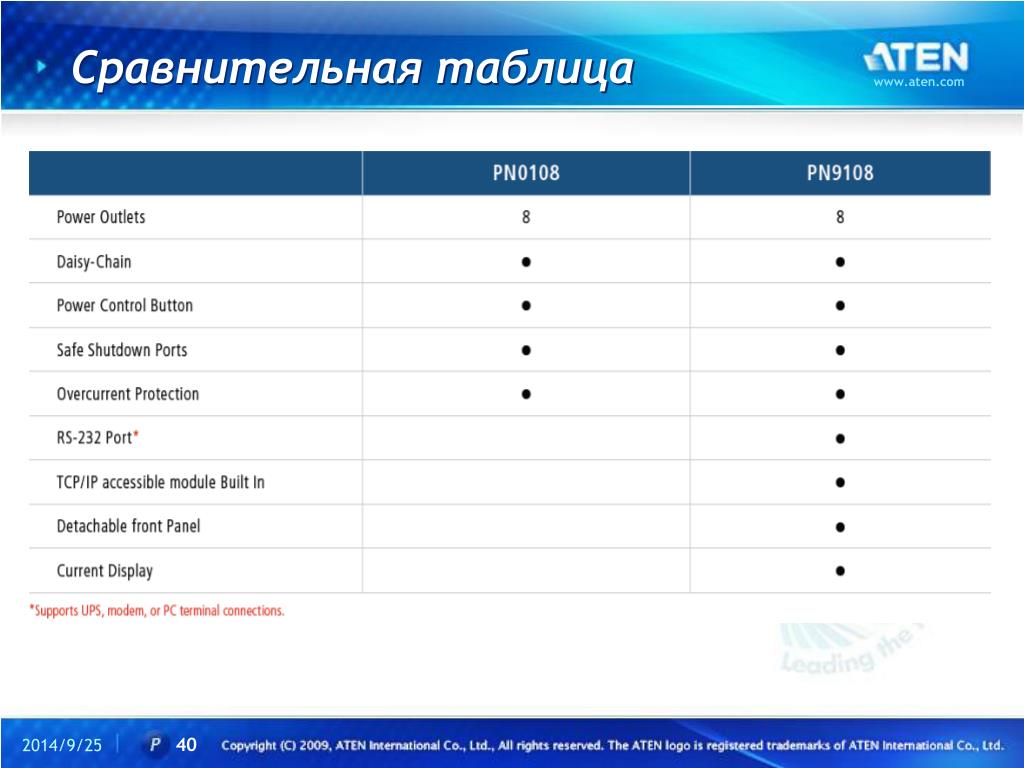

  40. Сравнительная таблица www.aten.com

  41. www.aten.com Экономичные решения Over IP Много серверов - одно недорогое решение

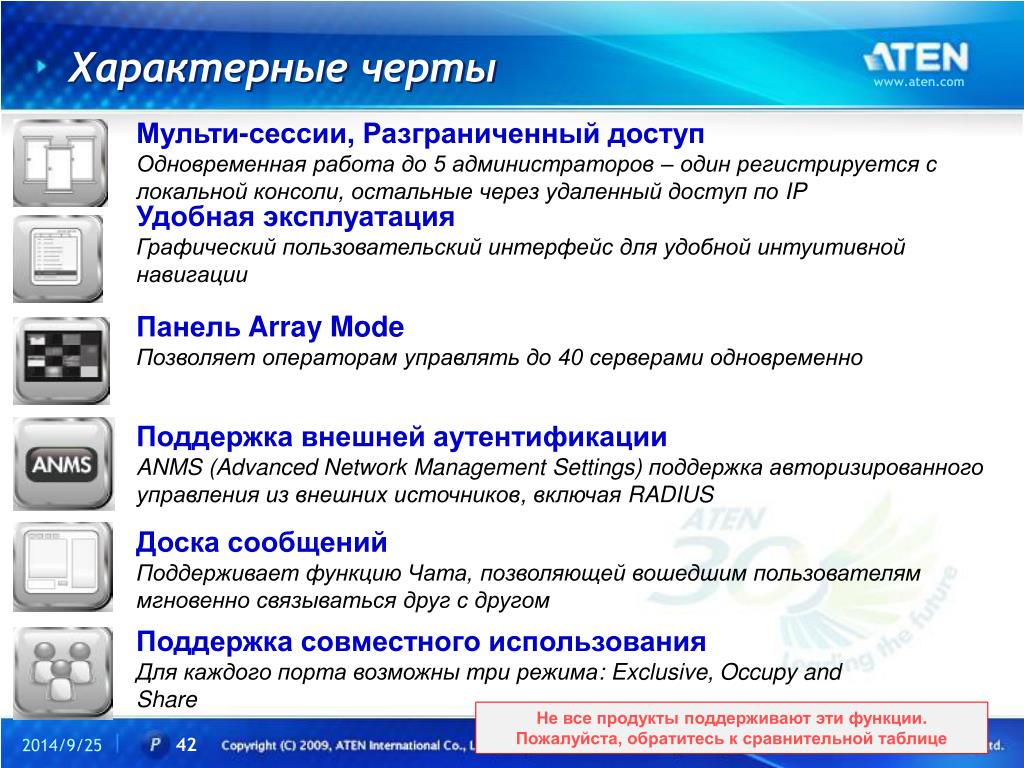

  42. Мульти-сессии, Разграниченный доступ Одновременная работа до 5 администраторов – один регистрируется с локальной консоли, остальные через удаленный доступ по IP Удобная эксплуатация Графический пользовательский интерфейс для удобной интуитивной навигации Панель Array Mode Позволяет операторам управлять до 40 серверами одновременно Поддержка внешней аутентификации ANMS (Advanced Network Management Settings) поддержка авторизированного управления из внешних источников, включаяRADIUS Доска сообщений Поддерживает функцию Чата,позволяющей вошедшим пользователям мгновенно связываться друг с другом Поддержка совместного использования Для каждого порта возможны три режима: Exclusive, Occupy and Share Характерные черты www.aten.com Не все продукты поддерживают эти функции. Пожалуйста, обратитесь к сравнительной таблице

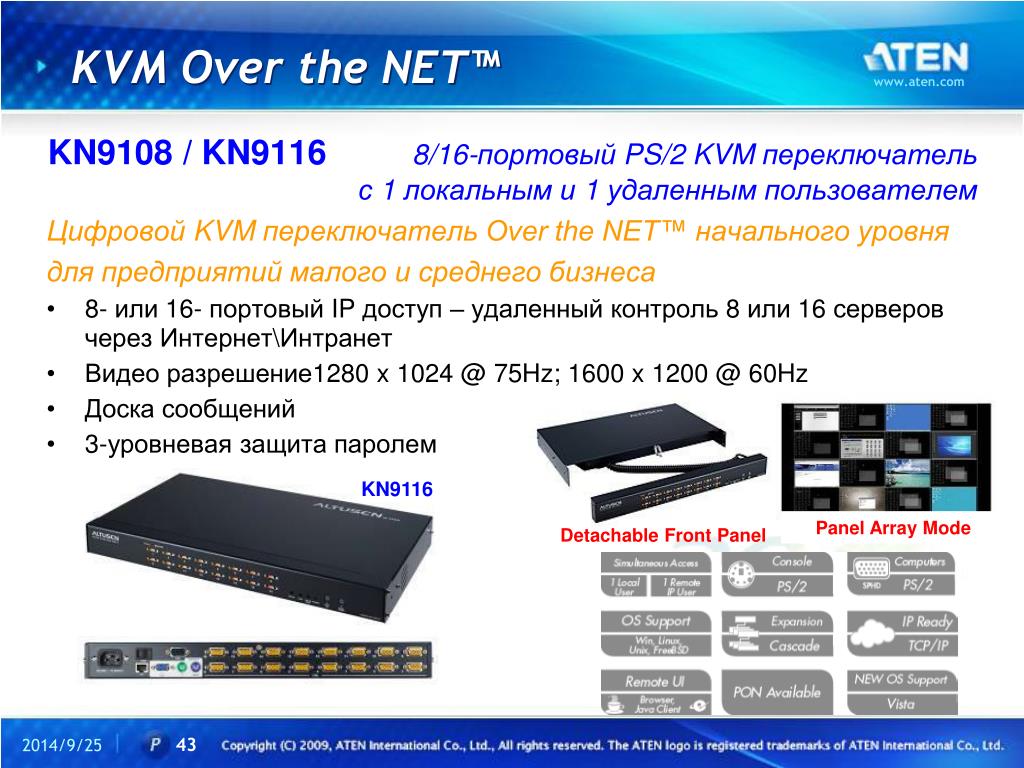

  43. KN9116 Panel Array Mode Detachable Front Panel KVM Over the NET™ www.aten.com KN9108 / KN91168/16-портовый PS/2 KVM переключательс 1 локальным и 1 удаленным пользователем Цифровой KVM переключатель Over the NET™ начального уровня для предприятий малого и среднего бизнеса • 8- или 16- портовый IP доступ – удаленный контроль 8 или 16 серверов через Интернет\Интранет • Видео разрешение1280 x 1024 @ 75Hz; 1600 x 1200 @ 60Hz • Доска сообщений • 3-уровневая защита паролем

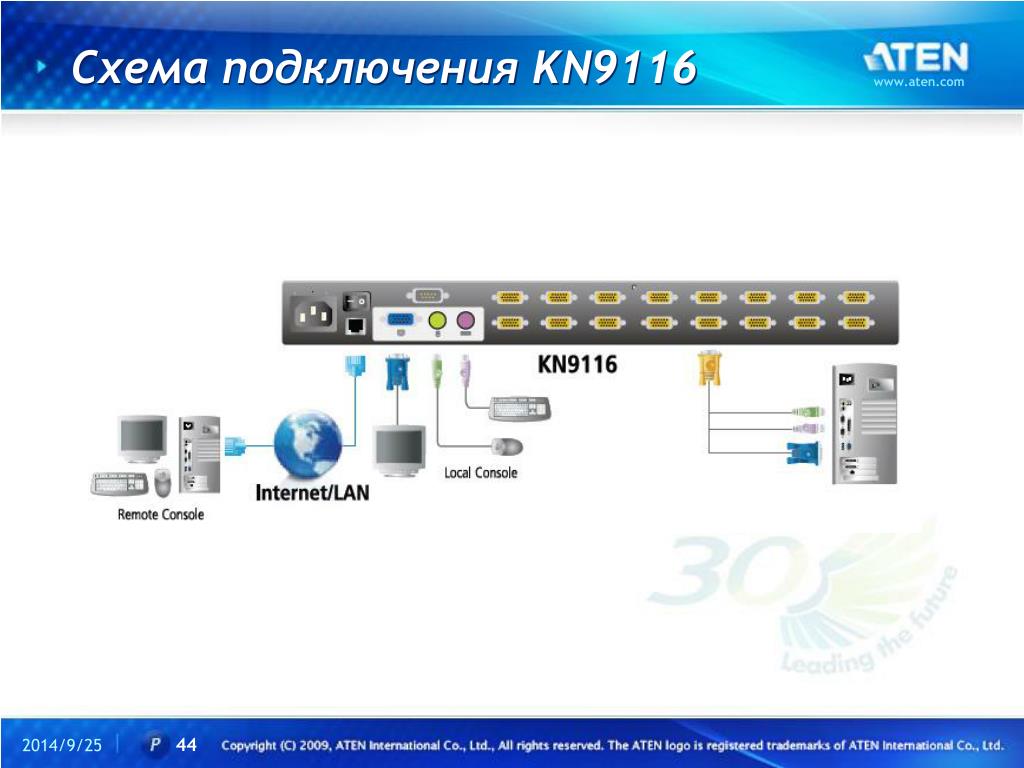

  44. Схема подключения KN9116 www.aten.com

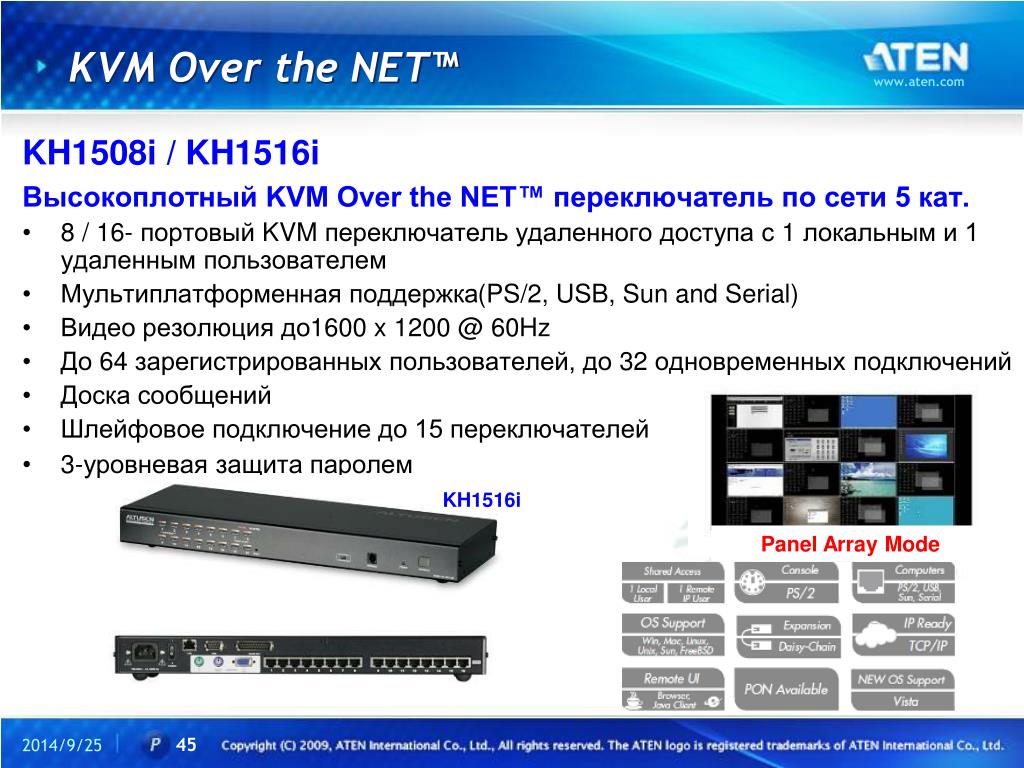

  45. KH1516i Panel Array Mode KVM Over the NET™ www.aten.com KH1508i / KH1516i Высокоплотный KVM Over the NET™ переключатель по сети 5 кат. • 8 / 16- портовый KVM переключатель удаленного доступа с 1 локальным и 1 удаленным пользователем • Мультиплатформенная поддержка(PS/2, USB, Sun and Serial) • Видео резолюция до1600 x 1200 @ 60Hz • До 64 зарегистрированных пользователей, до 32 одновременных подключений • Доска сообщений • Шлейфовое подключение до 15 переключателей • 3-уровневая защита паролем

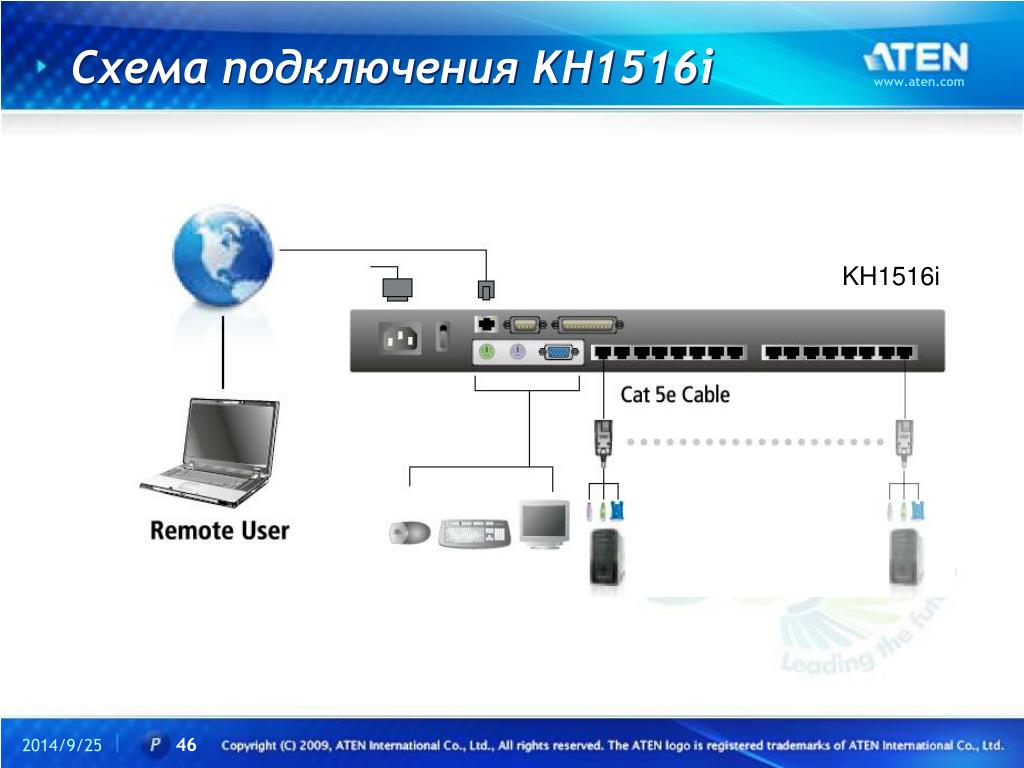

  46. Схема подключения KH1516i www.aten.com KH1516i

  47. PS/2 KVM Adapter Cable USB KVM Adapter Cable (PC / Mac / Sun) Sun Legacy KVM Adapter Cable (with 13W3 port) Кабели для KVM Over the NET™ www.aten.com

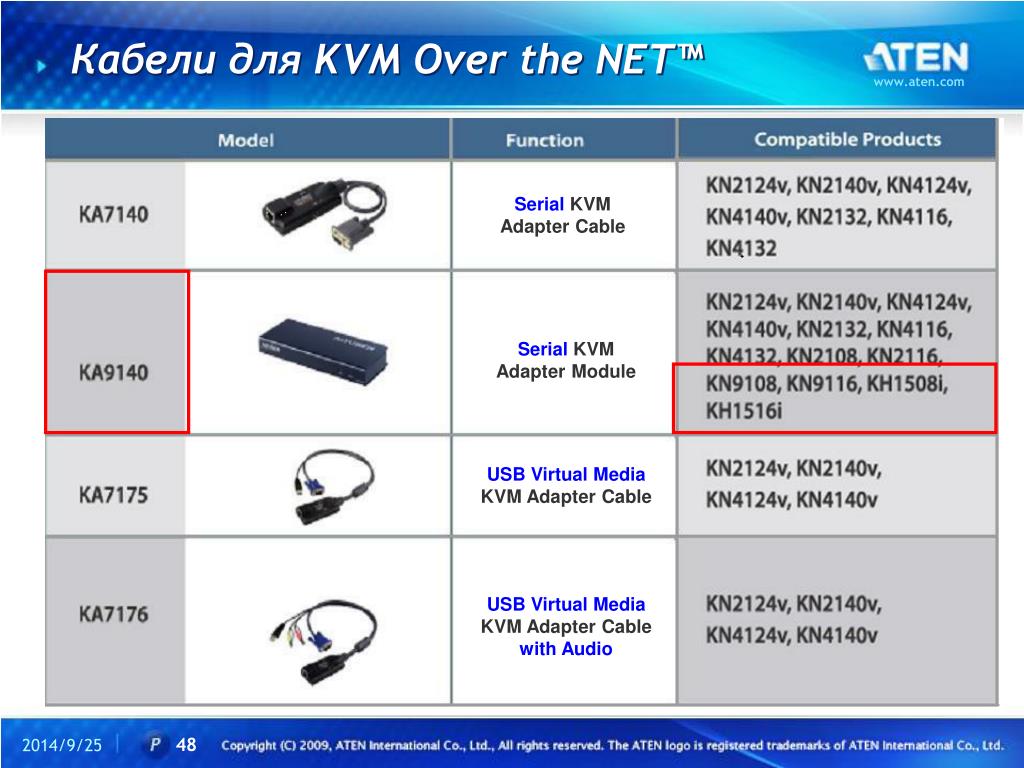

  48. Serial KVM Adapter Cable Serial KVM Adapter Module USB Virtual Media KVM Adapter Cable USB Virtual Media KVM Adapter CablewithAudio USB Virtual Media KVM Adapter CablewithAudio Кабели для KVM Over the NET™ www.aten.com

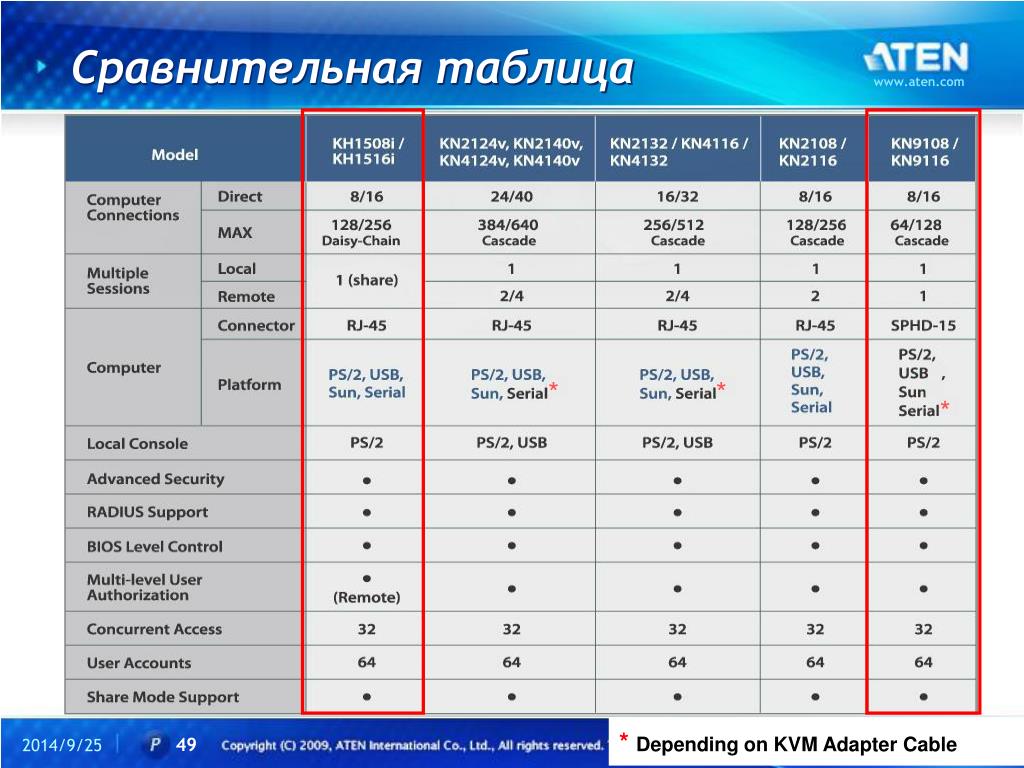

  49. * * * *Depending on KVM Adapter Cable Сравнительная таблица www.aten.com

  50. Сравнительная таблица www.aten.com
