本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。. 14. 楼梯. 14.1 楼梯概述 14.2 钢筋混凝土楼梯 14.3 楼梯的细部构造 14.4 台阶与坡道 14.5 电梯与自动扶梯. 本章内容提要. 14.1.1 楼梯的类型 在建筑物中，为解决垂直交通和高差，常采用以下措施：坡道 、台阶 、楼梯 、电梯 、自动扶梯 、爬梯。 常见的楼梯类型有： （ 1 ） 按使用性质分 ，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。
E N D

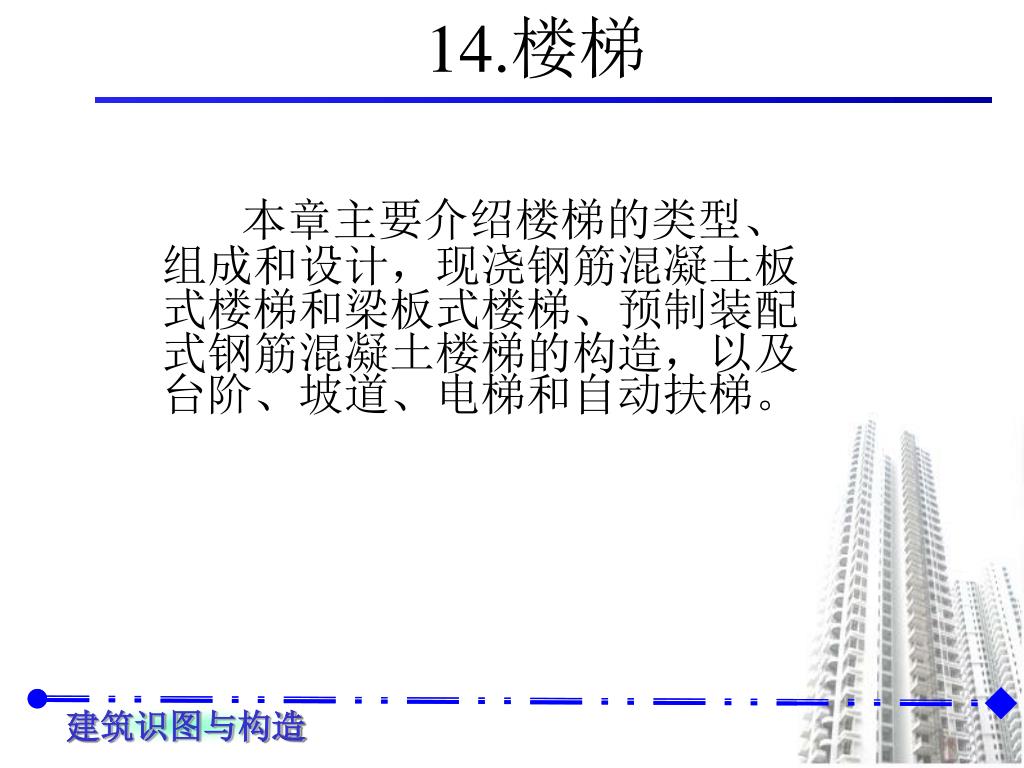

本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。 14.楼梯
14.1 楼梯概述 14.2 钢筋混凝土楼梯 14.3 楼梯的细部构造 14.4 台阶与坡道 14.5 电梯与自动扶梯 本章内容提要
14.1.1 楼梯的类型 在建筑物中，为解决垂直交通和高差，常采用以下措施：坡道 、台阶 、楼梯 、电梯 、自动扶梯 、爬梯。 常见的楼梯类型有： （1）按使用性质分，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。 （2）按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。 （3）按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、剪刀式、弧形和螺旋式等（图14.1）。 （4）按位置分，有室内楼梯和室外楼梯等。 14.1 楼梯概述
楼梯一般由楼梯 段、平台和栏杆扶手 三部分组成。 14.1.2 楼梯的组成 图14.2 楼梯的组成
（1）楼梯段 设有踏步和梯段板（或斜梁）供层间上下行走的通道构件称为梯段。 踏步又由踏面和踢面组成；梯段的坡度由踏步的高宽比确定。 （2）平台 平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。 （3）栏杆（或栏板）扶手 栏杆扶手是设在楼梯段及平台临空边缘的安全保护构件，以保证人们在楼梯处通行的安全。
在建筑物中，布置楼梯的房间称为楼梯间。楼梯间有开敞式、封闭式和防烟楼梯间之分（图14.3）。在建筑物中，布置楼梯的房间称为楼梯间。楼梯间有开敞式、封闭式和防烟楼梯间之分（图14.3）。 开敞式楼梯间 封闭式楼梯间 防烟楼梯间图 14.3 楼梯间的形式
14.1.3.1 楼梯的设计要求 （1）楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。 （2）楼梯在建筑中的位置应方便到达，并有明显的标志。 （3）楼梯一般均应设置直接对外出口，并与建筑入口关系密切、连接方便。 （4）建筑物中设置的多部楼梯应有足够的通行宽度、合适的坡度和疏散能力，符合防火疏散和人流通行要求。 （5）由于采光和通风的要求，通常楼梯沿外墙设置，可布置在朝向较差的一侧。 （6）在建筑剖面设计中，要注意楼梯坡度和建筑层高、进深的相互关系，也要安排好人们在楼梯下出入或错层搭接时的平台标高。 14.1.3 楼梯的设计
（1）楼梯坡度 楼梯坡度一般为20°~45°，其中以30°左右较为常用。楼梯坡度的大小由踏步的高宽比确定。 （2）踏步尺寸 通常踏步尺寸按下列经验公式确定： 2h+b=600~620mm 在设计踏步尺寸时，由于楼梯间进深所限，当踏步宽度较小时，可采用踏面挑出或踢面倾斜的办法，以增加踏步宽度(图14.4）。 14.1.3.2 楼梯的尺寸要求
（3）梯井 两个梯段之间的空隙叫梯井。公共建筑的梯井宽度应不小于150mm。 （4）梯段尺寸 梯段宽度是指梯段外边缘到墙边的距离，它取决于同时通过的人流股数和消防要求。有关的规范一般限定其下限（图14.5）。 （5）平台宽度 中间平台和楼层平台的宽度均应等于或大于楼梯段的宽度。 在开敞式楼梯中，楼层平台宽度可利用走廊或过厅的宽度，但为防止走廊上的人流与从楼梯上下的人流发生拥挤或干扰，楼层平台应有一个缓冲空间，其宽度不得小于500mm（图14.6）。
图14.5 楼梯梯段和平台的通行宽度（a）单人通过；（b）双人通过；（c）多人通过； （d）特殊需要
（6）栏杆扶手高度 扶手高度是指踏步前缘线至扶手顶面之间的垂直距离,一般为900mm。供儿童使用的楼梯扶手高度多取500~600mm。 (图14.7)。 （7）楼梯的净空高度 楼梯的净空高度是指平台下或梯段下通行人时的竖向净高。平台下净高应与房间最小净高一致，即平台下净高不应小于2000mm；梯段下净高由于楼梯坡度不同而有所不同，其净高不应小于2200mm（图14.8 ）
梯段处 顶层平台处安全栏杆 图14.7 栏杆扶手高度
当在底层平台下做通道或设出入口，楼梯平台下净空高度不能满足2000mm的要求时，可采用以下办法解决：当在底层平台下做通道或设出入口，楼梯平台下净空高度不能满足2000mm的要求时，可采用以下办法解决： （1）将底层第一跑梯段加长，底层形成踏步级数不等的长短跑梯段。(图14.9(a)) （2）各梯段长度不变，将室外台阶内移，降低楼梯间入口处的地面标高。 (图14.9(b)) （3）将上述两种方法结合起来。 (图14.9(c)) （4）底层采用直跑梯段，直达二楼。 (图14.9(d))
（a）将双跑梯段设计成“长短跑”；（b）降低底层平台下室内地面标高；（c）前两种相结合； （d）底层采用直跑梯段 图14.9 底层平台下做出入口时满足净高要求的几种方式
（1）根据楼梯的性质和用途，确定适宜的坡度、踏步高h和踏步宽b。（1）根据楼梯的性质和用途，确定适宜的坡度、踏步高h和踏步宽b。 （2）根据通过的人数和楼梯的开间尺寸，确定楼梯间的梯段宽度B。 （3）确定踏步数量。 （4）确定每个梯段的踏步数。 （5）由已确定的踏步宽b确定楼梯段的水平投影长度[L1=(n-1)b]。 （6）由开间净宽度B，确定楼梯段的净宽度B1，B2为梯井宽。 （7）确定平台宽度L2，L2≥B1(图14.10）； （8）若底层平台下要求通行时，可将室外台阶内移，以增加平台下的空间尺寸。也可以将首层第一跑楼梯加长，提高平台高度。 14.1.3.3 楼梯的设计
[例14.1]某建筑物开间3300mm，层高3300mm，进深5100mm，开敞式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外侧为240mm，内侧为120mm；室内外高差450mm。楼梯底层平台下无通行要求。试设计该建筑物的楼梯。[例14.1]某建筑物开间3300mm，层高3300mm，进深5100mm，开敞式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外侧为240mm，内侧为120mm；室内外高差450mm。楼梯底层平台下无通行要求。试设计该建筑物的楼梯。 解：（1）本题为开敞式楼梯间，初步确定b=300mm，h=150mm。选双跑双折式楼梯。 （2）确定踏步数n n=H/h=3300/150=22步 由于22步超过每跑楼梯的最多允许步数18步，故采用双跑。每跑踏步数为22÷2=11步。
（3）确定梯段的水平投影长度L1 L1=(n-1)b=（11-1）×300=3000mm （4）确定梯段净宽度B1，取梯井宽度B2=160mm，则 B1=(B-B2)÷2=（3300-2×120-160）÷2=1450mm （5）确定休息板宽度L2，取L2=1450+150=1600mm。 （6）校核 进深净尺寸L=5100-120+120=5100mm L-L1-L2=5100-3000-1600=500mm 结论为合格。 （7）画楼梯的平面、剖面草图(图14.11）。
[例14.2]某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外侧为240mm，内侧为120mm；室内外高差750mm。楼梯间底部有出入口，门高2000mm。设计该建筑的楼梯。[例14.2]某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外侧为240mm，内侧为120mm；室内外高差750mm。楼梯间底部有出入口，门高2000mm。设计该建筑的楼梯。 解：（1）本题为封闭式楼梯间，层高为2700mm，初步确定步数为16步。 （2）踏步高度h=2700÷16=168.75mm，踏步宽度b取260mm。 （3）由于楼梯间下部通行人，故取第一跑步数多、第二跑步数少的两跑梯段。步数多的第一跑取9步，第二跑取7步。二层以上则各取8步
（4）确定梯段宽度B1。根据开间净尺寸确定：2700-2×120=2460mm，取梯井为160mm，梯段宽B1=（2460-160）÷2=1150mm。（4）确定梯段宽度B1。根据开间净尺寸确定：2700-2×120=2460mm，取梯井为160mm，梯段宽B1=（2460-160）÷2=1150mm。 （5）确定休息平台板宽度L2，取L2=1150+130=1280mm。 （6）计算梯段水平投影长度，以最多步数的一段为准。 L1=260×（9-1）=2080mm （7）校核 进深净尺寸：5100-2×120=4860mm； 4860-1280-2080-1280=220mm（这段尺寸可以放在楼层处） 高度尺寸：168.75×9=1518.75mm
室内外高差750mm中，700mm用于室内，50mm用于室外。室内外高差750mm中，700mm用于室内，50mm用于室外。 1518.75+700=2218.75mm＞2000mm，可以满足开门及梁下通行高度至少在1950mm以上的基本要求。 （8）画楼梯平面、剖面草图（图14.12)
1.楼梯类型较多，一般按使用性质、主要承重结构所用材料、按平面形式、位置等进行分分类。1.楼梯类型较多，一般按使用性质、主要承重结构所用材料、按平面形式、位置等进行分分类。 2.楼梯由梯段、平台、栏杆扶手三部分组成。 3.楼梯的尺度分为平面尺度和剖面尺度，应重点掌握。 4.现浇钢筋混凝土楼梯的结构形式有板式楼梯、梁板式楼梯、现浇梁悬臂式楼梯、现浇扭板式楼梯。 小结
14.2.1 现浇整体式钢筋混凝土楼梯 现浇式钢筋混凝土楼梯又称整体式钢筋混凝土楼梯，是指在施工现场将楼梯段、楼梯平台等构件支模板、绑扎钢筋和浇筑混凝土而成。 这种楼梯整体性好，刚度大，对抗震较为有利。但施工速度慢，模板耗费多，施工周期长，且受季节限制，多用于楼梯形式复杂或抗震要求较高的建筑中。 14.2 钢筋混凝土楼梯
（1）板式楼梯 板式楼梯一般由梯段板、平台梁、平台板组成。（图14.13) （2）梁板式楼梯 梁板式楼梯一般由梯段板、斜梁、平台梁、平台板组成。 斜梁的结构布置有双斜梁和单斜梁之分。（图14.14)
图14.13 现浇钢筋混凝土双跑板式楼梯 （a）有平台梁板式楼梯；（b）无平台梁板式楼梯
图14.14 现浇钢筋混凝土双跑梁板式楼梯 （a）单斜梁式梯段；（b）双斜梁式梯段
斜梁在下面时可布置在一侧（单梁式)、两侧（双梁式）或中部（梁悬臂式）。（图14.15)斜梁在下面时可布置在一侧（单梁式)、两侧（双梁式）或中部（梁悬臂式）。（图14.15) 斜梁布置在侧面时有正梁式（明步）、反梁式（暗步）两种做法。 明步做法是指斜梁在踏步板下面露出一部分，且踏步外露，这种做法梯段形式较为明快，但在板下露出的梁其阴角容易积灰（图14.16（a)) 暗步做法是指斜梁上翻包住踏步板，梯段底面平整且可防止污水污染梯段下面。但凸出的斜梁将占据梯段一定的宽度（图14.16（b))
图14.15 梁板式楼梯 （a）斜梁设在梯段一侧；（b）斜梁设在梯段两侧；（c）斜梁设在梯段中部
图14.16 梁板式楼梯 （a）明步梯段；（b）暗步梯段
预制装配式钢筋混凝土楼梯是将楼梯的组成构件在工厂或工地现场预制，然后在施工现场拼装而成。预制装配式钢筋混凝土楼梯是将楼梯的组成构件在工厂或工地现场预制，然后在施工现场拼装而成。 这种楼梯施工进度快，节省模板，现场湿作业少，施工不受季节限制，有利于提高施工质量。但预制装配式钢筋混凝土楼梯的整体性、抗震性能以及设计灵活性差，故应用受到一定限制。 14.2.2 预制装配式钢筋混凝土楼梯
（1）小型构件装配式钢筋混凝土楼梯 小型构件装配式钢筋混凝土楼梯一般将楼梯的踏步和支承结构分开预制。 预制踏步的断面形式多为一字形、L形和三角形三种(图14.17）。 根据梯段的构造和预制踏步的支承方式不同，小型构件装配式楼梯可分为墙承式、梁承式、悬挑式三种形式。 ①墙承式楼梯 由踏步板、平台板两种预制构件组成，整个楼梯段由一个个单独的一字形或L形踏步板两端支承在墙上形成，省去了平台梁和斜梁。 当用于双跑双折楼梯时，楼梯间中间梯井位置需加砌一道砖墙(图14.18）。
②梁承式楼梯 一般由踏步板、斜梁、平台梁和平台板四种预制构件组成。踏步板两端支承在斜梁上，斜梁支承在平台梁上(图14.19）。 ③悬挑式楼梯 由踏步板、平台板两种预制构件组成。踏步板一端依次砌在墙内，另一端悬空，也可采用现浇斜梁悬挑(图14.20） 。
图14.19 梁承式楼梯 （a）三角形踏步板、矩形断面斜梁； （b）L形踏步板、锯齿形梯段斜梁
（2）中型构件装配式钢筋混凝土楼梯 中型构件装配式钢筋混凝土楼梯一般是将楼梯分成梯段板、平台板、平台梁三类构件预制拼装而成。梯段按结构形式不同，有板式梯段和梁板式梯段(图14.21） 。 （3）大型构件装配式钢筋混凝土楼梯 大型构件装配式钢筋混凝土楼梯是将梯段板和平台板预制成一个构件，梯段板可连一面平台，也可连两面平台。 按结构形式不同，有板式楼梯和梁板式楼梯两种(图14.22） 。
图14.21 中型构件装配式楼梯（a）上下梯段齐步并埋步；（b）上下梯段错一步；（c）上下梯段齐步不埋步；（d）上下梯段错多步
图14.22 大型构件装配式楼梯 （a）板式楼梯；（b）梁板式楼梯
（1）梯段或斜梁下条形基础连接 当建筑物为墙承重结构时，梯段或斜梁下多采用条形基础（图14.23）。基础材料与墙下基础协调。 对于预制装配式楼梯，当底层两梯段不等长时，为减少预制梯段（或斜梁）的种类，可仍采用等跑的标准梯段（或斜梁），下部用砖砌或现浇混凝土踏步接到地面上（图14.24）。 （2）梯段或斜梁下基础梁（或平台梁）连接 当建筑物为柱承重结构时，梯段或斜梁下多采用基础梁（或平台梁）连接（图14.25），梁型同平台梁，构造简单、施工方便。但应注意基础梁顶面标高，避免梁顶面露出或高于地面。 14.2.3 楼段或斜梁与基础的连接处理
14.3.1 踏步面层及防滑构造 14.3.1.1 踏步面层 楼梯踏步要求面层耐磨、防滑、易于清洁，构造做法一般与地面相同，如水泥砂浆面层、水磨石面层、缸砖贴面、大理石和花岗岩等石材贴面、塑料铺贴或地毯铺贴等(图14.26）。 14.3 楼梯的细部构造 图14.26 踏步面层构造
