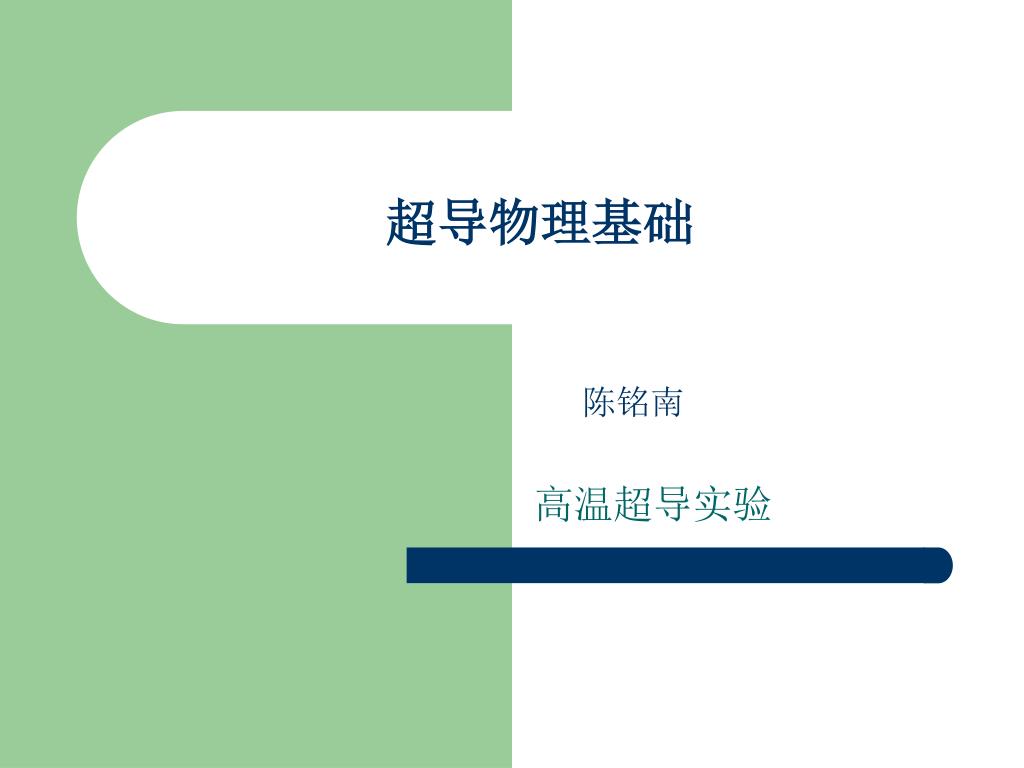

  1. 超导物理基础 高温超导实验 陈铭南

  2. 超导特性发现于1911年：4.2K • 临界温度提高很慢：75年后达23.2K.1988年：110K（2年：100度）1989年中国科技大学刘宏宝研制的超导材料达130K1993年3月北大郭建栋教授，制备成功了134K样品目前超导体的临界温度约150K

  3. 超导基本特性： • 从材料区分：低温超导材料（液氦温区）：金属。高温超导（液氮温区）：高温氧化物超导体。 • 超导基本特性： • 1.零电阻特性 超导体零电阻观察与测量： （1）一超导环置一磁场中，然后冷却使之转变成超导态，快速撤去磁场。产生感应电流。

  4. 零电阻现象 • 2.使样品通一恒定电流，测量其阻值随温度变化。测阻（难）与测温。 定义：通常把外部条件(磁场、电流、应力等）维持在足够低值时电阻突然变为零的温度称为超导临界温度TC。

  5. 液氮温区高温超导体特性 1.零电阻率（现象）：相变:电阻、磁化率、热电势、比热容、热导率等都有明显的变化。 临界温度Tc以下电阻为零。 由正常态向超导态过度称转变宽度：ΔTc. ΔTc：取决于材料的纯度和晶格的完整性。 理想样品的ΔTc

  6. 完全抗磁性：迈斯纳（Meissner)效应 • 问题：先降温？先加磁场？ • 理想导体：在磁场下降温，磁通不变。 • 超导体：与过程无关。 • 仅仅没有电阻的假想金属称做理想导体。 • 超导体置于外加磁场时，磁通不能穿透。 • 超导体内磁感应强度始终为零（B=0）

  7. 迈斯纳（Meissner)效应: • 完全抗磁性是独立于零电阻特性的基本属性。 • 零电阻特性是迈斯纳（Meissner)效应的必要条件。 • 磁悬浮实验演示： • 难以给出定量结果。 • 抗磁性：需测量样品的磁化率随温度的关系。

  8. 超导物理理论基础: • 二流体模型和伦敦方程:自由电子气部分“凝聚”:粗糙 • BCS理论:电子库柏对.不能解释30K以上超导现现象.(金属\30K为禁区).

  9. 二流体模型:(低温超导) • 二流体模型和伦敦方程: • 自由电子气：相变。 • 速度“凝聚” • 电子比热容比：正常态（线性），超导态：指数变化。 • 伦敦第一方程：零电阻 • 伦敦第二方程：迈斯纳效应

  10. BCS理论:(Bardeen,Cooper,Schrieffer) • 理论——高深的量子力学和许多数学知识。 • 两个电子－电子库柏对－超导电流。 • 晶格振动的热运动—拆散库柏对 • 不能解释30K以上超导现现象.(金属：30K为禁区).

  11. 国际制冷学会（IIR）1971年： • 对0°以下称为低温，温区进行划分（向全世界建议）： • T>120K 为冷冻温区 • 120K>T>0.3K 为低温温区 • T<0.3K 为超低温温区

  12. 一.冷冻温区的主要制冷手段（T>120K） • 1.基于相变原理的制冷:R12:-30°,R14:-128°.电冰箱,空调等. • 2.电制冷:利用半导体材料的珀尔帖效应,可以取得制冷效果.医学,生物学:降温帽,白内障摘除器等.

  13. 二.低温温区的主要制冷手段:（ 120K>T>0.3K ） • 1.等焓节流:80K左右. • 2.等熵膨胀-等焓节流:20K:液态氢,4.2K的液态氦. • 3.对低温液体抽气降温.例如:液氦:0.8K,0.3K.

  14. 三.超低温温区的获得:（ T<0.3K ） • 1.磁制冷:0.001K—核自旋去磁:5×10-8K. • 2.帕末朗丘克制冷(Pomeran-Chuk):0.001K • 3.3He-4He稀释制冷.

  15. 几种常用的温度计 • 温 度 计 测温属性 • 定容气体温度计 压强 • 定压气体温度计 体积 • 铂电阻\半导体温度计 电阻 • 热电偶温度计 热电动势 • 液体温度计 液柱长度

  16. 液体温度计测温范围 • 液体 温度测量范围 • 水银 -30~+300 • 酒精 -80 ~80 • 甲苯 -80~+110 • 乙醇 -80~+80 • 煤油 0~+300 • 石油醚 -120+20

  17. 铂电阻、半导体、热电偶温度计 • 铂电阻：在63K到室温具有线性关系，电阻正比于温度。不严格逞线性。（查公式与表） • 半导体：有正、负两种温度系数。大部分温区中，具有负的温度系数（与金属不同）。温度越高电阻越低。 • 不同材料半导体：硅、锗、碳、渗碳玻璃电阻、热敏电阻等。温-阻关系不同，不同温区不同。 • 塞贝克效应：由两种不同金属连接，两接点在不同温度下(参考点)，形成热电偶电动势。

  18. 高温氧化物超导体特性 • 1.高温超导材料正常态电阻率在很大温度范围内逞线性关系. • 2.霍尔系数 随温度的上升而单调下降. • 3.超导能隙的各向异性 • 4.电子-电子关联性:可能是高温超导的主要支配原因

  19. 高温超导材料的研制 • 1.机械热加工法. • 2.混合法. • 3.照射法:放射性照射,改善超导特性 • 4.蒸气淀积法 • 5.脉冲准分子激光法

  20. 液氮特性： • 液氮:沸点77.36K、进出注意事项、样品与液氮。 • 液氮不能完全密封：漏热升温升压 • 防止冻伤. • 运输与安放.

  21. 高温超导仪： • 低温恒温器（样品室）： • 样品研制：高温烧结与碾磨、样品安装：四端接法：金属铟压接。 • 样品温度。

  22. 测温与控温： • 铂电阻温度计、硅二极管温度计测温: • 铜-康铜温差电偶：需有一参考端，伸入液氮浸没。实验中有两个：一个为液面计；另一个为温度计。 • 25欧姆锰铜加热器线圈的紫铜恒温块:导热性能好.

  23. 铂电阻和硅二极管测量： • 单一恒流源。四端接法、标准电阻。测电压. 铂：标准电阻100欧姆，恒流1mA,内置10uv,4 ½数字表(已经标定:公式 • 硅二极管：标准电阻10K欧姆，恒流100uA，内置100uv,4 ½数字表。 • 测量确定紫铜恒温块的温度。

  24. 四引线法测量超导样品电阻 • 恒流源: • 样品电压：标准电阻： • 为消除乱真电动势,设立电流反向开关. • 外接灵敏度为1uv的51/2直流数字电压表：测量标准电阻和样品上的电压

  25. 温差热电偶 • 定点液面计-温差热电偶 • 实验中有两个：一个为液面计；另一个为温度计。 • 参考点：同在液氮中，作液面计的另一端在紫铜恒温块与下档板中间。作温度计的另一端在紫铜恒温块上。

  26. 电控制仪： • 19芯连接电缆。 • 恒流、四端接法、标准电阻、铂电阻、半导体二极管（硅管）、热电偶、测温与控温（加热器）、四位半数字表。

  27. 实验内容 • 测量室温.-铂与硅二极管. • 安装低温恒温器:液氮倒入:多少?怎样倒?以下档板刚好接触液面计为准. • 使样品下降至液面计指示为零:热电偶无温差.:高度. • 测量温度与样品电势.:降温速率控制..开始:可约每5分钟测量一次,超导转变时可约每0.5分钟测一次. • 样品电阻为零时,正反向应一致.确定起始与

  28. 作业: • 1.金属低温超导理论中,最基本的出发点是什么?试用BCS理论及二流体模型解释超导电性. • 2.超导磁悬浮是什么效应的直接结果?试描述上海磁悬浮列车工作原理. • 3.超导样品的国际与国内研制近况如何？

  29. 超导应用: • 一.强电磁方面的应用 • (1)磁悬浮列车(2)磁流体发电(3)超导磁分离技术 • 二.弱电磁方面的应用 • (1)超导磁梯度计对人脑功能的研究(2)超导计算机(3)超导重力仪

  30. 测量注意事项: • 所有测量必须在同一次降温过程中完成. • 恒流源不可开路,稳压电源不可短路. • 在总电源打开前:各分电源均应处在断开状态.加热器的电压应处于零. • 实验结束,样品拉杆移出低温容器,液氮需回收.

  31. 结束！

  32. 超导体临界温度测试 • 1911年荷兰物理学家卡麦林•翁纳斯发现： • 水银稍低于4.2K时,其电阻急剧地下降到0. • 超导电性的两个最基本特征: • 1.以零电阻为特征的金属态命名:超导态. • 2.磁通密度为0,完全抗磁性(Meissner效应)

  33. 常用低温温度计: • 1.实用温度计: 铂,半导体,P-N二极管,热电偶等. • 2.热力学温度计:定容气体温度计. • 3.半热力学温度计:蒸汽压温度计. • 例:1.铂,半导体、热电偶温度计 • 2.西蒙气体温度计 • 3.蒸汽压温度计

  34. 热电偶温度计 • 汤姆孙效应：同一种金属，两端有温度差，电子云在温度不均匀时的热扩散形成电动势。外加电流，可有吸热与放热 • 珀耳帖效应：两种不同金属接触面处，由不同金属的自由电子的数密度不同形成电动势。 • 塞贝克效应：由两种不同金属连接，两接点在不同温度下，形成热电偶电动势。

  35. 西蒙气体温度计 • 构造：1.感温泡.2.压力传感器.3.连结毛细管(抽真空:10-1帕,充氦气) • 测量原理:PVm=RT

  36. 低温气体液化成功 • 1877年液化了氧，获得了-183°的低温。 • 随后，氮气、氢气、氦气相继液化成功。
