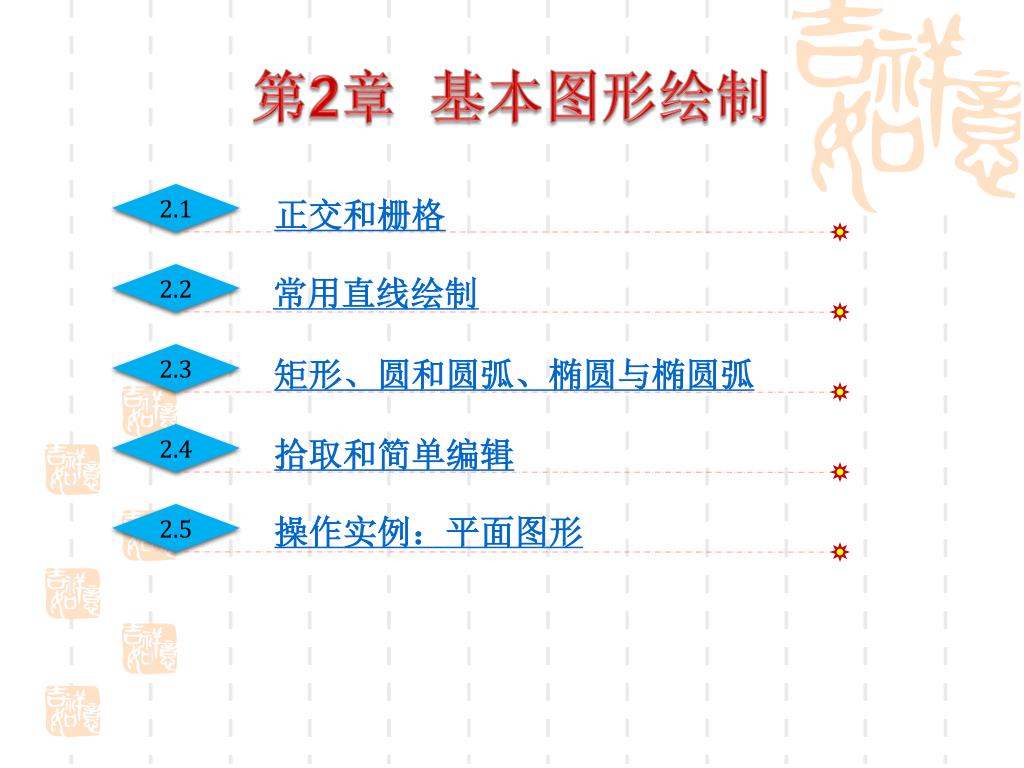

  1. 第2章 基本图形绘制 2.1 2.2 2.3 2.4 2.5 正交和栅格 常用直线绘制 矩形、圆和圆弧、椭圆与椭圆弧 拾取和简单编辑 操作实例:平面图形

  2. 2.1 正交和栅格 • 2.1.1 正交模式 • 一旦切换成“正交”模式时,状态栏上的“正交”文字按钮显示为按下去的状态(蓝色底)。此时绘图操作只能沿水平或垂直方向移动或画图。 图2.1 正交模式打开后绘制垂直中心线的过程

  3. 2.1.2 栅格和捕捉 • 1.栅格和捕捉设置 • 要使用捕捉和栅格,首先应在CAXA电子图板中设置它们的参数值,其命令方式有: • 按钮:“工具”→“选项”→“捕捉设置”图标。 • 菜单:在状态栏上最右侧的捕捉状态(默认为“智能”)名称上右击鼠标,从弹出的快捷菜单中选择“设置”命令。 • 执行命令后,弹出如图2.2所示的“智能点工具设置”对话框。 图2.2 “智能点工具设置”对话框的“捕捉和栅格”页面

  4. 2.1.2 栅格和捕捉 • 2.栅格和捕捉启动 • “捕捉和栅格”参数设置后,还必须通过下列方式来启动“捕捉和栅格”功能模式: • 对话框:在“智能点工具设置”对话框中的右部分的上方(见图2.2),有一个“当前模式”组合框。当“捕捉和栅格”设置后,从“当前模式”组合框中选择“栅格”模式后,单击“确定”按钮,“捕捉和栅格”设置才会立即有效。即“捕捉和栅格”在“栅格”模式下有效。 • 按钮:单击状态栏中最右侧点捕捉方式的文本按钮,从弹出的下拉菜单中选择“栅格”模式。 • 键盘:按功能键【F6】,将“当前模式”切换到“栅格”模式时,“捕捉和栅格”设置才会有效。

  5. 2.1.3 操作体验:直线绘矩形 • 1.坐标输入 • (1)在“常用”→“基本绘图”功能区面板中,单击直线图标,启动直线命令,此时操作提示为“第一点(切点,垂足点):”,按【Alt+2】组合键,将立即菜单“2”中的“单根”切换成“连续”,即将立即菜单切换为。 • (2)在绘图区中大致靠近位置单击鼠标左键,则确定了直线段的第一点。此时,操作提示变为“第二点(切点,垂足点):”。依次输入(表示【Enter】键): • @40<0 • @30<90 • @-40<0(或40<180) • @-30<90(或30<270) • (3)右击鼠标、按【Enter】键或按【Esc】键,结束当前画直线的操作。

  6. 2.1.3 操作体验:直线绘矩形 • 2.正交绘图 • (1)按【Space】键重复刚才的画线命令,保留当前默认的立即菜单。此时操作提示为“第一点(切点,垂足点):”。 • (2)在绘图区中大致靠左位置单击鼠标左键,确定了直线段的第一点。此时操作提示变为“第二点(切点,垂足点):”。 • (3)通过功能键【F8】键切换,打开正交模式。将光标向右移动后,输入“40”,并按【Enter】键。将光标向上移动后,输入“30”,并按【Enter】键。将光标向左移动后,输入“40”,并按【Enter】键。将光标向下移动后,输入“30”,并按【Enter】键。 • (4)右击鼠标、按【Enter】键或按【Esc】键,结束当前画直线的操作。

  7. 2.1.3 操作体验:直线绘矩形 • 3.栅格捕捉 图2.3 捕捉和栅格设置的结果

  8. 2.1.3 操作体验:直线绘矩形 图2.4 在捕捉栅格模式下绘制

  9. 2.2 常用直线绘制 • 2.2.1 直线命令 • 为了适应各种情况下绘制直线的需要,CAXA电子图板提供了“两点线”、“角度线”、“角等分线”(以后再讨论)和“切线和法线”等直线生成方式,且每种直线生成方式都可以单独执行,如表2.1所示,便提高绘图效率。 表2.1 “直线”子命令直接方式

  10. 2.2.1 直线命令 (1)输入命令“Line”并按【Enter】键或单击“常用”→“基本绘图”面板上的直线图标,启动画直线命令。从显示的立即菜单“1”进行切换。这里将其称为立即菜单方式,如图2.5(a)所示。 (2)单击“常用”→“基本绘图”面板上的“直线”图标 右侧的下拉按钮,从弹出的下拉选项中选择要执行的直线命令。这里将其称为图标下拉方式,如图2.5(b)所示。 (3)单击菜单按钮,从弹出的主菜单中选择“绘图”→“直线”菜单下的各个子菜单,这里将其称为主菜单命令方式,如图2.5(c)所示。

  11. 2.2.1 直线命令 (a) (b) (c) 图2.5 “直线”的命令方式

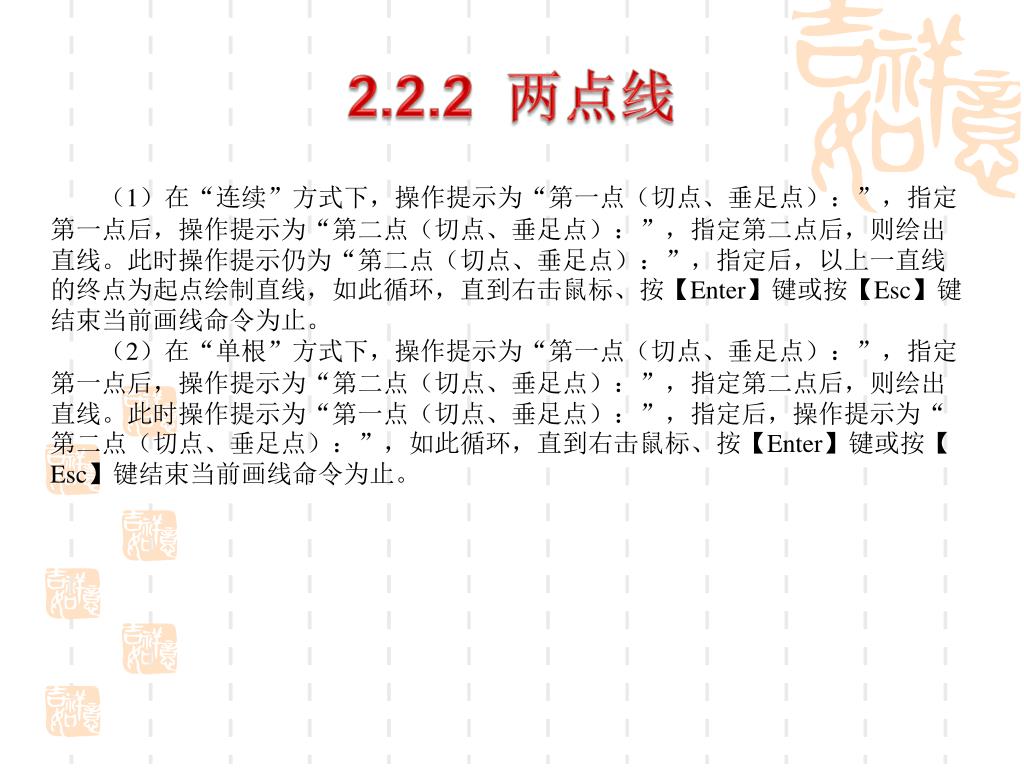

  12. 2.2.2 两点线 (1)在“连续”方式下,操作提示为“第一点(切点、垂足点):”,指定第一点后,操作提示为“第二点(切点、垂足点):”,指定第二点后,则绘出直线。此时操作提示仍为“第二点(切点、垂足点):”,指定后,以上一直线的终点为起点绘制直线,如此循环,直到右击鼠标、按【Enter】键或按【Esc】键结束当前画线命令为止。 (2)在“单根”方式下,操作提示为“第一点(切点、垂足点):”,指定第一点后,操作提示为“第二点(切点、垂足点):”,指定第二点后,则绘出直线。此时操作提示为“第一点(切点、垂足点):”,指定后,操作提示为“第二点(切点、垂足点):”,如此循环,直到右击鼠标、按【Enter】键或按【Esc】键结束当前画线命令为止。

  13. 2.2.3 角度线 (1)立即菜单“2”用来选择“夹角”类型:“x轴夹角”、“y轴夹角”和“直线夹角”。 (2)立即菜单“3”用来指定终点是“到点”还是“到线上”。“到点”则须为终点指定一个点,“到线上”则是指终点处在所选的一条已知直线上。 (3)立即菜单“4”、“5”、“6”用来指定具体的“度”“分”“秒”角度数值,默认时,逆时针角度为正值,顺时针角度为负值。也就是说,在“x轴夹角”下,向右的水平x轴为0°起始角。而在“y轴夹角”下,向上的垂直y轴为0°起始角。

  14. 2.2.3 角度线 例如,若要绘制如图2.6(a)所示的菱形,当选用“x轴夹角”类型时,则各线段与x轴的夹角如图2.6(b)所示。 (a)(b)(c) 图2.6 菱形及其画法

  15. 2.2.4 极轴导航 • 1.极轴导航设置 • 单击功能区“工具”→“选项”面板上的捕捉设置图标,或在状态栏上最右侧的捕捉状态名称(如“智能”)上右击鼠标,从弹出的快捷菜单中选择“设置”命令。这时,将弹出“智能点工具设置”对话框,将选项卡切换到“极轴导航”页面,结果如图2.7所示。 • (1)启用极轴导航 • (2)极轴角设置 图2.7 极轴导航页面

  16. 2.2.5 切线和法线 • 1.切线 • (1)默认时,立即菜单“1”为“切线”方式。此时,操作提示为“拾取曲线:”。当拾取一条已绘制的直线后,操作提示为“输入点:”,在绘图区单击鼠标左键指定一个点后,操作提示变为“第二点(切点)或长度:”。 • (2)此时,移动鼠标将出现一条从输入点发出的跟随动态平行线,这就是拾取直线的切线。切线与拾取直线之间的距离,就是指定的第一点(输入点)到拾取直线的距离。 • (3)若此时指定第二点或输入长度并按【Enter】键后,则切线绘制完成,如图2.9(a)所示。若将立即菜单“2”的“非对称”方式改为“对称”方式,则绘制的切线将沿输入点(第一点)的两侧等长绘制,如图2.9(b)所示。

  17. 2.2.5 切线和法线 (4)若立即菜单“3”的“到点”切换为“到线上”,则还需“拾取曲线”,以便切线的第二点落在拾取的另一条线上。同样,若为“对称”方式,则切线还将沿另一侧延伸等倍长度。 在上述切线操作过程中,若开始拾取的是一个圆弧,则除切线的定义不同外,其他都相同,如图2.9(c)所示。 (a)非对称(b)对称(c)圆弧的切线 图2.9 切线

  18. 2.2.5 切线和法线 • 2.法线 • (1)将立即菜单“1”的“切线”方式切换为“法线”方式,即有 • 。此时,操作提示为“拾取曲线:”。 • (2)当拾取一条已绘制的直线后,操作提示为“输入点:”,在绘图区单击鼠标,指定第一点后,操作提示变为“第二点(切点)或长度:”。 • (3)此时,移动鼠标将出现一条的从输入点发出的跟随动态垂直线,这就是拾取直线的法线。再指定第二点或输入长度并按【Enter】键,则确定了拾取直线的法线,如图2.10(a)所示。若将立即菜单“2”的“非对称”改为“对称”方式,则绘制的法线将沿输入点(第一点)的两侧等长绘制。

  19. 2.2.5 切线和法线 (4)若将立即菜单“3”的“到点”切换为“到线上”,则还需“拾取曲线”,以便法线的第二点落在拾取的另一条线上,如图2.10(b)所示,第二点落在已知直线上。同样,若为“对称”方式,则法线还将沿另一侧延伸等倍长度。 在上述法线操作过程中,若开始拾取的是一个圆弧,则除法线的定义不同外,其他都相同,如图2.10(c)所示。 (a)非对称到点(b)对称到线(c)非对称到点 图2.10 法线

  20. 2.2.6 平行线 • 1.偏移方式 • 当为“偏移方式”时,用来绘制与已知直线平行且相等的线段。此时的立即菜单“2”用来在“单向”与“双向”两种方式中进行切换。“单向”是指在当前光标点所在的已知直线的那一侧绘制一条平行线,而“双向”则在已知直线的两侧各绘制一条平行线。例如,下面的示例过程: • (1)“平行线”命令执行后,将立即菜单切换并设为,此时操作提示为“拾取直线:”。 • (2)拾取一条已绘制的直线后,出现一条动态平行线跟随鼠标移动而动,此时操作提示为“输入距离或点(切点):”。输入“20”并按【Enter】键。则在跟随鼠标当前位置点的动态平行线的那一侧绘制一条距离拾取直线为20的平行线,且平行线长度与拾取直线相同。 • (3)此时操作提示仍为“输入距离或点(切点):”,这就意味着可以继续以“偏移”、“单向”方式绘制已拾取直线的平行线。

  21. 2.2.6 平行线 (4)若将立即菜单“2”的“单向”切换成“双向”,则此时移动鼠标,将会在拾取直线的两侧同时出现动态平行线,跟随鼠标移动而动,如图2.11所示。 (5)此时操作提示为“输入距离或点(切点):”,输入“40”并按【Enter】键。则在拾取直线两侧分别绘制一条平行线,与拾取直线长度相等,且距离都等于40。 (6)右击鼠标、按【Enter】键或按【Esc】键,结束当前绘制“平行线”操作。 图2.11 “偏移方式”的平行线

  22. 2.2.6 平行线 • 2.两点方式 • “两点方式”用来绘制与已知直线平行的线段,其长度是由指定的两个点来确定的。当为“两点方式”时,立即菜单“2”用来在“点方式”和“距离方式”之间进行切换。这里先来看看“两点方式”下“点方式”的操作过程: • (1)“平行线”命令执行后,将其立即菜单进行切换并设为,此时操作提示为“拾取直线:”。拾取一条已绘制的直线后,操作提示变为“指定平行线起点:”。 • (2)在绘图区单击鼠标,指定点位置后,则该点成了平行线的起点,且操作提示变为“指定平行线终点或长度:”。

  23. 2.2.6 平行线 (3)若此时输入“30”并按【Enter】键,则指定要绘制的平行线长度为30。若将立即菜单“3”的“到点”切换成“到线上”方式,则操作提示变为“拾取平行线延伸到的曲线:”,拾取另一条已绘制直线后,平行线绘制完毕,如图2.12所示。 (4)右击鼠标、按【Enter】键或按【Esc】键,结束当前绘制“平行线”操作。 图2.12 “点方式”平行线

  24. 2.2.6 平行线 在“两点方式”下,当“点方式”切换成“距离方式”时,其操作过程与“点方式”基本相同,不同点如下: (1)在“距离方式”下,立即菜单变为。在此方式下,绘制的平行线与已知直线的距离可直接在立即菜单“4”指定,默认为“10”。 (2)指定的点或延伸到线的点,均不改变平行线与拾取直线的距离,它们只是用来确定平行线的起点和终点。 (3)由于指定了平行线的距离,因而平行线的起点和终点不再完全是指定的点的位置,如图2.13所示。此时,系统会将指定的点到拾取直线的法线(垂线)与平行线的交点作为它的起点或终点。 图2.13 点参数处理

  25. 2.2.7 中心线 中心线是工程制图初学者最先遇到的一种规范性的概念,也就是说,在手工画圆时应先画正交的两条中心线,然后以其交点为圆心绘制一个圆。同时,由于中心线能反映出图形的几何特征,因而凡是矩形、圆、圆弧等对称或中心对称图形都需要用细点画线来表示它们的中心或对称位置。例如,图2.14是中心线绘制的一些图例。 图2.14 中心线

  26. 2.2.7 中心线 执行“中心线”命令后,显示立即菜单。其中,立即菜单“1”可用来指定中心线超出轮廓线的长度,默认为“3”。 (1)启动“中心线”后,操作提示为“拾取圆(弧、椭圆)或第一条直线:”。当拾取圆、圆弧或椭圆时,将直接绘出一对相互垂直的中心线。当拾取一条直线后,则操作提示为“拾取另一条直线:”,拾取后将在这两直线之间绘制一条中心线。 (2)若拾取的两直线是一对平行直线,则还需要确定中心线究竟是在两平行直线之间,还是垂直于这两平行线的对称线?此时操作提示为“左键切换,右键确认”。单击鼠标左键将切换中心线的方式,单击鼠标右键,绘出中心线。 (3)右击鼠标、按【Enter】键或按【Esc】键可结束操作。

  27. 2.2.8 操作体验:用直线命令绘制正六边形 给定边长“30”绘制一个正六边形,如图2.15所示。虽然,在CAXA电子图板中可直接使用“正多边形”命令来实现,但这里将使用前面学过的“直线”命令来完成绘制。绘制时可先绘制一条水平边,然后以该当前边为基础,利用“角度线”来绘制下一边,直到完成为止。当然在绘制过程中,还可利用“平行线”来绘制正多边形的对边。 图2.15 正六边形

  28. 2.2.8 操作体验:用直线命令绘制正六边形 (1)在“常用”功能区中,单击“基本绘图”面板上的直线图标,启动画线命令,将立即菜单进行切换并设成。此时,操作提示为“第一点(切点、垂足点):”。在绘图区靠中偏下位置单击鼠标,指定了直线段的第一点,按【F8】键或单击状态上的“正交”文本按钮,打开“正交”模式。 (2)向右移动鼠标,可以看到一条跟随的水平动态直线,此时操作提示为“第二点(切点、垂足点):”。输入“30”并按【Enter】键,正六边形的一个边绘制完成。再次按【F8】键或单击状态上的“正交”文本按钮,关闭“正交”模式。 (3)将立即菜单“1”的“两点线”切换成“角度线”,此时出现默认的菜单选项。将立即菜单“2”切换成“直线夹角”,在立即菜单“4”中输入角度等于“60°”。即立即菜单为。此时,操作提示为“拾取直线:”。 (4)拾取刚才绘制的水平边(线段),操作提示变为“第一点(切点):”。将鼠标移动至水平边(线段)右侧端点,当出现捕捉点标记时单击鼠标左键,确定了下一条边的第一点,此时操作提示变为“第二点(切点)或长度:”。向右上移动鼠标,将出现一条跟随的动态直线。输入“30”并按【Enter】键,正六边形的第2个边绘制完成。

  29. 2.2.8 操作体验:用直线命令绘制正六边形 (5)此时操作提示为空命令状态。按【Space】键,重复刚才的“角度线”命令。根据操作提示向左上移动鼠标,输入“30”并按【Enter】键,如图2.16所示,完成第3条边的绘制。 (6)在“常用”功能区中,单击“基本绘图”面板上的平行线图标,启动平行线命令。将立即菜单进行切换并设成,此时操作提示为“拾取直线:”。 图2.16 “角度线”画边

  30. 2.2.8 操作体验:用直线命令绘制正六边形 (7)如图2.17所示,要绘制第4边时,应拾取其对边,即第1边。拾取后,移动鼠标出现一条跟随动态直线。将鼠标移动至第3边的端点处,当出现端点捕捉标记时,单击鼠标左键。这样,完成了正六边形的第4条边。右击鼠标结束当前平行线命令。 (8)按【Space】键,重复刚才的“平行线”命令。按步骤(7)操作的方法完成正六边形的第5条边。右击鼠标结束当前平行线命令。再次重复该步骤,完成正六边形的第6条边。结果如图2.15所示。 图2.17 “平行线”画对边

  31. 2.3 矩形、圆和圆弧、椭圆与椭圆弧 • 2.3.1 矩形 • 执行“矩形”命令后,出现立即菜单。其中,立即菜单“1”为绘制矩形提供了两种方式:“两角点”和“长度和宽度”。 • 1.两角点 (a)无中心线(b)有中心线 图2.18 “两角度”矩形

  32. 2.3.1 矩形 • 2.长度和宽度 • 当将立即菜单“1”切换成“长度和宽度”方式时,立即菜单项增加了许多,即变成。其中: • (1)立即菜单“2”用来指定矩形的定位方式,它可以有“中心定位”、“顶边中点”和“左上角点定位”三种定位方式。 • (2)立即菜单“3”用来指定矩形倾斜的角度(与x轴角),立即菜单“4”和“5”用来指定矩形的长度和宽度。 • (3)立即菜单“6”用来指定“无中心线”还是“有中心线”,当为“有中心线”时,还会出立即菜单“7”,用来指定中心线超出轮廓线的长度(默认为3)。

  33. 2.3.2 圆 圆是最简单的也是最基本的封闭曲线。在CAXA电子图板中,为了适应各种情况下圆的绘制需要,提供了“圆心_半径”、“两点”、“三点”和“两点_半径”四种圆的生成方式,且每种圆的生成方式都可以单独执行,如表2.2所示,以便提高绘图效率。 表2.2 “圆”子命令直接方式

  34. 2.3.2 圆 (1)立即菜单方式。 (2)图标下拉方式。 (3)主菜单命令方式。 (a) (b) (c) 图2.19 “圆”的命令方式

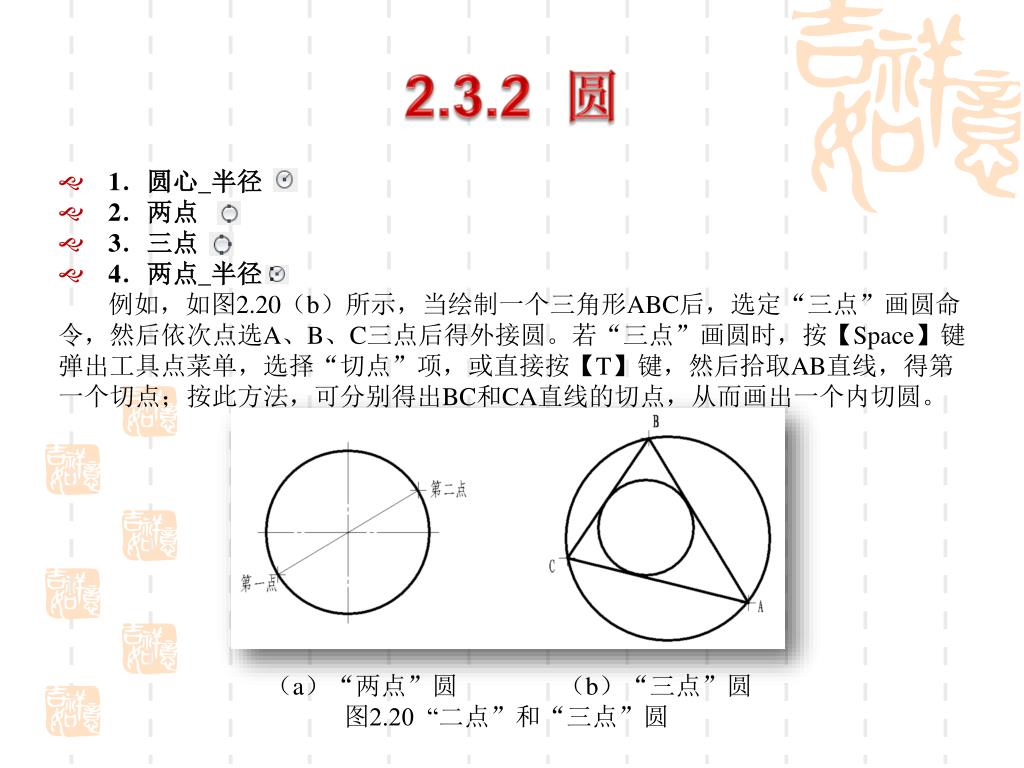

  35. 2.3.2 圆 • 1.圆心_半径 • 2.两点 • 3.三点 • 4.两点_半径 • 例如,如图2.20(b)所示,当绘制一个三角形ABC后,选定“三点”画圆命令,然后依次点选A、B、C三点后得外接圆。若“三点”画圆时,按【Space】键弹出工具点菜单,选择“切点”项,或直接按【T】键,然后拾取AB直线,得第一个切点;按此方法,可分别得出BC和CA直线的切点,从而画出一个内切圆。 (a)“两点”圆 (b)“三点”圆 图2.20 “二点”和“三点”圆

  36. 2.3.3 圆弧 不同于简单的圆,圆弧通常需要圆心、半径或直径、圆弧起始点和终止点或圆弧起始点和圆心角等参数才能确定。事实上,CAXA电子图板为画圆弧(Arc)提供多种方式,且每种圆生成方式都可以单独执行,如表2.3所示,以便提高绘图效率。 表2.3 圆弧命令直接方式

  37. 2.3.3 圆弧 (1)立即菜单方式。 (2)图标下拉方式。 (3)主菜单命令方式。 (a)(b) (c) 图2.21 “圆弧”的命令方式

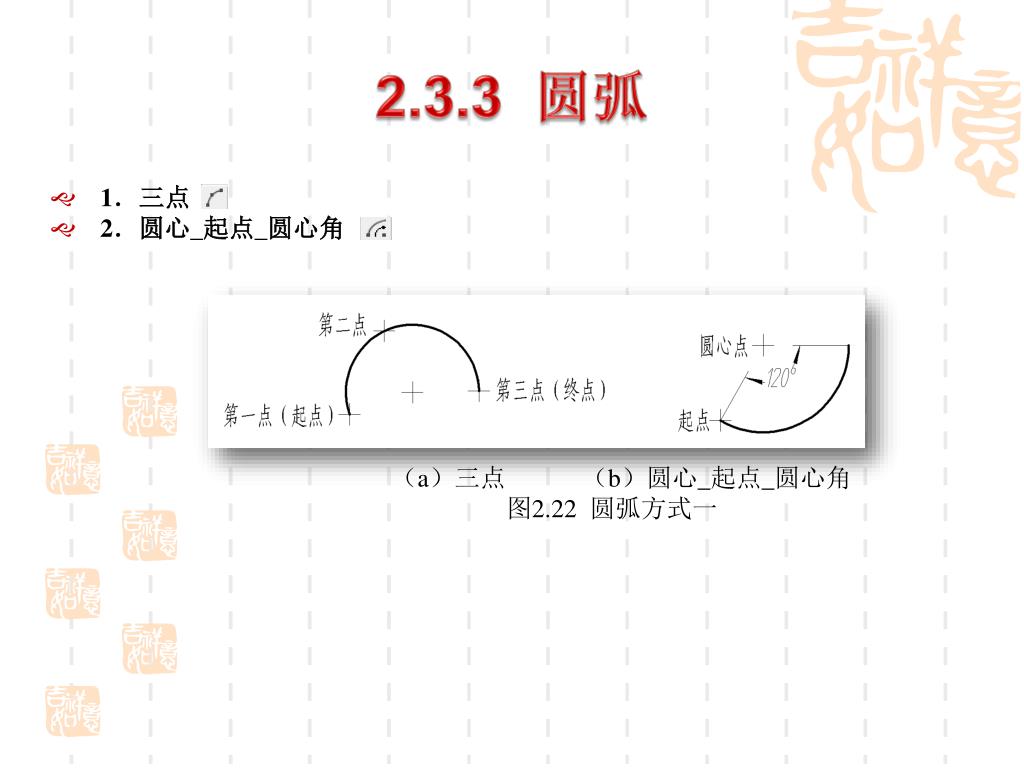

  38. 2.3.3 圆弧 • 1.三点 • 2.圆心_起点_圆心角 (a)三点 (b)圆心_起点_圆心角 图2.22 圆弧方式一

  39. 2.3.3 圆弧 • 3.两点_半径 • 4.圆心_半径_起终角 • 5.起点_终点_圆心角 (a)圆心_半径_起终角(b)起点_终点_圆心角 图2.23 圆弧方式二 • 6.起点_半径_起终角

  40. 2.3.4 椭圆和椭圆弧 • 执行“椭圆”命令后,显示立即菜单,其中立即菜单“1”提供了“给定长短轴”、“轴上两点”和“中心点_起点”3种方式。 • 1.给定长短轴 • 2.轴上两点 • 3.中心点_起点 图2.24 “给定长短轴”方式绘制

  41. 2.3.5 操作体验:圆弧连接 图2.25是一个典型简单的圆弧连接实例,绘制时应先绘左右两组的同心圆,然后再绘制上面的切线和下面的连接弧。具体步骤如下: 图2.25 圆弧连接

  42. 2.3.5 操作体验:圆弧连接 • 1.绘制点画线 图2.26 绘制点画线

  43. 2.3.5 操作体验:圆弧连接 • 2.绘制同心圆 • 3.绘制直线和连接弧 (a) (b) 图2.27 绘制圆和连接线及弧

  44. 2.4 拾取和简单编辑 • 2.4.1 选择集和对象拾取 • 1.拾取状态和选择集 • 2.单个拾取 • 3.窗口拾取 • 4.拾取实例 (a)原图(b)拾取 图2.28 实体拾取

  45. 2.4.2 删除和删除重线 • 1.删除 • 在CAXA电子图板中,启动“删除”命令可以有下列几种方式: • 命令:Erase。 • 图标:“修改”面板上的。 • 菜单:单击“菜单”按钮,从弹出的菜单中执行“修改”→“删除”菜单命令。

  46. 2.4.2 删除和删除重线 • 2.删除重线 • 启动“删除重线”命令可以有下列几种方式: • 命令:Eraseline。 • 图标:“修改”面板上的→ 。 • 菜单:单击“菜单”按钮,从弹出的菜单中执行“修改”→“删除重线”菜单命令。 图2.29 “删除重线”操作界面

  47. 2.4.3 裁剪 • 启动“裁剪”命令可以有下列几种方式: • 命令:Trim。 • 图标:“修改”面板上的。 • 菜单:单击“菜单”按钮,从弹出的菜单中执行“修改”→“裁剪”菜单命令。 • 1.快速裁剪 图2.30 “快速裁剪”拾取位置和结果

  48. 2.4.3 裁剪 • 2.拾取边界裁剪 • 如图2.31所示是“拾取边界”裁剪的一些图例,图中圆圈中的是拾取的剪刀线,用小方框表示拾取要裁剪曲线的位置。 (a)(b) 图2.31 “拾取边界”裁剪的拾取位置和结果

  49. 2.4.3 裁剪 • 3.批量裁剪 • 例如,下面的示例过程将使用“批量裁剪”实现圆的线条半填充,如图2.32所示。 图2.32 批量裁剪图例

  50. 2.4.3 裁剪 (1)单击“基本绘图”面板上的直线图标,启动画线命令,将立即菜单切换成。此时操作提示为“第一点(切点、垂足点):”。在绘图区大致中间位置指定第一点后,操作提示为“第二点(切点、垂足点):”,输入“@60<45”并按【Enter】键。这样,一条长“60”的“45°”斜线绘制完成。右击鼠标结束当前直线命令。 (2)单击“基本绘图”面板上的平行线图标,启动平行线命令,将立即菜单切换成。此时操作提示为“拾取直线:”。点选刚才绘制的直线,此时操作提示为“输入距离或点(切点):”。依次输入“5”并按【Enter】键,输入“10”并按【Enter】键,输入“15”并按【Enter】键,输入“20”并按【Enter】键,输入“25”并按【Enter】键,输入30并按【Enter】键,右击鼠标结束当前直线命令。见图2.33(a),若此时图形显示比较小,则可移动到图形中心向上滚动一次鼠标中间滚轮即可。 (3)单击“基本绘图”面板上的直线图标,启动画线命令,见图2.33(a),绘制另一条直线,贯穿整个平行线。
