第三屆 UTMVP

第三屆 UTMVP. 競 賽 說 明 會. 說明會內容. 競賽規則 競賽流程 題目說明＿解題類 題目說明＿試賽類 Q&A. 競賽規則. 1. 參賽資格. 1/25. 競賽規則. 2. 競賽內容. 2/25. 競賽規則. 總獎金 新台幣 100 萬元. 3. 競賽獎勵. 3/25. 競賽規則. 4. 創新類 - 競賽要點、評分、晉級. 兩階段競賽 第一階段 書面評審 （取 10 件晉級） 技術、功能、用途之創新性 70% 格式內容之完整性與條理性 30% 第二階段 決賽簡報 創新性 40%

materia
Télécharger la présentation

第三屆 UTMVP

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

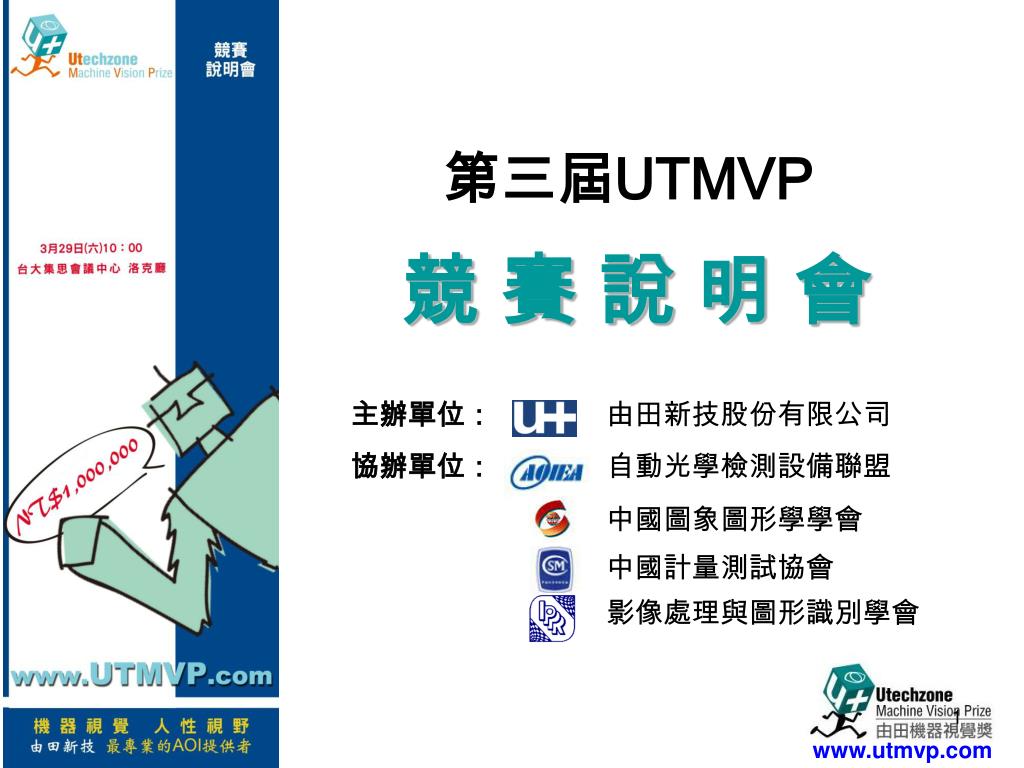

  1. 第三屆UTMVP 競 賽 說 明 會

  2. 說明會內容 競賽規則 競賽流程 題目說明＿解題類 題目說明＿試賽類 Q&A

  3. 競賽規則 1. 參賽資格 1/25

  4. 競賽規則 2.競賽內容 2/25

  5. 競賽規則 總獎金 新台幣 100萬元 3.競賽獎勵 3/25

  6. 競賽規則 4. 創新類-競賽要點、評分、晉級 • 兩階段競賽 • 第一階段 書面評審（取10件晉級） • 技術、功能、用途之創新性 70% • 格式內容之完整性與條理性 30% • 第二階段 決賽簡報 • 創新性 40% • 實用性 30% • 解說清晰 30% 4/25

  7. 競賽規則 4. 創新類-競賽要點、評分、晉級（續） • 題目必須選定歸屬「AOI」或「MV」，選定不能再改 • 作品中不能出現成員的姓名與所屬單位 • 已參賽過UTMVP之作品，不能再次參賽 • 智慧財產權之規定，請參考活動網站「競賽須知」之「參賽注意事項」相關說明 5/25

  8. 競賽規則 5. 作品上傳格式＿創新類 • 繳件時，必須上傳4個檔案─繁摘、簡摘、繁全、簡全 • 檔名格式（以隊伍編號IM001為例） • 〝 IM001繁體摘要.doc 〞 • 〝 IM001簡體摘要.doc 〞 • 〝 IM001繁體全文.pdf 〞 • 〝 IM001簡體全文.pdf 〞 6/25

  9. 競賽規則 6. 解題類＆試賽類─競賽要點 • 兩階段競賽 • 第一階段　初賽驗證 根據參賽隊伍上傳之「程式執行檔」，由主辦單位進行驗證 評量，取成績前10名之隊伍晉級決賽。 • 第二階段　決賽驗證 晉級隊伍如未參加決賽，視同棄權。 每支晉級隊伍給予30分鐘調整參數，進行決賽當日提供之測試 影像另一組（10張）評量，由現場工作人員記錄評量結果。 7/25

  10. 競賽規則 6. 解題類＆試賽類─競賽要點（續） • 不可使用商業套裝軟體或 Open Source Code來撰寫影像處理程式 • 決賽於台北、北京、上海進行入圍隊伍程式之參數調整與評量 • 主辦單位不會公開程式，但會公開解題手法 • 智慧財產權之規定，請參考活動網站「競賽須知」之「參賽注意事項」相關說明 8/25

  11. 競賽規則 7.作品上傳格式_解題類＆試賽類 • 上傳作品請將「程式執行檔」、「繁體安裝手冊」、「繁體使用說明書」、「繁體解題摘要」分存4個檔案。 • 檔名格式分別為（以隊伍編號PS001為例） • 〝PS001程式執行檔.ZIP〞（請先壓縮後再上傳） • 〝PS001安裝手冊.doc〞 • 〝PS001使用說明書.doc〞 • 〝PS001解題摘要.doc〞（文字部份均請以繁體撰寫） • 解題摘要內容格式若不符規定，或表達不完整者，將自動喪失晉級資格。(格式請參考「解題類＆試賽類」上傳解題摘要內容格式說明)。 9/25

  12. 競賽流程 10/04 10/06 10/16 9/22 7/31 8/27 2/1 3/29 • 活動公告 • 說明會 • 報名截止 • 收件截止 • 晉 • 級 • 名 • 單 • 公 • 佈 • 決賽 • 得 • 獎 • 名 • 單 • 公 • 佈 • 頒 • 獎 • 典 • 禮 各類組前三名完成上傳者，全隊可獲得2008年UTMVP精美紀念品 注意：確認上傳後不可再重新上傳檔案！ 10/25

  13. 競賽流程 11/25

  14. 競賽流程 12/25

  15. 題目說明_解題類 題目說明--解題類 • 面板瑕疵檢測：Mura 缺陷為 LCD 面板瑕疵種類的一種，其特徵為於面板顯像時所呈現的些微局部灰階不均勻性。 • 提供 1 組（10 張）缺陷影像， 參賽程式需正確標示缺陷範圍並提供缺陷資訊。 • 每張影像上的缺陷數目不一，參賽程式需克服背景干擾，並正確檢測出相較於背景具有些微灰階變異之缺陷。 13/25

  16. 題目說明_解題類 解題類--程式發展環境 • 不限定使用何種電腦語言程式，但不可使用商業套裝軟體或 Open Source Code 來進行影像處理（如 Cognex、Euresys eVision、Matrox MIL、MVtec HALCON、OpenCV、Matlab、ImageJ…等）。 • 其他功能如開啟圖檔、顯示影像等則不在此限。 • 初賽驗證及決賽現場使用之硬體平台：ASUS W7S 14/25

  17. 題目說明_解題類 解題類--程式輸入輸出規格 • 輸入影像 • 測試影像共 2 組：第 1 組(初賽)提供參賽隊伍進行程式設計，主辦單位驗證 評量上傳之「程式執行檔」 。 第 2 組(決賽)做為參賽隊伍決賽當天解題成績之評量。 • 檔案名稱為〝OriginalXX.bmp〞，XX 為影像編號(編號由01~10)。 • 輸出格式 • 針對每張測試影像，產生相對應的答案物件影像以及缺陷資訊。 • 答案物件影像需將有缺陷的部份保留(黑色)，其他無缺陷的部分不可保留任何資訊(白色)。 • 答案物件影像檔案格式為〝ResultXX.bmp〞，XX 為影像編號(編號由01~10) 。 • 缺陷資訊檔案格式為〝ResultXX.txt〞，XX 為影像編號(編號由01~10) 。 • 程式限制 • 執行檔、輸入檔及輸出檔都在同一個目錄，輸入檔名及輸出檔名中請勿加路徑名。 • 程式必須於開始檢測以及結束檢測時顯示電腦系統時間，時間須顯示至毫秒(ms)。 15/25

  18. 題目說明_解題類 解題類--評分方式 • 「檢出率」必須大於80%，「誤判率」必須小於20%。 • 檢出率=(正確檢測出來的缺陷數量)/(所有的缺陷數量) • 誤判率=(錯誤檢出的缺陷數量)/(所有檢測出來的缺陷數量) • 每張影像使用的處理時間不可以超過1分鐘。 • 影像處理時間的計算，是從開啟原始影像到輸出對應檔案為止 • 缺陷範圍中心點與正確缺陷範圍中心點誤差不可超過 +/- 20 pixel。 • 缺陷面積與正確缺陷面積誤差不可超過 +/- 50%。如有超過將被視為誤判。 16/25

  19. 題目說明_解題類 解題類--評分原則 • 以「檢出率」作為主要評分標準，「檢出率」愈高者獲勝。 • 若「檢出率」相當，則比較「平均面積誤差率」，「平均面積誤差率」愈低者獲勝。 • 若「檢出率」 及「平均面積誤差率」都相當時，則比較「誤判率」，「誤判率」愈低者獲勝。 • 若「檢出率」 、「平均面積誤差率」及「誤判率」均相當時，則比較處理時間，處理時間愈短者獲勝。 （比較依歸：檢出率平均面積誤差率誤判率時間） 17/25

  20. 題目說明_解題類 18/25 解答 # of defects = 1 Area = 535 (X, Y) = (236, 765) 解題類--評分範例 • 偵測率 > 80% • 誤判率< 20% • 單張時間 <60秒 • 缺陷面積誤差 < 50% • 中心點座標誤差 < 20 pixel Original image #01 偵測結果 # of defects = 1 Area = 355 (X, Y) = (231, 766) Time =15000 ms • 單張影像是否符合標準 • 面積誤差率=1-(355/535)=33% <50% • 中心點誤差=5+1=6 <20 pixel • 時間=15000 ms <60000ms • 不符合上述標準則視為未檢出 • 總成績(10張影像) (假設10張影像中缺陷總數為10個，但只檢出9個瑕疵) • 檢出率=(正確檢出之缺陷個數 / 解答之缺陷數量)=9/10=90% >80% • 平均面積誤差率=(面積誤差率總和 / 正確檢出之缺陷個數)=270/9=30% • 誤判率=(錯誤檢出之缺陷個數 / 所有檢測缺陷數量)= 0/9=0% <20% • 總時間=150000 ms

  21. 題目說明_試賽類 題目說明--試賽類 • 人臉偵測（第四屆～第六屆UTMVP解題類系列題型暖身賽）。 • 提供 1 組（10 張）影像，參賽程式需正確標示人臉所在位置。 • 每張影像上的人臉數目不一。 • 參賽程式需克服大小比例、角度、光源不均等問題並正確標示出人臉範圍。 19/25

  22. 題目說明_試賽類 試賽類--程式發展環境 • 不限定使用何種電腦語言程式，但不可使用商業套裝軟體或 Open Source Code 來進行影像處理（如 Cognex、Euresys eVision、Matrox MIL、MVtec HALCON、OpenCV、Matlab、ImageJ…等）。 • 其他功能如開啟圖檔、顯示影像等則不在此限。 • 初賽驗證及決賽現場使用之硬體平台：ASUS W7S。 20/25

  23. 題目說明_試賽類 試賽類--程式輸入輸出規格 • 輸入影像 • 測試影像共 2 組：第 1 組(初賽)提供參賽隊伍進行程式設計，主辦單位驗證 評量上傳之「程式執行檔」 。 第 2 組(決賽)做為參賽隊伍決賽當天解題成績之評量。 • 檔案名稱為〝OriginalXX.bmp〞，XX 為影像編號(編號由01~10) 。 • 輸出格式 • 針對每張測試影像，產生相對應的人臉數目以及座標位置資訊。 • 人臉資訊檔案格式為〝ResultXX.txt〞，XX 為影像編號(編號由01~10) 。 • 程式限制 • 執行檔、輸入檔及輸出檔都在同一個目錄，輸入檔名及輸出檔名中請勿加路徑名。 • 程式必須於開始檢測以及結束檢測時顯示電腦系統時間，時間須顯示至毫秒(ms)。 21/25

  24. 題目說明_試賽類 試賽類--評分方式 • 「偵測率」必須大於 90%，「誤判率」必須小於 10%。 • 偵測率=(正確偵測出來的人臉數量)/(所有的人臉數量) • 誤判率=(錯誤偵測的人臉數量)/(所有偵測出來的人臉數量) • 每張影像使用的處理時間不可以超過 10 秒鐘。 • 影像處理時間的計算，是從開啟原始影像到輸出對應檔案為止。 • 所標示之人臉座標位置與正確人臉座標位置，單點之X或Y軸座標誤差均不可超過 +/- 20 pixel。 • 如有超過將被視為誤判。 22/25

  25. 題目說明_試賽類 試賽類--評分原則 • 以「偵測率」作為主要評分標準，「偵測率」愈高者獲勝。 • 若「偵測率」相當，則比較「誤判率」，「誤判率」愈低者獲勝。 • 若「偵測率」 及「誤判率」相當，則比較處理時間，處理時間愈短者獲勝。 （比較依歸：偵測率誤判率時間） 23/25

  26. 題目說明_試賽類 24/25 試賽類--評分範例 • 偵測率 > 90% • 誤判率 < 10% • 單張時間 <10秒 • 單點座標誤差 <20 pixel 解答 Face1 : (70, 336) (209, 472) Face2 : (304, 308) (400, 422) Face3 : (492, 330) (643, 476) Face4 : (680, 295) (796, 420) Face5 : (937, 308) (1046, 449) Face6 : (1140, 274) (1264, 398) 偵測結果 Face1 : (73, 335) (203, 477) Face2 : (300, 308) (403, 420) Face3 : (470, 300) (640, 470) Face4 : (688, 298) (798, 418) Face5 : (937, 306) (1049, 441) Face6 : (1142, 271) (1260, 395) 偵測結果 Face1 : (73, 335) (203, 477) Face2 : (300, 308) (403, 420) Face3 : (470, 300) (640, 470) Face4 : (688, 298) (798, 418) Face5 : (937, 306) (1049, 441) Face6 : (1142, 271) (1260, 395) Time = 3000 ms • 單張影像是否符合標準 • 所標示之人臉座標位置與正確人臉座標位置，單點誤差不可超過 20 pixel • 單張影像偵測時間需小於10000 ms • 不符合上述標準則視為未偵測成功 • 總成績(10張影像) • 偵測率=(正確偵測出之人臉個數 / 人臉數量)=95/100=95% >80% • 誤判率=(錯誤偵測出之人臉/ 所有偵測出之人臉個數 )=10/105=9.5% <10% • 總時間=30000 ms

  27. Q&A ～謝謝您的參與～ 機器視覺 人性視野 最專業的AOI提供者 25/25
