1. GETEC

2. ŽÁROTRUBNÝ KOTEL NA SPALOVÁNÍ HNĚDOUHELNÉHO PRACHU

3. SCHEMA KOTELNY NA UHELNÝ PRACH 3 sklad paliva a dávkování čištění spalin parní kotel Přísun paliva Skladování paliva Dávkování paliva Spalovací vzduch - ventilátor Spalovací vzduch - měření Spalovací vzduch - regulace Zapalovací palivo

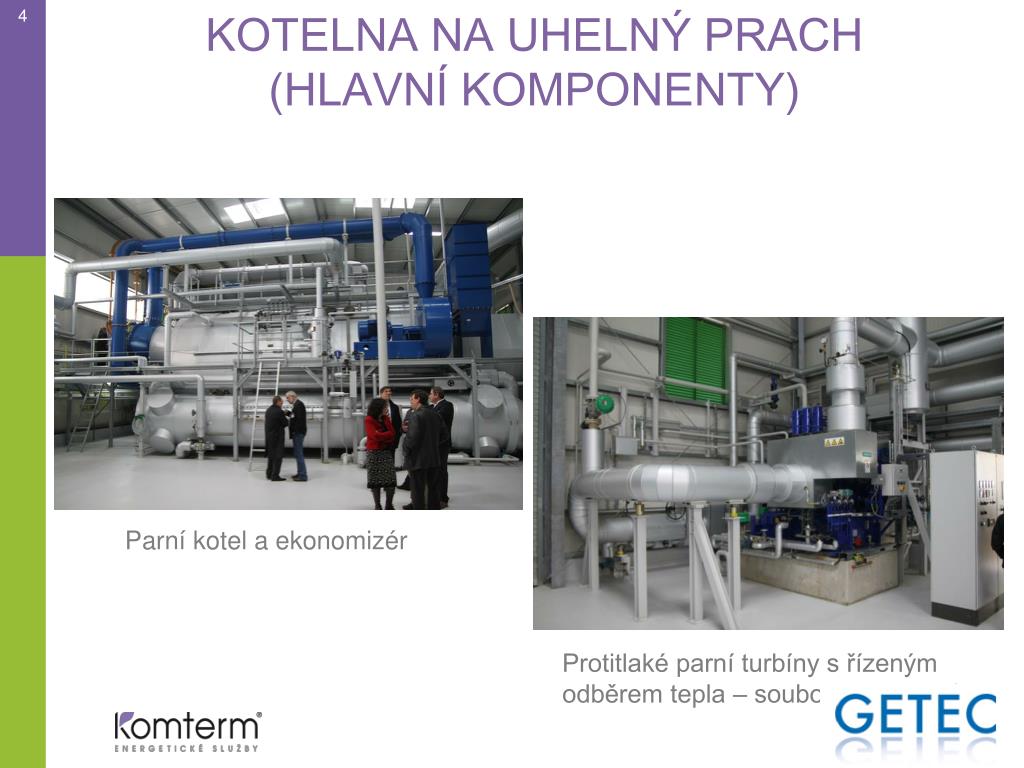

4. KOTELNA NA UHELNÝ PRACH (HLAVNÍ KOMPONENTY) 4 Parní kotel a ekonomizér Protitlaké parní turbíny s řízeným odběrem tepla – soubor generátorů

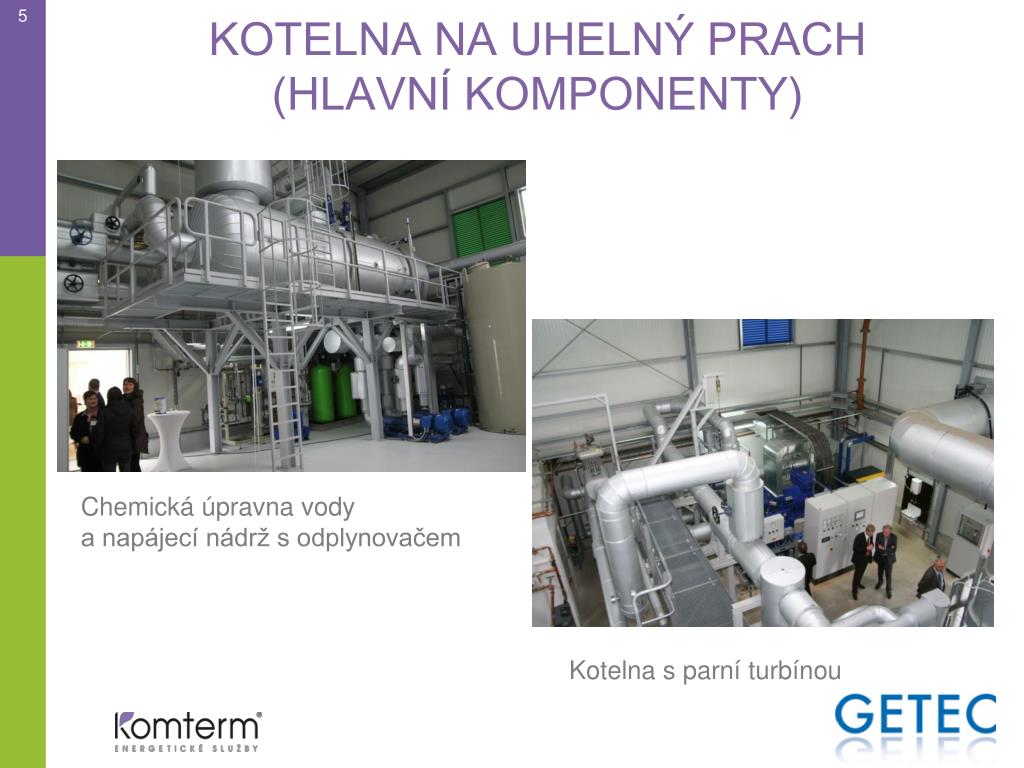

5. KOTELNA NA UHELNÝ PRACH (HLAVNÍ KOMPONENTY) 5 Chemická úpravna vody a napájecí nádrž s odplynovačem Kotelna s parní turbínou

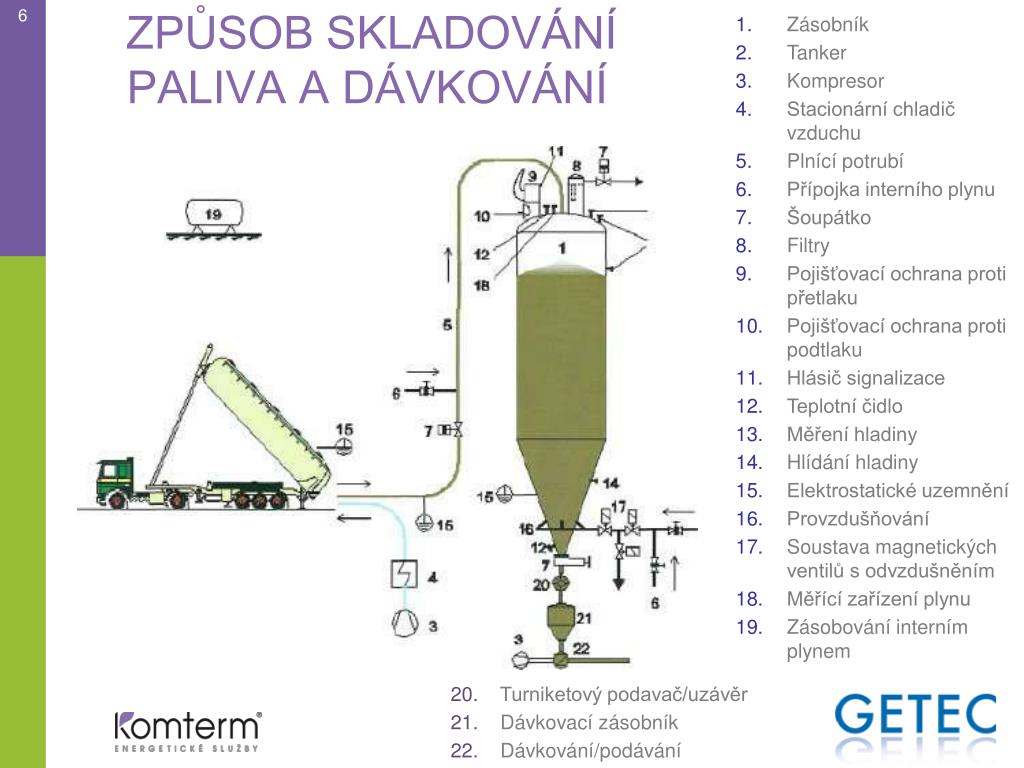

6. ZPŮSOB SKLADOVÁNÍ PALIVA A DÁVKOVÁNÍ Zásobník Tanker Kompresor Stacionární chladič vzduchu Plnící potrubí Přípojka interního plynu Šoupátko Filtry Pojišťovací ochrana proti přetlaku Pojišťovací ochrana proti podtlaku Hlásič signalizace Teplotní čidlo Měření hladiny Hlídání hladiny Elektrostatické uzemnění Provzdušňování Soustava magnetických ventilů s odvzdušněním Měřící zařízení plynu Zásobování interním plynem 20. Turniketový podavač/uzávěr 21. Dávkovací zásobník 22. Dávkování/podávání

7. VENKOVNÍ ZAŘÍZENÍ

8. PARAMETRY PALIVA –UHELNÝ PRACH (MULTIPRACH) 8 • Velikost zrna do 0,3 mm, zčásti větší zrnitost • Vlhkost cca 10 – 11 % • Vysoký podíl prachových složek, cca 46 % (nižší podíl je možný) • Vysoká reakce (dobré spalování) – nízký bod vzplanutí - 450°C • Ve fluidním stavu vysoce tekutý • Obsah popela 4 – 7 % • Explozivní tlak maximálně 9 bar

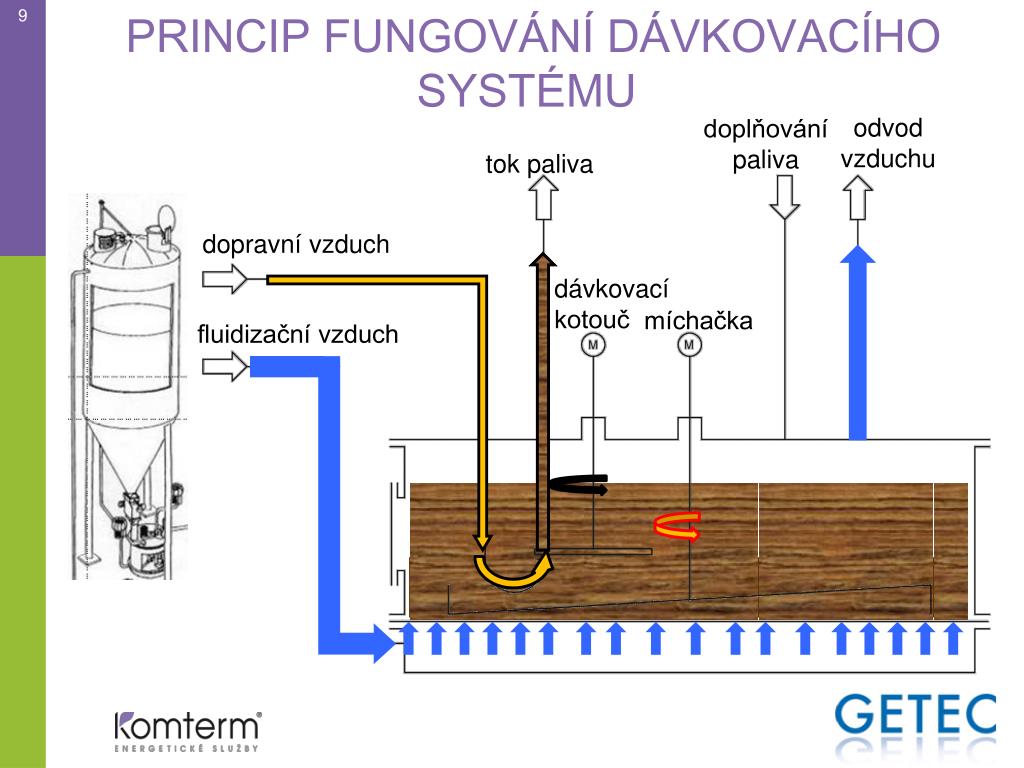

9. 9 PRINCIP FUNGOVÁNÍ DÁVKOVACÍHO SYSTÉMU odvod vzduchu doplňování paliva tok paliva dopravní vzduch dávkovací kotouč míchačka fluidizační vzduch

10. Palivo se fluidizuje • Dávkovací kotouč je pokrytý uhelným prachem • Všechny vyvrtané otvory jsou naplněny prachem • Dávkovací kotouč se otáčí • Dopravní vzduch vyfoukává prach z vývrtů a vhání palivo do dopravního potrubí paliva • Počet otáček určuje výkon podávaní paliva • Prázdné vývrty se opět plní prachem až do dalšího vyfouknutí • Dávkovací systém funguje zcela nepřetržitě PRINCIP FUNGOVÁNÍ DÁVKOVACÍHO SYSTÉMU Patent:Carbotechnik Energiesysteme GmbH

11. TECHNICKÉ PROVEDENÍ DÁVKOVACÍHO SYSTÉMU prach + vzduch dávkovací kotouč dopravní vzduch fluidní vzduch prostupuje fluidním ložem dávkovací kotouč míchačka fluidní lože

12. 12 USPOŘÁDÁNÍ A FUNKCE HOŘÁKU UHELNÉHO PRACHU • Princip hořáku • Impulzní hořák – v hořákové komoře silně turbulentní proudění vzduchu • Dochází k recirkulaci cca 50 % vzduchu • Výsledek • Velmi vysoké rychlosti proudění až do 120 m/s • Recirkulované proudy zajišťují vysoký stupeň promíchání • Výborné spalovací a reakční vlastnosti = dokonalé spalování • Vysoká stabilita plamene Horký plyn Studený vzduch 3 4 Vodící lopatky Zpětné proudění Vrstva studeného vzduchu Spalovací vzduch + recirkulace spalin Kopí hořáku 2 2 3 4 5 6 6 5

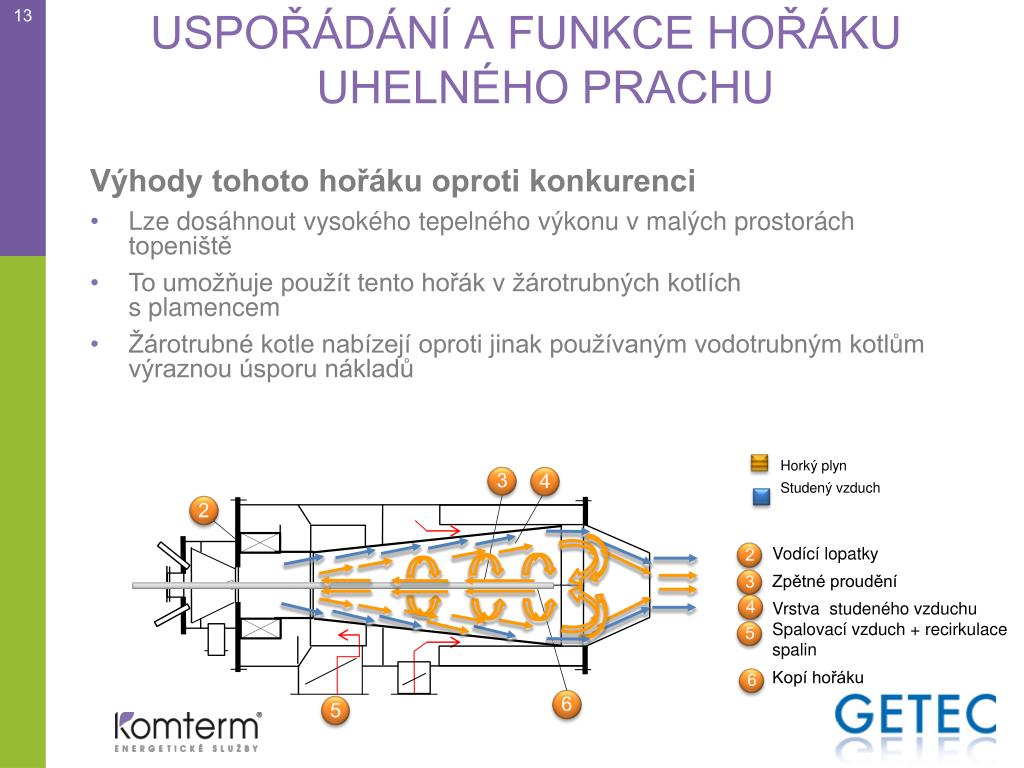

13. 13 USPOŘÁDÁNÍ A FUNKCE HOŘÁKU UHELNÉHO PRACHU • Výhody tohoto hořáku oproti konkurenci • Lze dosáhnout vysokého tepelného výkonu v malých prostorách topeniště • To umožňuje použít tento hořák v žárotrubných kotlích s plamencem • Žárotrubné kotle nabízejí oproti jinak používaným vodotrubným kotlům výraznou úsporu nákladů Horký plyn Studený vzduch 3 4 2 Vodící lopatky Zpětné proudění Vrstva studeného vzduchu Spalovací vzduch + recirkulace spalin Kopí hořáku 2 3 4 5 6 6 5

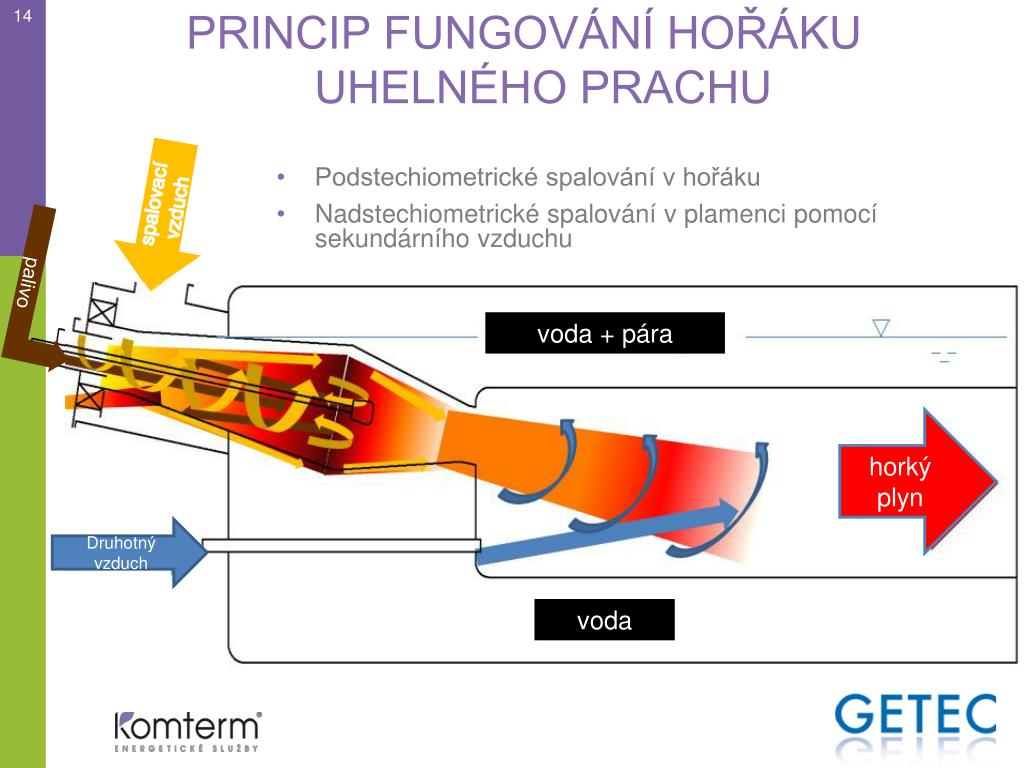

14. 14 PRINCIP FUNGOVÁNÍ HOŘÁKU UHELNÉHO PRACHU • Podstechiometrické spalování v hořáku • Nadstechiometrické spalování v plamenci pomocí sekundárního vzduchu spalovací vzduch palivo voda + pára horký plyn Druhotný vzduch voda

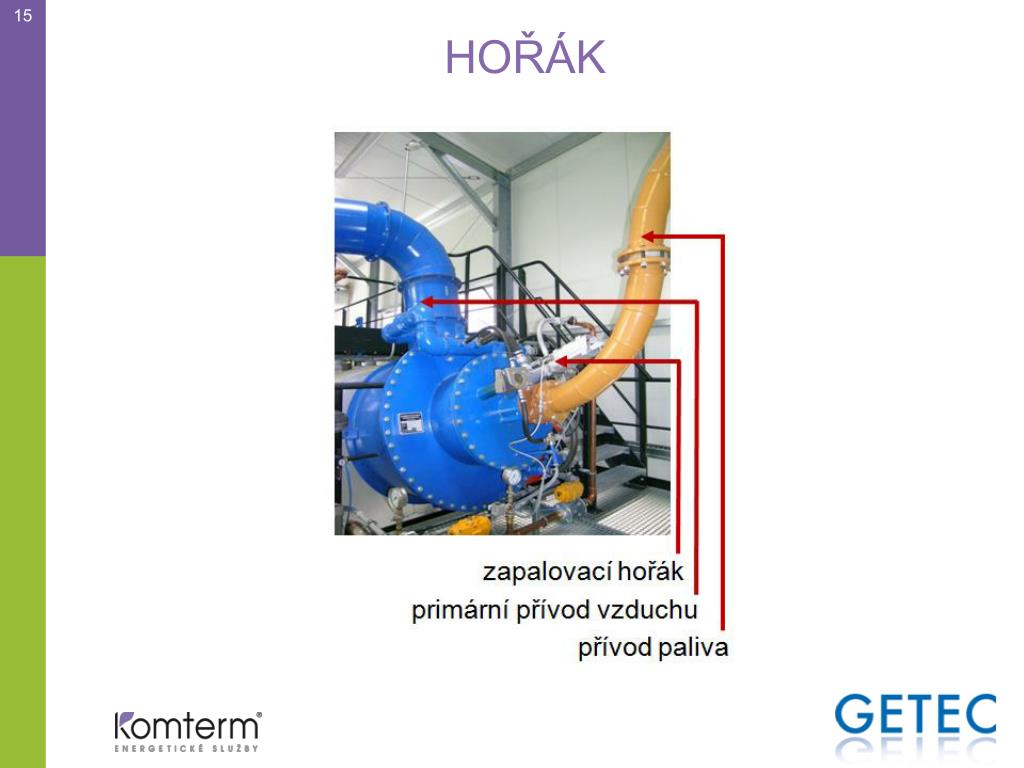

15. HOŘÁK

16. 16 HOŘÁK UHELNÉHO PRACHU V AKCI Tvar plamene až do 120 m/s Tvar plamene 30 – 40 m/s

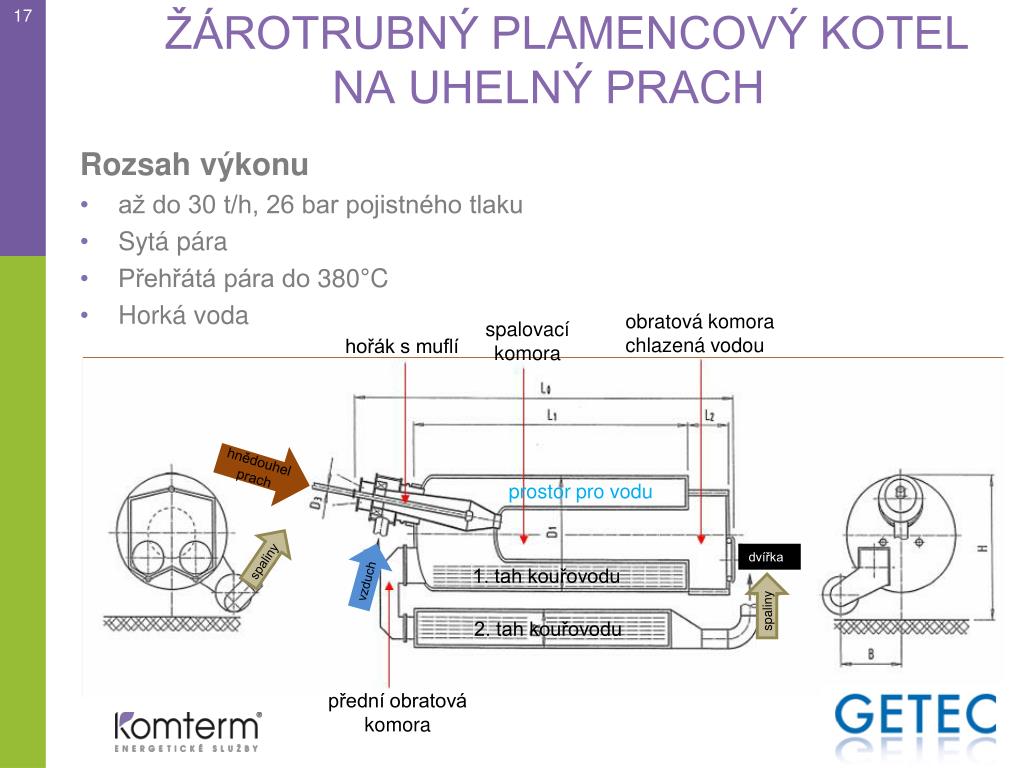

17. 17 ŽÁROTRUBNÝ PLAMENCOVÝ KOTEL NA UHELNÝ PRACH • Rozsah výkonu • až do 30 t/h, 26 bar pojistného tlaku • Sytá pára • Přehřátá pára do 380°C • Horká voda obratová komora chlazená vodou spalovací komora hořák s muflí hnědouhel prach prostor pro vodu spaliny dvířka vzduch 1. tah kouřovodu spaliny 2. tah kouřovodu přední obratová komora

18. 18 ČIŠTĚNÍ A ČETNOST REVIZÍ Funkce • Speciální čistící systémy • Umožňují dopravu vznikajícího popela k filtru (není potřebné žádné další odvádění popela) • Udržují kotel provozuschopný a čistý • Revize • Realizují se revize v intervalu 6 a 12 měsíců • 1 – 2x ročně probíhá údržba zařízení a opravy • To trvá vždy cca 5 – 7 dní.

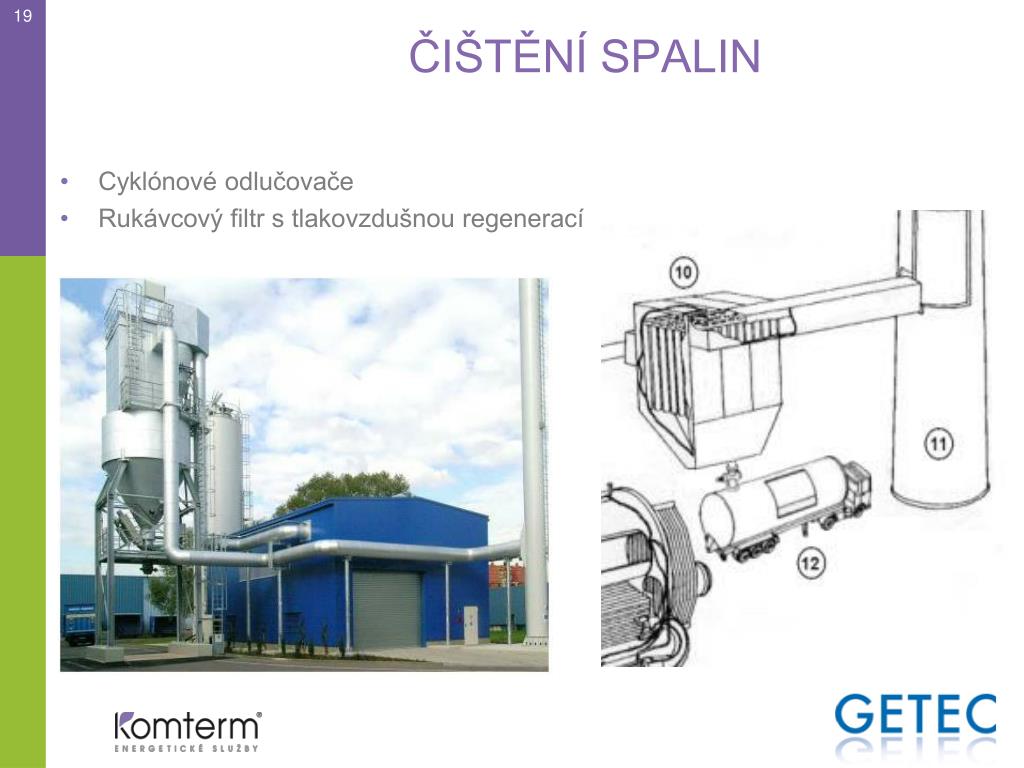

19. 19 ČIŠTĚNÍ SPALIN • Cyklónové odlučovače • Rukávcový filtr s tlakovzdušnou regenerací

20. 20 ČIŠTĚNÍ OD SPALIN, REDUKCE SO2 Funkce 20 Zařízení na čištění spalin

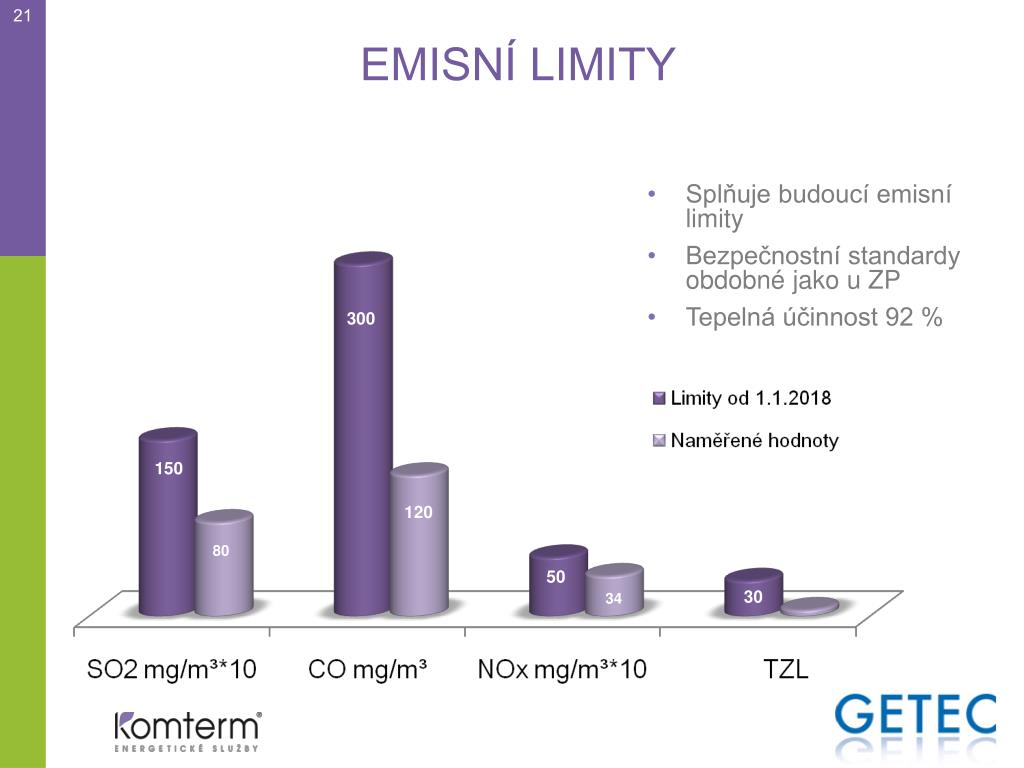

21. EMISNÍ LIMITY 21 • Splňuje budoucí emisní limity • Bezpečnostní standardy obdobné jako u ZP • Tepelná účinnost 92 % 300 150 120 80 30 34 50 30 34

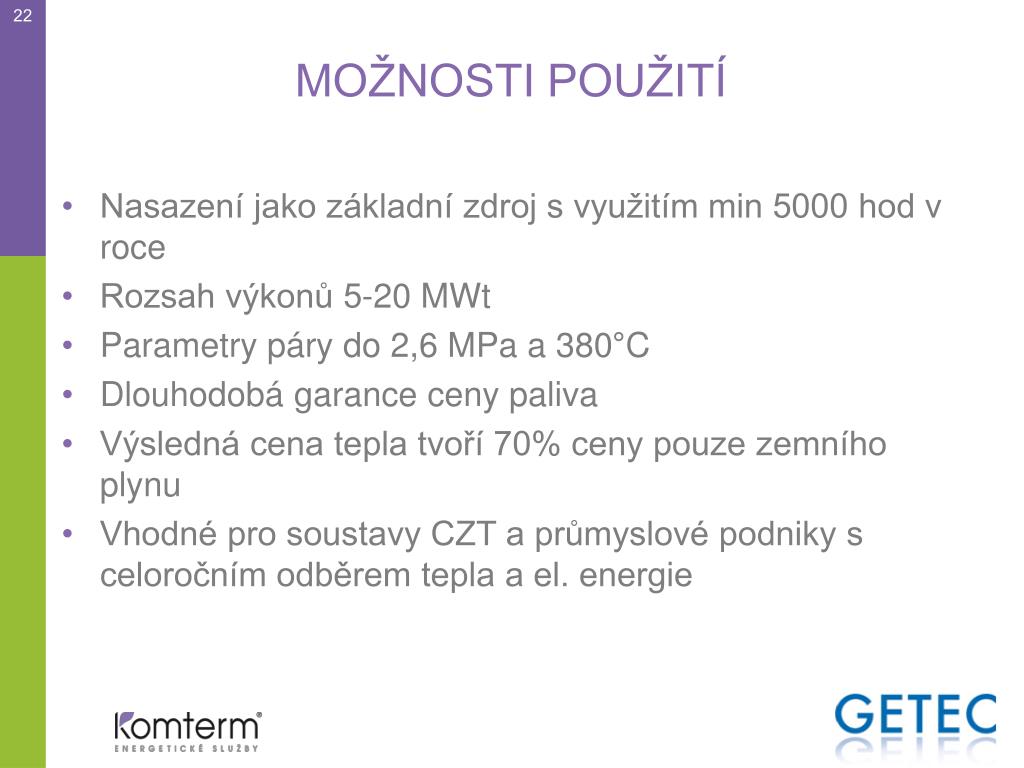

22. MOŽNOSTI POUŽITÍ Nasazení jako základní zdroj s využitím min 5000 hod v roce Rozsah výkonů 5-20 MWt Parametry páry do 2,6 MPa a 380°C Dlouhodobá garance ceny paliva Výsledná cena tepla tvoří 70% ceny pouze zemního plynu Vhodné pro soustavy CZT a průmyslové podniky s celoročním odběrem tepla a el. energie 22

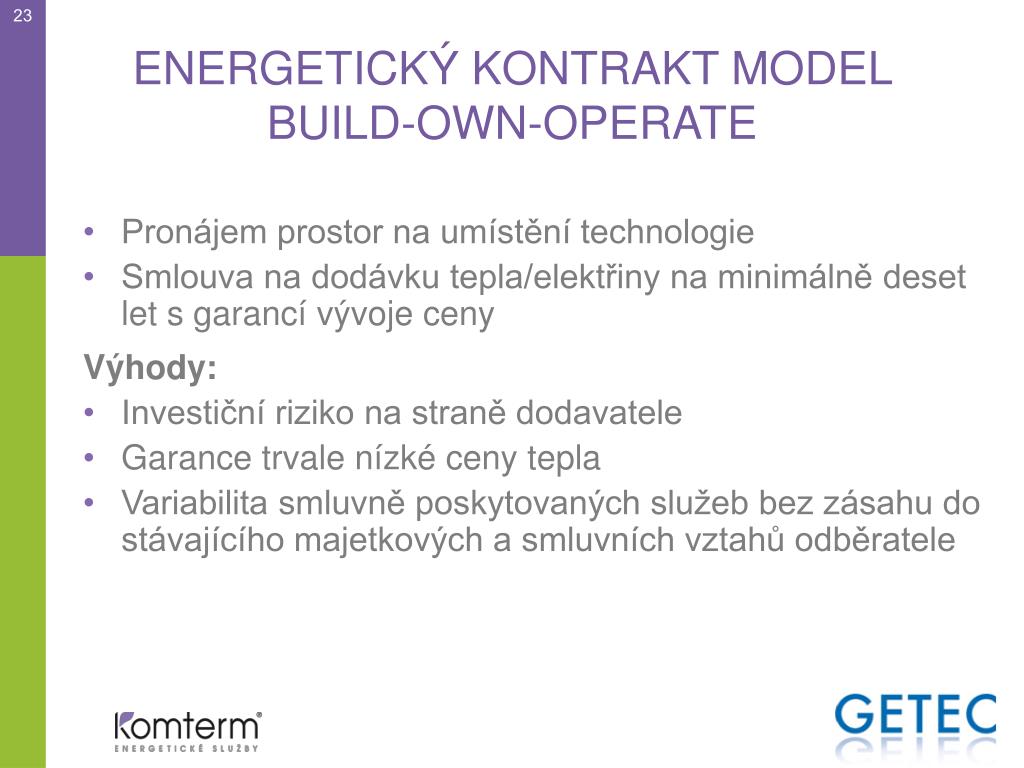

23. ENERGETICKÝ KONTRAKT MODEL BUILD-OWN-OPERATE Pronájem prostor na umístění technologie Smlouva na dodávku tepla/elektřiny na minimálně deset let s garancí vývoje ceny Výhody: Investiční riziko na straně dodavatele Garance trvale nízké ceny tepla Variabilita smluvně poskytovaných služeb bez zásahu do stávajícího majetkových a smluvních vztahů odběratele 23

24. CENA TEPLA

25. REFERENCE SPOLENČNOSTI GETEC 25

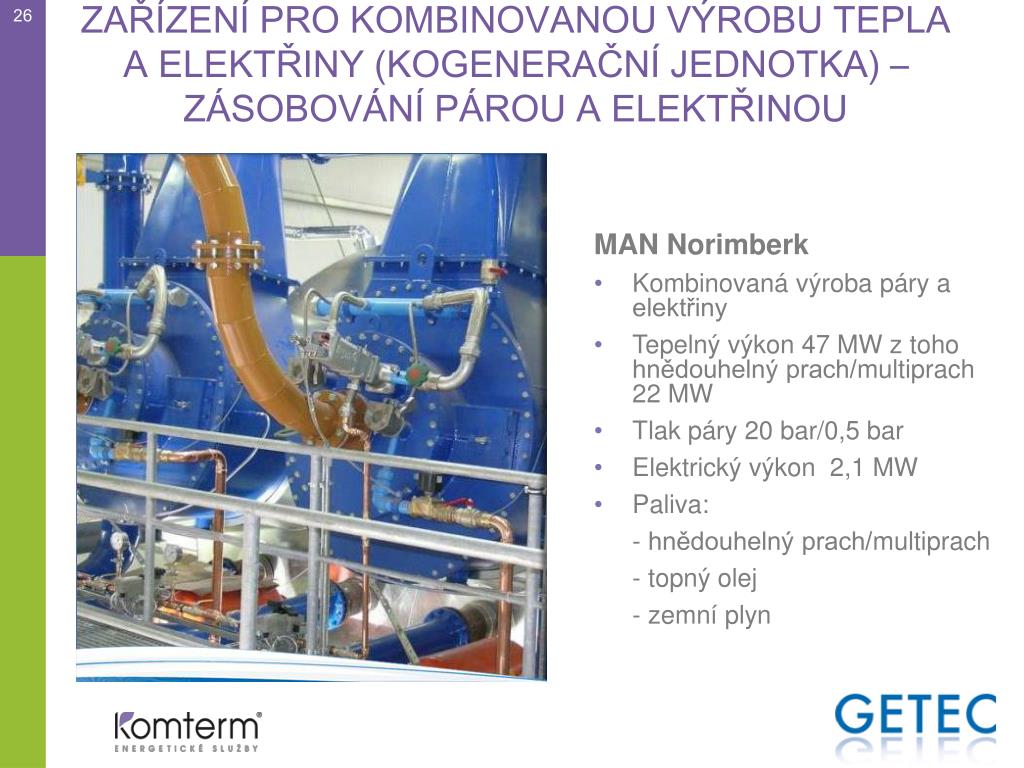

26. ZAŘÍZENÍ PRO KOMBINOVANOU VÝROBU TEPLA A ELEKTŘINY (KOGENERAČNÍ JEDNOTKA) – ZÁSOBOVÁNÍ PÁROU A ELEKTŘINOU 26 • MAN Norimberk • Kombinovaná výroba páry a elektřiny • Tepelný výkon 47 MW z toho hnědouhelný prach/multiprach 22 MW • Tlak páry 20 bar/0,5 bar • Elektrický výkon 2,1 MW • Paliva: • - hnědouhelný prach/multiprach • - topný olej • - zemní plyn

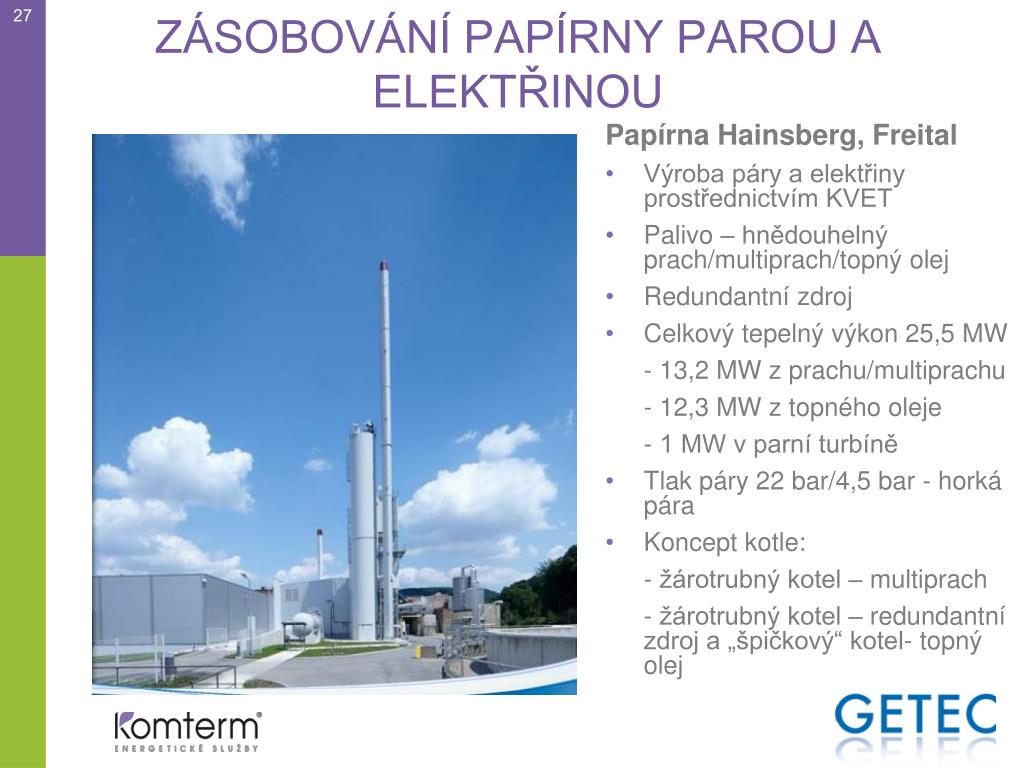

27. ZÁSOBOVÁNÍ PAPÍRNY PAROU A ELEKTŘINOU 27 • Papírna Hainsberg, Freital • Výroba páry a elektřiny prostřednictvím KVET • Palivo – hnědouhelný prach/multiprach/topný olej • Redundantní zdroj • Celkový tepelný výkon 25,5 MW • - 13,2 MW z prachu/multiprachu • - 12,3 MW z topného oleje • - 1 MW v parní turbíně • Tlak páry 22 bar/4,5 bar - horká pára • Koncept kotle: • - žárotrubný kotel – multiprach • - žárotrubný kotel – redundantní zdroj a „špičkový“ kotel- topný olej

28. PÁRA A ELEKTŘINA PRO VÝROBU BIO – OLEJE II. 28 • Závod na výrobu bio – oleje v Magdeburgu • Výroba páry a elektřiny KVET • Palivo – hnědouhelný prach/multiprach • Tepelný výkon 20 MW • Množství páry 27 t/h • Elektrický výkon 270 kW • Tlak páry 21 bar/13,5 bar – nasycená pára

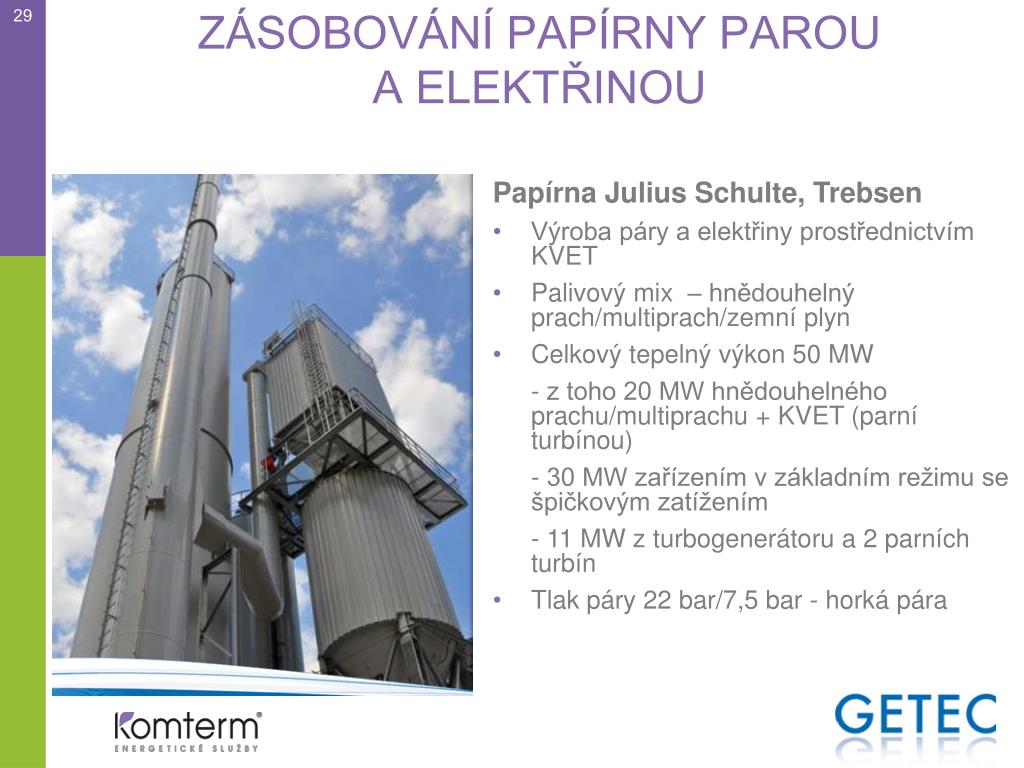

29. 29 ZÁSOBOVÁNÍ PAPÍRNY PAROU A ELEKTŘINOU • Papírna Julius Schulte, Trebsen • Výroba páry a elektřiny prostřednictvím KVET • Palivový mix – hnědouhelný prach/multiprach/zemní plyn • Celkový tepelný výkon 50 MW • - z toho 20 MW hnědouhelného prachu/multiprachu + KVET (parní turbínou) • - 30 MW zařízením v základním režimu se špičkovým zatížením • - 11 MW z turbogenerátoru a 2 parních turbín • Tlak páry 22 bar/7,5 bar - horká pára

30. LIKVIDACE SPALIN/“PROBLEMATICKÝCH PLYNŮ“ SPALOVÁNÍM 30 • Chemický průmysl v Hessensk + Sasku - Anhaltsku • Teplárny – výroba páry a elektřiny • Palivový mix – hnědouhelný prach, topný olej, rajský plyn • KVET • Celkový tepelný výkon 40 MW • - 20 MW z hnědouhelného prachu/multiprachu • - 20 MW ze zemního plynu, topného oleje • Tlak páry 22,5 /8,5/4 bar – nasycená pára
