  1. RSR路由产品线介绍 技术培训中心

  2. 学习目标 • 掌握锐捷RSR系列路由器产品的产品形态,扩展模块/线卡, 以及产品的定位。 • 掌握锐捷RSR系列路由器产品模块线卡安装注意事项

  3. 课程内容 • 第一章:路由器ROADMAP • 第二章:RSR10系列 • 第三章:RSR20系列 • 第四章:RSR30系列 • 第五章:RSR50/50E系列 • 第六章:RSR77系列 • 第七章:RSR系列特色技术与模块一览

  4. 一、路由器Roadmap 一、路由器Roadmap

  5. 路由器Roadmap RSR-04E RSR-08E RSR16E RSR30 RSR50/50E RSR77 RSR10/20 NBR1200(G) NBR2000 NBR2500 NBR3000

  6. 二、RSR10系列路由器 二、RSR10系列路由器

  7. FLASH 32M 转发性能 260Kpps 1个Console 口、2 个 10/100M 以太网口 2个SIC插槽 从下到上顺序排列,插槽编号由SIC1 到SIC2 无AUX口 USB口 RSR10-02产品形态

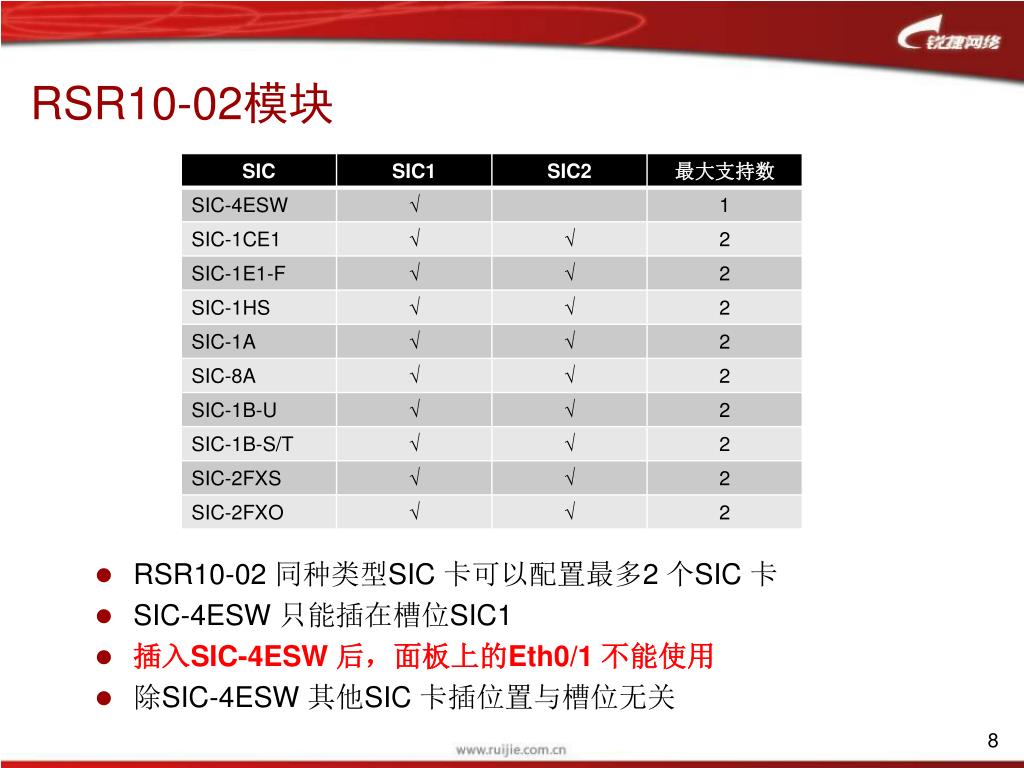

  8. RSR10-02 同种类型SIC 卡可以配置最多2 个SIC 卡 SIC-4ESW 只能插在槽位SIC1 插入SIC-4ESW 后,面板上的Eth0/1 不能使用 除SIC-4ESW 其他SIC 卡插位置与槽位无关 RSR10-02模块

  9. 三、RSR20系列路由器 三、RSR20系列路由器

  10. RSR20系列路由器概览 • RSR20路由器是针对金融网点量身定做的网点路由器,还可以用在网络实验室、政府、企业等广域网接入。该系列产品具有高性能、高扩展性、路由交换一体化、高安全、多业务特性,能够轻松自如地应对以上行业的组网需求及在末来三年的业务增长的需求。

  11. RSR20-04产品形态 • FLASH 32M 转发性能 280Kpps • 1个Console 口、1 个AUX 口、2 个 10/100M 以太网口 • 从左到右顺序排列,插槽编号由SIC1 到SIC4 • 无USB口

  12. RSR20-04模块 • RSR20 最多可以配置4 个SIC 卡 • SIC-1B-U、SIC-1B-S/T可同时支持2块。 • SIC-1HS 不能插入SIC1 • SIC-1E1-F、SIC-1CE1 只能插入SIC3 和SIC4。 • SIC-8A、SIC-1A、SIC-2FXS、SIC-2FXO 可同时支持4 块 • SIC-4ESW、FE0/1不能同时使用,优先级SIC>固化

  13. RSR20-14产品形态 • FLASH 32M 转发性能280Kpps • 1 个Console口、1 个AUX口、2 个USB接口、3 个10/100M以太网口 • NMX 插槽支持24个二层交换以太网口

  14. RSR20-14模块 • 4 个SIC 卡和一个NMX交换机模块 • SIC-4ESW只能插入槽位SIC Slots1 • SIC-1CE1、SIC-1E1-F 只能插入SIC Slots3 和SIC Slots4,而不能插入Slots1 和SIC Slots2 • SIC-1HS 和SIC-1HS-V35 不能插入SIC Slots1 • SIC-1B-U 和SIC-1B-S/T 每种卡最多可同时支持两张,其余四种卡每种可同时支持4 张 • NMX 交换机模块插槽支持交换卡NMX-24ESW和NMX-24ESW-L2 • NMX-24ESW、SIC-4ESW、FE0/1不能同时使用,优先级NMX>SIC>固化

  15. RSR20-18产品形态 • FLASH 32M 转发性能280Kpps • 1 个Console口、1 个AUX口、2 个USB接口、3 个10/100M以太网口 • NMX 插槽支持24个二层交换以太网口

  16. RSR20-18模块 • 8 个SIC 卡和一个NMX交换机模块 • SIC-4ESW只能插入槽位SIC Slots1 • SIC-1CE1、SIC-1E1-F 只能插入SIC Slots3 和SIC Slots4 • SIC-1HS和SIC-1HS-V35只能插入SIC Slots2、 SIC Slots3、 SIC Slots4 • SIC-1B-U 和SIC-1B-S/T 每种卡最多可同时支持两张 • SIC-2FXS、 SIC-2FXO 每种卡最多可同时支持六张 • NMX-24ESW、SIC-4ESW、FE0/1不能同时使用,优先级NMX>SIC>固化

  17. RSR20-24产品形态 • FLASH 512M 转发性能300Kpps • 1 个Console口、1 个AUX口、2 个USB接口、2个10/100M以太网口

  18. RSR20-24模块 • 支持4个SIC卡和2个NMX卡 • SIC-4ESW只能插在槽位SIC SLOT1;插入SIC-4ESW 后,面板上的FE0/1 不能使用 • SIC-1E1-F、SIC-1CE1 只可插入SIC SLOT3 和SIC SLOT4。 • SIC-1B-U、SIC-1B-S/T 可同时支持2 块。 • SIC-1HS不能插入SIC SLOT1

  19. RSR20系列的技术特性 • 转发性能同档次最高,达到280Kpps • 转发性能和ACL无关 • 无论多大攻击不影响管理 • RSR20-24业界同等产品中最大混 • 插接入 密度(52IP和32 串口) • 全模块化设计,灵活方便 • 同等产品扩展性最高,固化3FE/2USB • ,支持GE,18个E1汇聚(RSR20-24) • 安全加密的终端接入技术 • 内置硬件加密引擎

  20. 四、RSR30系列路由器 四、RSR30系列路由器

  21. RSR30-44产品形态 • FLASH 512M 转发性能2Mpps • 路由引擎自带1 个Console口、1 个AUX口、2 个USB接口、2 个2个Gigabit SFP/Ethernet combo端口

  22. RSR30-44模块 • 4 个SIC 卡、4个NMX交换机模块、1路由引擎、2电源 • SIC-4ESW只能插入槽位SIC Slots5 • SIC-1CE1、SIC-1E1-F 只能插入SIC Slots7 和SIC Slots8 • SIC-1HS不能插入SIC Slots5 • SIC-1B-U 和SIC-1B-S/T 每种卡最多可同时支持4张 • NMX-3插槽和SIC-5插槽不能同时使用ESW模块,优先级NMX>SIC

  23. 五、RSR50系列路由器 五、RSR50系列路由器

  24. RSR50系列概览

  25. RSR50E路由器产品形态 • RSR50-20有二个电源插槽,正常工作时,只需要一块电源模块,第二块电源模块作为冗余 • RSR50-40和RSR50-80有三个电源插槽,正常工作时,需要一块电源模块,第二块和三块电 源模块作为冗余 • RSR50E-80三个电源插槽,正常工作时,需要两块块电源模块,第三块电源作冗余

  26. RSR50E引擎冗余原理及三叉线应用 接口编号G0/0 三叉线 • 冗余原理 • 主备引擎上业务端口均使用相同编号 • 主引擎业务接口UP、备引擎接口DOWN • 采用Keepalive机制检测主引擎工作状态,当主引擎发生故障,备引擎启动 • 三叉线应用 • 采用主备引擎的情况下,如使用引擎上的业务接口,可利用三叉线自动实现线路的切换 • 三叉线为无源设备,物理上将一根以太线缆同时接在主、备引擎上 • 三叉线提供两个连接引擎的水晶头、一个连接线缆的水晶孔

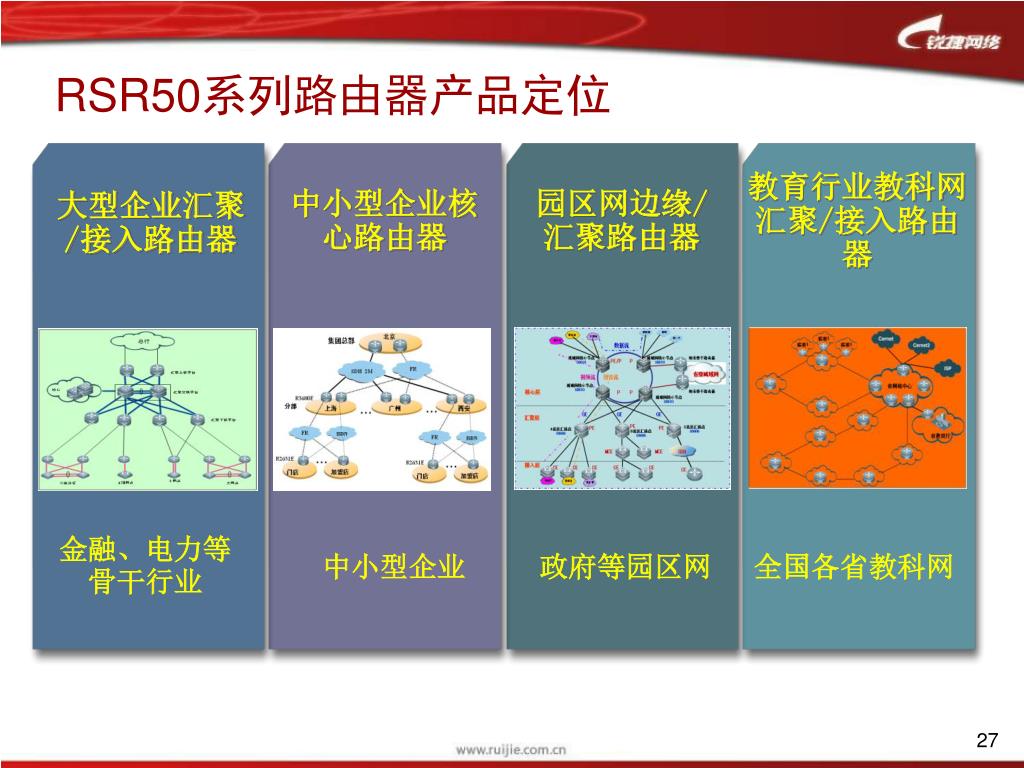

  27. RSR50系列路由器产品定位 中小型企业核心路由器 园区网边缘/汇聚路由器 教育行业教科网汇聚/接入路由器 大型企业汇聚/接入路由器 金融、电力等 骨干行业 中小型企业 政府等园区网 全国各省教科网

  28. 六、RSR77系列路由器 六、RSR77系列路由器

  29. RSR7708万兆分布式核心路由器

  30. RSR7708产品形态 • RSR7708正视图 • 2引擎插槽 • 4业务板插槽 风 扇 插 槽 业务板插槽 引擎插槽 业务板插槽

  31. RSR7708产品形态(续) • RSR7708背视图 • 3电源插槽,实现2+1冗余 • 电源模块:PA240R 电源插槽

  32. RSR7708业务线卡介绍 • 主控引擎 • RSR7708-SRCMI MGMT接口不参与业务数据转发 功能:telnet管理、syslog记录

  33. RSR7708业务线卡介绍 • 用于业务板插槽的线卡 • SIP1业务载板 • SIP2业务载板 • DFNM卡

  34. RSR7708业务线卡介绍 • SIP1业务载板 • 占用1个业务板槽位 • 高速业务(155M~10G)母卡,无转发引擎,无业务数据口 • 提供2个FNM槽位,配合FNM业务处理子卡使用(子卡内置转发引擎) • FNM业务处理子卡类型 • FNM-1POS-STM16 • FNM-4GE-1 • FNM-4GE-2 • FNM-2CPOS-STM1 FNM FNM SIP1

  35. RSR7708业务线卡介绍 • SIP2业务载板 • 占用1个业务板槽位 • 低速业务(64k~155M)母卡,内置发引擎,内置2GE光电复用端口 • 提供2个NME或1个DNME槽位,配合NME业务接口子卡使用(子卡无转发引擎) • NME业务接口子卡类型 • NME-1ATM-STM1 • NME-1POS-STM1 • NME-6FE • DNME-8E1/CE1 NME/DNME 2GE SIP2

  36. RSR7708业务线卡介绍 • DFNM业务处理卡 • 不依赖于SIP卡,直接插入业务板槽位使用 • 内置转发引擎 • DFNM业务接口子卡类型 • DFNM-02XFP DFNM

  37. 业务线卡类型总结及编号规则 DFNM SIP1 FNM SIP2 DNME NME

  38. RSR77系列路由器产品定位 金融行业汇聚路由器 中小企业核心路由器 教育行业汇聚路由器 政府行业汇聚路由器 金融纵向网 企业纵向网 教育城域网 政府纵向网

  39. 七、特色技术与模块 七、RSR系列路由器 特色技术与模块一览

  40. SIC Ethernet SIC-4ESW E1 SIC-1E1-F Syn/Asy SIC-1A SIC-1HS SIC-8A

  41. SIC(续) ISDN SIC-1B-S/T SIC-1B-U VOIP SIC-2FXS SIC-2FXO

  42. NMX Ethernet NMX-2GEH NMX-24ESW E1/Syn NMX-8E1/CE1H NMX-4E1/CE1H NMX-4HSH POS/ATM NMX-1POSH NMX-1CPOSH NMX-1ATM-STM1H

  43. SIP1/FNM/DFNM SIP1 FNM-1POS-STM16 FNM-4GE-1 FNM-4GE-2 FNM-2CPOS-STM1 DFNM-2XFP

  44. SIP2/NME/DNME SIP2 NME-1ATM-STM1 NME-1POS-STM1 NME-6FE DNME-8E1/CE1

  45. 谢 谢! 谢 谢!
