  1. SYSTEMY OPERACYJNE Adresowanie IPv6

  2. Adresowanie IPv6 • Cechy IPv6 • Nagłówek IPv4 a IPv6 • Nagłówek IPv4 • Nagłówek IPv6 • Architektura adresu IPv6 • Typy adresów • Sposoby migracji • IPv4 vs IPv6

  3. Cechy IPv6 • Nowy format nagłówka • Dużo większa przestrzeń adresowa • Hierarchiczne adresowanie • Uproszczona automatyczna konfiguracja (DHCPv6) • Gwarancja QoS

  4. Nagłówek IPv4 a IPv6

  5. Nagłówek IPv6 • Wersja (ang. Version)- wersja protokołu • Priorytet/Typ ruchu (ang. Traffic Class)- rodzaj ruchu oraz priorytet pakietu • Etykieta przepływu (ang. Flow Label)- zapewnia wysoki poziom obsługi • Długość pola danych (ang. Payload Lenght)- wielokrotność oktetów • Następny nagłówek (ang. Next Header)- nagłówek rozszerzający • Limit przeskoków (ang. Hop Limit)- TTL w IPv4 • Adres źródłowy (ang. Source Address) • Adres docelowy (ang. Destination Address)

  6. Architektura adresu IPv6 (1) • IANA – Internet Assigned Numbers Authority • FP – Prefiks formatu, stała wartość 001 • TLA ID (ang. Top lvl Aggregator)– Identyfikator organizacji zarządzającej • adresami • RES - Wartość zarezerwowana na powiększenie liczby bitów pól TLA oraz NLA • NLA ID (ang. Next lvl Aggregator) – Identyfikator NLA • SLA ID (ang. Site lvl Aggregator) – Identyfikator węzła • Interface ID – Identyfikator interfejsu

  7. Architektura adresu IPv6 (2) Przykładowy adres IPv6 3ffe:8010:0007:00d3:0000:0000:0000:0005 Grupę 4 zer można zastąpić jednym 3ffe:8010:0007:00d3:0:0:0:5 Zera nieznaczące można pominąć 3ffe:8010:7:d3:0:0:0:5 Agregacja zer 3ffe:8010:7:d3::5

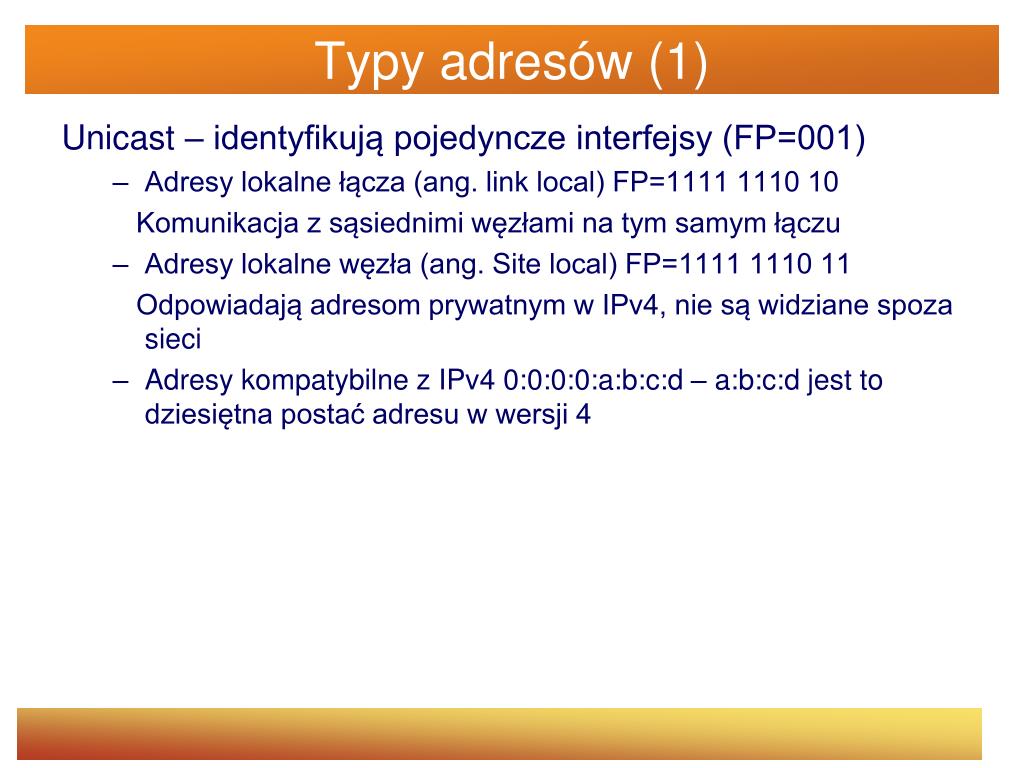

  8. Typy adresów (1) Unicast – identyfikują pojedyncze interfejsy (FP=001) • Adresy lokalne łącza (ang. link local) FP=1111 1110 10 Komunikacja z sąsiednimi węzłami na tym samym łączu • Adresy lokalne węzła (ang. Site local) FP=1111 1110 11 Odpowiadają adresom prywatnym w IPv4, nie są widziane spoza sieci • Adresy kompatybilne z IPv4 0:0:0:0:a:b:c:d – a:b:c:d jest to dziesiętna postać adresu w wersji 4

  9. Typy adresów (2) Multicast – jeden do wielu (FP=11111111) Anycast – jeden do jednego z wielu Adresy specjalne 0:0:0:0:0:0:0:0 – adres niesprecyzowany 0:0:0:0:0:0:0:1 – adres pętli zwrotnej

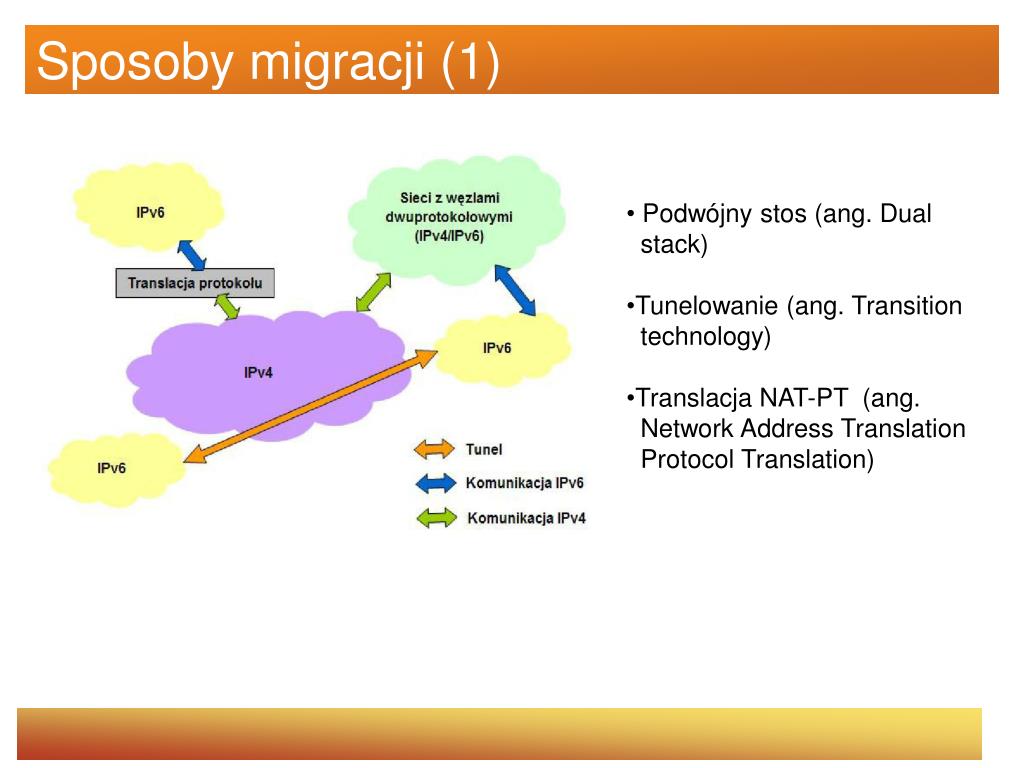

  10. Sposoby migracji (1) • Podwójny stos (ang. Dual • stack) • Tunelowanie (ang. Transition • technology) • Translacja NAT-PT (ang. • Network Address Translation • Protocol Translation)

  11. Sposoby migracji (2) Węzeł IPv4 Węzeł IPv6 Węzeł IPv4/IPv6 TCP/UDP TCP/UDP TCP/UDP IPv4 IPv6 IPv4 IPv6 Łącza danych Łącza danych Łącza danych

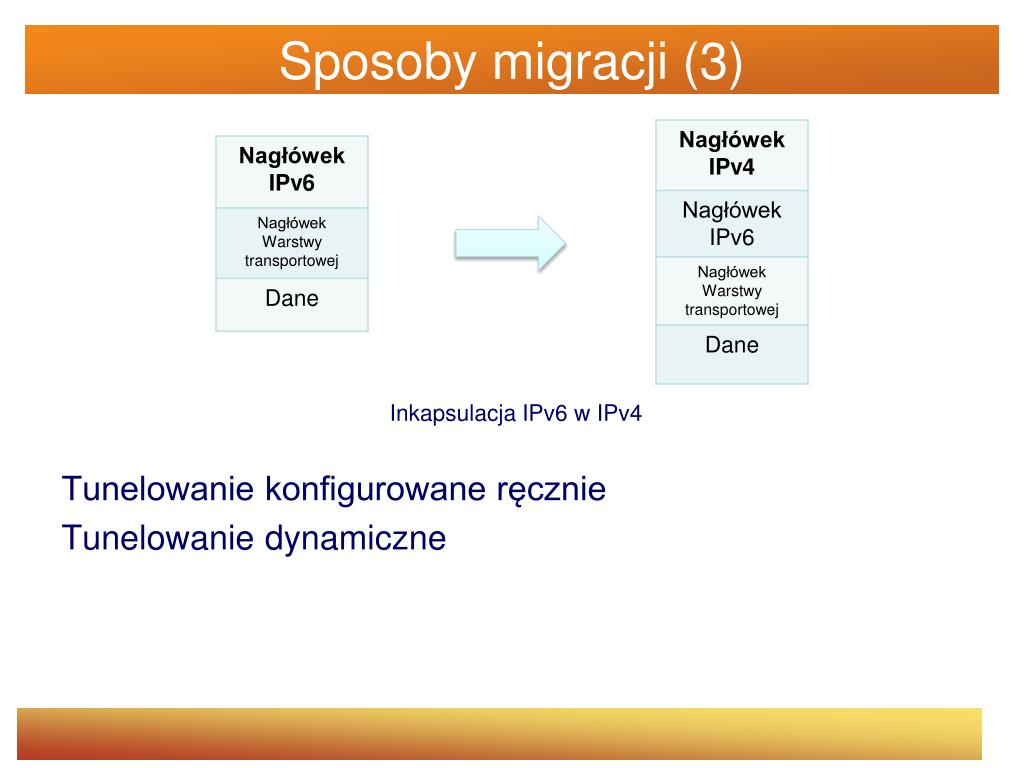

  12. Sposoby migracji (3) Inkapsulacja IPv6 w IPv4 Tunelowanie konfigurowane ręcznie Tunelowanie dynamiczne

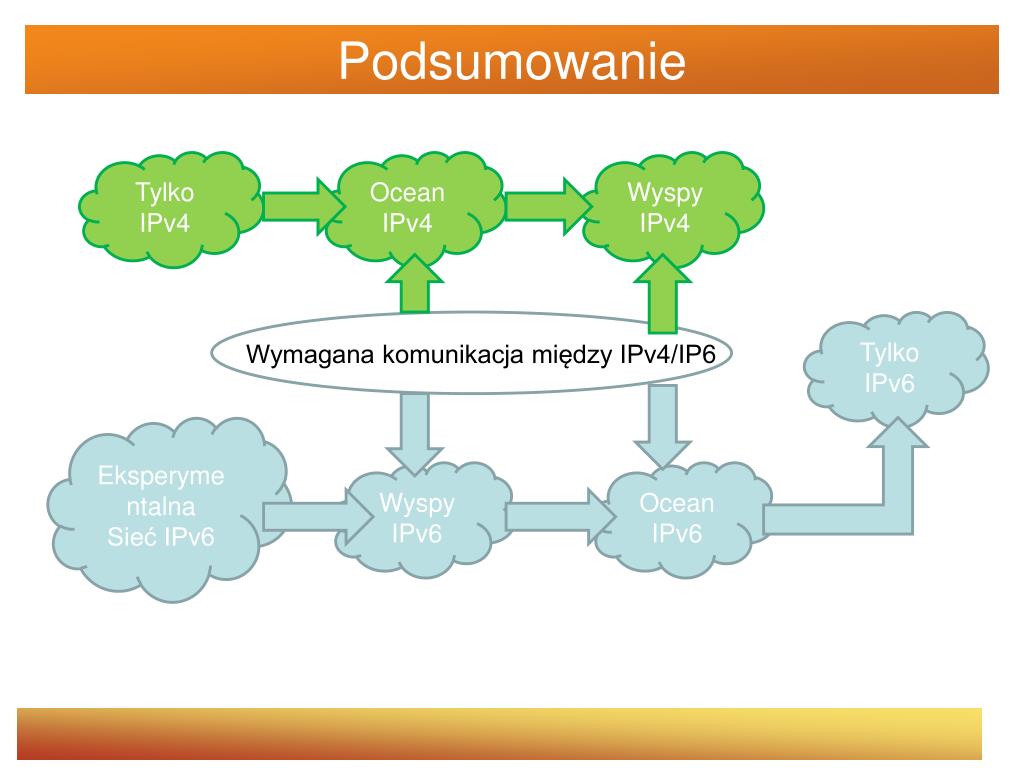

  13. Podsumowanie Tylko IPv4 Ocean IPv4 Wyspy IPv4 Tylko IPv6 Wymagana komunikacja między IPv4/IP6 Eksperymentalna Sieć IPv6 Wyspy IPv6 Ocean IPv6

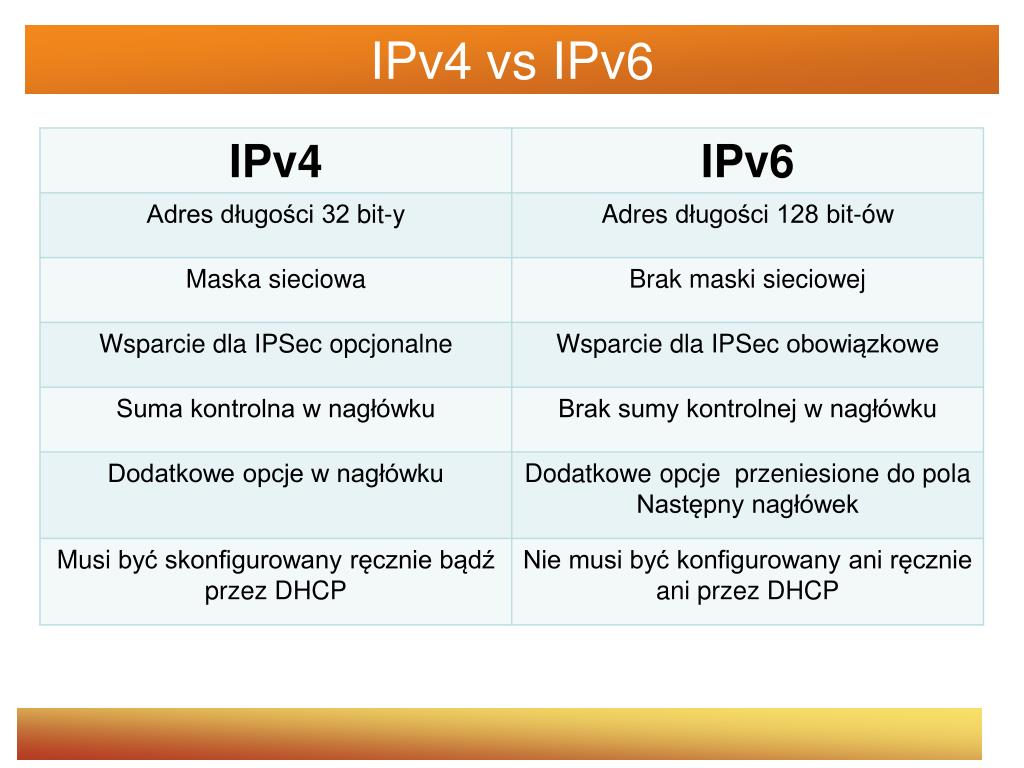

  14. IPv4 vs IPv6

  15. Pytania
