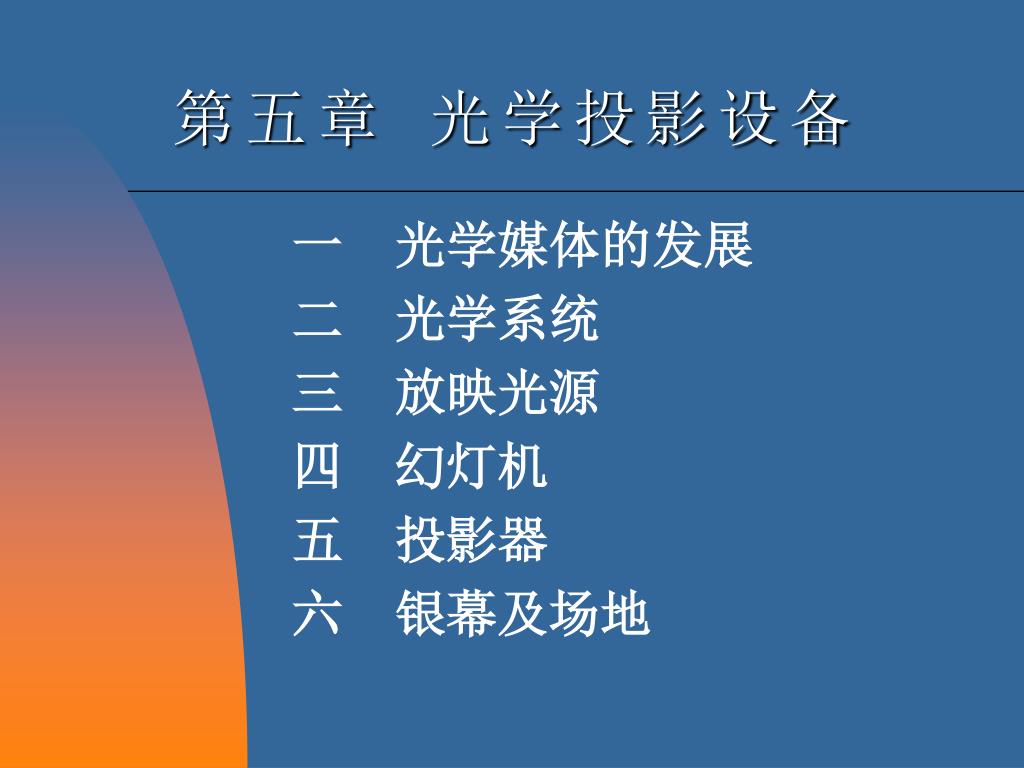

  1. 第五章 光学投影设备 一 光学媒体的发展 二 光学系统 三 放映光源 四 幻灯机 五 投影器 六 银幕及场地

  2. 了解光学媒体的发展 了解光学媒体投影设备的光学系统 了解常用光源的种类和特性 掌握幻灯机结构原理， 学会幻灯机选择、使用和维护 学习目标

  3. 影戏 幻灯戏 灯 电光源、透镜 色纸、动物皮 玻璃、高分子材料 人工的剪纸 描绘、摄影 第一节 光学投影媒体的发展 幻灯的出现和发展 投影的出现和发展 普通投影器 实物投影器 幻灯机 投影器 电子投影机 视频展示台

  4. 一、基本结构 二、照明系统和成像系统的匹配原理 三、照明系统结构 四、投影物镜的类型与参数 第二节 光学系统

  5. 成像系统 光源 投影软件 聚光透镜 投影物镜 银幕 一、基本结构 1、光学系统部分 照明系统 2、机械部分 3、电气部分

  6. 照明系统的拉赫不变量J1等于成像系统的拉赫不变量J2照明系统的拉赫不变量J1等于成像系统的拉赫不变量J2 J1=n1y1u1J2=n2y2u2n为折射率 L2 B1’ L1 A2 A1 h1 y2 y1 u1 u2 O1 O2 O1” B1 Y1” B2 A1” 二、匹配原理 1、获得最大光学效率的条件

  7. 2、图像获得均匀照度 1）照明系统和成像系统间配置 2）常用图像均匀照明的方式 a、柯拉式（投影和幻灯） 1、将被投影画幅安置在尽可能靠近聚光镜的位置 2、将光源发光面的像安排在成像物镜入瞳处 3、适用于大画幅 b、临界型照明（电影） 1、将被投影画幅尽可能安排在光源发光面像面位置 2、被投影画幅小，光效高 c、不透明画幅的照明（实物投影器） 1、功耗大，效率低 2、比较笨重

  8. 柯拉型照明 二、匹配原理 L2 L1 B1’ A2 B2’ A1 O1 O2 O1’ O2’ B1 B2 A1’ A2’

  9. 三、照明系统结构 1、聚光镜式以聚光镜为主要聚光元件以球面反射镜为辅助聚光的照明系统 2、反光镜式以深椭球反光镜为主要聚光元件，并在反光镜内镀上一层冷光膜 3、混合式

  10. 3、焦距、放大率与相对孔径的关系 2 （1+β） f L= β 四、投影物镜类型与参数 1、种类与结构 匹兹伐放映物镜 双高斯型 柯克型 松纳型 投影器用放映物镜 2、放映物镜参数 视场角 分辨率 焦距 相对孔径（照度与相对孔径的平方成正比)

  11. 一、对放映光源的基本要求 二、热辐射光源 三、气体放电光源 第三节 放映光源

  12. 1、能提供足够大的光通量 2、具有尽可能高的发光效率 3、具有良好的显色性 4、发光体要小 5、点燃方便 6、有效寿命长 有效寿命是指从开始使用到光通量降至初始值的70%的有效工作时间 一、放映光源基本要求

  13. 实质：热现象，对灯丝加热使之发光 白炽灯泡 （发光效率低，体积大，寿命短） 卤钨灯 溴钨灯 碘钨灯 二、热辐射光源 1、溴钨灯 a、结构

  14. c、溴钨灯特点 体积小 光通量稳定 光效高 光色好 有效寿命长 灯丝附近高温区 HBr H+Br 低温区 w+2Br WBr2(气体） 高温区 wBr2 W+2Br 200~1100℃ >1600℃ b、溴钨灯循环原理 d、光电参数 12v,100w;24v,150w和250w; 30v,400w和500w的规格 光效为28lm/w

  15. e、使用注意事项 不能直接用风吹灯泡 进行低压预热延长使用寿命 不要用手触摸玻璃 工作时不要振动 f、热辐射光源新发展 氟钨灯 碳化钽丝白炽灯

  16. 四、气体放电光源 1、氙灯 a、氙灯的光电性能 白色标准光源 发光区不均匀 存在暗区 不需要镇流器可以工作 发光效率40lm/w 点燃需要借助触发器的高压 c、使用注意事项 按规定安装， 防止紫外线 采用无臭氧氙灯 ，以免臭氧影响健康

  17. 2、镝灯 镝灯的光电性能 色光接近日光 发光效率高（70-80lm/w） 片门温升低（红外线少） 有效寿命长（数百小时） 需要镇流器才能工作 点燃需要触发器数分钟后才能正常的工作

  18. 3、超高压锡灯灯 光电性能 • 发光光谱侧重于可见光，光效高 • 整个寿命期间光谱稳定接近日光 • 显色性好 • 电弧亮度均匀 • 需触发器，镇流器

  19. 一、种类及其特点 二、幻灯机的光学原理 三、幻灯机的调焦与换片 四、选择、使用与维护 第四节 幻灯机

  20. 特点： 静止画面，不易表现动感 亮度不高 放大倍率大 可进行自动声画同步 种类： 按软件分：单片式、 卷片式、显微式 按操作分：手动式、自动式、声画同步 按镜头分；单镜头、多镜头 一、幻灯机的种类特点

  21. 1、单片式 135 120 优点 编辑灵活，不易损坏 缺点 容易倒置，容易丢失 2、卷片式 35mm电影片 优点 不会遗失，不会颠倒 缺点 不够灵活，不易保存 3、显微式 物镜焦距大，放大倍率小

  22. 4、自动幻灯机 控制： 线控，遥控 自动调焦，自动聚焦 声画同步 自带屏幕 5、多镜头幻灯机 6、复合式幻灯机

  23. 3、带透射式屏幕 二、幻灯机的光学系统 2、混合式 1、聚光镜式 易于更换灯泡 价格低廉 光效相对较低 亮度较低 必须检查灯泡对中 价格较高 光效高 4、显微式

  24. 1、调焦 手动 遥控线控 无线遥控 自动 老式 红外自动调焦 三、幻灯机的调焦与换片 机外有线控制 定时自动控制 声控自动控制 讯控自动控制 无线遥控控制 程控控制 2、换片 换片控制 换片方式 直线推挽式 圆盘推挽式 圆盘起落式

  25. 1、选择技术指标、功能、价格、需要 镜头的质量要好 噪音小、卡片率低 片门的温升要低 光通量要大、光效要高 画面亮度均匀性、彩色还原性要好 电器元件性能可靠，控制电路反应灵活 四、选择使用与维护

  26. 2、使用 准备工作 放映操作 3、维护 光学部件的维护 电气、电子部件的维护 机械传动部分的维护
