实验三 负反馈放大器的设计与调测

实验三 负反馈放大器的设计与调测. 一. 二. 实验目的. 实验原理与设计方法. 三. 四. 实验内容 及要求. 实验仪器. 五. 六. 预习要求与实验报告. 实验思考题. 实验目的 1 ．研究负反馈对放大器性能的影响。 2. 根据技术指标，设计电压并联负反馈 放大器。 3. 了解集成运放 LM324 的使用。. 实验原理与设计方法 1 ．将放大器输出信号（电压或电流）的一部分或全部，通过一定的方式送回到它的输入端，称为反馈。如图 3.1 所示。. 图 3.1. 反馈的分类

maxim
Télécharger la présentation

实验三 负反馈放大器的设计与调测

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

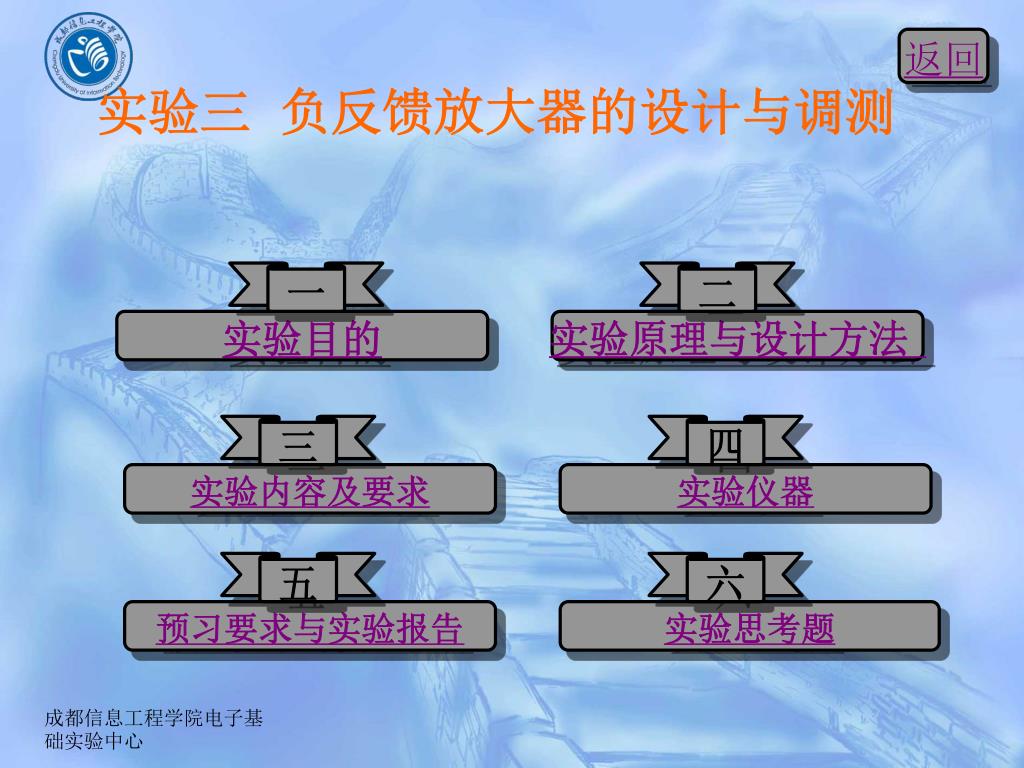

  1. 实验三 负反馈放大器的设计与调测 一 二 实验目的 实验原理与设计方法 三 四 实验内容及要求 实验仪器 五 六 预习要求与实验报告 实验思考题

  2. 实验目的 1．研究负反馈对放大器性能的影响。 2. 根据技术指标，设计电压并联负反馈 放大器。 3. 了解集成运放LM324的使用。

  3. 实验原理与设计方法 1．将放大器输出信号（电压或电流）的一部分或全部，通过一定的方式送回到它的输入端，称为反馈。如图3.1所示。 图3.1

  4. 反馈的分类 （1）若引回的反馈信号使净输入信号减小，导致放大器的放大倍数降低，这种反馈称为负反馈；若反馈信号使净输入信号加强，导致放大器的放大倍数增大，则为正反馈。

  5. （2）若反馈信号取自于输出电压则是电压反馈;若反馈信号取自于电流反馈。判别方法是把输出端短路，如果反馈消失则为电压反馈，见图3.2（a）；如果反馈没有消失，则是电流反馈，见图3.2（b），图中Rf为反馈元件。（2）若反馈信号取自于输出电压则是电压反馈;若反馈信号取自于电流反馈。判别方法是把输出端短路，如果反馈消失则为电压反馈，见图3.2（a）；如果反馈没有消失，则是电流反馈，见图3.2（b），图中Rf为反馈元件。 (a)电压反馈 （b）电流反馈 图 3. 2 电压反馈和电流反馈方框图

  6. （3）若放大器的输入电压Vi是由输入信号Vi’和反馈信号Vf串联而成则称为串联反馈，见图3.3（a）。若放大器的输入电流ii’是反馈电流if与输入信号电流ii并联而组成的称为并联反馈，见图3.3（b）。（3）若放大器的输入电压Vi是由输入信号Vi’和反馈信号Vf串联而成则称为串联反馈，见图3.3（a）。若放大器的输入电流ii’是反馈电流if与输入信号电流ii并联而组成的称为并联反馈，见图3.3（b）。 （a）串联反馈 （b）并联反馈 图3.3 串联和并联反馈方框图

  7. （a）电压串联负反馈 （ b）电流串联负反馈 （c）电压并联负反馈 （ d）电流并联负反馈 图3.4 负反馈电路

  8. 2．放大器引入负反馈后，使其性能指标参数得到 改善。 （1）对放大倍数的影响 负反馈电路放大倍数的一般关系式 由（3.1）式可见，当放大器引入负反馈后，使放 大倍数下降了1+AvF倍，但放大倍数的稳定性都提高 了 1+AvF倍。通常称1+AvF为反馈深度。当1+AvF ≥1时, 则 , 说明在深度负反馈时，放大倍数几乎与电 路其它参数无关。 (3.1)

  9. （2）对非线性失真及噪声的影响 当电路中加入负反馈后，放大电路的非线性失真将减小 1+AvF倍。 （3）对放大器稳定性的影响 由于晶体管参数及电源电压等的变化，都会引起放大器的输出电压（或电流）的变化。引入负反馈后，若输入电 压（或电流）增大，则反馈信号亦增大，促使输入信号减小，导致输出趋于减弱，从而起到自动调节输出的作用。

  10. 对Avf的表达式求导可得数量关系为： 可见，放大电路引入负反馈后，使放大倍数的稳定度 提高了1+AvF倍 。

  11. （4）对通频带的影响 引入负反馈后，其通频带提高了 倍， （5）对输入、输出阻抗的影响 不同的反馈形式对放大器的影响不一样，输入电 位的变化只取决于输入端反馈连接方式（串联还是并 联），而输出电阻的变化只跟取得反馈的方法（电压 还是电流）有关。 串联负反馈使输入阻抗增加，并联负反馈使输入 阻抗减小。电压负反馈使输出阻抗减小，电流负反馈 使输出阻抗增加。

  12. 三. 实验内容及要求 1.基本要求 用LM324构成二级电压并联负反馈放大器。其中第一级为 同相输入放大电路，电压放大倍数为4，第二级为反相输入放 大电路，电压放大倍数为5。 给定条件：电源电压±12V，第一级放大器输入端电阻为R1 =10KΩ，级间负反馈电阻Rf=75KΩ，负载RL=200Ω。 2. 扩展要求 用LM324构成二级电压串联负反馈放大器，Avf=10，Rif=20KΩ，测闭环输出电阻Rof。

  13. 3 实验测试内容 1.安装自行设计的电路，无误后再加直流电源。 2.将输入信号短路，测量第一级输出与第二级输出静态电压是否近似为零，若相差太大，应检查电路连接是否有误或元件损坏。 3.测试级间无负反馈与有负反馈两种情况下二级放大器的电压放大倍数、输入阻抗、输出阻抗。 4.用点频法测试无负反馈与有负反馈两种情况下二级放大电路的通频带。 *5.在通频带内选择一个频率的输入信号、无负反馈时加大输入信号使输出产生非线性失真，然后加负反馈观察非线性失真是否得到有效的改善。

  14. 四、实验仪器 1．直流稳压电源 1台 2．函数信号发生器 1台 3．双踪示波器 1台 4．晶体管毫伏表 1台 5．万用表 1只

  15. 预习要求与实验报告 1．复习负反馈放大器有关理论知识。 2. 用EDA技术对电路进行仿真，将仿真结果与 实验结果相比较。 3．自拟实验步骤及测量数据记录表格。 4．写出设计过程并绘出电路图。 5．在同一座标纸上绘出放大电路有无负反馈时 的频率特性曲线。 6．分析讨论电压并联负反馈对放大器性能有何 影响。

  16. 七 实验思考题 1.负反馈能否改善输入信号本身的非线性失真？ 2.负反馈放大器的反馈深度决定了电路性能的改善 程度，但是否是反馈深度越大越好，为什么？
