4.11 DSP 芯片的选型

4.11 DSP 芯片的选型. 选型：根据实际工程需要选择适合自己的 DSP 芯片 考虑因素：3 P（ 性能、价格、功耗） 性能上：速度、精度、内部存储器大小、接口便利性等. TMS320C54x 系列产品选择指南. 4.12 DSP 开发工具. 硬件开发工具 DSP 入门套件( DSK，DSP Starter Kit) 标准评估模块( EVM) 扩展开发系统 XDS(eXtended Development System) — 硬件仿真器 XDS510 或 XDS560 软件开发工具 集成开发软件 CCS(Code Composer Studio)

mele
Télécharger la présentation

4.11 DSP 芯片的选型

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

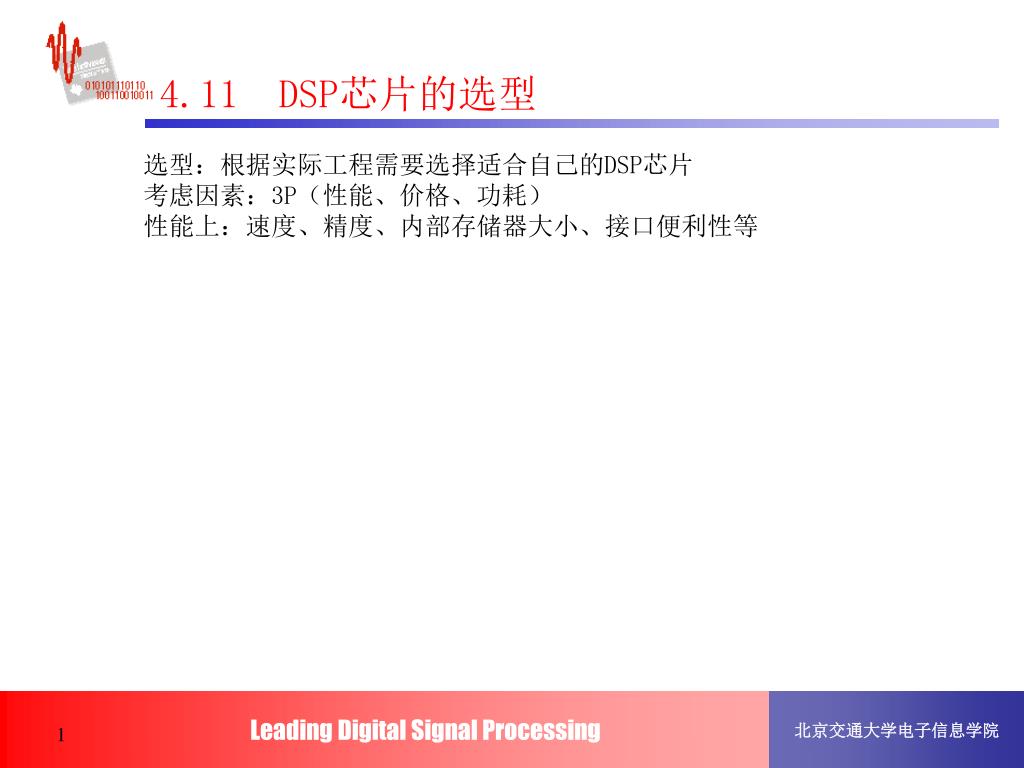

  1. 4.11 DSP芯片的选型 选型：根据实际工程需要选择适合自己的DSP芯片 考虑因素：3P（性能、价格、功耗） 性能上：速度、精度、内部存储器大小、接口便利性等

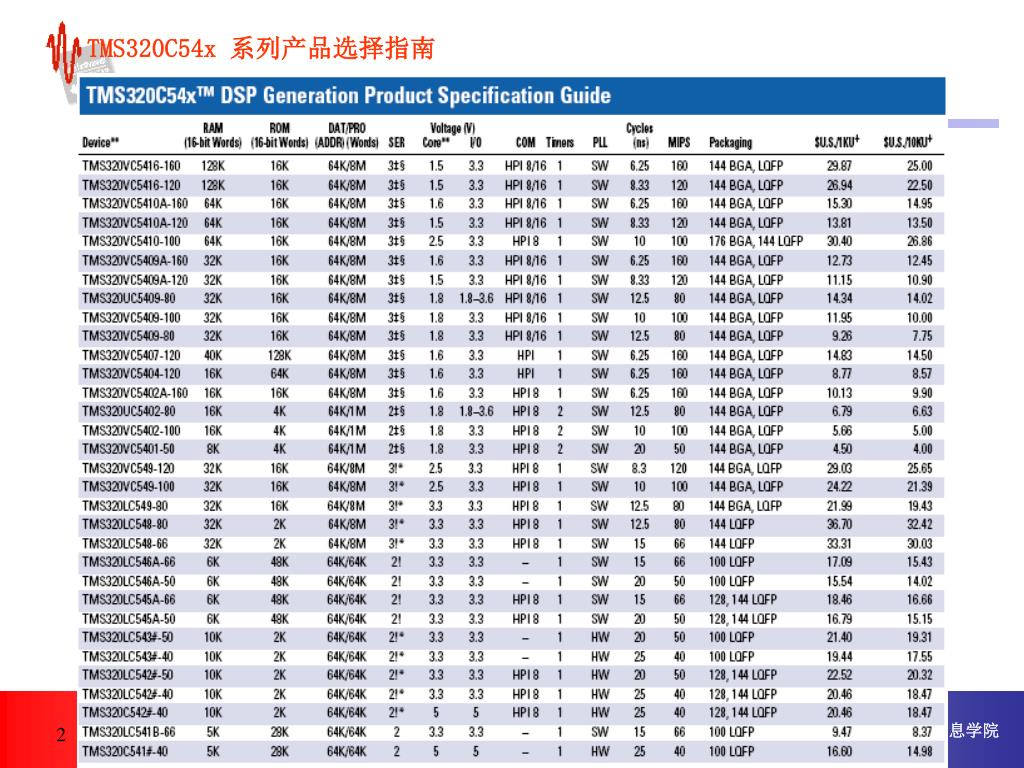

  2. TMS320C54x 系列产品选择指南

  3. 4.12 DSP开发工具 硬件开发工具 • DSP入门套件(DSK，DSP Starter Kit) • 标准评估模块(EVM) • 扩展开发系统XDS(eXtended Development System) —硬件仿真器XDS510或XDS560 软件开发工具 • 集成开发软件CCS(Code Composer Studio) • 软仿真器(Simulator，现已包含于CCS中)

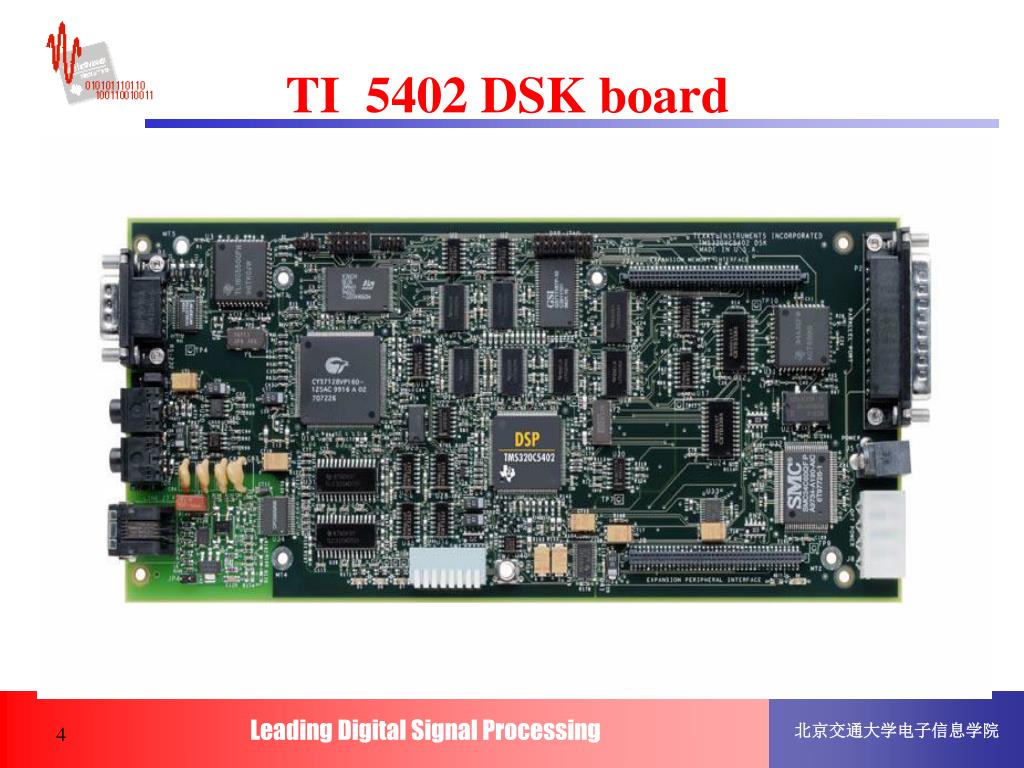

  4. TI 5402 DSK board

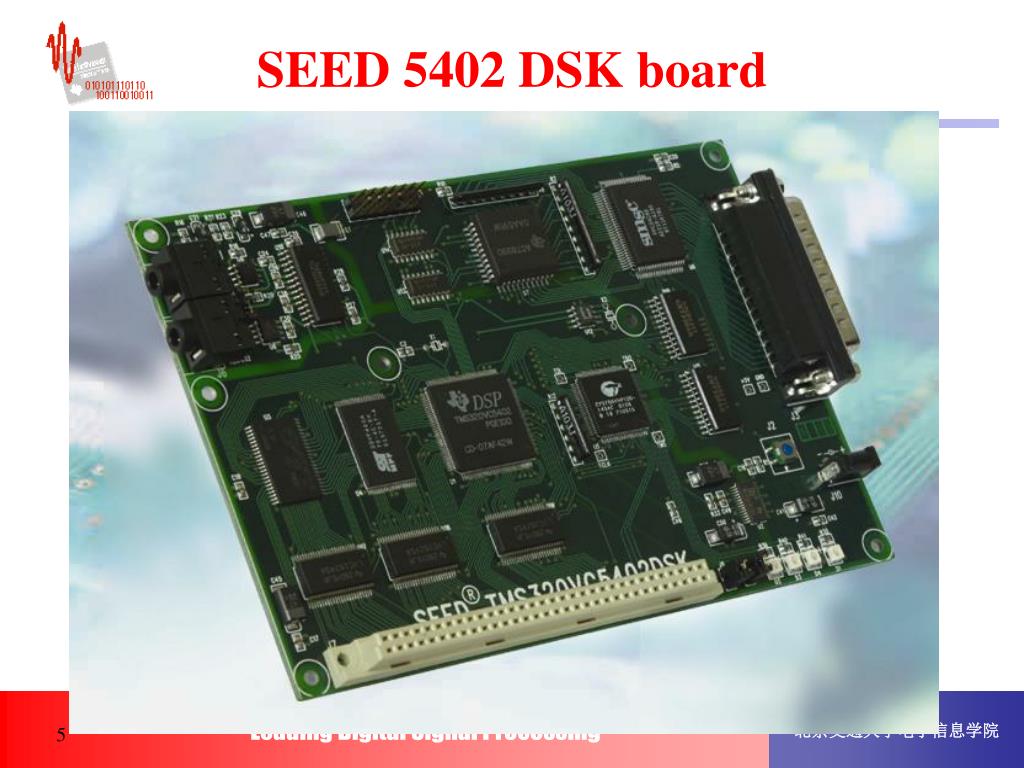

  5. SEED 5402 DSK board

  6. DM642 EVM board

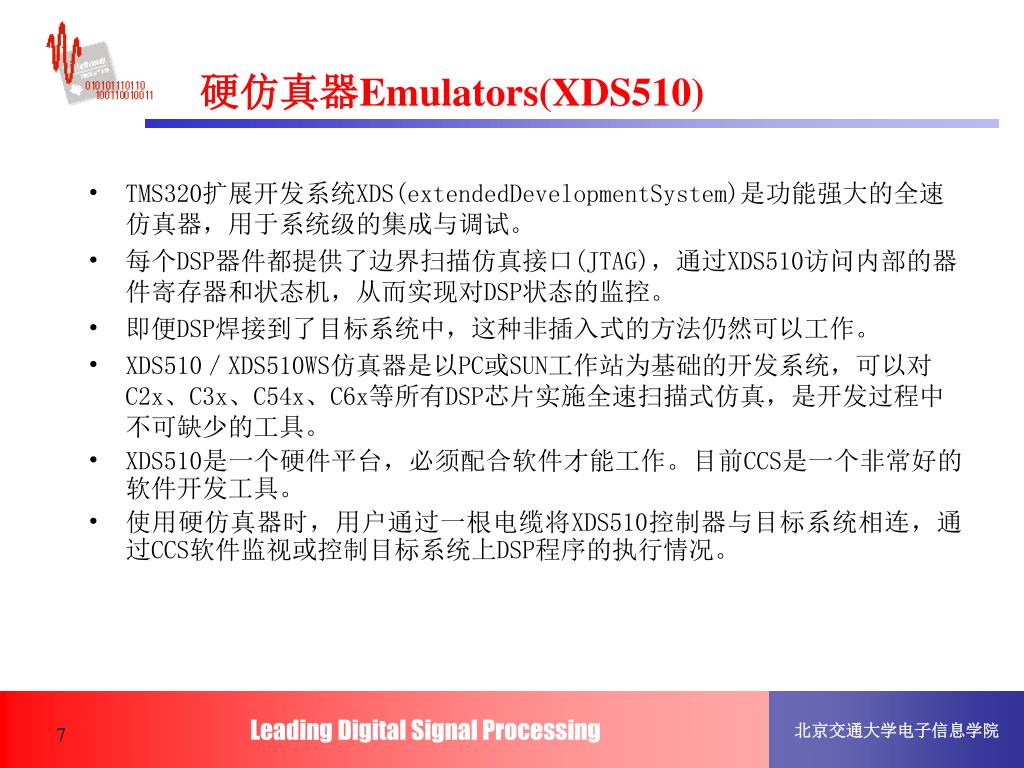

  7. 硬仿真器Emulators(XDS510) TMS320扩展开发系统XDS(extendedDevelopmentSystem)是功能强大的全速仿真器，用于系统级的集成与调试。 每个DSP器件都提供了边界扫描仿真接口(JTAG)，通过XDS510访问内部的器件寄存器和状态机，从而实现对DSP状态的监控。 即便DSP焊接到了目标系统中，这种非插入式的方法仍然可以工作。 XDS510／XDS510WS仿真器是以PC或SUN工作站为基础的开发系统，可以对C2x、C3x、C54x、C6x等所有DSP芯片实施全速扫描式仿真，是开发过程中不可缺少的工具。 XDS510是一个硬件平台，必须配合软件才能工作。目前CCS是一个非常好的软件开发工具。 使用硬仿真器时，用户通过一根电缆将XDS510控制器与目标系统相连，通过CCS软件监视或控制目标系统上DSP程序的执行情况。

  8. 调试TI的不同型号的DSP目标板时不用更换XDS510仿真器，仅仅需要进行相应的配置，如安装与DSP系列对应的调试软件，配置地址范围、内部或外部存储器资源以及片内存储器和外设及等待状态、访问权限等等。 • 一套XDS510仿真器包括： ● XDS510仿真器及其电源 ● IEEEll49.1(JTAG)或MPSD目标电缆(除C3X 使用MPSD电缆外，其 余芯片都使用JTAG目标电缆) ● 仿真器的驱动程序光盘 • 除TI自己提供XDS5l0仿真器外，还有很多的国内外厂家都提供类似产品，如 Spectrum Digital、合众达、闻亭等。 • 多种PC接口的仿真器，如并行接口的仿真器XDS5l0PP、USB接口的仿真器。

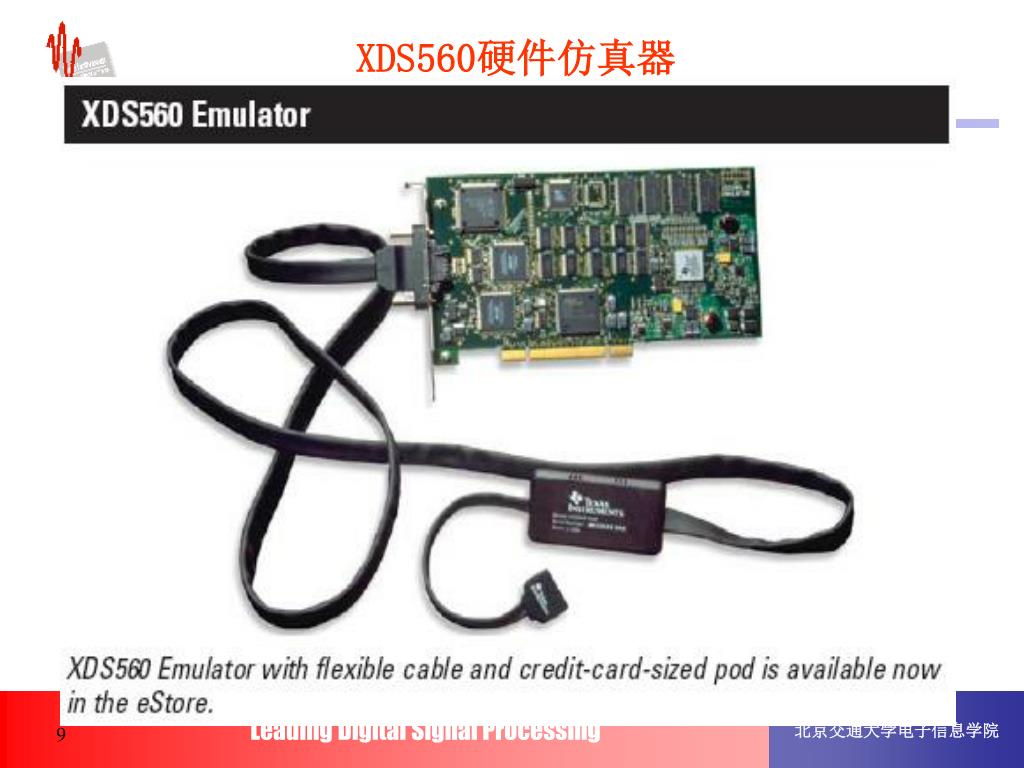

  9. XDS560硬件仿真器

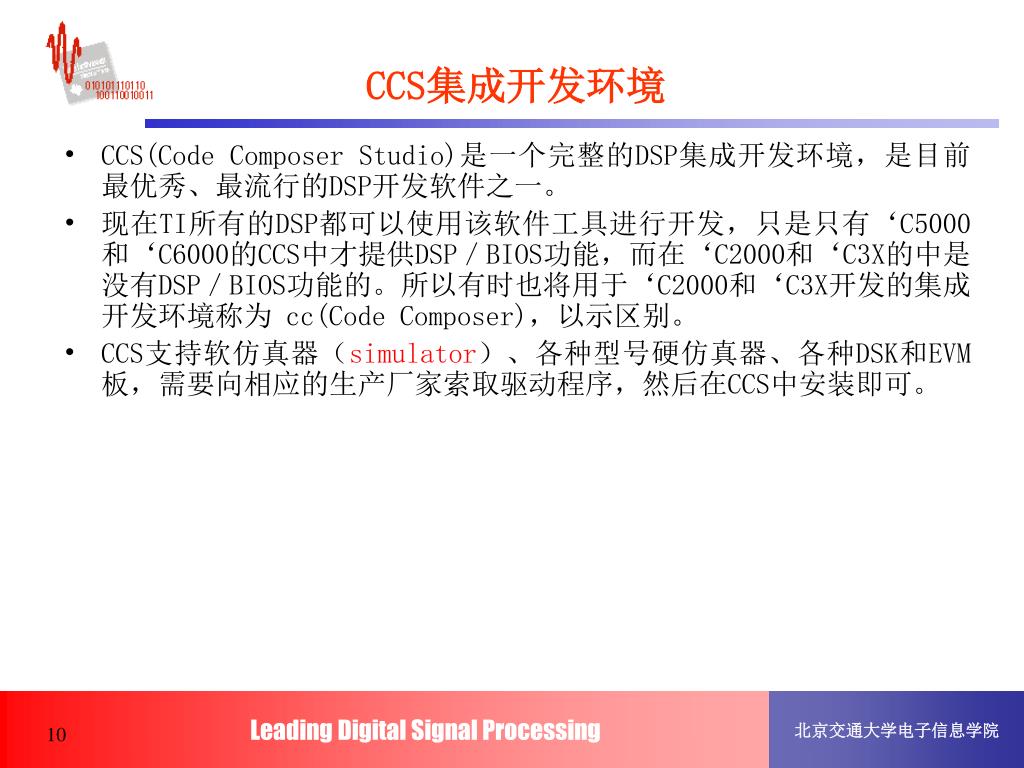

  10. CCS集成开发环境 CCS(Code Composer Studio)是一个完整的DSP集成开发环境，是目前最优秀、最流行的DSP开发软件之一。 现在TI所有的DSP都可以使用该软件工具进行开发，只是只有‘C5000和‘C6000的CCS中才提供DSP／BIOS功能，而在‘C2000和‘C3X的中是没有DSP／BIOS功能的。所以有时也将用于‘C2000和‘C3X开发的集成开发环境称为 cc(Code Composer)，以示区别。 CCS支持软仿真器（simulator）、各种型号硬仿真器、各种DSK和EVM板，需要向相应的生产厂家索取驱动程序，然后在CCS中安装即可。
