Presentation Transcript

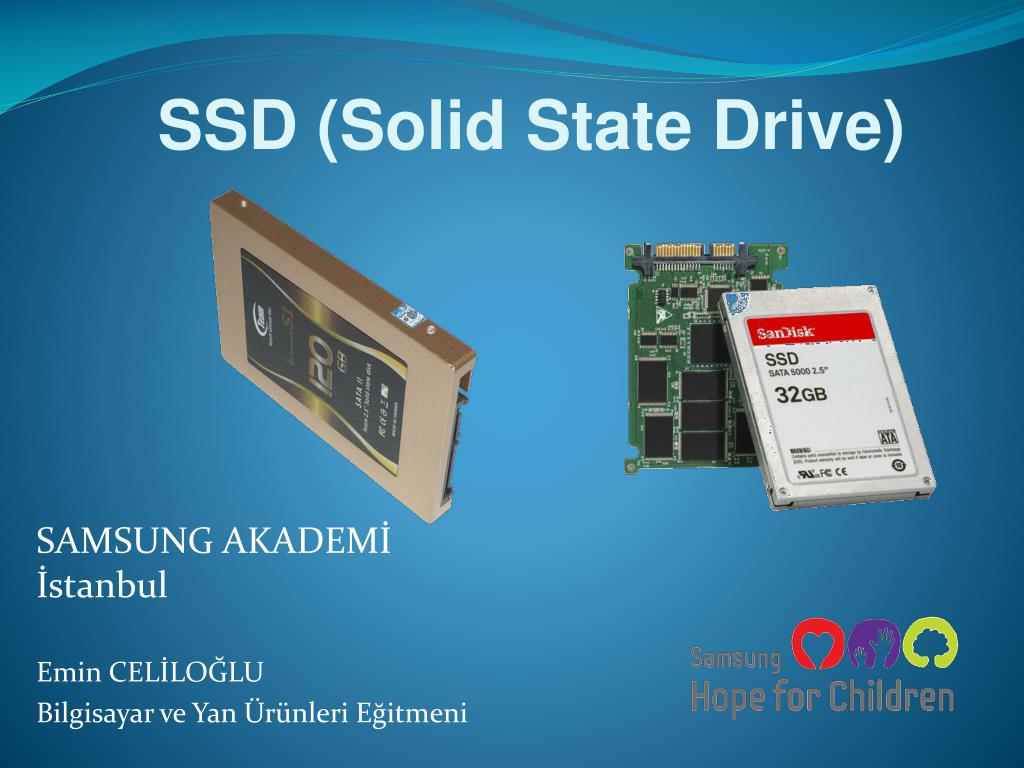

  1. SSD (Solid State Drive) SAMSUNG AKADEMİ İstanbul Emin CELİLOĞLU Bilgisayar ve Yan Ürünleri Eğitmeni

  2. SSD (Katı Hal Sürücüsü) Özellikleri? • SSD üniteleri daha sağlam ve güvenilirdir. EMİN CELİLOĞLU - IT Eğitmeni

  3. SSD (Katı Hal Sürücüsü) Özellikleri? • Daha az güç harcarlar EMİN CELİLOĞLU - IT Eğitmeni

  4. SSD (Katı Hal Sürücüsü) Özellikleri? • Daha hafiftirler EMİN CELİLOĞLU - IT Eğitmeni

  5. SSD (Katı Hal Sürücüsü) Özellikleri? • Daha serin çalışırlar EMİN CELİLOĞLU - IT Eğitmeni

  6. SSD (Katı Hal Sürücüsü) Özellikleri? • Daha sessiz çalışırlar EMİN CELİLOĞLU - IT Eğitmeni

  7. SSD Yapısı Nasıldır? SSD üniteleri marka, model, form faktör, kapasite gibi pek çok değişken yüzünden birbirinden farklı yapılarda olabilir. Ancak bir  SSD ünitesitemel olarak alttaki elemanlardan oluşur; EMİN CELİLOĞLU - IT Eğitmeni

  8. SSD Yapısı Nasıldır? • PCB (Baskı Devre Kartı) • Bilgisayara bağlantıyı sağlayan bir ara yüz (SATA veya PCI-E) • İşlemci başka bir deyişle SSD Kontrolcüsü • NAND flash bellek çipleri EMİN CELİLOĞLU - IT Eğitmeni

  9.        1. PCB (Baskı Devre Kartı) • Bütün elemanları • zerinde barındıran ve • onların iletişimlerini • sağlayan bir eleman. EMİN CELİLOĞLU - IT Eğitmeni

  10.        2. Arayüz • SSD ünitelerinde şu anda 2 çeşit ara yüz • kullanılıyor: SATA ve PCI-E (PCI Express). • PCI-E daha hızlı bir ara yüz ve sadece masaüstü bilgisayarlarda • kulanılabiliyor. SATA ara yüzü ise an itibari ile piyasada bulunan modellerde • SATA 3.0 GBit/s(SATA 2) ve SATA 6.0 GBit/s(SATA 3) olarak 2 tipte • bulunuyor. EMİN CELİLOĞLU - IT Eğitmeni

  11.        3. SSD Kontrolcüsü • Tüm SSD üniteleri, yazma ve okuma işlemini düzenleyen ve bilgisayarlarda • kullandığımız işlemcilere benzer hesaplama kabiliyetleri olan kontrolörlere • sahiptir. EMİN CELİLOĞLU - IT Eğitmeni

  12.       En Hızlı SSD Kontrolcüsü • Yazma hızı sadeceSandForce kontrolcüye • sahip SSD ünitelerinde okuma • hızına yakınolabiliyor. Diğer • kontrolcülerde ise bu oran neredeyse yarı yarıya. EMİN CELİLOĞLU - IT Eğitmeni

  13.        4. NAND Flash Bellek Chipleri • Bir SSD ünitesinin en küçük yapı • elemanı NAND-flash • hücrelerdir. EMİN CELİLOĞLU - IT Eğitmeni

  14. NAND Flash Depolama Çalışması • NAND-Flash hücreleri birleşerek • sayfaları (Page), blokları (Block), • planyaları (Plane), zarları (Die) ve tek • bir NAND flash belleği (NAND flash • chip) oluştururlar. Birden fazla NAND • flash belleğin birleşimi ile • de SSD ünitesinin depolama alanı • oluşur. Yapısal olarak küçükten büyüğe  NAND-flash cell < Page < Block < Plane < Die < NAND flash chip EMİN CELİLOĞLU - IT Eğitmeni

  15. NAND Flash Depolama Çalışması Page;  4 KB büyüklüğünde SLC veya MLC hücre kullanımına bağlı olarak farklı sayıda NAND-flash hücrenin birleşiminden meydana gelen bir depolama alanıdır. Bir SSD ünitesinde yazılıp okunabilecek en küçük boyut Page'dir, yani 4 KB'tır. 4 KB'lık 128 adet Page ise birleşerek bir Block oluşturur. EMİN CELİLOĞLU - IT Eğitmeni

  16. NAND Flash Depolama Çalışması Block'un boyutu ise (Hesaplaması kolay: 128 * 4 KB)512 KB'tır. Block SSD ünitelerinde silinebilir en küçük boyuttur. (512 KB) Block'lar birleşerek (1024 adet)Plane'leri oluştururlar. Bir Plane, 512 MB boyutundadır. (1024 * 512 KB = 512 MB) EMİN CELİLOĞLU - IT Eğitmeni

  17. NAND Flash Depolama Çalışması Bundan sonrası markaya, modele göre değişiyor. Plane'ler  birleşerek Zar'ları (Die) oluşturuyorlar. Bu zarların birkaç tanesi paketlenerek NAND flash bellekler oluşturulur EMİN CELİLOĞLU - IT Eğitmeni

  18. NAND Flash Depolama Çalışması Bunların yeteri kadarı bir PCB üzerinde birleştirilip diğer temel bileşenler eklenerek (Kontrolcü ve SATA ara yüzü) bir SSD ünitesi oluşturulur. EMİN CELİLOĞLU - IT Eğitmeni

  19.       Satılan SSD Fiyatları • Samsung 840 Pro 256GB Sata 3.0 • (Okuma 540MB / Yazma 520MB) • 256 GB • 2,5 " • USB 3.0 • Sata 3.0 • Okuma 540 MB/s • Yazma 520 MB • Fiyat: 660 TL EMİN CELİLOĞLU - IT Eğitmeni

  20. http://www.chip.com.tr/inceleme/samsung-ssd-840-pro_3989.htmlhttp://www.chip.com.tr/inceleme/samsung-ssd-840-pro_3989.html      Samsung SSD 840 Pro İncelemesi EMİN CELİLOĞLU - IT Eğitmeni

  21. SAMSUNG AKADEMİ İstanbul www.eminceliloglu.com /samsung akademi Kaynaklara Ulaşmak İçin Kaynaklar: Pcnet Dergisi – Chip Dergisi Samsung Akademi Eğitim Grubu
