Пути движения

1. Пути движения Горизонтальные и вертикальные пути передвижения

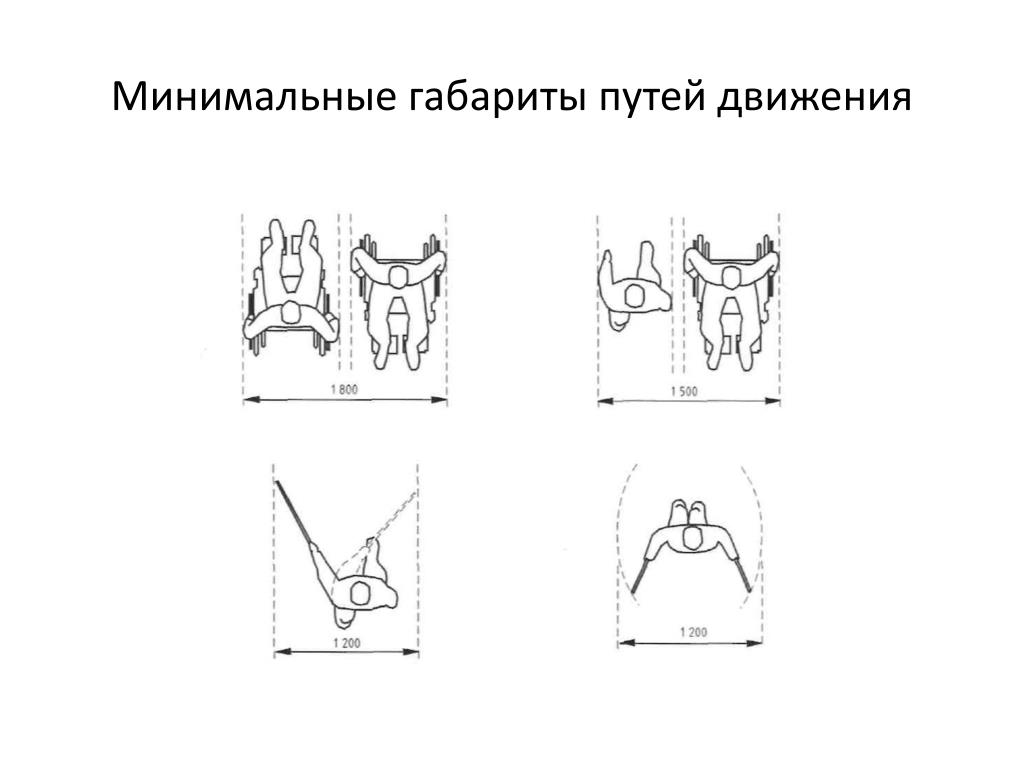

2. Минимальные габариты путей движения

3. Требования к путям движения

4. Ширина пути движения шкаф При измерении ширины коридора не учитываются местные сужения до 90см. Допускается сужение коридоров в отдельных местах установки оборудования и мебели до 90см на протяжении не более 60см .

5. Площадки перед дверью К Дверь «на себя» К Дверь «от себя» Недоступно для коридоров шириной меньше 120см

6. РАЗВОРОТНЫЕ ПЛОЩАДКИ Двигаясь по коридору шириной менее 1,2 м, колясочник должен иметь возможность развернуться и поехать обратно. Для этого ему необходима площадка 1,5 на 1,5 м. Если ширина коридора более 1,5м, то колясочник может развернуться в любом месте. Площадки имеются. В коридорах шириной менее 1,5 м необходимы карманы или разворотные площадки (холлы) габаритами 1,5х1,5м.

7. Места отдыха и ожидания • Место отдыха и ожидания (не реже, чем через 25 м): • для лиц с нарушениями ОДА (О) (рас­стояние от сидения до полосы движения не менее 60 см) • для колясочников: глубина 150 см, ширина 90 см Для посетителей, использующих дополнительные опоры при ходьбе (костыли и трости, протезы), необходима зона сидения в продольном направлении (с учетом места для сидения) не менее: 1,2 м, без учета мебели – свободная зона от сидения до полосы движения 0,6м 60см В местах отдыха или ожидания необходима свободная зона 0,9 х 1,5 м для размещения инвалида на кресле-коляске или коляски с ребенком.

8. Рифленая и/ или контрастно окрашенная полоса на участках пола перед поворотом и дверями Если в помещении не достаточно архитектурных элементов для ориентирования – например, в больших входных зонах или в фойе, применение различных напольных структур необходимо. Тактильные направляющих выполняются к входу, информационному окну, к лифту, к лестнице и т.д. Для узких коридоров они не требуются

10. Выделение контрастным цветом верхней и нижней ступеней (проступи и части подступенка) • Тактильные полосы можно не выполнять на эвакуационных лестницах

11. Поручни с двух сторон При отсутствии второго поручня необходимо установить второй поручень При ширине лестниц менее 135 см второй поручень не устанавливается по нормативам пожарной безопасности к путям эвакуации.

12. Не травмирующие окончания

13. . Поручни непрерывные О, С О, С

14. Типы поручней Круглые поручни диаметр 30-50мм Прямоугольные поручни толщина 25-30мм Полоса металла шириной 6 см, покрытая ПВХ

15. *Тактильная информация о номере этажа на поручне При отсутствии тактильной информации рекомендуется установить

16. Лифт Габариты площадки перед лифтом не менее 150х150см

17. Лифт пассажирский

18. Поручни в кабине лифта Высота расположения 80-90см от пола, диаметр 3-5см Расстояние от стены 5см

19. *Световая информация в кабине о движении лифта При отсутствии световой информации в акте делается запись: • «установить по возможности»

20. *Тактильные (рельефные) указатели на панели управления Доступность лифта для слепых обеспечивает тактильная, световая и звуковая информация в кабине лифта и на лифтовой площадке

21. Номер этажа напротив кабины лифта, высота цифр • Высота цифр не менее 17 см на расстоянии до 3 м

22. Знак доступности лифта Размещается на лифтовой площадке и на путях подхода к лифту с указанием направления движения Если все лифты доступны для инвалидов, то знак устанавливать не обязательно

23. Пандус межэтажный Пандус на перепадах высот

24. Разворотные площадки перед платформами наклонной платформой • Габариты площадки перед наклонной платформой измеряются при полностью разложенной платформе и опущенных пандусах для заезда

25. Габариты площадки с сопровождающим

26. Разворотные площадки перед вертикальной платформой
