  1. 构建零停机零数据丢失的医院业务系统 廖火林 13322602160 Mail：liaohl@toyou.com.cn 北京同有飞骥科技有限公司广州分公司 存储产品事业部

  2. 数字化医院数据安全问题和解决方案 同有公司和产品线简介 同有医院客户名单 今日议题

  3. 一、同有公司和产品线简介

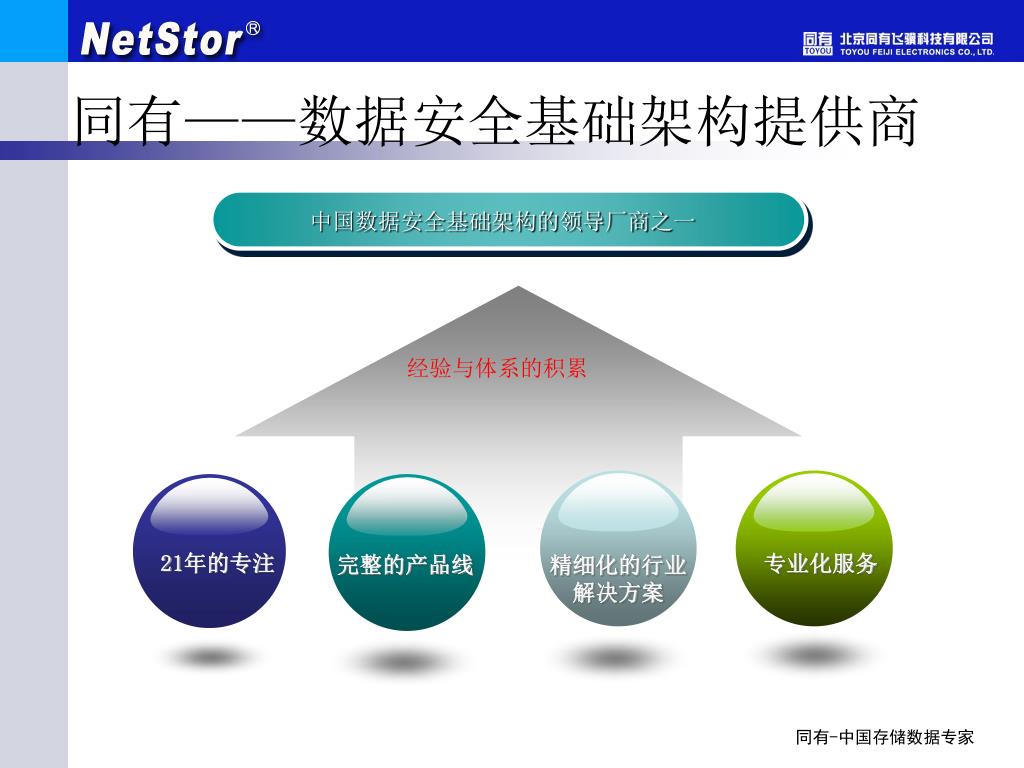

  4. 中国数据安全基础架构的领导厂商之一 经验与体系的积累 专业化服务 21年的专注 精细化的行业解决方案 完整的产品线 同有——数据安全基础架构提供商

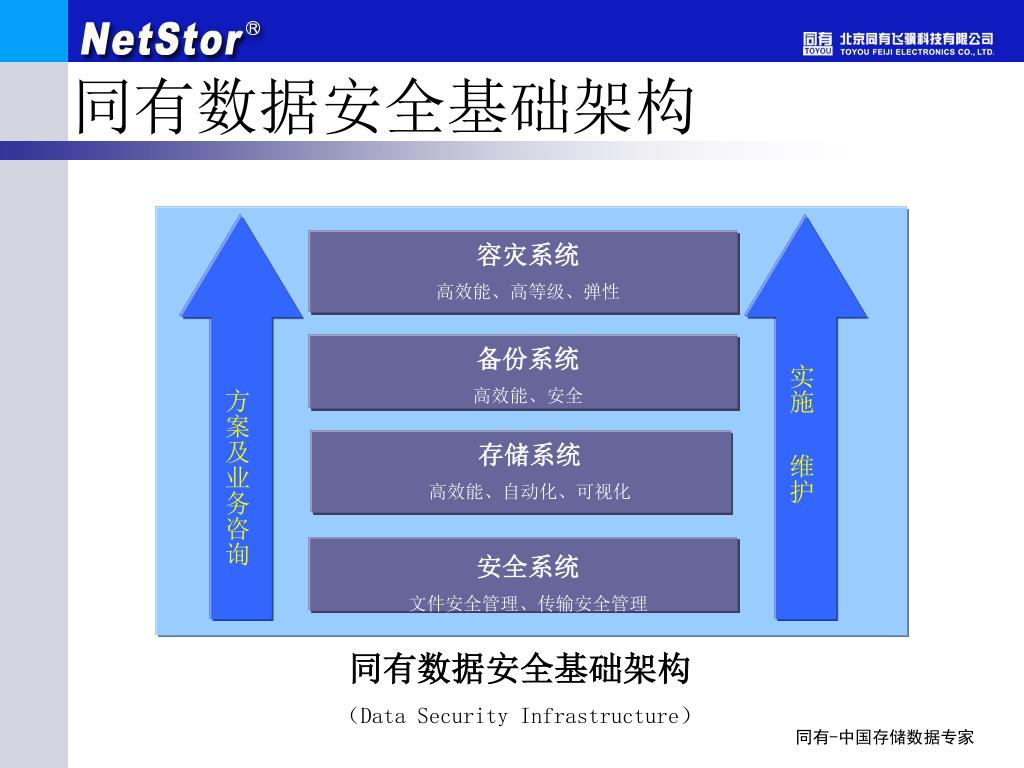

  5. 同有数据安全基础架构 容灾系统 高效能、高等级、弹性 备份系统 高效能、安全 方案及业务咨询 实施 维护 存储系统 高效能、自动化、可视化 安全系统 文件安全管理、传输安全管理 同有数据安全基础架构 （Data Security Infrastructure）

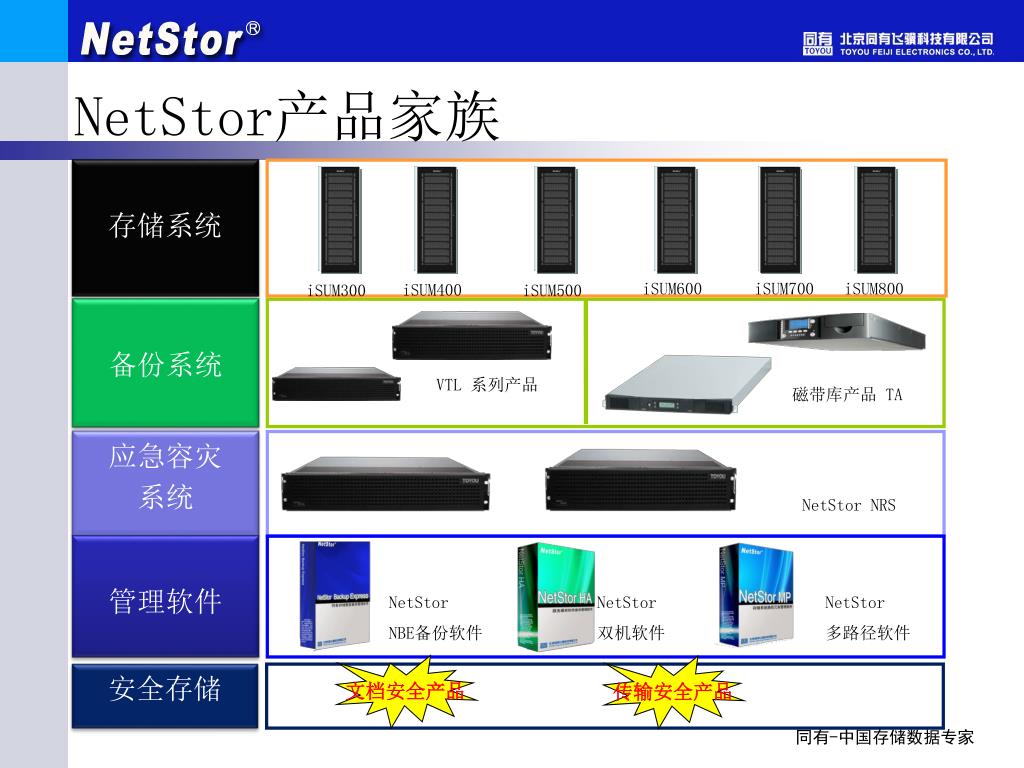

  6. 备份系统 应急容灾 系统 安全存储 NetStor产品家族 存储系统 iSUM700 iSUM800 iSUM400 iSUM600 iSUM300 iSUM500 VTL 系列产品 磁带库产品 TA NetStor NRS 管理软件 NetStor NBE备份软件 NetStor 双机软件 NetStor 多路径软件 文档安全产品 传输安全产品

  7. 相关认证和资质

  8. 二、数字化医院数据安全问题与解决方案

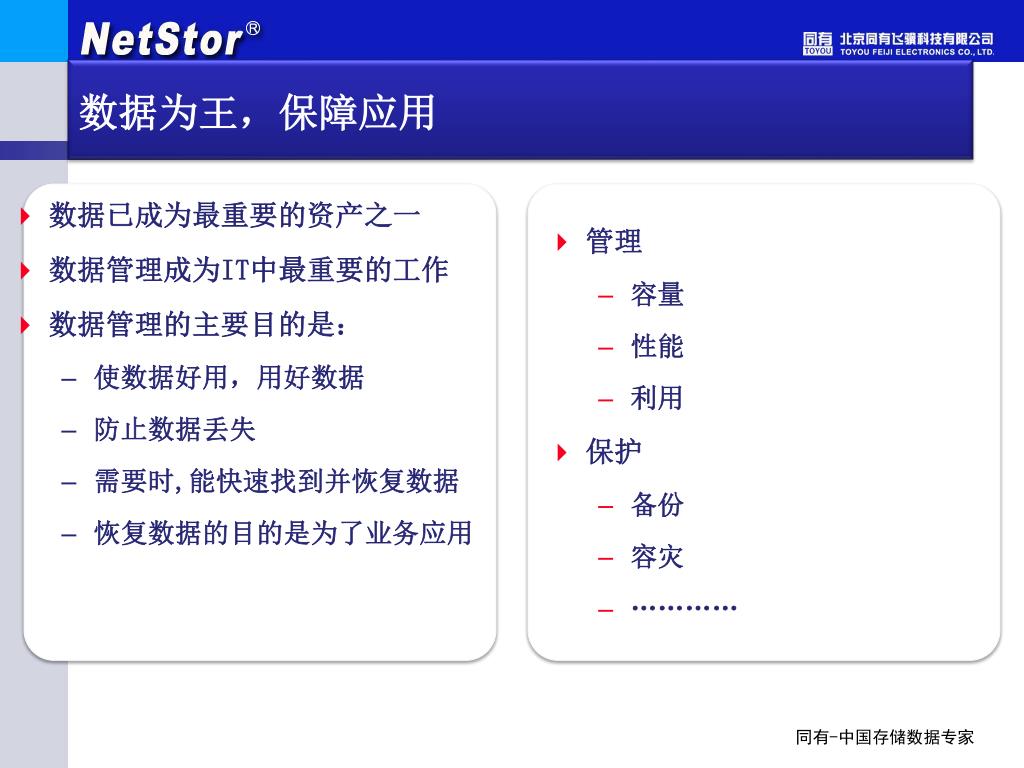

  9. 数据为王，保障应用 • 数据已成为最重要的资产之一 • 数据管理成为IT中最重要的工作 • 数据管理的主要目的是： • 使数据好用，用好数据 • 防止数据丢失 • 需要时,能快速找到并恢复数据 • 恢复数据的目的是为了业务应用 • 管理 • 容量 • 性能 • 利用 • 保护 • 备份 • 容灾 • …………

  10. 医院数据尤需管理 • 容量与性能已经不是数据管理的难题 • 医院数据需要有序的生命周期管理

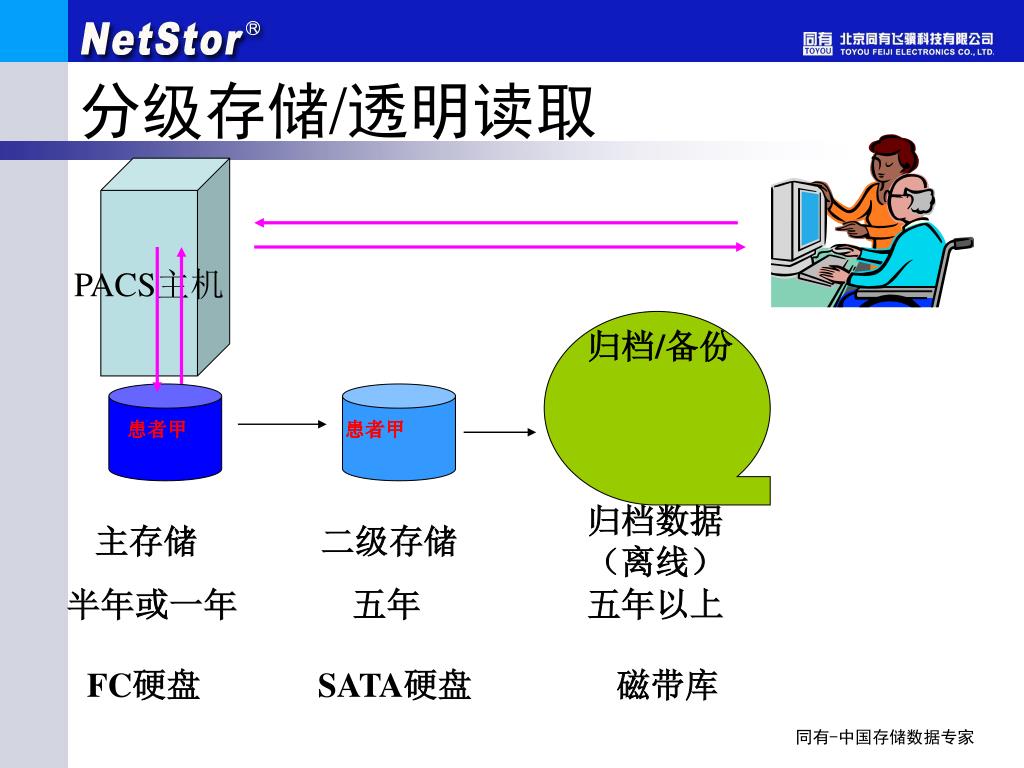

  11. 分级存储/透明读取 PACS主机 归档/备份 患者甲 患者甲 患者甲 患者甲 患者甲 归档数据 （离线） 主存储 二级存储 半年或一年 五年 五年以上 FC硬盘 SATA硬盘 磁带库

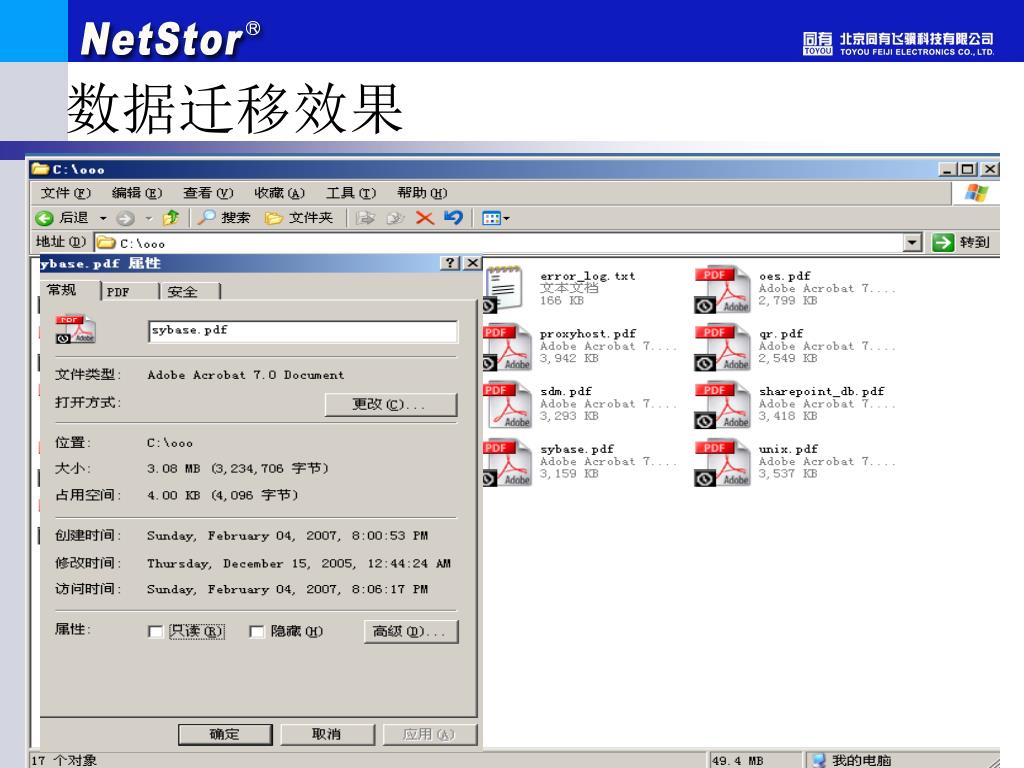

  12. 数据迁移效果

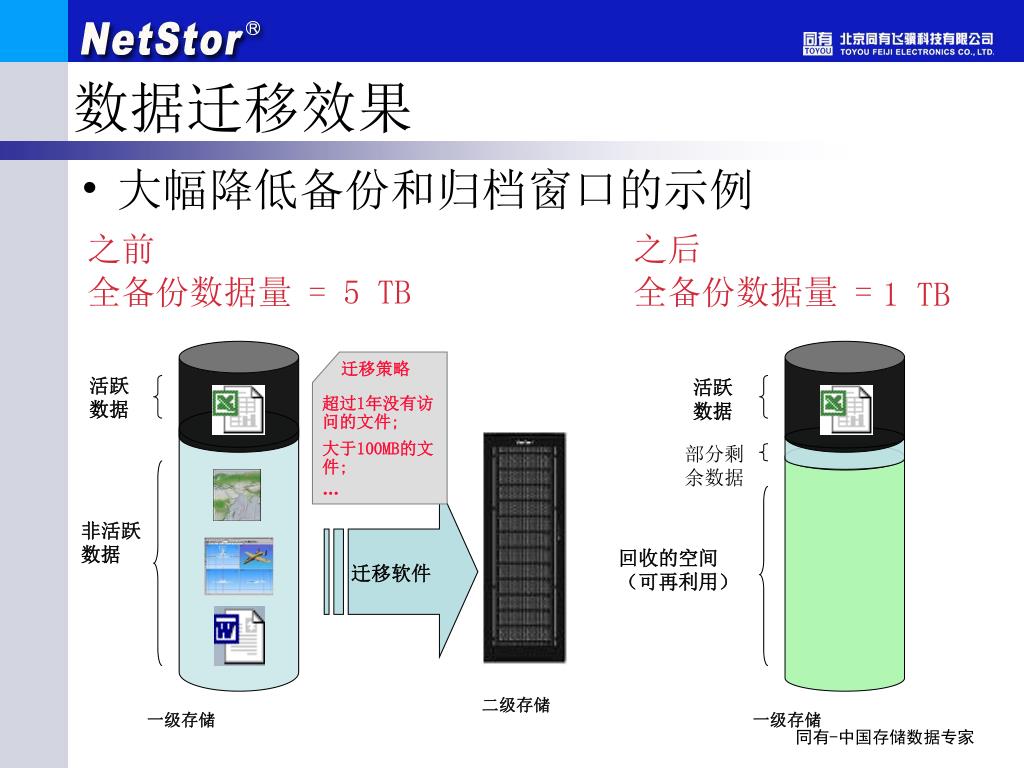

  13. 活跃数据 数据迁移效果 • 大幅降低备份和归档窗口的示例 之前 全备份数据量 = 5 TB 之后 全备份数据量 = 1 TB 迁移策略 活跃数据 超过1年没有访问的文件; 大于100MB的文件; … 部分剩余数据 非活跃数据 回收的空间（可再利用） 迁移软件 二级存储 一级存储 一级存储

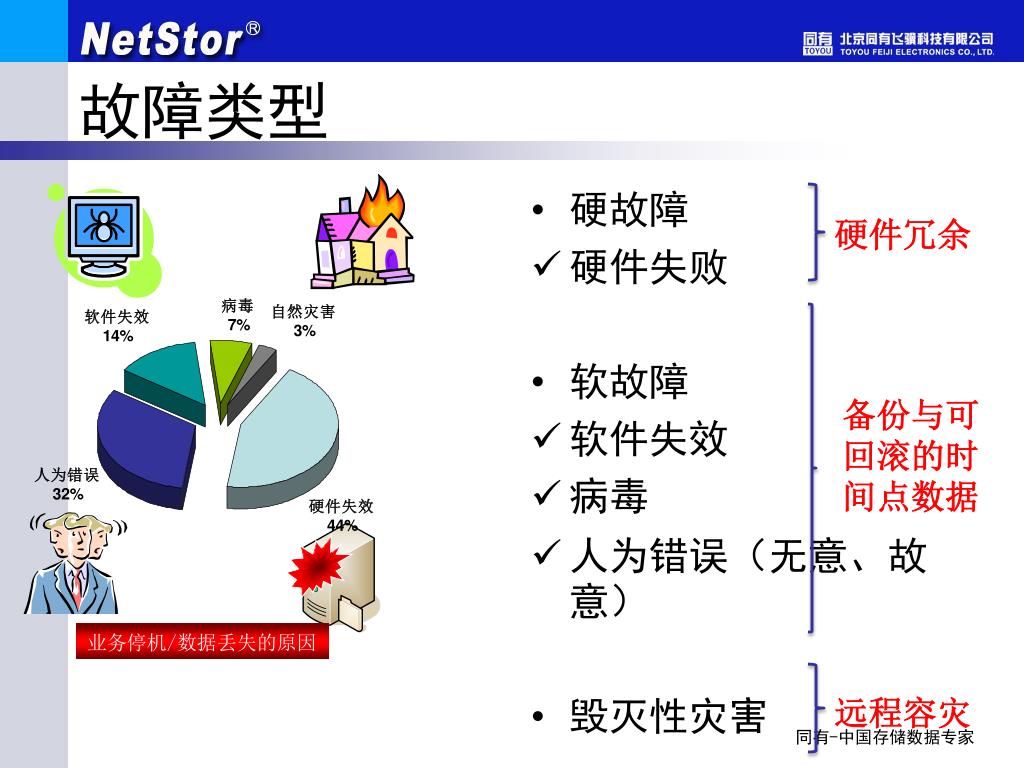

  14. 故障类型 • 硬故障 • 硬件失败 • 软故障 • 软件失效 • 病毒 • 人为错误（无意、故意） • 毁灭性灾害 硬件冗余 远程容灾 备份与可 回滚的时 间点数据 业务停机/数据丢失的原因

  15. 备份的恢复:一般恢复 • 硬件的更换/修复 • 重新分区、格式化 • 重新安装操作系统 • 重新安装操作系统补丁、驱动 • 重新安装备份软件 • 找到并确认要恢复的磁带 • 恢复数据 ? 时间 ? 数据丢失量

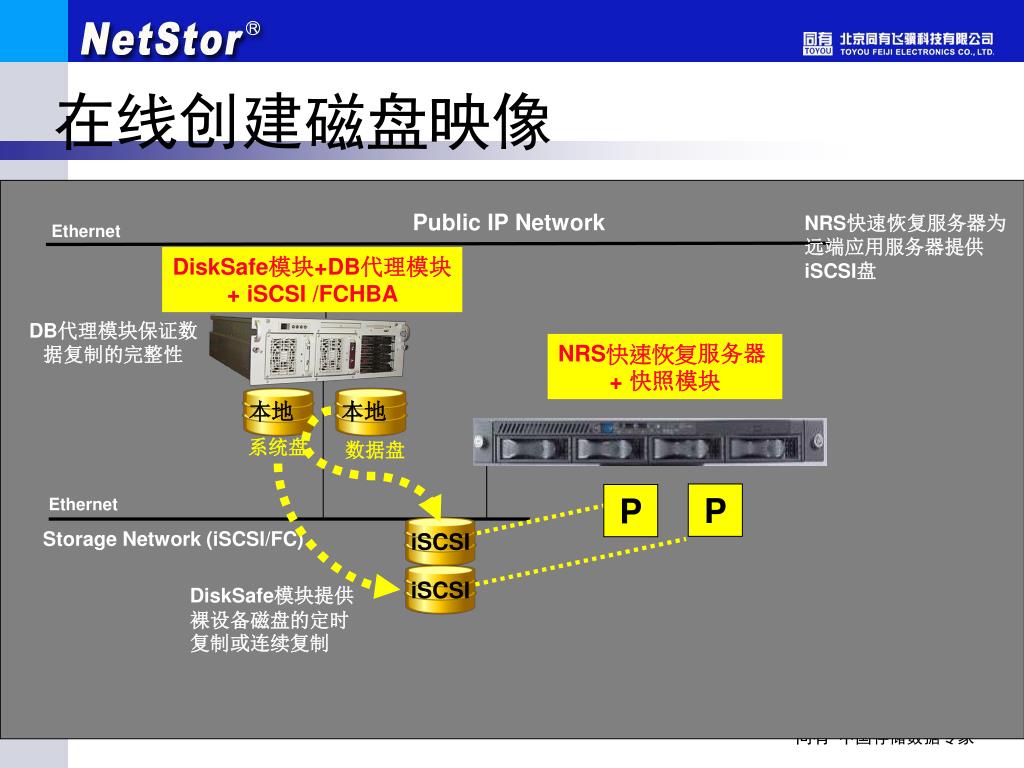

  16. 本地 本地 iSCSI iSCSI 在线创建磁盘映像 . Public IP Network NRS快速恢复服务器为远端应用服务器提供 iSCSI盘 Ethernet DiskSafe模块+DB代理模块 + iSCSI /FCHBA DB代理模块保证数据复制的完整性 NRS快速恢复服务器 + 快照模块 系统盘 数据盘 P P Ethernet Storage Network (iSCSI/FC) DiskSafe模块提供裸设备磁盘的定时复制或连续复制

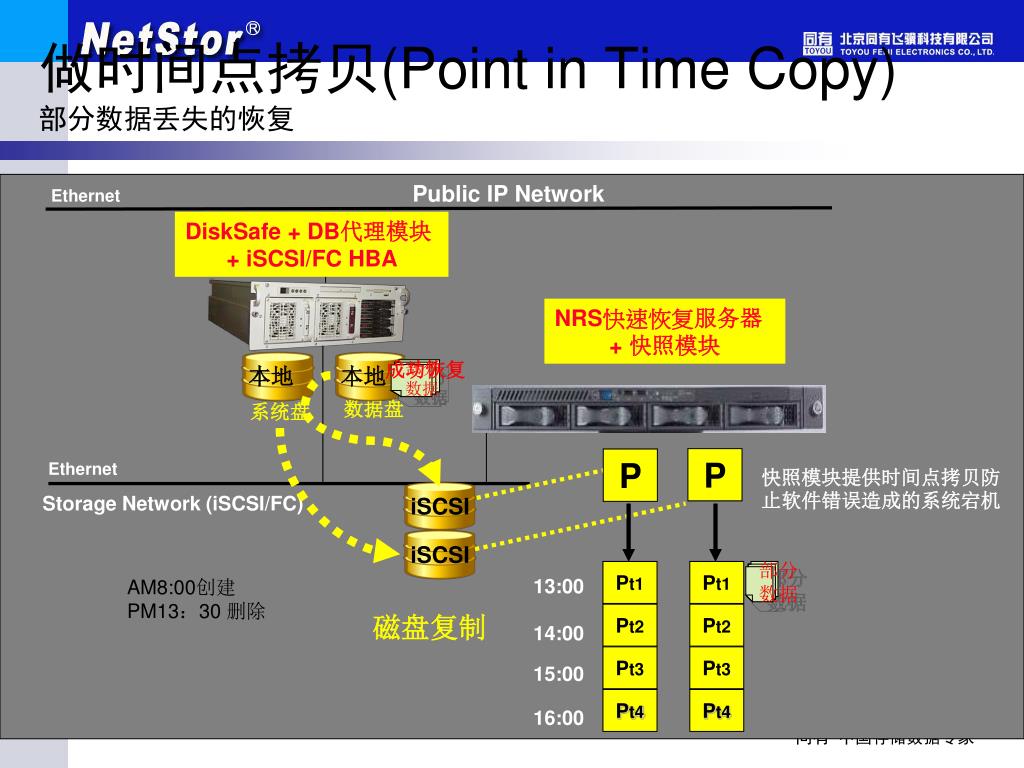

  17. 本地 本地 iSCSI iSCSI 做时间点拷贝(Point in Time Copy)部分数据丢失的恢复 Public IP Network Ethernet DiskSafe + DB代理模块 + iSCSI/FC HBA NRS快速恢复服务器 + 快照模块 成功恢复 部分 数据 数据盘 系统盘 P P Ethernet 快照模块提供时间点拷贝防止软件错误造成的系统宕机 Storage Network (iSCSI/FC) Pt1 Pt1 部分 数据 13:00 AM8:00创建 PM13：30 删除 Pt2 Pt2 磁盘复制 14:00 Pt3 Pt3 15:00 Pt4 Pt4 16:00

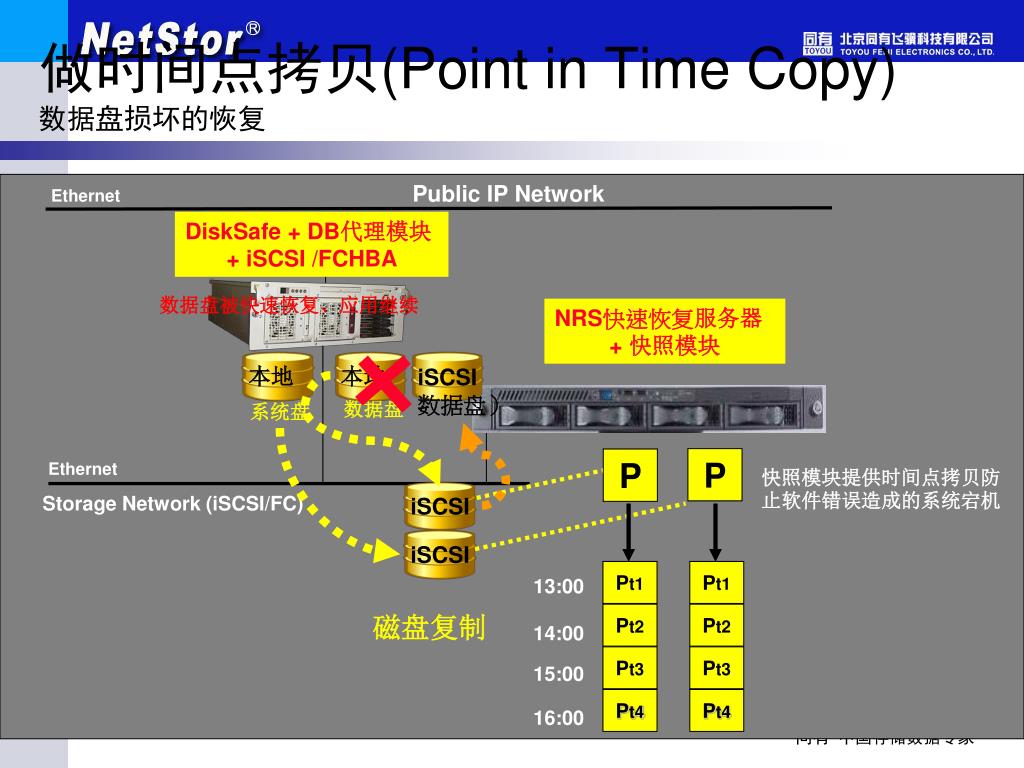

  18. 本地 本地 iSCSI 数据盘） iSCSI iSCSI 做时间点拷贝(Point in Time Copy)数据盘损坏的恢复 Public IP Network Ethernet DiskSafe + DB代理模块 + iSCSI /FCHBA 数据盘被快速恢复、应用继续 NRS快速恢复服务器 + 快照模块 数据盘 系统盘 P P Ethernet 快照模块提供时间点拷贝防止软件错误造成的系统宕机 Storage Network (iSCSI/FC) Pt1 Pt1 13:00 Pt2 Pt2 磁盘复制 14:00 Pt3 Pt3 15:00 Pt4 Pt4 16:00

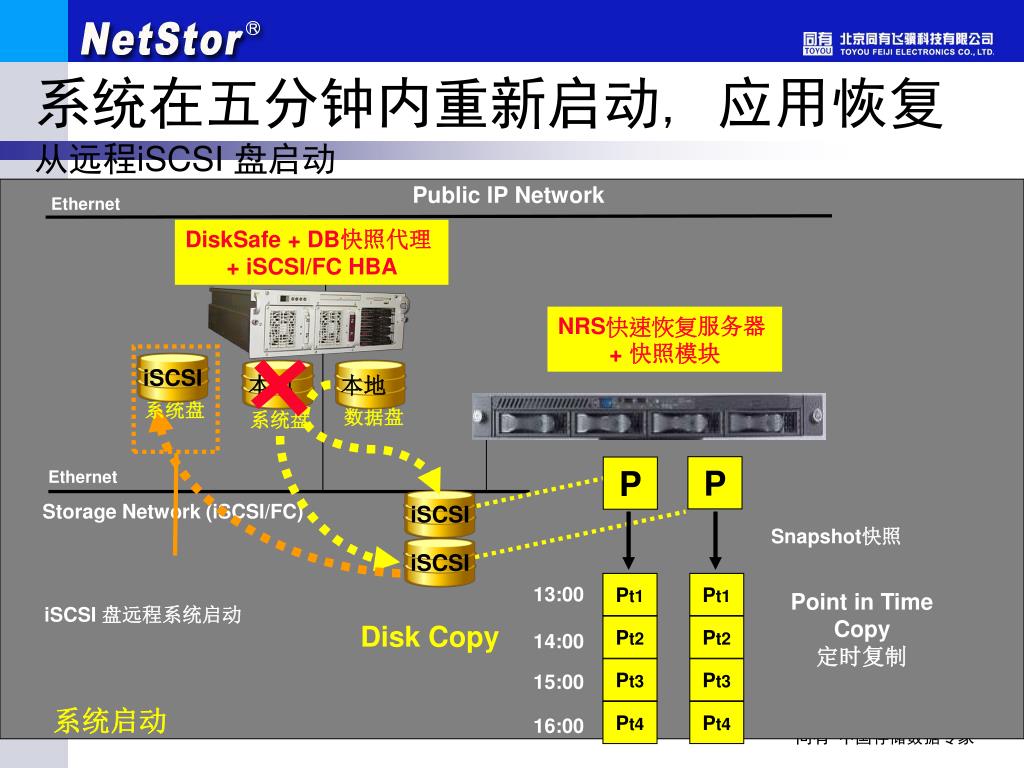

  19. iSCSI iSCSI 本地 iSCSI 本地 系统在五分钟内重新启动, 应用恢复从远程iSCSI 盘启动 Public IP Network Ethernet DiskSafe + DB快照代理 + iSCSI/FC HBA NRS快速恢复服务器 + 快照模块 系统盘 数据盘 系统盘 P P Ethernet Storage Network (iSCSI/FC) Snapshot快照 Pt1 Pt1 13:00 Point in Time Copy 定时复制 iSCSI 盘远程系统启动 Disk Copy Pt2 Pt2 14:00 Pt3 Pt3 15:00 系统启动 Pt4 Pt4 16:00

  20. 本地 本地 iSCSI iSCSI iSCSI 实时磁盘恢复,无需宕机 Public IP Network Ethernet DiskSafe + DB代理模块 + iSCSI/FC HBA NRS快速恢复服务器 +快照模块 系统盘 数据盘 系统盘 P P Ethernet Storage Network (iSCSI/FC) Snapshot快照 更换失效磁盘 DiskSafe模块恢复 iSCSI盘 重新启用本地盘 恢复完成 Pt1 Pt1 13:00 Point In Time Copy 时间点拷贝 Disk Copy Pt2 Pt2 14:00 Pt3 Pt3 15:00 Pt4 Pt4 16:00

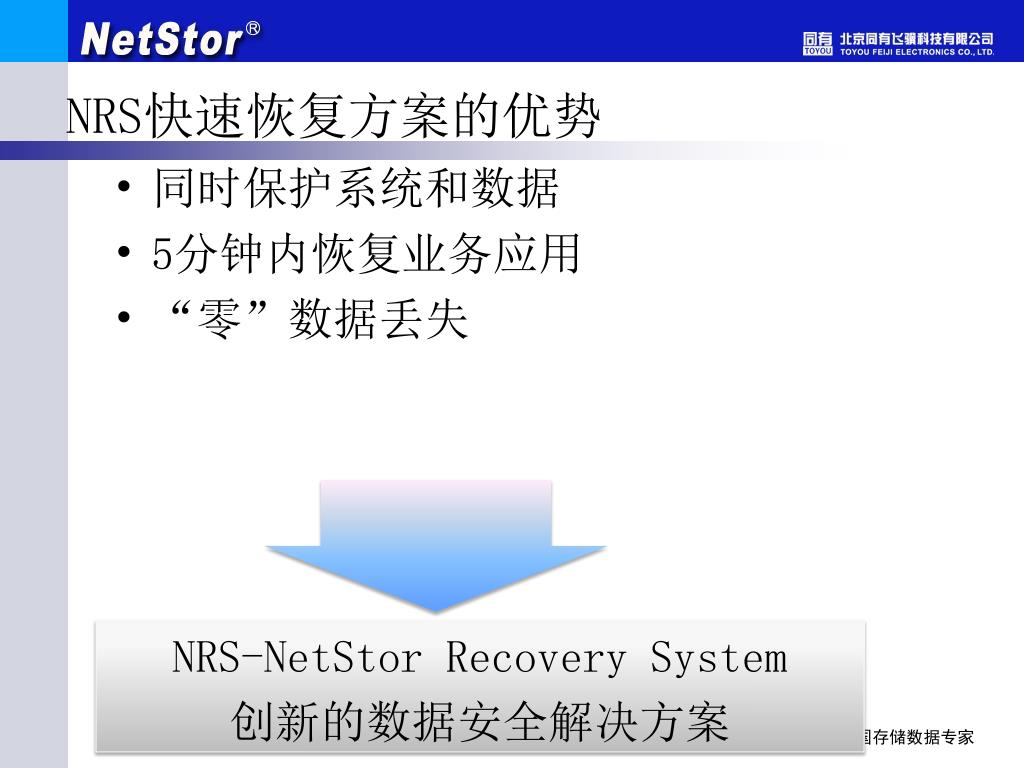

  21. NRS快速恢复方案的优势 • 同时保护系统和数据 • 5分钟内恢复业务应用 • “零”数据丢失 NRS-NetStor Recovery System 创新的数据安全解决方案

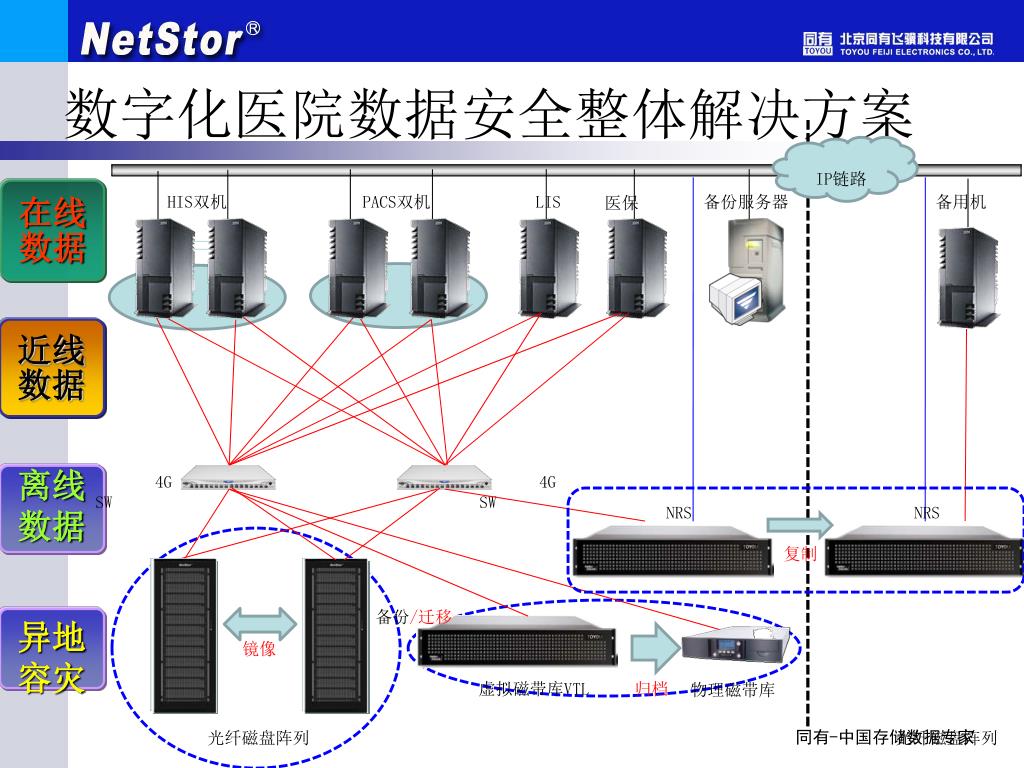

  22. 数字化医院数据安全整体解决方案 IP链路 在线 数据 备份服务器 备用机 HIS双机 PACS双机 LIS 医保 近线 数据 4G SW 4G SW 离线 数据 NRS NRS 复制 备份/迁移 异地 容灾 镜像 虚拟磁带库VTL 归档 物理磁带库 光纤磁盘阵列 光纤磁盘阵列

  23. 三、同有医院客户名单

  24. 广东省部分医院用户 • 东莞石龙人民医院 • 东莞市中医院 • 东莞黄江医院 • 东莞长安医院 • 东莞石排医院 • 东莞横沥医院 • 东莞三局医院 • 东莞大岭山医院 • 三局医院 • 广济医院 • 佛山市妇幼保健院（二甲） • 佛山市南海区平洲人民医院（二甲） • 佛山高明人民医院（二甲） • 深圳市第二人民医院（三甲） • 中山市中医院（三甲） • 中山市黄埔人民医院（二甲） • 广州市红十字会医院（三甲） • 广东三九脑科医院（三甲） • 南方医院（三甲） • 广东省人民医院（三甲） • 广东中山大学口腔医院（三甲） • 中山大学眼科中心（三甲） • 广东省胸科医院（三甲） • 广州市中医院（三甲） • 广州市脑科医院（三甲） • 广州市东山区妇幼保健院（二甲） • 广州荔湾区人民医院（二甲） • 广州市从化区中心医院（二甲） • 广州市番禺区祈福医院（二甲） • 番禺何贤纪念医院（二甲） • 番禺中心医院（二甲） • 番禺中医医院（二甲）

  25. 携手存天下 合作储未来 谢谢大家！
