1. DeveloperTeam DenisonGimenes de Mesquita----14486 Marcelo Piolli Rezende-------------14514 Tiago Jose Marques-----------------14543 Itajubá, 22 de Junho de 2010 Prof.: Guilherme

2. Apresentação: CLP’s Siemens • Apresentação das quatro famílias de CLP’s desenvolvidos pela Siemens • LOGO!; • SIMATIC S7 200/1200; • SIMATIC S7 300; • SIMATIC S7 400;

3. LOGO! • Em 1996, a Siemens desenvolveu uma nova categoria de produto com o LOGO! – o Módulo Lógico com solução compacta, fácil de usar e de baixo custo para tarefas de controle simples. • Redução dos custos em até 50% • Economia de tempo em até 70% • Solução ideal para as aplicações mais exigentes

4. Aplicações • Instalações de transporte- Sistemas de esteiras transportadoras - Plataformas de elevação • Gestão de casas e edifícios- Controle de iluminação (interior e exterior) - Automação de portas e portões • Soluções especiais- Uso em navios - Uso sob condições ambientais severas

5. SIMATIC S7 200 • O micro CLP S7-200 constitui uma verdadeira alternativa econômica para todas as aplicações na área de automação de pequeno porte. Seu projeto é caracterizado pelas seguintes qualidades básicas: - Elevada performance - Excelente modularidade- Elevada conectividade

6. Características Funcionais • CPU’s equipadas com diversos recursos: • Entradas e saídas digitais integradas; • Contadores rápidos; • Potenciômetro; • Cartão de memória removível; • Memória retentiva

7. Comunicação • Com o módulo de comunicação via modem, é possível comunicar com o S7-200 em quase todos os locais do mundo, através da rede fixa ou móvel; • Rapidez e facilidade em promover a assistência técnica remota; • Possibilidade de comunicação de uma estação base com diversas sub-estações ou até envio de mensagens via SMS diretamente para um celular.

8. Interface Homem-Máquina • O SIMATIC S7-200 pode usar qualquer painel de operação da linha SIMATIC HMI. Porém, para manter sua característica de baixo custo, foi desenvolvido uma linha de painéis de operação específicos para o uso com o S7-200, os Micro Painéis. Essa linha é constituída de dois modelos: - TD200: display de texto de duas linhas com teclas programáveis, velocidade de até 187,5 Kbps e extremamente fácil de usar; - TP070: painel gráfico com tela de 5,7” do tipo “touch-screen” com elevado contraste;

9. Programação e Parametrização • A programação do SIMATIC S7-200 é feita através do software STEP 7-Micro/WIN, que é uma ferramenta que preza a facilidade de uso, possibilitando a programação das seguintes linguagens: LAD, FDB e STL (SIMATIC); • Sua aparência e operação são idênticas às aplicações padrão Windows, agilizando a ambientação do usuário; • Permite a criação de novas bibliotecas, com partes de programas para serem reutilizadas, ou adicionar bibliotecas prontas;

10. Aplicações • Devido a sua versatilidade, o SIMATIC S7-200 pode ser usado em uma variedade enorme de aplicações. - Máquinas industriais em geral:   - Prensas    - Máquinas de usinagem de madeira    - Aparafusadeiras- Máquinas de solda - Elevadores - Transportadores de cargas - Máquinas de lavar veículos

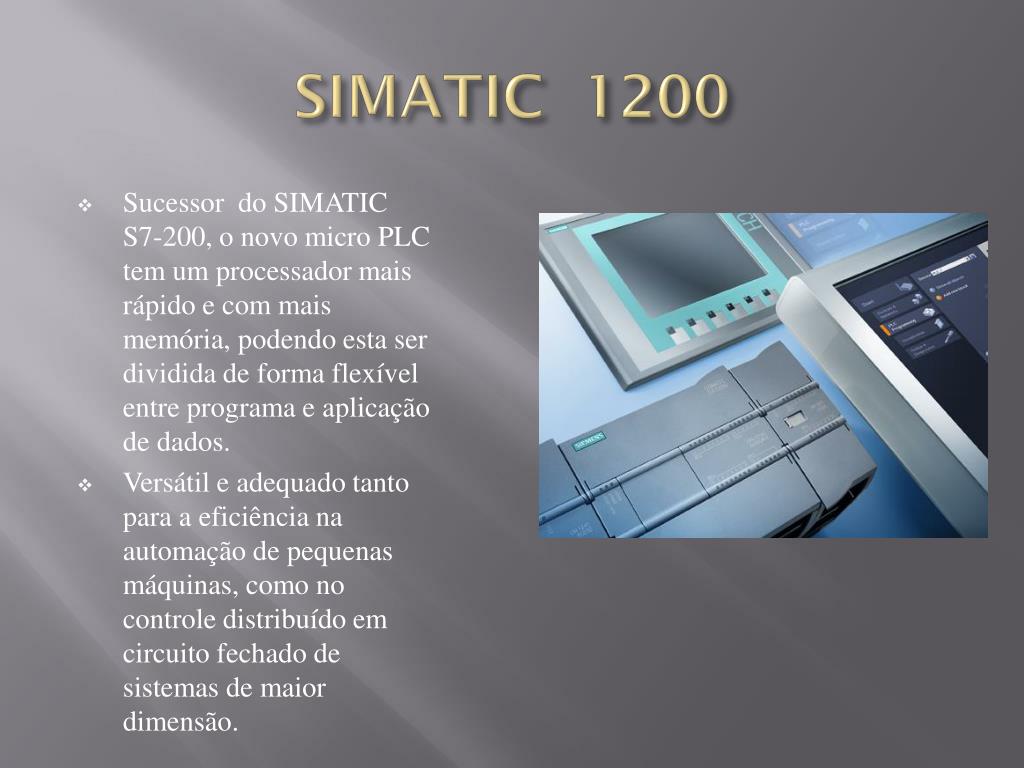

11. SIMATIC 1200 • Sucessor do SIMATIC S7-200, o novo micro PLC tem um processador mais rápido e com mais memória, podendo esta ser dividida de forma flexível entre programa e aplicação de dados. • Versátil e adequado tanto para a eficiência na automação de pequenas máquinas, como no controle distribuído em circuito fechado de sistemas de maior dimensão.

12. SIMATIC S7 300 O S7-300 é um sistema modular amplamente utilizado em aplicações centralizadas ou distribuídas de pequeno a médio porte. Com uma arquitetura modular o SIMATIC S7-300 tem como principal objetivo economia de espaço, flexibilidade de configuração e rápida expansão

13. CPU

14. Módulos de I/O (SM)

15. Módulos de Comunicação (CP)

16. Módulos de Função (FM) • Contadores rápidos • Saídas de pulso rápida • Controle de posição • Controle de motor de passo • Controle em malha fechada (PID) ; • Um total de até 32 módulos de expansão pode ser utilizado em uma configuração centralizada.

17. Aplicações • Engenharia de produção; • Indústria automobilística; • Construção de máquinas especializadas; • Construção de máquinas em série (todos os tipos de máquinas de produção); • Processamento de plástico;

18. SIMATIC S7 400 • Solução ideal para aplicações sofisticadas; • A grande velocidade de processamento e o tempo de reação determinístico da CPU possibilitam curtos ciclos de máquina, o que aumenta a produção;

19. Funcionamento • O SIMATIC S7-400 com os pacotes SIMATIC Engineeringtools trabalham em conjunto com o software de programação STEP7; • Linguagens de alto nível; • Ferramentas gráficas; • Diagrama de status e diagramas tecnológicos;

20. Aplicação • Industria automotiva; • Indústria Petroquímica e química; • Geração e distribuição de energia elétrica;
