  1. 題目: 分散式物品搜尋器 指導教授: 黃慶祥 組員名稱: 黃偉聖 郭惠榮 楊勝凱 報告人: 黃偉聖 專題製作

  2. 目錄 • 電壓問題解決方案 • 電路設計問題解決方案 • 繼電器與程式控制

  3. 電壓問題解決方案 Q:從凌陽板輸出的電壓和xbee的電壓不同,    導致xbee無法動作。 A:透過凌陽板上的Jump來改變凌陽板的輸出 電壓   讓輸出的電壓為3V,剛好符合xbee的輸  出入電壓,以便xbee與凌陽板的資料傳輸正常   切斷擴充板上從凌陽板輸出的供電線路,讓 擴充板上的xbee、RS232單獨透過擴充板供電

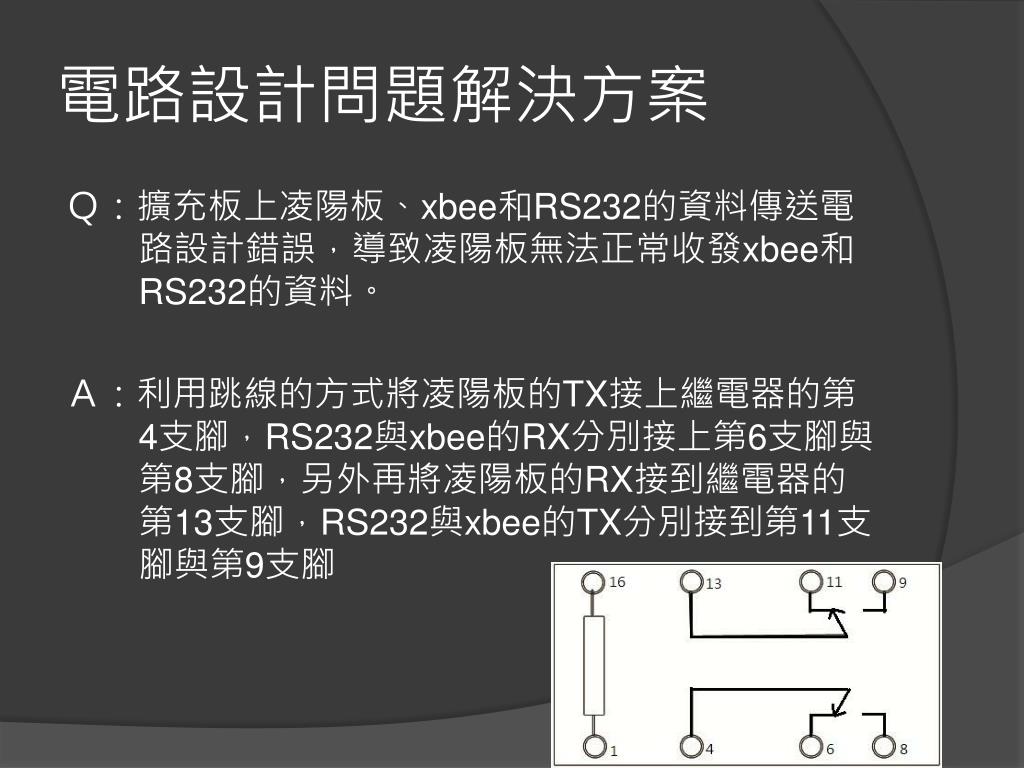

  4. 電路設計問題解決方案 Q:擴充板上凌陽板、xbee和RS232的資料傳送電 路設計錯誤,導致凌陽板無法正常收發xbee和 RS232的資料。 A:利用跳線的方式將凌陽板的TX接上繼電器的第 4支腳,RS232與xbee的RX分別接上第6支腳與 第8支腳,另外再將凌陽板的RX接到繼電器的第13支腳,RS232與xbee的TX分別接到第11支腳與第9支腳

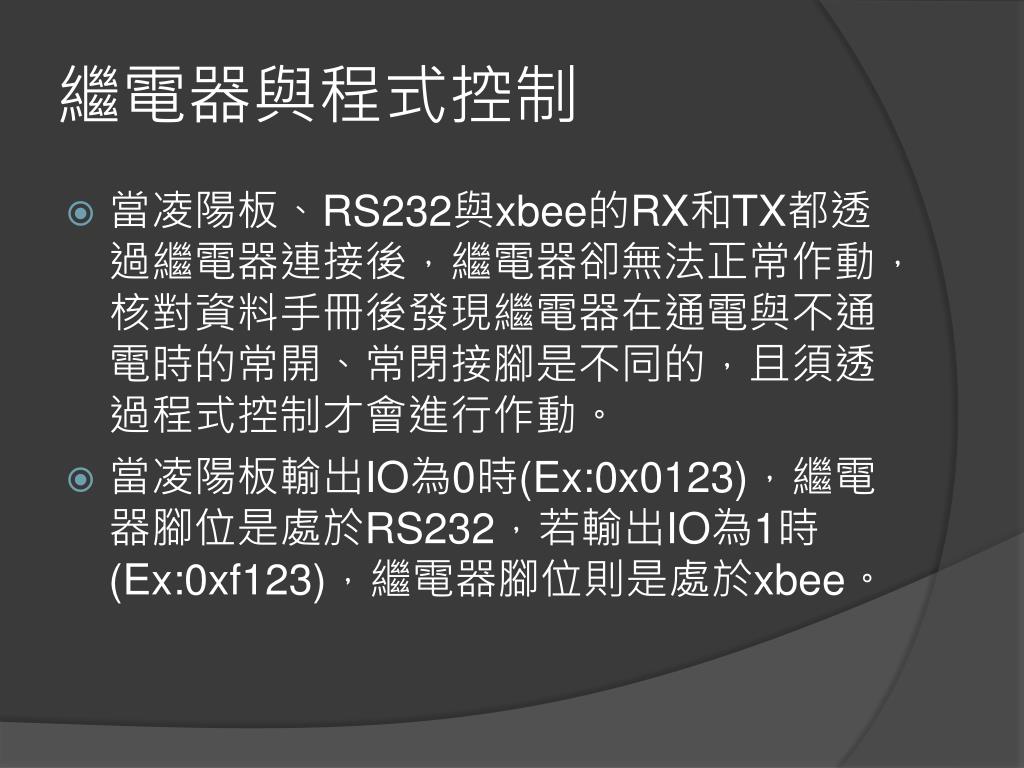

  5. 繼電器與程式控制 • 當凌陽板、RS232與xbee的RX和TX都透過繼電器連接後,繼電器卻無法正常作動,核對資料手冊後發現繼電器在通電與不通電時的常開、常閉接腳是不同的,且須透過程式控制才會進行作動。 • 當凌陽板輸出IO為0時(Ex:0x0123),繼電器腳位是處於RS232,若輸出IO為1時(Ex:0xf123),繼電器腳位則是處於xbee。

  6. End
