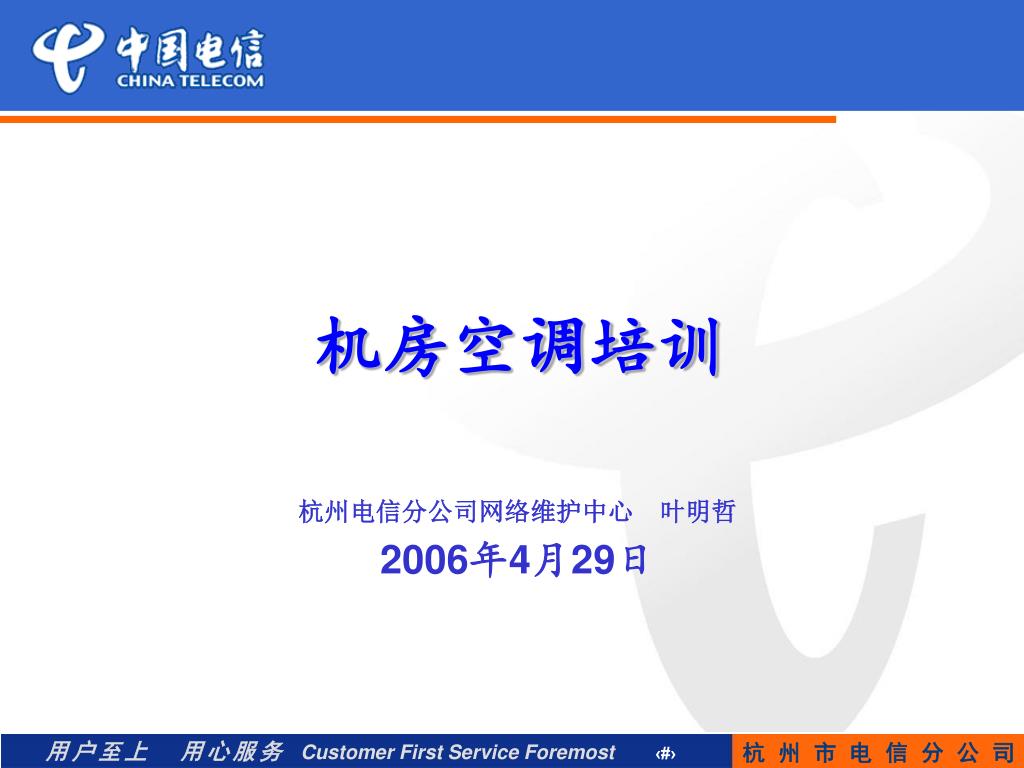

  1. 机房空调培训 杭州电信分公司网络维护中心 叶明哲 2006年4月29日

  2. 空调--就是空气调节的简称。 什么是空调

  3. 制冷： 从低于环境温度的空间或物体中吸收热量，并将其转移给环境介质的过程称为制冷。 空调名词术语

  4. 空气有四大指标： 温度，湿度，速度和洁净度。 衡量空气的指标

  5. ——就是调节温度，湿度，速度和洁净度。四个指标，人为地创造一个舒适的生活和工作环境 。 空调作用

  6. 调节温度，将温度控制在理想温度值范围。 机房温度要求为： 程控机房15~25度 一般机房10~30度 对人体则有所不同： 夏季，人感觉最舒适的温度为20~27度 冬季，人感觉最舒适的温度为16~22度 夏季室内外温差不可太大，否则易感冒。 这里有一个温度控制经验公式： t=22℃+1/3(ty-21) 空调作用一

  7. 调节湿度 1、人：空气过于潮湿或过于干燥，人体会产生不适。 相对湿度<30%，会使人口干，唇裂： 相对湿度过高，则汗不宜蒸发，会使人感到烦闷。 2、交换机房： 湿度太低，机房太干燥，易产生静电。 湿度太高，电子元器件易产生短路现象。 程控机房要求30%~70% 一般机房要求30%~75% 空调作用二

  8. 调节空气洁净度。 通过过滤网除尘，达到净化空气目的。 空调作用三

  9. 调节空气流速。 在有人的工作区内流速不可太大。 夏季0.3m/s以下 冬季0.5m/s以下 空调作用四

  10. 一、按用途分： 舒适性空调： 为人们提供舒适的生活、工作环境。 专用空调： 为满足生产、医疗、科研和通信等 专业工艺要求。 空调分类：

  11. 二、照系统分：局部空调、中央空调 空调分类：

  12. 空调送风方式

  13. 空调送风方式 1 2 2 Example for DX-A models 3 3 4 4 图例 1) 风机 2) 电气控制系统 3) 盘管 4) 过滤网 5) 压缩机 1 5 5 上送风 下送风

  14. 在生活中，我们有这样的体会，炎炎夏日，在地面上洒上水会感觉到凉爽，这是因为水蒸发时会从地面和空气中吸收热量所至；去医院打针，医生用酒精对皮肤消毒时，我们会感到丝丝凉意，这也是因为酒精蒸发时从皮肤中吸收了热量。在生活中，我们有这样的体会，炎炎夏日，在地面上洒上水会感觉到凉爽，这是因为水蒸发时会从地面和空气中吸收热量所至；去医院打针，医生用酒精对皮肤消毒时，我们会感到丝丝凉意，这也是因为酒精蒸发时从皮肤中吸收了热量。 空调的制冷原理： 就是在一个封闭系统中，制冷剂经历了液体——气体——液体的两相相变，完成一个制冷循环。 制冷原理

  15. 制冷原理图 高温高压气体 低压气体 低压液体 高压液体

  16. 空调原理图 最常用的机型 直接膨胀制冷（使用压缩机） 需要氟利昂 需要室外空冷冷凝器

  17. 空调结构

  18. 制冷压焓图 等压降焓 等焓降压 等熵过程 等压增焓

  19. 压缩机：是制冷系统的核心，它的主要作用是将蒸发器中的制冷剂蒸气吸入，并将其压缩到冷凝压力，然后排至冷凝器 压缩机

  20. 压缩机的工作过程

  21. 压缩机分类

  22. 往復式 (Reciprocating) 渦捲式 (Scroll) 旋轉式 (Rotary) 常用的压缩机

  23. 往复式压缩机结构图

  24. 往复式压缩机工作原理

  25. 往复式压缩机瞬态粒子流模型 往复式压缩机工作原理

  26. 涡旋泵结构图

  27. 涡旋泵工作原理

  28. 涡旋泵工作原理

  29. 旋轉式压缩机结构图

  30. 旋轉式压缩机工作原理

  31. 压缩机周围其它部件

  32. 它是一个换热器，作用是将来自压缩机的高压制冷剂蒸气冷却并冷凝为液体。它是一个换热器，作用是将来自压缩机的高压制冷剂蒸气冷却并冷凝为液体。 冷凝器

  33. 它也是一个换热器，它的作用是经节流阀流入的制冷剂液体蒸发为蒸气，以吸收被冷却物体的热量，起到制冷的目的。它也是一个换热器，它的作用是经节流阀流入的制冷剂液体蒸发为蒸气，以吸收被冷却物体的热量，起到制冷的目的。 蒸发器

  34. 节流降压，控制流量和过热度。 常用的节流机构有膨胀阀、毛细管等。 节流机构

  35. 膨胀阀的工作原理

  36. 作用:确保系统洁净干燥，提高制冷效果，延长工作寿命作用:确保系统洁净干燥，提高制冷效果，延长工作寿命 干燥过滤器

  37. 电磁阀和视液镜

  38. 压力控制器

  39. 加湿器

  40. 可以改变制冷剂的流向，实现制冷、制热的目的可以改变制冷剂的流向，实现制冷、制热的目的 制冷情况下，四通阀不通电 制热情况下，四通阀通电动作。 四通阀

  41. 常用空调系统图

  42. 管道连接

  43. 安装注意事项

  44. 分制冷系统的修理和电控系统两部分 空调的修理

  45. 杭州地区较常用的几个空调品牌

  46. 杭州地区较常用的几个空调品牌

  47. 杭州地区较常用的几个空调品牌

  48. Compressor low pressure 低压告警 Compressor high pressure 压缩机高压 Compressor overload 压缩机过载 Airflow failure 气流故障 Fan overload 风机过载 Microprocessor failure 微处理器故障 Chang filter 更换滤网 Return temp out range 回风温度超范围 专用空调常见故障

  49. 结束 谢谢大家
