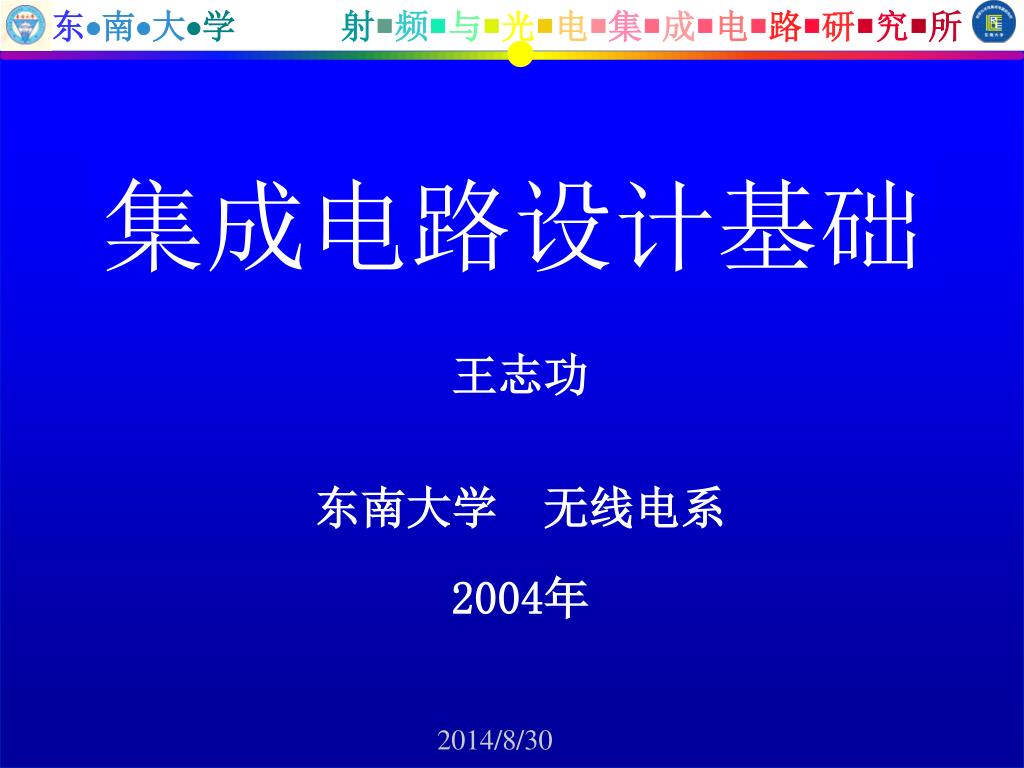

  1. 集成电路设计基础 王志功 东南大学 无线电系 2004年

  2. 第10章 MOS基本电路 10.1 传输门 10.1.1 NMOS传输门 10.1.2 PMOS传输门 10.1.3 CMOS传输门 10.2 传输门的联接

  3. 引言 MOS IC基本逻辑电路: • 传输门(Transmission Gate, Pass Transistor): 用于开关和传输逻辑。 • 反(倒)相器(Inverter): 用于开关和恢复逻辑。

  4. 10.1 传输门 传输门不仅是MOS集成电路中的一种基本电路，而且还是一种基元，因为其它基本电路，如反相器，实际上也是由传输门组成的。

  5. 10.1.1 NMOS传输门 NMOS传输门电路符号下图所示。它只含有一个MOS管，栅极加控制电压V，衬底接地。MOS管的漏极D与源极S分别接输入与输出。输出负载是一个电容CL，它是后级的输入电容。 图 10.1

  6. 10.1.1 NMOS传输门(续) 注意：MOS管的结构是对称的。 D和S在结构上没有任何差别。通常， 规定输入端为D，输出端为S。因为: • 这种电路是不加电源电压的； • 电路正常工作所需的能量全由输入端提供。当MOS管导通时，输入电压就对CL充电，在CL上建立输出电压，其能量由输入端提供。或者CL对输入端放电，把能量还给输入端。因而，输出电压总是小于或等于输入电压。 所以，规定输入端为D，输出端为S。 图 10.1

  7. NMOS传输门(续) 传输门电路很简单，但分析还相当麻烦。因为: 1) 控制MOS开关导通与否的电压是Vgs，而不是V，Vgs = VVO。这里VO既是输出电压，又重新作用在 g-s之间，是百分之百的负反馈，象一个“源极跟随器”。 2) 负载是一个电容CL，它有充放电过程，输出电压Vo是逐步建立起来的。 当开关断开，停止充放电时，电容CL上的电荷将保持不变，相应的输出电压Vo也保持不变（MOS呈高阻态）。 所以，传输门不仅仅是一只开关，而且还有记忆能力。

  8. NMOS传输门(续) 规定符号： 变量 控制 输入 当前输出 前一时刻输出 VI VO VO– V 电压  I O 逻辑 O –

  9. NMOS传输门(续) • 两种情况: 1) = 0(V = 0), NMOS不通, VO和O保持不变, 即 VO=VO–, O=O –

  10. NMOS传输门(续) 2)= 1 (V 0) NMOS导通与否取决于Vgs= V-VO– • 若 VO – V-Vtn, 即 Vgs Vtn, NMOS导通,这时 • 若Vi> VO –, CL将被充电, VO上升, Vomax= V-Vtn • 若Vi < VO –, CL将放电, VO下降, VO= Vi • 若 VO – > V-Vtn, 即 Vgs < Vtn, NMOS不通, VO= VO –

  11. NMOS传输门(续) 假定： = 0，指V = 0  = 1，指V = Vdd I = 0，指Vi = 0 I = 1，指Vi = Vdd 则传输门的输出电压Vo特性为， =0 VO= VO =1 VO= min(Vi, V -Vtn)

  12. NMOS传输门(续) 结论： 1）当NMOS传输门用作开关以传输逻辑信号时，传输“0”逻辑将是理想的。传输“1”逻辑则不理想，因为电平是蜕化的：尽管输入Vi = Vdd，输出却为Vo = VddVTn。 2） 传输门是由控制的。 • 当= 1，MOS开关导通,可以传输信号。 • 当= 0，MOS开关不通,不传输信号.这时，Vo = Vo，是前一个状态之值。这表示，传输门是一种记忆元件，是一种时序逻辑。

  13. NMOS传输门(续) 3） 采用状态表示时，传输门特性为， • = 0  O=O– • = 1  O=I–

  14. 10.1.2 PMOS传输门 注意： 1）PMOS管的门限电压VTp是负的，只有当Vgs VTp，即负得足够时才会导通。 2) 在PMOS电路中，通常是加负电源电压Vdd，而正端接地。 3) 衬底接最高电位，即地。 I = input O = output  = phase(control) 图 10.2

  15. PMOS传输门(续) • 早期的PMOS电路采用负电源，负逻辑，上述各点都正确。然而，PMOS逻辑电路已经淘汰。目前，PMOS管仅用于CMOS电路。它采用正电源，正逻辑。于是，衬底接Vdd。 • PMOS传输门的工作原理同NMOS传输门完全一样.

  16. PMOS传输门(续) 定义：电压变量为Vi，Vo，V； 逻辑变量为I，O，。 并且， = 0，指V = 0  = 1，指V = Vdd I = 0， 指Vi = 0 I = 1， 指Vi = Vdd 图 10.2

  17. PMOS传输门(续) 两种情况: 1) = 0(Vf = 0) PMOS导通与否取决于Vgs=V-VO– • 若 VO –Vtp, 即 Vgs -Vtp, PMOS导通,这时若 • Vi > VO –, CL将充电, VO上升, VO= Vi • 若Vi< VO –, CL将放电, VO下降, VOmin= Vtp =0 VO(t)= max(Vi,Vtp)

  18. PMOS传输门(续) 2 ) = 1(V = Vdd), PMOS不通, VO和O保持不变, 即 VO(t)=VO – O=O – =1 VO= VO –

  19. PMOS传输门(续) • PMOS传输门的基本特性是 =0 VO= max(Vi, Vtp) =1 VO= VO –

  20. PMOS传输门(续) • 结论一: PMOS传输门用作开关传输逻辑信号时 • 传输“1”逻辑, 将是理想的. • 传输“0”逻辑, 不是理想的. 因为电平是蜕化的, 即Vi=0, Vomin=Vtp. PMOS放电放不到底！

  21. PMOS传输门(续) • 结论二: PMOS 传输门也是由控制的. • =0, MOS导通, 传输信号 • =1, MOS截止, VO= VO – 所以, PMOS 传输门也是一种记忆元件, 可构成时序逻辑

  22. PMOS传输门(续) 采用状态表示的传输门特性

  23. PMOS传输门(续) 结论三: 从PMOS传输门的卡诺图指出，PMOS传输门的基本特性为， 表示在的控制下，传送I。即， = 0时，O = I  = 1时，O = O

  24. 10.1.3 CMOS传输门 将NMOS传输门和PMOS传输门的优缺点加以互补, 得到特性优良的CMOS传输门 图 10.3

  25. CMOS传输门(续) • =0, NMOS和PMOS都不导通, VO(t)= VO(t-Tp) 不传输信号 • =1, NMOS和PMOS导通, 有两条通路 • 若I=0, 则NMOS通路更有效 CL可以放电放到 0 • 若I=1, 则PMOS通路更有效 CL可以充电充到1 这样，输出电平要么是0，要么是1(Vdd)，没有电平蜕化，可理想地实现信号传送。 图 10.3

  26. 10.2 传输门的联接 10.2.1 串联 串联是最常用的一种形式，电路如下图所示。 图 10.4

  27. 10.2.1 串联 假定两个NMOS传输门的控制信号分别是1与2，串联后，总的特性为

  28. 10.2.1 串联 表中Va是连接点a上的电压。当两个管子都导通时，最后的输出电压VO应当是Va与(V2VTn)之间的最小值。然而，Va是前级的输出电压，它应当是Vi与(V1VTn)之间的最小值。故， VO = min( Va，V2VTn) = min[min(Vi，V1VTn)，(V2VTn)] = min[Vi，V1VTn，V2VTn] 图 10.4

  29. 10.2.1 串联(续) 定义： 1 = 0，指V1 = 0 2 = 0，指V2 = 0 1 = 1，指V1 = Vdd2 = 1，指V2 = Vdd I = 0，指Vi = 0 I = 1，指Vi = Vdd 串联后，它们的卡诺图为，

  30. 10.2.1 串联(续) 结论：两个NMOS传输门串联后， 1) 控制信号1与2的作用是以联合形式出现的。 • 若12 = 0 ，总有一个开关不导通，输出就保持在 前一个状态之值，Vo= Vo。 • 若12 = 1，则两个开关都导通，可以传输数据 2) 传输“0”逻辑是理想的，但传输“1”逻辑则产生电平蜕化。 其蜕 化程度为 min( V1VTn，V2VTn )。 3） 输入I与输出O之间的关系为，O = 12( I ) O = I，当12 = 1 O = O，当12 = 0 4） 推广到任意k个传输门串联，有O = 12…k( I ) 但电平蜕化更严重。

  31. 10.2.2 并联 并联也是常用的一种形式，其电路如下图所示。 图 10.5

  32. 10.2.2 并联(续) • 当12 = 1时，电路是冲突的。因为这时两个传输门都把各自的输入信号传输给共同的输出。 • 如果两路输入状态相同，且电压值也相等，Vi1 = Vi2，则这类传输仍是许可的。但若两路输入的状态不同，电压值不等，且若两个MOS开关也很理想，则电路就矛盾。按照Kirchoff定律，有 Vi1Vo= 0 Vi2Vo= 0 则必有Vi1 = Vi2，结果是依靠外电路实现新的平衡，强迫Vi1 = Vi2。

  33. 10.2.2 并联(续) 定义： 1 = 0，指V1 = 0 2 = 0，指V2 = 0 1 = 1，指V1 = Vdd 2 = 1，指V2 = Vdd I1 = 0，指Vi1 = 0 I2 = 0，指Vi2 = 0 I1 = 1，指Vi1 = Vdd I2 = 1，指Vi2 = Vdd 则两个MOS开关并联后，其输出电压Vo特性为，

  34. 10.2.2 并联(续) 相应的卡诺图为， 如果在运行时，能保证不出现冲突情况，则可以把这两个禁止状态划入圈内，可得， O = 1 I1+2 I2，除了1+ 2 = 0外 O = O， 1+ 2 = 0 可见，它是一种与或逻辑。其中，“与”发生在控制变量i与传输变量Ii之间，条件是不发生冲突；“或”发生在线或逻辑。两路都不使能时，输出为高阻态，保持在前一个状态。

  35. 10.2.2 并联(续) 上式也可写为， O = 1( I1 ) + 2( I2 ) 表示，在1控制下传输I1与2控制下传输I2发生线或。 显然，两个NMOS传输门的并联，可以推广到任意k个传输门的并联。得， O = 1( I1 ) + 2( I2 ) + … + k( Ik )

  36. 10.2.3 串并联 串并联是传输门网络的最基本形式， 其电路如图所示。 它的输出为， O = 13 ( I1 ) + 24( I2 ) + 12 ( I3 ) + 34 ( I4 ) 对一个复杂的传输门网络，上式可写为， O = P1( I1 ) + P2( I2 ) + … + Pk( Ik ) 式中Pk是第k路的各控制变量的逻辑乘积 图 10.6

  37. 10.3 NMOS反相器 反相器的传输门观点解释 • NMOS的源极视作传输门的输入端Vi，但是接地，即Vi0。 • NMOS的漏极视作传输门的输出端，通过RL接Vdd。 • V=0， MOS管截止，VO=Vdd；V= Vdd， MOS管导通， 如RL10k，RMOS1k，则分压比为10:1，VOL < Vdd/10， 属于低电平，可以作为逻辑“0”。于是有 VO与V的逻辑关系正好是一个反相器。 输出状态O是输入状态的非。

  38. 10.3 NMOS反相器 反相器的共源放大器观点解释 NMOS反相器基本电路：共源放大器。Vi=0， MOS管截止，Vo=Vdd； Vi= Vdd， MOS管导通，如RL10K，RMOS1K，则分压比为10:1，VOL < Vdd/10，属于低电平，可以作为逻辑“0”。于是有 不言而喻，它是一个反相器。 输出状态O是输入状态I的非。 图 10.10

  39. 10.4 NMOS反相器负载电阻的选择 NMOS反相器的负载有四种基本形式： • 纯电阻负载。 • 工作在饱和区的增强型MOS管负载。 • 耗尽型MOS管负载。 • 工作在非饱和区的增强型MOS管负载。

  40. 10.4.1 纯电阻负载RL 电路图 图 10.11

  41. 10.4.1 纯电阻负载RL(续) 过去曾认为，用扩散电阻做负载，所占硅片面积太大，因而改用有源器件做负载。但是，随着半导体工艺的发展，特别是离子注入技术的进展，在80年代初期，在NMOS数字集成电路中，又开始采用纯电阻负载。不过，采用的是多晶硅电阻。采用多晶硅电阻作负载的反相器目前已广泛用于构造SRAM电路。因为多晶硅的电阻率高，且易于控制，用它来代替耗尽型管负载后，SRAM存储胞的面积可以节省40%。

  42. 10.4.1 纯电阻负载RL(续) • 输入低电平ViL 当Vi = ViL < VT时，MOS管截止，输出高电平VOH  Vdd。 • 输入高电平ViH。 当Vi = ViH > VT时，MOS管导通。如果负载线做在MOS管特性曲线的转折处，则

  43. 10.4.1 纯电阻负载RL(续) 由此可解出VOL，它将是VOH和RL的函数。通常，VOL << Vdd，则上式可以简化，得 如果要求反相器输出低电平，低于VOL，则负载电阻RL必须大于该值。

  44. 10.4.1 纯电阻负载RL(续) • 反相器的上升沿取决于充电电路。 充电电流 ： ch = RL CL，电阻上的压降为， 故输出电压Vo为 Vo = Vdd ich RL = Vdd 显然，当Vo上升到VOH时，就可以确定上升沿。

  45. 10.4.1 纯电阻负载RL(续) • 反相器的下降沿取决于放电电路。 主要放电路径是CL通过MOS管放电，从VOH放到VOL。从特性曲线上可以看出，整个放电过程中MOS管处于饱和状态，属于恒流放电，其等效电路如图所示 图 10.12

  46. 10.4.1 纯电阻负载RL(续) 注意，这个电路的计算相当麻烦，因为它有三个电源： 1) 恒流源Ids；2) 电源电压Vdd；3) 电容初始电压VOH 可以利用叠加原理来计算，它相当于两个电路之和， 如图所示。 图 10.13

  47. 10.4.1 纯电阻负载RL(续) 电流源开路的那一部分，它的输出电压VO1可以套用充电电路的结果， 电压源短路的那一部分可以转化为电压源形式，如图 图 10.14

  48. 10.4.1 纯电阻负载RL(续) 这样，总的输出电压Vo为， 可以检验，上式是正确的。因为当t = 0时，Vo = VOH；当t = 时，Vo =VOL，于是， 理论上讲，要t = 才能建立低电平VOL，但实际上，放电放到0.1 VOL就够了。于是， 由此可见，在纯电阻负载的反相器中，上升沿与下降沿主要取决于负载电阻RL的选择。

  49. 10.4.2 饱和增强型负载 图 10.15 如图所示。该电路特点是，用增强型MOS管做负载，且它的栅极连到最高电位Vdd，同漏极电位一样。

  50. 10.4.2 饱和增强型负载(续) 为什么称它为饱和增强型负载呢？这是有道理的。栅极与漏极短路，负载实际上是一个二极管，其伏安特性可以从三极管特性中，按照Vds = Vgs导出。人们把特性曲线的转折点连起来，可以得到一条曲线，它满足Vds = VgsVT，是非饱和区与饱和区的分界线。如果将这条曲线右移VT值，即可得到满足Vds = Vgs的二极管伏安特性。现在，人们就把这条二极管特性作为负载线，而这条二极管特性曲线上任何一点都在原三极管的饱和区内，故称为饱和增强型负载。
