  1. 流水施工的基本方式第3次课

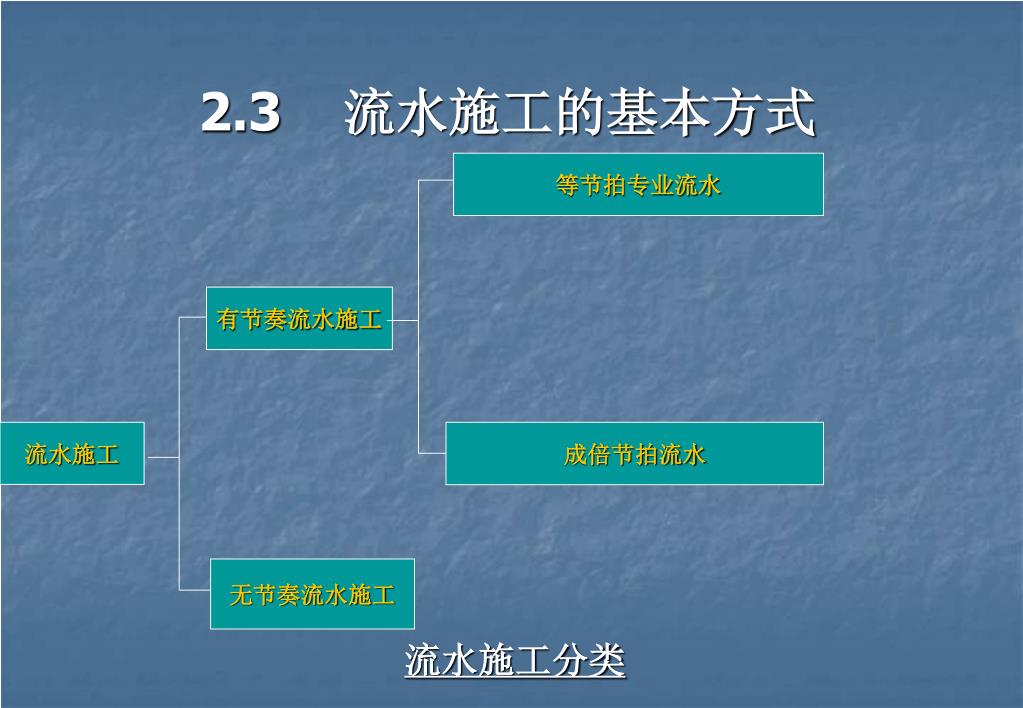

  2. 2.3 流水施工的基本方式 等节拍专业流水 有节奏流水施工 流水施工 成倍节拍流水 无节奏流水施工 流水施工分类

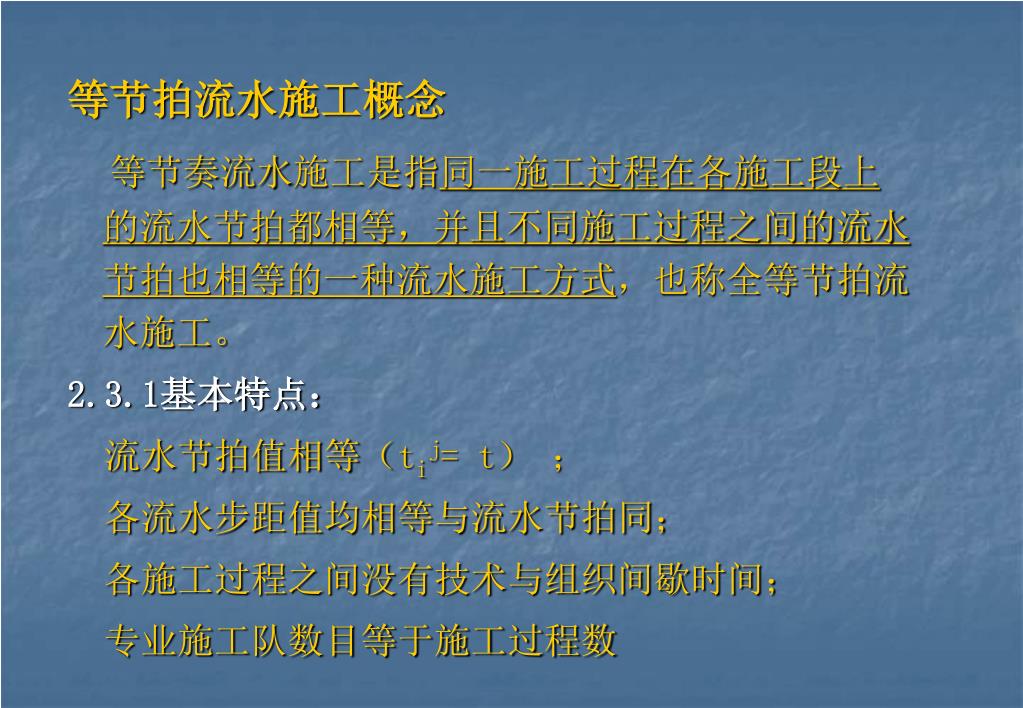

  3. 等节拍流水施工概念 等节奏流水施工是指同一施工过程在各施工段上的流水节拍都相等，并且不同施工过程之间的流水节拍也相等的一种流水施工方式，也称全等节拍流水施工。 2.3.1基本特点： 流水节拍值相等（tij= t） ； 各流水步距值均相等与流水节拍同； 各施工过程之间没有技术与组织间歇时间； 专业施工队数目等于施工过程数

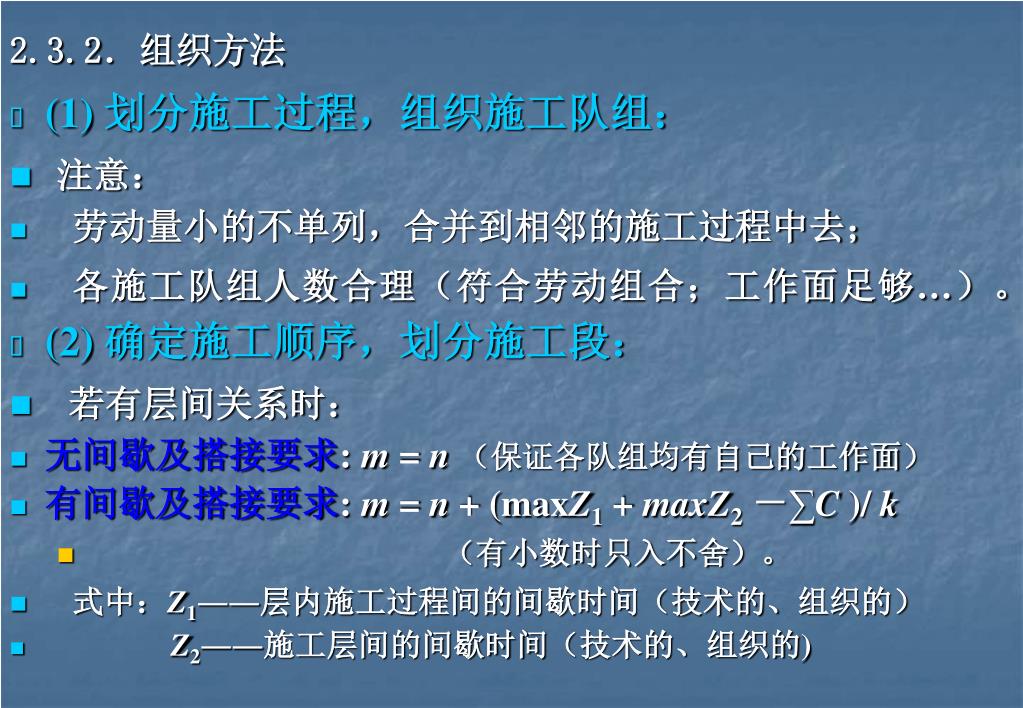

  4. 2.3.2．组织方法 • (1) 划分施工过程，组织施工队组： • 注意： • 劳动量小的不单列，合并到相邻的施工过程中去； • 各施工队组人数合理（符合劳动组合；工作面足够…）。 • (2) 确定施工顺序，划分施工段： • 若有层间关系时： • 无间歇及搭接要求: m = n（保证各队组均有自己的工作面） • 有间歇及搭接要求: m = n + (maxZ1 + maxZ2－∑C )/ k • （有小数时只入不舍）。 • 式中：Z1――层内施工过程间的间歇时间（技术的、组织的） • Z2――施工层间的间歇时间（技术的、组织的)

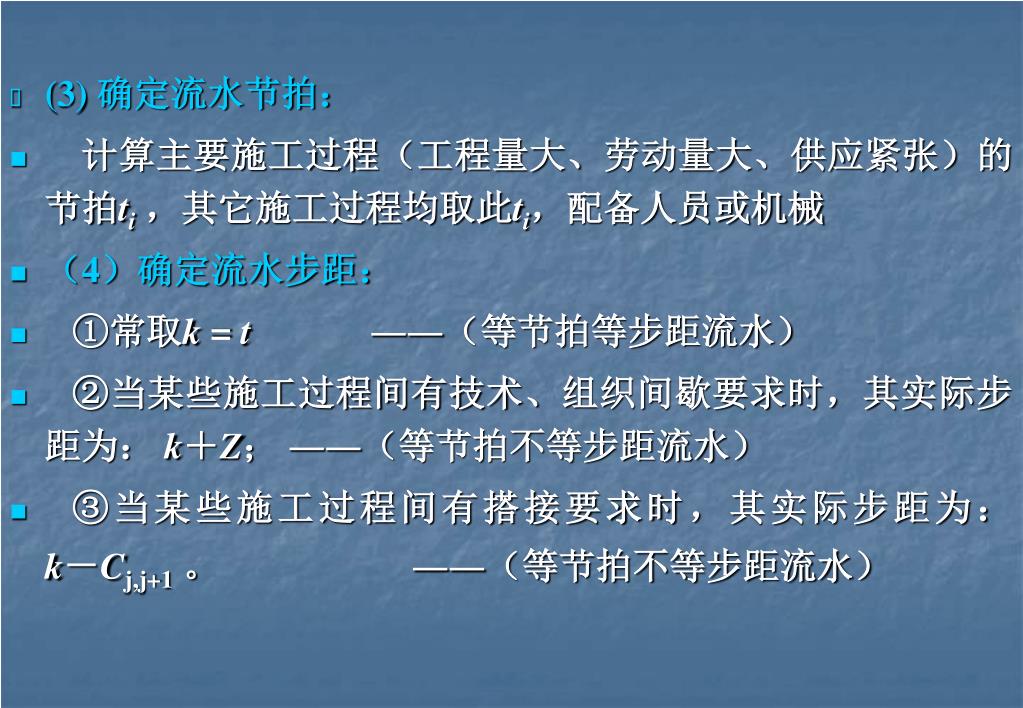

  5. (3) 确定流水节拍： • 计算主要施工过程（工程量大、劳动量大、供应紧张）的节拍ti，其它施工过程均取此ti，配备人员或机械 • （4）确定流水步距： • ①常取k = t ――（等节拍等步距流水） • ②当某些施工过程间有技术、组织间歇要求时，其实际步距为： k＋Z； ――（等节拍不等步距流水） • ③当某些施工过程间有搭接要求时，其实际步距为： k－Cj,j+1。 ――（等节拍不等步距流水）

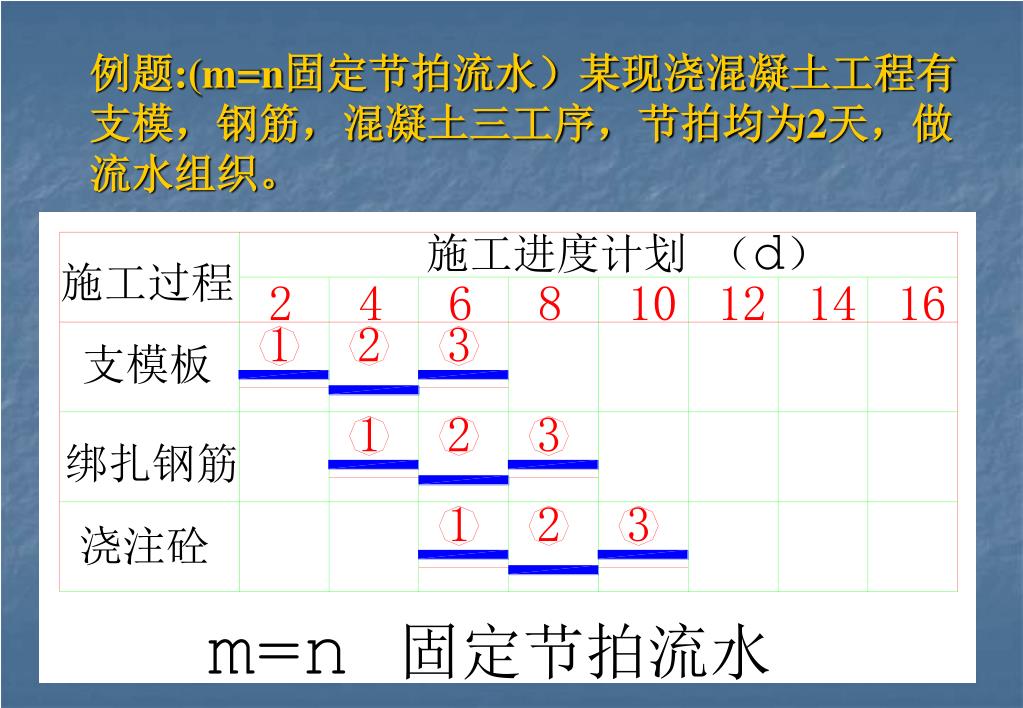

  6. 例题:(m=n固定节拍流水）某现浇混凝土工程有支模，钢筋，混凝土三工序，节拍均为2天，做流水组织。例题:(m=n固定节拍流水）某现浇混凝土工程有支模，钢筋，混凝土三工序，节拍均为2天，做流水组织。

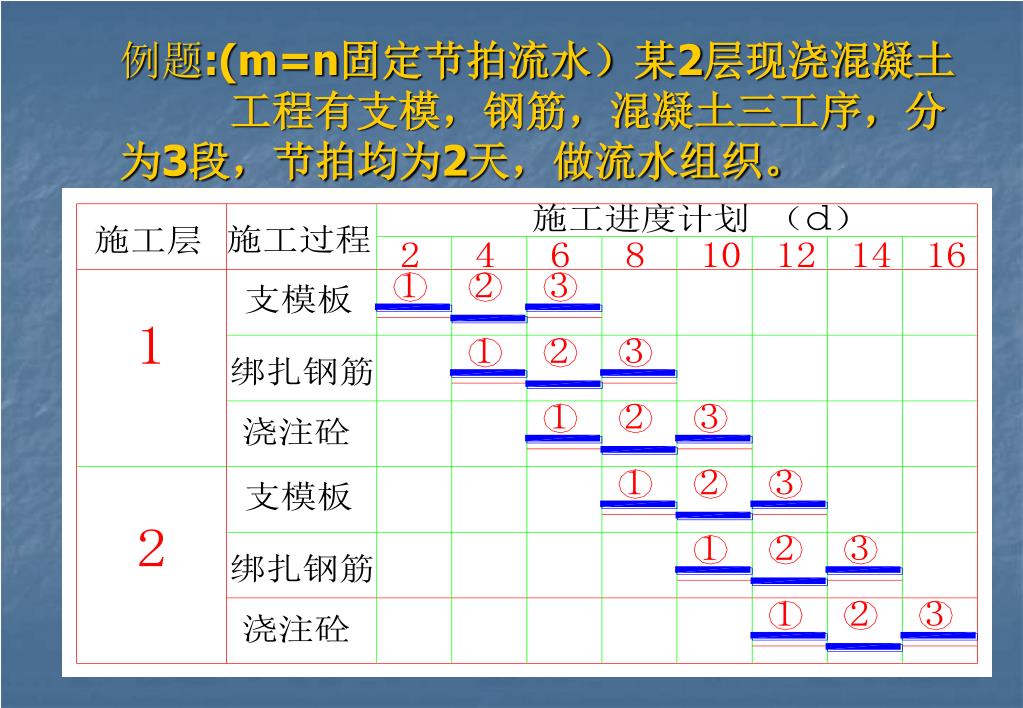

  7. 例题:(m=n固定节拍流水）某2层现浇混凝土 工程有支模，钢筋，混凝土三工序，分为3段，节拍均为2天，做流水组织。

  8. 例题：m=6,n=3,t=K=2, T=(m+n-1) t

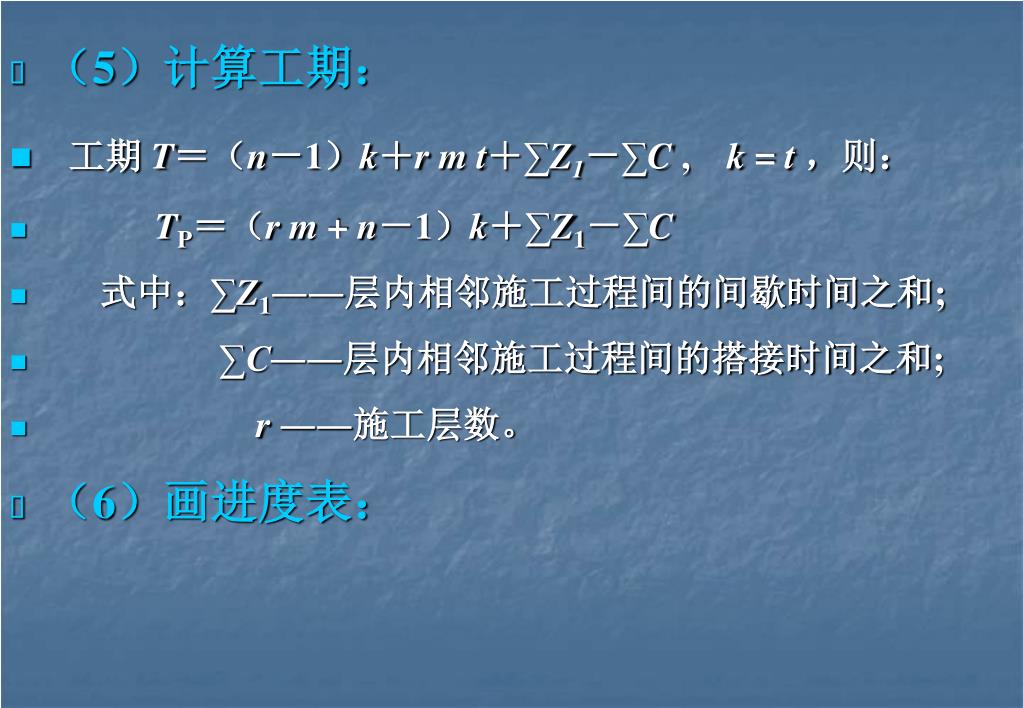

  9. （5）计算工期： • 工期 T＝（n－1）k＋r m t＋∑Z1－∑C , k = t，则： • TP＝（r m + n－1）k＋∑Z1－∑C • 式中：∑Z1――层内相邻施工过程间的间歇时间之和; • ∑C――层内相邻施工过程间的搭接时间之和; • r ――施工层数。 • （6）画进度表：

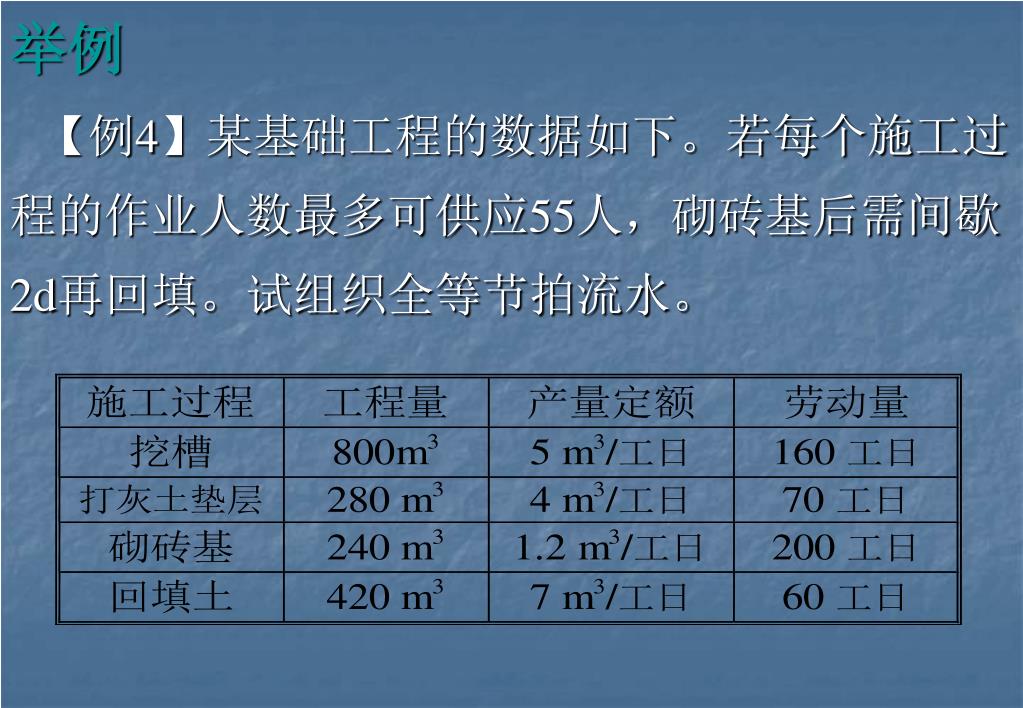

  10. 举例【例4】某基础工程的数据如下。若每个施工过程的作业人数最多可供应55人，砌砖基后需间歇2d再回填。试组织全等节拍流水。举例【例4】某基础工程的数据如下。若每个施工过程的作业人数最多可供应55人，砌砖基后需间歇2d再回填。试组织全等节拍流水。

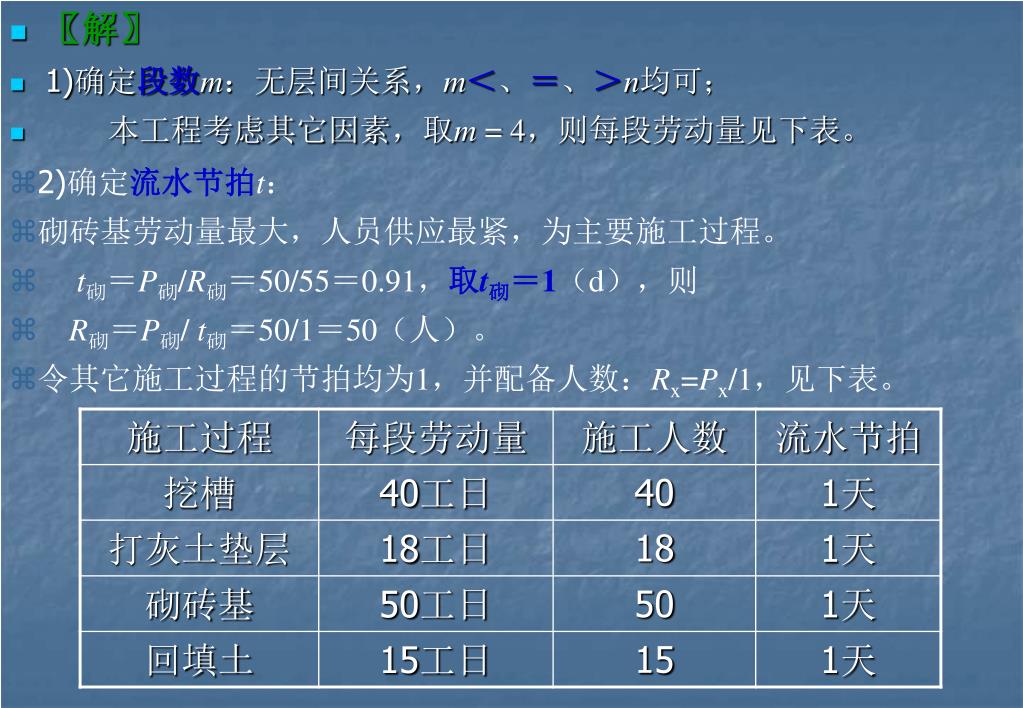

  11. 〖解〗 1)确定段数m：无层间关系，m＜、＝、＞n均可； 本工程考虑其它因素，取m = 4，则每段劳动量见下表。 • 2)确定流水节拍t： • 砌砖基劳动量最大，人员供应最紧，为主要施工过程。 • t砌＝P砌/R砌＝50/55＝0.91，取t砌＝1（d），则 • R砌＝P砌/ t砌＝50/1＝50（人）。 • 令其它施工过程的节拍均为1，并配备人数：Rx=Px/1，见下表。

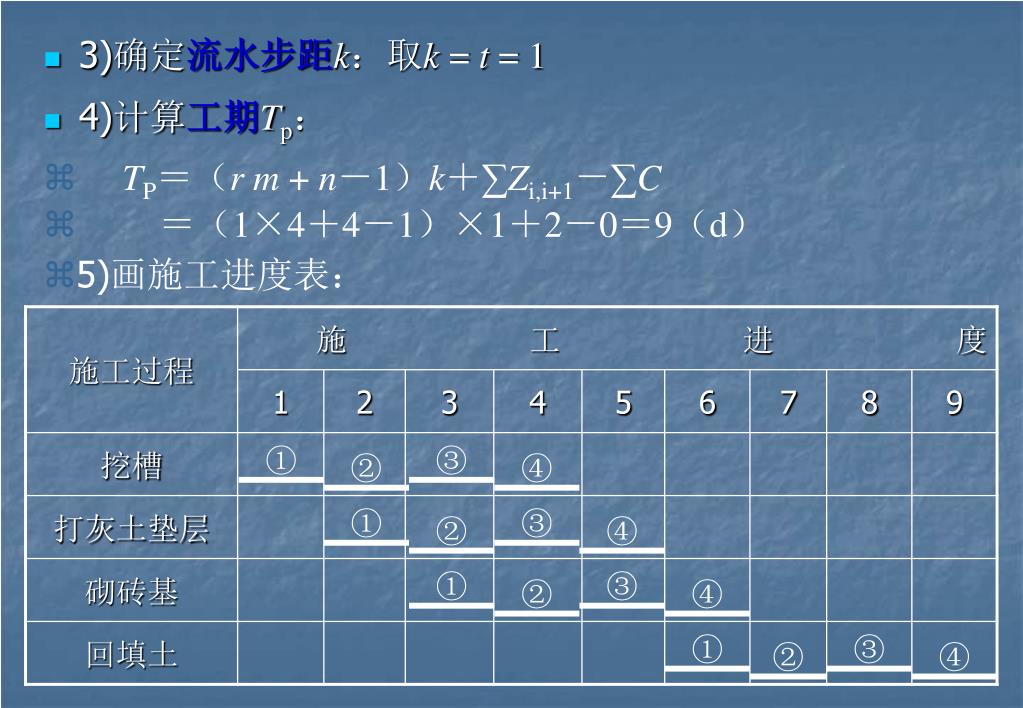

  12. ① ④ ② ① ③ ② ④ ③ ① ② ③ ② ④ ① ③ ④ • TP＝（r m + n－1）k＋∑Zi,i+1－∑C • ＝（1×4＋4－1）×1＋2－0＝9（d） • 3)确定流水步距k：取k = t = 1 • 4)计算工期Tp： • 5)画施工进度表：

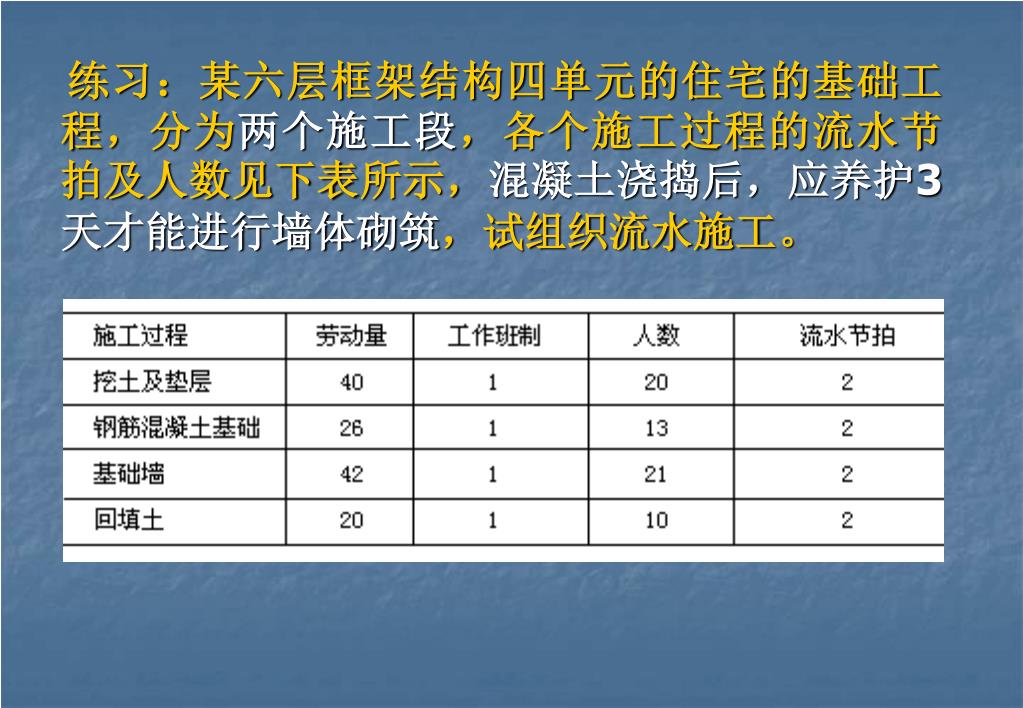

  13. 练习：某六层框架结构四单元的住宅的基础工程，分为两个施工段，各个施工过程的流水节拍及人数见下表所示，混凝土浇捣后，应养护3天才能进行墙体砌筑，试组织流水施工。练习：某六层框架结构四单元的住宅的基础工程，分为两个施工段，各个施工过程的流水节拍及人数见下表所示，混凝土浇捣后，应养护3天才能进行墙体砌筑，试组织流水施工。

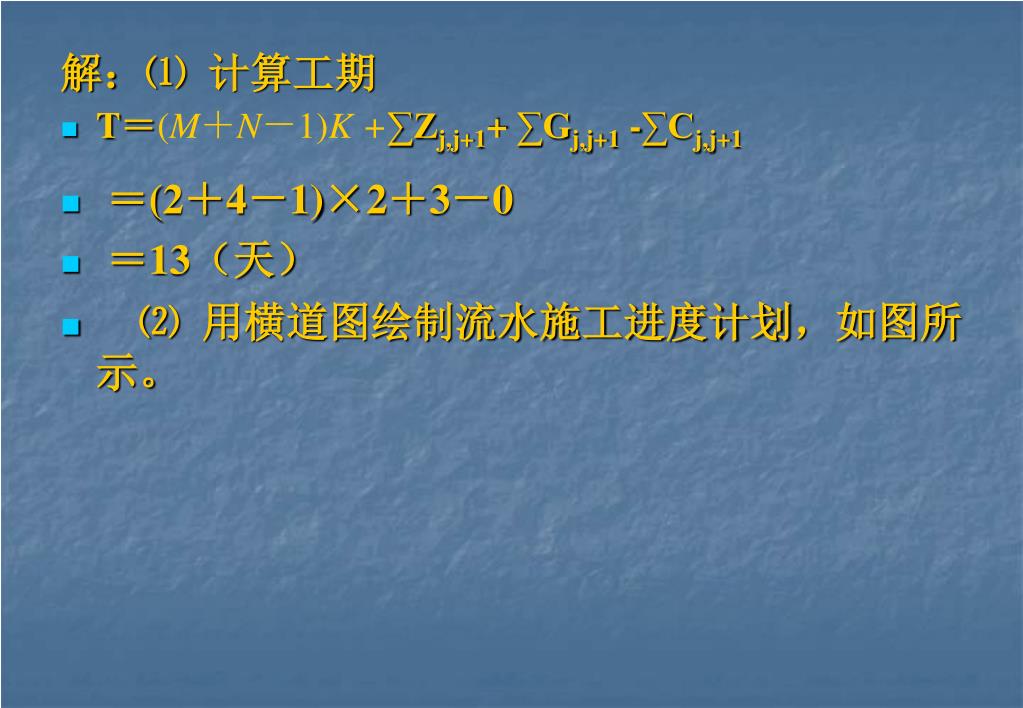

  14. 解：⑴ 计算工期 • T＝(M＋N－1)K +∑Zj,j+1+ ∑Gj,j+1 -∑Cj,j+1 • ＝(2＋4－1)×2＋3－0 • ＝13（天） • ⑵ 用横道图绘制流水施工进度计划，如图所示。

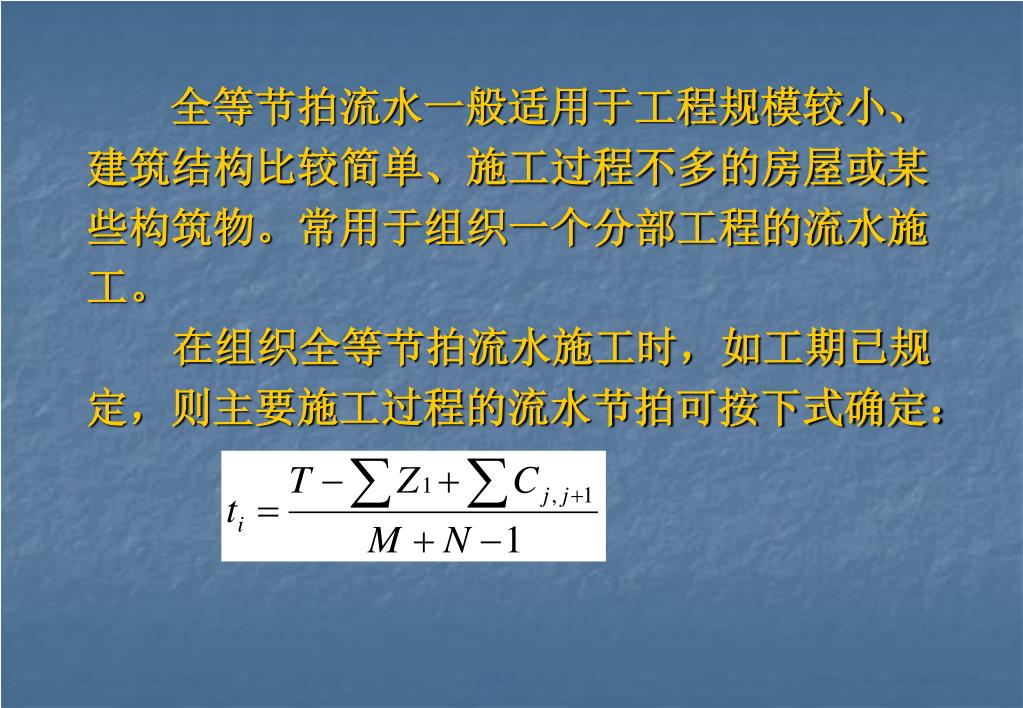

  15. 全等节拍流水一般适用于工程规模较小、 建筑结构比较简单、施工过程不多的房屋或某 些构筑物。常用于组织一个分部工程的流水施 工。 在组织全等节拍流水施工时，如工期已规 定，则主要施工过程的流水节拍可按下式确定：

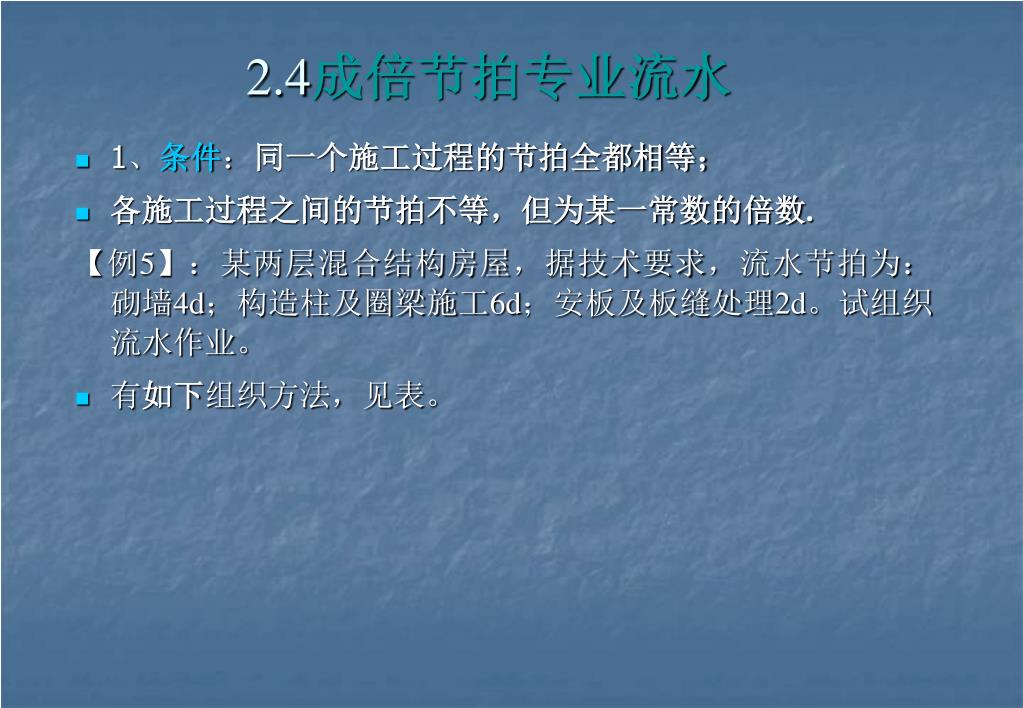

  16. 2.4成倍节拍专业流水 • 1、条件：同一个施工过程的节拍全都相等； • 各施工过程之间的节拍不等，但为某一常数的倍数. 【例5】：某两层混合结构房屋，据技术要求，流水节拍为：砌墙4d；构造柱及圈梁施工6d；安板及板缝处理2d。试组织流水作业。 • 有如下组织方法，见表。

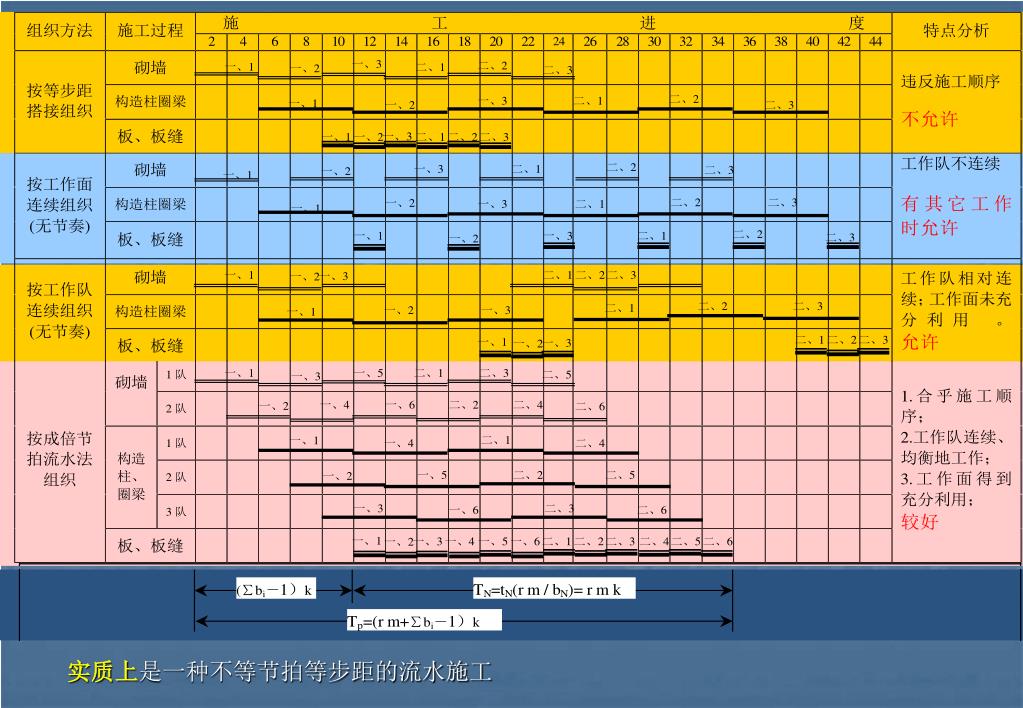

  17. 实质上是一种不等节拍等步距的流水施工

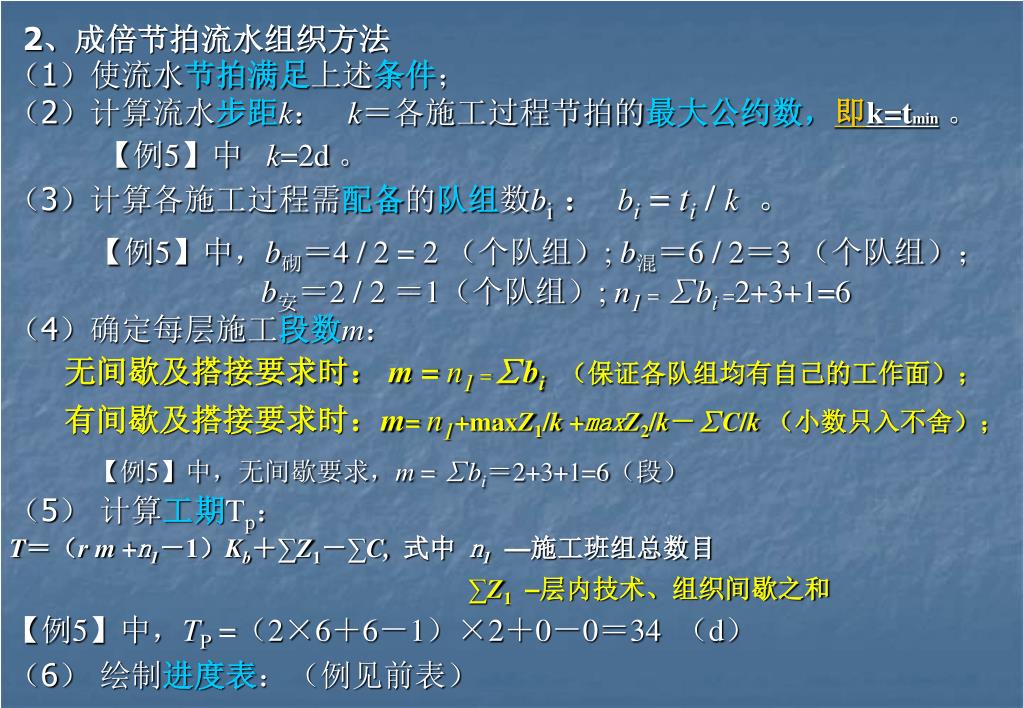

  18. 2、成倍节拍流水组织方法 （1）使流水节拍满足上述条件； （2）计算流水步距k： k＝各施工过程节拍的最大公约数，即k=tmin。 【例5】中 k=2d 。 （3）计算各施工过程需配备的队组数bi： bi = ti/ k。 【例5】中，b砌＝4 / 2 = 2 （个队组）; b混＝6 / 2＝3 （个队组）； b安＝2 / 2 ＝1（个队组）; n1 = ∑bi =2+3+1=6 （4）确定每层施工段数m： 无间歇及搭接要求时： m = n1 =∑bi（保证各队组均有自己的工作面）； 有间歇及搭接要求时：m= n1+maxZ1/k +maxZ2/k－∑C/k（小数只入不舍）； 【例5】中，无间歇要求，m = ∑bi＝2+3+1=6（段） （5） 计算工期Tp： T＝（r m +n1－1）Kb＋∑Z1－∑C,式中 n1—施工班组总数目 ∑Z1–层内技术、组织间歇之和 【例5】中，TP =（2×6＋6－1）×2＋0－0＝34 （d） （6） 绘制进度表：（例见前表）

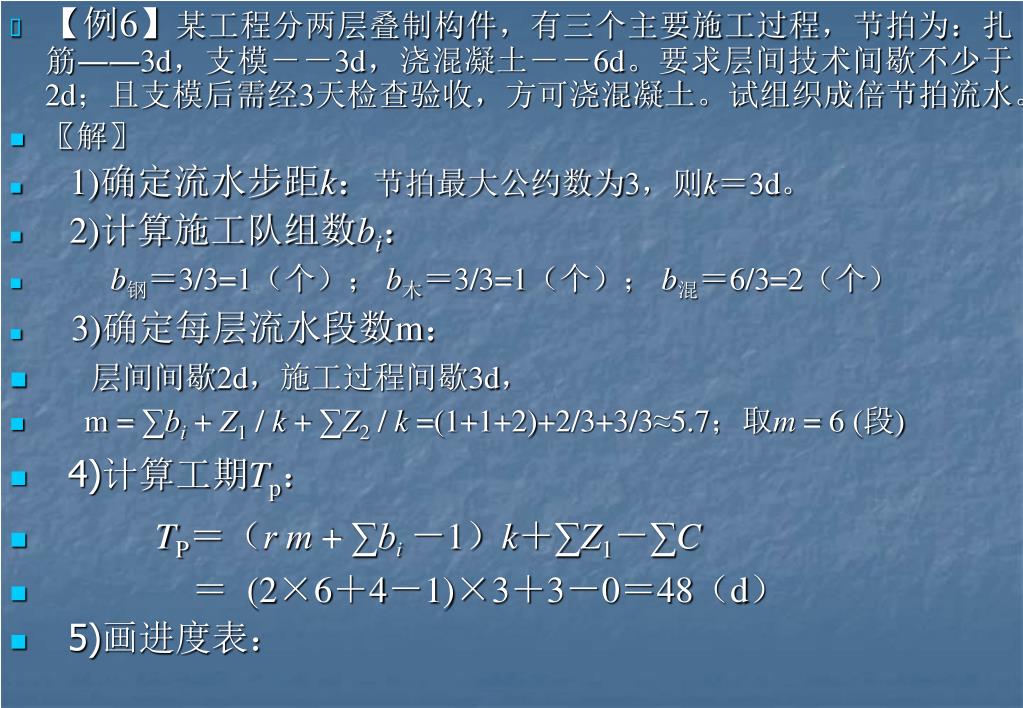

  19. 【例6】某工程分两层叠制构件，有三个主要施工过程，节拍为：扎筋――3d，支模－－3d，浇混凝土－－6d。要求层间技术间歇不少于2d；且支模后需经3天检查验收，方可浇混凝土。试组织成倍节拍流水。【例6】某工程分两层叠制构件，有三个主要施工过程，节拍为：扎筋――3d，支模－－3d，浇混凝土－－6d。要求层间技术间歇不少于2d；且支模后需经3天检查验收，方可浇混凝土。试组织成倍节拍流水。 • 〖解〗 • 1)确定流水步距k：节拍最大公约数为3，则k＝3d。 • 2)计算施工队组数bi： • b钢＝3/3=1（个）； b木＝3/3=1（个）； b混＝6/3=2（个） • 3)确定每层流水段数m： • 层间间歇2d，施工过程间歇3d， • m = ∑bi + Z1 / k + ∑Z2 / k =(1+1+2)+2/3+3/3≈5.7；取m = 6 (段) • 4)计算工期Tp： • TP＝（r m + ∑bi－1）k＋∑Z1－∑C • ＝ (2×6＋4－1)×3＋3－0＝48（d） • 5)画进度表：

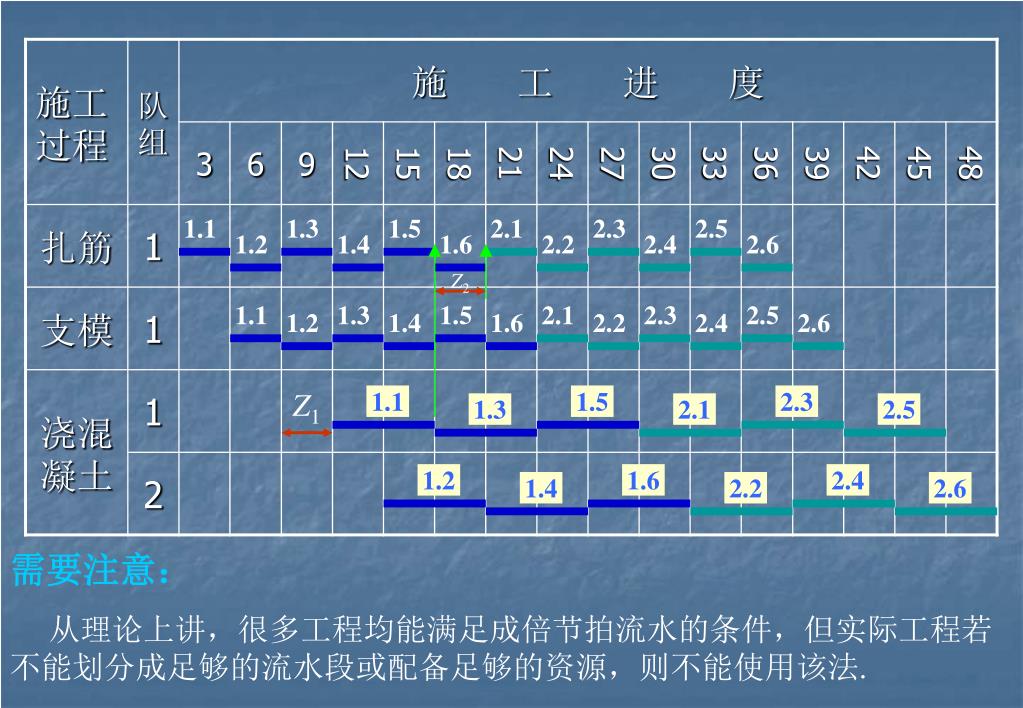

  20. 1.1 1.6 1.2 1.3 1.5 1.5 1.4 1.2 1.3 1.4 1.6 1.1 2.4 2.3 2.1 2.2 2.1 2.6 2.3 2.4 2.5 2.6 2.5 2.2 Z2 Z1 1.1 1.2 1.3 1.4 1.6 1.5 2.4 2.6 2.5 2.1 2.3 2.2 需要注意： 从理论上讲，很多工程均能满足成倍节拍流水的条件，但实际工程若不能划分成足够的流水段或配备足够的资源，则不能使用该法.

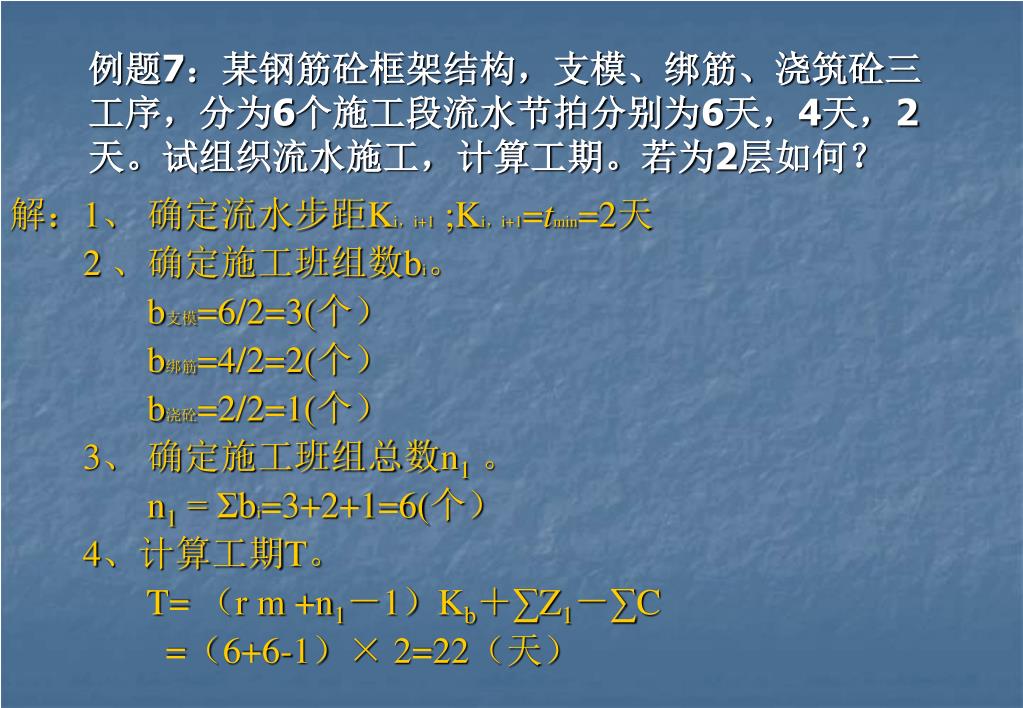

  21. 例题7：某钢筋砼框架结构，支模、绑筋、浇筑砼三工序，分为6个施工段流水节拍分别为6天，4天，2天。试组织流水施工，计算工期。若为2层如何？例题7：某钢筋砼框架结构，支模、绑筋、浇筑砼三工序，分为6个施工段流水节拍分别为6天，4天，2天。试组织流水施工，计算工期。若为2层如何？ 解：1、 确定流水步距Ki，i+1 ;Ki，i+1=tmin=2天 2 、确定施工班组数bi。 b支模=6/2=3(个） b绑筋=4/2=2(个） b浇砼=2/2=1(个） 3、 确定施工班组总数n1。 n1= Σbi=3+2+1=6(个） 4、计算工期T。 T= （r m +n1－1）Kb＋∑Z1－∑C =（6+6-1）× 2=22（天）

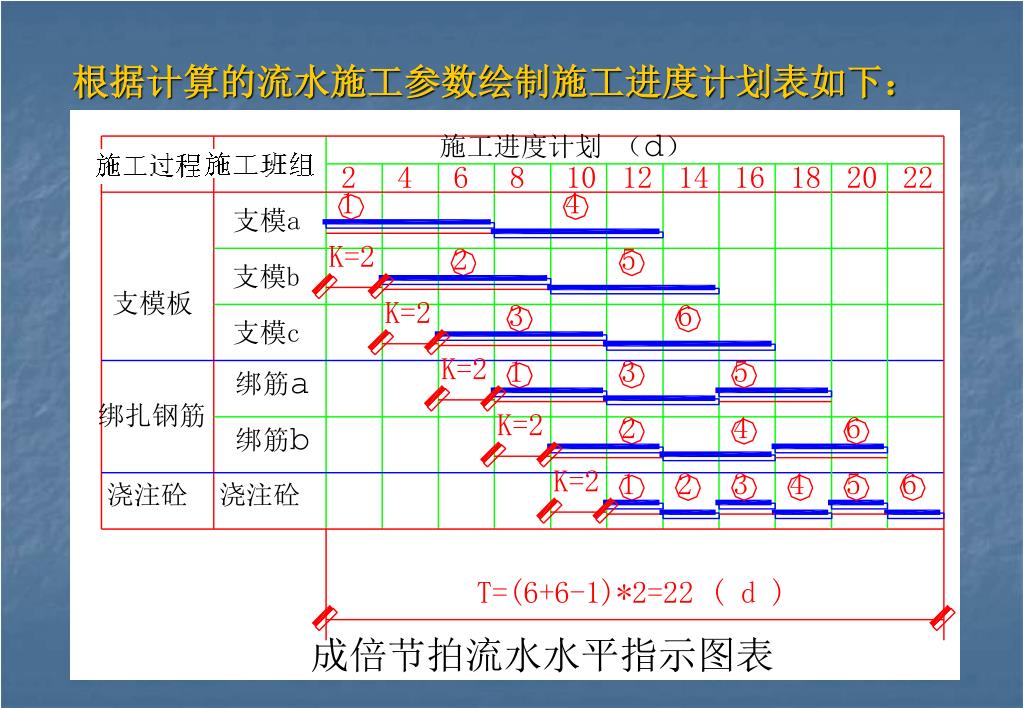

  22. 根据计算的流水施工参数绘制施工进度计划表如下：根据计算的流水施工参数绘制施工进度计划表如下：

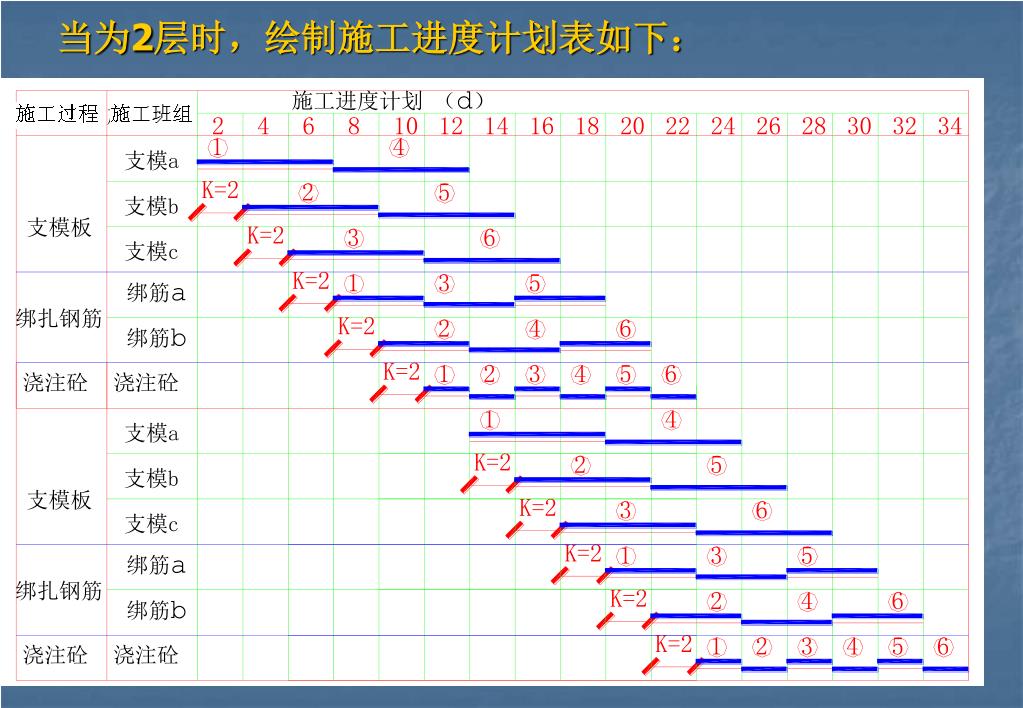

  23. 当为2层时，绘制施工进度计划表如下：

  24. 流水施工的基本方式第4次课

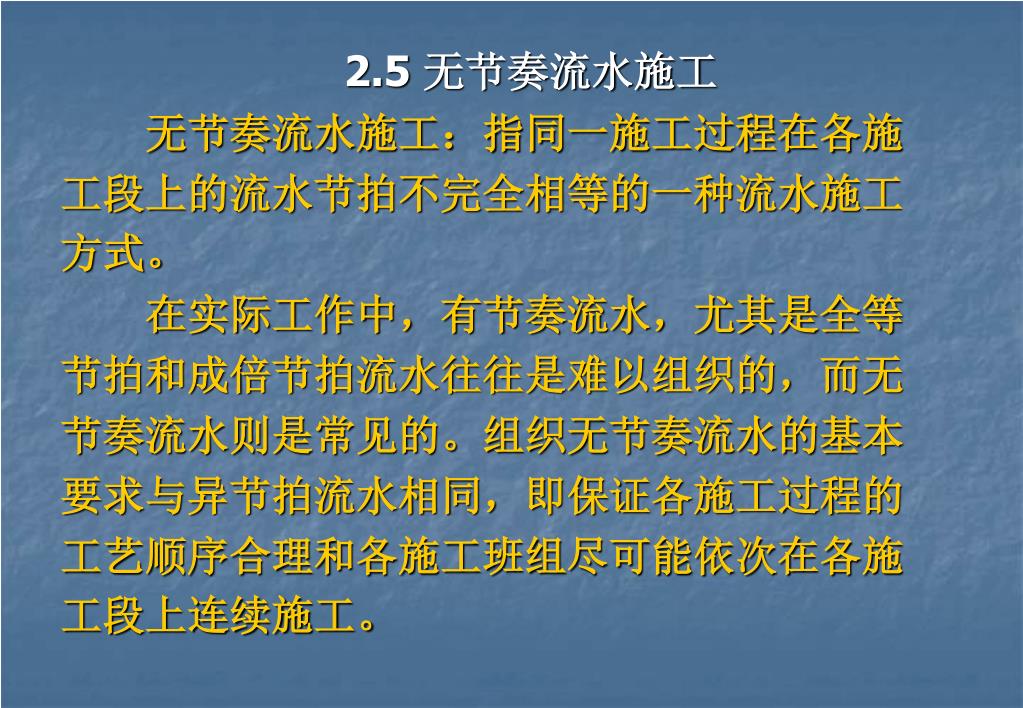

  25. 2.5无节奏流水施工 无节奏流水施工：指同一施工过程在各施 工段上的流水节拍不完全相等的一种流水施工 方式。 在实际工作中，有节奏流水，尤其是全等 节拍和成倍节拍流水往往是难以组织的，而无 节奏流水则是常见的。组织无节奏流水的基本 要求与异节拍流水相同，即保证各施工过程的 工艺顺序合理和各施工班组尽可能依次在各施 工段上连续施工。

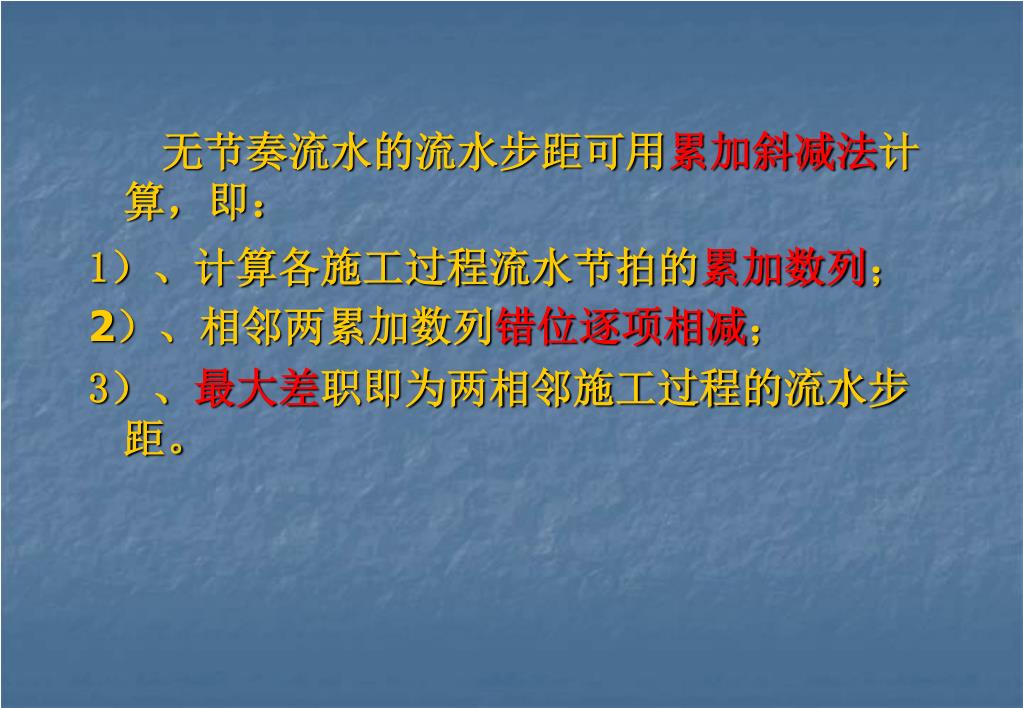

  26. 无节奏流水的流水步距可用累加斜减法计算，即：无节奏流水的流水步距可用累加斜减法计算，即： 1）、计算各施工过程流水节拍的累加数列； 2）、相邻两累加数列错位逐项相减； 3）、最大差职即为两相邻施工过程的流水步距。

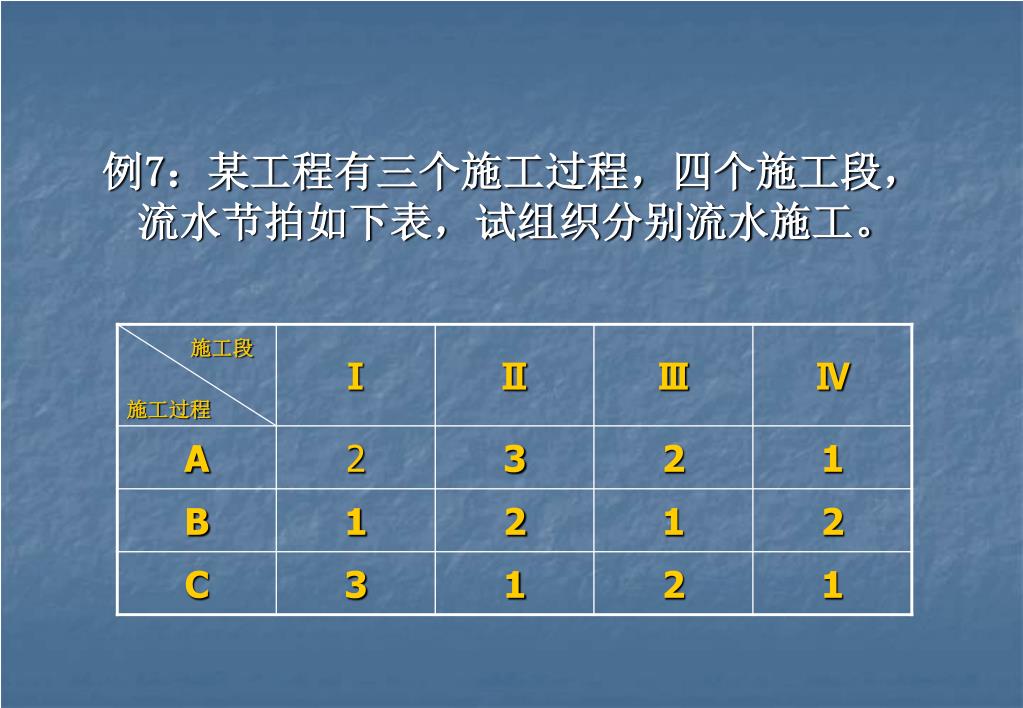

  27. 例7：某工程有三个施工过程，四个施工段，流水节拍如下表，试组织分别流水施工。例7：某工程有三个施工过程，四个施工段，流水节拍如下表，试组织分别流水施工。

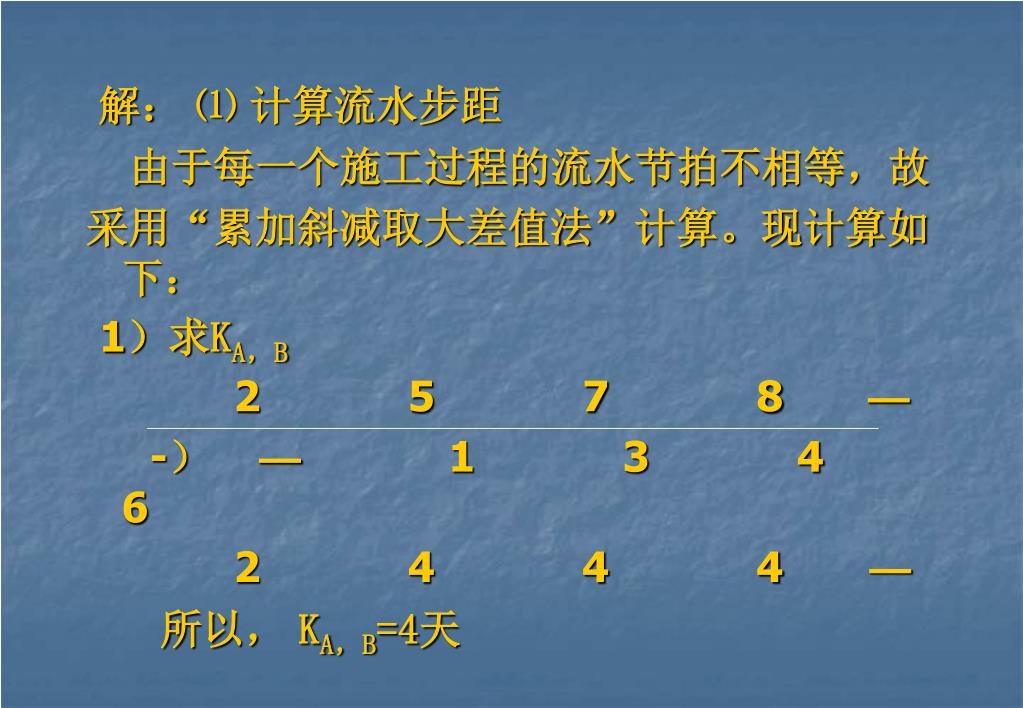

  28. 解： ⑴ 计算流水步距 由于每一个施工过程的流水节拍不相等，故 采用“累加斜减取大差值法”计算。现计算如下： 1）求KA，B 2 5 7 8— -） — 1 3 4 6 2 4 4 4 — 所以， KA，B=4天

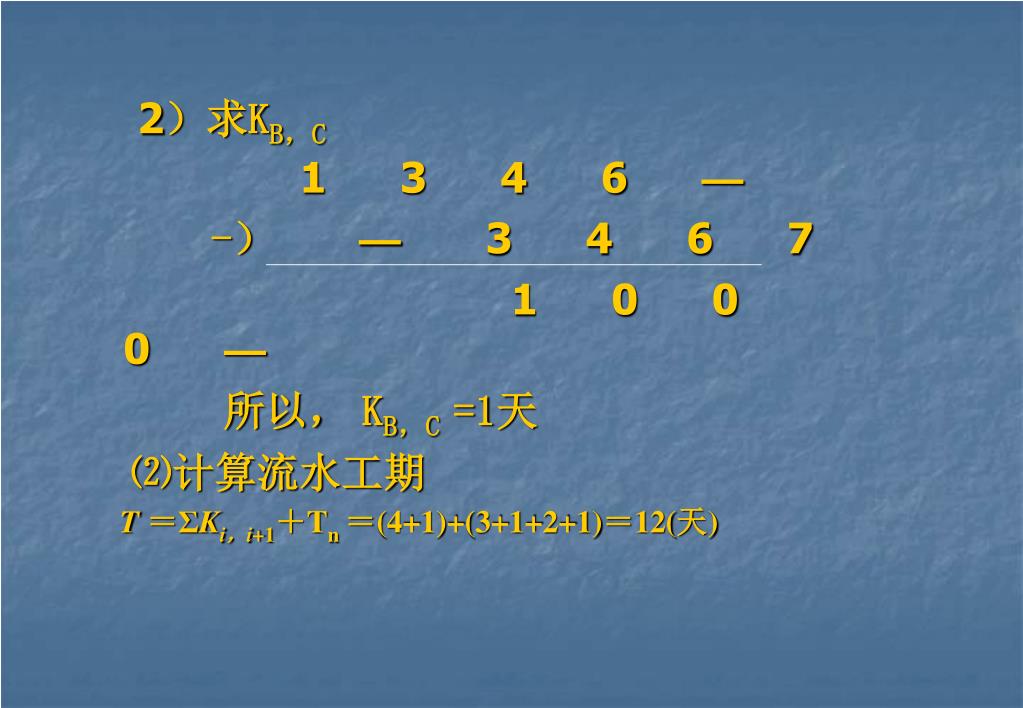

  29. 2）求KB，C 1 3 4 6 — -） —3 4 6 7 1 0 0 0 — 所以， KB，C =1天 ⑵计算流水工期 T ＝ΣKi，i+1＋Tn ＝(4+1)+(3+1+2+1)＝12(天)

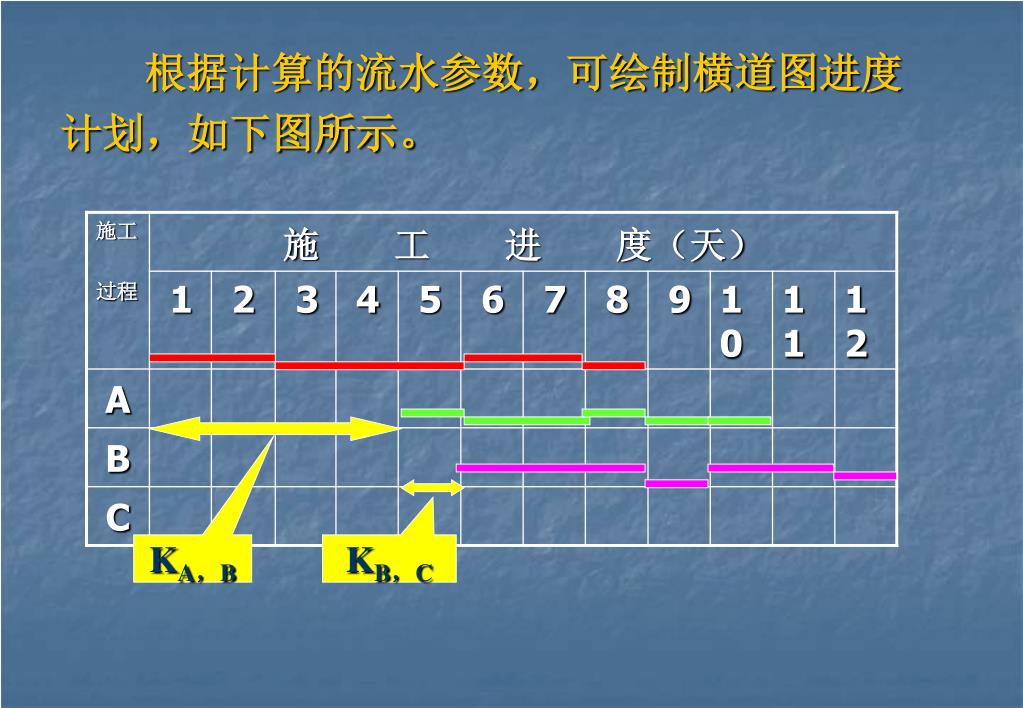

  30. KA，B KB，C 根据计算的流水参数，可绘制横道图进度 计划，如下图所示。

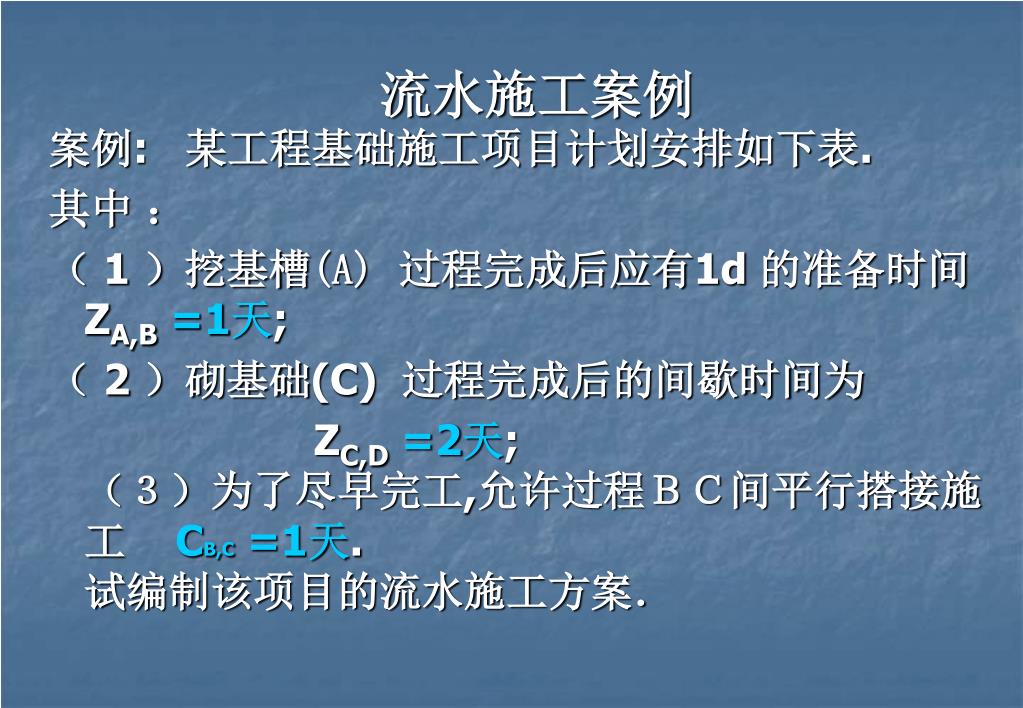

  31. 流水施工案例 案例: 某工程基础施工项目计划安排如下表. 其中 ： （ 1 ）挖基槽(A)过程完成后应有1d 的准备时间 ZA,B =1天; （ 2 ）砌基础(C) 过程完成后的间歇时间为 ZC,D =2天; （３）为了尽早完工,允许过程ＢＣ间平行搭接施工 CB,C =1天.试编制该项目的流水施工方案．

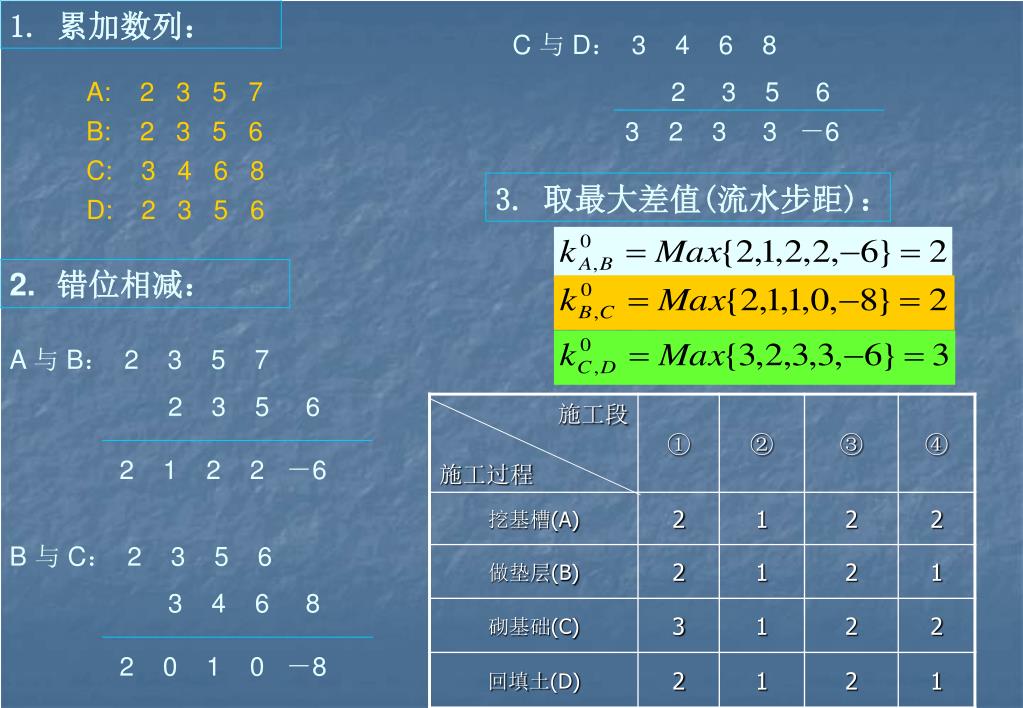

  32. 累加数列： C 与 D： 3 4 6 8 2 3 5 6 A: 2 3 5 7 B: 2 3 5 6 3 2 3 3 －6 C: 3 4 6 8 3. 取最大差值(流水步距)： D: 2 3 5 6 • 错位相减： A 与 B： 2 3 5 7 2 3 5 6 2 1 2 2 －6 B 与 C： 2 3 5 6 3 4 6 8 2 0 1 0 －8

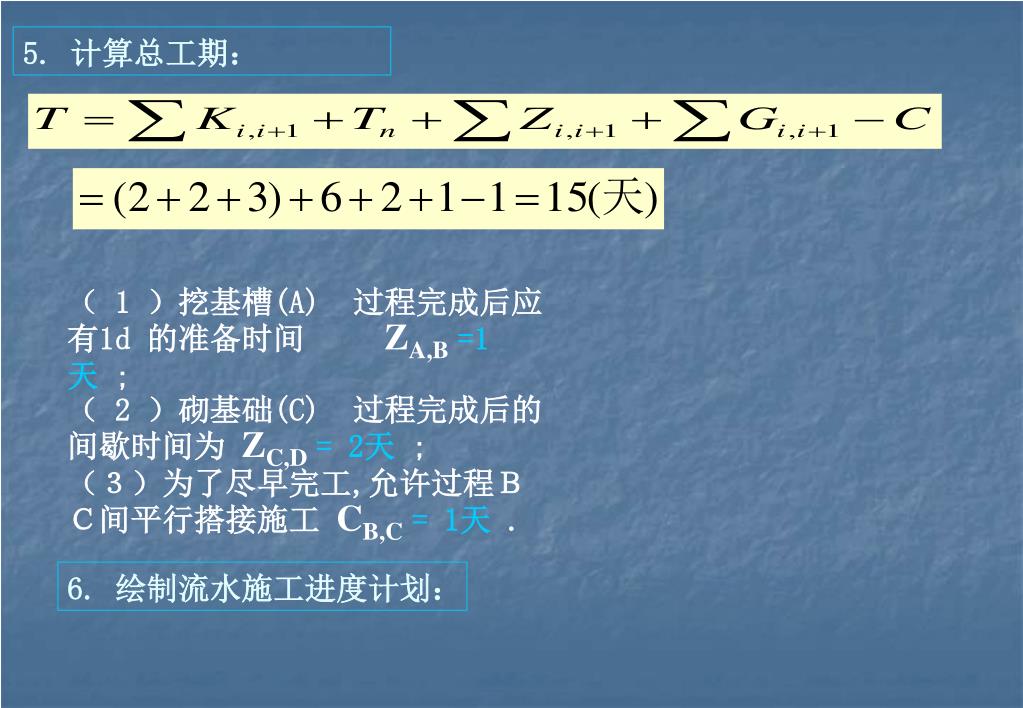

  33. 5. 计算总工期： （ 1 ）挖基槽(A) 过程完成后应有1d 的准备时间 　 ZA,B=1天; （ 2 ）砌基础(C) 过程完成后的间歇时间为 ZC,D= 2天; （３）为了尽早完工,允许过程ＢＣ间平行搭接施工 CB,C= 1天 . 6. 绘制流水施工进度计划：

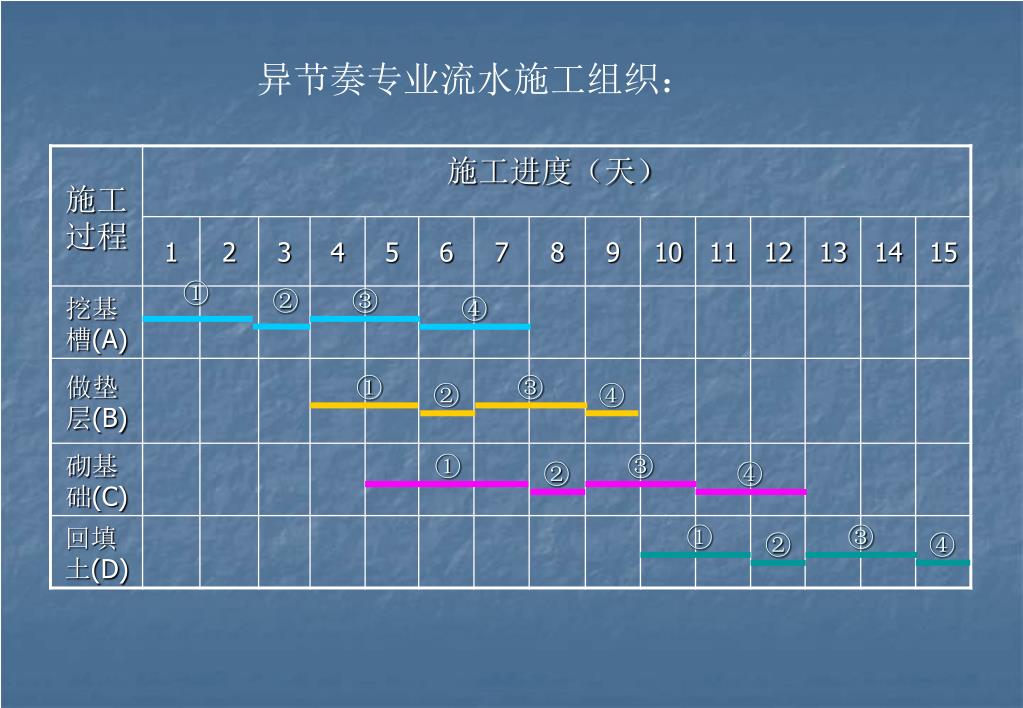

  34. 异节奏专业流水施工组织： ① ② ③ ④ ① ③ ② ④ ① ③ ② ④ ① ③ ② ④

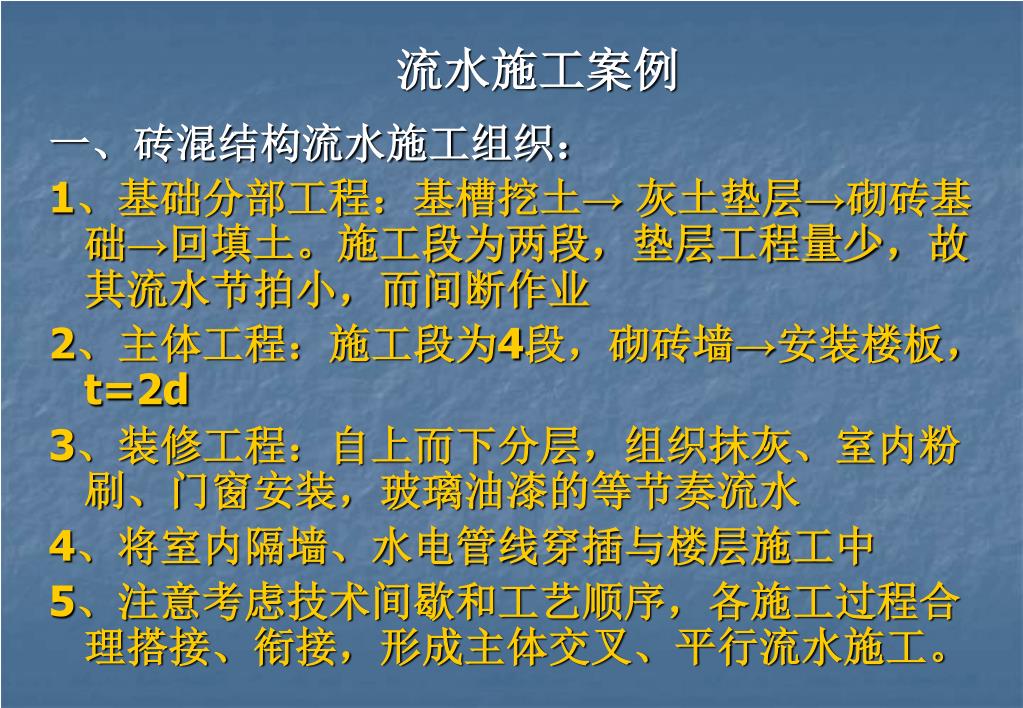

  35. 流水施工案例 一、砖混结构流水施工组织： 1、基础分部工程：基槽挖土→ 灰土垫层→砌砖基础→回填土。施工段为两段，垫层工程量少，故其流水节拍小，而间断作业 2、主体工程：施工段为4段，砌砖墙→安装楼板，t=2d 3、装修工程：自上而下分层，组织抹灰、室内粉刷、门窗安装，玻璃油漆的等节奏流水 4、将室内隔墙、水电管线穿插与楼层施工中 5、注意考虑技术间歇和工艺顺序，各施工过程合理搭接、衔接，形成主体交叉、平行流水施工。

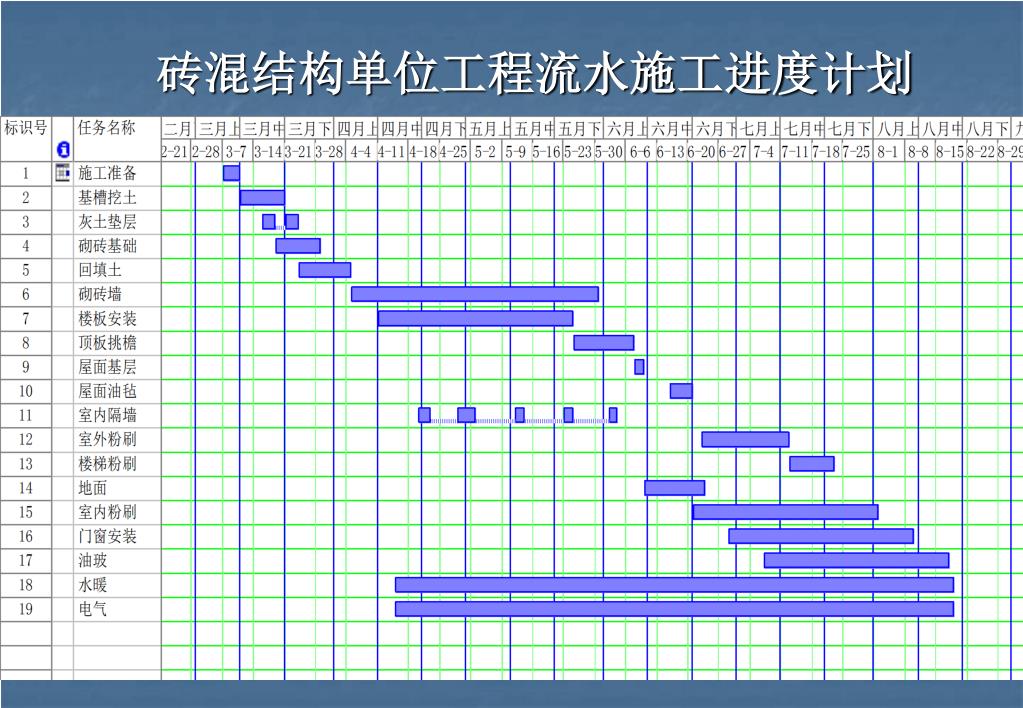

  36. 砖混结构单位工程流水施工进度计划
