8 － 12 直径 d = 25mm 的钢轴上焊有两凸台，凸台上套有外径 D = 75mm 、壁厚 =1.25mm 的薄壁管，当杆承受外扭转力偶矩 T = 73.6N·m 时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量 G = 40MPa 。试：. 1 ．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2 ．确定轴和薄壁管横截面上的最大切应力。. A. A. A. B. A '. A '. 焊接前. 焊接后. 解： 1 ． 分析卸载后轴和薄壁管的变形：.

mio
Télécharger la présentation

焊接前

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

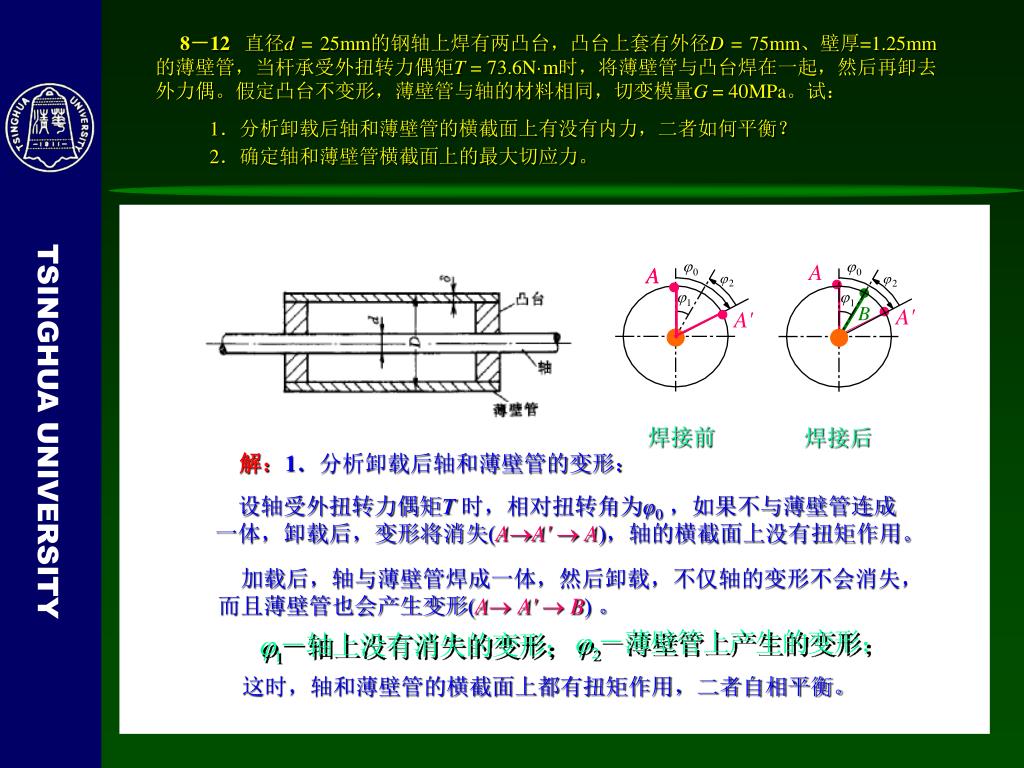

  1. 8－12直径d = 25mm的钢轴上焊有两凸台，凸台上套有外径D = 75mm、壁厚=1.25mm的薄壁管，当杆承受外扭转力偶矩T = 73.6N·m时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量G = 40MPa。试： 1．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2．确定轴和薄壁管横截面上的最大切应力。 A A A B A' A' 焊接前 焊接后 解：1．分析卸载后轴和薄壁管的变形： 设轴受外扭转力偶矩T时，相对扭转角为φ0，如果不与薄壁管连成一体，卸载后，变形将消失(AA'  A)，轴的横截面上没有扭矩作用。 加载后，轴与薄壁管焊成一体，然后卸载，不仅轴的变形不会消失，而且薄壁管也会产生变形(A A'  B) 。 这时，轴和薄壁管的横截面上都有扭矩作用，二者自相平衡。

  2. 8－12直径d = 25mm的钢轴上焊有两凸台，凸台上套有外径D = 75mm、壁厚=1.25mm的薄壁管，当杆承受外扭转力遇矩T = 73.6N·m时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量G = 40MPa。试： 1．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2．确定轴和薄壁管横截面上的最大切应力。 A B A' 这时，轴和薄壁管的横截面上都有扭矩作用，二者自相平衡。

  3. 8－12直径d = 25mm的钢轴上焊有两凸台，凸台上套有外径D = 75mm、壁厚=1.25mm的薄壁管，当杆承受外扭转力遇矩T = 73.6N·m时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量G = 40MPa。试： 1．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2．确定轴和薄壁管横截面上的最大切应力。 A B A' 2．确定轴和薄壁管横截面上的最大切应力： 平衡方程 变形协调方程 物性关系方程

  4. 8－12直径d = 25mm的钢轴上焊有两凸台，凸台上套有外径D = 75mm、壁厚=1.25mm的薄壁管，当杆承受外扭转力遇矩T = 73.6N·m时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量G = 40MPa。试： 1．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2．确定轴和薄壁管横截面上的最大切应力。 联立解出

  5. 8－12直径d = 25mm的钢轴上焊有两凸台，凸台上套有外径D = 75mm、壁厚=1.25mm的薄壁管，当杆承受外扭转力遇矩T = 73.6N·m时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量G = 40MPa。试： 1．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2．确定轴和薄壁管横截面上的最大切应力。 m4 m4 2．确定轴和薄壁管横截面上的最大切应力：

  6. 8－12直径d = 25mm的钢轴上焊有两凸台，凸台上套有外径D = 75mm、壁厚=1.25mm的薄壁管，当杆承受外扭转力遇矩T = 73.6N·m时，将薄壁管与凸台焊在一起，然后再卸去外力偶。假定凸台不变形，薄壁管与轴的材料相同，切变模量G = 40MPa。试： 1．分析卸载后轴和薄壁管的横截面上有没有内力，二者如何平衡？ 2．确定轴和薄壁管横截面上的最大切应力。 MPa m4 MPa m4 2．确定轴和薄壁管横截面上的最大切应力：
