TECHNOLOGIE

2. 2. Opracování materiálů - ruční TECHNOLOGIE kovy se v truhlářské výrobě používají v podobě kování a spojovacích prvků z kovů se také vyrábí nábytek (skříňky do šaten a dílen) kombinovaný se dřevem a dřevními materiály (židle, stoly, školní lavice) i tento nábytek je potřeba někdy opravit proto někdy bývá součástí truhlářského provozu i pracoviště na opracování kovů K. Obrábění kovů

3. 2. Opracování materiálů - ruční TECHNOLOGIE měření a rýsování používají se kovové metry a pravítka, posuvná měřítka, úhloměry, rýsovací jehly, kružítka a důlčíky rýsovací jehla má tvar tužky s kovovou špičkou pro předrýsování rozměrů na povrch materiálů, vytváří jemné rýhy kružítka mají kovové jehly k předrýsování kruhů důlčík má tupou kovovou špičku k vyznačení středu vrtaných otvorů K. Obrábění kovů

4. 2. Opracování materiálů - ruční TECHNOLOGIE obrábění kovových součástí obrábějí se těmito technikami řezání se provádí ruční rámovou pilou s kovovým rámem, pilový list má „šrank“ nebo zvlnění stříháním se dělí tenké materiály (plechy) a to nůžkami na plech ručními, stolními nebo elektrickými pilování se provádí pilníky, hrubší pilníky se používají na měkké kovy, jemnější pilníky na tvrdé kovy K. Obrábění kovů

5. 2. Opracování materiálů - ruční TECHNOLOGIE obrábění kovových součástí vrtáním se zhotovují otvory kruhového průřezu, používají se šroubovité vrtáky upnuté do ruční elektrické vrtačky zahlubování otvorů pro zápustné hlavy nýtů a šroubů, provádí se kuželovým záhlubníkem děrováním se zhotovují malé otvory v tenkém materiálu (plechu) pomocí průbojníku K. Obrábění kovů

6. 2. Opracování materiálů - ruční TECHNOLOGIE obrábění kovových součástí ohýbání je nejčastější způsob tvarování kovových součástí, malé tenčí součásti (úhelníky) se ohýbají přes hranu svěráku nebo kovadliny pomocí kladiva vyklepáváním se tvarují tenké materiály (plechy) pomocí kladiva, paličky z tvrdé pryže, tvrdého dřeva, vyklepávají se zejména měděné a mosazné plechy za účelem zhotovení ozdobných a dekorativních prvků a předmětů K. Obrábění kovů

7. 2. Opracování materiálů - ruční spojování kovů kovové součásti lze spojovat pomocí: šroubové spoje jsou rozebíratelné, spojení se provádí pomocí šroubů průchozích nebo závrtných, průchozí šrouby jsou přes celou tloušťku spojovaných materiálů, z druhé strany jsou upevněny maticí s podložkou nýtové spoje jsou nerozebíratelné, nýt má jednu hlavu a po prostrčení otvorem, přes spojované materiály, se druhá hlava vytvoří pěchováním TECHNOLOGIE Obr.1. šroubový spoj K. Obrábění kovů

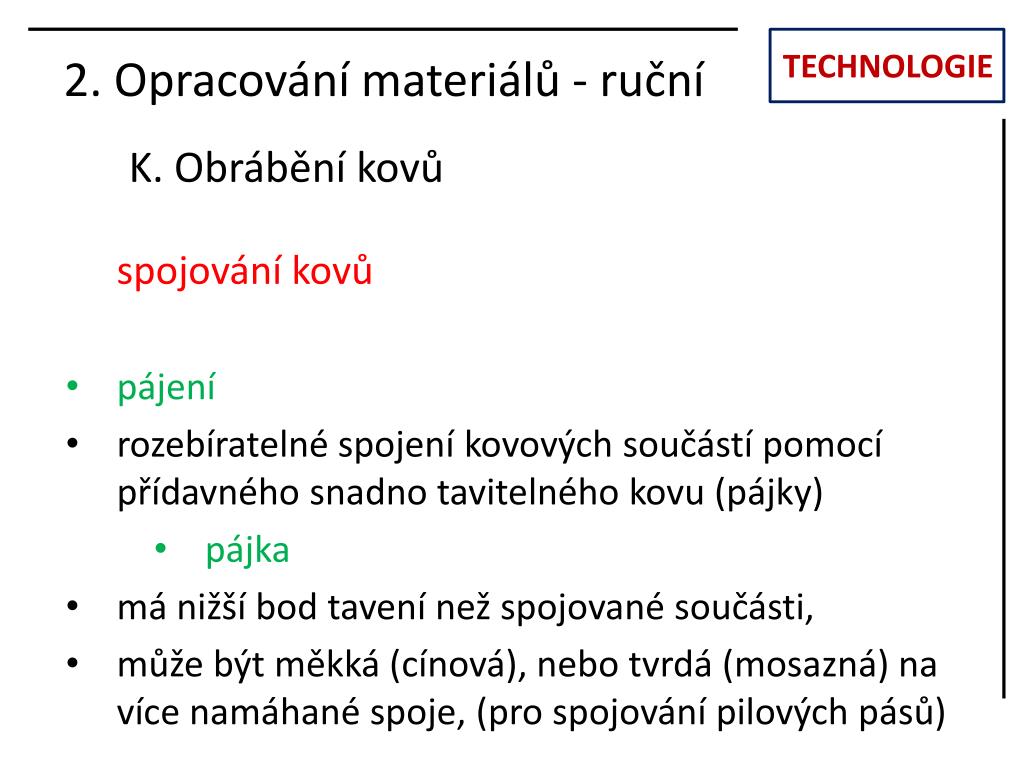

8. 2. Opracování materiálů - ruční TECHNOLOGIE spojování kovů pájení rozebíratelné spojení kovových součástí pomocí přídavného snadno tavitelného kovu (pájky) pájka má nižší bod tavení než spojované součásti, může být měkká (cínová), nebo tvrdá (mosazná) na více namáhané spoje, (pro spojování pilových pásů) K. Obrábění kovů

9. 2. Opracování materiálů - ruční spojování kovů svařování spojování kovů teplem spojovaná místa jsou vytvarována tak, že tvoří spáru V nebo X a mezera se vyplňuje přídavným kovem při svařování plamenem se materiál roztaví kyslíko-plynovým plamenem a spáru vyplní přídavný svařovací drát, při svařování elektrickým obloukem se zároveň s materiálem taví elektroda TECHNOLOGIE Obr.2. svary K. Obrábění kovů

10. 2. Opracování materiálů - ruční TECHNOLOGIE spojování kovů lepení nerozebíratelné spojování kovových částí pomocí lepidel používají se lepidla syntetická hlavně epoxidová pevnost je vysoká, lepení se využívá hlavně při spojování kovů s jiným materiálem (lepení kovových fólií na dřevní materiály) K. Obrábění kovů

11. 2. Opracování materiálů -ruční A. Výběr materiálů TECHNOLOGIE Otázky: Napiš druhy spojování kovů. Napiš způsoby obrábění kovů. Napiš dva způsoby svařování.

12. DĚKUJI ZA POZORNOST Použité zdroje: KŘUPALOVÁ, Zdeňka. Technologie pro 1. ročník SOU oborů zpracování dřeva. Vyd. 1. Praha: Sobotáles, 2000, 162 s. ISBN 80-859-2074-3. PERŠIN, M. Obr. 1. šroubový spoj PERŠIN, M. Obr. 2. svary
