  1. 第 2 章 CPU

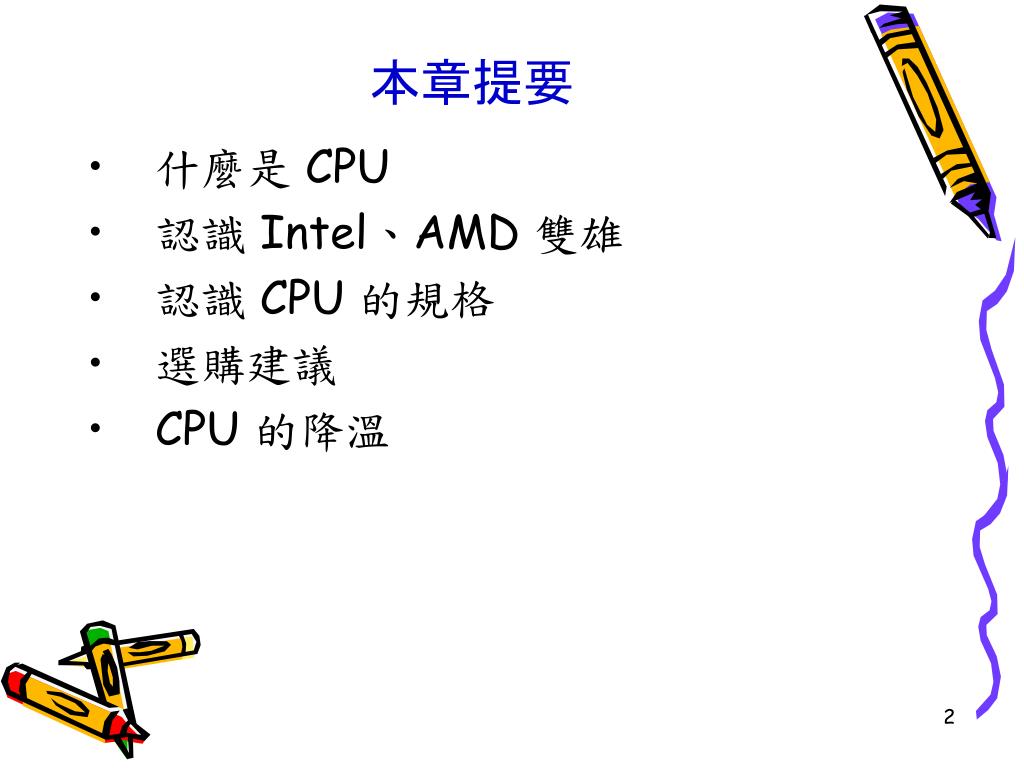

  2. 本章提要 • 什麼是 CPU • 認識 Intel、AMD 雙雄 • 認識 CPU 的規格 • 選購建議 • CPU 的降溫

  3. 什麼是 CPU？ • CPU (Central Processing Unit), 中央處理器, 又稱微處理器 (Micro Processor), 為電腦的心臟。 • 主要負責數值計算、邏輯判斷, 針對程式的命令作編譯與協調執行。

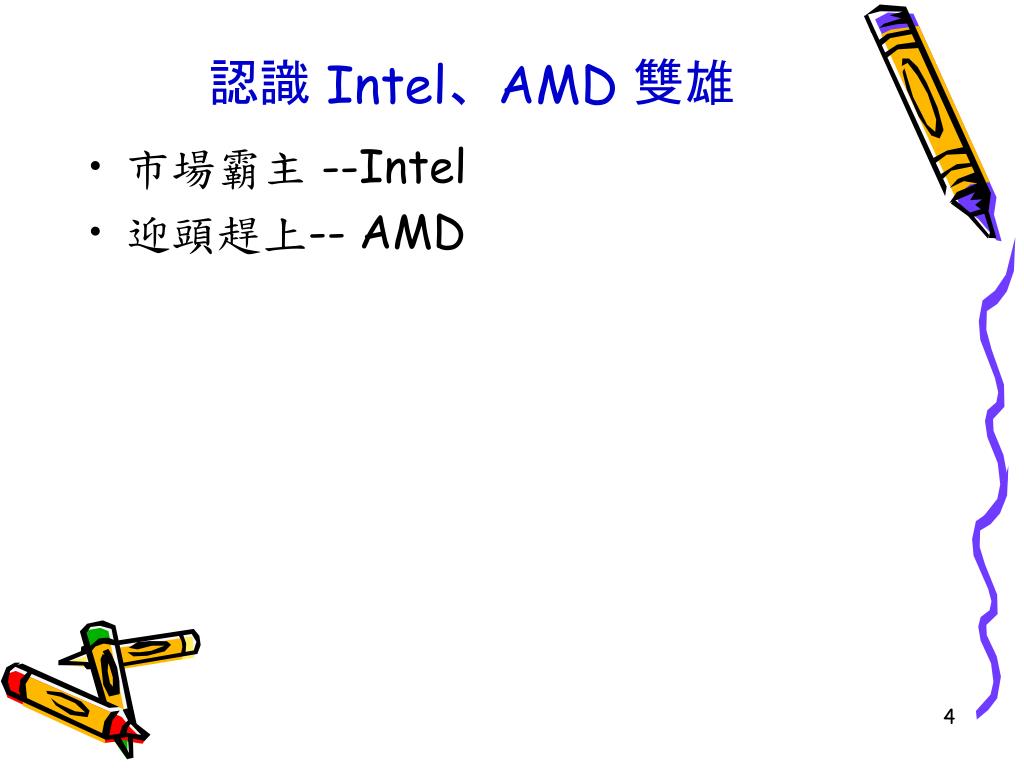

  4. 認識 Intel、AMD 雙雄 • 市場霸主 --Intel • 迎頭趕上-- AMD

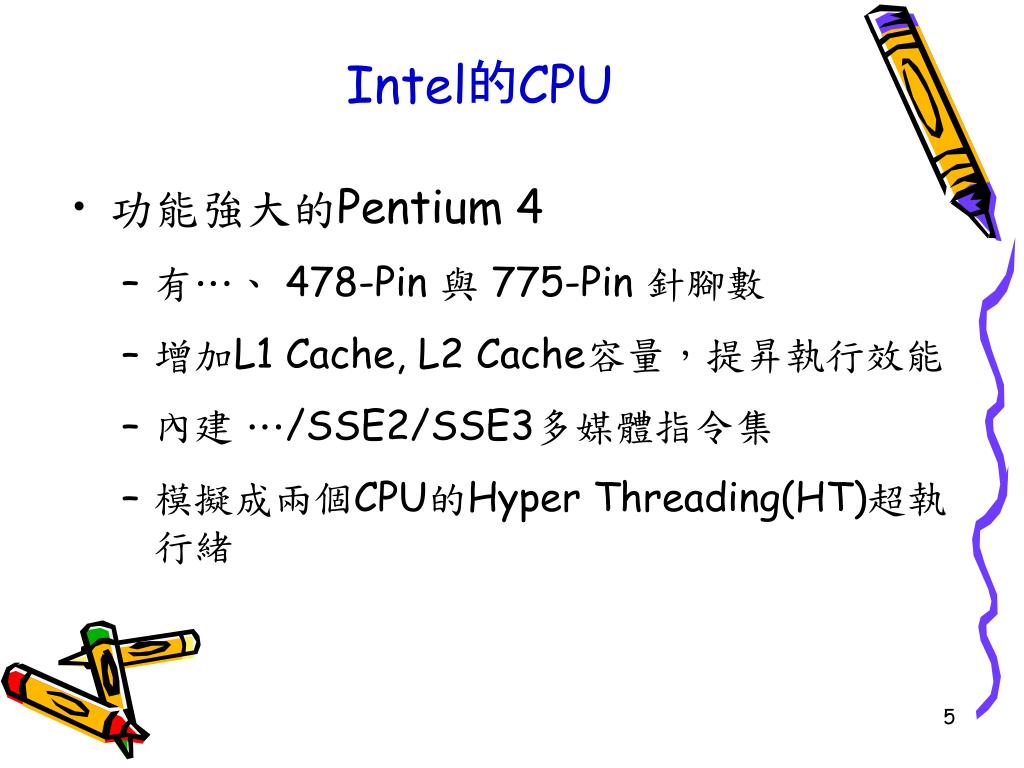

  5. Intel的CPU • 功能強大的Pentium 4 • 有…、 478-Pin 與 775-Pin 針腳數 • 增加L1 Cache, L2 Cache容量，提昇執行效能 • 內建 …/SSE2/SSE3多媒體指令集 • 模擬成兩個CPU的Hyper Threading(HT)超執行緒

  6. Pentium 4的長相 • 478 (Celeron) • 775 正面 底面

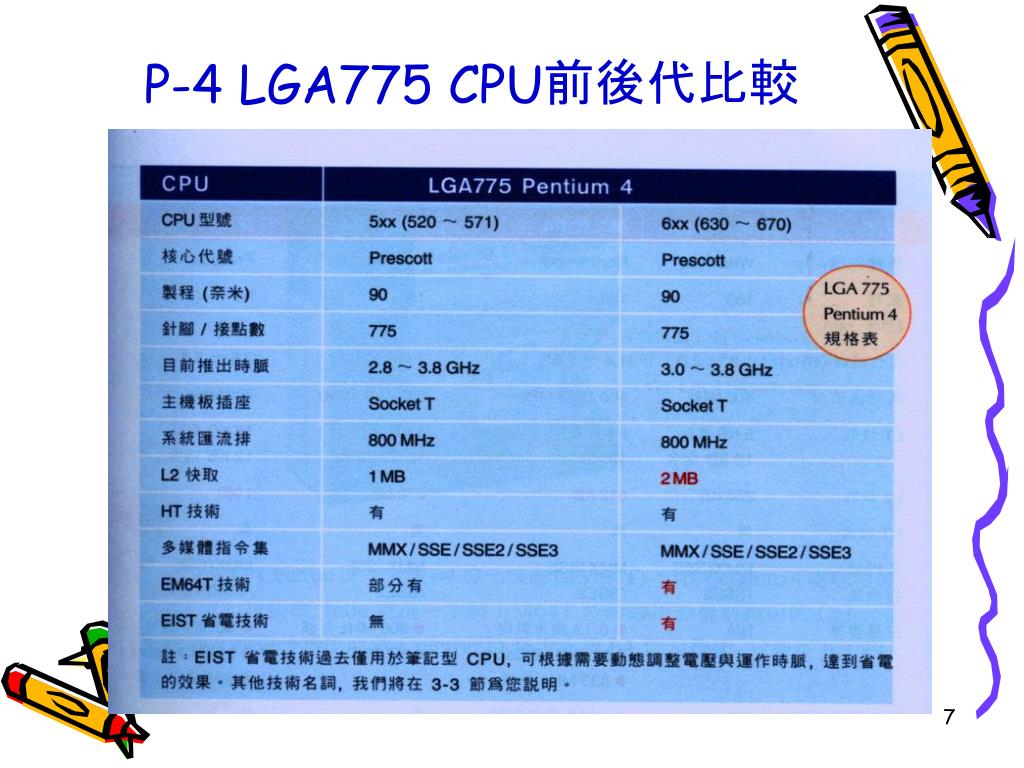

  7. P-4 LGA775 CPU前後代比較

  8. P-4 LGA775 CPU的長相

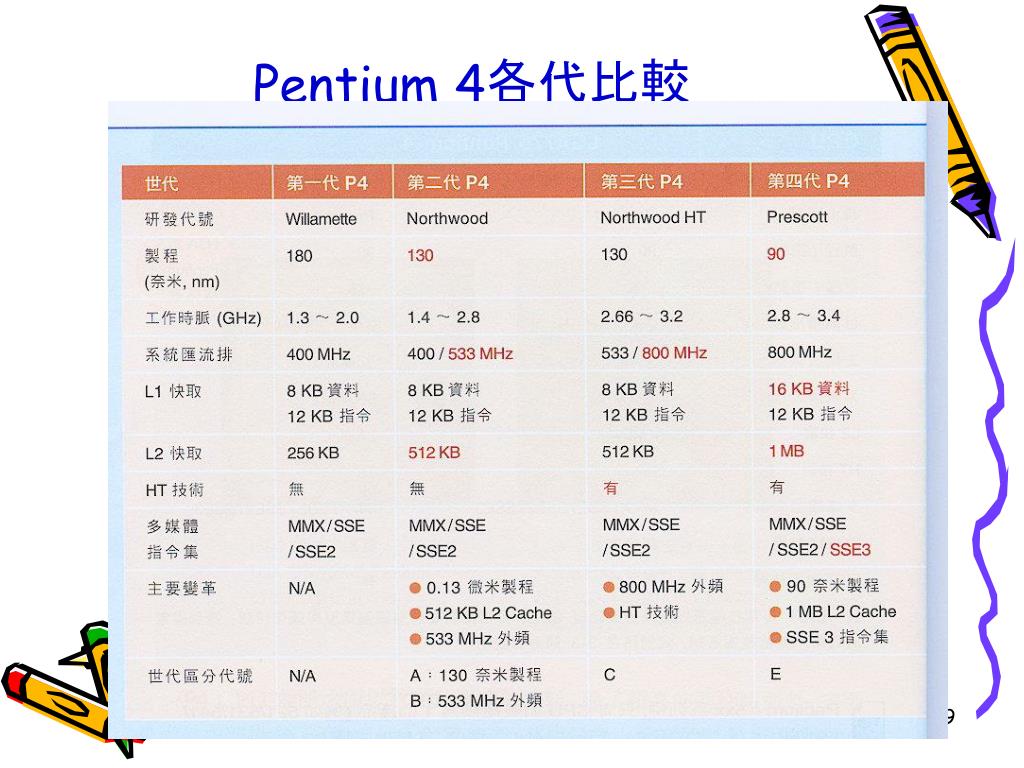

  9. Pentium 4各代比較

  10. Celeron D盒裝-規格

  11. Pentium 4與Celeron D比較.jpg

  12. Pentium D與Pentium XE比較

  13. Pentium D與Pentium XE-CPU長相

  14. Intel CPU目前的命名方式

  15. Intel CPU最新的命名方式

  16. AMD的CPU • Athlon 64 • 採用754、940、939腳數。 • L1 Cache, L2 Cache。 • 具備 3DNow!™Professional 的技術, 比 Athlon 的 Enhanced 3DNow! Technology, 多出 52 個指令 。

  17. Athlon的長相 Athlon 64 FX (940針腳) Athlon 64 (754針腳)

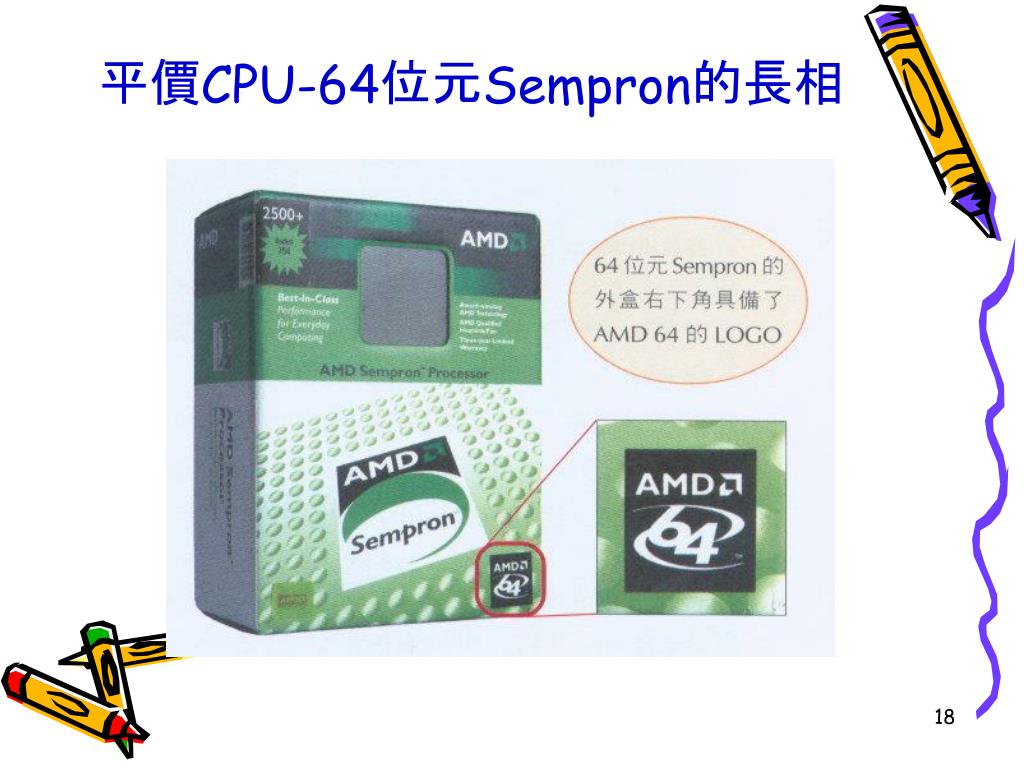

  18. 平價CPU-64位元Sempron的長相

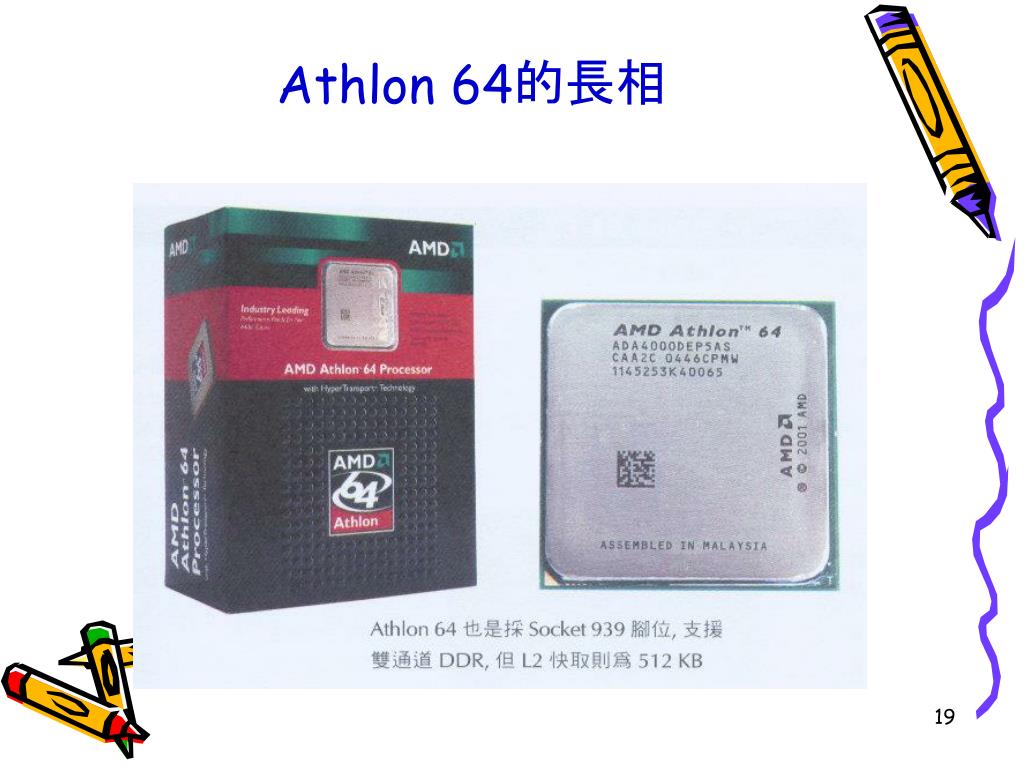

  19. Athlon 64的長相

  20. Athlon與Sempron比較

  21. Athlon 64 FX的長相

  22. Athlon 64 FX與Athlon 64比較-01

  23. Athlon 64 FX與Athlon 64比較-02

  24. Athlon 64 X2-雙核心

  25. AMD Athlon 64的PR值表示

  26. AMD Sempron的PR值表示

  27. CPU 常見規格與技術 • Slot 與 Socket • CPU 的速度 • 工作電壓 • 指令集 • Cache • Hyper-Threading

  28. Slot 與 Socket • CPU 於主機板插槽的規格 • Slot 分為 Slot 1 及 Slot A 兩種 • Slot 1 ：Pentium !!! 與 Celeron 所使用。 • Slot A：早期 Athlon 所使用。 • Slot 1 與 Slot A 長短槽方向剛好相反

  29. 注意兩者長短槽方向相反!! Slot 1 Slot A Slot 與 Socket

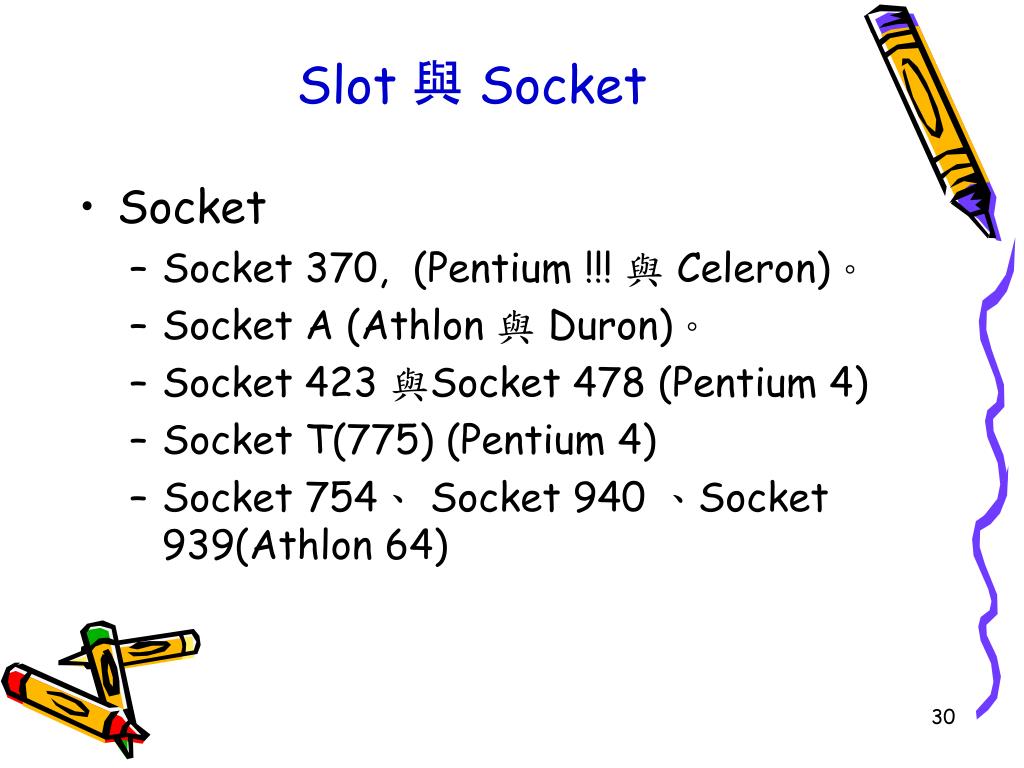

  30. Slot 與 Socket • Socket • Socket 370, (Pentium !!! 與 Celeron)。 • Socket A (Athlon 與 Duron)。 • Socket 423 與Socket 478 (Pentium 4) • Socket T(775) (Pentium 4) • Socket 754、 Socket 940 、Socket 939(Athlon 64)

  31. Slot 與 Socket Socket A Socket 370 Socket 478 Socket T (775)

  32. Slot 與 Socket Socket 754 Socket 940

  33. CPU 的速度 • 內頻：CPU 內部處理指令的頻率 • 外頻：主機板上的基本頻率 • 前側匯流排(Front Side Bus, FSB)：CPU對外(與北橋晶片)的運作速度 • CPU 內頻＝外頻 × 倍頻係數 • FSB ＝外頻 x 倍速 (目前多為4倍)

  34. ＦＳＢ

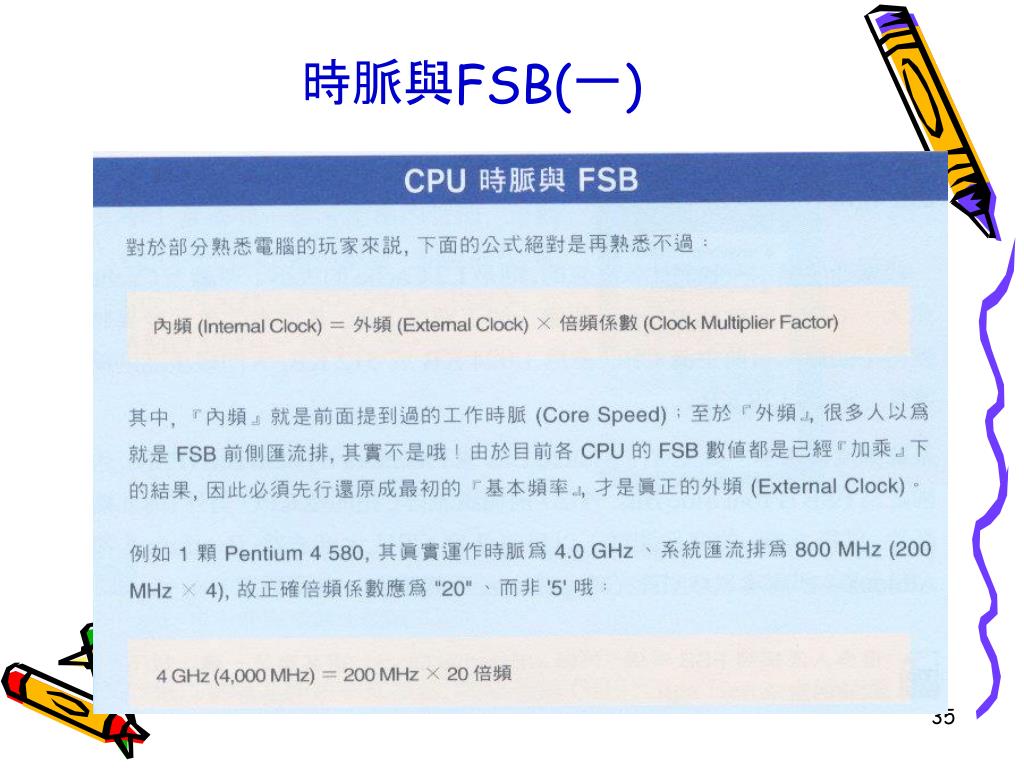

  35. 時脈與FSB(一)

  36. 時脈與FSB(二)

  37. CPU 的速度 • CPU 的效能：指於某環境下操作的整體效能, 與配備、使用的軟體皆相關 • 不同廠牌, 相同的內頻, 並不代表有一樣的效能

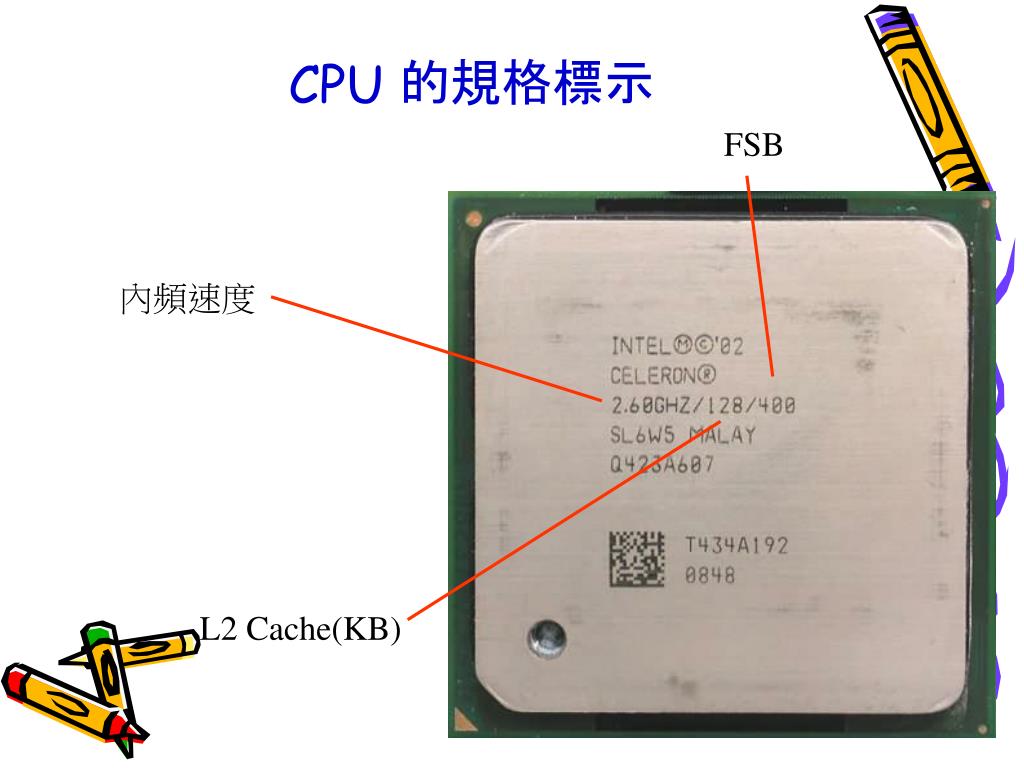

  38. CPU 的規格標示 FSB 內頻速度 L2 Cache(KB)

  39. 工作電壓 • 不同廠牌型號的 CPU 工作電壓不一定相同 • 工作頻率越快電壓越高, 耗電越多, 散發熱量越大

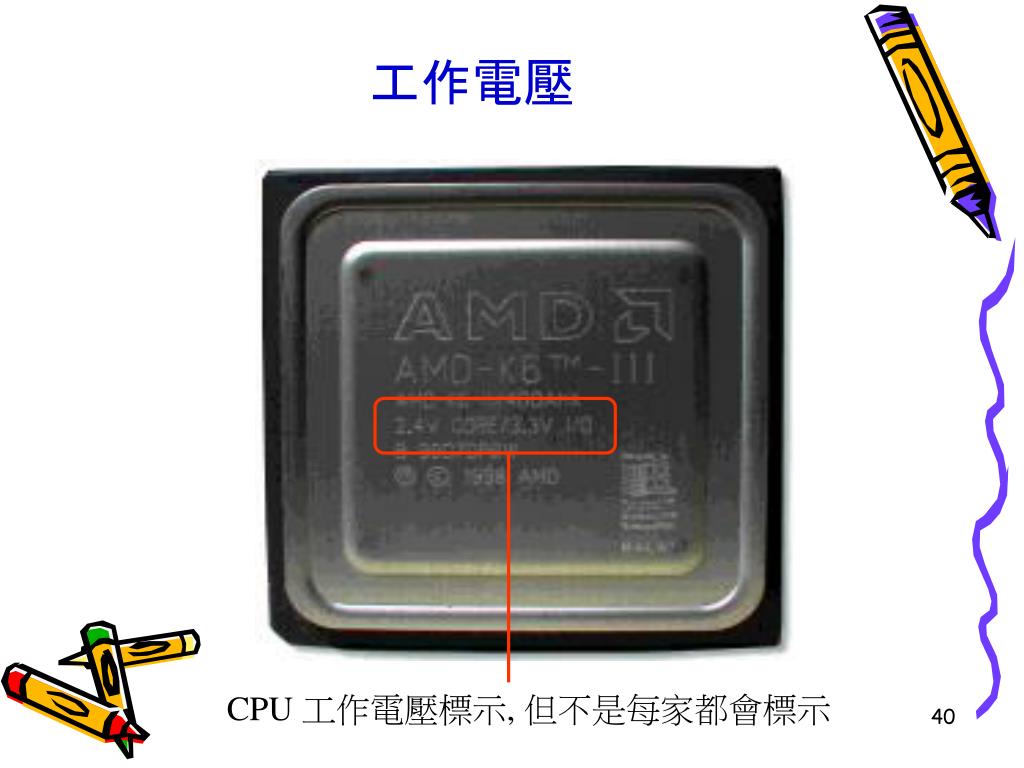

  40. 工作電壓 CPU 工作電壓標示, 但不是每家都會標示

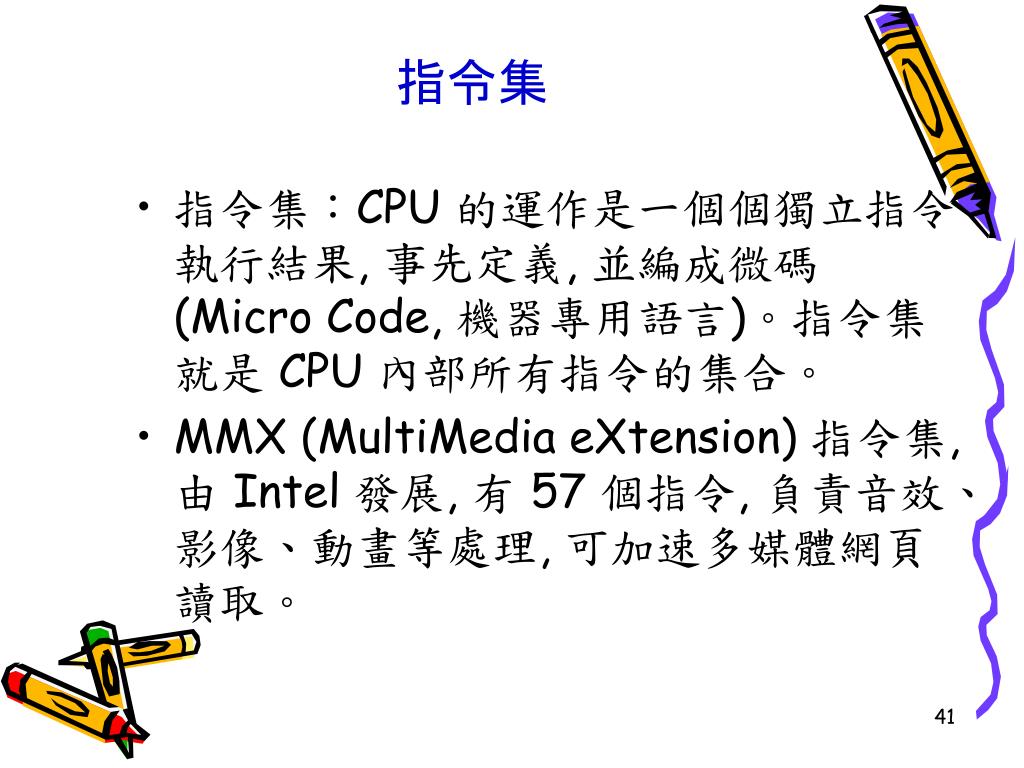

  41. 指令集 • 指令集：CPU 的運作是一個個獨立指令執行結果, 事先定義, 並編成微碼 (Micro Code, 機器專用語言)。指令集就是 CPU 內部所有指令的集合。 • MMX (MultiMedia eXtension) 指令集, 由 Intel 發展, 有 57 個指令, 負責音效、 影像、動畫等處理, 可加速多媒體網頁讀取。

  42. 指令集 • AMD 3DNow! Professional 指令集 • AMD 於 98 年發表 3DNow!, 於 K6-2 處理器加入, 負責 3D 繪圖工作, 共 21 個指令。 • 之後於 Athlon 與 Duron 增加 Enhanced 3DNow!, 再增加 27 個新指令。 • 最新推出的 Athlon XP 則採用 3DNow! Professional 技術, 再增加 52 個指令。

  43. 指令集 • Streaming SIMD Extension, SSE 與 SSE2 • 因應 AMD 3DNow!, Intel 於 Pentium !!! 中加入 SSE 的 70 道指令, 以強化 3D、影像音效等功能。 • Pentium 4加強SSE, 增加 144 道指令，發展出 SSE2；再追加 13 道指令，發展出 SSE3。

  44. Cache • Cache：快取, 利用速度比主記憶體快的特性, 來改善系統的效能 • 快取率 (Hit Ratio) : CPU 需資料時, 於 Cache 找到的機率。 • L1 Cache：CPU 內部指令及與資料的快取區。 • L2 Cache：CPU 與記憶體間的快取區。

  45. Intel P-4的HT

  46. 查看電腦是否有啟動HT功能？

  47. AMD Althron的HT

  48. 選購建議 • 一定要買 Intel 的 CPU 嗎？ • 我需要多快的 CPU ？ • 可超頻的 CPU • 什麼是超頻 ? • 『可超頻』的利與弊 • 超頻的結果 • 盒裝與散裝 CPU

  49. CPU 的降溫 • 降溫裝置的種類 • 散熱膏 • 散熱片 • 散熱風扇

  50. 有些 Socket 478 會提供專門的固定座 CPU 的降溫 • 降溫裝置的搭配 • 配合 CPU • 搭配主機的內部空間 • 風扇的品質
