Les radiers. Billy P. Boseret B. Corthals G. Daulne R. Définition. Dalle en béton armé servant de fondation à une construction. Radier. Utilisation du radier. L’utilisation du radier est requise lorsque :. Le sol n’est pas « porteur » Le bon sol se situe à trop grande profondeur.

mirella
Télécharger la présentation

Les radiers

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

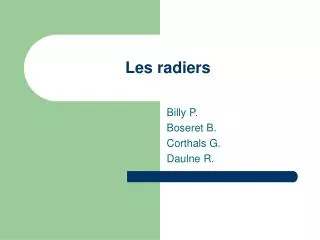

  1. Les radiers Billy P. Boseret B. Corthals G. Daulne R.

  2. Définition Dalle en béton armé servant de fondation à une construction. Radier

  3. Utilisation du radier • L’utilisation du radier est requise lorsque : • Le sol n’est pas « porteur » • Le bon sol se situe à trop grande profondeur

  4. Utilisation du radier • L’utilisation du radier est requise lorsque : • Le sol n’est pas « porteur » • Le bon sol se situe à trop grande profondeur • Aire semelles > ½ Aire bâtiment

  5. Répartition des charges Grâce au radier, les charges seront réparties sur une plus grande zone.

  6. Mise en oeuvre • Etude géologique sur la constitution du sol • Mise hors gel • Placement des canalisations • Si sol humide, natte de géotextile anticontaminant • Remblais damé sur 15-20 cm d’épaisseur • Mise en place de 5 cm de béton de propreté

  7. Mise en oeuvre • Mise en place des armature

  8. Mise en oeuvre • Coulage du béton

  9. Mise en oeuvre • Dressage de la surface du radier • Talochage ou passage de l’hélicoptère

  10. Types de radiers Le radier – dalle Ce radier est posé sur une zone de glissement pour l’isoler des zones de tensions et de compressions.

  11. Type de radiers Radier « croûte » Épaisseur variable suivant la charge à supporter

  12. Type de radiers Radier « blanket » Même principe que le radier « croûte » sauf qu’il est déposé sur une couche d’empierrement

  13. Type de radiers Radier cellulaire Quand sol pauvre et de grands moments de flexion à reprendre Rem. : le plus onéreux le plus résistant

  14. Type de radiers Radier poutre On utilise des poutres qui seront reliées par une dalles Rem : plus économique que le cellulaire

  15. Type de radiers Radier sur « coussins » Radier constituée de plots sur lesquels on place des « coussins » d’huile pour soutenir la dalle

  16. Questions Question n°1 : Quand utilise-t-on un radier? • Le sol n’est pas « porteur » • Le bon sol se situe à trop grande profondeur • Aire semelles > ½ Aire bâtiment

  17. Questions Question n°2 : Citez 3 types de radier? • Radier-dalle • Radier « croûte » • Radier « blanket » • Radier poûtre • Radier cellulaire

  18. Questions Question n°3 : Quel est le meilleur type de radier? Radier cellulaire Quel est son principal inconvénient? Son coût
